自动喷水灭火系统中常见问题的原因及处理

喷淋系统发生故障应急处理方案喷淋系统是一种常见的消防设施，用于火灾发生时进行自动喷水或喷雾，以阻止火势蔓延。

然而，喷淋系统也可能发生故障，导致无法正常使用。

在喷淋系统发生故障时，应采取以下紧急处理方案：1.随时保持冷静：发生故障时，首先要保持冷静，不慌张。

喷淋系统故障并不意味着火势无法控制，还有其他的灭火手段可以使用。

2.及时报警：在发现喷淋系统故障后，应立即通知相关部门或人员进行报警。

报警可以由消防人员或安全人员负责，以确保及时应对火灾。

3.制定备选灭火方案：在喷淋系统无法正常使用的情况下，需要制定备选的灭火方案。

常见的备选方案包括干粉灭火器、泡沫灭火器、CO2灭火系统等，确保备选方案的可用性和适用性。

4.尽量避免使用电器设备：由于喷淋系统故障可能导致水源无法及时切断，火灾现场可能存在水浸的风险。

在喷淋系统故障情况下，应尽量避免使用电器设备，以减少触电风险。

5.依靠防烟系统：除了灭火手段，防烟系统也是重要的应急处理工具。

防烟系统可以减少烟气对人体健康的影响，提供较好的逃生环境，保护人员的生命安全。

6.封堵漏水源：当喷淋系统发生故障导致漏水时，应尽快采取措施封堵漏水源，以减少水的浪费和水浸风险。

可以使用防水胶带、泥浆或其他可堵塞的材料进行临时封堵。

7.安全疏散人员：在喷淋系统发生故障的情况下，应尽可能安全疏散人员。

通过喊话、警报、疏散指示等方式，引导人员有序离开火灾现场，确保人员的生命安全。

8.排查故障原因：在处理紧急情况后，应尽快查明喷淋系统故障的原因。

可以通过检查喷淋管道、阀门、控制设备等部件，找出造成故障的原因，然后采取相应的维修措施。

9.维修和恢复：根据故障原因进行喷淋系统的维修工作。

维修工作可以由专业的消防设备维修公司或消防工程师负责。

在维修过程中，应尽量不影响其他的火灾防护设施正常使用。

10.故障记录和演练总结：在处理喷淋系统故障后，应及时记录故障的相关信息和处理过程，以供今后参考。

自动喷水灭火系统和消火栓系统设计\施工中常见的问题及处理措施摘要：随着建筑结构风格的多元化以及建筑高度的日益增长，建筑防火灭火问题已经日益严峻，因此，在多层民用建筑设计中，消防水系统则成为了火灾发生时灭火的关键。

本文将就自动喷水灭水火系统和消火栓系统设计、施工中常见的问题及处理措施进行讨论。

关键字自动喷水灭火系统消火栓系统设计施工问题措施中图分类号：d631.6 文献标识码：a 文章编号：一、消防水系统的相关说明消防水系统，顾名思义是以水作为灭火剂的消防系统，高层民用建筑中消防水系统主要分为消火栓给水系统和自动喷水灭火系统。

消火栓系统由消火栓泵、稳压泵、稳压罐、给水压力管道及控制阀门、消火栓箱（消防水带、栓头、水枪头、消防卷盘、阀门等）、高位水箱、水泵接合器等组成。

自动喷水灭火系统在高层建筑中常用的为湿式系统和预作用系统，按环境温度的不同进行设置，消防湿式系统由喷淋泵、湿式报警阀组（湿式阀、管件、压力开关、压力表、延时器、水力警铃等）、稳压泵、稳压罐、管道及控制阀门、水流指示器、信号阀、自动排气阀、喷淋头、高位水箱、水泵接合器等组成。

预作用系统由喷淋泵、预作用报警阀组（预作用阀、水力警铃、压力开关、空压机、空气维护装置、信号蝶阀等组成）、稳压泵、稳压罐、管道及控制阀门、水流指示器、信号阀、排气电磁阀、空压机、喷淋头、高位水箱、水泵接合器等组成。

在高层建筑物内，消防湿式系统和预作用系统可以共用一台喷淋主泵、一台喷淋备泵、两台稳压泵和一个稳压罐，消火栓系统和自动喷水灭火系统，可以共用一个消防水池和高位水箱。

二、自动喷水灭火系统和消火栓系统设计、施工中常见的问题1、自动喷水灭火系统设计常见技术问题（1）自动喷水灭火系统末端试水装置和试水阀的设置对于自动喷水灭火系统末端试水装置和试水阀的设置,特别需要注意避免容易出现的以下四个方面的问题: a.将“末端试水装置”等同于“试水阀”, 提出“每个防火分区、楼层均应设置末端试水装置”的不符合规范的审核意见; b.针对设计院每幢建筑只设计一个“末端试水装置”的问题, 未能提出“每个报警阀组均应设置末端试水装置”的审核意见; c.针对每个报警阀组虽均设置末端试水装置, 但位置随意的问题, 未能提出“末端试水装置应设置于最不利点喷头处”的审核意见; d.针对末端试水装置和试水阀设置于吊顶内、办公室、档案室、计算机房等不便于操作地点( 有些地方根本不能进行排水试验)的问题, 未能提出“末端试水装置和试水阀应便于操作, 且应有足够排水能力的排水设施”的审核意见。

消防供水、自动喷水灭火系统常见问题预防措施1水箱上出水管上单向阀不正确1.1存在问题：水箱上出水管上单向阀不正确1.2 问题分析：为防止供水泵或水泵接合器的给水通过出水管进入水箱，保证系统灭火工作的水压和水量。

除串联供水方式外，应在水箱出水管上设置严密的单向阀，保证水箱的出水能顺利进入用水系统。

1.3预防措施：单向阀安装应严格按照规范要求，当多个系统公用一条出水管时，应分别在每个用水分支管上设置单向阀，保证各个供水回路之间不串流。

2 水泵吸水管采用一条集流管供水2.1存在问题：水泵吸水管采用一条集流管供水。

2.2问题分析：1 设计图纸不符合要求只有一条吸水管2 高位水箱留口时只有一个。

规范要求，每组水泵的吸水管数量不应少于两条，一般按照保证每台工作中的水泵均有独立的吸水管考虑设置吸水管。

2.3预防措施：1 严格按照规范要求施工。

前期图纸审查时提出变更。

采购水泵时应根据规范和实际情况确定水泵型号及规格，保证每组水泵吸水管数量不少于两条。

3 消防水泵接合器安装不符合要求3.1存在问题：消防水泵接合器安装类型、位置、数量问题。

3.2问题分析：设计图纸中平面图与系统图中的安装数量、类型不一致，安装位置不明确，导致安装错误。

甲方变更往往把地上式改为地下式。

3.3预防措施：1 水泵接合器作用是消防车辆通过该装置向系统输入消防用水，以保证灭火需要。

在安装时，应根据设计要求进行选型、定量和定位。

2 当图纸前后设计不一致时，应向设计院核实并书面说明。

3 甲方变更把地上式改为地下式时要求其与消防局办理变更手续。

4地下式消防水泵接合器栓口高度、井内管道防腐处理、标志等不符合要求4.1存在问题：地下式消防水泵接合器栓口高度、井内管道防腐处理、标志等不符合要求。

4.2问题分析：由于水泵接合器检修井空间较小，地下式水泵接合器安装难度较大，操作不便导致栓口高度不符合要求，井内防腐不到位，标志设置不合理。

4.3预防措施：地下式水泵接合器安装时严格按照规范要求，顶部进水口与消防井盖底面的距离不得小于400毫米，内管道应做好防腐处理，在水泵接合器处应设置明显标志。

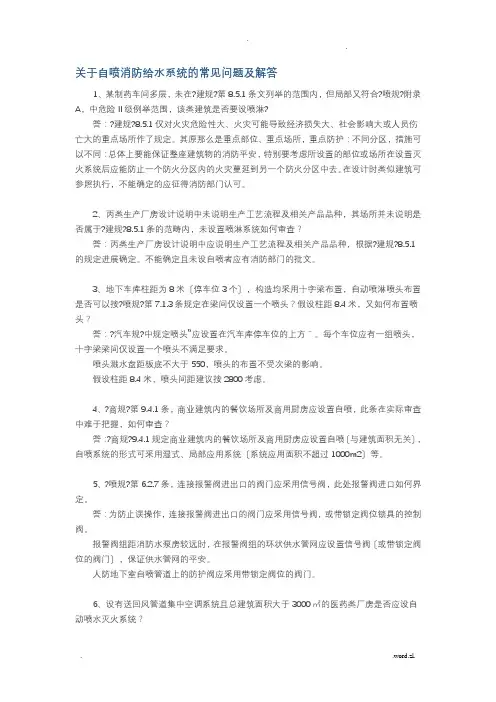

关于自喷消防给水系统的常见问题及解答1、某制药车间多层，未在?建规?第8.5.1条文列举的范围内，但局部又符合?喷规?附录A，中危险II级例举范围，该类建筑是否要设喷淋?答：?建规?8.5.1仅对火灾危险性大、火灾可能导致经济损失大、社会影响大或人员伤亡大的重点场所作了规定。

其原那么是重点部位、重点场所，重点防护：不同分区，措施可以不同：总体上要能保证整座建筑物的消防平安，特别要考虑所设置的部位或场所在设置灭火系统后应能防止一个防火分区内的火灾蔓延到另一个防火分区中去。

在设计时类似建筑可参照执行，不能确定的应征得消防部门认可。

2、丙类生产厂房设计说明中未说明生产工艺流程及相关产品品种，其场所并未说明是否属于?建规?8.5.1条的范畴内，未设置喷淋系统如何审查？答：丙类生产厂房设计说明中应说明生产工艺流程及相关产品品种，根据?建规?8.5.1的规定进展确定。

不能确定且未设自喷者应有消防部门的批文。

3、地下车库柱距为8米〔停车位3个〕，构造均采用十字梁布置，自动喷淋喷头布置是否可以按?喷规?第7.1.3条规定在梁间仅设置一个喷头？假设柱距8.4米，又如何布置喷头？答：?汽车规?中规定喷头“应设置在汽车库停车位的上方〞。

每个车位应有一组喷头，十字梁梁间仅设置一个喷头不满足要求。

喷头溅水盘距板底不大于550，喷头的布置不受次梁的影响。

假设柱距8.4米，喷头间距建议按2800考虑。

4、?商规?第9.4.1条，商业建筑内的餐饮场所及商用厨房应设置自喷，此条在实际审查中难于把握，如何审查？答：?商规?9.4.1规定商业建筑内的餐饮场所及商用厨房应设置自喷〔与建筑面积无关〕，自喷系统的形式可采用湿式、局部应用系统〔系统应用面积不超过1000m2〕等。

5、?喷规?第6.2.7条，连接报警阀进出口的阀门应采用信号阀，此处报警阀进口如何界定。

答：为防止误操作，连接报警阀进出口的阀门应采用信号阀，或带锁定阀位锁具的控制阀。

自动喷水灭火系统中常见问题的原因及处理1、系统组成闭式喷头、水流指示器、湿式报警阀、压力开关、稳压泵、喷淋泵、喷淋控制柜。

2、系统完成的主要功能系统处于正常工作状态时，管道内有一定压力的水，当有火灾发生时，火场温度达到闭式喷头的温度时，玻璃泡破碎，喷头喷水，管道中的水由静态变为动态，水流指示器动作，信号传输到消防中心的消防控制柜上报警，当湿式报警装置报警，压力开关动作后，通过控制柜启动喷淋泵为管道供水，完成系统的灭火功能。

3、系统容易出现的问题、产生的原因、简单的处理方法（1）稳压装置频繁启动。

原因：主要为湿式装置前端有泄漏，还会有水暖件或连接处泄漏、闭式喷头泄漏、末端泄放装置没有关好。

处理办法：检查各水暖件、喷头和末端泄放装置，找出泄漏点进行处理。

（2）水流指示器在水流动作后不报信号。

原因：除电气线路及端子压线问题外，主要是水流指示器本身问题，包括浆片不动、浆片损坏，微动开关损坏或干簧管触点烧毁、或永久性磁铁不起作用。

处理办法：检查浆片是否损坏或塞死不动，检查永久性磁铁、干簧管等器件。

（3）喷头动作后或末端泄放装置打开，联动泵后管道前端无水。

原因：主要为湿式报警装置的蝶阀不动作，湿式报警装置不能将水送到前端管道。

处理办法：检查湿式报警装置，主要是蝶阀，直到灵活翻转，再检查湿式装置的其它部件。

（4）联动信号发出，喷淋泵不动作。

原因：可能为控制装置及消防泵启动柜连线松动或器件失灵，也可能是喷淋泵本身机械故障。

处理办法：检查各连线及水泵本身。

一、喷淋泵流量设计问题设计人员在计算喷淋泵的流量时，通常是先确定设置喷淋系统的场所的火灾危险等级，然后将该等级对应的喷水强度与作用面积相乘，其乘积即为喷淋泵的设计流量。

但该设计流量是假定作用面积内所有喷头的工作压力和流量都等于最不利点喷头的工作压力和流量，忽略了管道阻力损失对喷头工作压力的影响，使设计流量小于实际流量。

况且喷淋系统保护的区域通常是若干个楼层，火灾若发生在类似中央电视台北配楼的建筑的最有利或多个楼层时，由于喷头工作压力高，喷水量大，总流量也会增大，因此，系统原来计算的流量就显得不够，必须予以适当扩大。

喷淋系统有消防泵房、楼梯间、电梯前室、地下室、屋顶等重点检查部位以及末端试水装置；管道支架、吊架、防晃支架设置等质量关注点质量关注点，那么常见的质量通病有哪些呢？以及我们该如何防治？通病1自动喷水灭火系统喷洒水管的水流指示器安装位置不符合要求，与管道转弯处和阀门的距离达不到要求产生原因及后果：达不到使用功能要求或造成误报。

防治措施及相关规定：水流指示器应安装在距地面高度1.8m以上。

水流指示器安装应距弯头处至少15cm和距阀门处至少60cm。

管道开孔要用专用工具，确保开孔在管道中心垂直线上，并将管膛清扫干净。

通病2自动喷水灭火系统信号阀安装在水流指示器的后边，并相互直接连接产生原因及后果：信号阀不灵敏，甚至不能显示管中水流动的情况，且将其传送给消防系统指挥中心。

防治措施及相关规定：信号阀应安装在水流指示器前面的管道上，且两者的间距不应小于30cm。

通病3自动喷水灭火系统使用非镀锌钢管或连接喷洒头支管使用管径小于25mm的镀锌钢管产生原因及后果：焊接钢管或无缝钢管的管内铁锈会造成喷洒头堵塞，失去自动喷水火火功能，加大火灾损失。

防治措施及相关规定：自动喷水灭火系统必须使用镀锌钢管而且连接喷洒头支管管径不得小于25mm。

通病4湿式报警阀下边及水流指示器来水方向不装信号阀而装普通阀门产生原因及后果：在维修管道时关闭阀门，维修后由于疏乎忘记打开，一旦发生火灾管道内无水，造成重大损失。

防治措施及相关规定：必须在报警阀下边及水流指示器来水方向装信号阀。

并检查信号阀其打开或关闭状态时的信号是否返回到消防控制中心。

为防止误操作，还要在阀上加锁防止阀门意外关闭。

通病5屋顶消防水箱接湿式自动喷水灭火系统的出水管（恒压管）或自动喷水灭火系统消防水泵吸水管不安装过滤装置产生原因及后果：水箱或水池内的杂物进入管网，造成闭式喷洒头堵塞或报警阀中警铃或压力开关失灵，影响喷水灭火及报警工作。

防治措施及相关规定：加压和补充自动喷水灭火系统的装置管道出口处。

湿式自动喷水灭火系统故障及处理方法稳压装置频繁启动故障原因：1.湿式装置前端有泄漏；2.水暖件、连接处、闭式喷头有泄漏；3.末端试水装置没有关好；4.设备损坏。

处理方法：1.检查水暖件、连接处、喷头和末端试水装置，找出泄漏点进行处理；2.按程序联系维修。

水流指示器在水流动作后不报警故障原因：1.电气线路损坏、端子接线故障；2.水流指示器桨片不动、桨片损坏;3.微动开关损坏、干簧管触点烧坏;4.永久性磁铁失效。

处理方法：1.检查桨片是否损坏或塞死不动；2.检查永久性磁铁、干簧管等器件；3.按程序联系维修。

喷头动作后或末端试水装置打开，湿式报警阀后管道前端无水故障原因：1.湿式报警阀的蝶阀不动作；4.湿式报警阀的其他部件损坏。

处理方法：1.翻转蝶阀；2.按程序联系维修。

联动信号发出，喷淋泵不动作故障原因:1.控制装置损坏;2.喷淋泵启动柜连线松动或器件失灵；3.喷淋泵本身机械故障。

处理方法：1.检查控制装置；2.检查控制柜线路、器件；3.检查喷淋泵；4.按程序联系维修。

联动和远程控制不能启动故障原因：1.水泵控制柜的万能转换开关未在自动状态，中间继电器损坏;2.远程控制线有问题；3.控制设备未设压力开关或损坏。

处理方法：2.检查远程控制线;3.检查控制设备或联动程序。

启泵后水泵不出水故障原因：1.消防水池无水或水位过低；2.进水闸阀或出水闸阀关闭；3.进水管的海底阀被堵住；4.水泵反转；5.进水管的阀门被堵塞。

处理方法：1.检查消防水池水位；2.检测进、出水闸阀；3.海底阀被堵，使进水管内充满空气，排除管内的空气;4.检查电机的相序；水泵振动过大或异响故障原因：1.水泵的基础不牢或螺栓松动;2.水泵轴心偏心、轴承损坏；3.水泵润滑油不足。

处理方法：1.检查基础和固定螺栓；2.检查水泵泵体；3.检查水泵润滑油。

水力警铃不报警故障原因：1.警铃叶轮卡堵；2.警铃损坏或打钟脱落。

处理方法：2.检查警铃。

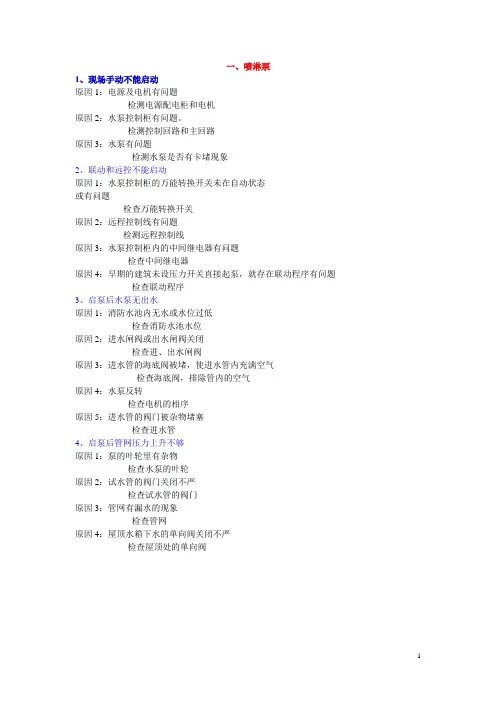

一、喷淋泵1、现场手动不能启动原因1：电源及电机有问题检测电源配电柜和电机原因2：水泵控制柜有问题。

检测控制回路和主回路原因3：水泵有问题检测水泵是否有卡堵现象2、联动和远控不能启动原因1：水泵控制柜的万能转换开关未在自动状态或有问题检查万能转换开关原因2：远程控制线有问题检测远程控制线原因3：水泵控制柜内的中间继电器有问题检查中间继电器原因4：早期的建筑未设压力开关直接起泵，就存在联动程序有问题检查联动程序3、启泵后水泵无出水原因1：消防水池内无水或水位过低检查消防水池水位原因2：进水闸阀或出水闸阀关闭检查进、出水闸阀原因3：进水管的海底阀被堵，使进水管内充满空气检查海底阀，排除管内的空气原因4：水泵反转检查电机的相序原因5：进水管的阀门被杂物堵塞检查进水管4、启泵后管网压力上升不够原因1：泵的叶轮里有杂物检查水泵的叶轮原因2：试水管的阀门关闭不严检查试水管的阀门原因3：管网有漏水的现象检查管网原因4：屋顶水箱下水的单向阀关闭不严检查屋顶处的单向阀5、泵振动过大或异常声响原因1：水泵的基础不牢或螺栓松动检查基础和固定螺栓原因2：泵体中，轴偏心、轴承坏等检查泵体原因3：润滑油不足检查润滑油6、漏水原因1：机械密封圈漏水检查机械密封圈原因2：盘根漏水检查盘根----------------------------------------------------------------------------------------------------------------------二、湿式报警阀1、误报警原因：阀内补气孔有杂物堵塞，平衡补差功能失效检查阀内阀瓣2、间隙报警原因：喷淋管道中有大量空气排除空气3、长报警（报警后不能复位）原因1：水中有杂物使阀瓣关闭不严放水冲洗或拆卸清洗原因2：末端试水阀门未关闭，或关闭不严检查末端试水阀门原因3：胶垫脱落或阀瓣损坏不能关闭检查胶垫和阀瓣4、不报警(警铃压力开关)原因1：末端放水流量小，阀瓣锈蚀严重,启闭不灵活检查末端或阀瓣原因2：淤泥杂物堵塞至警铃,压力开关的管道检查管道5、警铃不报警原因1：警铃叶轮卡堵检查叶轮原因2：警铃坏或打钟脱落检查警铃6、压力开关不报警原因1：微动开关坏检查微动开关原因2：线路及电气故障检查线路三、水流指示器1、不报警原因1、压力弹簧及胶板损坏脱落原因2、方向安装反了原因3、微动开关坏2、不能复位原因1：管中杂物卡堵原因2：压力弹簧太紧了----------------------------------------------------------------------------------------------------------------------四、稳压泵1、启停频繁原因1：压力表电接点上、下限压差太小,原因2：管网有泄漏,保不起压原因3：气压罐或气压罐胶囊损坏2、其他故障和喷淋泵差不多----------------------------------------------------------------------------------------------------------------------六、止回阀止回阀不止回原因1：座圈或阀瓣(覆盖面)变形损坏,使密封面不严密原因2：座圈与阀瓣间夹入杂质原因3：活动部分严重锈蚀，阀瓣关闭不严----------------------------------------------------------------------------------------------------------------------七、泄压阀1、到泄压值不泄压原因：阀门弹簧过紧2、泄压后关闭不严原因1：水中杂物阻塞密封面原因2：密封圈损坏----------------------------------------------------------------------------------------------------------------------八、管网管网泄漏原因较多，一般都是阀门的问题。
