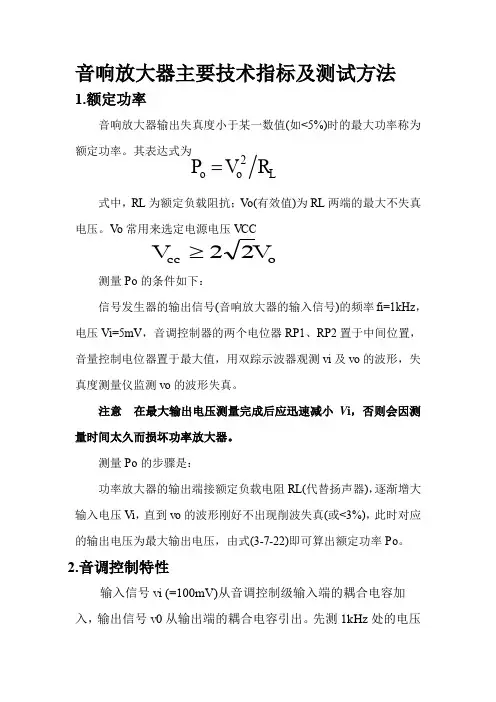

音响放大器主要技术指标及测试方法1.额定功率音响放大器输出失真度小于某一数值(如<5%)时的最大功率称为额定功率。
其表达式为式中，R L 为额定负载阻抗；V o(有效值)为R L 两端的最大不失真电压。
V o 常用来选定电源电压V CC测量P o 的条件如下：信号发生器的输出信号(音响放大器的输入信号)的频率fi=1kHz ，电压Vi=5mV ，音调控制器的两个电位器RP1、RP2置于中间位置，音量控制电位器置于最大值，用双踪示波器观测v i 及v o 的波形，失真度测量仪监测v o 的波形失真。
注意 在最大输出电压测量完成后应迅速减小V i ，否则会因测量时间太久而损坏功率放大器。
测量P o 的步骤是：功率放大器的输出端接额定负载电阻R L(代替扬声器)，逐渐增大输入电压V i ，直到v o 的波形刚好不出现削波失真(或<3%)，此时对应的输出电压为最大输出电压，由式(3-7-22)即可算出额定功率P o 。
2.音调控制特性输入信号v i (=100mV)从音调控制级输入端的耦合电容加入，输出信号v 0从输出端的耦合电容引出。
先测1kHz 处的电压L2oo R V P =occ 22V V ≥增益A v0(A v0=0dB)，再分别测低频特性和高频特性。
同样，测高频特性是将RP2的滑臂分别置于最左端和最右端，频率从1kHz至50kHz变化，记下对应的电压增益。
最后绘制音调控制特性曲线，并标注与f L1、fx、f L2、f0(1kHz)、f H1、f H x、f H2等频率对应的电压增益。
3.频率响应放大器的电压增益相对于中音频f o(1kHz)的电压增益下降3dB时对应低音频截止频率f L和高音频截止频率f H，称f L ~ f H 为放大器的频率响应。
测量条件同上，调节RP3使输出电压约为最大输出电压的50%。
测量步骤是：音响放大器的输入端接v i (等于5mV)，RP1和RP2置于最左端，使信号发生器的输出频率f i从20Hz至50kHz变化(保持v i=5mV不变)，测出负载电阻RL上对应的输出电压V o，用半对数坐标纸绘出频率响应曲线，并在曲线上标注f L与f H值。

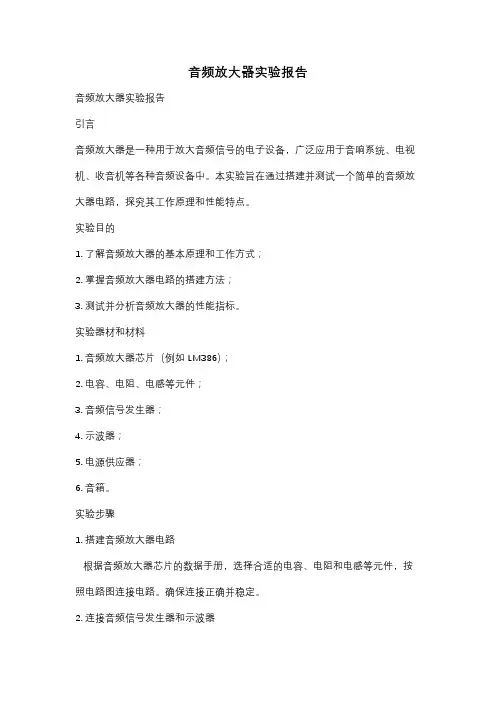

音频放大器实验报告音频放大器实验报告引言音频放大器是一种用于放大音频信号的电子设备，广泛应用于音响系统、电视机、收音机等各种音频设备中。
本实验旨在通过搭建并测试一个简单的音频放大器电路，探究其工作原理和性能特点。
实验目的1. 了解音频放大器的基本原理和工作方式；2. 掌握音频放大器电路的搭建方法；3. 测试并分析音频放大器的性能指标。
实验器材和材料1. 音频放大器芯片（例如LM386）；2. 电容、电阻、电感等元件；3. 音频信号发生器；4. 示波器；5. 电源供应器；6. 音箱。
实验步骤1. 搭建音频放大器电路根据音频放大器芯片的数据手册，选择合适的电容、电阻和电感等元件，按照电路图连接电路。
确保连接正确并稳定。
2. 连接音频信号发生器和示波器将音频信号发生器的输出端与音频放大器的输入端相连，将示波器的输入端与音频放大器的输出端相连。
确保连接牢固且信号传输畅通。
3. 调节音频信号发生器和示波器调节音频信号发生器的频率和幅度，观察示波器上输出信号的波形和幅度变化。
记录下不同频率和幅度下的输出结果。
4. 测试音频放大器的性能指标通过调节音频信号发生器的频率，测量音频放大器的增益特性曲线。
记录下不同频率下的增益值，并绘制增益特性曲线图。
使用示波器观察音频放大器输出信号的失真情况，并进行分析和评估。
测量音频放大器的频率响应特性，记录下不同频率下的输出幅度，并绘制频率响应曲线图。
测试音频放大器的功率输出，通过连接音箱并调节音频信号发生器的幅度，测量音频放大器能够输出的最大功率。
实验结果与分析根据实验数据，我们可以得出以下结论：1. 音频放大器的增益特性随频率变化而变化。
在低频段，增益较高，而在高频段，增益逐渐下降。
这是由于音频放大器电路的频率响应特性所决定的。
2. 音频放大器的输出信号存在一定的失真。
失真的程度与输入信号的幅度和频率有关。
在输入信号较大或频率较高时，失真程度较高。
这是由于音频放大器的非线性特性所导致的。

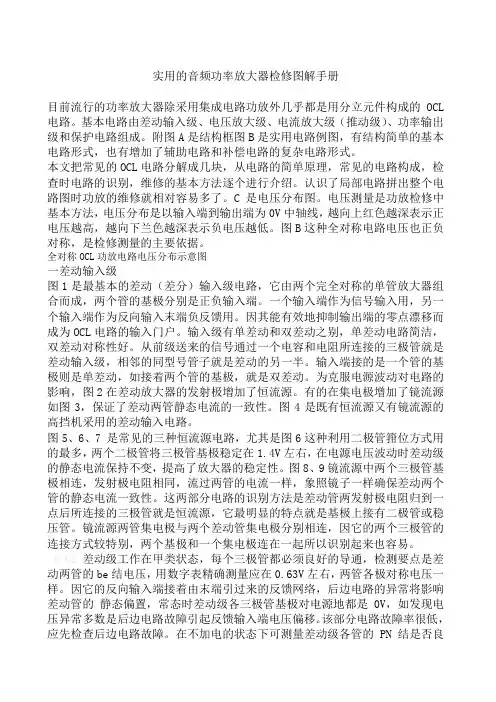

实用的音频功率放大器检修图解手册目前流行的功率放大器除采用集成电路功放外几乎都是用分立元件构成的OCL 电路。
基本电路由差动输入级、电压放大级、电流放大级（推动级）、功率输出级和保护电路组成。
附图A是结构框图B是实用电路例图，有结构简单的基本电路形式，也有增加了辅助电路和补偿电路的复杂电路形式。
本文把常见的OCL电路分解成几块，从电路的简单原理，常见的电路构成，检查时电路的识别，维修的基本方法逐个进行介绍。
认识了局部电路拼出整个电路图时功放的维修就相对容易多了。
C是电压分布图。
电压测量是功放检修中基本方法，电压分布是以输入端到输出端为0V中轴线，越向上红色越深表示正电压越高，越向下兰色越深表示负电压越低。
图B这种全对称电路电压也正负对称，是检修测量的主要依据。
全对称OCL功放电路电压分布示意图一差动输入级图1是最基本的差动（差分）输入级电路，它由两个完全对称的单管放大器组合而成，两个管的基极分别是正负输入端。
一个输入端作为信号输入用，另一个输入端作为反向输入末端负反馈用。
因其能有效地抑制输出端的零点漂移而成为OCL电路的输入门户。
输入级有单差动和双差动之别，单差动电路简洁，双差动对称性好。
从前级送来的信号通过一个电容和电阻所连接的三极管就是差动输入级，相邻的同型号管子就是差动的另一半。
输入端接的是一个管的基极则是单差动，如接着两个管的基极，就是双差动。
为克服电源波动对电路的影响，图2在差动放大器的发射极增加了恒流源。
有的在集电极增加了镜流源如图3，保证了差动两管静态电流的一致性。
图4是既有恒流源又有镜流源的高挡机采用的差动输入电路。
图5、6、7 是常见的三种恒流源电路，尤其是图6这种利用二极管箝位方式用的最多，两个二极管将三极管基极稳定在1.4V左右，在电源电压波动时差动级的静态电流保持不变，提高了放大器的稳定性。
图8、9镜流源中两个三极管基极相连，发射极电阻相同，流过两管的电流一样，象照镜子一样确保差动两个管的静态电流一致性。
