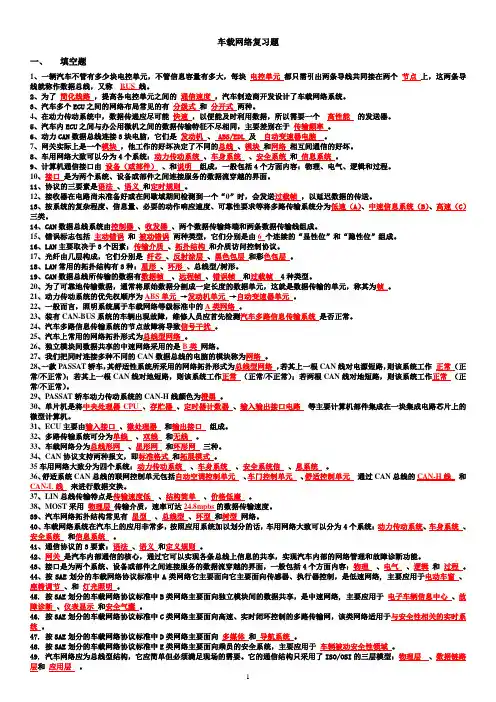

朱明-车载网络复习题

车载网络复习题 一、填空题 1、一辆汽车不管有多少块电控单元，不管信息容量有多大，每块___________都只需引出两条导线共同接在两个________上，这两条导线就称作数据总线，又称_______线。

2、为了 ，提高各电控单元之间的 ，汽车制造商开发设计了车载网络系

统。 3、汽车多个ECU之间的网络布局常见的有 和 两种。 4、在动力传动系统中，数据传递应尽可能________，以便能及时利用数据，所以需要一个_________的发送器。 5、汽车内ECU之间与办公用微机之间的数据传输特征不尽相同，主要差别在于 。 6、动力CAN数据总线连接3块电脑，它们是 、 及 。 7、网关实际上是一个_______，他工作的好坏决定了不同的________、_______和_______相互间通信的好坏。 8、车用网络大致可以分为4个系统： 、 、 和 。 9、计算机通信接口由 和 组成，一般包括4个方面内容：物理、电气、逻辑和过程。 10、_______是为两个系统、设备或部件之间连接服务的数据流穿越的界面。 11、协议的三要素是 、 和 。 12、接收器在电路尚未准备好或在间歇域期间检测到一个“0”时，会发送__________，以延迟数据的传送。 13、按系统的复杂程度、信息量、必要的动作响应速度、可靠性要求等将多路传输系统分为 、 、 三类。 14、CAN数据总线系统由 、 、两个数据传输终端和两条数据传输线组成。 15、错误标志包括_________和__________两种类型，它们分别是由_________个连续的“显性位”和“隐性位”组成。 16、 LAN主要取决于3个因素： 、 和介质访问控制协议。 17、 光纤由几层构成，它们分别是_________、_________、_________和_________。 18、LAN常用的拓扑结构有3种： 、 、总线型/树形。 19、CAN数据总线所传输的数据有 、 、 和 4种类型。 二、判断题 1、重装操作时将大的数据划分成若干小块，如将报文划分成几个报文分组。 （ ） 2、舒适CAN数据总线连接5个控制单元，有5个功能：中央门锁、电动窗、照明开关、后视镜加热及自诊断功能。 （ ） 3、对安全系统的要求是成本低、通信速度快、通信可靠性高。 （ ） 4、模块就是一种电子装置，节点则不是。 （ ） 5、模块就是节点，节点就是模块。 （ ） 6、计算机通信接口一般包括3个方面内容：物理、电气和逻辑。 （ ） 7、车载网络系统的目的就是可以达到信息资源共享。（ ） 8、协议可根据其不同特性进行分类，可分为直接型/间接型、单体型/结构化型、对称型/

不对称型、标准型/非标准型等。 （ ） 9、CAN数据总线所传输的数据有数据帧、远程帧、错误帧和过载帧4种类型。 （ ） 10、一个LIN电控单元所使用的传输方式与CAN网电控单元所使用的传输方式是相同的，都

包括定时传输模式，事件传输模式和混合模式3种。（ ） 11、错误帧由两个不同的域组成，第1个域为不同控制单元提供错误标志的叠加，第2个域是错误界定符。 （ ） 12、LIN网络一般使用一根单独的铜线作为传输介质。 （ ） 13、车载网络系统的出现，减少了导线和传感器的数量。 （ ） 14、CAN网络一般使用一根单独的铜线作为传输介质。 （ ） 三、名词解释 1、数据总线 2、现场总线 3、 网关： 4、 多路传输： 5、 帧 6、唤醒访问： 7、接口： 8、通讯协议

9、传输介质： 四、问答题 1、车载网络系统的优点？ 2、按照你的理解，说一说汽车为什么要使用车载网络系统？ 3、CAN协议的特点 4、光纤的功能和其特点是什么？ 5、接口包含那四个方面内容？分别起什么作用？ 6、蓝牙技术在汽车上的应用有哪些？

答 案

一、 填空 1、电控单元 节点 BUS 2、简化线路、通信速度 3、分级式 、分开式4、快速 高性能 5、传输频率5、发动机、ABS/EDL、自动变速器电脑 7、模块 总线 模块 网络8、动力传动系统 、车身系统、安全系统 、信息系统 9、设备（或部件）、说明10、接口11、语法、语义、定时规则12、过载帧 13、低速（A）、中速（B）、高速（C）14、控制器、收发器15、主动错误 被动错误16、传输介质、拓扑结构 17、纤芯 反射涂层 黑色包层 彩色包层18、星形 、环形19、数据帧、远程帧、错误帧、过载帧 二、判断题 1、×2、√ 3、√ 4、× 5、× 6、× 7、√ 8、√ 9、√ 10、√ 11、√ 12、√13、√ 14、× 三、名词解释 1、 数据总线：模块间运行数据的通道，即所谓的信息高速公路。 2、现场总线：在工业过程控制和生产自动化领域发展起来的一种网络体系，是在过程现场安装在控制室先进自动化装置中的一种串行数字通信链路。 3、 网关：为了使采用不同协议及速度的数据总线间实现无差错数据传输所使用的一种特殊功能的计算机。 4、多路传输：用SWS（Smart Wiring System）表示，是指在同一通道或线路上同时传输多条信息。 5、帧：为了可靠地传输数据，通常将原始数据分割成一定长度的数据单元，这就是数据传输的单元，称为帧。 6、通讯协议：通信协议是指通信双方控制信息交换规则的标准、约定的集合，即指数据在总线上的传输规则。 7、唤醒访问：给为了节电而处于休眠状态的电控单元一个信号使之进入工作状态。 8、接口：为两个系统、设备或部件之间连接服务的数据流穿越的界面。

9、传输介质：信号传输的物质载体或者非物质载体。 四、问答题 1、答：①布线简化，降低成本； ②电控单元间的交流更加简单和快捷 ③ 传感器数目减少，实现资源共享；③ 提高汽车总体运行可靠性。 2、答：1）汽车空间内布线越来越困难，增加了汽车的装配难度，限制了功能的扩展； 2）线束和插接件的增加使的汽车维修人员对车辆进行故障诊断和维修的难度增加； 3）导线质量的增多，使油耗增加； 4）为了提高汽车综合控制的准确性，控制系统迫切需要输入、输出信号/数据共享。

3、答： ① 多主通信； ② 报文的发出； ③ 系统的灵活性； ④ 通信速度； ⑤ 可要求远程数据；⑥ 错误检测功能、错误通知功能、错误还原功能； ⑦ 故障的界定； ⑧ 连接。 4、答： 光纤的功能是将在某一控制单元发射器内产生的光波传送到另一控制单元的接收器； 光纤特点是光波是直线传播的，且不可弯曲，但光波在光纤内必须以弯曲的形式传播； 发射器与接收器之间的距离可以达到数米远； 机械应力作用（如振动、安装等）不应损坏光纤。 在车内温度剧烈变化时应能保证光纤的功能。 5、答：计算机通信接口一般包括4个方面的内容：物理、电气、逻辑和过程。 1）在物流方面，要指出连接器有多少个插脚； 2）在电气方面，要确定接口电路信号的电压、宽度及他们的时间关系； 3）在逻辑方面，包括说明为了传送如何把数据位或字符成字段，以及说明传输控制字符的功能使用等。换句话说，计算机通信接口的逻辑说明，提供了用于控制和实现穿越接口交换数据流的一种语言。 6、答：① 当汽车进入服务站时，它的蓝牙站和服务站主计算机建立连接，它和汽车计算机通过蜂窝电话系 统交换信息。 ② 服务站主计算机提醒服务人员分配任务，同时他的PC和汽车建立连接，并下载一些需要的信息。 ③ 服务人员在其PC上获得必要的工作指示，当给汽车服务时，他可通过PC控制和调节一些功能，如灯、窗户、空气、发动机参数等，也可为任何电子控制单元下载最新版本的软件。 第一章 一. 填空 1. 汽车网络拓扑结构常见有 、 、 和 网络。 2.车载网络系统在汽车上的应用非常多，按照应用系统加以划分的话，车用网络大致可以分为4个系统： 、 、 和 系统。 3.通信协议的3要素： 、 和 。 4. 是汽车内部通信的核心，通过它可以实现各条总线上信息的共享，实现汽车内部的网络管理和故障诊断功能。 5.接口是为两个系统、设备或部件之间连接服务的数据流穿越的界面，一般包括4个方面内容： 、 、 和 。 6.按SAE划分的车载网络协议标准中A类网络它主要面向它主要面向传感器、执行器控制，是低速网络, 主要应用于 、 、和 。 7. 按SAE划分的车载网络协议标准中B类网络主要面向独立模块间的数据共享，是中速网络, 主要应用于 、 、 和 。 8. 按SAE划分的车载网络协议标准中C类网络主要面向高速、实时闭环控制的多路传输网，该类网络适用于 。 9. 按SAE划分的车载网络协议标准中D类网络主要面向 和 。 10. 按SAE划分的车载网络协议标准中E类网络主要面向乘员的安全系统，主要应用于 。 11. 汽车网络应为总线型结构，它应简单但必须满足现场的需要。它的通信结构只采用了ISO/OSI的三层模型： 、 和 。 二. 问答题： 1.按照你的理解，说一说汽车为什么要使用网络系统？ 2.说明典型车载网络系统的组成。 3.车载网络系统在汽车上的应用有哪些？ 4．解释CAN、多路传输、数据总线的含义。 5．什么是通信协议？车载网络协议标准有那些？ 6．汽车网络技术的发展趋势是什么？ 第二章 一. 填空 1.按照对汽车行驶性能作用的影响划分，可以把汽车电子产品归纳为两类：一类是 ，另一类是 。 2. 一般汽车嵌入式系统的硬件由 ， ， ， 以及 组成。 3. 嵌入式系统的软件包括 、 和 等部分。 4．单片机，也有人称之为 ，它不但具有其他计算机快速、精确、程序控制等特点，最突出的是它还具有 、 、 、 等优点。 5.单片机应用系统是以 为核心，配以 、 、 等外围电路和 ，能实现 功能的实用系统。 6．接口是一种在微处理器和外围设备之间控制 和 的电路。接口从大的方面分为 和 接口两种。其中 接口更快些。 7．存储器一般分为两种，能读出也能写入数据的存储器叫 ，简称 ；只能读出的存储器叫 ，简称 。 二．选择题
