断路器非正常跳闸原因分析

断路器跳闸的原因都有哪些1.过载：过载是最常见的断路器跳闸原因之一、当电路中的电流超过了断路器的额定负荷能力时，断路器会自动跳闸以保护电路和电器设备。

过载可能是由于电路中连接的负载过多，或者负载设备本身出现故障引起的。

2.短路：短路是另一个常见的断路器跳闸原因。

短路是指电路中的两个或多个导体之间出现直接连接，导致电流过大，瞬间产生很大的电流。

这种情况下，断路器会迅速跳闸以保护电路和电器设备。

3.地故障：地故障是指电路中的相位导线与地之间发生了导电故障。

地故障会导致电流快速流向大地，使得电压陡增，导致断路器跳闸。

地故障通常与绝缘破损、设备老化、电气设备使用不当等因素有关。

4.瞬时电压冲击：瞬时电压冲击是指电路中出现非常高峰值的电压，如雷电击中电源线或突然断电再恢复等。

这种情况下，断路器会迅速跳闸以防止过高的电压损坏电器设备。

5.断路器故障：如果断路器本身出现故障，如机械故障、电磁元件故障、过载保护元件失灵等，也会导致断路器跳闸。

这时需要及时更换或修理断路器。

6.不合适的断路器类型：使用不合适的断路器类型也可能导致跳闸。

例如，将低容量断路器用于高负载电路，或者使用不带过载保护元件的断路器等。

7.温度过高：如果电路或电器设备因为长时间运转而导致温度过高，断路器可能会因为温度过高而跳闸。

这是为了防止过热引发火灾等危险。

8.电压波动：电网中的电压波动、电压降低或电压过高也可能导致断路器跳闸。

电压波动可能是电网负荷过重、供电设备或电源电压出现问题等原因引起的。

9.人为操作失误：人为操作失误也是造成断路器跳闸的原因之一、例如，错误地操作电器设备、误操作断路器开关等。

综上所述，断路器跳闸的原因有很多，包括过载、短路、地故障、瞬时电压冲击、断路器故障、不合适的断路器类型、温度过高、电压波动以及人为操作失误等。

了解这些原因并采取相应的措施可以有效预防和解决断路器跳闸的问题。

关于断路器异常运行及故障原因分析贾献居（山东曹县供电公司）摘要：高压断路器是重要的电网设备，其运行状态直接影响整个电力系统的运行稳定性和供电可靠性，所以做好高压断路器的异常分析，提高检修人员对各类异常的认识，对电网的稳定运行和提升检修人员的业务素质有着积极的意义。

?本文就断路器常见运行故障进行分析。

关键词：断路器、常见故障、原因分析。

断路器是接通和切断电路的主要电气设备.由于它的操作非常频繁，因此经常出现一些故障。

例如，断路器合不上或拉不开.断路器不正常的自动分闸或自动合闸.泊断路器缺油或油质炭化，断路器操作能源失常，甚至还会发生断路器着火或爆炸的重大事故.等等。

一、断路器运行中发生拒绝跳闸故障的分析、判断与处理?断路器的"拒跳"对系统安全运行威胁很大，一旦某一单元发生故障时，断路器拒动，将会造成上一级断路器跳闸，称为"越级跳闸"。

这将扩大事故停电范围，甚至有时会导致系统解列，造成大面积停电的恶性事故。

因此，"拒跳"比"拒合"带来的危害性更大。

对"拒跳"故障的处理方法如下。

?1.拒跳”故障的特征为：回路光字牌亮，信号掉牌显示保护动作，但该回路红灯仍亮，上一级的后备保护如主变压器复合电压过流、断路器失灵保护等动作。

在个别情况下后备保护不能及时动作，元件会有短时电流表指示值剧增，电压表指示值降低，功率表指针晃动，主变压器发出沉重嗡嗡异常响声，而相应断路器仍处在合闸位置。

2.确定断路器故障后，应立即手动拉闸。

（1）当尚未判明故障断路器之前而主变压器电源总断路器电流表指示值碰足，异常声响强烈，应先拉开电源总断路器，以防烧坏主变压器。

（2）当上级后备保护动作造成停电时，若查明有分路保护动作，但断路器未跳闸，应拉开拒动的断路器，恢复上级电源断路器；若查明各分路保护均未动作（也可能为保护拒掉牌），则应检查停电范围内设备有无故障，若无故障应拉开所有分路断路器，合上电源断路器后，逐一试送各分路断路器。

断路器误跳闸的原因、现象和处理方法1．断路器误跳闸的缘由一次系统未发生故障，断路器误跳闸的缘由主要有：(1)二次回路故障。

如直流回路两点接地，二次回路中某些元件性能不良、损坏或短路，电缆或端子因受潮或腐蚀而使绝缘损坏等引起的二次回路短路等。

(2)人员误动。

如不当心误动某些二次元件。

(3)操动机构自行脱扣或机构故障。

(4)继电爱护装置误动或爱护出口继电器触点误接通短路等造成断路器误跳闸。

2．断路器误跳闸的现象(1)断路器跳闸时没有伴随系统冲击、表计冲击摇摆、照明突然变暗、设备声音特别等现象，现场检查无故障痕迹。

(2)跳闸后，该断路器回路的电流表及有功、无功表指示为零。

(3)故障记录显示各电气参数和波形无故障现象。

3．断路器误跳闸的处理(1)准时、精确地记录所消失的信号和象征。

依据设备及二次回路上有无工作、有无爱护动作信号发出、表计指示状况、所报信号、有无短路电流引起的冲击、现场有无明显的故障现象等综合分析推断是否为断路器误跳闸。

(2)检查断路器及其操动机构、二次回路等状况，分析引起误跳闸的缘由。

断路器误跳闸后，假如重合闸动作胜利，则不允许再检查处理该断路器的操动机构、爱护装置、二次回路等的问题，只能观看状况，记录信号和现象，同时汇报调度，以免处理过程中再次导致断路器误跳闸。

(3)假如误跳闸缘由为二次回路故障或操动机构问题，不能马上恢复送电的，应拉开误跳断路器两侧的隔离开关，依据调度命令，将负荷倒至备用电源供电，或通过倒运行方式等方法对负荷供电，将误跳断路器停运并做好平安措施。

无备用电源又不能倒运行方式时，停用检查处理完毕后，再送电或依据调度命令处理。

(4)假如有爱护动作信号发出，应依据是否有短路电流引起的冲击，电压是否突然下降，照明是否突然变暗，爱护范围内和范围外是否有故障痕迹，与调度联系了解系统运行状况，有条件时可以与故障录波图对比加以分析，以区分是发生故障爱护动作不正确，还是没有发生故障而爱护误动致使断路器跳闸。

断路器常见故障及分析断路器是电气系统中常见的保护设备，用于保护电路和设备免受过载、短路和接地故障的影响。

然而，断路器本身也会发生各种故障。

本文将探讨一些常见的断路器故障及其分析。

常见的断路器故障包括断电、跳闸和失灵等。

断电是指断路器无法打开，电流无法通过的情况。

跳闸是指断路器在额定电流以下时自动断开电路的情况。

失灵是指断路器无法正常工作，无法提供应有的保护功能。

一、断电故障：1.断路器触点氧化：长期使用后，断路器内部的触点可能会受潮或氧化，导致接触不良，从而引起断电故障。

解决方法是清洁或更换触点。

2.过载保护失效：当电路中的负载超过断路器额定电流时，断路器应该自动跳闸断开电路，以保护电路和设备免受危害。

如果过载保护失效，断路器将无法断开电路，从而引起断电故障。

解决方法是重新设置合适的过载保护参数或更换断路器。

3.短路保护失效：当电路存在短路故障时，断路器应该自动跳闸断开电路，以避免设备受损。

如果短路保护失效，断路器将无法断开电路，从而引起断电故障。

解决方法是重新设置合适的短路保护参数或更换断路器。

二、跳闸故障：1.过载：如果电路中的负载超过断路器的额定电流，断路器将自动跳闸断开电路，以保护电路和设备免受损害。

解决方法是重新评估电路的负载情况，确保不超过断路器的额定电流。

2.短路：短路故障是指电路的两个相或电源之间出现直接连接，电流瞬间过大。

断路器应该能够快速地跳闸以避免设备受损。

解决方法是重新评估电路的连接，并确保电路中没有直接短接的部分。

三、失灵故障：1.断路器机械部件损坏：断路器的机械部件如弹簧、弹片等可能会因长期使用而损坏，导致断路器失灵。

解决方法是更换损坏的机械部件。

2.整定装置故障：断路器的整定装置是用来设置断路器的过载和短路保护参数的。

如果整定装置故障，断路器将无法正确地进行保护。

解决方法是重新设置整定装置或更换断路器。

3.电气故障：断路器的电气部件如继电器、热释放器等可能会因电气故障而失灵。

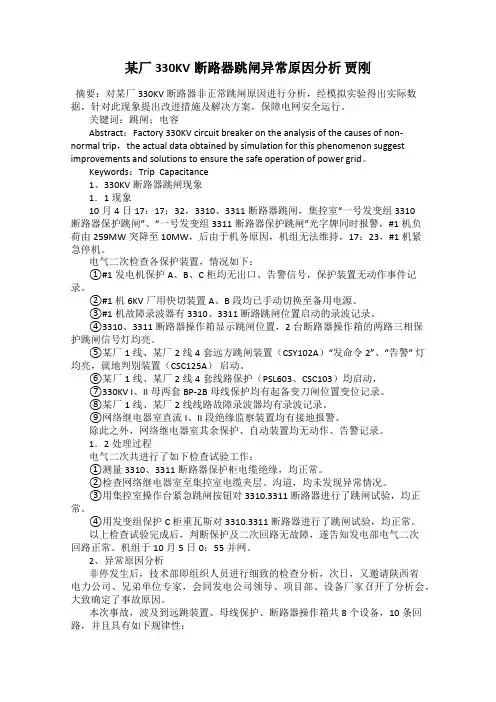

某厂330KV断路器跳闸异常原因分析贾刚摘要：对某厂330KV断路器非正常跳闸原因进行分析，经模拟实验得出实际数据，针对此现象提出改进措施及解决方案，保障电网安全运行。

关键词：跳闸；电容Abstract：Factory 330KV circuit breaker on the analysis of the causes of non-normal trip，the actual data obtained by simulation for this phenomenon suggest improvements and solutions to ensure the safe operation of power grid。

Keywords：Trip Capacitance1、330KV断路器跳闸现象1．1现象10月4日17：17：32，3310、3311断路器跳闸，集控室“一号发变组3310断路器保护跳闸”、“一号发变组3311断路器保护跳闸”光字牌同时报警，#1机负荷由259MW突降至10MW，后由于机务原因，机组无法维持，17：23，#1机紧急停机。

电气二次检查各保护装置，情况如下：①#1发电机保护A、B、C柜均无出口、告警信号，保护装置无动作事件记录。

②#1机6KV厂用快切装置A、B段均已手动切换至备用电源。

③#1机故障录波器有3310、3311断路跳闸位置启动的录波记录。

④3310、3311断路器操作箱显示跳闸位置，2台断路器操作箱的两路三相保护跳闸信号灯均亮。

⑤某厂1线、某厂2线4套远方跳闸装置（CSY102A）“发命令2”、“告警” 灯均亮，就地判别装置（CSC125A）启动。

⑥某厂1线、某厂2线4套线路保护（PSL603、CSC103）均启动，⑦330KV I、II母两套BP-2B母线保护均有起备变刀闸位置变位记录。

⑧某厂1线、某厂2线线路故障录波器均有录波记录。

⑨网络继电器室直流I、II段绝缘监察装置均有接地报警。

断路器故障分析汇总1. 断路器启动困难：当断路器无法正常启动时，可能是由于供电不足或者机械部件损坏所致。

在这种情况下，需要检查供电电压和电流是否正常，并且对机械部件进行检修或更换。

2. 断路器频繁跳闸：频繁跳闸可能是由于过载、短路或者断路器故障引起。

需要对电路进行全面检查，找出并解决故障的根源，以确保系统的稳定运行。

3. 断路器无法闭合：当断路器无法正常闭合时，可能是由于触头磨损或者弹簧松弛导致的。

需要对断路器内部的触头和弹簧进行检修或更换，以恢复其正常闭合状态。

4. 断路器局部放电：局部放电可能会导致绝缘破坏，进而引发火灾和其他安全隐患。

需要对断路器绝缘进行定期检查和维护，及时发现并处理局部放电问题。

总的来说，断路器故障可能来源于电气、机械以及绝缘等多个方面，因此需要对断路器及其周围设备进行全面、细致的检查和维护。

只有做好断路器的故障分析和处理工作，才能确保电力系统的正常运行，提高系统的安全可靠性。

断路器是电力系统中非常重要的设备，其主要作用是在电路中断开或接通电流，以保护电气设备和人员免受过载、短路和其他故障的影响。

然而，断路器在长期使用过程中，可能会出现各种故障，影响电力系统的正常运行。

因此，对断路器故障进行分析和处理至关重要。

首先，我们需要对断路器进行定期的检查和维护，以确保其正常运行。

这包括对断路器的电气部分、机械部分和绝缘部分进行全面的检查。

对于电气部分，需要检查断路器的电流和电压等参数是否在正常范围内，以及断路器的触头是否磨损；对于机械部分，需要检查断路器的操作机构是否灵活可靠，触头闭合是否正常；对于绝缘部分，需要检查断路器的绝缘状态是否良好，是否存在局部放电等问题。

通过定期的检查和维护，可以有效预防断路器故障的发生。

然而，即便进行了定期的检查和维护，断路器仍然可能出现故障。

接下来我们将对几种常见的断路器故障进行详细分析。

1. 过载导致的断路器跳闸：过载是导致断路器频繁跳闸的常见原因之一。

万能式断路器又称框架式断路器：能接通、承载以及分断正常电路条件下的电流，也能在规定的非正常电路条件下接通、承载一定时间和分断电流的一种机械开关电器。

那么怎么解决万能式断路器不能合闸的问题呢？首先确定断路器是否为非事故跳闸:非事故跳闸系指未发生短路和过载故障而跳闸。

断路器不能合闸的原因较多，首先要确定是线路短路和过载原因引起的跳闸，还是断路器自身或控制回路有故障。

在确定是断路器故障后，抽出断路器（指抽屉式断路器）检查。

万能断路器跳闸原因:1、因欠压脱扣器失电而使万能式断路器不能合闸电压过低或欠压脱扣器线圈失电故障，都会使万能式断路器跳闸而导致不能重新合闸。

以下四种情况会引起欠压脱扣器线圈失电。

a、闭合按钮、继电器接点、万能式断路器辅助触头等接触不良，元件损坏，均可能导致回路不通，脱扣线圈失电；b、回路中的连接导线断线、压接螺丝松动松脱，也会导致回路不通，脱扣线圈失电；c、由于欠压脱扣器的线圈长期处于通电工作状态，环境污染和衔铁吸合不灵活或铁芯和衔铁之间空气隙过大，都容易使电流过大而导致脱扣线圈发热而烧毁，失去脱扣线圈的功能。

d、保护回路熔断器熔断，造成回路不通，欠压脱扣器的脱扣线圈失电。

2、机械系统故障，造成万能式断路器不能合闸；万能式断路器操作机构经多次跳闸和合闸后，机构严重磨损，可能会出现以下故障：a、电动机传动机构磨损，如ME开关的蜗轮、蜗杆受损，就不能驱动万能式断路器的操作机构再扣、合闸。

蜗轮、蜗杆更换较复杂。

b、操作机构不灵活，有卡滞现象。

由于该类万能式断路器不是全封闭式，若不慎将螺丝、螺母等异物遗落在操作机构中，使万能式断路器操作有卡滞现象，会影响合闸；另外，转动和滑动部分缺少润滑油脂，操作机构的开断储能弹簧稍有变形，万能式断路器也会合不上闸。

因此有上述故障时，除检查操作机构中有无异物外，还要对转动和滑动部位注入润滑油脂。

c、操作机构储能弹簧故障。

操作机构的开断储能弹簧在多次拉伸后松弛或失去弹性，闭合力变小，合闸时，万能式断路器的四连杆机构无法推到死点位置，机构不能自保持在合闸位置，因此，万能式断路器也不能正常闭合。

探究断路器控制回路异常的原因及解决方案断路器控制回路异常是工业生产中常见的问题之一，它可能导致设备损坏、生产停工，甚至危及生产安全。

及时发现断路器控制回路异常的原因并及时解决是非常重要的。

本文将就探究断路器控制回路异常的原因及解决方案进行深入分析。

一、断路器控制回路异常的原因1. 电气故障：电线接触不良、线路短路、控制元件损坏等都可能导致断路器控制回路异常。

在电气故障的情况下，断路器可能无法正常工作，甚至无法断开电路，导致设备故障或安全事故。

2. 过载：过载是断路器控制回路异常的常见原因之一。

当设备负载过大，超过了断路器的额定容量时，断路器将无法正常工作，从而导致控制回路异常。

3. 误操作：设备操作人员误操作断路器或相关控制开关，导致了断路器控制回路异常。

4. 环境因素：环境温度、湿度等因素也可能影响断路器的正常工作，例如在高温环境下断路器可能易跳闸，而在潮湿环境下可能导致断路器控制回路异常。

5. 设备老化：设备长时间运行后，部件可能出现老化，从而影响断路器的正常工作。

1. 定期检查维护：定期对断路器进行检查维护，如清洁、紧固线路连接、更换老化部件等，保证断路器的正常工作。

3. 设备优化：对设备进行优化，采用新技术、新材料，提高设备的可靠性和稳定性，从而减少断路器控制回路异常发生的可能性。

4. 提高操作人员素质：加强操作人员的技术培训，提高操作人员的安全意识和操作技能，降低误操作导致的断路器控制回路异常。

5. 环境监测：对环境因素进行监测，及时处理高温、潮湿等环境因素对断路器正常工作的影响。

6. 更新设备：根据实际情况，及时更新设备，采用新型断路器来替代老旧设备，提高设备的稳定性和可靠性。

1. 定期维护：定期对断路器进行检查维护，发现问题及时处理，避免问题恶化导致断路器控制回路异常。

断路器控制回路异常可能是由于电气故障、过载、误操作、环境因素、设备老化等多种原因所导致，解决方法可从定期检查维护、严格控制负载、优化设备、提高操作人员素质、环境监测、更新设备等方面着手，以预防和解决断路器控制回路异常问题的发生。

断路器跳闸最常见原因断路器跳闸是指在电路中发生故障或超负荷时，断路器会自动切断电流，以保护电器设备和电路不受损害。

断路器跳闸是电路保护的一种安全措施，常见于住宅、商业建筑和工业设施中。

导致断路器跳闸的原因有很多，下面将详细介绍一些最常见的原因。

1. 过载：过载是断路器跳闸的最常见原因之一。

当电路中有过多的电流流过断路器时，断路器会自动触发跳闸保护装置。

过载可能是由于电器设备过于密集使用，电源供应不足或电器设备故障引起的。

如果电路中的负荷超过了断路器承载的最大电流容量，断路器就会跳闸。

2. 短路：短路是断路器跳闸的另一个常见原因。

短路是指电路中两个导体之间发生了异常的低阻抗连接，导致电流迅速增加。

短路通常由于电线绝缘破损、电器设备故障或电路配线错误引起的，当电路中出现短路时，断路器会立即跳闸以切断电流，以防止电路受损或引发火灾。

3. 地漏电流：地漏电流也是导致断路器跳闸的原因之一。

当电器设备或电路中的电流通过接地导体（如接地线）流入地面，而不是通过正常的回路时，就会发生地漏电流。

地漏电流通常是由于电器设备绝缘损坏或电源接地线不正常引起的。

为了保证人身安全和电器设备不受损害，断路器会自动跳闸以切断电流。

4. 过压：过高的电压也可能导致断路器跳闸。

当电网中的电压超过了断路器额定电压时，断路器会跳闸以防止电器设备受到损害。

过压通常是由于电网故障、雷击或电源供应不稳定引起的。

断路器可以通过自动跳闸来保护电器设备和电路。

5. 温度过高：当电路中的温度超过了断路器的额定温度限制时，断路器会跳闸。

温度过高通常是由于电器设备长时间工作、通风不良或环境温度过高引起的。

断路器会检测电路中的温度，并在温度超过安全范围时跳闸以防止火灾和设备损坏。

6. 操作错误：操作错误也是引起断路器跳闸的原因之一。

当用户在使用电器设备时，误操作断路器触发跳闸装置，导致断路器跳闸。

例如，当用户试图重置跳闸的断路器时，如果没有找到和解决电路故障，断路器可能会继续跳闸。

如何自己排查断路器总是跳闸？家里的断路器总是跳闸，这种情况是让人非常心烦的，那么断路器老是自动跳闸是怎么回事？关于断路器老是自动跳闸还是很有发言权的，的观点是在排除断路器本身的问题以后，要分为不同的情况来分析，因为每种情况可能造成断路器跳闸的原因就不同，下面就逐一来给大家分析造成断路器老是跳闸的原因以及解决办法（这里所说的断路器主要针对的是家用的微型空气断路器也就是家用空开和漏保）。

大家先来看第一种开关的情况：也就是安装的断路器是不带漏电的普通断路器即空开：.造成不带漏电的普通断路器跳闸的原因有过载和短路，如果是短路的话那么就不可能是总是跳闸，短路以后就合不上闸的；那么唯一的可能的原因就是过载了；.当电路中的家用电器使用一段时间，负荷达到了断路器的额定脱扣电流时断路器就会跳闸，此时推上闸以后还可以使用，但是过一段时间以后还是同样会出现跳闸；这种情况跟问题中的断路器老是自动跳闸是相符合的；.出现这种情况导致的断路器老是跳闸的解决办法并不是盲目的更换大的断路器，而是万合理减少电器的同时使用量，因为安装的断路器都是跟导线匹配的，盲目更换大的断路器容易引发电线起火。

大家再来看第二种开关情况：也就是安装的断路器是带漏电的漏电断路器即漏保：.此时我们又要分两种情况来处理，因为漏电断路器的跳闸有可能是短路，过载以及漏电，但是是老是跳闸，那么我们就可以把短路给排除掉了，那么就只剩下过载和漏电两种可能了；.我们此时可以观察漏电断路器上面的复位按钮，如果跳闸时复位按钮弹出，那么说明是漏电导致的跳闸，如果跳闸时复位按钮没有弹出，那么说明是过载导致的跳闸；.当由于是过载导致的跳闸时，解决办法跟第一种情况时是一样的，那就是合理安排电器的同时使用数量，而不要去盲目更换更大型号的断路器；.当由于是漏电导致的漏电断路器老是跳闸时，这时的情况也会出现题目中所说的断路器老是自动跳闸，此时我们就要检查线路绝缘和电器的情况了，具体检测工具可以使用万用表来摇测绝缘电阻值。

关于断路器的典型故障分析及预防措施探讨断路器是电路中非常重要的保护设备，它能够在电路发生故障时自动切断电源，起到保护电器设备和人身安全的作用。

随着断路器的使用，也会出现一些故障问题，例如断路器跳闸频繁、断路器不工作等问题。

本文将针对断路器的典型故障进行分析，并探讨预防措施。

一、断路器的典型故障1. 断路器跳闸频繁断路器跳闸频繁是断路器常见的故障现象，可能是由于电流超载、短路、过电流等原因引起的。

电流超载是指负载电流超过了断路器的额定电流，导致断路器跳闸保护。

短路则是指电路中出现了两个相位之间的直接短接，导致电流过大，同样会引起断路器跳闸。

而过电流则是指电路中的过电流保护装置失效，导致断路器无法及时切断电源。

2. 断路器不工作断路器不工作可能是由于内部零部件损坏、接触不良、热老化等原因引起的。

当断路器内部零部件损坏时，会导致断路器无法正常工作。

断路器的接触部分如果长期使用，可能会出现接触不良的情况，影响了断路器的正常工作。

断路器在长时间工作后，可能会因为热老化而导致不工作。

二、预防措施探讨1. 定期检查与维护为了避免断路器的故障，需要定期对断路器进行检查与维护。

可以检查断路器的接线端子是否松动、接触部位是否受损、热老化情况等，并对其进行相应的维护与修理。

还需要对断路器的额定电流进行检测，确保其能够正常工作。

2. 谨慎使用电器设备在使用电器设备时，要谨慎选择合适的电器设备，并确保电器设备的功率不超过断路器的额定电流。

避免长时间过载使用电器设备，以免引起断路器的跳闸故障。

3. 提高断路器的技术水平提高断路器的技术水平，采用先进的材料与工艺，研发出更加耐用、可靠的断路器产品。

通过技术手段对断路器的工作状态进行监测与记录，及时发现并处理潜在的故障问题。

4. 合理安装与使用断路器在安装断路器时，要避免长时间暴露在高温、潮湿、腐蚀等环境中，选择合适的安装位置与方式，减少外界对断路器的影响。

在使用断路器时，要遵守使用规程，避免过载或短路等情况发生。

家里跳闸是一件非常常见的事情，有些楼房需要先交费再用电，就经常会有用户因为电费不足而自动跳闸断电。

这种情况，通常充完费之后再把断路器合上就可以了。

但如果在电费充足的情况下，家里的断路器还总跳闸，那就不得不警惕了，你的身边可能存在这些安全隐患。

●电路负荷过大（过载）1.什么是电路负荷过大电路负荷过大，或者说过载，指的是电路中的电流超过了断路器的额定数值。

例如断路器的额定电流是16A，而电路当中的的实际电流却达到了17A，大大超过了断路器的额定电流。

此时为了保障用电安全，断路器就会自动跳闸。

2.电路负荷过大有什么危害电路负荷过大，相关的电线电缆就会容易升温发热，轻则烧断保险丝，重则引起火灾，十分危险。

3.造成电路负荷过大的原因有哪些？造成电路负荷过大的常见原因主要有以下几点：一是因为同时接入线路的用电器太多，负载过大；二是因为接入线路的用电器的功率太大，超过了线路的额定功率；三是因为电线老化，导致额定负载减小。

第三点电线老化，一般常见于具有一定年限的旧楼房。

4.如何避免电路负荷过大所导致的断路器频繁跳闸问题电路负荷过大是日常生活中比较常见的一种跳闸情况，解决起来也比较方便一些。

首先要注意的就是避免同时运行多个大功率电器，以免线路过载。

其次就是针对大功率用电器合理分配走线，像热水器、空调这样的大功率用电器，要注意单独分配一条线路，不然后期使用的时候就会非常容易跳闸。

此外日常生活当中，为了能够避免电路负荷过大造成不可挽回的结果，可以采用具有过载保护功能的断路器，例如西门子绿色系列5SY3 紧凑型1P+N 断路器，选用热固性材料制作壳体，耐热稳定性好，强度高，不易变形，能切实保护用户安全。

●短路1.什么是短路短路是指电流自电源一端未经过负载而直接流回电源另一端的情况。

2.短路有什么危害相较于电路负荷过载，短路的危害性也不可小觑。

电路短路时，会在产生极大的电流，不仅会引起线路故障，而且还有可能烧毁电器电源引起火灾，甚至还存在一定的触电危险。

万能断路器常见跳闸原因万能断路器常见的跳闸原因有很多，下面我将详细介绍一些常见的原因。

1. 过载：过载是最常见的断路器跳闸原因之一。

当电流超过断路器额定电流时，断路器会自动跳闸，以保护电路和设备免受过大的电流损害。

过载可能是由于电器设备功率过大，或者在一个电路中同时使用太多的电器设备而导致。

2. 短路：短路是另一个常见的断路器跳闸原因。

短路是指电流在电路中绕过正常路径，直接从一个点到另一个点。

这通常是由于导线之间的接触不良、裸露的导线触碰到金属或者设备故障引起的。

断路器会检测到过高的电流流过短路路径，并自动跳闸，以防止火灾和设备损坏。

3. 地故障：地故障是指电线接触到地线或者接地导体的故障。

当电流流过接触到地线的电线时，电流通过地线回流回断路器，导致断路器跳闸。

地故障可能是由于绝缘损坏、线路老化等原因引起的。

4. 漏电流过高：漏电流是指流经设备或线路的电流超过了正常范围。

漏电流通常是由于设备绝缘损坏、设备老化或者受潮等原因引起的。

万能断路器配备有漏电保护功能，当检测到漏电流超过设定值时，断路器会自动跳闸，以防止触电事故发生。

5. 温度过高：温度过高是断路器跳闸的另一个原因。

当电路或设备长时间工作产生过高的温度时，断路器会感应到温度过高，并跳闸断开电路，以防止过热导致火灾。

6. 断路器老化：断路器作为电气设备，随着使用时间的增长，可能发生老化。

老化的断路器不再能够正常工作，容易出现误跳闸或者不能正常跳闸的情况。

7. 竞相故障：竞相故障通常发生在有多个断路器或保险丝串联的电路中。

当某个断路器或保险丝跳闸后，其他设备的过电流可能会引起电路中其他断路器或保险丝连锁跳闸。

总结起来，万能断路器常见的跳闸原因包括：过载、短路、地故障、漏电流过高、温度过高、断路器老化和竞相故障。

这些跳闸原因的存在是为了保护电路和设备的安全，防止过大的电流损害和火灾等事故的发生。

在使用断路器时，我们应该合理安排电器设备的使用，定期检查和维护断路器，以确保其正常工作和可靠性。

家里断路器跳闸原因分析家里断路器跳闸一般三个缘由，第一是过载，其次是短路，第三是漏电第一种，过载就是太多的大功率电器同时用超过断路器额定电流了，估量你不会计算，那就少开几个试一试。

其次种，短路可能是某个电器有短路，也可能是暗敷电线短路，不插任何电器试一试假如还跳就要考虑线路有短路，当然假如是带漏电爱护的开关也有漏电的可能。

第三种，假如是带漏电爱护的开关，线路或电器有一点漏电就会跳闸，一般30mA。

假如是第一种状况，那就少开点电器，换大一点的断路器也可以，前提是你的线路不能太细，应当比断路器额定容量大。

假如是其次种状况，某个电器内部有短路，把这个电器修一修就可以了，假如暗敷线路短路那就肯定要请专业人员查清晰。

假如是第三种状况，某个电器漏电，那就一个一个电器逐一插上去开机试一试，到那个跳了就是哪个电器的问题，假如是暗敷线路有漏电，非专业人士是查不出来的，换一个不带漏电爱护的开关就行了，只是少一道平安爱护。

备注：带漏电爱护的开关比一般开关旁边多一个块块，要宽一些，带漏电爱护的开关上面有一小按钮，自己观看一下就能区分你的属于哪一种。

若怀疑暗敷线有短路故障，直接用万用表电阻档查相线对零线和地线的电阻，家里一般接有电器、电灯等电器最好将全部电器完全分断，此时相线对零线电阻应当很大，理论上是无穷大。

若电阻为几欧姆以下应当是短路了，若怀疑有漏电故障万用表不肯定能查出来，最好用摇表将相线对地摇绝缘，国标规定不得小于0.5M。

其实漏电也不是不能用，只是不能装带漏电爱护的断路器，这样的话假如人触电了就不会跳闸爱护，这也没关系，只要全部电器外壳接地线了，一旦外壳带电断路器也会跳闸爱护（千万留意这里所说的接地线是指接系统的地线，不是让你将电器外壳地线仍在水沟里或埋在地上，那样就成了TT系统了，只有TN系统中断路器才能牢靠爱护）。

空气开关，又叫做断路器。

家用断路器的保护功能只有过载保护和漏电保护。

家庭配电箱内，一般使用以下断路器组合。

在这一组断路器中，左侧四个断路器是普通的空开，右侧的三个断路器是在普通的空开基础上增加了漏电保护的附件，可以称之为“漏电断路器”。

普通断路器和漏电断路器的外观对比如下。

上图中均为1P断路器，除此外，家庭中还常见2P断路器，但是其保护功能大同小异。

在保护功能上，普通的断路器仅有过载保护的功能，而漏电断路器同时具有过载保护和漏电保护。

如果发生跳闸现象，请首先考虑这两种情况。

一、漏电跳闸家用空开的跳闸原因是很好判断的，如果漏电断路器跳闸后，复位按钮突出（下图中红圈部分），即可断定为电路中有漏电现象。

一般有两种情况：（1）、用电设备本身绝缘损坏而漏电（即设备中的N 线与PE 线短接）。

故障现象：插座回路用电时，插座回路漏电开关跳闸。

故障原因：经分析线路接线正确无误，负荷计算与漏电开关匹配，故判断为用电设备本身绝缘损坏而漏电（即设备中的N 线与PE 线短接）。

解决方法：更换或维修用电设备，保证用电设备具有良好的绝缘。

（2）、有人触电，插座回路漏电断路器跳闸。

故障现象：插座回路漏电开关突然跳闸。

故障原因：有人触电。

解决方法：宣传教育用户安全用电，避免触电事故发生，若发现有人触电，应及时抢救伤者。

二、短路跳闸（1）、属于超负荷跳闸的范畴，同样是触发了过载保护。

之所以单独列出，是因为其解决方案与上面不同。

如果断路器合闸后马上又跳闸（不是合不上闸），特别是拔下所有插座上的用电器之后还是如此，就要考虑是电路中有短路现象。

电路中发生短路现象是十分危险的，此时应该保持断路器的断开状态，并找专业人士处理，切勿轻易尝试解决。

（2）、此外，线路潮湿导致绝缘强度降低或线路短路也能引起漏电断路器故障跳闸。

故障现象：不用电时，插座回路漏电开关跳闸。

故障原因：经分析，1、线路潮湿绝缘强度降低，导致泄漏电流超过了漏电开关允许泄漏电流值。

断路器跳闸原因有哪些？家用断路器跳闸原因分析用电是每个家庭都必不可少的，但由于装修安装或者生活用电不当，常常会出现开关跳闸问题，影响正常生活起居。

那么跳闸原因都有哪些呢？解决方法有什么？接下来为大家详细介绍一下。

一、断路器选型太小发生漏电，可能是用户在装修时改了电路，却没更换断路器。

比如，一些开发商为了节约成本，原本是五孔插座却被改成了空调插座，势必会造成断路器过载，从而引起跳闸。

解决方法：更换跳闸断路器，空调插座断路器选型应为C20,C25,C32二、断路器安装故障断路器下口电线松动引起电线接触不良，被漏电保护器识别为漏电。

解决方法：断电后，用改锥固定好断路器下端电线。

如果断路器的接线柱发生滑丝等现象，要及时更换断路器。

三、线路用电量太大开发商预装的插座数量无法满足用户的需求，用户在装修时自行添加插座数量。

特别是厨房等电器密集地方，多个插座是从同一个断路器引出。

如果各个支路的插座同时使用，会引起干路电流过载，触发断路器的过载保护功能，引发跳闸。

解决方法：尽量不要同时使用多个插座。

I礬！a at 四、 用电设备漏电这种问题常发生于空调回路。

空调内部接地装置发生了故障，很容易 使线路中产生漏电电流，从而引发跳闸。

辨别电器是否漏电导致跳闸， 可以将此电器插头拔下（不是关闭，是把插头拔下），再合闸，看是 否依然跳闸。

解决方法：联系厂家售后，进行维修。

五、 线路漏电劣质电线，在使用几年后，可能会发生火线或零线绝缘皮破损等情况， 导致线路漏电。

判断火线还是零线破损时，可将该回路插座都拔下， 观察线路是否依然跳闸，如果是，那就是火线破损；如果不跳闸，而 插上任意一个用电器都跳闸，那就是零线破损。

解决方法：更换破损线路，工程浩大。

经验丰富的师傅会选择用地线 代替破损的电线，但是这样一来插座就没有地线了，只能使用小功率 电器。

?Pn CQI11LJ - MrtFW六、接线错误I 接插座时，如果有一个插座的零线和地线接反了，会在装修验收或首次使用该回路插座时，引起跳闸。

断路器拒跳原因分析及处理步骤断路器不能正常分闸堵截电源，被称为断路器拒跳现象。

实践经验标明，拒跳现象较遍及存在于电力体系的运转过程中。

断路器拒跳现象具有以下特征：榜首、变电站运维维修人员进行正常操作企图断开断路器时，断路器不能被分开。

第二、断路器拒跳是因为负荷过大或发生故障而致使的一种保护动作，当发生严重故障时，假如呈现断路器拒跳，则极有也许会形成越级跳闸，乃至致使全部电力体系崩溃。

第三、假如主变压器发出沉重的反常噪音时，则阐明其正处于超负载运转的状况，进而能够标明发生故障的断路器仍处于拒跳状况。

2断路器拒跳原因分析通常状况下，形成断路器发生拒跳的因素有两个：一个是操作机构的机械有些发生故障，另一个是操作回路发生的电气故障。

断路器拒跳现象发生时，变电站操作人员首先应根据灯火信号的指示，对跳闸回路是不是处于无缺状况进行判断。

若赤色指示灯不亮，就标明跳闸回路处于断路状况。

这种状况下，需求查看操作熔丝是不是发生熔断现象或许呈现接触不良疑问，还要对防跳继电器的线圈、操作回路、以及灯具的实践状况进行查看。

当操作电源处于良好状况，跳闸线圈处的电压高于额外电压、操作电压低于额外电压，跳闸的铁芯损坏、掉落以及跳闸线圈的损坏等疑问也会形成跳闸铁芯无法正常弹起。

假如跳闸铁芯以及其余部件均处于良好状况，断路器却发生拒跳现象，则极有也许是因为传动连杆的销子发生脱离形成的。

3断路器拒跳故障处理办法经过对断路器拒跳现象特征和因素进行剖析，能够找出相应的疑问处理方法。

当运维维修人员正常操作断路器，断路器发生拒跳现象时，若疑问比较严重时，运维维修人员可测验手动分闸。

若疑问不是很严重，且处于可控规模以内，运维维修人员可对断路器的分闸回路进行查看，并根据电源状况来判断分闸回路中是不是存在断开点，若回路中不存在断点，则是断路器本身发生了故障，应对断路器进行维修或替换。

当断路器保护动作引发了拒跳现象时，运维维修人员应首先对保护跳闸压板的接触状况进行查看。

断路器跳闸的原因都有哪些?断路器在我们的日常生活中扮演着重要的角色，它不仅能够保护电器设备的安全运行，还能在关键时刻拯救用户的生命。

然而，有些人可能会觉得断路器跳闸很麻烦，甚至有些烦恼。

但在这里，我劝你不要这样想，因为断路器的每次跳闸，都意味着拯救了一次电器的生活或用户的生命。

如果是偶尔跳闸，可能是断路器误动作或环境影响，但如果频繁跳闸，就不得不重视起来。

毕竟，我们不能将自己的生命完全寄托在断路器身上。

断路器跳闸，无外乎以下五种原因：过载、短路、漏电、欠压和过压。

下面我们来详细了解一下这五种原因以及如何判断和解决故障。

首先，过载是断路器跳闸的常见原因之一。

过载保护是断路器的一项基本功能，任何断路器都有这项功能。

当电路中的电流超过断路器预定值时，断路器就会自动跳闸。

要判断是否是过载导致的跳闸，可以观察附件是否有变化，如果附件无变化，则可能是由于电路过载。

解决方法很简单，只需将大功率用电器移除电路或减少用电器数量，再合闸即可。

其次，短路也是导致断路器跳闸的原因之一。

短路是指零火线未经过用电器直接接触到一起，这种情况下会产生巨大电流（无穷大），不仅能够瞬间烧毁用电器，电死电伤用户也是分分钟的事。

因此，一旦发现电器插头被烧黑、插座被烧黑或有火花冒出，或拔下所有插头后断路器依然跳闸，就可以断定电路中存在短路故障。

在这种情况下，一定要保持断路器断开状态，直至故障被解决。

漏电是另一个常见的原因。

漏电保护器附件具有漏电保护功能，当电路中出现漏电现象时，断路器就会自动跳闸。

加了附件的断路器会同时拥有断路器本身的功能和附件的功能。

要判断是由于过载跳闸还是由于漏电跳闸，可以观察附件的状态。

如果跳闸后产生了这种情况，则证明是由于电路中存在漏电故障，否则要考虑其它故障。

欠压和过压也是导致断路器跳闸的原因。

欠电压脱扣器附件可以在电压不稳定的地方安装，防止电器在低电压条件下超负荷运行。

过欠电压脱扣器还可以在电压过高时自动跳闸，以保护电器设备的安全运行。
