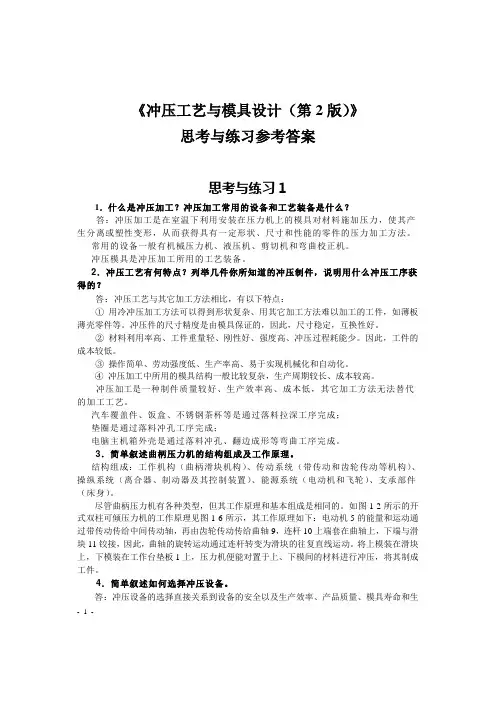

《冲压工艺与模具设计（第2版）》思考与练习参考答案思考与练习11．什么是冲压加工？冲压加工常用的设备和工艺装备是什么？答：冲压加工是在室温下利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得具有一定形状、尺寸和性能的零件的压力加工方法。
常用的设备一般有机械压力机、液压机、剪切机和弯曲校正机。
冲压模具是冲压加工所用的工艺装备。
2．冲压工艺有何特点？列举几件你所知道的冲压制件，说明用什么冲压工序获得的？答：冲压工艺与其它加工方法相比，有以下特点：①用冷冲压加工方法可以得到形状复杂、用其它加工方法难以加工的工件，如薄板薄壳零件等。
冲压件的尺寸精度是由模具保证的，因此，尺寸稳定，互换性好。
②材料利用率高、工件重量轻、刚性好、强度高、冲压过程耗能少。
因此，工件的成本较低。
③操作简单、劳动强度低、生产率高、易于实现机械化和自动化。
④冲压加工中所用的模具结构一般比较复杂，生产周期较长、成本较高。
冲压加工是一种制件质量较好、生产效率高、成本低，其它加工方法无法替代的加工工艺。
汽车覆盖件、饭盒、不锈钢茶杯等是通过落料拉深工序完成；垫圈是通过落料冲孔工序完成；电脑主机箱外壳是通过落料冲孔、翻边成形等弯曲工序完成。
3．简单叙述曲柄压力机的结构组成及工作原理。
结构组成：工作机构（曲柄滑块机构）、传动系统（带传动和齿轮传动等机构）、操纵系统（离合器、制动器及其控制装置）、能源系统（电动机和飞轮）、支承部件（床身）。
尽管曲柄压力机有各种类型，但其工作原理和基本组成是相同的。
如图1-2所示的开式双柱可倾压力机的工作原理见图1-6所示，其工作原理如下：电动机5的能量和运动通过带传动传给中间传动轴，再由齿轮传动传给曲轴9，连杆10上端套在曲轴上，下端与滑块11铰接，因此，曲轴的旋转运动通过连杆转变为滑块的往复直线运动。
将上模装在滑块上，下模装在工作台垫板1上，压力机便能对置于上、下模间的材料进行冲压，将其制成工件。
4．简单叙述如何选择冲压设备。
答：冲压设备的选择直接关系到设备的安全以及生产效率、产品质量、模具寿命和生产成本等一系列重要问题。
冲压设备的选择主要包括设备的类型和规格参数两个方面的选择。
①冲压设备类型的选择主要根据所要完成冲压工序的性质、生产批量大小、冲压件的几何尺寸和精度要求等来选择冲压设备的类型。
②冲压设备规格的选择在选定冲压设备的类型以后，应进一步根据冲压加工中所需要的冲压力（包括卸料力、压料力等）、变形工序以及模具的结构型式和闭合高度、外形轮廓尺寸等选择冲压设备的规格。
思考与练习21．板料冲裁时，其断面有何特征？影响冲裁件断面质量的因素有哪些？答：过程所得的冲裁件的断面并不是光滑平直的。
观察实际冲裁件的剪切断面可以发现，在整个断面上形成了四个特征区：①圆角带，②光亮带，③断裂带，④毛刺。
影响冲裁件断面质量的因素有：①材料性能的影响材料塑性好，冲裁时裂纹出现得较迟，材料被剪切的深度较大，所得断面光亮带所占的比例就大，圆角也大。
②模具间隙的影响冲裁时，断裂面上下裂纹是否重合，与凸、凹模间隙值的大小有关。
当凸、凹间隙合适时，凸、凹模刃口附近沿最大切应力方向产生的裂纹在冲裁过程中能会合，制件的断面质量较好。
当间隙过大或过小时，都会使上、下裂纹不能重合，影响断面质量。
③模具刃口状态的影响模具刃口状态对冲裁过程中的应力状态及制件的断面质量有较大影响。
当刃口磨损成圆角时，挤压作用增大，所以制件塌角带和光亮带增大。
同时，使冲裁断面上产生明显的毛刺。
当凸、凹刃口磨钝后，即使间隙合理也会在制件上产生毛刺。
2．试分析冲裁间隙对冲裁件断面质量、冲裁件尺寸精度、冲裁力及模具寿命的影响。
答：冲裁间隙对冲裁件断面质量有决定性影响。
如间隙过大，凸模产生的裂纹相对于凹模产生的裂纹将向里移动一个距离。
剪切断面圆角加大，光亮带的高度缩短，断裂带的高度增加，锥度也加大并有明显的拉长毛刺，冲裁件可能产生穹弯现象。
如间隙过小，凸模产生的裂纹将向外移动一个距离。
上、下裂纹不重合，产生第二次剪切，从而在剪切面上形成了略带倒锥的第二个光亮带。
在第二个光亮带下面存在着潜伏的裂纹。
由于间隙过小，板料与模具的挤压作用加大，最后被分离时，冲裁件上有较尖锐的挤出毛刺。
冲裁间隙对于冲裁件精度也有很大的影响。
当间隙适当时，在冲裁过程中，板料的变形区在比较纯的剪切作用下被分离，冲裁后的回弹较小，冲裁件相对于凸模和凹模尺寸的偏差也较小。
冲裁间隙过大，则冲裁力就会减小，模具的磨损减小，延长模具的使用寿命；冲裁间隙过小，则冲裁力就会加大，缩短模具的使用寿命。
3．确定冲裁工艺方案的依据是什么？冲裁工艺的工序组合方式根据什么来确定？ 答：确定冲压件的工艺方案就是确定冲压件的工艺路线，需要考虑冲压工序的性质、数量、顺序、组合方式以及其他辅助工序的安排。
冲压工艺方案如何确定，首先应在工艺分析的基础上，根据冲裁件的生产批量、尺寸精度的高低、形状复杂程度、材料的厚薄、冲模制造条件与冲压设备条件等多方面的因素，拟订出多种可能的不同工艺方案，然后对各种工艺方案进行分析与研究，比较其综合的经济技术效果，从中选择一个合理的冲压工艺方案。
概括起来，确定工艺方案的主要原则是保证冲裁件质量，经济性和安全性。
冲裁工艺的工序组合方式应根据工件的形状、尺寸、精度等要求对各工序进行必要的分析和计算，然后比较，确定最佳的工序数量和顺序，且保证后一道工序不影响前道工序的加工精度。
4. 题图2-1所示底板零件已决定用复合模进行冲裁，试确定其排样方法和搭边值，并计算条料宽度和材料利用率。
材料： 08F 料厚： 2mm题图2-1 底板解：排样方法：有废料的直排；搭边值：查表可知，工件间a 为1.2mm ，侧面a 1为1.5mm ；条料宽度：mm 05.08.52 ； 材料利用率：72.1%。
（计算略）5．冲裁如图所示零件，求其压力中心。
材料：10 料厚：1.5mm解：（计算略）X0≈17.1mm （距长直边的距离）Y0≈12.3mm （距下底边的距离）6．为了保证合理间隙，冲裁凸、凹模刃口尺寸的计算有哪两种常用方法？各适用于什么情况？答：模具有两种制造方法。
一种是凸模与凹模分别加工，成批制造，可以互换。
另一种是凸模与凹模配合加工，先加工基准件，然后非基准件按基准件配作，加工后的凸模与凹模不能互换。
分别加工方法主要用于冲裁件形状简单，加工容易；凸、凹模合理间隙变动围较大；有高精度的模具加工设备。
配合加工常用于形状复杂或板料较薄的冲裁件。
7．如题图2-2所示垫片零件，材料为Q235，板厚为1.2mm。
试判定可否分别加工？并确定冲裁凸、凹模的刃口尺寸和计算冲裁力。
材料：Q235 料厚：1.2mm题图2-2 垫片解：（计算略）①可以分别加工。
② 落料：凸模 002.080.79-mm ， 002.082.59-mm ；凹模 03.0093.79+ mm ， 03.0095.59+ mm 。
冲孔：凸模 002.0045.16-ϕmm ，凹模 03.00171.16+ϕ mm 。
冲裁力： 201.8KN8．如题图2-3所示硅钢片零件，材料为D42硅钢板，厚度为0.35mm ，用配合加工方法制造模具，试确定落料凸、凹模刃口尺寸。
材料： D42 料厚： 0.35mm题图2-3 硅钢片解：（计算略）落料以凹模为基准，凹模磨损后尺寸增大的是：mm ，A 026.01120-= mm A 026.0296-=，mm A 012.0316-=，mm A 070.0432-=凹模磨损后尺寸减小的是： mm B 18.0032+=凹模磨损后尺寸不变的是： mm C 020.060-=计算后落料凹模刃口尺寸为mm mm ，mm ，mm ，125.0003.00057.00065.0065.3188.15827.95805.119++++mm mm ，025.09.59135.320045.0±- 凸模尺寸按凹模实际尺寸配作，保证双面间隙为0.025～0.032。
思考与练习31．简要说明板料弯曲变形区的应力和应变情况。
答：① 板料弯曲变形区的应力情况：切向应力：外层受拉，层受压径向应力：变形区金属层之间相互挤压产生径向应力，应力由表面向里面逐渐递增，表面为零，中性层最大．宽度方向应力：窄板宽度方向应力为零。
宽板外层为拉应力，层为压应力．② 板料弯曲变形区的应变情况：切向应变：外层为拉应变，层为压应变．宽度方向与厚度方向产生的应变与切向方向相反，但对宽板，其宽度方向的应变为零．2．影响弯曲回弹的因素有哪些？采取什么措施能减小弯曲回弹？答：影响弯曲回弹的因素：① 材料的力学性能 s σ/E 的比值愈大，则弯曲回弹越大。
② 相对弯曲半径 相对弯曲半径r /t 越小，回弹值越小。
③ 弯曲件角度 弯曲件角度α越小，回弹角越大。
④ 弯曲方式 自由弯曲与校正弯曲比较，减小了弯曲回弹；在无底凹模作自由弯曲时，回弹最大。
⑤ 模具间隙 压制U 形件时，模具间隙对回弹值有直接影响。
间隙减小，可使回弹减小。
⑥ 弯曲件形状 弯曲件形状越复杂，一次弯成角的数量越多，由于各部分的回弹相互牵制，故回弹就越小。
一般弯曲U 形件比V 形件的回弹小。
减小弯曲回弹的措施：① 弯曲件的合理设计。
② 采取补偿措施，抵消弯曲回弹变形。
通过预先估算或试验出工件弯曲后的回弹量，在设计模具时，使工件的变形超出原设计的变形，冲压回弹后得到所需形状。
③ 从工艺上采取措施，采用拉弯工艺代替普通的弯曲方法。
采用校正弯曲代替自由弯曲。
④ 从模具结构上采取措施，让校正压力集中在弯曲处．使其产生一定塑性变形克服回弹。
3．板料弯曲时的变形程度用什么表示？弯曲时的极限变形程度受到哪些因素的影响？答：板料弯曲时的变形程度用相对弯曲半径r/t来表示。
影响极限变形程度的因素：①材料的力学性能（塑性越好，伸长率值愈大，变形程度越大。
）②弯曲件角度（弯曲件角度越大，最小相对弯曲半径越小。
）③板宽的影响（窄板比宽板的变形程度大）④板料的热处理状态（经退火的材料塑性好，弯曲变形程度也大；经冷作硬化的材料塑性差，弯曲变形程度也小。
）⑤板料的表面质量与切断面的质量（弯曲前，应将坯料的毛刺和缺陷去除；弯曲时将有毛刺的边缘放在弯曲区侧，使最小相对弯曲半径减小一些。
）⑥折弯方向（弯曲件的弯曲线与板料的纤维方向垂直时，不易弯裂，最小相对弯曲半径的数值就小。
）4．弯曲过程中引起坯料偏移的原因有哪些？可以采取哪些措施来防止偏移？答：弯曲过程中引起坯料偏移的原因：①制件的形状不对称造成偏移；②制件的结构不对称造成偏移；③弯曲模的结构圆角不对称、间隙不对称导致偏移；防止偏移的措施：①采用压料装置，使坯料在压紧状态下逐渐弯曲成形，从而防止坯料的滑动。
②利用坯料上的孔或设计工艺孔，用定位销插入孔定位之后再弯曲，使坯料无法移动。
