1、根据实物图画出对应的电路图,并标出开关闭合后的电流

1、解：分析电路，可见开关S1在干路，S2与灯L2串联在一个支路，L1在一个支路，两灯并联，电路图如图所示：2、解：从正极开始分支，一支经灯泡L2，另一支经灯泡L1和开关K1，两支电流会和K2后回到负极，如图所示：3、解：电动机和灯泡并联连接，一个开关控制整个电路，另外两个开关分别控制两条支路，电路图如下：4、解：从正极开始连接，依次是开关、电流表A1；然后分支，一支经灯泡L1回到负极；另一支经电流表A2、灯泡L2回到负极；如答图所示：5、6、解：由实物电路图知，两灯泡并联，开关S1控制干路，电流表测干路电流，开关S2控制灯L2，电压表测并联电路电压，据此作出电路图如图所示；7、解：由图知：电流从电源的正极流出，经开关S后分成两支：①灯L1；②开关S1和灯L2；然后再汇合到一起回到电源的负极．如图所示：8、解：图中有电压表、有电流表，可以首先对电压表采用“先摘除再复原”的处理方法，然后将电流表视作导线，再判断电路的连接方式：电流从电源正极出发，流经开关S后，分成两支：一支通过灯L2和电流表回到电源的负极，另一支通过滑动变阻器和灯L1回到电源的负极；再将电压表复原，发现电压表测的是灯L1两端的电压；综上可知：此电路是并联电路，开关控制整个电路，且电流表测L2支路的电流，电压表测灯泡L1两端的电压．9、电流从电源正极出发，流经开关S后，分成两支：①通过灯L1和电流表；②通过灯L2；两路汇合后回到电源的负极；再将电压表复原，发现电压表测的是灯L2两端的电压；综上可知：此电路是并联电路，开关控制整个电路，两灯并联，且电流表测L1支路的电流，电压表测各支路两端的电压．10、解：从实物图中可以看出，两只灯泡并联，电键K3控制整个电路，电键K1控制灯泡L1，电键K2控制灯泡L2，电流表A测量通过灯泡L2中的电流；电压表测量并联电路两端电压．在电源外部电流总是从电源正极流向电源负极．从正极开始，电流经过电键K3后进行分支，一支经电键K1、灯泡L1；另一支经电键K2、灯泡L2和电流表A；然后两路汇合共同经过开关后回到电源负极；电压表并联在并联电路两端；并表出电流的方向．如图所示：11、12、13、解：该电路为串联电路，开关控制整个电路，滑动变阻器控制电路中的电流，用导线将电源、开关、滑动变阻器和小灯泡顺次连接起来，电压表并联在灯泡两端．如图所示：14、解：从正极开始连接，经开关后分支，一支经电流表、灯泡L1回到负极；另一支经灯泡L2回到负极。

根据实物图画电路图一、知识点回忆一、根据实物图画电路图〔1〕看实物画电路图，关键是在看图，图看不明白，就无法作好图．实物图实际上只有两种电路，一种串联，另一种是并联，〔2〕串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止．明确每个元件的位置，然后作图．顺序是：先画电池组，按元件排列顺序标准作图，横平竖直，转弯处不得有元件假设有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端．〔3〕对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分〞字，〔遇到电压表不理它，当断开没有处理〕用两支铅笔从分点开场沿电流方向前进，直至两支笔尖集合，这个点就是集合点．并标出中文“合〞字．首先要清楚有几条支路，每条支路中有几个元件，分别是什么．特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的根底上开场作电路图，〔5〕详细步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么．在分点和合点之间分别画支路，有几条画几条〔多数情况下只有两条支路〕，并准确将每条支路中的元件按顺序画标准，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端．二、画好电路图的方法：①应完好地反映电路的组成，即有电源、用电器、开关和导线：②标准地使用电路元件符号，不能自选符号：③穿插相连的点要画粗黑圆点；④合理地安排电路元件符号的位置，尽可能让这些元件符号均匀地分布在电路中，使电路图清楚美观，并注意元件符号绝不能画在拐角处；⑤导线要横平竖直，转弯画成直角，电路图一般呈长方形；⑥最好从电源的正极开场，沿着电流的方向依次画电路元件，且知道在电路图中导线无长短之分的原那么．二、例题讲解根据实物图画电路图是中考考察的热点，主要以选择题和作图题为主．例1：如下图实验电路相对应的电路图是图中的〔〕A． B．C． D．分析：从实物图可以判断出是并联电路，且S1控制L1，S2控制整个电路，故可以选择出正确的答案．解：A、从该电路图中可以看出，两灯泡并联，并且两开关分别控制两条支路，故A不合题意；B、从该电路图中可以看出，两灯泡串联，两个开关同时控制串联电路；故B不合题意；C、从该电路图中可以看出，两灯泡并联，两个开关都在干路中同时控制并联电路；故C不合题意；D、从电路图中可以看出，两灯泡并联，S1控制L1，S2控制整个电路，故D符合题意．应选：D．点评：此题考察了电路的识别才能，应首先判断连接方式及开关的位置．例2：根据图1所示的实物连接图，在图2的框中画出电路图．分析：〔1〕由实物图画电路图的方法：从电源的正极开场，依次画出各元件，直到电源的负极．〔2〕电压表并联在用电器两端．解：从电源正极开场依次串联灯泡L2、开关、灯泡L1以及电流表，然后回到电源负极，电压表与灯泡L1和电流表的两端；如下图：点评：根据实物图画电路图时，先分析电路，看干路和支路各有什么元件，然后根据电路图的要求画出电路图．三、稳固练习一．选择题〔共6小题〕1．如图为一实物电路连接图，某同学所画出的与如图对应的电路图，其中正确的选项是〔〕A．B．C．D．2．以下电路图中，与实物电路对应的是〔〕A．B．C．D．3．在如下图的四个电路中，与实物图对应的是〔〕A．B．C．D．4．某同学按照图所示的实物图画出电路图，那么图中所画电路图正确的选项是〔〕A．B．C．D．5．在以下四幅电路图中，与如下图实物图对应的是〔〕A．B．C．D．6．如图是小明连接的实验电路，他连接这个电路是根据电路图中的〔〕A．B．C． D．二．作图题〔共4小题〕7．根据左侧电路实物图，在右侧方框内画出对应的电路图。

实物图与电路图的转化方法先分析电路，不用着急连电源，先找那些用电器和电表是并联的，找哪些是串联的，最后连总电路。

但是要注意一点：电流表和电压表的连接线柱不要接反了，否则的话要扣分的。

一，根据电路图连接实物图时，一般有以下几个方法：1、先串后并法：从电源正极开始，先连接电路中元件最多的一条支路，再将其他支路并联在此支路上。

2、标号法：从电源正极开始，先连接电路中元件最多的一条支路，再将其他支路并联在此支路上。

3、标路径法：当你看到一个电路图，你先识别时串联还是并联。

如果是串联，比如说一个电路依次是从正极到开关S到电器L1到用电器L2到负极，那么我们不妨先在草稿纸上写出电流的方向：+ →S →L1 →L2 →—，然后根据这个就可以依次连接实物图。

如果是并联，那么我们先分清楚电流从正极到负极有几条路，比如说一个并联电路，它的干路是从正极到开关S，支路一是从开关S1到用电器L1，支路二是从开关S2到用电器L2，那么我们分别写出两条支路的电流方向:+ →S →S1 →L1 –和+ →S →S2 →L2 →-- ,然后找出相同的部分，那么这些相同的部分就是一条路了，再在不同德部分开始分岔，这样连接实物图，很有效。

二、根据实物图画出电路图根据实物图画出电路图是初中物理中常见的题目，在这里可做如下假设：(1)、导线像橡皮筋，可伸长可缩短，不会被扯断。

(2)、接点即可拆分，又可以合并。

并且能够移动，只要不夸任何电路元件。

(3)、电路元件可以挪动，只要不跨过任何接点。

(4)、导线可以拆股，可并股。

一般可以拆分多股，多股可以并为一股。

1、替换法、将实物图中的元件用特定的符号替换下来，再将图形整理成规范的电路图的一种方法。

替换时要注意：(1)、必须用特定的符号代替电路元件；(2)、接线柱上的连接位置不能改变；(3)、电源极性、电表正负接线柱不能颠倒。

2、节点法：(1)、在实物图中将各元件用字母标好；(2)、从电源正极出发，找到一个节点（就像三岔路口一样，两条或三条或更多导线交的一点），假定为A点。

九年级物理 电路连接的基本方式——电路连接专项训练整理 1、根据图2实物，在右图线框内画出对应的电路图．2、如图3所示的电路，这时灯L1 ，灯L2 ．（填“不发光”或“发光”）灯L1和L2是 联．在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．3、根据图所示的实际电路，在右面的虚线框内画出电路图.4、根据实物图，在下面的方框里画出电路图。

5、按图（甲）的电路图把 (乙)图中实物连接起来(用铅笔画线做为导线)。

图22图36、根据图中的电路图，把电路元件连接起来。

7、如图所示的元件，元件位置不变，导线不交叉，开关S控制整个电路:(1)在甲图中将电灯L1和L2连接成并联电路；(2)在乙图中将电灯L1和L2连接成串联电路。

8、请在图的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。

9.由父、母、小孩组成的三口之家，要用投票方式决定是否在暑假去北京旅游，如果小明要去，且父母中至少有一位要去，则他们就去旅游。

请用3个开关、1个电池组和1只小灯泡及若干导线设计一架投票表决机，灯泡亮了（某人的开关闭合表示他要去），他们就可以在暑假去旅游了。

画出电路图，并连接实物图。

10.在图中，A、B、C、D是四个接线柱，要使L1、L2并联，试把有关接线柱连接起来.11．根据下列实物图在右边的方框中画出相应的电路图12、根据实物图画出电路图，并标出电流的方向。

13.用笔画线作导线，将图中的元件连接起来，连成符合下述要求的电路(设灯泡不会烧坏)：①开关S l 、S 2都断开，红、绿灯都不亮；②只闭合开关S ，红、绿灯都不亮；③只闭合开关S 2，红、绿灯都亮；④开关S l 、S 2都闭合，红灯不亮，绿灯亮。

14．给你如图所示的器材，试按下列要求设计电路图，并按电路图把有关器材连成电路，要求：仅闭合开关S 和S l 时，只有铃响；仅闭合开关S 和S 2时，只有电灯亮；当开关S 断开时，所用的用电器都不能工作。

专题1 电路图与实物图画电路图、连接实物图是电学中必备技能，是不少省市中考的必考点。

通过电路图连接实物图、实物图画电路图能很好的反映考生对电路的结构、特点的认识，是学好后面电学知识的关键。

一、由实物图画电路图：1、观察实物连接图，从电源的正极开始顺着电流的方向分析电流有几条路径回到电源负极，每个路径上都有哪些元件；2、用规定的符号从电源的正极开始，依次用符号代替各元件，注意电流路径有几条，电流从哪里分开，又从哪里汇合，直到回到电源负极（也可以从电源的正极开始，先完成一条电流路径上的元件符号，再并入其他条路径上的元件符号，注意从分流点和汇合点并入）3、在对应的符号旁边标明对应的字母符号。

例题1 （2021湖北鄂州）请根据实物图，画出对应的电路图。

【答案】见解析。

【解析】方法1：根据电流流向法画电路图。

先画出电池，电流从电池的正极出发，依次经过开关、电流表A2分流出两条路径：一条支路电流经过灯泡L2、电流表A1，另外一条支路电流经过灯泡L1，两支电流汇合后，回到负极，故电路图如下：方法2：从电源的正极开始，先完成A2、L2、A1这条电流路径上的元件符号，回到电源负极，再从A2的流出端A（或L2的流入端B）并入L1这条路径上的元件符号，回到A1的流出端，考点透视迷津点拨与点对点讲作图如下：或。

【点拨】（1）画电路图要求：不多不少、符号规范、画线横平竖直、转弯处取直角、均匀分布、美观实用。

（2）电路图中元件符号的位置要尽量与实物图中实物位置一致。

（3）电流从电流表的正接线柱分开，测支路电流，从负接线柱分开，测干路电流；电流汇合到电流表的正接线柱，测干路电流，汇合到负接线柱开，测支路电流。

（4）实物图中从一根导线的两端引线是一样的，都可以。

对点练：（2021四川射洪九年级期中）请将下面的实物图所对应的电路图画到实线框内。

【答案】见解析。

【解析】由实物图知，两灯并联，开关S1和电流表A在干路上，开关S2在L2支路上，电压表测L1两端电压，由此画出电路图如图所示：二、由电路图连接实物图：（1）串联电路：连接电路时，从电源的正极上用导线依次接好各个元件，最后接到电源的负极上。

+极。

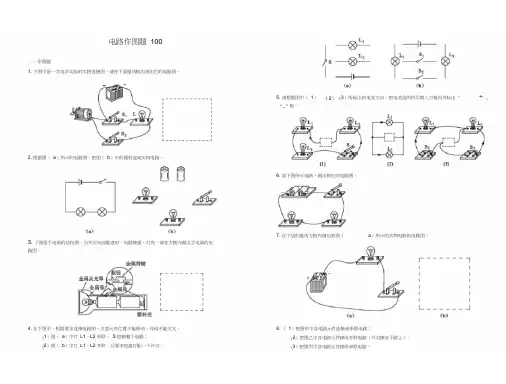

电路作图题 100 个2. 根据图（ a ）所示的电路图，把图（ b ）中的器材连成实物电路。

3. 下图是手电筒的结构图，当开关向前推进时，电路接通，灯亮。

请在方框内画出手电筒的电路图。

4. 在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。

1）图（ a ）中灯 L1、L2 串联， S 控制整个电路； 2）图（ b ）中灯 L1、L2 并联，且要求每盏灯配一个开关。

、作图题1. 下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。

6. 如下图所示电路，画出相应的电路图。

7. 在下边的虚线方框内画出如图（ a ）所示的实物电路的电路图。

8. （ 1）把图甲中各电路元件连接成串联电路；2）把图乙中各电路元件接成并联电路（开关接在干路上）。

3）把图丙中各电路元件接成串联电路。

5. 请根据图中（ 1）3）所标出的电流方向，把电池组的符号填入方框内并标出“16.请画出如下图所示的实物电路的电路图。

13. 请根据如图所示的实物图画出电路图。

14. 【2008·甘肃兰州】用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连 接起来。

（导线不允许交叉）9. 请将下图中的元件连接成串联电路。

10. 【2008·广西钦州】 某同学学习了“电路”知识后，自行设计安装了如下图所示的门 铃，请在方框中画出这个门铃电路的电路图。

11. 将下图（ a ）所示的电路元件连接成简单电路（用铅笔画线代替导线），并在虚线框内 画出这个实物电路的电路图。

14.请按照图（ 1）中的电路图将图（ 2）中的实物连成电路。

12. 请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五 根导线。

22. 一块木板上装有红灯泡、电铃各一个，板上还装有电池组，如图所示。

现将这块木板装在学校的传达室里，使值班人员从铃声和灯光组成的信号中，辨别是前门来客按开关，还是后门来客按开关。

电路图连接专题练习（一）1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向2、根据电路图连接实物图，连接导线不能交叉3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？你能试着把这个错误电路改正过来吗？ 试在方框中画出改正后的电路图，并指出这个电路的连接方式：4.L 1和L 2控制L 2，S 3接5.某传达室需要在前后门都装上开关。

前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。

请按需要设计电路图。

并把实物连接成电路。

6.小明和父母三想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游。

为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开 表示不同意），表决后只要灯亮就决定红灯 绿灯前门 后门S 2 S 3第A B C D a b去旅游。

请按上述要求在右边（请在开关旁注明控制的人）。

1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.2.根据实物连线图(图5至图9所示)画出对应的电路图3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.4.两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.5.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有A、B、C、D四个接线柱,如图19所示.电源分别接AB、AC、CD时只有一只灯泡亮,且亮度相同;电源接BD时三只灯泡均亮,但高度较暗.试画出盒内的电路图.6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图.8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电路,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响. .试画出符合以上要求的电路图9.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关,要求:闭合开关时一盏灯发光,开关断开时两灯都发光.10.如图14所示.L1、L2为两盏电灯，A为电铃，S1、S2为两个开关，E为电池组.试将元件符号按下列要求连接成电路图:A和L1串联后再与L2并联,S1只控制L2,S2控制整个电路,且S2与电池组的正极相连(要求在原图上连接且导线没有交叉).11.如图15所示装置上有两只相同的小灯泡L1和L2,以及接线柱A、B、C.现用导线连接好的另一只相同的灯光L3和电池组串联后引出的两根引线去与接线柱相连.当接A、B时,L1、L2和L3都亮,并且L3要亮一些;当接B、C时,L1、L2和L3都亮,并且L3要亮一些;当接A、C时,只有L3亮.请根据上述情况画出这个装置中完整的电路连接图.12.设计一个实用电路,如图16所示方框内有两盏相同规格的小灯泡,A 、B 、C是三个接线柱,现用一组电源作检测器来了解框内两灯的连接方式,当检测器两端M 、N 与A 、B 或B 、C 相连时只有一盏灯亮,当M 、N 、与A 、C 相连时,两灯均亮,且两灯亮度较暗.请画出框内两灯的连接方式.13.王刚同学想检查一根旧导线是否折断,他手中只有一节电池,一个小灯泡和一段好的导线,请你帮他想想办法.(画出电路图)14.某控制电路的一个封闭部件上,有三个接线柱A 、B 、C 和电灯、电铃各一只(如图17所示).用导线连接A 、C 灯不亮,铃响;连接A 、B 时灯不亮,铃不响;连接B 、C 时灯亮,铃不响.请你根据上述情况画出这个部件内的电路图.15.如图18所示将电路中的元件的符号连接起来成为满足下列要求的电路.(1)只闭合开关S 1,L 1、L 2两灯都亮;(2)只闭合开关S 2,L 1、L 2两灯都不亮;(3)开关S 1、S 2都闭合,L 1灯不亮,L 2灯亮.16.如图19所示的方框内有一节电池,一个小电铃,若干导线.当A 、B 、C 、D 上什么都不接,铃不响.当用导线连接A 、B 或C 、D 时,铃也不响;当用导线连接A 、C 或B 、D 或A 、D或B 、C 铃都要响.请画出方框内的电路图.17.如图20所示的电路中,有带风扇的电电动机一只,电热丝一段,开关两只(S 1、S 2),插头一只,导线若干,利用这些器材可以连成一个有冷、热两档风的电吹风电路.要求:只闭合S 1时吹冷风,只闭合S 2时既无风又不发热,同时闭合S 1、S 2时吹热风.请你用笔画线作导线按要求将图中的元件连接起来(连线不要交叉).18．(北京市朝阳区)图1所示四个电路中，若闭合开关S ，将会造成电源短路的是19．（江苏省宿迁市）如图所示，当闭合开关S 后，电路中最容易损坏的是图1A ．灯泡LB ．电流表AC ．电压表V 1D ．电压表V 220．（福州市）图6所示电路中，当开关S 闭合后，要使电阻R 1、R 2串联，甲、乙应该接入的是A ．甲接电压表，乙接电流表B ．甲接电流表，乙接电压表C ．甲、乙都接电压表D ．甲、乙都接电流表21．(云南)一种声光报警器的电路如图3所示。

2020年中考物理试题专题训练——电路图与实物图1.（2020天水，16）请根据如图所示的实物图，画出对应的电路图。

2.（2020柳州，21）请用笔画线代替导线完成图中串联电路的连接，并用箭头标出闭合开关后导线a中的电流方向。

3.（2020上海，18）在图所示电路的O里填上适当的电表符号。

要求：闭合开关S，各电路元件均能正常工作。

4.（2020呼和浩特，9）小芸同学想了解当滑动变阻器与定值电阻R并联时，调节滑片，定值电阻R两端电压及电路中的电流怎样改变。

(1)实验电路图如图甲所示，请在图乙中连接对应的实物图______；(2)此电路不允许滑动变阻器滑片滑到最左端，原因是______。

5.（2020北京，34）如图所示的电路中，定值电阻R0为10Ω，电源两端电压为3V并保持不变。

闭合开关S，调节滑动变阻器R P，使电压表示数为2V。

(1)画出实物电路所对应的电路图；(2)求R P接入电路的阻值；(3)求R0的电功率。

6.（2020丹东，23）如图，用笔画线代替导线将图中实物连接起来。

要求：闭合开关后，使电磁铁的右端为N极，并且当滑动变阻器的滑片P向右移动时，电磁铁的磁性增强。

7.（2020金昌，26）在“测量小灯泡电功率”的实验中，老师给同学们准备了以下器材：A．小灯泡（额定电压2.5V，电阻大约10Ω）B．电流表A1（量程0~0.6A）C．电流表A2量程0~3A）D．电压表（量程0~3V，0~15V）E．滑动变阻器“10Ω 1A”F．滑动变阻器“50Ω 2A”G．电源（电压恒为6V不变）H．开关、导线若干(1)本实验中应选择电流表______；滑动变阻器______（均填仪器前字母）；(2)测量电路图如图甲所示，图乙实物电路中已有部分电路连好，请用笔画线代替导线将电路连接完整（）；(3)某探究小组将电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数，但任意移动滑动变阻器的滑片时，电压表有示数且不变，灯泡亮度不变，具体故障原因是______；(4)排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图丙所示为______A，小灯泡的额定功率为______W。

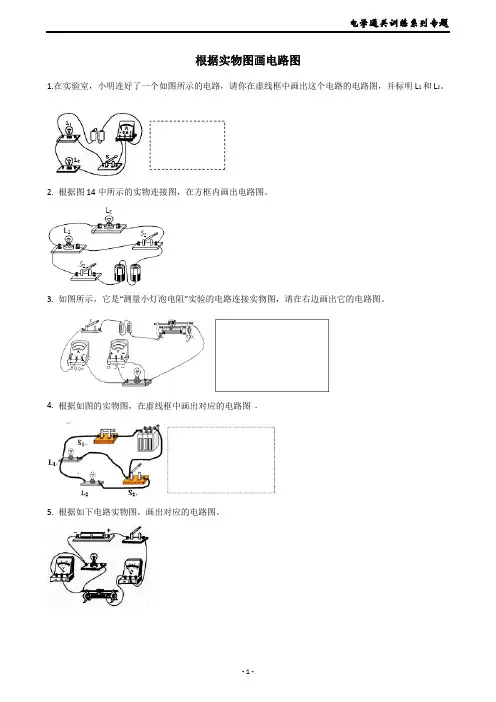

根据实物图画电路图1.在实验室，小明连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图，并标明L1和L2。

2. 根据图14中所示的实物连接图，在方框内画出电路图。

3. 如图所示，它是“测量小灯泡电阻”实验的电路连接实物图，请在右边画出它的电路图。

4. 根据如图的实物图，在虚线框中画出对应的电路图.5. 根据如下电路实物图，画出对应的电路图。

6. 将如图的实物连接图画出对应的电路图．7. 根据实物图画出对应的电路图．8. 根据下面左图所示的实物连接图，在右图的框中画出电路图．9. 下图所示是两个灯泡的连接情况,请画出相应的电路图.10.根据下面实物图的连接，请在虚线框中画出对应的电路图11. 根据实物图画出电路图．12. 如图甲所示的电路，请在图甲中添加一条导线，使L1、L2并联，电流表只测量灯L1的电流，并在乙虚线方框内画出对应的电路图．13. 如图是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒的电路图．14. 把实物电路画成电路图。

15. 根据如图所示的实物连线图，画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）16. 如图是“用电流表测小灯泡电流”实验的部分电路，请在右边虚线框内画出此对应电路图．17.运用知识解决问题画出下图所示的并联电路的电器图．18. 请根据图甲的实物连接图，在图乙的虚线方框内画出对应的电路图．19. 请画出如图的电路图。

20. 利用下图中提供的实验器材，应怎样连接才能使L1和L2两灯串联在电路中，并用电流表测通过L1的电流，用电压表测L2两端的电压。

（1）在虚线框内画出它的电路图；（2）在图中用笔画线代替导线，连接好实物电路21. 根据下图甲所示的实物连接图，在图乙的框中画出电路图。

22. 如图所示电路，请画出电路图．23. 根据实物图在下面的方框内画出相应的电路图.24. 根据如图所示的实物连线图，画出对应的电路图.（要求连线要横平竖直，尽量使电路图简洁美观）25. 画出如图所示实物电路的电路图．26. 根据实物图画出电路图。
