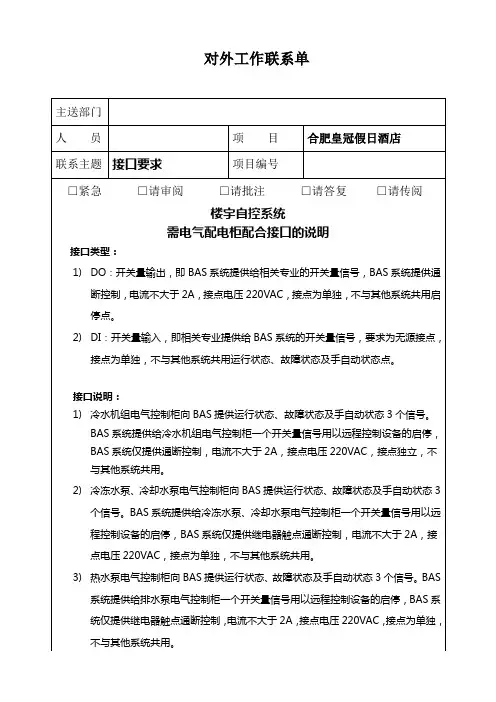

对外工作联系单主送部门人员项目合肥皇冠假日酒店联系主题接口要求项目编号□紧急□请审阅□请批注□请答复□请传阅楼宇自控系统需电气配电柜配合接口的说明接口类型：1)DO：开关量输出，即BAS系统提供给相关专业的开关量信号，BAS系统提供通断控制，电流不大于2A，接点电压220VAC，接点为单独，不与其他系统共用启停点。

2)DI：开关量输入，即相关专业提供给BAS系统的开关量信号，要求为无源接点，接点为单独，不与其他系统共用运行状态、故障状态及手自动状态点。

接口说明：1)冷水机组电气控制柜向BAS提供运行状态、故障状态及手自动状态3个信号。

BAS系统提供给冷水机组电气控制柜一个开关量信号用以远程控制设备的启停，BAS系统仅提供通断控制，电流不大于2A，接点电压220VAC，接点独立，不与其他系统共用。

2)冷冻水泵、冷却水泵电气控制柜向BAS提供运行状态、故障状态及手自动状态3个信号。

BAS系统提供给冷冻水泵、冷却水泵电气控制柜一个开关量信号用以远程控制设备的启停，BAS系统仅提供继电器触点通断控制，电流不大于2A，接点电压220VAC，接点为单独，不与其他系统共用。

3)热水泵电气控制柜向BAS提供运行状态、故障状态及手自动状态3个信号。

BAS系统提供给排水泵电气控制柜一个开关量信号用以远程控制设备的启停，BAS系统仅提供继电器触点通断控制，电流不大于2A，接点电压220VAC，接点为单独，不与其他系统共用。

4)冷却塔电气控制柜向BAS提供运行状态、故障状态及手自动状态3个信号。

BAS系统提供给冷却塔电气控制柜一个开关量信号用以远程控制设备的启停，BAS系统仅提供通断控制，电流不大于2A，接点电压220VAC，接点独立，不与其他系统共用。

5)送风机、加压风机控制柜向BAS提供运行状态、故障状态及手自动状态3个信号。

BAS系统提供给送风机电气控制柜一个开关量信号用以远程控制设备的启停，BAS 系统仅提供通断控制，电流不大于2A，接点电压220VAC，接点独立，不与其他系统共用。

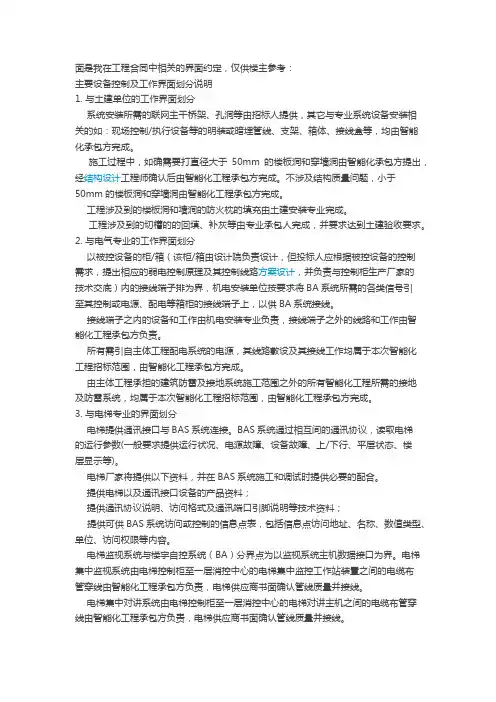

面是我在工程合同中相关的界面约定，仅供楼主参考：主要设备控制及工作界面划分说明1. 与土建单位的工作界面划分系统安装所需的联网主干桥架、孔洞等由招标人提供，其它与专业系统设备安装相关的如：现场控制/执行设备等的明装或暗埋管线、支架、箱体、接线盒等，均由智能化承包方完成。

施工过程中，如确需要打直径大于50mm的楼板洞和穿墙洞由智能化承包方提出，经结构设计工程师确认后由智能化工程承包方完成。

不涉及结构质量问题，小于50mm的楼板洞和穿墙洞由智能化工程承包方完成。

工程涉及到的楼板洞和墙洞的防火枕的填充由土建安装专业完成。

工程涉及到的切槽的的回填、补灰等由专业承包人完成，并要求达到土建验收要求。

2. 与电气专业的工作界面划分以被控设备的柜/箱（该柜/箱由设计院负责设计，但投标人应根据被控设备的控制需求，提出相应的弱电控制原理及其控制线路方案设计，并负责与控制柜生产厂家的技术交底）内的接线端子排为界，机电安装单位按要求将BA系统所需的各类信号引至其控制或电源、配电等箱柜的接线端子上，以供BA系统接线。

接线端子之内的设备和工作由机电安装专业负责，接线端子之外的线路和工作由智能化工程承包方负责。

所有需引自主体工程配电系统的电源，其线路敷设及其接线工作均属于本次智能化工程招标范围，由智能化工程承包方完成。

由主体工程承担的建筑防雷及接地系统施工范围之外的所有智能化工程所需的接地及防雷系统，均属于本次智能化工程招标范围，由智能化工程承包方完成。

3. 与电梯专业的界面划分电梯提供通讯接口与BAS系统连接。

BAS系统通过相互间的通讯协议，读取电梯的运行参数(一般要求提供运行状况、电源故障、设备故障、上/下行、平层状态、楼层显示等)。

电梯厂家将提供以下资料，并在BAS系统施工和调试时提供必要的配合。

提供电梯以及通讯接口设备的产品资料；提供通讯协议说明、访问格式及通讯端口引脚说明等技术资料；提供可供BAS系统访问或控制的信息点表，包括信息点访问地址、名称、数值类型、单位、访问权限等内容。

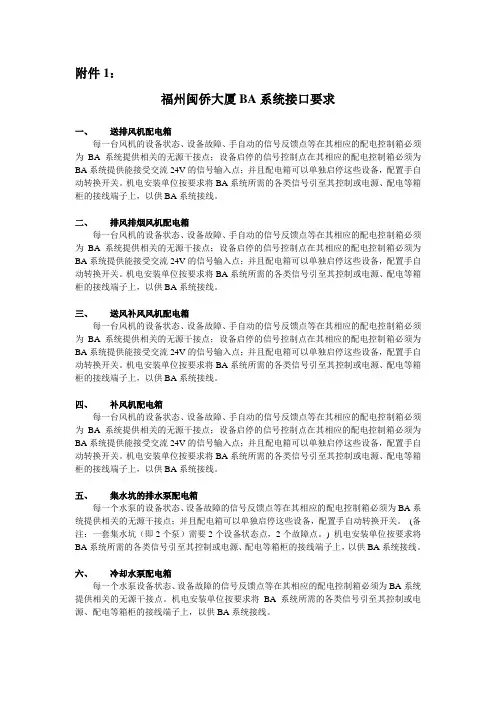

附件1：福州闽侨大厦BA系统接口要求一、送排风机配电箱每一台风机的设备状态、设备故障、手自动的信号反馈点等在其相应的配电控制箱必须为BA系统提供相关的无源干接点；设备启停的信号控制点在其相应的配电控制箱必须为BA系统提供能接受交流24V的信号输入点；并且配电箱可以单独启停这些设备，配置手自动转换开关。

机电安装单位按要求将BA系统所需的各类信号引至其控制或电源、配电等箱柜的接线端子上，以供BA系统接线。

二、排风排烟风机配电箱每一台风机的设备状态、设备故障、手自动的信号反馈点等在其相应的配电控制箱必须为BA系统提供相关的无源干接点；设备启停的信号控制点在其相应的配电控制箱必须为BA系统提供能接受交流24V的信号输入点；并且配电箱可以单独启停这些设备，配置手自动转换开关。

机电安装单位按要求将BA系统所需的各类信号引至其控制或电源、配电等箱柜的接线端子上，以供BA系统接线。

三、送风补风风机配电箱每一台风机的设备状态、设备故障、手自动的信号反馈点等在其相应的配电控制箱必须为BA系统提供相关的无源干接点；设备启停的信号控制点在其相应的配电控制箱必须为BA系统提供能接受交流24V的信号输入点；并且配电箱可以单独启停这些设备，配置手自动转换开关。

机电安装单位按要求将BA系统所需的各类信号引至其控制或电源、配电等箱柜的接线端子上，以供BA系统接线。

四、补风机配电箱每一台风机的设备状态、设备故障、手自动的信号反馈点等在其相应的配电控制箱必须为BA系统提供相关的无源干接点；设备启停的信号控制点在其相应的配电控制箱必须为BA系统提供能接受交流24V的信号输入点；并且配电箱可以单独启停这些设备，配置手自动转换开关。

机电安装单位按要求将BA系统所需的各类信号引至其控制或电源、配电等箱柜的接线端子上，以供BA系统接线。

五、集水坑的排水泵配电箱每一个水泵的设备状态、设备故障的信号反馈点等在其相应的配电控制箱必须为BA系统提供相关的无源干接点；并且配电箱可以单独启停这些设备，配置手自动转换开关。

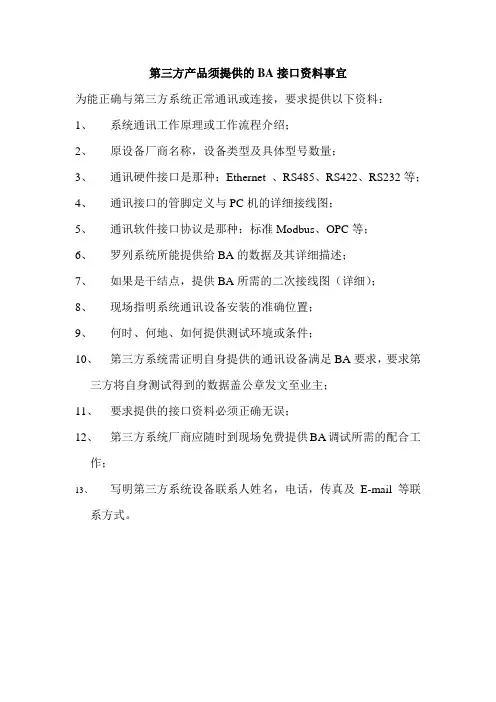

第三方产品须提供的BA接口资料事宜
为能正确与第三方系统正常通讯或连接，要求提供以下资料：
1、系统通讯工作原理或工作流程介绍；
2、原设备厂商名称，设备类型及具体型号数量；
3、通讯硬件接口是那种：Ethernet 、RS485、RS422、RS232等；
4、通讯接口的管脚定义与PC机的详细接线图；
5、通讯软件接口协议是那种：标准Modbus、OPC等；
6、罗列系统所能提供给BA的数据及其详细描述；
7、如果是干结点，提供BA所需的二次接线图（详细）；
8、现场指明系统通讯设备安装的准确位置；
9、何时、何地、如何提供测试环境或条件；
10、第三方系统需证明自身提供的通讯设备满足BA要求，要求第
三方将自身测试得到的数据盖公章发文至业主；
11、要求提供的接口资料必须正确无误；
12、第三方系统厂商应随时到现场免费提供BA调试所需的配合工
作；
13、写明第三方系统设备联系人姓名，电话，传真及E-mail等联
系方式。

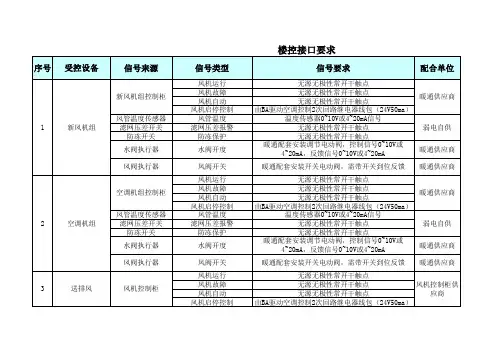

楼宇自控系统接口要求
一、排污泵配电箱接口要求
配电箱中提供给BA系统的接点需统一接至端子排，套号码管，粘贴明确标签。

提供给BA系统的接点为单独接点，不与其他系统共用。

配电箱中提供给BA系统的接点需统一接至端子排，套号码管，粘贴明确标签。

提供给BA系统的接点为单独接点，不与其他系统共用。

1、配电箱接口要求：
配电箱中提供给BA系统的接点需统一接至端子排，套号码管，粘贴明确标签。

提供给BA系统的接点为单独接点，不与其他系统共用。

是否暖通提供。

如果暖通提供，BA系统要求如下：
➢电动二通调节水阀：BA系统提供0-10VDC信号对二通调节阀进行开度控制，要求水阀提供0-10VDC开度反馈信号。

另外，BA提供24VAC电源。

➢新风阀和回风阀执行器：BA系统提供0-10VDC信号对新风阀和回风阀执行器进行开度控制，风阀提供0-10VDC开度反馈信号。

另外，BA提供
24VAC电源。

➢如果都弱电方提供，需要暖通配合安装。

四、新风机接口
1、配电箱接口要求：
配电箱中提供给BA系统的接点需统一接至端子排，套号码管，粘贴明确标签。

提供给BA系统的接点为单独接点，不与其他系统共用。

新风机组回水管上设置了1个电动二通调节阀，新风管上设置了1个电动风阀，需确认电动二通调节阀、新风阀执行器是否暖通提供。

如果暖通提供，BA系统要求如下：。

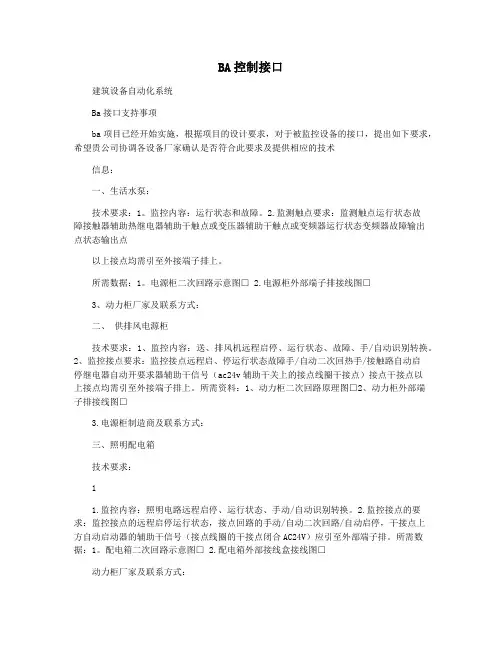

BA控制接口建筑设备自动化系统Ba接口支持事项ba项目已经开始实施，根据项目的设计要求，对于被监控设备的接口，提出如下要求，希望贵公司协调各设备厂家确认是否符合此要求及提供相应的技术信息：一、生活水泵：技术要求：1。

监控内容：运行状态和故障。

2.监测触点要求：监测触点运行状态故障接触器辅助热继电器辅助干触点或变压器辅助干触点或变频器运行状态变频器故障输出点状态输出点以上接点均需引至外接端子排上。

所需数据：1。

电源柜二次回路示意图□ 2.电源柜外部端子排接线图□3、动力柜厂家及联系方式：二、供排风电源柜技术要求：1、监控内容：送、排风机远程启停、运行状态、故障、手/自动识别转换。

2、监控接点要求：监控接点远程启、停运行状态故障手/自动二次回热手/接触路自动启停继电器自动开要求器辅助干信号（ac24v辅助干关上的接点线圈干接点）接点干接点以上接点均需引至外接端子排上。

所需资料：1、动力柜二次回路原理图□2、动力柜外部端子排接线图□3.电源柜制造商及联系方式：三、照明配电箱技术要求：11.监控内容：照明电路远程启停、运行状态、手动/自动识别转换。

2.监控接点的要求：监控接点的远程启停运行状态，接点回路的手动/自动二次回路/自动启停，干接点上方自动启动器的辅助干信号（接点线圈的干接点闭合AC24V）应引至外部端子排。

所需数据：1。

配电箱二次回路示意图□ 2.配电箱外部接线盒接线图□动力柜厂家及联系方式：四、污水泵技术要求：1、监控内容：排污泵运行状态、故障。

2、监控接点要求：监控接点运行状态故障接触热继电要求器辅助干器辅助干接接点点上述触点应连接至外部端子排。

所需资料：1、动力柜二次回路原理图□2、动力柜外部端子排接线图□3.电源柜制造商及联系方式：五、生活水箱及集水井技术要求：1。

监控内容：超高、超低液位报警。

2、监控接点要求：采用液位开关，水箱顶部或水箱盖需留取供液位开关穿电线上的洞。

2为了项目的顺利实施，请将上述所需数据的复印件交给我公司，我公司将检查各厂家留下的Ba接口是否符合Ba控制要求，以便提前沟通解决。

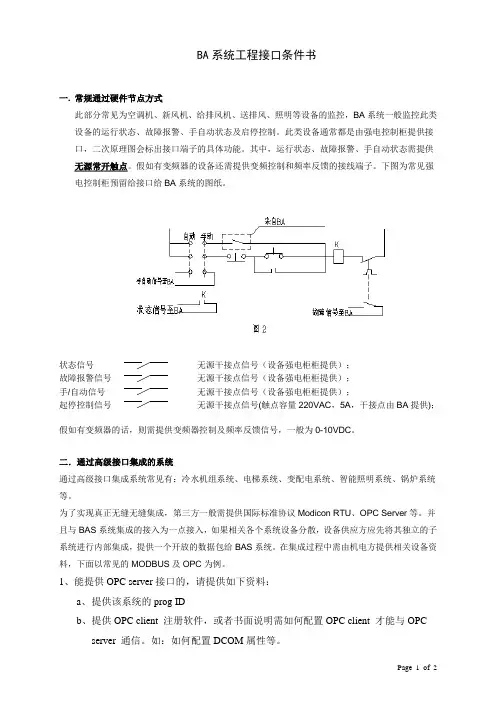

BA系统工程接口条件书一.常规通过硬件节点方式此部分常见为空调机、新风机、给排风机、送排风、照明等设备的监控，BA系统一般监控此类设备的运行状态、故障报警、手自动状态及启停控制。

此类设备通常都是由强电控制柜提供接口，二次原理图会标出接口端子的具体功能。

其中，运行状态、故障报警、手自动状态需提供无源常开触点。

假如有变频器的设备还需提供变频控制和频率反馈的接线端子。

下图为常见强电控制柜预留给接口给BA系统的图纸。

状态信号无源干接点信号（设备强电柜柜提供）；故障报警信号无源干接点信号（设备强电柜柜提供）；手/自动信号无源干接点信号（设备强电柜柜提供）；起停控制信号无源干接点信号(触点容量220VAC，5A，干接点由BA提供)；假如有变频器的话，则需提供变频器控制及频率反馈信号，一般为0-10VDC。

二．通过高级接口集成的系统通过高级接口集成系统常见有：冷水机组系统、电梯系统、变配电系统、智能照明系统、锅炉系统等。

为了实现真正无缝无缝集成，第三方一般需提供国际标准协议Modicon RTU、OPC Server等。

并且与BAS系统集成的接入为一点接入，如果相关各个系统设备分散，设备供应方应先将其独立的子系统进行内部集成，提供一个开放的数据包给BAS系统。

在集成过程中需由机电方提供相关设备资料，下面以常见的MODBUS及OPC为例。

1、能提供OPC server接口的，请提供如下资料：a、提供该系统的prog IDb、提供OPC client 注册软件，或者书面说明需如何配置OPC client 才能与OPCserver 通信。

如：如何配置DCOM属性等。

c、给出Item名称及其表达的内容。

d、还有其他特殊要求也需书面提供。

2、能提供MODBUS协议的，请提供以下资料a、通讯速率，ID地址，停止位，寄存器类型等b、属于MODBUS RTU，MODBUS ASCII或MODBUS TCP哪一种模式寄存器地址表及其表示内容。

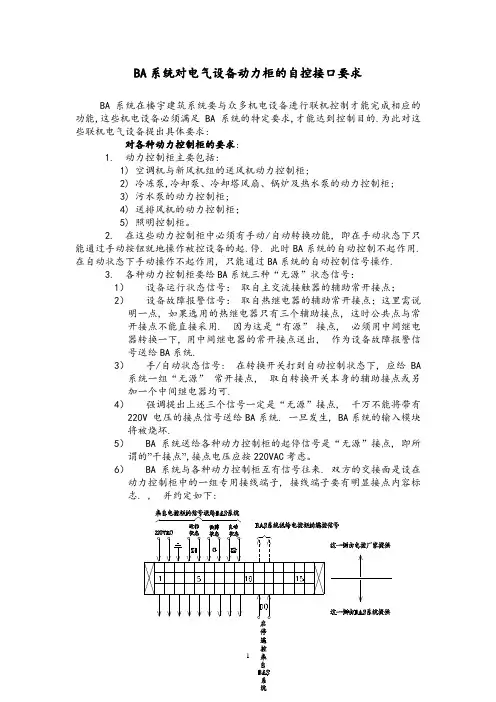

BA系统对电气设备动力柜的自控接口要求BA系统在楼宇建筑系统要与众多机电设备进行联机控制才能完成相应的功能,这些机电设备必须满足BA系统的特定要求,才能达到控制目的.为此对这些联机电气设备提出具体要求:对各种动力控制柜的要求:1. 动力控制柜主要包括:1) 空调机与新风机组的送风机动力控制柜;2) 冷冻泵,冷却泵、冷却塔风扇、锅炉及热水泵的动力控制柜;3) 污水泵的动力控制柜;4) 送排风机的动力控制柜；5) 照明控制柜。

2. 在这些动力控制柜中必须有手动/自动转换功能, 即在手动状态下只能通过手动按钮就地操作被控设备的起.停. 此时BA系统的自动控制不起作用.在自动状态下手动操作不起作用, 只能通过BA系统的自动控制信号操作.3. 各种动力控制柜要给BA系统三种“无源”状态信号：1）设备运行状态信号：取自主交流接触器的辅助常开接点；2）设备故障报警信号：取自热继电器的辅助常开接点；这里需说明一点, 如果选用的热继电器只有三个辅助接点, 这时公共点与常开接点不能直接采用. 因为这是“有源”接点, 必须用中间继电器转换一下, 用中间继电器的常开接点送出, 作为设备故障报警信号送给BA系统.3）手/自动状态信号: 在转换开关打到自动控制状态下, 应给BA系统一组“无源”常开接点, 取自转换开关本身的辅助接点或另加一个中间继电器均可.4）强调提出上述三个信号一定是“无源”接点, 千万不能将带有220V 电压的接点信号送给BA系统. 一旦发生, BA系统的输入模块将被烧坏.5）BA系统送给各种动力控制柜的起停信号是“无源”接点, 即所谓的”干接点”,接点电压应按220VAC考虑。

6）BA系统与各种动力控制柜互有信号往来. 双方的交接面是设在动力控制柜中的一组专用接线端子, 接线端子要有明显接点内容标志. , 并约定如下:7）BA系统的端子应做成独立的端子排。

对各种接口的要求:1）冷水机组接口需要冷水机组厂商提供标准的BACNet或MOD-BUS接口协议，并提供接口协议的参数；2）变配电系统接口需要提供标准的MOD-BUS接口协议。

竭诚为您提供优质文档/双击可除ba接口规范篇一：ba接口及相关要求对外工作联系单篇二：ba接口要求关于楼控系统与其系统配合要求一.楼控系统与其监控设备接口要求冷冻水泵、冷却水泵、冷水机组、冷却塔风机、空调机组、新风机组、诱导风机、双速风机、热交换机、送风机、排风机、电热风幕：1.每个设备的动力盘或控制盘应向楼宇自控系统提供一个反映该设备运行状态的干触点(触点闭合表示设备运行，触点断开表示设备停止)，一个反映该设备自动状态的干触点(触点闭合表示设备在自动状态，只能远方控制；触点断开表示设备在手动状态，只能本地控制)，一个反映该设备故障报警的干触点(触点闭合表示设备故障报警，触点断开表示设备正常)，经与设计院沟通后，诱导风机、电热风幕部分无预留故障报警点；同时应接受楼宇自控系统提供的一个干触点(触点容量为220Vac/3a,触点闭合表示楼宇自控系统远方启动该设备，触点断开表示楼宇自控系统远方停止(ba接口规范)该设备),以便楼宇自控系统对其进行远方控制，并将上述接口点接到专用的接线端子上。

设备如有变频控制器，还需要向楼宇自控系统提供一个反映该变频器频率的模拟输入信号（提供0~10Vdc模拟输入，并线性对应变频器的频率0~50hz），同时接受楼宇自控系统提供的模拟输出信号(提供0~10Vdc模拟输出,并线性对应变频器的频率0~50hz)以便控制变频器。

2.空调机组及新风机组的新风阀门及回风阀门订货要求：阀门的轴应伸出表面80毫米以上，直径应在10~18毫米之间，以方便楼宇自控系统的新风阀门及回风阀门驱动器的安装及控制。

排污泵：3.每个设备的动力盘或控制盘应向楼宇自控系统提供一个反映该设备运行状态的干触点(触点闭合表示设备运行，触点断开表示设备停止)，一个反映该设备自动状态的干触点(触点闭合表示设备在自动状态，只能远方控制；触点断开表示设备在手动状态，只能本地控制)，一个反映该设备故障报警的干触点(触点闭合表示设备故障报警，触点断开表示设备正常)，并将上述接口点接到专用的接线端子上。

对外工作联系单主送部门人员项目合肥皇冠假日酒店联系主题接口要求项目编号□紧急□请审阅□请批注□请答复□请传阅楼宇自控系统需电气配电柜配合接口的说明接口类型：1)DO：开关量输出，即BAS系统提供给相关专业的开关量信号，BAS系统提供通断控制，电流不大于2A，接点电压220VAC，接点为单独，不与其他系统共用启停点。

2)DI：开关量输入，即相关专业提供给BAS系统的开关量信号，要求为无源接点，接点为单独，不与其他系统共用运行状态、故障状态及手自动状态点。

接口说明：1)冷水机组电气控制柜向BAS提供运行状态、故障状态及手自动状态3个信号。

BAS系统提供给冷水机组电气控制柜一个开关量信号用以远程控制设备的启停，BAS系统仅提供通断控制，电流不大于2A，接点电压220VAC，接点独立，不与其他系统共用。

2)冷冻水泵、冷却水泵电气控制柜向BAS提供运行状态、故障状态及手自动状态3个信号。

BAS系统提供给冷冻水泵、冷却水泵电气控制柜一个开关量信号用以远程控制设备的启停，BAS系统仅提供继电器触点通断控制，电流不大于2A，接点电压220VAC，接点为单独，不与其他系统共用。

3)热水泵电气控制柜向BAS提供运行状态、故障状态及手自动状态3个信号。

BAS系统提供给排水泵电气控制柜一个开关量信号用以远程控制设备的启停，BAS系统仅提供继电器触点通断控制，电流不大于2A，接点电压220VAC，接点为单独，不与其他系统共用。

4)冷却塔电气控制柜向BAS提供运行状态、故障状态及手自动状态3个信号。

BAS系统提供给冷却塔电气控制柜一个开关量信号用以远程控制设备的启停，BAS系统仅提供通断控制，电流不大于2A，接点电压220VAC，接点独立，不与其他系统共用。

5)送风机、加压风机控制柜向BAS提供运行状态、故障状态及手自动状态3个信号。

BAS系统提供给送风机电气控制柜一个开关量信号用以远程控制设备的启停，BAS 系统仅提供通断控制，电流不大于2A，接点电压220VAC，接点独立，不与其他系统共用。

TO 陈工RE：关于BA与其他强弱电配合单位要求FORM：霍尼韦尔（中国）有限公司西区技术支持张志启No：CQ－2013/12/27您好！关于项目控制点位对强电要求，具体说明如下：1 排风机风机启停控制（DO点）：需要预留开关量启停远控点，便于BAS远程控制。

风机运行状态（DI点）：需要预留运行状态无源干触接口，便于BAS随时监测风机的运行状态。

故障报警（DI点）：需要预留故障报警无源干触接口，便于BAS随时监测故障及报警自动或手动状态显示（DI点）：需要预留自动或手动状态无源干触接口，便于应急时启用与检测，并监测手/自动状态。

2 排烟机风机运行状态（DI点）：需要预留运行状态无源干触接口，便于BAS随时监测风机的运行状态。

故障报警（DI点）：需要预留故障报警无源干触接口，便于BAS随时监测故障及报警3 正压风机机风机运行状态（DI点）：需要预留运行状态无源干触接口，便于BAS随时监测风机的运行状态。

故障报警（DI点）：需要预留故障报警无源干触接口，便于BAS随时监测故障及报警4 送风机风机启停控制（DO点）：需要预留开关量启停远控点，便于BAS远程控制。

风机运行状态（DI点）：需要预留运行状态无源干触接口，便于BAS随时监测风机的运行状态。

故障报警（DI点）：需要预留故障报警无源干触接口，便于BAS随时监测故障及报警自动或手动状态显示（DI点）：需要预留自动或手动状态无源干触接口，便于应急时启用与检测，并监测手/自动状态。

5 排风机(变频)风机启停控制（DO点）：需要预留开关量启停远控点，便于BAS远程控制。

风机运行状态（DI点）：需要预留运行状态无源干触接口，便于BAS随时监测风机的运行状态。

故障报警（DI点）：需要预留故障报警无源干触接口，便于BAS随时监测故障及报警自动或手动状态显示（DI点）：需要预留自动或手动状态无源干触接口，便于应急时启用与检测，并监测手/自动状态。

变频器启停（DO点）：需要预留开关量启停远控点，便于BAS远程控制。

BA系统对电气设备动力柜的自控接口要求1. 引言在现代工业生产中，电气设备动力柜起到了非常重要的作用，它负责控制和保护工艺设备的正常运行。

而为了实现对电气设备动力柜的自动控制和监控，需要与BA（Building Automation）系统进行接口连接。

本文档将详细介绍BA系统对电气设备动力柜的自控接口的要求。

2. 接口类型BA系统对电气设备动力柜的自控接口可以分为以下两种类型：2.1 数字接口数字接口是指通过数字信号进行数据的传送和控制的接口。

BA系统可以通过数字接口与电气设备动力柜进行通信，实现对其的控制和监控。

数字接口要求具备以下特点：•支持高速数据传输，以保证实时性和准确性。

•支持双向通信，实现BA系统对电气设备动力柜的控制和监控。

•具备稳定可靠的数据传输能力，以保证通信的可靠性。

2.2 模拟接口模拟接口是指通过模拟信号进行数据的传送和控制的接口。

BA系统可以通过模拟接口获取电气设备动力柜的运行状态和参数，并根据需要进行控制操作。

模拟接口要求具备以下特点：•支持模拟信号的输入和输出，以实现对电气设备动力柜状态的监测和控制。

•具备高精度的模拟信号采集和输出能力，以确保数据的准确性。

•具备稳定可靠的电路设计，以保证接口的稳定性和可靠性。

3. 接口协议为了实现BA系统与电气设备动力柜的无缝连接，需要确定一种适合双方通信的接口协议。

常用的接口协议包括 MODBUS、BACnet、OPC UA 等。

根据具体的需求和系统要求，确定适合的接口协议，并在设计和实施过程中遵循该协议的规定和标准。

4. 接口要求根据对电气设备动力柜的自动控制和监控的要求，BA系统对电气设备动力柜的自控接口需求如下：•支持实时数据传输和监控，实现对电气设备动力柜的实时状态监测。

•具备对电气设备动力柜进行远程控制的能力，实现对其运行状态的远程操作和控制。

•具备告警功能，能够及时监测并处理电气设备动力柜的故障和异常情况。

•具备数据存储和查询功能，能够记录和查询电气设备动力柜的历史数据和运行记录。

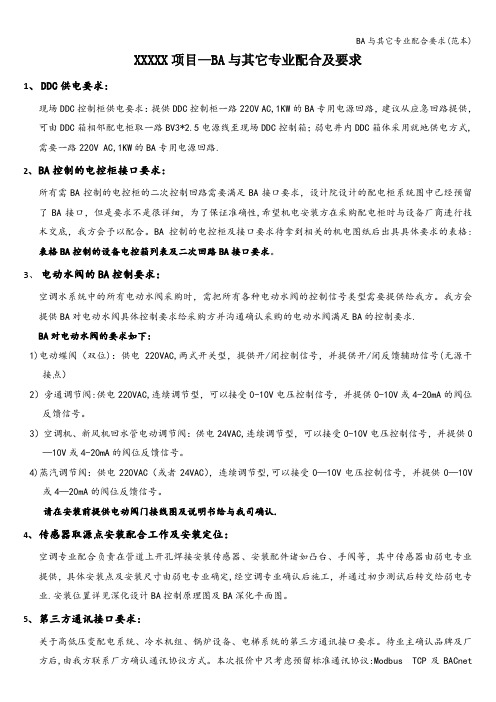

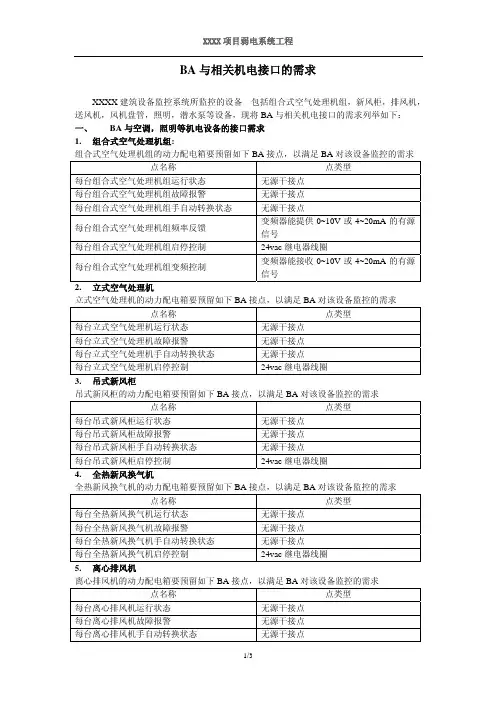

XXXXX项目—BA与其它专业配合及要求1、DDC供电要求:现场DDC控制柜供电要求：提供DDC控制柜一路220V AC,1KW的BA专用电源回路，建议从应急回路提供，可由DDC箱相邻配电柜取一路BV3*2.5电源线至现场DDC控制箱；弱电井内DDC箱体采用就地供电方式,需要一路220V AC,1KW的BA专用电源回路.2、BA控制的电控柜接口要求:所有需BA控制的电控柜的二次控制回路需要满足BA接口要求，设计院设计的配电柜系统图中已经预留了BA接口，但是要求不是很详细，为了保证准确性,希望机电安装方在采购配电柜时与设备厂商进行技术交底，我方会予以配合。

BA控制的电控柜及接口要求待拿到相关的机电图纸后出具具体要求的表格:表格BA控制的设备电控箱列表及二次回路BA接口要求。

3、电动水阀的BA控制要求：空调水系统中的所有电动水阀采购时，需把所有各种电动水阀的控制信号类型需要提供给我方。

我方会提供BA对电动水阀具体控制要求给采购方并沟通确认采购的电动水阀满足BA的控制要求.BA对电动水阀的要求如下:1)电动蝶阀（双位)：供电220VAC,两式开关型，提供开/闭控制信号，并提供开/闭反馈辅助信号(无源干接点）2）旁通调节阀:供电220VAC,连续调节型，可以接受0-10V电压控制信号，并提供0-10V或4-20mA的阀位反馈信号。

3）空调机、新风机回水管电动调节阀：供电24VAC,连续调节型，可以接受0-10V电压控制信号，并提供0—10V或4-20mA的阀位反馈信号。

4)蒸汽调节阀：供电220VAC（或者24VAC），连续调节型,可以接受0—10V电压控制信号，并提供0—10V或4—20mA的阀位反馈信号。

请在安装前提供电动阀门接线图及说明书给与我司确认.4、传感器取源点安装配合工作及安装定位：空调专业配合负责在管道上开孔焊接安装传感器、安装配件诸如凸台、手阀等，其中传感器由弱电专业提供，具体安装点及安装尺寸由弱电专业确定,经空调专业确认后施工，并通过初步测试后转交给弱电专业.安装位置详见深化设计BA控制原理图及BA深化平面图。

楼宇自控系统楼宇自控系统(BAS)(BAS)(BAS)对变配电系统的监测要求与方案说明对变配电系统的监测要求与方案说明对变配电系统的监测要求与方案说明依据弱电系统设计要求，楼宇自控对变配电系统进行监测，要求如下：一． 硬接点要求硬接点要求：楼宇自控需要对变压器、配电柜及发电机组的开关状态、故障报警状态进行监测。

为实现这一功能，与配电系统的接口要求如下：（1）BAS 对上述设备只监不控。

（2）配电系统供应商须就每台变压器运行状态及超温报警提供相应的无源干接点（DI）及接线图。

（3）配电系统供应商须就每台配电柜的开关状态及故障状态提供相应的无源干接点（DI）及接线图。

（4）发电机组供应商须在发电机组配电箱内提供开关状态及故障状态的无源干接点（DI）及接线图，并提供油位检测信号及机组转速信号。

（5）上述监控点位亦可由变配电供应商完成监测后，对外提供BA 接口及开放通信协议，由BA 系统集入其管理平台。

二． 通信通信要求要求要求：变配电系统采用多功能电表对高低压进出线柜及发电机组的配电参数进行监测。

配电柜出厂前预先安装好多功能智能电表（智能电表建议由配电系统供应商提供）。

各多功能智能电表连接成一个子网，并对外提供BA 接口及开放通信协议后由BA 系统集入其管理平台。

具体具体通通信要求要求如下如下如下： （1） 提供通信协议方式：MODBUS，OPC 或串口协议，提供协议的具体内容（通信格式、参数内容、数据格式等）。

（2） 提供通讯物理方式：（RS232接口、RS485/422接口、通过网卡和局域网相连等）（3） 明确协议类型：（以串行通讯为例）如异步串行通讯接插件引脚的定义；串行通讯数据格式和通讯参数（波特率、起始位、数据位、停止位、校验位、数据段或数据帧结构）；串行通讯的呼叫联络应答方式；所有读/写控制命令（代码）；全部数据结构和数据选址方法；异步通讯的定时规则；建立上位机通讯所必需的一切材料。

（4）明确信号内容：提供可读取的信号内容，包括数值、描述、单位等，如：低压进线柜的三相电压、三相电流、有功功率、无功功率、功率因素和用电量；低压进线柜的开关状态和故障报警。

序号BA 接口施工部位新风机配电箱12送风机、排风机配电箱BA 接口要求接口要求新风机的设备状态、设备故障、手自动的信号反馈点等在其相应的配电控制箱必须为 BA 系统提供相关的无源干接点；新风机启停的信号控制点在其相应的配电控制箱必须为BA系统提供能接受交流 24V 的信号输入点；并且配电箱可以单独启停这些设备，配置手自动转换开关。

新风机的电动二通阀的控制信号需为DC0-10V 或 4-20MA 。

设备状态、设备故障、手自动的信号反馈点等在其相应的配电控制箱必须为 BA 系统提供相关的无源干接点；设备启停的信号控制点，在其相应的配电控制箱必须为BA系统提供能接受交流 24V 的信号输入点；并且配电箱可以单独启停这些设备，配置手自动转换开关。

每台潜水泵的设备状态、设备故障、手自动的信号反馈点等在其相应的配电控制箱都必须为 BA 系统提供相关的无源干接点，设备启停给排水集水坑潜水泵配电3的信号控制点，在其相应的配电控制箱必须为箱BA 系统提供能接受交流24V 的信号输入点；并且配电箱可以单独启停这些设备，配置手自动转换开关。

照明的设备状态、手自动的信号反馈点等在其相应的配电控制箱必须为BA系统提供相关的无源干接点；照明启停的信号控制点在其相4照明配电箱应的配电控制箱必须为BA系统提供能接受交流24V 的信号输入点；并且配电箱可以单独启停这些设备，配置手自动转换开关。

电力监控系统接口、发电机组接口、电梯集控电力监控系统接口、发电机系统接口、变频空调系统接口为 BA 系统提供5 组接口、电梯集控系统接Modbus 或 OPC 通用协议的通讯接口，硬件接口、变频空调系统接口口为 Ethernet、 RS485 或 RS232。
