滤波电路原理分析
滤波电路是一种电子电路，用于去除信号中的噪声或频率分量，只保留所需的信号成分。
其原理基于信号的频域特性，通过选择合适的滤波器类型和参数来实现。
滤波电路通常由被滤波的信号输入端、滤波器和输出端组成。
滤波器是该电路的核心部件，根据信号的频率特性选择适当的滤波器类型。
常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
低通滤波器用于去除高频信号，只保留低频部分。
其工作原理是将高频信号的能量耗散或削弱，使得只有低频信号可以通过。
高通滤波器则相反，只保留高频信号。
带通滤波器用于选择一个特定频率范围内的信号，滤除其他频率的信号。
其原理是在一定频率范围内提供通路，而在其他频率上提供阻断。
带阻滤波器则用于滤除某个特定频率范围内的信号，只传递其他频率的信号。
其原理是在一定频率范围内提供阻断，而在其他频率上提供通路。
滤波电路根据滤波器的类型和参数，可以实现不同程度的滤波效果。
常见的滤波电路包括RC滤波器、RL滤波器、LC滤波
器和活动滤波器等。
它们通过选择合适的电容、电感或运算放大器等元件参数，实现对信号的滤波功能。
此外，滤波电路还需要考虑一些其他因素，如滤波器的频率响应、相移以及失真等。
这些因素会影响滤波电路对信号的处理效果，需要通过合理设计和选择元器件来解决。
总之，滤波电路的原理是根据信号的频域特性选择合适的滤波器类型和参数，实现对信号的滤波功能。
它在电子电路中起到去噪和频率选择的作用，广泛应用于各种电子设备和通信系统中。
简述滤波电路的原理及应用一、滤波电路的原理滤波电路是一种能够选择特定频率范围内信号的电路，其原理是基于电容、电感和电阻的特性（RC、RLC电路）。
滤波电路的主要作用是滤除杂散信号，提取需要的信号成分，使其保持较稳定的幅度和相位。
滤波电路的原理可以分为两种：低通滤波和高通滤波。
1. 低通滤波低通滤波电路可以通过滤除高频信号，使得低于截止频率的信号通过，而高于截止频率的信号被滤除。
其原理是通过增加电容或电感的阻抗来实现。
常见的低通滤波电路有RC低通滤波器和RLC低通滤波器。
•RC低通滤波器：通过连接电阻和电容组成的电路，使得高频信号被短路，只有低频信号通过。
•RLC低通滤波器：在RC电路的基础上，引入电感，通过改变电感和电容的数值实现截止频率的调整，进一步滤除高频信号。
2. 高通滤波高通滤波电路可以通过滤除低频信号，使得高于截止频率的信号通过，而低于截止频率的信号被滤除。
其原理是通过改变电容和电感的阻抗来实现。
常见的高通滤波电路有RC高通滤波器和RLC高通滤波器。
•RC高通滤波器：通过连接电阻和电容组成的电路，使得低频信号被短路，只有高频信号通过。
•RLC高通滤波器：在RC电路的基础上，引入电感，通过改变电感和电容的数值实现截止频率的调整，进一步滤除低频信号。
二、滤波电路的应用滤波电路在电子设备和通信系统中具有广泛的应用。
1. 信号处理滤波电路在信号处理中起到重要的作用。
通过选择适当的滤波电路，可以滤除噪声和干扰信号，提取出需要的信号成分。
例如，在音频设备中，使用低通滤波器去除高频噪声，使得音频信号更加纯净；在无线通信系统中，使用带通滤波器选择特定频段的信号，排除其他频段的干扰。
2. 电源滤波电源滤波电路用于去除电源信号中的高频噪声，提供稳定的直流电源。
在电子设备中，电源不稳定会对各个模块的正常工作产生干扰，因此需要使用滤波电路进行稳定化处理。
常见的电源滤波电路包括LC滤波器和小信号RC滤波器。
3. 无线通信系统滤波电路在无线通信系统中也应用广泛。

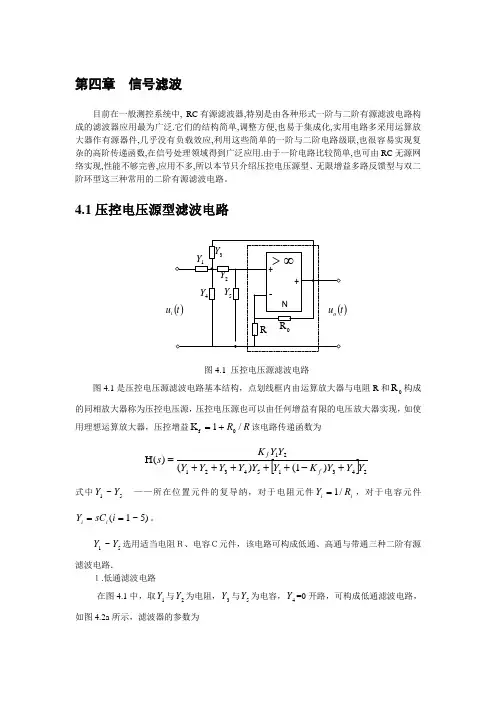

第四章 信号滤波目前在一般测控系统中, RC 有源滤波器,特别是由各种形式一阶与二阶有源滤波电路构成的滤波器应用最为广泛.它们的结构简单,调整方便,也易于集成化,实用电路多采用运算放大器作有源器件,几乎没有负载效应,利用这些简单的一阶与二阶电路级联,也很容易实现复杂的高阶传递函数,在信号处理领域得到广泛应用.由于一阶电路比较简单,也可由RC 无源网络实现,性能不够完善,应用不多,所以本节只介绍压控电压源型、无限增益多路反馈型与双二阶环型这三种常用的二阶有源滤波电路。
4.1压控电压源型滤波电路u i )图4.1 压控电压源滤波电路图4.1是压控电压源滤波电路基本结构，点划线框内由运算放大器与电阻R 和0R 构成的同相放大器称为压控电压源，压控电压源也可以由任何增益有限的电压放大器实现，如使用理想运算放大器，压控增益R R /1K 0f +=该电路传递函数为[]24315432121)1()()(H Y Y Y K Y Y Y Y Y Y Y Y K s f f +-+++++=式中51~Y Y ——所在位置元件的复导纳，对于电阻元件i i R Y /1=，对于电容元件)5~1(==i sC Y i i 。
51~Y Y 选用适当电阻Ｒ、电容Ｃ元件，该电路可构成低通、高通与带通三种二阶有源滤波电路．１.低通滤波电路在图4.1中，取1Y 与2Y 为电阻，3Y 与5Y 为电容，4Y =0开路，可构成低通滤波电路，如图4.2a 所示，滤波器的参数为RR 1K K 0f p +==21210C C R R 1=ω22f2110C R K -1R 1R 1C 1+⎪⎪⎭⎫ ⎝⎛+=αω 2．高通滤波电路在图4.1中，取3Y 与5Y 为电阻，1Y 与2Y 为电容，4Y =0开路，可构成高通滤波电路，如图4.2b 所示，该电路相当于图4.2a 低通电路中，电阻R 与电容C 位置互换，滤波参数为RR K K f 0p 1+==21210C C R R 1=ω11f 2120C R K -1C 1C 1R 1+⎪⎪⎭⎫ ⎝⎛+=αωu i )a ）1R )b ）)c ）2R a ）低通滤波电路 b ）高通滤波电路 c ）带通滤波电路图4.2 压控电压源型二阶滤波电路3．带通滤波电路R )图4.3 压控电压源型二阶带阻滤波电路用压控电压源构成的二阶带阻滤波电路也有多种形式，图4.3是一种基于RC 双T 网络的二阶带阻滤波电路，双T 网络必须具有平衡式结构，()()32121321R C C R R C R R ++=，或213R //R R =，213C //C C =。
