第5章 村镇给排水工程规划PPT课件

消防用水是一种突发性的用水,村镇规模越小,消防用水 量所占的比例就越大。村镇消防给水应满足以下要求:
(1)具备给水管网条件的村镇,其管网及消火栓的布置、 水量、水压应符合国家现行的标准《建筑设计防火规范》 (GBJ1687,2001年版)有关消防给水的规定。
(2)不具备给水管网条件的村镇,应充分利用河湖、池塘、 水渠等水源,设置可靠的取水设施,因地制宜地规划建设 消防给水设施。 (3)天然水源或给水管网不能满足消防用水时,宜设置消防 水池,寒冷地区的消防水池应采取防冻措施
全国村镇的给排水普及率还很低,大多数村镇还处于起步 阶段。但在部分经济发达地区,由于经济的持续高速发展, 村镇规模的迅速扩大，人们生活水平的提高,村镇用水量 急剧攀升。由于长期忽视污水处理,水环境污染越来越严 重,可用水资源逐步枯竭,水资源成为村镇可持续发展的瓶 颈。
第5章 村镇给排水工程规划
村镇给水排水规划的主要任务,是用可持续发展 的观念,经济合理、长期安全可地供应人们生 活和生产活动中所需要的水以及用以保障人民 生命财产安全的消防用水,并满足人们对水量、 水质和水压的要求;同时组织排除（包括必要 的处理)生产污废水、生活污水和雨水。做到 水有来源,排有去处, 满足生产需要,方便居民生 活,改善村镇环境,为发展生产和提高人民生活 水平服务。
1.2村镇用水量的预测
村镇给水的用水量应包括生活、生产、消防、浇洒道路和绿 地、管网漏失水量和未预见水量。
1 )生活用水量
(1)居住建筑生活用水
居住建筑生活用水包括居民的饮用、洗涤、烹饪和清洁卫生 等用水,它和室内建筑设备水平、各地经济条件、供水方式、 居住条件、气候条件、生活习惯等因素有关,可根据国家现行 的标准《建筑气候区划标准) (GB50178)的所在区域进行预测 计算。
(1)取水工程。把所需的水量从水源取上来,一 般包括取水构筑物和取水泵房。 (2)净水工程。把取上来的水经过适当的净化和 消毒处理,使水质满足使用要求。一般包括净化 构筑物及消毒设备。 (3)输配水工程。将净化处理后的水以一定的压 力,通过管道系统输送到各用水点。
村镇给水系统
取水工程
净水工程
输配水工程
1.1村镇给水工程规划的任务和一般原则
(5)村镇工业生产用水应根据生产工艺尽量重复使用,节约 用水。 (6)给水工程规划应优先采用节水技术、新技术、新工艺。 (7)选择水源时应在保证水量的前提下,采用优质水源以确 保居民健康。 (8)输配水工程是给水工程投资的主要部分,约占总投资 的50%~80% ,应做多方案比较。 (9)给水工程规划,应执行现行的《城市给水工程规划规 范》( GB50282 98) ,并符合国家与地方城乡建设、卫生、 电力、公安、环保、农业、水利等有关部门的规定。
2)生产用水量 生产用水量应包括村镇工业用水量、农业用水 量,可按所在省、自治区、直辖市政府的有关 规定进行计算。 生产用水量指的是生产单位数量产品所消耗的 水量,但由于品种繁杂，各地的情况也不同,确 定此项用水量时应根据当地实际情况,按当地政 府的有关规定进行计算。
1.2村镇用水量的预测
3）消防用水量
根据供水对象（居住区、企业、各类公共建筑等)分类：
用水类型
生活用水
生产用水
居住区生活用水 饮用水
洗衣、洗澡 厕所用水
企业职工生活用水 饮用水 淋浴
消防用水
道路绿化用水
管网漏水 未预见漏水
村镇农业 工业生产
用水
公共建筑用水
返回
1.1村镇给水工程规划的任务和一般原则
2)村镇给水系统组成 村镇给水系统组成一般比城市给水简单,常由取 水、净水、输配水三部分组成
(2)公共建筑生活用水
由于村镇公共建筑与城市公共建筑的功能、设施及要求等没 有实质差别，因此可根据建筑物的性质、规模,根据《城市给 水工程规划规范》(GBJ5028 98)的有关规定进行计算。为便 于规划操作,公共建筑的用水量也可按居住建筑生活用水量的 8%-25%进行估算。
1.2村镇用水量的预测
第5章 村镇给排水工程规划

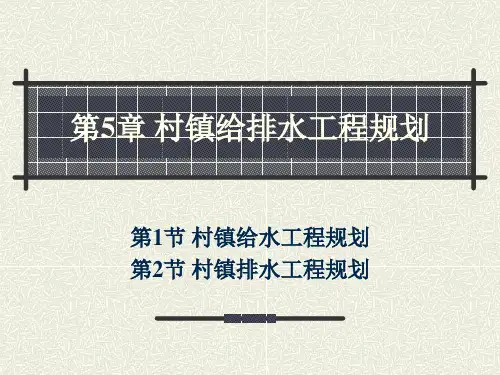

第1节 村镇给水工程规划 第2节 村镇排水工程规划
第5章 村镇给排水工程规划
村镇给水工程向居民提供高质量的饮用水,能提高居民的 生活卫生水平,减少疾病,缩小城乡差别,同时为村镇经济 发展创造必要的条件;
村镇排水工程来收集、输送、处理和利用各种废水,保障 广大居民的健康和正常生活,保护环境免受污染。
1.1村镇给水工程规划的任务和一般原则
4)村镇给水系统规划的一般原则
(1)村镇给水工程规划应能在一定的设计年限内保证供 应所需要的水量并符合水质、水压的要求。 (2)给水工程规划必须正确处理各种用水之间的关系, 使资源得到充分合理的利用。 (3)村镇给水工程应按近期需要设计,但也要考虑远期发 展,留有余量，做到远近结合,全面规划。 (4)给水系统的布置(统一、分区、分质和水压等)应根 据水源、地形、村镇企业用水要求及原有给水工程等 条件综合考虑后确定,必要时提出不同方案进行技术经 济比较。
第1节村镇给水工程规划
1.1村镇给水工程规划的任务和一般原则 1)村镇用水类型 村镇给水系统的供水对象一般有村镇居住区、 企业、各类公共建筑等。各供水对象对水量、 水质和水压有不同的要求,概括起来可分为4种 用水类型。 (1)生活用水 (2)生产用水 (3)消防用水 (4)村镇 浇洒道路和绿化用水 除了上述各项用水类型外,还有管网漏水量及未 预见水量等。
（取水构筑物、泵房）
（净化构筑物、消毒设备）
（清水泵房、调节构筑物 、输配水管道）
返回
1.1村镇给水工程规划的任务和一般原则
1.1村镇给水工程规划的任务和一般原则
3）给水系统规划的内容 给水工程从提出到实施包括规划、设计、施工、运转4 个阶段。集中式给水工程规划的主要内容有: (1)确定各项用水量标准,预测村镇用水总量。 (2)合理评估村镇水资源的开发利用情况,做好村镇用水 的供需平衡,符合可持续发展的要求。 (3)合理选择水源,确定取水口位置、取水方式和卫生防 护方案。 (4)确定给水系统的形式和组成。 (5)选择水厂位置,确定水厂规模和水质处理工艺。 (6)合理布置输配水干管和主要供水设施。 (7)确定水源地的保护范围和保护措施。 (8)进行必要的技术经济分析。
