10.靶材可製作成各種形狀，配合機台的特殊設計做更好的控制及最有效率的生產。
濺鍍系統
原理:
主要利用輝光放電(glow discharge)將氬氣(Ar)離子撞擊靶材(target)表面,靶材的原子被彈出而堆積在基板表面形成薄膜。濺鍍薄膜的性質、均勻度都比蒸鍍薄膜來的好,但是鍍膜速度卻比蒸鍍慢很多。若靶材為金屬，則使用DC(直流)電場即可；若為非金屬，則因靶材表面會累積正電荷，導致往後之正離子與之相斥而無法繼續吸引正離子，使得濺鍍無法進行，所以，改為RF電場(因場的振盪頻率變化太快，使得正離子跟不上變化，而讓RF in的地方呈現陰極效應)即可解決問題。
6.濺射粒子幾不受重力影響，靶材與基板位置可自由安排。
7.基板與膜的附著強度是一般蒸鍍膜的10倍以上，且由於濺射粒子帶有高能量，在成膜面會繼續表面擴散而得到硬且緻密的薄膜，同時此高能量使基板只要較低的溫度即可得到結晶膜。
8.薄膜形成初期成核密度高，可生產10nm以下的極薄連續膜。
9.靶材的壽命長，可長時間自動化連續生產。
一般來說，利用濺鍍製程進行薄膜披覆有幾項特點：
1.金屬、合金或絕緣物雜的靶材製作出同一組成的薄膜。
3.利用放電氣氛中加入氧或其他的活性氣體，可以製作靶材物質與氣體分子的混合物或化合物。
4.靶材輸入電流及濺射時間可以控制，容易得到高精度的膜厚。
5.較其他製程利於生產大面積的均一薄膜。

合集下载

PVD(Sputter)介绍ppt

PVD(Sputter)介绍ppt

PVD（Sputter）介绍
-
PVD（Sputter）介绍
1:PVD:即物理气相沉积(Physicql Vapor Deposition)的简称,包括真空蒸发镀膜,溅 射镀膜,离子束和离子助,外延膜沉积技术 等四大类. 2:PECVD:即等离子增强化学气相沉积
(Plasma-Enhanced Chmical vapor
-
PVD（Sputter）介绍
图2 Sputter溅镀模型
气体 固体
图3 Sputter溅镀后原子分子运动模型
-
图4 溅射原子弹性碰撞模型
PVD（Sputter）介绍
二、磁控溅镀相关知识： 1、物理依据：在磁感强度为B的磁场中，电荷
为q、运动速度为 v的带电粒子，所受的磁场力为F
称为洛仑兹力，F=qvXB 。如பைடு நூலகம்示
起辉时的发光过程解释如下： 当输入真空室的反应气体或溅镀气体被高速 旋转的电子碰撞后，气体与电子发生一系列 的解离、激发、附着等过程，由于部分电子 能量不足，便会把气体激发成亚稳态，
e + A → A* + e A* → A + hv (光子) 而亚稳态由于其外层电子的活跃性强，会回 到气体的稳定态，多余的能量就以光子的形 式释放出来。如图：
Deposition),其他还有LPCVD ,MOCVD, 等. APCVD
-
PVD（Sputter）介绍
一、Sputter（溅镀）定义及种类： 1、定义：所谓溅镀(Sputter)乃指物体以离子撞击时，被
溅射飞散出.具体过程:被电离之气体离子如Ar离子等受到阴 极加速快速与靶材表面撞击时，在靶材表面被电场所放出的 电子中和而呈中性，但仍保存其运动能量与植入靶材内部， 而靶材固体内部受此异离子植入而损伤其结晶，同时构成结 晶格的原子间相互重复碰撞，最终使表面的原子及分子被放 出至界外。如此原子大小的粒子从固体表面撞击分离而构成 离子，此称为溅镀（Sputter），又称电浆放电。如果将气体 加热至极高温或任其与高能量粒子相撞击，电子可由原分子 中释出，形成一带正负电粒子的集合体，称为电浆或等离子 体（Plasma）；
溅镀的原理

溅镀的原理


3.2 当靶材变薄后，由于靶与透明片距离增加，所以成膜率将减少，请适时调整成膜率。
3.3 当仅溅镀一种材质的靶材时，请尽量降低透明片的温度以使溅镀粒子打到透明片上不致得到过多能量，因而破坏键结，又反弹回去(适用于CD、DVD)。但在镀多层膜时，镀第二层以上时即需提高温度以使溅镀面温度与尽量与溅镀粒子温度接近，增加界面间的平整性(适用于CD-RW、DVD-RAM)。
1、直流溅镀（DC Sputtering）原理：(适合导体材料的溅镀)
在真空溅镀舱中打入Ar，电极加数KV的直流电，因而产生辉光放电。辉光放电将产生Ar电浆，电浆中因阴极电位降而加速(阴极带负电荷)，冲撞target表面，使target表面粒子溅射，溅射粒子沉积于substrate上，形成薄膜。
溅镀的原理 2007-01原理---转载整理
溅镀的原理：
主要利用辉光放电(glow discharge)将氩气(Ar)离子撞击靶材(target)表面, 靶材的原子被弹出而堆积在基板（substrate）表面形成薄膜。溅镀薄膜的性质、均匀度都比蒸镀薄膜来的好,但是镀膜速度却比蒸镀慢很多。新型的溅镀设备几乎都使用强力磁铁将电子成螺旋状运动以加速靶材周围的氩气离子化,造成靶与氩气离子间的撞击机率增加, 提高溅镀速率。一般金属镀膜大都采用直流溅镀,而不导电的陶磁材料则使用RF交流溅镀,基本的原理是在真空中利用辉光放电(glow discharge)将氩气(Ar)离子撞击靶材(target)表面，电浆中的阳离子会加速冲向作为被溅镀材的负电极表面，这个冲击将使靶材的物质飞出而沉积在基板上形成薄膜。
一般来说，利用溅镀制程进行薄膜披覆有几项特点：
(1)金属、合金或绝缘物均可做成薄膜材料。(2)在适当的设定条件下可将多元复杂的靶材制作出同一组成的薄膜。(3)利用放电气氛中加入氧或其它的活性气体，可以制作靶材物质与气体分子的混合物或化合物。(4)靶材输入电流及溅射时间可以控制，容易得到高精度的膜厚。(5)较其它制程利于生产大面积的均一薄膜。

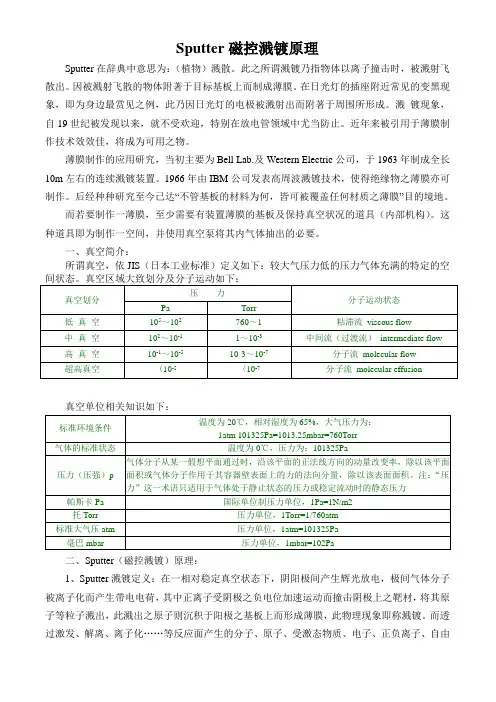

Sputter溅镀原理

Sputter溅镀原理

Sputter磁控溅镀原理Sputter在辞典中意思为：（植物）溅散。

此之所谓溅镀乃指物体以离子撞击时，被溅射飞散出。

因被溅射飞散的物体附著于目标基板上而制成薄膜。

在日光灯的插座附近常见的变黑现象，即为身边最赏见之例，此乃因日光灯的电极被溅射出而附著于周围所形成。

溅镀现象，自19世纪被发现以来，就不受欢迎，特别在放电管领域中尤当防止。

近年来被引用于薄膜制作技术效效佳，将成为可用之物。

薄膜制作的应用研究，当初主要为Bell Lab.及Western Electric公司，于1963年制成全长10m左右的连续溅镀装置。

1966年由IBM公司发表高周波溅镀技术，使得绝缘物之薄膜亦可制作。

后经种种研究至今已达“不管基板的材料为何，皆可被覆盖任何材质之薄膜”目的境地。

而若要制作一薄膜，至少需要有装置薄膜的基板及保持真空状况的道具（内部机构）。

这种道具即为制作一空间，并使用真空泵将其内气体抽出的必要。

一、真空简介：所谓真空，依JIS（日本工业标准）定义如下：较大气压力低的压力气体充满的特定的空真空单位相关知识如下：二、Sputter（磁控溅镀）原理：1、Sputter溅镀定义：在一相对稳定真空状态下，阴阳极间产生辉光放电，极间气体分子被离子化而产生带电电荷，其中正离子受阴极之负电位加速运动而撞击阴极上之靶材，将其原子等粒子溅出，此溅出之原子则沉积于阳极之基板上而形成薄膜，此物理现象即称溅镀。

而透过激发、解离、离子化……等反应面产生的分子、原子、受激态物质、电子、正负离子、自由基、UV 光（紫外光）、可见光……等物质，而这些物质混合在一起的状态就称之为电浆（Plasma ）。

下图为Sputter 溅镀模型（类似打台球模型）：图一中的母球代表被电离后的气体分子，而红色各球则代表将被溅镀之靶材（Si 、ITO&Ti 等），图二则代表溅镀后被溅射出的原子、分子等的运动情形；即当被加速的离子与表面撞击后，通过能量与动量转移过程（如图三），低能离子碰撞靶时，不能从固体表面直接溅射出原子，而是把动量转移给被碰撞的原子，引起晶格点阵上原子的链锁式碰撞。

溅射镀膜机原理

溅射镀膜机原理

溅射镀膜机原理
溅射镀膜机是一种常用的表面处理设备，通过将材料蒸发并沉积在基
底表面形成一层薄膜，以改善基底的物理、化学和光学性质。

下面将
详细介绍溅射镀膜机的工作原理。

1. 溅射源
溅射源是溅射镀膜机的核心部件之一，通常由靶材和阴极组成。

靶材
是被沉积到基底表面的材料，可以是金属、合金或化合物等。

阴极则
提供了电子，使得靶材被激发并产生离子。

2. 气体环境
在溅射镀膜过程中，需要一个气体环境来保护靶材和基底，并控制沉
积速率和成分。

通常使用惰性气体（如氩气）作为保护气体，并通过
调节气压和流量来控制沉积速率。

3. 离子激发
当阴极提供电子时，它们会与惰性气体中的原子或分子碰撞产生离子。

这些离子会被加速并撞击到靶材表面，从而使得靶材中的原子或分子
被激发并蒸发。

4. 沉积过程
靶材蒸发的原子或分子会向基底表面沉积，并形成一层薄膜。

沉积速率可以通过调节气压、流量和离子能量等参数来控制。

同时，可以通过更换不同的靶材来改变沉积膜的成分和性质。

5. 监测和控制
在溅射镀膜过程中，需要对沉积速率、厚度和成分进行实时监测和控制。

通常使用压电晶体振荡器（Quartz Crystal Microbalance）来测量沉积速率和厚度，并使用光谱仪等设备来检测沉积膜的成分。

总之，溅射镀膜机是一种利用离子激发将靶材原子或分子沉积到基底表面形成一层薄膜的设备。

它具有高精度、高效率、可重复性好等优点，在电子、光学、太阳能等领域得到广泛应用。
