钢管(ASME采购规范)

3
2
1
0
REV.
DATE
DESCRIPTION
DESIGNED BY
APPROVED BY
HONGGUANG CHEMICAL EQUIPMENT Co.,Ltd.
HG
PURCHASE SPECIFICATION
采购技术条件
DOC. NO.UD2-07-4
REV. 0
PAGE 2 OF4
This specification is provided descriptions for purchasing pipes material.
每个管子都应当进行水压试验,试验压力为17MPa。或者无损电检测。
9. Repair by welding is not permitted.
不允许采用焊接修复接管
10. Impact test is not required.
冲击试验不是必须的
11.Certification by man. II 2007Ed up to and including 2008addenda.. SA-106 Gr.B
4. Manufacture: Hot-finished
制造:热轧
5. Chemical composition
化学成分
5.1 An analysis of each heat of steel shall conform to requirement as tochemical composition prescribed in the Table 1.熔炼分析化学成分应符合下表的规定
使用的资料: ASME Code Sect. II. 2007版包括2008增补。
11.2Material designation: SA-106 Gr.B

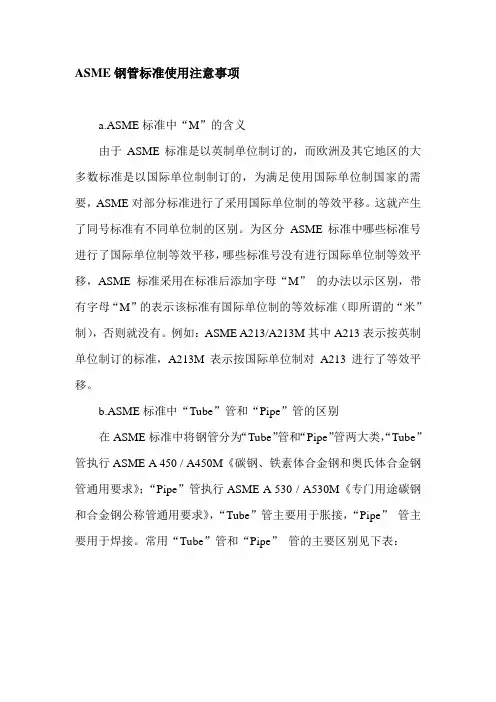

ASME钢管标准使用注意事项a.ASME标准中“M”的含义由于ASME标准是以英制单位制订的，而欧洲及其它地区的大多数标准是以国际单位制制订的，为满足使用国际单位制国家的需要，ASME对部分标准进行了采用国际单位制的等效平移。

这就产生了同号标准有不同单位制的区别。

为区分ASME标准中哪些标准号进行了国际单位制等效平移，哪些标准号没有进行国际单位制等效平移，ASME标准采用在标准后添加字母“M”的办法以示区别，带有字母“M”的表示该标准有国际单位制的等效标准（即所谓的“米”制），否则就没有。

例如：ASME A213/A213M其中A213表示按英制单位制订的标准，A213M表示按国际单位制对A213进行了等效平移。

b.ASME标准中“Tube”管和“Pipe”管的区别在ASME标准中将钢管分为“Tube”管和“Pipe”管两大类，“Tube”管执行ASME A 450 / A450M《碳钢、铁素体合金钢和奥氏体合金钢管通用要求》；“Pipe”管执行ASME A 530 / A530M《专门用途碳钢和合金钢公称管通用要求》，“Tube”管主要用于胀接，“Pipe”管主要用于焊接。

常用“Tube”管和“Pipe”管的主要区别见下表：“Tube”管和“Pipe”管的区别从上表可以看出，“Tube”管外径偏差和性能试验要求均比“Pipe”管严格，这主要是因为“Tube”管需要适应胀接的要求。

因此，对于采用胀接结构的管子必须采用“Tube”管；对于采用焊接结构的管子一般选用“Pipe”管，也可选用“Tube”管。

c.特别提示①ASME标准常常将“有缝管”和“无缝管”列在一个标准中，因此，在选用ASME管时一定要注明是“无缝管”（炉管都是无缝管）。

②ASME标准一般分为正文和补充说明两部分。

在正文中有选择项，如不注明选择项，则由制造厂自由选择。

例如：在ASME标准中水压试验和无损检验（涡流（ET）、超探（UT）或射线（RT））是允许互相替代的，如不注明则由制造厂自行决定。

Designation: A 358/A 358M – 01 An American National Standard 名称:A358/A358M-01 Used in USDOE-NE Standards美国国家标准用于USDOE_NE标准Standard Specification forElectric-Fusion-Welded Austenitic Chromium-Nickel Alloy Steel Pipe for High-Temperature Service1高温用电熔焊奥氏体铬镍合金钢管标准规范This standard is issued under the fixed designation A 358/A 358M; the number immediately following the designation indicates the year of original adoption or, in the case of revision, the year of last revision. A number in parentheses indicates the year of last reapproval. A superscript epsilon (e) indicates an editorial change since the last revision or reapproval.此标准以固定名称A358/ A 358 M发布, 紧随名称之后的数字，表示采用本标准的年份或上次修改本标准的年份。

上方的希腊字母(e)表示上一次再版或审核的版次变化。

1. Scope范围This specification2 covers electric-fusion-welded austenitic chromium-nickel alloy steel pipe suitable for corrosive or high-temperature service, or both. 此规范适用于腐蚀环境或高温环境的电熔焊奥氏体铬镍合金钢管。

钢管外径选取规范要求引言钢管是广泛应用于建筑、工业和民用设备中的管道材料。

在设计和安装过程中，钢管的外径选取对于工程的性能和安全起着至关重要的作用。

本文将介绍钢管外径选取的规范要求，包括钢管外径尺寸的标准、选取原则等内容。

钢管外径尺寸的标准国际标准国际上钢管的外径尺寸通常采用以下两种标准:1.美式标准（ASME/ANSI标准）：这一标准主要应用于美国和加拿大等国家。

其中涉及到的常见尺寸有1/8英寸到36英寸；2.欧洲标准（EN标准）：这一标准主要应用于欧洲国家。

其中涉及到的常见尺寸有6毫米到2500毫米。

中国标准在中国，钢管的外径尺寸通常参照国际标准进行选取，同时还有以下两种常见的标准：1.GB/T标准：这是中国国家标准委员会发布的标准，包括了常见的钢管外径尺寸范围；2.行业标准：由于不同行业对钢管有不同的需求，因此在行业中常常有一些特定的钢管外径尺寸标准，如某些行业的企业标准或地方标准。

钢管外径选取原则在进行钢管外径选取时，有以下几个原则需要遵循：1.符合工程设计需求：在选择钢管的外径尺寸时，需要根据具体的工程设计需求来确定。

这包括了承受压力、承受载荷、流体流量等因素的考虑。

2.保证结构强度：钢管的外径尺寸应当能够确保其足够的结构强度，以满足工程的安全性要求。

过小的外径可能导致强度不足，而过大的外径则会增加成本和重量。

3.符合管道流量要求：钢管外径的选取还应当与流体流量要求相匹配。

过小的外径会导致流量受限，而过大的外径会增加流体的速度和能量损失。

4.经济合理性：在满足工程设计和使用要求的前提下，应当尽量选择经济合理的钢管外径尺寸。

这包括考虑成本、加工难度等因素。

钢管外径选取步骤以下是一个常见的钢管外径选取步骤：1.确定工程设计需求：首先，需要明确工程的设计需求，包括承受压力、承受载荷、流体流量等因素。

2.选择合适的标准：根据工程设计需求和国际、中国等钢管标准，选择适合的钢管外径尺寸范围。

3.进行计算和比较：根据工程需求和钢管外径尺寸范围，进行计算和比较，选取最合适的钢管外径尺寸。
