目录一、主要用途. . . . . . . . . . . . . . . . . . . . . . . . . . . 1二、设备特点. . . . . . . . . . . . . . . . . . . . . . . . . . . 1三、主要结构. . . . . . . . . . . . . . . . . . . . . . . . . . . 2四、结构图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3五、技术参数. . . . . . . . . . . . . . . . . . . . . . . . . . . 4六、工作原理. . . . . . . . . . . . . . . . . . . . . . . . . . . 4七、操作规程. . . . . . . . . . . . . . . . . . . . . . . . . . . 5八、安装要求. . . . . . . . . . . . . . . . . . . . . . . . . . . 6九、注意事项. . . . . . . . . . . . . . . . . . . . . . . . . . . 7十、设备清洗. . . . . . . . . . . . . . . . . . . . . . . . . . . 7 十一、维护与保养. . . . . . . . . . . . . . . . . . . . . . . . . 8一、主要用途该设备在真空低温条件下进行连续操作，能满足热敏性中药、西药及热敏性物料浓缩的要求。
具有操作简便、性能稳定、生产效率高、清洗方便、结构合理、占地面积少，运行费用低。
完全符合GMP规范要求。
在食品、医药、粮食深加工、饮料、轻工、环保、化工等许多行业均得到广泛的应用。
目录一、简介： (1)二、主要技术参数： (2)三、工艺流程图 (3)四、操作规程： (3)五、设备清洗： (4)六、操作中注意事项： (5)七、合格证 (7)八、压力试验检验报告 (8)SN系列双效外循环浓缩器说明书一、简介：双效外循环真空浓缩器是由加热器、蒸发室、冷凝器、受液槽等设备组成，是在我公司多年的制造实践经验基础上，经过精心设计、精心制造的新一代高效节能浓缩器。
适用于中西药轻化工等行业的液体蒸发浓缩和收膏的工艺需要，本设备有如下特点：1、节能：采用双效同时蒸发，二次蒸汽得到反复利用，节能效果显著。
每蒸发1kg水耗用蒸汽0.5kg。
2、本设备采用在真空状态下外加热自然循环。
具有结构先进蒸发温度低、蒸发能力大、浓缩速度快、消泡效果好的特点，能满足热敏性物料的低温真空浓缩物含皂多易起泡的物料浓缩。
3、本设备结构紧凑、操作简便、清洗方便、浓缩相对密度可达1.3-1.4（一般中药侵膏）。
4、本设备与物料接触部分均采用SUS304不锈钢制成，具有优良的耐腐蚀性能，符合药品和食品卫生要求，达到GMP要求。
二、主要技术参数：三、工艺流程图（见后图）四、操作规程：1、操作前必备工作：⑴.操作前应检查设备、阀门、仪表是否正常，管路是否畅通，是否有漏。
无异常，方可清洗设备。
⑵.检查各效加热器及蒸发器是否清洗干净。
⑶.检查各阀门是否处于正确的启闭位置。
复检无误后，方可操作使用。
2、开车：⑴.打开真空阀门；⑵.开启进料阀进料，待蒸发器下视镜中见到料液时，即关闭进料阀；⑶.开启冷凝器及循环冷却水。
使水压稳定在0.1~0.2MPa.⑷.缓缓开启蒸汽阀门。
升温加热至所需压力，使各效蒸发器进行热循环。
3、正常运行：⑴.调整各效进料阀门开启度，控制液面维持于某一高度，使药液蒸发量和药液补充量达到动态平衡。
⑵.每蒸发2小时左右，便打开I效加热器之排气阀，将不凝性气体排出。
⑶.冷凝水的排放，除I效加热器冷凝水单独排放外，Ⅱ效蒸发冷凝水约15~20分钟排放一次。

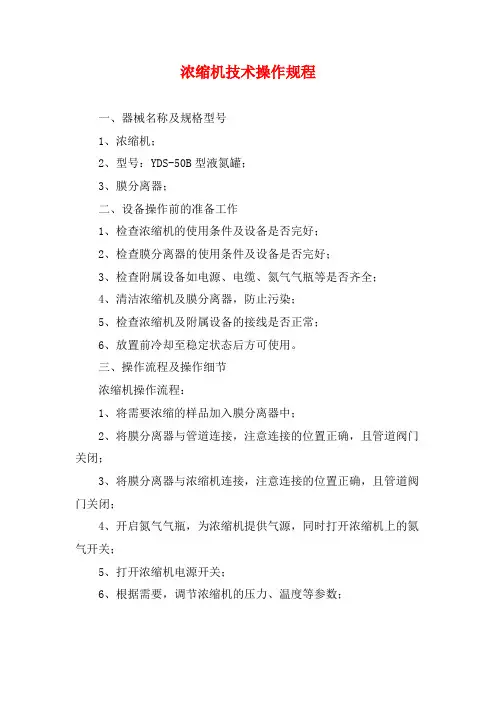

浓缩机技术操作规程一、器械名称及规格型号1、浓缩机；2、型号：YDS-50B型液氮罐；3、膜分离器；二、设备操作前的准备工作1、检查浓缩机的使用条件及设备是否完好；2、检查膜分离器的使用条件及设备是否完好；3、检查附属设备如电源、电缆、氮气气瓶等是否齐全；4、清洁浓缩机及膜分离器，防止污染；5、检查浓缩机及附属设备的接线是否正常；6、放置前冷却至稳定状态后方可使用。
三、操作流程及操作细节浓缩机操作流程：1、将需要浓缩的样品加入膜分离器中；2、将膜分离器与管道连接，注意连接的位置正确，且管道阀门关闭；3、将膜分离器与浓缩机连接，注意连接的位置正确，且管道阀门关闭；4、开启氮气气瓶，为浓缩机提供气源，同时打开浓缩机上的氮气开关；5、打开浓缩机电源开关；6、根据需要，调节浓缩机的压力、温度等参数；7、浓缩完成后，关闭浓缩机电源开关，关闭氮气开关，关闭氮气气瓶；8、逆序进行拆卸操作，将浓缩机、膜分离器、管道分别拆卸，清洗干净后存放好。
浓缩机操作细节：1、样品加入膜分离器中时，要注意避免样品泡沫产生；2、连接设备时，注意密封性，以防气体泄漏；3、浓缩过程中，注意监测压力、温度等参数，确保操作在正常范围内；4、使用浓缩机时，必须先冷却到稳定状态后，才能进行操作，否则会影响浓缩效果；5、浓缩机使用时间过长时，应停机冷却一段时间，以保证设备安全运行；6、在操作过程中，要遵守安全规范，如禁止吸烟、闻味等。
四、设备的维护保养1、定期清洁设备和附件；2、检查设备和附件是否有损坏，如有损坏应及时更换；3、在设备长期不用时，应将氮气气瓶和电源断开，并保持干燥通风；4、维护保养时，应先切断电源，并在更换附件时，确保电源已断开；5、定期进行安全检测，防止意外伤害。
五、操作注意事项1、在进行操作前，必须对设备及旁边环境进行检查，确保操作环境安全；2、操作时，要严格按照操作规程执行，确保操作正确；3、操作人员必须熟悉设备的使用和维护保养知识，方可进行操作；4、设备不得私自改动任何零件，否则会对设备造成损害；5、设备和附件不得拆散、毁坏或擅自更改任何接头，以避免导致操作不当；6、定期关注设备的使用状况和效率，并及时更换零部件以确保设备的健康状态。
兰州佛慈药业页码：1/7 文件编码：SOP-？修订号：题目：水（醇）双效真空浓缩（安全）操作程序颁发部门QA部生效日期起草人审核人审核人审核人审核人审核人批准人部门提取车间提取车间安环部生产部QA部QA部生产总监姓名签名日期分发部门：总经理（）副总经理（）质量负责人（）生产总监（）生产部（） QA部（） QC 部（）安全环保部（）供应部（）办公室（）财务部（）植提销售部（）成药销售部（）技术中心（）提取1车间（）提取2车间（）制剂车间（）公用工程部（）1．目的建立水（醇）双效真空浓缩生产的标准（安全）操作程序，使提取过程规范、安全。
2．适用范围本程序适用于水（醇）双效真空浓缩水提、醇提液生产的浓缩操作。
3．职责提取车间负责本程序的制定，提取车间操作工负责按本标准操作程序进行浓缩操作，QA现场监控员负责按照本标准操作程序监督提取生产的全过程。
4．内容4．1．生产前检查4.1.1．生产区域天花板、墙面、地面应清洁，无剥落物；填写“提取车间清洁监督卡”、“提取车间岗位安全责任卡”。
4.1.2.检查相关操作程序及记录等文件应齐全。
4.1.3.无上批生产遗留物（产品、文件）或本批产品生产无关的物料。
4.1.4.检查多功能水（醇）双效真空浓缩有“完好”、“已清洁”状态标识。
计量器具有“检定合格证”，且在规定有效期内。
4.2.生产前的准备4.2.1.核对提取液名称、生产批号是否正确。
相关操作程序及记录准备齐全；更换“设备状态标识牌”，填写“生产状态标识卡”。
兰州佛慈药业文件编码：SOP-？修订号：题目：水（醇）双效真空浓缩（安全）操作程序4.2.2．操作员在生产状态标识牌上填写品名、批号。
4.2.3．着装符合要求；佩戴好防静电安全手环，防静电手套，劳动保护用品，职业健康、安全、环保措施落实到位，填写“提取车间岗位安全责任卡”。
4.3.以上4.1，4.2两项经QA或班组长现场监控员确认符合生产、安全要求后，方可生产。

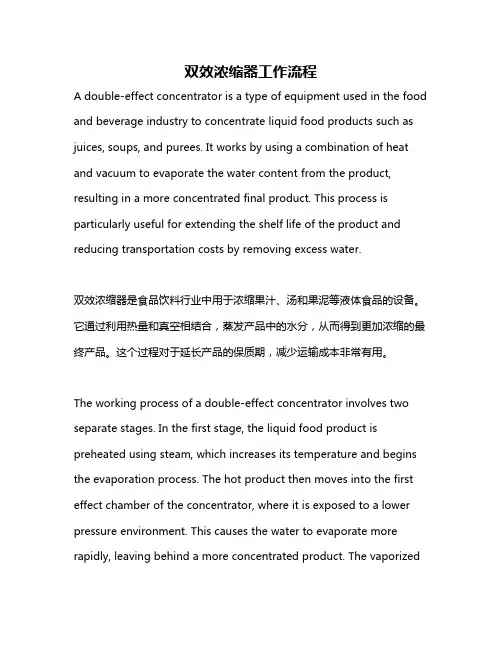

双效浓缩器工作流程A double-effect concentrator is a type of equipment used in the food and beverage industry to concentrate liquid food products such as juices, soups, and purees. It works by using a combination of heat and vacuum to evaporate the water content from the product, resulting in a more concentrated final product. This process is particularly useful for extending the shelf life of the product and reducing transportation costs by removing excess water.双效浓缩器是食品饮料行业中用于浓缩果汁、汤和果泥等液体食品的设备。
它通过利用热量和真空相结合，蒸发产品中的水分，从而得到更加浓缩的最终产品。
这个过程对于延长产品的保质期，减少运输成本非常有用。
The working process of a double-effect concentrator involves two separate stages. In the first stage, the liquid food product is preheated using steam, which increases its temperature and begins the evaporation process. The hot product then moves into the first effect chamber of the concentrator, where it is exposed to a lower pressure environment. This causes the water to evaporate more rapidly, leaving behind a more concentrated product. The vaporizedwater is then condensed and collected for reuse, while the concentrated product moves on to the second stage.双效浓缩器的工作过程包括两个独立的阶段。

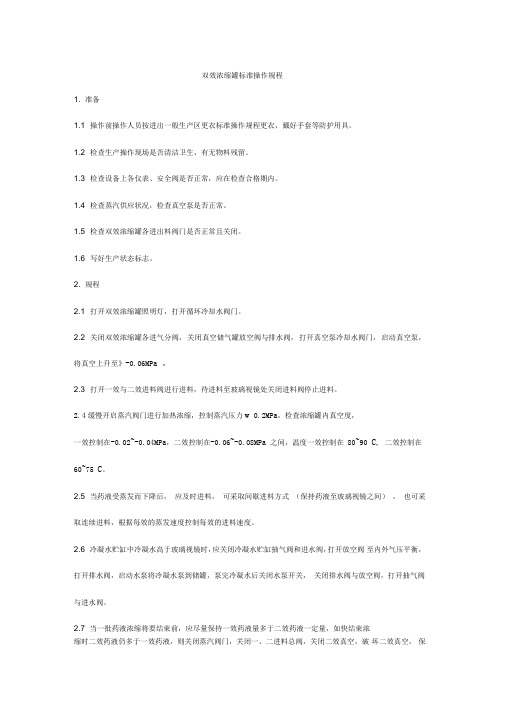

双效浓缩罐标准操作规程1. 准备1.1 操作前操作人员按进出一般生产区更衣标准操作规程更衣，戴好手套等防护用具。
1.2 检查生产操作现场是否清洁卫生、有无物料残留。
1.3 检查设备上各仪表、安全阀是否正常，应在检查合格期内。
1.4 检查蒸汽供应状况，检查真空泵是否正常。
1.5 检查双效浓缩罐各进出料阀门是否正常且关闭。
1.6 写好生产状态标志。
2. 规程2.1 打开双效浓缩罐照明灯，打开循环冷却水阀门。
2.2 关闭双效浓缩罐各进气分阀，关闭真空储气罐放空阀与排水阀，打开真空泵冷却水阀门，启动真空泵，将真空上升至》-0.06MPa 。
2.3 打开一效与二效进料阀进行进料，待进料至玻璃视镜处关闭进料阀停止进料。
2.4缓慢开启蒸汽阀门进行加热浓缩，控制蒸汽压力w 0.2MPa，检查浓缩罐内真空度，一效控制在-0.02~-0.04MPa，二效控制在-0.06~-0.08MPa 之间，温度一效控制在80~90 C, 二效控制在60~75 C。
2.5 当药液受蒸发而下降后，应及时进料，可采取间歇进料方式（保持药液至玻璃视镜之间），也可采取连续进料，根据每效的蒸发速度控制每效的进料速度。
2.6 冷凝水贮缸中冷凝水高于玻璃视镜时，应关闭冷凝水贮缸抽气阀和进水阀，打开放空阀至内外气压平衡，打开排水阀，启动水泵将冷凝水泵到储罐，泵完冷凝水后关闭水泵开关，关闭排水阀与放空阀，打开抽气阀与进水阀。
2.7 当一批药液浓缩将要结束前，应尽量保持一效药液量多于二效药液一定量，如快结束浓缩时二效药液仍多于一效药液，则关闭蒸汽阀门，关闭一、二进料总阀，关闭二效真空，破坏二效真空，保持一效真空，打开二效至一效管线上的阀门，利用压差将二效内药液部分抽入一效，然后关闭管线进料阀门，打开二效真空，开启蒸汽继续浓缩至规定体积、规定相对密度，反之亦然。
2.8 浓缩结束后，关闭蒸汽阀门，停止进汽加热，并换好状态标志。
破坏一效与二效真空，关闭真空泵与冷却水，放空真空储气罐内的真空至零，打开底部排放冷凝水阀门，关闭双效浓缩罐循环冷却水，抽空冷凝水贮缸内冷凝水。
双效节能浓缩器岗位操作SOP1.目的：建立双效节能浓缩器岗位操作的文件，规范双效节能浓缩器岗位操作。
2.范围：适用于双效节能浓缩器岗位。
3.责任：双效节能浓缩器岗位操作工、现场监控员（QA）、工艺员、车间主任。
4.内容：4.1. 生产前准备与检查4.1.1.检查生产操作现场应清洁，无物料残留。
4.1.2.双效浓缩器有“已清洁”状态标志。
4.1.3.检查设备上各仪表有校验合格证，并在校验合格时间内应完好。
4.1.4.打开真空泵及冷凝水，试开动真空，运行正常。
4..1.5.检查双效浓缩器各个进出料阀门完好。
4.1.6.写好生产状态标志。
4.2.操作：4.2.1.仔细核对浓缩药液的名称、批号、数量、储存罐号。
核对无误后方可进料。
4.2.2.打开循环冷却水阀门。
4.2.3.关闭双效浓缩器各进出料阀门，开启真空泵，打开一效、二效真空抽气阀，将真空度上升至-0.06Mpa以上，打开一效进料阀，待进料至第二视镜时，关闭进料阀，开启蒸汽阀门加热，控制蒸汽0.05-0.09Mpa；打开二效进料阀进料液至第二视镜时，停止进料。
4.2.4.当料液受蒸发而下降，应及时补进料液，可采取间歇进料方式（保持料液至第二视镜之间），根据每效的蒸发速度控制每效的进料速度。
4.2.5.控制一效、二效的真空度，一效≤0.02-0.04Mpa、二效≤0.04-0.07Mpa；温度控制在40℃-75℃.4.2.6当冷凝水贮罐中的冷凝水已高于玻璃视镜的1/2时，关闭冷凝水贮罐的抽气阀和排水阀，将冷凝水贮罐的真空度排空后，放尽冷凝水；排完冷凝水关闭排水阀、排气阀，打开真空抽气阀。
4.2.7.待浸膏浓缩至规定的要求后，将关闭真空阀，将一效、二效的真空放空，把已浓缩的浸膏放入浓缩液贮罐中。
4.3.清场4.3.1.换批清场4.3.1.1.将一效、二效蒸发器中浓缩的浸膏全部放入浓缩液贮罐中。
4.3.1.2用饮用水加热、清洗浓缩器至出水澄清。
4.3.1.3.取下生产状态标志，换下“已清洁”状态标志。
一、目的：建立SN-TZ双效浓缩器的标准操作规程，使操作者能正确使用，防止事故发生。
二、范围：适用于SN-TZ双效浓缩器的操作和维护保养。
三、责任：1 负责本规程的监督检查及管理。
2 负责本规程的组织实施并检查规程的执行。
3 具体负责本规程的监督检查。
4 负责本规程的执行。
四、内容:1设备组成SN-TZ双效浓缩器包括I效加热室、I效蒸发室、II效加热室、II效蒸发室、冷凝器组成等。
设备图示并作详细标识2 操作前准备2.1 检查SN-TZ双效多能浓缩器的清洁情况，并确认处于清洁效期内。
2.2 检查压力表无压时指针是否回零，温度表指数与常温指数是否相符，真空表无真空时指针是否回负零位，冷却循环水、真空、进料、蒸汽等阀门是否完好，并处于准确状态。
2.3 检查蒸汽的供给和真空系统是否符合工艺要求。
3 操作3.1 开启冷却循环水泵及真空泵。
3.2 打开冷凝器循环进水阀和循环出水阀，关闭双效排气阀，打开双效真空阀。
升温加热至所需温度，使各效蒸发器进行热循环。
3.3 随时观察蒸汽压力、真空度和冷却水情况，及时调整蒸汽压力，控制浓缩器各参数符合工艺要求3.4 当I效、II效达到工艺参数时，调整各效进料阀门，边进料边浓缩，控制各液面高度维持在中视镜，使料液蒸发量和料液补充量达到动态平衡。
3.5 冷凝器脱水桶上视镜看到水，开启脱水桶排水泵排水，至脱水桶下视镜，关闭排水泵。
3.6 并料操作3.6.1 关闭I效、II效进料阀和蒸汽阀；3.6.2 打开II效底阀，打开I效与料泵连通阀，开启打料泵将II效料液打入I效，关闭II效底阀、I效与料泵连通阀和打料泵。
3.7 打开I效蒸汽阀，使料液在I效单独进行热循环，I效在收膏过程中，II效加热器中要放入料液或清水，不可无清水和料液浓缩。
待料液蒸发至所需相对密度即可并入球形浓缩罐。
3.8 停机：关闭输料管道阀门，用钢丝软管连接饮用水与双效排水阀。
开启饮用水和双效排水阀阀门，加入至蒸发液位以上的饮用水泡洗（或用系统真空吸入至蒸发液位以上的饮用水循环泡洗）。
目录一、产品介绍 (4)二、产品特点 (5)三、重要技术参数 (6)四、结构及性能 (7)五、工作原理 (7)六、操作规程 (8)七、设备清洗 (10)八、注意事项 (11)九、设备的维护与保养 (11)十、合格证 (12)一、产品介绍:双效真空浓缩器是由加热器、蒸发室、冷凝器、受液槽等设备组成，是在我公司多年的制造实践经验基础上，经过精心设计、精心制造的新一代高效节能浓缩器，可作为单效浓缩及两种不同物料的双效浓缩。
适用于中西药轻化工等行业的液体蒸发浓缩和收膏的工艺需要，本设备有如下特点：1、节能：采用双效同时蒸发，二次蒸汽得到反复利用，节能效果显著。
每蒸发1kg水耗用蒸汽0.5kg。
2、本设备采用在真空状态下外加热自然循环。
具有结构先进蒸发温度低、蒸发能力大、浓缩速度快、消泡效果好的特点，能满足热敏性物料的低温真空浓缩物含皂多易起泡的物料浓缩。
3、本设备结构紧凑、操作简便、清洗方便、浓缩相对密度可达1.3-1.4（一般中药侵膏）。
4、本设备与物料接触部分均采用SUS304不锈钢制成，具有优良的耐腐蚀性能，符合药品和食品卫生要求，达到GMP要求。
二、产品特点:1、节能效应，按SJN-1000型计算，年节约蒸汽3500吨左右，节约水9万吨左右，节约电8万度左右，折人民币10-15万元（与单效对比）。
2、本浓缩器采用负压外加热自然循环式的蒸发方式，蒸发速度快，浓缩比重大，可达1.2-1.35（一般中药浸膏）3、本浓缩器采用二效同时蒸发，二次蒸汽得到使用，耗能总量与单效浓缩器相比降低50%，一年的节能费可收回本浓缩器的全部资本。
4、多功能操作特点：（1）可回收酒精浓度80%左右。
（2）单效、双效、可反复并锅收膏。
（3）可以间隙、连续进料。
三、重要技术参数：四、结构及性能①本设备由加热室、分离器、除沫器、冷凝器、冷却器、受液罐、循环管等部件组成，整套设备采用优质不锈钢材料制成。
②加热室内部为列管式，壳程接入生蒸汽，加热列管内部的液体，加液室并配有压力表、安全阀，以确保生产安全。

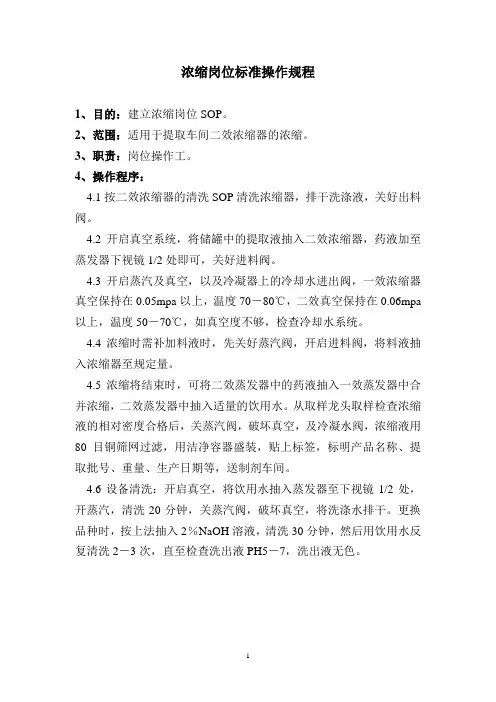

浓缩岗位标准操作规程
1、目的：建立浓缩岗位SOP。
2、范围：适用于提取车间二效浓缩器的浓缩。
3、职责：岗位操作工。
4、操作程序：
4.1按二效浓缩器的清洗SOP清洗浓缩器，排干洗涤液，关好出料阀。
4.2开启真空系统，将储罐中的提取液抽入二效浓缩器，药液加至蒸发器下视镜1/2处即可，关好进料阀。
4.3开启蒸汽及真空，以及冷凝器上的冷却水进出阀，一效浓缩器真空保持在0.05mpa以上，温度70－80℃，二效真空保持在0.06mpa 以上，温度50－70℃，如真空度不够，检查冷却水系统。
4.4浓缩时需补加料液时，先关好蒸汽阀，开启进料阀，将料液抽入浓缩器至规定量。
4.5浓缩将结束时，可将二效蒸发器中的药液抽入一效蒸发器中合并浓缩，二效蒸发器中抽入适量的饮用水。
从取样龙头取样检查浓缩液的相对密度合格后，关蒸汽阀，破坏真空，及冷凝水阀，浓缩液用80目铜筛网过滤，用洁净容器盛装，贴上标签，标明产品名称、提取批号、重量、生产日期等，送制剂车间。
4.6设备清洗：开启真空，将饮用水抽入蒸发器至下视镜1/2处，开蒸汽，清洗20分钟，关蒸汽阀，破坏真空，将洗涤水排干。
更换品种时，按上法抽入2％NaOH溶液，清洗30分钟，然后用饮用水反复清洗2－3次，直至检查洗出液PH5－7，洗出液无色。
