圆弧折弯展开r计算公式

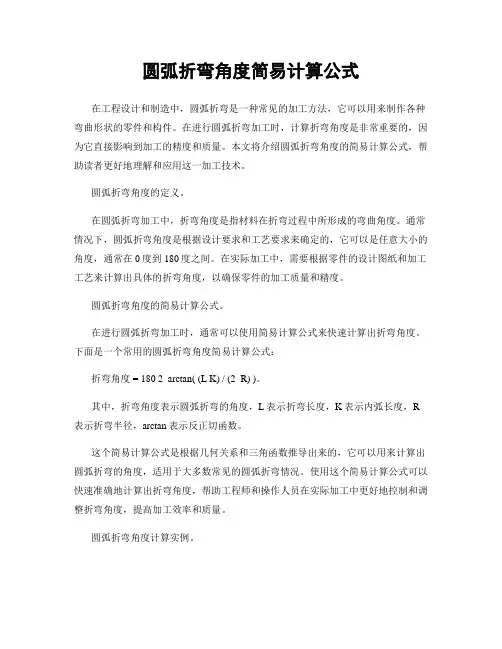

圆弧折弯角度简易计算公式在工程设计和制造中，圆弧折弯是一种常见的加工方法，它可以用来制作各种弯曲形状的零件和构件。

在进行圆弧折弯加工时，计算折弯角度是非常重要的，因为它直接影响到加工的精度和质量。

本文将介绍圆弧折弯角度的简易计算公式，帮助读者更好地理解和应用这一加工技术。

圆弧折弯角度的定义。

在圆弧折弯加工中，折弯角度是指材料在折弯过程中所形成的弯曲角度。

通常情况下，圆弧折弯角度是根据设计要求和工艺要求来确定的，它可以是任意大小的角度，通常在0度到180度之间。

在实际加工中，需要根据零件的设计图纸和加工工艺来计算出具体的折弯角度，以确保零件的加工质量和精度。

圆弧折弯角度的简易计算公式。

在进行圆弧折弯加工时，通常可以使用简易计算公式来快速计算出折弯角度。

下面是一个常用的圆弧折弯角度简易计算公式：折弯角度 = 180 2 arctan( (L K) / (2 R) )。

其中，折弯角度表示圆弧折弯的角度，L表示折弯长度，K表示内弧长度，R 表示折弯半径，arctan表示反正切函数。

这个简易计算公式是根据几何关系和三角函数推导出来的，它可以用来计算出圆弧折弯的角度，适用于大多数常见的圆弧折弯情况。

使用这个简易计算公式可以快速准确地计算出折弯角度，帮助工程师和操作人员在实际加工中更好地控制和调整折弯角度，提高加工效率和质量。

圆弧折弯角度计算实例。

为了更好地理解和应用圆弧折弯角度的简易计算公式，下面将通过一个实际的计算实例来说明。

假设有一个圆弧折弯零件，其折弯长度L为100mm，内弧长度K为20mm，折弯半径R为50mm，现在需要计算出折弯角度。

根据上面的简易计算公式，可以得到折弯角度 = 180 2 arctan( (100 20) / (2 50) ) = 180 2 arctan( 0.8 ) ≈ 180 2 38.66°≈ 180 77.32°≈ 102.68°。

因此，这个圆弧折弯零件的折弯角度约为102.68°。

板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层--中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.中性层位置与变形程度有关, 当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小, 折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用λ表示. 展开的基本公式: 展开长度=料内+料内+补偿量 一般折弯:(R=0, θ=90°) L=A+B+K 1. 当0 T 0.3时, K=0 2. 对于铁材:(如GI,SGCC,SECC,CRS,SPTE, SUS等) a. 当0.3 T 1.5时, K=0.4T b. 当1.5 T 2.5时, K=0.35T c. 当T 2.5时, K=0.3T 3. 对于其它有色金属材料如AL,CU: 当T 0.3时, K=0.5T 注: R 2.0时, 按R=0处理. 一般折弯(R≠0 θ=90°) L=A+B+K K值取中性层弧长 1. 当T 1.5 时λ=0.5T 2. 当T 1.5时λ=0.4T 一般折弯(R=0 θ≠90°) L=A+B+K’ 1. 当T 0.3 时K’=0 2. 当T 0.3时K’=( /90)*K 注: K为90∘时的补偿量 一般折弯(R≠0 θ≠90°) L=A+B+K 1. 当T 1.5 时λ=0.5T 2. 当T 1.5时λ=0.4T K值取中性层弧长 注: 当R 2.0, 且用折刀加工时, 则按R=0来计算, A、B依倒零角后的直边长度取值 Z折1(直边段差). 1. 当H 5T 时, 分两次成型时,按两个90°折弯计算 2. 当H 5T时, 一次成型, L=A+B+K K值依附件中参数取值 Z折2(非平行直边段差). 展开方法与平行直边Z折方法相同(如上栏),高度H取值见图示 Z折3(斜边段差). 1. 当H 2T时 当θ≤70∘时,按Z折1(直边段差)的方式计算, 即: 展开长度=展开前总长度+K (此时K=0.2) 当θ>70∘时完全按Z折1(直边段差)的方式计算 2. 当H 2T时, 按两段折弯展开(R=0 θ≠90°). Z折4(过渡段为两圆弧相切): 1. H≤2T 段差过渡处为非直线段为两圆弧相切展开时,则取两圆弧相切点处作垂线,以保证固定边尺寸偏移以一个料厚处理,然后按Z折1(直边段差)方式展开 2. H>2T,请示后再行处理 抽孔 抽孔尺寸计算原理为体积不变原理,即抽孔前后材料体积不变;一般抽孔,按下列公式计算, 式中参数见右图(设预冲孔为X, 并加上修正系数–0.1): 1. 若抽孔为抽牙孔(抽孔后攻牙), 则S按下列原则取值: T≤0.5时取S=100%T 0.5<T<0.8时取S=70%T T≥0.8时取S=65%T 一般常见抽牙预冲孔按附件一取值 2. 若抽孔用来铆合, 则取S=50%T, H=T+T’+0.4 (注: T’是与之相铆合的板厚, 抽孔与色拉孔之间隙为单边0.10~0.15) 3. 若原图中抽孔未作任何标识与标注, 则保证抽孔后内外径尺寸; 4. 当预冲孔径计算值小于1.0时, 一律取1.0 反折压平 L= A+B-0.4T 1. 压平的时候,可视实际的情况考虑是否在折弯前压线,压线位置为折弯变形区中部; 2. 反折压平一般分两步进行 V折30° 反折压平 故在作展开图折弯线时, 须按30°折弯线画, 如图所示: N折 1. 当N折加工方式为垫片反折压平, 则按L=A+B+K 计算, K值依附件中参数取值. 2. 当N折以其它方式加工时, 展开算法参见“一般折弯(R≠0 θ≠90°)” 3. 如果折弯处为直边(H段),则按两次折弯成形计算:L=A+B+H+2K (K=90∘展开系数) 备注: a.标注公差的尺寸设计值:取上下极限尺寸的中间值作设计标准值. b.对于方形抽孔和外部包角的展开,其角部的处理方法参照<产品展开工艺处理标准>,其直壁部分按90°折弯展开。

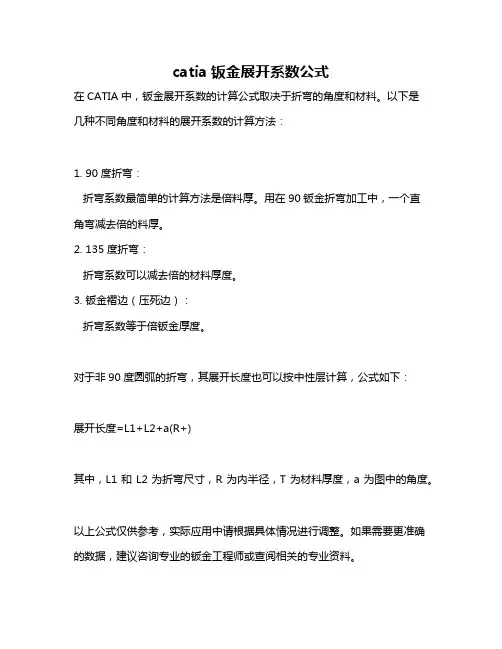

catia钣金展开系数公式
在CATIA中，钣金展开系数的计算公式取决于折弯的角度和材料。

以下是
几种不同角度和材料的展开系数的计算方法：
1. 90度折弯：
折弯系数最简单的计算方法是倍料厚。

用在90钣金折弯加工中，一个直
角弯减去倍的料厚。

2. 135度折弯：
折弯系数可以减去倍的材料厚度。

3. 钣金褶边（压死边）：
折弯系数等于倍钣金厚度。

对于非90度圆弧的折弯，其展开长度也可以按中性层计算，公式如下：
展开长度=L1+L2+a(R+)
其中，L1和L2为折弯尺寸，R为内半径，T为材料厚度，a为图中的角度。

以上公式仅供参考，实际应用中请根据具体情况进行调整。

如果需要更准确的数据，建议咨询专业的钣金工程师或查阅相关的专业资料。

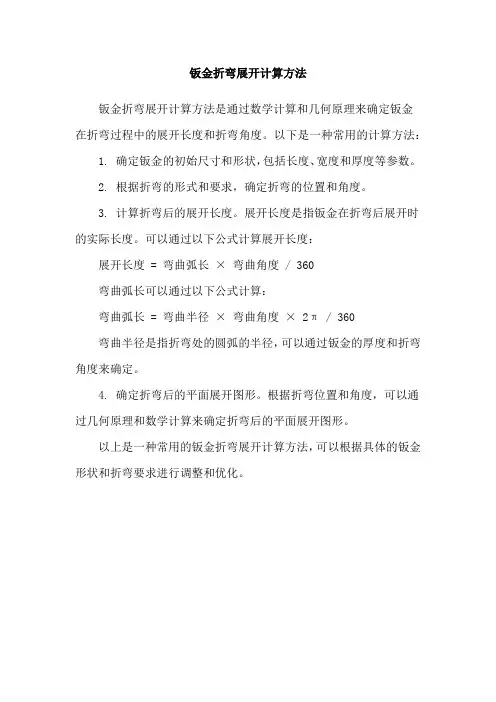

钣金折弯展开计算方法
钣金折弯展开计算方法是通过数学计算和几何原理来确定钣金
在折弯过程中的展开长度和折弯角度。

以下是一种常用的计算方法：
1. 确定钣金的初始尺寸和形状，包括长度、宽度和厚度等参数。

2. 根据折弯的形式和要求，确定折弯的位置和角度。

3. 计算折弯后的展开长度。

展开长度是指钣金在折弯后展开时的实际长度。

可以通过以下公式计算展开长度：
展开长度 = 弯曲弧长× 弯曲角度 / 360
弯曲弧长可以通过以下公式计算：
弯曲弧长 = 弯曲半径× 弯曲角度× 2π / 360
弯曲半径是指折弯处的圆弧的半径，可以通过钣金的厚度和折弯角度来确定。

4. 确定折弯后的平面展开图形。

根据折弯位置和角度，可以通过几何原理和数学计算来确定折弯后的平面展开图形。

以上是一种常用的钣金折弯展开计算方法，可以根据具体的钣金形状和折弯要求进行调整和优化。

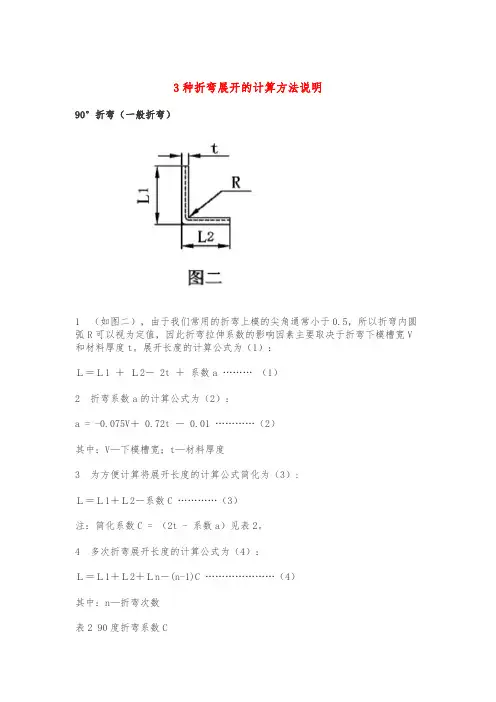

3种折弯展开的计算方法说明
90°折弯（一般折弯）
1（如图二），由于我们常用的折弯上模的尖角通常小于0.5，所以折弯内圆弧R可以视为定值，因此折弯拉伸系数的影响因素主要取决于折弯下模槽宽V 和材料厚度t。

展开长度的计算公式为（1）：
Ｌ＝Ｌ1＋Ｌ2－2t＋系数a (1)
2折弯系数a的计算公式为（2）：
a=-0.075V＋0.72t－0.01 (2)
其中：V—下模槽宽；t—材料厚度
3为方便计算将展开长度的计算公式简化为（3）:
Ｌ＝Ｌ1＋Ｌ2－系数C (3)
注：简化系数C=（2t-系数a）见表2。

4多次折弯展开长度的计算公式为（4）：
Ｌ＝Ｌ1＋Ｌ2＋Ｌn－(n-1)C (4)
其中：n—折弯次数
表290度折弯系数C
反折压平（双折边）
1如图三，双折边是两层钢板重叠在一起的折弯形状，通常用来起加强作用，因此2.0mm以上的板很少见压死边。

它需要用特殊折弯模具成形，而且要分为两道以上的工序才能成形。

2双折边的展开长度计算公式为（5）：
Ｌ＝Ｌ1＋Ｌ2－系数C (5)
3系数C的经验值见表3。

表3系数C经验值（一）
钝角折弯
1（如图四）我们常用的钝角折边通常为135度、150度，展开长度计算公式为（6）：
Ｌ＝Ｌ1＋Ｌ2－系数C (6)
2系数C的经验值（二）见表4。

表4系数C经验值（二）。

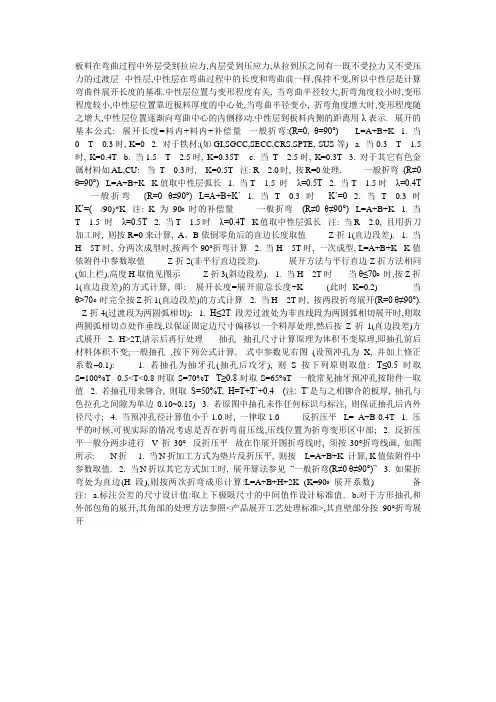

1 目的
统一展开计算方法,做到展开的快速准确.
2 展开计算原理
板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层--中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.中性层位置与变形程度有关,当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小,折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用λ表示.
3计算方法
展开的基本公式:
展开长度=料内+料内+补偿量
备注:
a标注公差的尺寸设计值:取上下极限尺寸的中间值作为设计标准值.
b孔径设计值:一般圆孔直径小数点取一位(以配合冲头加工方便性),例:3.81取3.9.有特殊公差时除外,例:Φ3.80+0.050取Φ3.84.
c 产品图中未作特别标注的圆角,一般按R=0展开.
附件一:常见抽牙孔孔径一览表
说明:
1以上攻牙形式均为无屑式.
2抽牙高度:一般均取H=3P,P为螺纹距离(牙距).
3.内径:M3 Φ2.75 M3.50 Φ3.20 M 4 Φ3.65 ＃6-32 Φ3.10。

折弯圆弧段计算方法
首先，我们需要确定以下参数：
1.弯曲半径：即所需的折弯圆弧段的半径。

2.板料厚度：即所使用的金属板材的厚度。

3.弯曲角度：即所需折弯圆弧段的角度。

以下是具体的计算步骤：
步骤1：确定金属板材的发育长度。

发育长度是指在底面铺开时，圆弧段所占有的长度。

用以下公式计算发育长度：发育长度=弯曲角度/360×圆周长
其中，圆周长=2×π×弯曲半径
步骤2：计算折弯圆弧段的开料长度。

开料长度是指在折弯过程中，金属板材两端之间的顶面距离。

用以下公式计算开料长度：开料长度=发育长度-π×弯曲半径
步骤3：计算折弯圆弧段的预弯线长度。

预弯线长度是指在折弯过程中，金属板材在预弯状态下的顶面距离。

用以下公式计算预弯线长度：预弯线长度=开料长度-板料厚度×π/2步骤4：计算折弯圆弧段的折弯角度。

折弯角度可以通过预弯线长度和发育长度之差来计算。

用以下公式计算折弯角度：折弯角度=(发育长度-预弯线长度)/发育长度×360
以上是一种基本的折弯圆弧段计算方法，通过这种方法可以比较准确地确定折弯圆弧段的开料长度和折弯角度。

但需要注意的是，实际折弯过程中可能还会受到一些其他因素的影响，比如材料弹性等，因此在实际应用中还需要考虑这些因素，进行相应的修正和调整。

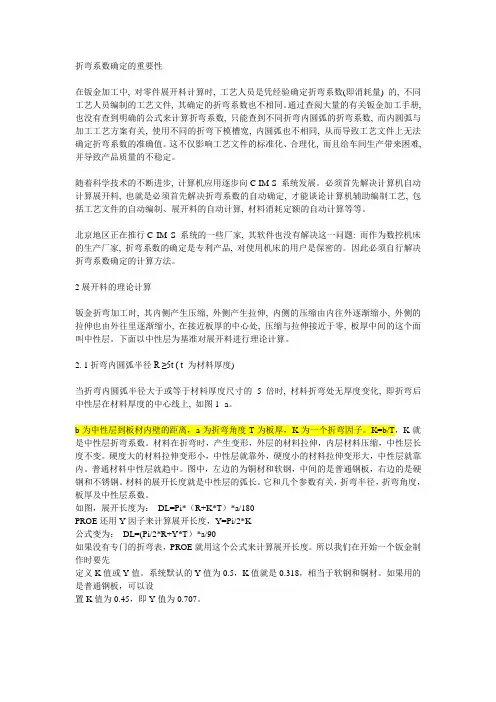

折弯系数确定的重要性在钣金加工中, 对零件展开料计算时, 工艺人员是凭经验确定折弯系数(即消耗量) 的, 不同工艺人员编制的工艺文件, 其确定的折弯系数也不相同。

通过查阅大量的有关钣金加工手册, 也没有查到明确的公式来计算折弯系数, 只能查到不同折弯内圆弧的折弯系数, 而内圆弧与加工工艺方案有关, 使用不同的折弯下模槽宽, 内圆弧也不相同, 从而导致工艺文件上无法确定折弯系数的准确值。

这不仅影响工艺文件的标准化、合理化, 而且给车间生产带来困难, 并导致产品质量的不稳定。

随着科学技术的不断进步, 计算机应用逐步向C IM S 系统发展。

必须首先解决计算机自动计算展开料, 也就是必须首先解决折弯系数的自动确定, 才能谈论计算机辅助编制工艺, 包括工艺文件的自动编制、展开料的自动计算, 材料消耗定额的自动计算等等。

北京地区正在推行C IM S 系统的一些厂家, 其软件也没有解决这一问题: 而作为数控机床的生产厂家, 折弯系数的确定是专利产品, 对使用机床的用户是保密的。

因此必须自行解决折弯系数确定的计算方法。

2展开料的理论计算钣金折弯加工时, 其内侧产生压缩, 外侧产生拉伸, 内侧的压缩由内往外逐渐缩小, 外侧的拉伸也由外往里逐渐缩小, 在接近板厚的中心处, 压缩与拉伸接近于零, 板厚中间的这个面叫中性层。

下面以中性层为基准对展开料进行理论计算。

2. 1折弯内圆弧半径R ≥5t ( t 为材料厚度)当折弯内圆弧半径大于或等于材料厚度尺寸的 5 倍时, 材料折弯处无厚度变化, 即折弯后中性层在材料厚度的中心线上, 如图1- a。

b为中性层到板材内壁的距离，a为折弯角度T为板厚，K为一个折弯因子。

K=b/T，K就是中性层折弯系数。

材料在折弯时，产生变形，外层的材料拉伸，内层材料压缩，中性层长度不变。

硬度大的材料拉伸变形小，中性层就靠外，硬度小的材料拉伸变形大，中性层就靠内。

普通材料中性层就趋中。

图中，左边的为铜材和软钢，中间的是普通钢板，右边的是硬钢和不锈钢。

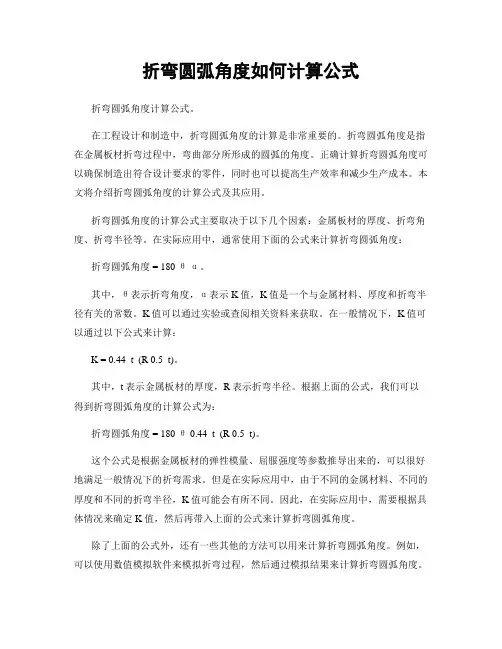

折弯圆弧角度如何计算公式折弯圆弧角度计算公式。

在工程设计和制造中，折弯圆弧角度的计算是非常重要的。

折弯圆弧角度是指在金属板材折弯过程中，弯曲部分所形成的圆弧的角度。

正确计算折弯圆弧角度可以确保制造出符合设计要求的零件，同时也可以提高生产效率和减少生产成本。

本文将介绍折弯圆弧角度的计算公式及其应用。

折弯圆弧角度的计算公式主要取决于以下几个因素：金属板材的厚度、折弯角度、折弯半径等。

在实际应用中，通常使用下面的公式来计算折弯圆弧角度：折弯圆弧角度 = 180 θα。

其中，θ表示折弯角度，α表示K值，K值是一个与金属材料、厚度和折弯半径有关的常数。

K值可以通过实验或查阅相关资料来获取。

在一般情况下，K值可以通过以下公式来计算：K = 0.44 t (R 0.5 t)。

其中，t表示金属板材的厚度，R表示折弯半径。

根据上面的公式，我们可以得到折弯圆弧角度的计算公式为：折弯圆弧角度 = 180 θ 0.44 t (R 0.5 t)。

这个公式是根据金属板材的弹性模量、屈服强度等参数推导出来的，可以很好地满足一般情况下的折弯需求。

但是在实际应用中，由于不同的金属材料、不同的厚度和不同的折弯半径，K值可能会有所不同。

因此，在实际应用中，需要根据具体情况来确定K值，然后再带入上面的公式来计算折弯圆弧角度。

除了上面的公式外，还有一些其他的方法可以用来计算折弯圆弧角度。

例如，可以使用数值模拟软件来模拟折弯过程，然后通过模拟结果来计算折弯圆弧角度。

这种方法可以更加精确地计算折弯圆弧角度，但是需要借助专业的软件和相关的知识。

在实际应用中，计算折弯圆弧角度是非常重要的。

正确的折弯圆弧角度可以确保制造出符合设计要求的零件，同时也可以提高生产效率和减少生产成本。

因此，工程师和制造人员需要熟练掌握折弯圆弧角度的计算方法，以确保产品质量和生产效率。

总之，折弯圆弧角度的计算是非常重要的。

通过本文介绍的公式和方法，希望可以帮助读者更好地理解和应用折弯圆弧角度的计算，从而提高产品质量和生产效率。

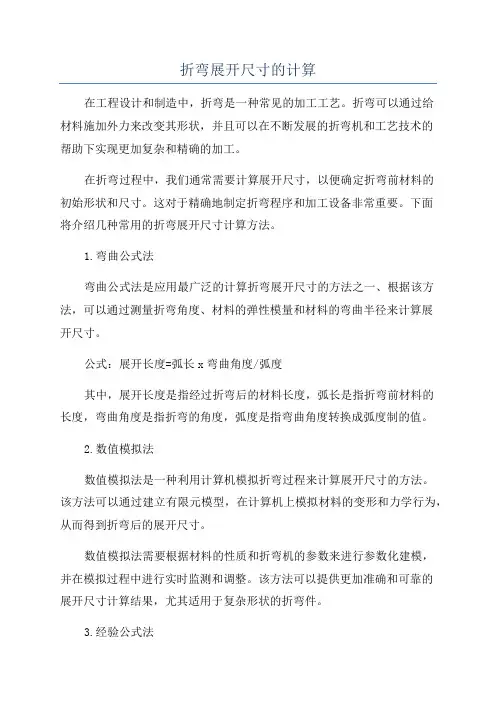

折弯展开尺寸的计算在工程设计和制造中，折弯是一种常见的加工工艺。

折弯可以通过给材料施加外力来改变其形状，并且可以在不断发展的折弯机和工艺技术的帮助下实现更加复杂和精确的加工。

在折弯过程中，我们通常需要计算展开尺寸，以便确定折弯前材料的初始形状和尺寸。

这对于精确地制定折弯程序和加工设备非常重要。

下面将介绍几种常用的折弯展开尺寸计算方法。

1.弯曲公式法弯曲公式法是应用最广泛的计算折弯展开尺寸的方法之一、根据该方法，可以通过测量折弯角度、材料的弹性模量和材料的弯曲半径来计算展开尺寸。

公式：展开长度=弧长x弯曲角度/弧度其中，展开长度是指经过折弯后的材料长度，弧长是指折弯前材料的长度，弯曲角度是指折弯的角度，弧度是指弯曲角度转换成弧度制的值。

2.数值模拟法数值模拟法是一种利用计算机模拟折弯过程来计算展开尺寸的方法。

该方法可以通过建立有限元模型，在计算机上模拟材料的变形和力学行为，从而得到折弯后的展开尺寸。

数值模拟法需要根据材料的性质和折弯机的参数来进行参数化建模，并在模拟过程中进行实时监测和调整。

该方法可以提供更加准确和可靠的展开尺寸计算结果，尤其适用于复杂形状的折弯件。

3.经验公式法经验公式法是一种基于经验的折弯展开尺寸计算方法。

该方法通过观察和总结实际折弯件的加工经验，建立适用于特定材料和折弯机的公式。

经验公式法可以根据折弯角度、材料的机械性能和折弯件的几何形状来计算展开尺寸。

虽然经验公式法在计算精度上可能不如其他方法，但它具有操作简便和实用性强的优点。

总结：以上是几种常用的折弯展开尺寸计算方法，其中弯曲公式法、数值模拟法和经验公式法是应用较广的方法。

在实际应用中，我们可以根据具体情况选择合适的方法，以确保折弯件的加工质量和精度。

无论使用哪种方法，都需要在计算展开尺寸之前进行材料的实际测量和力学性能测试。

此外，工作人员还应熟悉折弯设备的操作原理和规范要求，以确保折弯过程的安全和稳定。

通过正确计算折弯展开尺寸，我们可以更好地控制材料的形状和尺寸，从而提高制造效率和产品质量。

总结的各种钣金折弯展开计算公式真是太全了1.折弯一刀展开图例和计算公式A、B--工件弯边长度P'一弯边折弯系数(折弯系数：弯一刀城一个系数)R--弯边圆角(一般为板厚)T-—材料厚度展开长度L=A+B-P’即L=25+65-5.5=84.5按表1板厚为3下模为V25折弯系数为5.5注：按表1，选用下模不同折弯系数不同，板厚不同折弯系数不同。

2.折弯二刀展开图例和计算公式A(A1)、B--工件弯边长度P'——弯边折弯系数(折弯系数：弯一刀减一个系数)R--弯边圆角(一般为板厚)T--材料厚度展开长度L=A+T+B-2xP’即L=50+2+50-2×3.4=95.6按表1板厚为2下模为V12折弯系数为3.4注：按表1，选用下模不同折弯系数不同，板厚不同折弯系数不同3.折弯三刀展开图例和计算公式A(A1)、B(B1)-一工件弯边长度P'——折弯系数(弯一刀减一个系数)R--弯边圆角(一般为板厚)T—-材料厚度展开长度L=A+T+B+T-3xP’即L=50+2+90+2-3×3.4=133.8按表1板厚为2下模为V12折弯系数为3.4注：按表1，选用下模不同折弯系数不同，板厚不同折弯系数不同4.折弯四刀展开图例和计算公式A(A1)、B(B1)-一工件弯边长度P'——折弯系数(弯一刀减一个系数)R--弯边圆角(一般为板厚)T—-材料厚度展开长度L=A+T+B+T-3xP’即L=50+2+90+2-3×3.4=133.8按表1板厚为2下模为V12折弯系数为3.4注：按表1，选用下模不同折弯系数不同，板厚不同折弯系数不同4.折弯四刀展开图例和计算公式A、B(B1)—一工件弯边长度P’—-弯边折弯系数(折弯系数：弯一刀减一个系数)R--弯边圆角(一般为板厚)T-—材料厚度展开长度L=A+A+B+T+T-4xP’即L=25+25+100+1.5+1.5-4×2.8=141.8按表板厚为1.5下模为V12折弯系数为2.8注：按表1，选用下模不同折弯系数不同，板厚不同折弯系数不同5.折弯六刀展开图例和计算公式A(A1)、B(B1)一工件弯边长度P'—弯边折弯系数(折弯系数：弯一刀减一个系数)R--弯边园角(一般为板厚)T一材料厚度L=A+T+A+T+B+B1+B1-6xP’即L=50+1.5+50+1.5+150+20+20-6×2.8=276.2按表1板厚为1.5下模为V12折弯系数为2.8注：按表1，选用下模不同折弯系数不同，板厚不同折弯系数不同。

折弯展开计算公式
1 （如图二），由于我们常用的折弯上模的尖角通常小于0.5，所以折弯内圆弧R可以视为定值，因此折弯拉伸系数的影响因素主要取决于折弯下模槽宽V和材料厚度t。

展开长度的计算公式为（1）：
Ｌ＝Ｌ1 ＋Ｌ2－2t ＋系数a (1)
2 折弯系数a的计算公式为（2）：
a = -0.075V＋0.72t －0.01 (2)
其中：V—下模槽宽；t—材料厚度
3 为方便计算将展开长度的计算公式简化为（3）:
Ｌ＝Ｌ1＋Ｌ2－系数C (3)
注：简化系数C = （2t - 系数a）见表2。

4 多次折弯展开长度的计算公式为（4）：
Ｌ＝Ｌ1＋Ｌ2＋Ｌn－(n-1)C (4)
其中：n—折弯次数
反折压平（双折边）
1 如图三，双折边是两层钢板重叠在一起的折弯形状，通常用来起加强作用，因此2.0mm以上的板很少见压死边。

它需要用特殊折弯模具成形，而且要分为两道以上的工序才能成形。

2 双折边的展开长度计算公式为（5）：
Ｌ＝Ｌ1 ＋Ｌ2－系数C (5)
3 系数C的经验值见表3。

钝角折弯
1 （如图四）我们常用的钝角折边通常为135度、150度，展开长度计算公式为（6）：
Ｌ＝Ｌ1 ＋Ｌ2－系数C (6)
2 系数C的经验值（二）见表4。

小圆弧的展开计算公式小圆弧是圆的一部分，其长度可以通过展开计算公式来求解。

展开计算公式是数学中的一个重要概念，它可以帮助我们准确地计算出小圆弧的长度，从而在实际生活中得到应用。

本文将介绍小圆弧的展开计算公式，并探讨其在几何学和工程学中的应用。

首先，让我们来看一下小圆弧的定义。

小圆弧是由圆上的两点和圆上的一段弧线组成的，其长度通常用弧长来表示。

在数学中，我们可以通过圆的半径和圆心角来计算小圆弧的长度。

具体来说，小圆弧的长度可以通过下面的展开计算公式来求解：L = rθ。

其中，L表示小圆弧的长度，r表示圆的半径，θ表示圆心角的大小。

这个展开计算公式是基于圆的周长公式得出的，即周长等于半径乘以圆心角的大小。

通过这个公式，我们可以准确地计算出小圆弧的长度。

接下来，让我们来看一些实际的例子，来说明如何应用小圆弧的展开计算公式。

假设我们有一个半径为5厘米的圆，要计算其上一个圆心角为60度的小圆弧的长度。

根据展开计算公式，我们可以得到：L = 5 60° = 5 π/3 ≈ 5.24厘米。

通过这个例子，我们可以看到，展开计算公式可以帮助我们准确地计算出小圆弧的长度。

这对于工程学和几何学来说都是非常重要的，因为在实际应用中，我们经常需要计算圆弧的长度。

除了计算小圆弧的长度外，展开计算公式还可以帮助我们解决一些实际问题。

例如，在工程学中，我们经常需要计算管道或电缆的长度，而这些都可以通过小圆弧的展开计算公式来求解。

另外，在几何学中，展开计算公式也可以帮助我们计算出圆弧的面积，从而更好地理解圆的性质。

除了展开计算公式外，我们还可以通过数值计算来求解小圆弧的长度。

例如，我们可以通过数值积分的方法来计算小圆弧的长度，从而得到更精确的结果。

这种方法在一些复杂的情况下非常有用，因为它可以通过数值计算来逼近圆弧的实际长度。

总的来说，小圆弧的展开计算公式是数学中的一个重要概念，它可以帮助我们准确地计算出圆弧的长度。

在工程学和几何学中，展开计算公式都有着重要的应用价值，可以帮助我们解决一些实际问题。

钣金圆弧折弯力的计算1. 引言1.1 钣金圆弧折弯力的重要性钣金圆弧折弯力是在钣金加工中非常重要的一个参数，它直接影响着产品的成形质量、工艺的稳定性以及成本的控制。

圆弧折弯力的大小会直接影响到材料在折弯过程中的变形和拉伸程度，进而影响到产品的尺寸精度和表面质量。

如果圆弧折弯力过小，可能导致产品折弯角度不准确，形状不规则；如果圆弧折弯力过大，可能会导致材料过度变形，甚至产生开裂现象。

对于钣金加工来说，准确计算和控制圆弧折弯力是至关重要的。

钣金圆弧折弯力的准确计算还可以提高生产效率，降低生产成本。

通过合理计算圆弧折弯力，可以避免由于折弯力不足或过大而导致的二次加工和修复，节约了时间和成本。

针对不同材料和不同厚度的钣金，合理计算圆弧折弯力也可以有效减少废品率，提高生产效率和产品质量。

钣金圆弧折弯力的重要性不言而喻，只有深入了解和准确计算这一参数，才能更好地进行钣金加工并提高产品质量。

1.2 方法及意义钣金加工中，圆弧折弯力的计算是非常重要的一环，它直接影响着零件的成形质量和加工效率。

在钣金加工中，圆弧折弯是一种常见的成形方式，其力学性能直接影响着零件的弯曲角度、弯曲形状和表面质量。

1. 方法：通过合理的计算公式和方法，可以准确预测圆弧折弯时所需的力量，从而指导操作人员正确地选择折弯机的参数和工艺参数，确保零件的成形质量。

常用的计算方法包括理论计算法、试验法和经验法等，通过实际操作中的验证和调整，可以不断提高计算的准确性和可靠性。

2. 意义：正确计算圆弧折弯力对于提高生产效率、降低加工成本、保证产品质量具有重要意义。

只有通过科学合理的计算方法，才能确保在生产过程中不出现过度应力和变形，从而避免浪费资源和人力，提高加工效率和质量。

2. 正文2.1 圆弧折弯力的计算公式圆弧折弯力的计算公式是钣金加工中非常重要的一部分，它可以帮助工程师准确计算出需要施加的力量，从而确保加工的准确性和稳定性。

一般来说，圆弧折弯力的计算公式可以按照以下步骤进行推导：1. 需要确定圆弧折弯的类型，包括单次折弯、多次折弯、和Z字折弯等。

各种折弯特征展开系数工科在工程领域中，折弯是一种常见的金属成形技术，通过对金属材料进行弯曲来实现设计要求的形状和功能。

折弯特征展开系数是指在折弯过程中，为了保持金属材料的弯曲形式不改变，需要在原材料的展开图样上进行所需的尺寸调整。

因此，折弯特征展开系数在工程设计中具有重要的意义。

折弯特征展开系数的计算方法有多种，不同的计算方法适用于不同的折弯形状和材料。

下面将介绍几种常见的折弯特征展开系数的计算方法和应用。

1.弯曲长度法弯曲长度法是一种常见的计算折弯特征展开系数的方法，适用于细长的材料的折弯计算。

该方法的计算公式为：展开长度=弯曲长度×弧度展开长度指的是金属材料在折弯前的展开长度，弯曲长度指的是金属材料在折弯后的弯曲段的长度，弧度指的是折弯角度的弧度值。

通过该方法计算得到的折弯特征展开系数，可以用于预测折弯后金属材料的展开图样。

2.K-因子法K-因子法是一种常用的计算折弯特征展开系数的方法，适用于较粗厚的材料的折弯计算。

该方法的基本原理是通过测量折弯前和折弯后的长度差异，来计算折弯特征展开系数。

K-因子是一个与材料的物理性质和金属折弯工艺有关的系数，不同的材料和工艺会有不同的K-因子。

3.CAD软件模拟法现代工程设计中，计算机辅助设计（CAD）软件已经成为不可或缺的工具。

通过使用CAD软件中的模拟功能，可以模拟金属材料的弯曲过程，并根据所需的形状和尺寸来计算折弯特征展开系数。

这种方法的优势在于可以准确地预测折弯后的尺寸和形状，并进行精确的设计。

工程领域中的不同折弯特征展开系数计算方法和应用有助于实现精确的设计和制造。

对于不同的折弯需求和材料，需要根据实际情况选择合适的计算方法，并结合实际工程中的实验和模拟结果来确定最终的设计参数。

3种折弯展开的计算方法
90°折弯（一般折弯）
1 （如图二），由于我们常用的折弯上模的尖角通常小于0.5，所以折弯内圆弧R可以视为定值，因此折弯拉伸系数的影响因素主要取决于折弯下模槽宽V和材料厚度t。

展开长度的计算公式为（1）：Ｌ＝Ｌ1 ＋Ｌ2－ 2t ＋系数a (1)
2 折弯系数a的计算公式为（2）：
a = -0.075V＋ 0.72t －0.01 (2)
其中：V—下模槽宽；t—材料厚度
3 为方便计算将展开长度的计算公式简化为（3）:
Ｌ＝Ｌ1＋Ｌ2－系数C (3)
注：简化系数C = （2t - 系数a）见表2。

4 多次折弯展开长度的计算公式为（4）：
Ｌ＝Ｌ1＋Ｌ2＋Ｌn－(n-1)C (4)
其中：n—折弯次数
表2 90度折弯系数C
反折压平（双折边）
1 如图三，双折边是两层钢板重叠在一起的折弯形状，通常用来起加强作用，因此2.0mm以上的板很少见压死边。

它需要用特殊折弯模具成形，而且要分为两道以上的工序才能成形。

2 双折边的展开长度计算公式为（5）：
Ｌ＝Ｌ1 ＋Ｌ2－系数C (5)
3 系数C的经验值见表3。

表3 系数C经验值（一）
钝角折弯
1 （如图四）我们常用的钝角折边通常为135度、150度，展开长度计算公式为（6）：
Ｌ＝Ｌ1 ＋Ｌ2－系数C (6)
2 系数C的经验值（二）见表4。

表4 系数C经验值（二）。

多道折弯展开尺寸计算公式在金属加工中，折弯是一种常见的加工工艺，通过对金属板材进行多道折弯，可以制作出各种形状复杂的零件。

在进行多道折弯时，需要准确计算展开尺寸，以确保加工出的零件尺寸准确。

本文将介绍多道折弯展开尺寸计算公式，帮助大家更好地理解和应用折弯加工工艺。

1. 单道折弯展开尺寸计算公式。

在进行单道折弯时，展开尺寸的计算公式为：L = π (R + K T / 2) + 2 K T + 2 L0。

其中，L为展开长度，R为内弯圆角半径，T为板材厚度，K为K值（K值是一个常数，与材料的弯曲性能有关），L0为弯曲线条长度。

2. 多道折弯展开尺寸计算公式。

在进行多道折弯时，展开尺寸的计算公式为：L = π (R1 + R2 + ... + Rn + K T / 2) + 2 (K1 + K2 + ... + Kn) T + 2 (L01 + L02+ ... + L0n)。

其中，R1、R2、...、Rn为各道折弯的内弯圆角半径，T为板材厚度，K1、K2、...、Kn为各道折弯的K值，L01、L02、...、L0n为各道折弯的弯曲线条长度。

3. 实例分析。

假设有一块板材，需要进行两道折弯，内弯圆角半径分别为R1=5mm和R2=8mm，板材厚度T=2mm，K值分别为K1=0.33和K2=0.35，弯曲线条长度分别为L01=20mm和L02=30mm。

根据上述公式，可以计算出展开尺寸为：L = π (5 + 8 + 0.33 2 / 2) + 2 (0.33 + 0.35) 2 + 2 (20 + 30) = 3.14 13.33 + 20.68 2 + 2 50 = 41.89 + 2.72 + 100 = 144.61mm。

通过以上实例分析，我们可以看到，多道折弯的展开尺寸计算公式相对复杂，需要考虑多个因素的影响。

在实际应用中，可以借助计算软件或者在线展开计算工具来快速准确地计算展开尺寸。

4. 注意事项。
