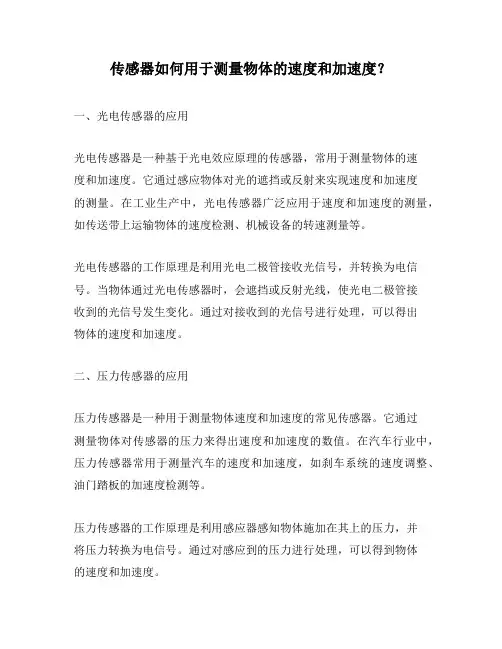

传感器如何用于测量物体的速度和加速度?一、光电传感器的应用光电传感器是一种基于光电效应原理的传感器,常用于测量物体的速度和加速度。
它通过感应物体对光的遮挡或反射来实现速度和加速度的测量。
在工业生产中,光电传感器广泛应用于速度和加速度的测量,如传送带上运输物体的速度检测、机械设备的转速测量等。
光电传感器的工作原理是利用光电二极管接收光信号,并转换为电信号。
当物体通过光电传感器时,会遮挡或反射光线,使光电二极管接收到的光信号发生变化。
通过对接收到的光信号进行处理,可以得出物体的速度和加速度。
二、压力传感器的应用压力传感器是一种用于测量物体速度和加速度的常见传感器。
它通过测量物体对传感器的压力来得出速度和加速度的数值。
在汽车行业中,压力传感器常用于测量汽车的速度和加速度,如刹车系统的速度调整、油门踏板的加速度检测等。
压力传感器的工作原理是利用感应器感知物体施加在其上的压力,并将压力转换为电信号。
通过对感应到的压力进行处理,可以得到物体的速度和加速度。
三、加速度计的应用加速度计是一种测量物体速度和加速度的重要传感器。
它通过感应物体的加速度来得出物体的速度和加速度。
在航天领域,加速度计广泛应用于飞船的速度和加速度测量。
此外,加速度计还常被用于车辆运动检测、智能手机的运动跟踪等领域。
加速度计的工作原理是利用加速度感应元件感知物体的加速度,并将加速度转换为电信号。
通过对感应到的加速度进行处理,可以得出物体的速度和加速度。
四、超声波传感器的应用超声波传感器是一种测量物体速度和加速度的常用传感器之一。
它通过发射超声波并接收其反射波来实现速度和加速度的测量。
在测距仪、自动停车系统等领域,超声波传感器常用于测量物体的速度和加速度。
超声波传感器的工作原理是利用超声波传播的时间与物体的距离成正比,通过测量超声波的时间差来推算物体的速度和加速度。
五、应用前景展望随着科技的不断进步,传感器在测量物体速度和加速度方面的应用将越发广泛。
一文读懂加速度传感器加速度是描述物体速度变化快慢的物理量,通过测量由于重力引起的加速度,你可以计算出设备相对于水平面的倾斜角度。
通过分析动态加速度,你可以分析出设备移动的方式。
为了测量并计算这些物理量,便产生了加速度传感器。
加速度传感器加速度传感器是一种能够测量加速力,将加速度转换为电信号的电子设备。
加速力就是当物体在加速过程中作用在物体上的力,就好比地球引力,也就是重力。
加速力可以是个常量,比如g,也可以是变量。
加速度计有两种:一种是角加速度计,是由陀螺仪(角速度传感器)的改进的。
另一种就是线加速度计。
加速度传感器可应用在工业控制、仪器仪表;手柄振动和摇晃、玩具、鼠标;汽车制动启动检测、报警系统;结构物、环境监视;工程测振、地质勘探、地震检测;铁路、桥梁、大坝的振动测试与分析;高层建筑结构动态特性和安全保卫振动侦察上。
加速度传感器的分类及原理根据牛顿第二定律:A(加速度)=F (力)/M(质量)只需测量作用力F就可以得到已知质量物体的加速度。
利用电磁力平衡这个力,就可以得到作用力与电流(电压)的对应关系,通过这个简单的原理来设计加速度传感器。
所以,加速度传感器的本质是通过作用力造成传感器内部敏感部件发生变形,通过测量其变形并用相关电路转化成电压输出,得到相应的加速度信号。
加速度传感器按工作原理又分为四种:1、压电式加速度传感器压电式加速度传感器是基于压电晶体的压电效应工作的。
某些晶体在一定方向上受力变形时,其内部会产生极化现象,同时在它的两个表面上产生符号相反的电荷;当外力去除后,又重新恢复到不带电状态,这种现象称为“压电效应”。
具有“压电效应”的晶体称为压电晶体。
常用的压电晶体有石英、压电陶瓷等。
在加速度计受振时,质量块加在压电元件上的力也随之变化。
当被测振动频率远低于加速度计的固有频率时,则力的变化与被测加速度成正比。
图压电式加速度计的结构S是弹簧 M是质量块 B是基座 P是压电元件 R是夹持环图a是中央安装压缩型,压电元件—质量块—弹簧系统装在圆形中心支柱上,支柱与基座连接。
加速度传感器原理结构使用说明校准和参数解释一、加速度传感器原理:加速度传感器是一种能够测量物体在三个空间维度上的加速度变化的传感器。
其工作原理基于牛顿第二定律,即F=ma,其中F为作用力,m为物体的质量,a为物体的加速度。
传感器通过测量物体上的惯性力来间接测量物体的加速度。
一般情况下,加速度传感器是基于微机械系统(MEMS)技术制造的。
二、加速度传感器结构:加速度传感器的主要结构包括质量块(或称为振动子系统)、阻尼器、感受层以及电子转换装置。
质量块通常是一个微小的振动系统,可以沿多个轴向振动。
当物体受到外力或加速度影响时,质量块的相对位置发生改变,从而产生相应的电信号输出。
三、加速度传感器使用说明:1.安装:加速度传感器通常需要固定在被测物体上,可以使用螺栓、胶水、焊接等方式进行安装。
需要注意的是,传感器的位置和方向应该与被测物体的运动方向保持一致。
2.供电:传感器通常需要外部直流电源供电,供电电压和电流应符合传感器的要求。
3.输出信号:加速度传感器的输出信号通常为模拟信号(如电压或电流),也有一些传感器输出数字信号。
用户在使用传感器时需要根据实际需求来选择合适的信号处理方式。
4.数据处理:传感器的输出信号可以连接到数据采集设备或控制系统中进行进一步处理和分析。
用户可以根据需求选择合适的数据处理方法和算法。
5.维护:加速度传感器通常需要定期检查和维护,包括清洁传感器表面、检查传感器连接是否松动等。
四、加速度传感器校准:为了确保加速度传感器测量结果的准确性和可靠性,通常需要进行校准。
校准可以分为两个步骤:静态校准和动态校准。
1.静态校准:静态校准主要是通过将传感器放置在水平面上并保持静止状态来进行。
根据重力加速度的方向可以计算出传感器在其坐标轴上的零偏差或者非线性误差。
2.动态校准:动态校准主要是通过将传感器连接到知道真实加速度的振动台或运动载体上进行。
通过与已知加速度值进行比较,可以计算出传感器的灵敏度和线性误差。
加速度计的原理与使用方法加速度计是一种测量物体加速度的仪器,它在许多领域如航空航天、汽车工程和运动医学等中被广泛应用。
本文将介绍加速度计的原理及使用方法。
一、加速度计的原理加速度计的原理基于牛顿第二定律,即物体的加速度与作用在其上的力成正比。
根据这一原理,加速度计通过测量物体上的力来确定其加速度。
1. 力感应式加速度计力感应式加速度计利用质量对物体的拉力或压力进行测量。
其中一种常见的类型是压电加速度计。
压电加速度计由压电晶体制成,当晶体受力时,会产生电荷。
通过测量晶体上的电荷变化,可以确定施加在物体上的力以及加速度。
2. 运动感应式加速度计运动感应式加速度计则是基于惯性原理。
它包含一个基准质量,通过测量质量相对于基准质量的位置变化来计算加速度。
当物体加速时,质量相对于基准质量会发生位移,该位移可以通过传感器测量出来。
二、加速度计的使用方法加速度计有许多不同的用途,下面简要介绍几种常见的使用方法。
1. 汽车工程在汽车工程中,加速度计被用于测量车辆的加速度、制动效果和行驶状态等。
通过安装加速度计,可以收集与车辆行驶相关的数据,如速度变化、转向行为和许多其他动态信息。
这些数据不仅可用于优化车辆性能,还可用于事故分析和安全评估。
2. 运动医学加速度计在运动医学中也有重要应用。
通过固定加速度计在运动员的身体上,可以测量运动员在训练或比赛中的加速度和冲击力。
这些数据可以帮助医生和教练评估运动员的身体状况和运动技术,并制定相应的康复计划或训练方案。
3. 航空航天在航空航天领域,加速度计是控制飞行器姿态和导航的重要工具。
通过测量加速度和方向,加速度计能够提供精确的导航和飞行控制信息。
它在航天器发射、姿态控制和着陆等过程中起到关键作用。
4. 虚拟现实和游戏控制加速度计也广泛应用于虚拟现实设备和游戏控制器中。
通过将加速度计集成到设备中,用户可以通过身体的动作来控制虚拟现实场景或游戏角色的移动。
这种交互方式使用户体验更加沉浸和自然。
汽车角度传感器结构与原理随着科技的发展和汽车行业的进步,汽车角度传感器在汽车领域的应用越来越广泛。
汽车角度传感器可以通过测量车辆的角度和方向来提供关键的驾驶信息,帮助驾驶员更好地控制车辆。
本文将介绍汽车角度传感器的结构和原理。
一、汽车角度传感器的结构汽车角度传感器通常由以下几个部分组成:1. 陀螺仪:陀螺仪是汽车角度传感器的核心部件之一,用于测量车辆的角速度和方向。
陀螺仪通常包含一个转子和一个支撑结构,当车辆旋转时,转子会受到相应的力矩作用,从而产生一个与旋转角速度成正比的电信号。
2. 加速度计:加速度计用于测量车辆的加速度和速度变化。
加速度计通常由一个质量块和一个弹簧组成,当车辆加速或减速时,质量块会受到相应的力作用,从而产生一个与加速度成正比的电信号。
3. 磁力计:磁力计用于测量车辆的磁场方向和强度。
磁力计通常由一个磁场感应器和一个磁场生成器组成,磁场感应器可以感知车辆周围的磁场变化,并将其转换为电信号。
4. 控制电路:控制电路负责接收传感器产生的电信号,并进行处理和分析。
控制电路可以根据传感器的信号来计算车辆的角度和方向,并将结果传递给车辆的控制系统。
二、汽车角度传感器的原理汽车角度传感器的原理基于一些基本物理原理和传感器的工作原理。
1. 陀螺仪原理:陀螺仪利用陀螺效应来测量车辆的角速度和方向。
陀螺效应是指当转子受到力矩作用时,由于其自身的角动量,会产生一个垂直于力矩方向的转子运动。
通过测量转子的运动,可以得到车辆的角速度和方向。
2. 加速度计原理:加速度计利用牛顿第二定律来测量车辆的加速度和速度变化。
根据牛顿第二定律,加速度等于作用在物体上的力除以物体的质量。
通过测量质量块受到的力,可以计算出车辆的加速度和速度变化。
3. 磁力计原理:磁力计利用磁场感应原理来测量车辆的磁场方向和强度。
根据磁场感应原理,当磁场感应器受到磁场的影响时,会产生一个与磁场变化成正比的电信号。
通过测量磁场感应器的电信号,可以得到车辆周围磁场的方向和强度。
角度传感器的定义:角度传感器是指能感受被测角度并转换成可用输出信号的传感器。
角度传感器,顾名思义,是用来检测角度的。
它的身体中有一个孔,可以配合乐高的轴。
当连结到RCX上时,轴每转过1/16圈,角度传感器就会计数一次。
往一个方向转动时,计数增加,转动方向改变时,计数减少。
计数与角度传感器的初始位置有关。
当初始化角度传感器时,它的计数值被设置为0,如果需要,你可以用编程把它重新复位。
通过计算旋转的角度可以很容易的测出位置和速度。
当在机器人身上连接上轮子(或通过齿轮传动来移动机器人)时,可以依据旋转的角度和轮子圆周数来推断机器人移动的距离。
然后就可以把距离转换成速度,你也可以用它除以所用时间。
实际上,计算距离的基本方程式为:距离=速度×时间由此可以得到:速度=距离/时间磁敏角度传感器磁敏感角度传感器采用高性能集成磁敏感元件,利用磁信号感应非接触的特点,配合微处理器进行智能化信号处理制成的新一代角度传感器。
特点:无触点、高灵敏度、接近无限转动寿命、无噪声、高重复性、高频响应特性好。
优点:1、磁钢位置未对准自动补偿;2、故障检测功能;3、非接触位置检测功能,是满足苛刻环境应用需求的理想选择。
应用领域:1、工业机械、工程机械建筑设备、石化设备、医疗设备、航空航天仪器仪表、国防工业等旋转速度和角度的测量.2、汽车电子脚踩油门角位移,方向盘位置,座椅位置,前大灯位置;3、自动化机器人,运动控制,旋转电机转动和控制.电容式角位移传感器电容式角位移传感器用于测量固定部件(定子)与转动部件(转子)之间的旋转角度,因其具有结构简单,测量精度高,灵敏度高,适合动态测量等特点,而被广泛应用于工业自动控制。
一般来说,电容式角位移传感器由一组或若干组扇形固定极板和转动极板组成,为保证传感器的精度和灵敏度,同时避免因环境温度等因素的改变导致介电常数、极板形状等的间接变化,进而对传感器性能产生不利影响,对传感器的制作材料、加工工艺以及安装精度提出了较高要求,为了克服电容角位移传感器的局限性,国内外科学工作者进行了长期的大量研究工作,其主要思想方法是将传感器设计成差动结构。
自动驾驶技术中的传感器原理和应用近年来,随着科技的不断进步和发展,自动驾驶技术被越来越多的人们所重视和关注。
而要实现自动驾驶,离不开各种传感器的支持。
本文将对自动驾驶技术中的传感器原理和应用进行介绍。
一、传感器的分类传感器按照测量物理量的类型可分为位移传感器、温度传感器、压力传感器、角度传感器等。
对于自动驾驶技术来说,主要涉及的传感器有以下几种:1. 摄像头:通过拍摄道路及周围情况,获取路面标记、车辆、行人等信息。
2. 激光雷达:通过激光束扫描建立地图,并检测周围环境,以实现自动驾驶。
3. 超声波传感器:用于检测周围车辆、物体的位置及距离信息。
4. 惯性测量单元(IMU):通过测量物体的加速度和角速度,计算出物体的运动状态。
二、传感器的原理1. 摄像头传感器原理:摄像头传感器工作原理类似于人眼。
当光照射在摄像头的感光元件上时,感光元件会将光转换为电信号。
这些电信号被转换为数字信号,经过算法处理后,就可以得到摄像头所拍摄的图像。
2. 激光雷达传感器原理:激光雷达传感器利用激光束对周围环境进行扫描,然后通过接收反弹回来的光,计算出车辆到周围物体的距离和方位。
激光束的发射器通过旋转,可以对周围环境进行 360 度全方向扫描。
3. 超声波传感器原理:超声波传感器向周围发射一系列超声波信号,当这些信号遇到物体时,就会被反弹回来。
超声波传感器通过检测超声波信号的返回时间,来计算出车辆与周围物体的距离。
4. 惯性测量单元(IMU)原理:IMU 由加速度计和陀螺仪组成,能够测量物体的加速度和角速度,从而计算出物体的运动状态。
加速度计用于测量物体加速度,而陀螺仪则用于测量物体角速度。
三、传感器在自动驾驶技术中的应用自动驾驶技术涉及到的传感器种类多、数量多,下面简要介绍一下各个传感器的应用。
1. 摄像头的应用:摄像头主要用于拍摄道路、车道、路标、行人等周围信息。
通过拍摄车辆前方,将这些信息传递给自动驾驶汽车,以便自动驾驶汽车识别出周围的路况和交通状况。
加速度计和陀螺仪传感器原理检测及应用加速度计的原理是基于质量的惯性。
它包含一个质量块,当物体受到加速度时,质量块会受到力的作用,从而产生位移。
位移可以通过电容、压电或压阻等方式检测。
根据牛顿第二定律F=ma,可以通过测量质量块上的力来计算出加速度。
陀螺仪的原理是基于转子的旋转。
转子在其轴向上旋转时,会受到科里奥利力的作用,导致转子发生位移。
位移可以通过电容、压电或压阻等方式检测。
根据角动量守恒定律L=Iω,可以通过测量转子上的力矩和惯性矩来计算出角速度。
在使用加速度计和陀螺仪进行检测时,需要注意其精度和误差。
加速度计的误差包括基线误差(如零偏误差和灵敏度误差)和非线性误差。
陀螺仪的误差包括漂移误差和振动误差。
针对这些误差,可以通过校准、信号处理和滤波等手段进行补偿和消除。
加速度计和陀螺仪的应用非常广泛。
加速度计可以用于物体的运动检测与测量,例如汽车碰撞检测、地震检测、体育运动分析等。
陀螺仪可以用于物体的姿态估计与控制,例如飞行器姿态控制、虚拟现实头显的运动跟踪等。
同时,加速度计和陀螺仪也常常结合使用,以提供更精确的运动状态信息。
总之,加速度计和陀螺仪是两种常用的传感器,用于测量物体的加速度和角速度。
它们的原理基于质量的惯性和转子的旋转,通过检测位移来计算出加速度和角速度。
在应用中,需要注意其精度和误差,并根据具体需求进行校准和补偿。
加速度计和陀螺仪在各种领域都有广泛的应用,如车辆安全、地震监测和虚拟现实等。

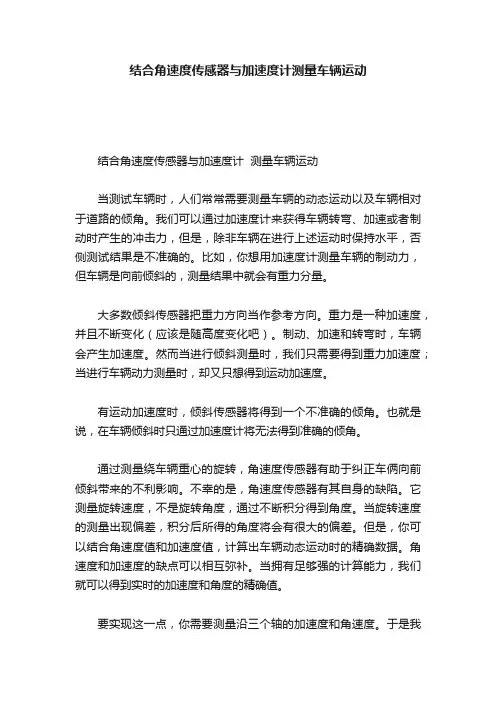

结合角速度传感器与加速度计测量车辆运动结合角速度传感器与加速度计测量车辆运动当测试车辆时,人们常常需要测量车辆的动态运动以及车辆相对于道路的倾角。
我们可以通过加速度计来获得车辆转弯、加速或者制动时产生的冲击力,但是,除非车辆在进行上述运动时保持水平,否侧测试结果是不准确的。
比如,你想用加速度计测量车辆的制动力,但车辆是向前倾斜的,测量结果中就会有重力分量。
大多数倾斜传感器把重力方向当作参考方向。
重力是一种加速度,并且不断变化(应该是随高度变化吧)。
制动、加速和转弯时,车辆会产生加速度。
然而当进行倾斜测量时,我们只需要得到重力加速度;当进行车辆动力测量时,却又只想得到运动加速度。
有运动加速度时,倾斜传感器将得到一个不准确的倾角。
也就是说,在车辆倾斜时只通过加速度计将无法得到准确的倾角。
通过测量绕车辆重心的旋转,角速度传感器有助于纠正车俩向前倾斜带来的不利影响。
不幸的是,角速度传感器有其自身的缺陷。
它测量旋转速度,不是旋转角度,通过不断积分得到角度。
当旋转速度的测量出现偏差,积分后所得的角度将会有很大的偏差。
但是,你可以结合角速度值和加速度值,计算出车辆动态运动时的精确数据。
角速度和加速度的缺点可以相互弥补。
当拥有足够强的计算能力,我们就可以得到实时的加速度和角度的精确值。
要实现这一点,你需要测量沿三个轴的加速度和角速度。
于是我们沿着车身安装了三轴加速度计,和与值对应的三轴角速度计。
见图1。
如果可能,传感器最好安装在车辆重心,尽量减少旋转加速度对测量带来的不利影响。
(原文件名:page 1.jpg)引用图片图1。
车辆各轴上的传感器我们可以用角速度传感器测量车辆绕给定轴的旋转。
如果一直对角速度积分,将会得到角度关于时间的函数。
例如,您可以使用角速度传感器来跟踪车辆沿着X和Y轴的旋转,然后对传感器信号积分,计算出车辆俯仰角和翻滚角。
这是一个关于时间的函数。
根据这个计算得到的俯仰角和翻滚角,从加速度传感器信号中减去由于倾斜带来的重力分量,最终得到运动加速度。
加速度计角度算法一、引言在现代科技发展的背景下,加速度计成为了广泛应用于各个领域的重要传感器之一。
加速度计可以测量物体的加速度,通过积分可以得到速度和位移等物理量。
而加速度计的角度算法则是对加速度计输出的数据进行处理,得到物体的角度信息。
本文将围绕加速度计角度算法展开讨论,首先介绍加速度计的原理和工作原理,接着详细讨论加速度计角度算法的原理和主要实现方法,并对常见的加速度计角度算法进行比较和评估。
最后,我们将对加速度计角度算法的应用领域和未来发展方向进行展望。
二、加速度计原理和工作原理2.1 加速度计原理加速度计是一种用于测量物体加速度的传感器。
它通常由微机电系统(MEMS)加速度传感器构成,其基本原理是利用物体受力产生的加速度,通过敏感元件(如加速度感应器)转化为电信号输出。
2.2 加速度计工作原理加速度计的工作原理基于牛顿第二定律,即F=ma,其中F是物体所受的力,m是物体的质量,a是物体的加速度。
加速度计将物体所受的力转化为电信号输出,进而通过数据处理得到加速度信息。
加速度计通常由一个或多个微机电系统(MEMS)加速度传感器组成。
这些传感器可以测量三个轴向(X、Y和Z轴)上的加速度。
通过对三个轴向的加速度进行测量和计算,可以得到物体在三维空间中的加速度信息。
三、加速度计角度算法原理3.1 加速度计角度算法基本原理加速度计角度算法基本原理是通过测量物体在三维空间中的加速度信息,计算得到物体在空间中的角度信息。
具体而言,通过对加速度计输出的三个轴向的加速度进行处理和计算,可以得到物体在水平面上的倾斜角度和俯仰角度。
3.2 加速度计角度算法主要实现方法加速度计角度算法有多种实现方法,比较常见的方法包括:1.基于三轴加速度的角度算法:这种方法通过计算三个轴向的加速度矢量与重力矢量之间的夹角来估计物体的角度。
具体而言,可以使用三角函数(如正弦函数和余弦函数)来计算角度。
2.基于卡尔曼滤波的角度算法:卡尔曼滤波是一种递归估计滤波算法,可用于估计物体角度。
加速度计、角度传感器知识
整理与解析
1、传感器基础知识 (2)
2、比力 (2)
3、加速度传感器测量倾角原理 (3)
4、Question and answer (3)
5、电子罗盘 (3)
7、陀螺仪和加速度计的区别与联系 (4)
8、常用芯片介绍 (4)
交流QQ:1002100760
1、传感器基础知识
陀螺和加速度计是惯性器件,是用来测量相对惯性空间的角速度(或对于积分类型的陀螺来说是角增量)和加速度。
在三维空间中,描述一个刚体运动要六轴,三轴加速度,三轴角速度。
加速度传感器:测量加速度的值,是指直线运动,一般以重力加速度g为单位。
角度传感器:测量角度的传感器,范围比较广泛各种角度与倾角传感器有些不一样。
角度传感器可以是垂直的,各种安装方式都行,是指相对角度。
多数的角度传感器是以加速计为基础,通过重力加速度分量估算角度,通常也会要求在静态下测量。
倾角传感器:倾角传感器其实是个绝对角度,原型是加速度传感器,是指被测物体与地球引力(垂直地球)的夹角。
所以它应该是个绝对值。
加速度是测量轴向的力,由F=ma,m已知,就可以知道力(加速度)的大小,所以惯导系统的里都是讲“比力”,因为力是比较出来的。
2、比力
比力:单位质量上作用的非引力外力。
通常我们说“用加速度计测量载体的运动加速度”,实际上这个说法并不确切,因为加速度计测量的不是载体的运动加速度,而是载体相对惯性空间的绝对加速度和引力加速度之差,称作“比力”---艾弗里尔B,查特菲尔德著.高精度惯性导航基础.北京:国防工业出版社,2002.
在一般线加速度计中测量的是比力(a+g)不能分辨出重力加速度g和运动加速度a。
一个加速度计只能测量一个方向的比力,测量矢量必须使用三个加速度计;测量值与安装方向、姿态有关,且受安装精度影响。
三个加速度计垂直安装可测量比力矢量,进而得到运动加速度。

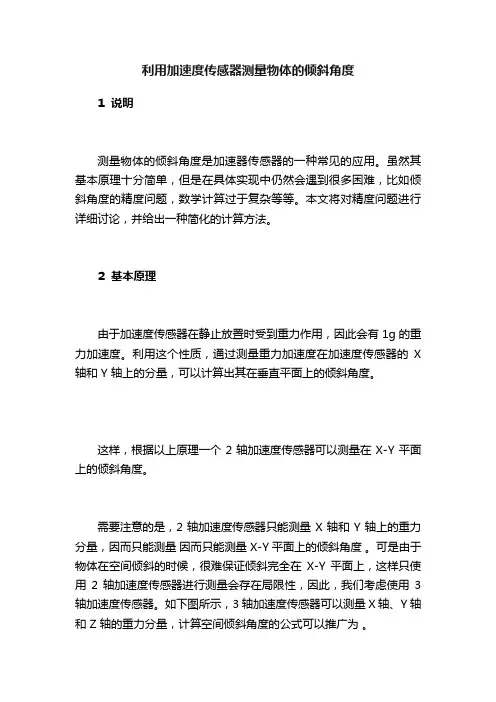

3、加速度传感器测量倾角原理
三轴加速度传感器以重力为输入矢量来决定物体在空间的姿态,把加速度传感器固定在物体的水平面上,当物体姿态改变时,通过测量由于重力引起的加速度,你可以计算出设备相对于水平面的倾斜角度。
通过分析动态加速度,你可以分析出设备移动的方式。
4、Question and answer
Q:固定位置输出定值是否应该是三轴加速度传感器呢,就是根据重力加速度测量本身的位置呢?
A:位置固定時,未受到外力影响,沒有转动,加速度计或陀螺仪输出就是定值+噪声。
但是跟用加速度计测量[位置]則是两回事。
Q:为啥四轴要装加速度传感器和角速度传感器呢,位置传感器与角速度传感器有什么区别呢?
A:物体在自由空间的运动是两种运动的组合:质心的平移+围绕质心的转动,因此,物体运动有6DOF,6个自由度:3个平移自由度+3个转动自由度。
我理解认为,加速度计数据由于短期不可信而长期可信,所以来配合陀螺仪测量转动的,防止只有陀螺仪造成的角度误差及发散,共同测量围绕质心的转动。
IMU即便静止状态,位置和姿态的输出也会因为各种误差以及噪声产生偏移和误差。
5、电子罗盘
还有,大家对电子罗盘理解都有些片面,电子罗盘未必一定是磁罗盘,用磁阻传感器做的罗盘,受铁磁性零件的影响太大。
实际应用中不多,部队列装与科研单位中用的电子指北仪中,更多是基于陀螺仪做的。
电子罗盘,也叫指南针,指北针或者罗盘,罗经都有人叫。
是通过磁传感器测量地磁磁场来判别磁方向的,是个绝对值。
但
电子罗盘一指向磁北(如果没有做磁偏角计算的话),不是地北。
7、陀螺仪和加速度计的区别与联系
陀螺仪测角速度的,加速度是测线性加速度的。
前者是惯性原理,后者是利用的力平衡原理。
加速度计在较长时间的测量值是正确的,而在较短时间内由于信号噪声的存在,而有误差。
陀螺仪在较短时间内则比较准确而较长时间则会有与漂移而存有误差。
因此,需要两者(相互调整,即互补滤波)来确保运行姿态。
现在一般的姿态方面的惯性应用,如IMU(惯性测量单元),由三轴陀螺仪和三轴加速度计组合而成。
8、常用芯片介绍
MPU-6000(6050)的角速度全格感测范围为±250、±500、±1000与±2000°/sec(dps),可准确追踪快速与慢速动作,并且,用户可程式控制的加速器全格感测范围为±2g、±4g±8g 与±16g。
产品传输可透过最高至400kHz的IC或最高达20MHz 的SPI(MPU-6050没有SPI)。
MPU-6000可在不同电压下工作,VDD供电电压介为2.5V±5%、3.0V±5%或3.3V±5%,逻辑接口VVDIO供电为1.8V±5%(MPU6000仅用VDD)。
MPU-6000的包装尺寸4x4x0.9mm(QFN),在业界是革命性的尺寸。
其他的特征包含内建的温度感测器、包含在运作环境中仅有±1%变动的振荡器。
