恒定电流测试题及答案

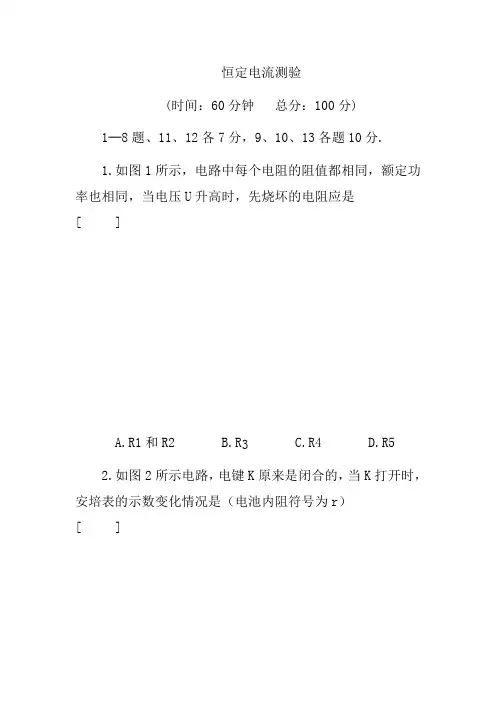

恒定电流测验(时间：60分钟总分：100分)1─8题、11、12各7分，9、10、13各题10分.1.如图1所示，电路中每个电阻的阻值都相同，额定功率也相同，当电压U升高时，先烧坏的电阻应是[ ]A.R1和R2B.R3C.R4D.R52.如图2所示电路，电键K原来是闭合的，当K打开时，安培表的示数变化情况是（电池内阻符号为r）[ ]A.r=0时示数变大，r≠0时示数变小B.r=0时示数变小，r≠0时示数变大C.r=0时，r≠0时示数都变大D.r=0时示数不变，r≠0时示数变大3.如图3所示，电池参数为ε、r，当滑线电阻的动片P由a向b滑动的过程中，安培表、伏特表的示数变化情况[ ]A.安培表先减小后增大，伏特表先增大后减小B.安培表先增大后减小，伏特表先减小后增大C.安培表一直减小，伏特表一直增大D.安培表一直增大，伏特表一直减小4.有四个电源，电动势均为6v，内阻分别为r1=1Ω，r2=2Ω，r3=r4=4Ω，今欲向R=2Ω的负载供电，选用哪种电源能使R上得到的功率最大？[ ]A.内阻1Ω的B.内阻2Ω的C.内阻4Ω的D.两个4Ω的并联5.图4所示，R1和R2的规格为“4W100Ω”，R3的规格为“1W100Ω”，当A、B端加电压通电时，这部分电路允许消耗的最大功率为[ ]A.9W/8B.1.5WC.3WD.9W6.电池电动势大小等于[ ]A.开路时，电池两极间的电势差B.沿整个闭合电路非静电力移动单位电量所做的功C.移动单位电量经过电池所做的功D.每单位电流流过整个闭合电路，电池所供给的功率7.如图5所示，四只灯泡规格相同，全部发光，比较其亮度正确的是 [ ]A.灯C比D亮B.灯C比B亮C.灯A和C一样亮D.灯A和B一样亮8.用伏安法测电阻R，按图6中甲图测得的结果为R1，按乙图测得为R2，若电阻的真实值为R，则[ ]A.R1>R>R2B.R1<R<R2C.R>R1，R>R2D.R<R1，R<R29.一只表头的满度电流Ig=100μA，内阻Rg=1kΩ，现将表头改装成安培，伏特两用表，如图7所示，R1=10.1Ω，R2=1.49kΩ(1)用oa两端时是什么表？量程多大？(2)用ob两端时是什么表？量程多大？10.如图8所示的电路中，电健K1断开时，电健K2分别接到M端和N端，伏特表的示数之比U1:U2=4:3，电健K1接通后，滑动变阻器的滑片移到a点，ac间电阻为R1，将K2分别接到M端与N端时，变阻器消耗的电功率恰好都是4瓦.若变阻器的滑片移到b点，bc间电阻为R2，R2=R1/4，K2接到N端时，变阻器消耗的电功率也是4W；那么，将K2再接到M端时，变阻器消耗的电功率Px是多少W？（电源电动势和内电阻恒定不变，伏特表对测量的影响忽略不计）11.如图9，ε=10V，内阻不计，R1=4Ω，R2=6Ω，C=30μF.(1)闭合开关K，求稳定后通过R1的电流.(2)然后将开关k断开，求这以后流过R1的总电量.12. 如图10，三只电阻的阻值相等.三只安培表内阻均不计，它们的示数为I1、I2、I3，则：I1:I2:I3= : :13.如图11电路中，电源ε=4V，r=1Ω，R1=R2=R3=4Ω，R4=6Ω.试求安培表的读数？（安培表内阻不计）答案1.D2.D3.A 4 A 5.B 6.A、B、D 7.B、D 8.A9.(1)毫安表.10mA. (2)伏特表 15V10.U1:U2=ε1:ε2=4:3 ①由①②③④⑤解得Px=2.56W11. (1)1A (2)1.2×10-4C12. I1:I2:I3=3:2:213.改画电路如图12示IA=I2+I4=0.25A+0.5A=0.75A_我确定，爸爸是越走越远了，他的身影会随着时光的流逝在我眼中渐渐的淡下去，就像那盏煤油灯，退出了历史的舞台，退出了我们便捷明快的生活，无论我怎样留恋，怎样不舍得，它都会被滚滚向前的时代洪流远远的抛在脑后。

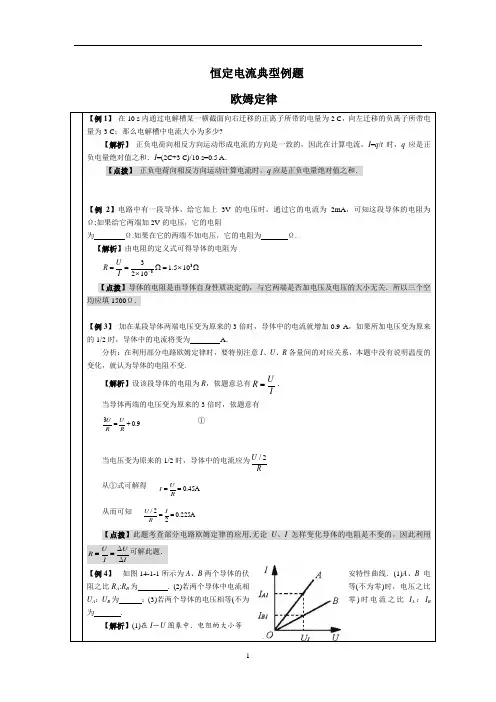

恒定电流典型例题欧姆定律【例1】 在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2 C ，向左迁移的负离子所带电量为3 C ；那么电解槽中电流大小为多少?【解析】 正负电荷向相反方向运动形成电流的方向是一致的，因此在计算电流，I =q /t 时，q 应是正负电量绝对值之和．I =(2C+3 C)/10 s=0.5 A ．【点拨】 正负电荷向相反方向运动计算电流时，q 应是正负电量绝对值之和．【例2】电路中有一段导体，给它加上3V 的电压时，通过它的电流为2mA ，可知这段导体的电阻为 Ω;如果给它两端加2V 的电压，它的电阻为 Ω.如果在它的两端不加电压，它的电阻为 Ω. 【解析】由电阻的定义式可得导体的电阻为Ω⨯=Ω⨯==-33105.11023I U R 【点拨】导体的电阻是由导体自身性质决定的，与它两端是否加电压及电压的大小无关．所以三个空均应填1500Ω．【例3】 加在某段导体两端电压变为原来的3倍时，导体中的电流就增加0.9 A ，如果所加电压变为原来的1/2时，导体中的电流将变为 A ．分析：在利用部分电路欧姆定律时，要特别注意I 、U 、R 各量间的对应关系，本题中没有说明温度的变化，就认为导体的电阻不变.【解析】设该段导体的电阻为R ，依题意总有IU R =．当导体两端的电压变为原来的3倍时，依题意有9.03+=RUR U ①当电压变为原来的1/2时，导体中的电流应为R U 2/从①式可解得 A 45.0==RU I从而可知 A 225.022/==I RU【点拨】此题考查部分电路欧姆定律的应用,无论U 、I 怎样变化导体的电阻是不变的，因此利用IU I U R ∆∆==可解此题． 【例4】 如图14-1-1所示为A 、B 两个导体的伏安特性曲线．(1)A 、B 电阻之比R A :R B 为 . (2)若两个导体中电流相等(不为零)时，电压之比U A ：U B 为 ；(3)若两个导体的电压相等(不为零)时电流之比I A ：I B为 .【解析】(1)在I －U 图象中．电阻的大小等电阻定律电阻率图14-2-1【解析】本题的思路是：U-I 图象中，图线的斜率表示电阻，斜率越大．电阻越大．如果图线是曲线，则表示导体中通过不同的电压、电流时它的电阻是变化的．灯泡在电压加大的过程中，灯丝中的电流增大，温度升高，而金属的电阻率随着温度升高而增大，所以灯丝在加大电压的过程中电阻不断增大，U-I 图线中曲线某点的斜率应不断增大．A 图斜率不变，表示电阻不变；C 图斜率减小，表示电阻变小；D 图斜率先变大后变小，表示电阻先变大后变小；上述三种情况显然都不符合实际·只有B 图斜率不断增大，表示电阻不断变大，这是符合实际的．答案：ACD ．【点拨】本题考查了两个方面的知识,其一考查了对U-I 图象的物理意义的理解.其二,考查了金属电阻率随温度升高而增大的基本知识.我们通过本题的解答应理解平时用灯泡上的标称电压和标称功率通过公式PU R 2=计算出来的电阻值应是灯泡正常工作时的阻值,灯泡不工作时用欧姆表测出的电阻值大大小于灯泡正常工作时的阻值.1．（综合题）两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的四倍，把另一根两次对折后绞合在一起，则它们的电阻之比是多少?【解析】由于两根导线完全相同，即体积相等， 无论拉长还是对折后，其体积仍相等．从而可以确定出形变之后的长度和截面积之比，从而确定出电阻之比．设原导体的电阻为SL R ρ=，拉长后长度变为4L ，其截面积S S 41=',R S L R 164141==ρ，四折后长度变为41L ，其截面积为S S 4='',它的电阻变为R S LR 1614412== ,故1:256161:16:21==R R2．（应用题） A 、B 两地相距40 km ，从A 到B 两条输电线的总电阻为800Ω．若A 、B 之间的某处E 两条线路发生短路．为查明短路地点，在A 处接上电源，测得电压表示数为10 V ，电流表示数为40 mA ．求短路处距A 多远?【解析】根据题意，画出电路如图14-2-2所示，.A 、B 两地相距l 1=40 km ，原输电线总长2l 1=80 km ，电阻R 1=800 Ω．设短路处距A 端l 2,其间输电线电阻Ω=⨯==-25010401032IU R 212122R ,l l R S L R ==ρkm 5.12408002501122=⨯==l R R l短路处距A 端12.5 km ．3．（创新题）如图14-2-3所示，两个横截面不同、长度相等的均匀铜棒接在电路中，两端电压为U ，则( )A ．通过两棒的电流相等B ．两棒的自由电子定向移动的平均速 率不同C ．两棒内的电场强度不同，细棒内场 强E 1大于粗棒内场强E 2D ．细棒的端电压U１大于粗棒的端电压U 2图14-2-3【解析】ABCD电功和电功率【例1】 一只标有“110 V ，10 W"字样的灯泡：(1)它的电阻是多大?(2)正常工作时的电流多大?(3)如果接在100 V 的电路中，它的实际功率多大?(4)它正常工作多少时间消耗1 kW ·h 电? 【解析】 (1)灯泡的电阻）（额额Ω===12101011022P U R (2)09.011010===额额额U P I (A) (3)因灯泡电阻一定，由RU P 2=得，22额实额实：：U U PP =3.8101101002222=⨯==额额实实P U U P W (4)1 kW ·h=3.6×106J ，由W =Pt 得s 106.310106.356⨯=⨯==P W t【点拨】 灯泡可看成是纯电阻用电器，并且认为它的电阻值保持不变．正确使用PU R 2=，R U P 2=，PW t =几个基本公式，并注意区别P 、U 、I 是额定值还是实际值．【例2】 对计算任何类型的用电器的电功率都适用的公式是 ( ) A ．P =I 2R B ．P =U 2/R C ．P =UI D ．P =W /t【解析】D 是定义式，C 是通过定义式推导而得，而A 、B 都是通过欧姆定律推导，所以A 、B 只适用于纯电阻电路．选CD ．【点拨】 通过该道题理解电流做功的过程，即是电能转化成其他形式能的过程．要区分电功率和热功率以及电功和电热．【例3】 若不考虑灯丝电阻随温度变化的因素，把一只标有“220V ，100W”的灯泡接入电压为110V 的电路中，灯泡的实际功率是 ( )1．（综合题） 两个白炽灯泡A (220V ，100W)和B (220V ，40W)串联后接在电路中，通电后哪个灯较亮?电灯中的电流最大等于多少?此时两灯所加上的电压是多大?两灯的实际总电功率是多少?(不考虑温度对电阻的影响)【解析】 根据P =U 2/R 可计算出两灯泡的电阻分别为 R A =U 2/P =2202/100Ω=484Ω， R B =U 2/P =2202/40Ω=1210Ω,根据P =IU ，可计算出两灯泡的额定电流分别为 I A =P /U =100/220A=0.45A ， I B =P /U =40/220A=0.18A.当两个灯泡串联时，通过它们的电流一定相等，因此电阻大的灯泡功率大，所以它们接入电路后B 灯较亮． 电路中的电流不能超过串联灯泡中额定电流最小的电流值，本题中不能超过I B =0.18A ．为了不超过电流值，加在白炽灯两端的总电压不能超过U =I B (R A +R B )=308V (或U A ：U B =R A ：R B =2：5，U =U A +U B =220V+0.4×220V =308V)．此时两灯的实际功率为W 562=+=）（B A B R R I P (或P A ：P B = R A ：R B =2：5，P =P A + P B =40W+0.4×40W=56W).2．（应用题） 如图14-5-1所示为电动机提升重物的装置，电动机线圈电阻为r =1Ω，电动机两端电压为5V ，电路中的电流为1A ，物体A 重20N ，不计摩擦力，求： (1)电动机线圈电阻上消耗的热功率是多少? (2)电动机输入功率和输出功率各是多少? (3)10s 内，可以把重物A 匀速提升多高? (4)这台电动机的机械效率是多少?图14-5-1【解析】对电动机而言，电流做功的功率就是输入功率，电流经过电动机线圈电阻时产生一定的热功率，两个功率的差即为输出功率． (1)根据焦耳定律，热功率应为P Q =I 2r =l 2×lW=lW ．(2)电功率等于输入电流与电动机两端电压的乘积P 入=IU =l×5W=5W ．输出功率等于输入功率减去发热消耗的功率P 出=P 入－P Q =5W －lW=4W ．(3)电动机输出的功率用来提升重物转化为机械功率，在10s 内P 出t =mgh ．解得m 2m 20104=⨯==mg t P h 出 (4)机械效率 %80==入出P P η闭合电路欧姆定律【例1】 电动势为2 V 的电源与一个阻值为9Ω的电阻构成闭和回路，测得电源两端电压为1.8 V ，求电源的内电阻．【解析】画出如图14-6-2的电路图，U 外 =1.8 V 由E =U 外 +U 内得U 内=0.2 V ，I= U 外/R =0.2A ，r = U 内/I =1Ω．图14-6-2【点拨】闭合电路欧姆定律和部分电路欧姆定律往往结合起来应用．【例2】 在如图14-6-3所示的电路中，电阻R l =100Ω，R 2=300Ω，电源和电流表内阻均可不计．当两个电键S 1、S 2都断开或都闭合时，电流表的读数是相同的，求电阻R 的阻值．【解析】 当两个电键S 1、S 2都断开时，电阻R 1、R 3和R 组成串联电路，经过它们的电流与电流表读数是相同的，设这个电流为I ，则根据闭合电路欧姆定律可得E =I (R 1+R 3+R )=(400+R )I ． ①当两个电键S 1、S 2都闭合时，电阻R 被 图14-6-3短路，R 1和R 2并联后再与R 3串联，其等效电阻为Ω=Ω+Ω+⨯=++='7270030060010060010032121R R R R R R此时流过电源的电流为流过R 1，和R 2的电流的总和，其中流过R 1的电流为I ，根据并联电路电流分配关系可得，流过电源的电流为I I I R R R I 67600600100221=+=+='根据闭合电路欧姆定律有 450=''=R I E I②联立①②两式得 R =50 Ω【点拨】 首先要分别弄清楚电键都断开和都闭合时两个电路中各元件的相互连接关系，根据闭合电路欧姆定律列出以电流表读数及待求电阻为变量的方程式，再设法利用方程进行求解．串、并联电路是最基本的电路结构形式，在复杂的电路中，当串、并联的连接关系不明显时，要对电路进行简化，之后，将外电阻表达出来，用闭合电路欧姆定律列方程，找出物理量之间的关系，这就是解这类题的基本思路．【例3】在如图14-6-4所示的电路中，在滑动变阻器R 2的滑动头向下移动的过程中，电压表V 和电流表A 的示数变化情况如何?【解析】R 2的滑动头向下移动的过程中变阻器的电阻增大，则外电路总电阻也增大，据串联电路的特点(外电路与内阻串联)，路端电压也增大，即电压表V 读数增大．据欧姆定律：总电阻增大，电路中总电流I 定要减少，又因为R 1不变，所以IR 1减少，由上分析路端电压增大，所以R 2、R 3。

恒定电流（一）1．一只普通白炽灯，不通电时灯丝的电阻为R 1；正常发光时灯丝的电阻为R 2。

比较R 1和R 2的大小，应是（ ）A ．R 1＞R 2B ．R 1＜R 2C ．R 1＝R 2D ．条件不足，无法判断 2．在图1所示电路中，A 、B 间的电压保持一定，U AB =6V ，电阻R 1=R 23A ．开关S 断开时，R 3两端电压是3VB ．开关S 接通时，R 3通过的电流是1.5AC ．开关S 断开时，R 1通过的电流是0.75AD ．开关S 接通时，R 1两端电压是4V3．电阻A ，B 的伏安曲线如图2所示，下面说法正确的是（ ） A ．两电阻串联后的伏安曲线在区域 I 内，两电阻并联后的伏安曲线在区域 III 内 B ．两电阻串联后的伏安曲线在区域 III 内，两电阻并联后的伏安曲线在区域 I 内C ．A ，B 电阻阻值之比为 1 : 3D ．A ，B 电阻阻值之比为 3 : 14．在图3所示的电路中，当电键K 闭合后，电流表A 的示数为零，电压表V 1的示数为6V ，电压表V 2的示数为零。

导线、电表、电键及各接线处均无问题，这说明断路的是（ ） A ．电阻R 1 B ．电阻R 2 C ．电阻R 3 D ．串联电池组5．图4中，四盏灯分别标为：L 1（4V ，1.6W ），L 2（5V ，1.25W ）， L 3（6V ，1.8W ），L 4（10V ，10W ）。

那么，将电路两端接到8V电源上后，它们消耗的电功率P 1、P 2、P 3、P 4的关系是（）A ．P 1 > P 2 > P 3 > P 4B ．P 2 > P 1 > P 4 > P 3C ．P 2 > P 1 > P 3 > P 4D ．P 1 > P 2> P 4 > P 36．一根粗细均匀、阻值为16Ω的电阻丝，保持温度不变，若先将它等分成4段，每段电阻为R 1，再将这4段电阻丝并联，并联后总电阻为R 2，则R 1与R 2的大小依次为（ ）A ．1Ω，0.5Ω B．2Ω，0.5Ω C．2Ω，1Ω D．4Ω，1Ω7．如图5所示电路，电源的电动势为12V ，L 为灯泡，R 1和R 2为定值电阻，若用电压表测得A 、B 两点间的电压为12V ，则说明（ ） A ．L 、R 1和R 2都断了B ．L 、R 1和R 2都是好的C ．L 是好的，R 1和R 2中至少有一个断了R 1 R 3 2 图3图5图1 4图4图2D ．R 1和R 2是好的，L 断了8．在图6所示的电路中，电源电动势为E ，内阻为零，电阻R 1=2R 2，在R 2的两端并联上一段电阻忽略不计的导线L ，则（ ）A ．通过电阻R 1和R 2的电流I 1=I 2B ．R 1两端电压U 1=2E /3C ．导线L 中通过的电流I L =E/R 1D ．使电阻R 2断路，通过R 1的电流不发生变化9．用两根导线组成输电线路，输电的功率为4400kW 。

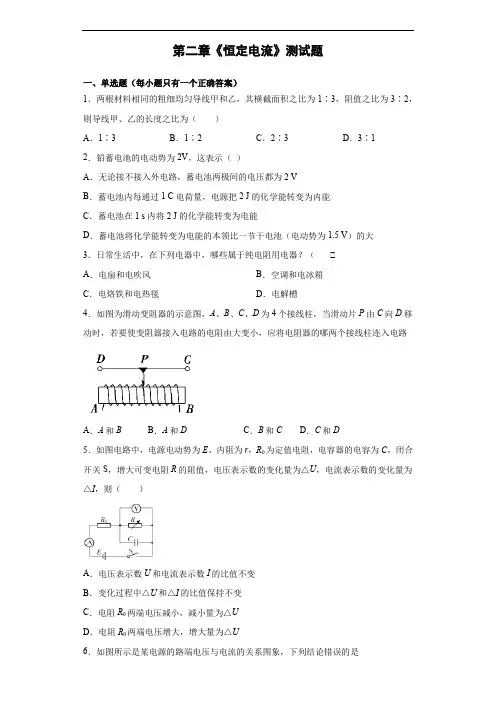

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．两根材料相同的粗细均匀导线甲和乙，其横截面积之比为1∶3，阻值之比为3∶2，则导线甲、乙的长度之比为（）A．1∶3B．1∶2C．2∶3D．3∶12．铅蓄电池的电动势为2V，这表示（）A．无论接不接入外电路，蓄电池两极间的电压都为2 VB．蓄电池内每通过1 C电荷量，电源把2 J的化学能转变为内能C．蓄电池在1 s内将2 J的化学能转变为电能D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5 V）的大3．日常生活中，在下列电器中，哪些属于纯电阻用电器？（）A．电扇和电吹风B．空调和电冰箱C．电烙铁和电热毯D．电解槽4．如图为滑动变阻器的示意图，A、B、C、D为4个接线柱，当滑动片P由C向D移动时，若要使变阻器接入电路的电阻由大变小，应将电阻器的哪两个接线柱连入电路A．A和B B．A和D C．B和C D．C和D5．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C，闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为△U，电流表示数的变化量为△I，则（）A．电压表示数U和电流表示数I的比值不变B．变化过程中△U和△I的比值保持不变C．电阻R0两端电压减小，减小量为△UD．电阻R0两端电压增大，增大量为△U6．如图所示是某电源的路端电压与电流的关系图象，下列结论错误的是A．电源的电动势为6.0 V B．电源的内阻为2 ΩC．电源的短路电流为0.5 A D．当外电阻为2 Ω时电源的输出功率最大7．如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小△U（电压表为理想电表），在这个过程中：（）A．R2两端的电压增加，增加量一定等于△UB．流过R的电流会减小C．路端电压减小，减少量一定等于△UD．△U和干路电流的变化△I的比值保持不变8．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（）A．20Ω＜R＜25ΩB．25Ω≤R＜30ΩC．200Ω＜R＜250ΩD．250Ω≤R＜300Ω9．如图所示电路，电源电势为E，内阻为r．当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为0R，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是（）A ．电动机的额定电压为IRB ．电动机的输出功率为2IE I R -C ．电源的输出功率为2IE I r -D ．整个电路的热功率为()20I R r +10．在新农村建设的街道亮化工程中，全部使用太阳能路灯，如图是某行政村使用的太阳能路灯的电池板铭牌，则电池板的内阻值约为（ ）A ．0.14ΩB ．7.35ΩC ．6.23ΩD ．0.16Ω11．如图所示，闭合直角三角形线框，底边长为l ，现将它匀速拉过宽度为d 的匀强磁场（l ＞d ）．若以逆时针方向为电流的正方向，则以下四个I ﹣t 图象中正确的是（ ） 12．在如图所示的并联电路中，保持干路上的电流I 不变，当增大R 1的阻值时（ ）A ．R 1和R 2上的电压减小B ．R 1上的电流I 1增大C ．R 2上的电流I 2减小D ．I 1和I 2之和不变13．成都七中某研究性学习小组设计了一个加速度计，如图所示。

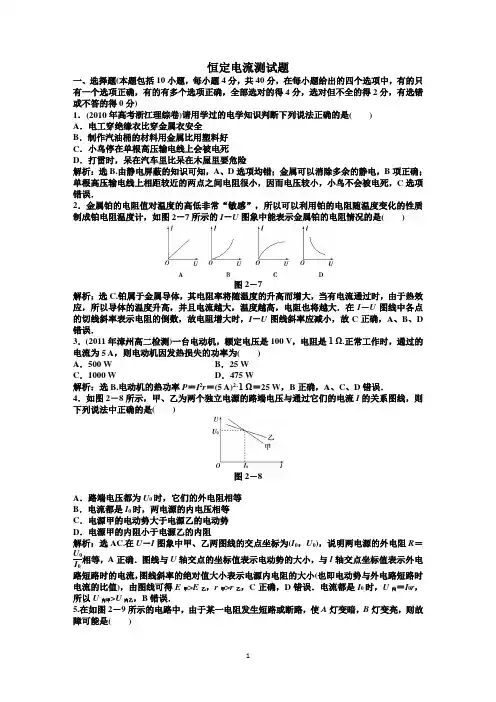

恒定电流测试题一、选择题(本题包括10小题，每小题4分，共40分，在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不答的得0分)1．(2010年高考浙江理综卷)请用学过的电学知识判断下列说法正确的是()A．电工穿绝缘衣比穿金属衣安全B．制作汽油桶的材料用金属比用塑料好C．小鸟停在单根高压输电线上会被电死D．打雷时，呆在汽车里比呆在木屋里要危险解析：选B.由静电屏蔽的知识可知，A、D选项均错；金属可以消除多余的静电，B项正确；单根高压输电线上相距较近的两点之间电阻很小，因而电压较小，小鸟不会被电死，C选项错误．2．金属铂的电阻值对温度的高低非常“敏感”，所以可以利用铂的电阻随温度变化的性质制成铂电阻温度计，如图2－7所示的I－U图象中能表示金属铂的电阻情况的是()图2－7解析：选C.铂属于金属导体，其电阻率将随温度的升高而增大，当有电流通过时，由于热效应，所以导体的温度升高，并且电流越大，温度越高，电阻也将越大．在I－U图线中各点的切线斜率表示电阻的倒数，故电阻增大时，I－U图线斜率应减小，故C正确，A、B、D 错误．3．(2011年漳州高二检测)一台电动机，额定电压是100 V，电阻是1 Ω.正常工作时，通过的电流为5 A，则电动机因发热损失的功率为()A．500 W B．25 WC．1000 W D．475 W解析：选B.电动机的热功率P＝I2r＝(5 A)2·1 Ω＝25 W，B正确，A、C、D错误．4．如图2－8所示，甲、乙为两个独立电源的路端电压与通过它们的电流I的关系图线，则下列说法中正确的是()图2－8A．路端电压都为U0时，它们的外电阻相等B．电流都是I0时，两电源的内电压相等C．电源甲的电动势大于电源乙的电动势D．电源甲的内阻小于电源乙的内阻解析：选AC.在U－I图象中甲、乙两图线的交点坐标为(I0，U0)，说明两电源的外电阻R＝U0I0相等，A正确．图线与U轴交点的坐标值表示电动势的大小，与I轴交点坐标值表示外电路短路时的电流，图线斜率的绝对值大小表示电源内电阻的大小(也即电动势与外电路短路时电流的比值)，由图线可得E甲>E乙，r甲>r乙，C正确，D错误．电流都是I0时，U内＝I0r，所以U内甲>U内乙，B错误．5.在如图2－9所示的电路中，由于某一电阻发生短路或断路，使A灯变暗，B灯变亮，则故障可能是()图2－9A．R1短路B．R2断路C．R3断路D．R4短路解析：选BC.由于A串联于干路中，且故障发生后，A灯变暗，故知电路中总电流变小，即电路总电阻变大，由此推知，故障应为某一电阻断路，排除选项A、D.若假设R2断路，则其断路后，电路总电阻变大，总电流变小，A灯变暗，同时R2断路必引起与之并联的灯B中电流的变化，使B灯变亮，推理结果与现象相符，故选项B对．若假设R3断路，则也引起总电阻变大，总电流变小，使A灯变暗，同时R3断路后也必引起与之并联的电路(即R1所在支路)中电流增大，灯B中分得电流也变大，B灯变亮，故选项C 正确．6.如图2－10所示，一个电源在外电阻不断变化时，内、外电阻消耗的电功率随电流变化的关系分别用抛物线C1、C2表示．由该图可知()图2－10A．电源的电动势为8 VB．电源的内电阻为2 ΩC．电源输出功率的最大值为16 WD．电源消耗的最大功率为16 W解析：选D.图中交点表示内、外电路消耗功率相等，此时的功率和电流分别为4 W和2 A，由P内＝I2r，代入数据得r＝1 Ω，故B错误；由P外＝I2R知R＝1 Ω，内电阻等于外电阻，电动势为E＝I(R＋r)＝4 V，A错误．外电阻和内电阻相等时电源输出功率的最大值为4 W，C错误．电源消耗的功率为P m＝EI，当R＝0时电流最大为4 A，P m＝16 W，故D正确．7．小灯泡通电后，其电流I随所加电压U变化的图线如图2－11所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法不．正确的是()图2－11A．随着所加电压的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为R＝U1 I2C．对应P点，小灯泡的电阻为R＝U1 I2－I1D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积解析：选C.在I－U图象中，图线的斜率表示电阻的倒数，图象中图线的斜率逐渐减小，电阻应逐渐增大；对应P点，小灯泡的电压为U1，电流为I2，根据欧姆定律可知，小灯泡的电阻应为R＝U1I2；其工作功率为P＝U1I2，即为图中矩形PQOM所围的面积，因此本题应选择C项．8．在如图2－12所示电路中，开关S1、S2、S3、S4均闭合，C是极板水平放置的平行板电容器，板间悬浮着一油滴P，断开哪一个开关后P会向下运动？()图2－12A．S1B．S2C．S3D．S4答案：C9．(2011年北京海淀二模)在如图2－13所示的电路中，E为电源，其内阻为r，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表．若将照射R3的光的强度减弱，则()图2－13A．电压表的示数变大B．小灯泡消耗的功率变小C．通过R2的电流变小D．电源两极间的电压变小解析：选B.若照射R3的光的强度减弱，则R3阻值增大，R总增大，由I＝ER总知I减小，由UR1＝IR1可知UR1减小，A错；UR2增大，则由IR2＝UR2R2可知IR2增大，C错；灯泡的功率P L＝I2L·R L，由I L＝I－IR2可知I L减小，故P L减小，B正确；电源两极间电压U＝E－Ir，所以U增大，D错．10．(2011年东北三校联考)如图2－14所示，一个电饭煲和一台洗衣机同时并联接入有效电压为220 V的电源上，均正常工作．设电饭煲的电阻为R1、洗衣机电动机线圈的电阻为R2.开关闭合后，用电流表分别测得流过电饭煲的电流是5 A，流过洗衣机的电流是0.5 A．经过时间t后，电饭煲消耗的电能为E1，产生的电热为Q1；洗衣机消耗的电能为E2，产生的电热为Q2；电饭煲消耗的功率为P1、洗衣机电动机消耗的功率为P2.则下列关系正确的是()图2－14A．R2＝10R1B．E1＝10E2C．Q1＝10Q2D．P1＝1555 W，P2＝155.5 W解析：选B.电源电压的有效值U＝220 V，电饭煲为纯电阻用电器，故E1＝Q1＝U1I1t＝220×5t＝1100t，R1＝U1I1＝44 Ω，P1＝U1I1＝1100 W．而洗衣机为非纯电阻用电器，R2＝UR2I2<UI2，故A错．E2＝UI2t＝110 t，E1＝10E2，B对．Q2＝I22R2t＝U R2I2t<E2，故C错．P2＝UI2＝110 W，故D错．二、实验题(本题包括2小题，每小题8分，共16分．按题目要求作答)11．(2009年高考安徽卷)用如图2－15所示电路，测定一节干电池的电动势和内阻．电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R0起保护作用．除电池、开关和导线外，可供使用的实验器材还有：图2－15a．电流表(量程0.6 A、3 A)；b．电压表(量程3 V、15 V)；c．定值电阻(阻值1 Ω、额定功率5 W)；d．定值电阻(阻值10 Ω、额定功率10 W)；e．滑动变阻器(阻值范围0～10 Ω、额定电流2 A)；f．滑动变阻器(阻值范围0～100 Ω、额定电流1 A)．那么(1)要正确完成实验，电压表的量程应选择________ V，电流表的量程应选择________ A；R0应选择________Ω的定值电阻，R应选择阻值范围是________Ω的滑动变阻器．(2)引起该实验系统误差的主要原因是________．答案：(1)30.610～10(2)电压表的分流12．(2010年高考福建理综卷)如图2－16所示是一些准备用来测量待测电阻R x阻值的实验器图2－16为了能正常进行测量并尽可能减小测量误差，实验要求测量时电表的读数大于其量程的一半，而且调节滑动变阻器能使电表读数有较明显的变化．请用实线代替导线，在所给的实验器材图中选择若干合适的器材，连成满足要求的测量R x阻值的电路．解析：实验要求测量时电表读数大于其量程的一半，而电流表量程为3.0 A，过大不可用．两电压表内阻均已知，故其中一表可当做电流表使用，考虑两表量程和电源电动势，宜选V 1当做电流表．滑动变阻器采用分压式接法，测量电路图和连线如下．答案：见解析三、计算题(本题包括4小题，共44分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位) 13．(10分)(2011年聊城三中高二物理检测)在图2－17所示电路中，电源电动势E ＝6 V ，内阻r ＝1 Ω.D 为直流电动机，其电枢线圈电阻R ＝2 Ω，限流电阻R ′＝3 Ω.当电动机正常工作时，电压表示数为0.3 V ．求：图2－17(1)通过电动机的电流是多大？(2)电动机输入的电功率、转变为热量的功率和输出机械功率各是多少？解析：(1)通过电动机的电流I 与流过限流电阻R ′的电流相同，由I ＝U R ′得：I ＝0.33 A ＝ 0.1A.(2)由E ＝Ir ＋U ＋U D 可得电动机两端电压U D ＝E －Ir －U ＝6 V －0.1×1 V －0.3 V ＝5.6 V . 所以电动机输入的电功率P 入＝U D I ＝0.56 W. 电动机的发热功率P 热＝I 2R ＝0.02 W.电动机的输出功率P 出＝P 入－P 热＝0.54 W. 答案：(1)0.1 A (2)0.56 W 0.02 W 0.54 W14．(10分) (2011年广安高二检测)如图2－18所示的电路中，电源电动势E ＝6.0 V ，内阻r ＝0.6 Ω，电阻R 2＝0.5 Ω，当开关S 断开时；电流表的示数为1.5 A ，电压表的示数为3.0 V ，试求：图2－18(1)电阻R 1和R 3的阻值；(2)当S 闭合后，电压表的示数、以及R 2上消耗的电功率．解析：(1)R 3＝U 3I 3＝3.01.5Ω＝2.0 Ω由于E ＝I 3(R 1＋R 3＋r )代入数据有6.0＝1.5(R 1＋2.0＋0.6) 解得：R 1＝1.4 Ω. (2)S 闭合后，R 总＝R 1＋r ＋R 2·R 3R 2＋R 3＝2.4 Ω电压表的示数U ＝E R 总×R 2·R 3R 2＋R 3＝62.4×0.4 V ＝1.0 VR 2上消耗的功率P 2＝U 2R 2＝120.5W ＝2.0 W.答案：(1)1.4 Ω 2.0 Ω (2)1.0 V 2.0 W15．(12分)如图2－19所示的电路中，电源电动势E ＝24 V ，内阻不计，电容C ＝12 μF ，R 1＝10 Ω，R 3＝60 Ω，R 4＝20 Ω，R 5＝40 Ω，电流表G 的示数为零，此时电容器所带电荷量Q＝7.2×10－5 C ．求电阻R 2的阻值．图2－19解析：电容器两端电压U C ＝Q C ＝6 V ，R 4R 5＝U 4E －U 4，所以U 4＝8 V ，若U 1＝6 V ＋8 V ＝14 V ，则U 1E －U 1＝R 1R 2， 所以R 2＝7.14 Ω.若U ′1＝8 V －6 V ＝2 V ，则U ′1E －U ′1＝R 1R 2， 所以R 2＝110 Ω.答案：110 Ω或7.14 Ω 16．(12分)(2011年苏州高二检测)如图2－20甲是一种家用电熨斗的电路原理图(额定电压为220 V)．R 0是定值电阻，R 是可变电阻(调温开关)，其电阻值均不受温度影响．(1)该电熨斗温度最低时的耗电功率为121 W ，温度最高时的耗电功率为484 W ，求R 0的阻值及R 的阻值变化范围．(2)假定电熨斗每秒钟散发的热量q 跟电熨斗表面温度与环境温度的温差关系如图乙所示，现在温度为20 ℃的房间使用该电熨斗来熨烫毛料西服，要求熨斗表面温度为220 ℃，且保持不变，问应将R 的阻值调为多大？图2－20解析：(1)温度最低时应该是电路中电阻最大时，此时有P 1＝U 2R max ＋R 0温度最高时应该是电路中电阻最小时，此时有P 2＝U 2R 0联立以上两式解得R 0＝100 Ω R max ＝300 Ω所以变阻器阻值范围是0到300 Ω.(2)此时电熨斗表面温度与环境温度之差 Δt ＝220 ℃－20 ℃＝200 ℃由图象知电熨斗每秒钟散发的热量 q ＝440 J要保持电熨斗的表面温度不变，则电熨斗的电功率 P ＝440 W又有：P ＝U 2R ＋R 0代入数据解得R ＝10 Ω所以应将R 的阻值调至10 Ω.答案：(1)100 Ω 0到300 Ω (2)10 Ω。

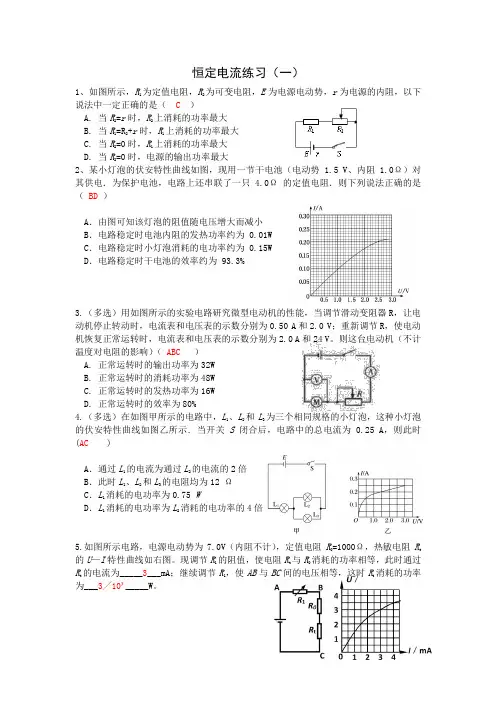

恒定电流练习（一）1、如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源的内阻，以下说法中一定正确的是（ C ）A. 当R2=r时，R2上消耗的功率最大B. 当R1=R2+r时，R1上消耗的功率最大C. 当R2=0时，R1上消耗的功率最大D. 当R2=0时，电源的输出功率最大2、某小灯泡的伏安特性曲线如图，现用一节干电池（电动势 1.5 V、内阻 1.0Ω）对其供电．为保护电池，电路上还串联了一只 4.0Ω的定值电阻．则下列说法正确的是（BD ）A．由图可知该灯泡的阻值随电压增大而减小B．电路稳定时电池内阻的发热功率约为 0.01WC．电路稳定时小灯泡消耗的电功率约为 0.15WD．电路稳定时干电池的效率约为 93.3%3.（多选）用如图所示的实验电路研究微型电动机的性能，当调节滑动变阻器R，让电动机停止转动时，电流表和电压表的示数分别为0.50 A和2.0 V；重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0 A和24 V。

则这台电动机（不计温度对电阻的影响）（ABC ）A. 正常运转时的输出功率为32WB. 正常运转时的消耗功率为48WC. 正常运转时的发热功率为16WD. 正常运转时的效率为80%4.（多选）在如图甲所示的电路中，L1、L2和L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关S闭合后，电路中的总电流为0.25 A，则此时(AC)A．通过L1的电流为通过L2的电流的2倍B．此时L1、L2和L3的电阻均为12 ΩC．L1消耗的电功率为0.75 WD．L1消耗的电功率为L2消耗的电功率的4倍5.如图所示电路，电源电动势为7.0V（内阻不计），定值电阻R0=1000Ω，热敏电阻R t 的U—I特性曲线如右图。

现调节R1的阻值，使电阻R t与R0消耗的功率相等，此时通过R t的电流为_____3___mA；继续调节R1，使AB与BC间的电压相等，这时R t消耗的功率为___3╱10³_____W。

新课标高考物理专题复习：《恒定电流》( 附参照答案 )一、选择题。

（共 20 小题，每题 3 分，共 60 分，部分分 1 分）1. 如图，电源电动势为E，内阻为r ，给外电阻R供电，则以下图中不可以反应全电路特色的图象是 ()E r IUU/V I/A U/V P出/WE/rOI/A O E U/V OCR/ΩO r R/ ΩA B D2．如下图，电源电动势=8V，内电阻为r =0.5 Ω，“ 3V,3W”的灯泡L与电动机 M串连接E在电源上，灯泡恰巧正常发光，电动机恰巧正常工作，电动机的线圈电阻L R0=1.5Ω 。

以下说法正确的选项是()E A．经过电动机的电流为 1.6A B．电动机的效率是62.5%MrC．电动机的输入功率为 1.5W D．电动机的输出功率为3W3．在如下图电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用123表示，电表示数I 、 U、U和U变化量的大小分别用I 、U1、U2和U3表示．以下比值正确的选项是（）A.U1/I不变，U1/I 不变 C.U2/I变大，U2/I 变大C.U2/I变大，U2/I 不变 D.U3/I变大， U3/I 不变4．右图为包括某逻辑电路的一个简单电路图，L 为小灯泡．光照耀电阻远小于 R．则以下说法正确的选项是（）A．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 不发光B．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 发光C．该逻辑电路是与门电路；当电阻R 遇到光照时，小灯泡L 不发光D．该逻辑电路是或门电路；当电阻R 遇到光照时，小灯泡L 发光R时，其阻值将变得5VR1R L5. 小灯泡通电后其电流I随所加电压U变化的图线如下图，P为图线上一点，为图线的PN切线， PQ为 U轴的垂线， PM为 I 轴的垂线。

则以下说法中正确的选项是()A．跟着所加电压的增大，小灯泡的电阻增大1IUB．对应P点，小灯泡的电阻为R＝I2I2 M PC．对应P点，小灯泡的电阻为R＝U1I1 N21I－ ID．对应P点，小灯泡的功率为图中矩形PQOM所围的面积QO U1U6. 如下图，四个同样的电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表 V1的量程大于 V2的量程，把它们按图接入电路中，则以下说法正确的选项是A．安培表 A1的读数大于安培表 A2的读数B．安培表A1的偏转角大于安培表A2的偏转角C．伏特表V1的读数小于伏特表V2的读数D．伏特表 V1的偏转角等于伏特表V2的偏转角7．如下图的电路中，电池的电动势为E，内阻为 r ，电路中的电阻 R1、 R2和 R3的阻值都相同．在电键 S 处于闭合状态下，若将电键S 由地点 1 切换到地点2。

高二物理复习题（恒定电流）一、选择题1.电阻A , B 的I-U 图像如图，由图像可知 A A , B 阻值之比为2： 3 B A ，B 阻值之比为3： 1 C A , B 串联后的I-U 图线位于I 区 D A , B 并联后的I-U 图线位于n 区2 •一个标有“ 220V , 60W ”的白炽灯泡，加上的电压过程中，电压U 和电流I 的关系可用图线表示，在如下给出的四个图线中，符合实际的是:A R i < R 2 < R 3B R 2 < R 3 < R iC R 3 < R? < R iD R 3 < R i < R 2测量值小于真实值B 外接电路由于电压表内阻的分流，使得电阻的测量值大于真实值C 内接电路由于电流表内阻的分压，使得电阻的测量值小于真实值D 内接电路由于电流表内阻的分压，使得电阻的测量值等于真实值 &用电器离电源L 米，线路上的电流为I ,为使在线路上的电压降不超过U ,已知输电线R 3均为可变电阻，要使电阻 R 消耗的电功率增大，则可以 A 增大R i B 减小R i C 减小R 2 D 增大R 3 4 •如图所示电路中, K 闭合后，三个灯实际消耗的电功率相 同。

则三个灯的电阻 R i 、R 2、R 3的关系是5.如图电路中, 当变阻器R 的滑片P 向下滑动时，电压表和 电流表的示数变化的情况是 A V 和A 的示数都变大 B V 和A 的示数都变小 —t=l ——R-----------I'll ------------C V 的示数变大，A 的示数变小D V 的示数变小，A 的示数变大 6. 电阻R i 和R 2串联后，两端加上 i2V 稳定电 压，现用内阻不是远大于 R 和R 2的电压表接在R i 两端，电压表示数为 8V ,若将此电压表接在 R 2两 端，则电压表的示数将 A 小于4V B 等于4V C 大于4V D 大于8V 7. 用伏安法测电阻时，电流表外接电路和电流 表内接电路的误差来源是 A 外接电路由于电压表内阻的分流， 使得电阻的RU 由0开始逐渐增大到220V ,在此的电阻率为P 。

高中物理：恒定电流 练习（含答案）1、在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2匚向左迁移的负离子 所带电荷量为3 C,那么电解槽中电流强度大小为（）A . 0.1 AB . 0.2 AC . 0.3 AD . 0.5 A2、以下说法中正确的是（）A .在外电路中和电源内部，正电荷都受静电力作用，所以能不断地定向移动形成电流B .静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少C .在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力D .静电力移动电荷做功电势能减少,非静电力移动电荷做功电势能增加3、如图所示是某晶体二极管的伏安特性曲线，下列说法正确的是（）A .加正向电压时,二极管电阻较小，且随着电压的增大而增大B .加反向电压时,二极管电阻较大，无论加多大电压，电流都很小C .无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件D .二极管加正向电压时，电流随电压变化是一条直线4、（双选）两只完全相同的灵敏电流计改装成量程不同的电压表V 1、V 2,若将两表串联后去测某 一线路的电压，则两只表（）A .读数相同B .指针偏转的角度相同C .量程大的电压表读数大D .量程大的电压表读数小5、下面是某电热水壶的铭牌，由此可知该电热水壶正常加热1 min 产生的热量为（）反向应HiW4,0 anYaw惠一一正向电珏/vC . 1.32X 104 J6、一段长为L 、电阻为R 的均匀电阻丝，把它拉成3L 长的均匀细丝后,再切成等长的三段，则其 中每一段电阻丝的阻值为（）A .3RB .RC . R7、如图所示,电源电动势为E,内阻为r 。

当可变电阻的滑片P 向b 点移动时，电压表,.•的读数U 1与电压表二•的读数U 2的变化情况是（）A. U 1变大,U 2变小B. U 1变大,U 2变大C. U 1变小,U 2变小D. U 1变小,U 2变大8、（双选）下列操作正确的是（）A .用多用电表测电压时，要将红表笔接高电势点B .用多用电表测电流时，应将多用电表串联接入电路C .用多用电表测电阻时，要选择合适挡位,使表头指针偏转角度尽可能大D .用多用电表测电阻时，待测电阻可以与外电路的电源相连接*9、关于电源的说法不正确的是（）A .电源外部存在着由正极指向负极的电场,内部存在着由负极指向正极的电场B .在电源外部电路中，负电荷靠电场力由电源的负极流向正极C .在电源内部电路中,正电荷靠非静电力由电源的负极流向正极D .在电池中,靠化学作用使化学能转化为电势能*10、（多选）小灯泡通电后其电流I 随所加电压U 变化的图线如图所示,P 为图线上一点,PN 为 图线的切线,PQ 为U 轴的垂线,PM 为I 轴的垂线,则下列说法中正确的是（）A.1.80X 103 J B . 1.10X 104 J D . 1.08X 105 JD .对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积 毫安表的满偏电流是1 mA,内电阻为100 Q ,现有两个定值电阻R 1 = 200 Q ,R 2=600 Q ,用这60 W ”，C 灯“20 V 20 W ”，D 灯“20 V 20 W ”。

高二物理恒定电流一．选择题1．在如图所示的电路中，当变阻器R的阻值增加时( )A．R两端的电压将增大B．R两端的电压将减小C．通过R的电流强度将不变D．通过R的电流强度将减小2．在如图所示的电路中，若滑动变阻器的滑动端P向下滑动时，则L1、L2、L3、L4四灯的发光情况将是( ) A．L1变亮B．L2变亮C．L3变暗D．L4变暗3．如图所示电路中，电源电动势为E,，内电阻为r，A、B为两个相同的灯泡，R1为定值电阻，R0为滑动变阻器，当滑动触头P向b端滑动时，则( )A．A灯变暗,B灯变暗B．A灯变暗,B灯变亮C．R1消耗的功率变大D．R1消耗的功率变小4．如图所示的电路中，O点接地，当原来断开的开关K闭合时，电路中A、B两点的电势变化情况是( )A．都降低B．都升高C．U A升高，U B降低D．U A降低，U B升高5．如图所示的电路中，A、B两端间电压U恒定，干路中的定值电阻的阻值为R0，支路中的定值电阻的阻值为R2，滑动变阻器不接入电路时，两固定端a、b间的电阻为R1。

R0小于R1，R0和R2都不等于零。

那么，按图示电路，滑动变阻器的滑片P由b端逐渐向a端移动过程中，电流表A1、A2的示数变化情况是( ) A．A2的示数一直不断增大B．A1的示数一直不断减小C．A2示数先增大后减小D．A1示数先减小后增大6．如图所示电路，电源电动势e = 6V，内阻不计。

R1 = 4Ω，R2 = 2Ω，R3 = 7Ω，电容器的电容C = 1mF，那么电容器上所带电量为( )A．2×10-6CB．6×10-6CC．0D．4×10-6C7．在如图所示的电路中，R1 = 10Ω，R2 = 20Ω，R3 = 8Ω，电容器的电容C = 10mF，电源电动势e = 12V，内阻不计。

要使电容器上板带正电，电量Q = 2×10-5C，则可变电阻R4的取值为( )A．8ΩB．16ΩC．32ΩD．40Ω8．水平放置的平行板电容器C如图方式连入电路。
