S7-300PLCCPU报SF和BF报警

西门子S7 PLC报SF故障的分析和处理方法一、前言西门子S7 PLC最常见的故障之一就是报SF故障，CPU面板上的状态指示灯SF灯亮红色，其含义是提示发生了硬件故障或软件错误，有时伴随着CPU停机、自动由运行（RUN）状态转入停机（STOP）状态，造成生产中断甚至发生意外生产事故。

但SF亮红灯只是一个笼统的提示，要快速查找出具体故障原因确是一件非常麻烦的事情。

下面结合现场发生的一起实际案例叙述故障原因分析和处理方法，供同仁们参考。

二、故障现象某日原料车间一台取料机发生故障，故障的现象是取料机驾驶员在启动斗轮机或皮带机这两台设备时在启动过程中突然故障停机，查看PLC柜发现（CPU315-2 PN/DP）CPU停机处于STOP状态并报SF红灯亮故障，将PLC重新上电后恢复正常，再次启动斗轮机和皮带机的过程中又重复发生该故障，如果在启动斗轮机或皮带机之前启动取料机上的其它设备都没有问题，就仅仅是启动这两台设备时会发生故障。

但不是每次操作斗轮机或皮带机都会发生故障，有时重新上电后能够坚持一段时间，更不可思议的是有时重新上电后CPU刚刚进入RUN 状态不久驾驶员还没有操作任何设备时就发生了该故障（CPU自动进入STOP状态并报SF红灯亮）。

这种时有时无的不规律故障是电气自动化人员最头疼的故障。

三、故障原因的查找方法首先检查机械、电气设备，均未发现异常，斗轮机和皮带机的软启动器也未报故障，开关、接触器、软启、线路、操作台、电机均属正常，剩下的就是查PLC了。

自动化人员用安装有西门子S7 PLC软件（Step 7）的电脑笔记本（并携带有MPI/DP数据线或网线）连接PLC在线察看故障信息，方法如下： 第一步：电脑连接PLC，上传备份PLC原程序。

这一步非常重要，自动化人员必须养成该习惯，不要轻易相信别人的备份和电脑上已有的备份。

第二步：打开PLC程序，打开硬件组态（即配置），在线查找故障信息。

如下列图示：图一：打开PLC程序，双击硬件图二、打开硬件组态图三：在线查看硬件组态图四：右击CPU，选择模块信息图五：在线查看模块信息图六：点击诊断缓冲区图七：点击“设置”，弹出设置对话框图八：在设置对话框中将默认显示15条信息改成500条，点确定图九：在事件列表中用鼠标下翻查查找故障信息，并点击“事件帮助”图十：找到导致CPU转入STOP模式的事件信息。

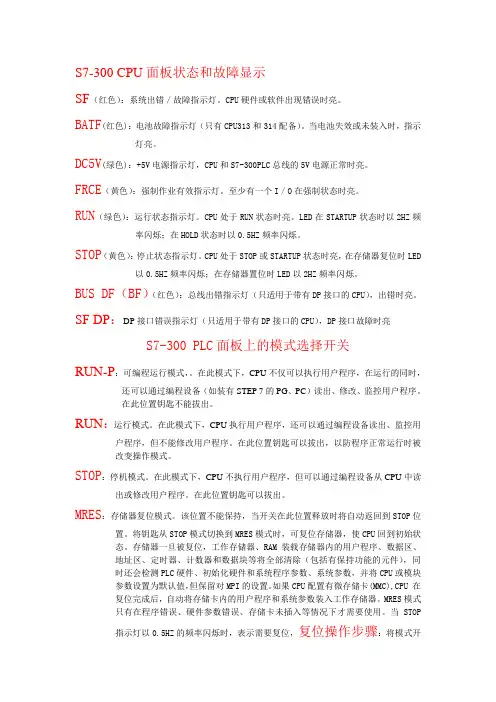

S7-300 CPU面板状态和故障显示SF（红色）：系统出错／故障指示灯。

CPU硬件或软件出现错误时亮。

BATF(红色)：电池故障指示灯（只有CPU313和314配备）。

当电池失效或未装入时，指示灯亮。

DC5V(绿色)：+5V电源指示灯，CPU和S7-300PLC总线的5V电源正常时亮。

FRCE（黄色）：强制作业有效指示灯。

至少有一个I／O在强制状态时亮。

RUN（绿色）：运行状态指示灯。

CPU处于RUN状态时亮。

LED在STARTUP状态时以2HZ频率闪烁；在HOLD状态时以0.5HZ频率闪烁。

STOP（黄色）：停止状态指示灯。

CPU处于STOP或STARTUP状态时亮，在存储器复位时LED 以0.5HZ频率闪烁；在存储器置位时LED以2HZ频率闪烁。

BUS DF（BF）（红色）：总线出错指示灯（只适用于带有DP接口的CPU），出错时亮。

SF DP：DP接口错误指示灯（只适用于带有DP接口的CPU），DP接口故障时亮S7-300 PLC面板上的模式选择开关RUN-P：可编程运行模式，。

在此模式下，CPU不仅可以执行用户程序，在运行的同时，还可以通过编程设备（如装有STEP 7的PG、PC）读出、修改、监控用户程序。

在此位置钥匙不能拔出。

RUN：运行模式。

在此模式下，CPU执行用户程序，还可以通过编程设备读出、监控用户程序，但不能修改用户程序。

在此位置钥匙可以拔出，以防程序正常运行时被改变操作模式。

STOP：停机模式。

在此模式下，CPU不执行用户程序，但可以通过编程设备从CPU中读出或修改用户程序。

在此位置钥匙可以拔出。

MRES：存储器复位模式。

该位置不能保持，当开关在此位置释放时将自动返回到STOP位置。

将钥匙从STOP模式切换到MRES模式时，可复位存储器，使CPU回到初始状态。

存储器一旦被复位，工作存储器、RAM装载存储器内的用户程序、数据区、地址区、定时器、计数器和数据块等将全部清除（包括有保持功能的元件），同时还会检测PLC硬件、初始化硬件和系统程序参数、系统参数，并将CPU或模块参数设置为默认值，但保留对MPI的设置。

OB81电源出错组织块
只要发生由错误或故障所触发的事件，而此错误或故障又与电源(仅在S7-400上)或备用电池(当事件进入和离开时)有关，则S7-300 CPU的操作系统调用OB81。在S7-400中，如果已使用BATT.INDIC开关激活了电池测试功能，则只有在出现电池故障时才会调用OB81。如果OB81没有编程，则CPU不会转为STOP模式。可以使用SFC 39至42禁用或延迟，并重新启用电源出错OB。
1、同步出错的嵌套深度过大
2、块调用(U堆栈)的嵌套深度过大
3、分配本地数据时出错
如果未对OB 88编程且程序块执行被中止，则CPU进入STOP模式(事件ID W#16#4570)。如果在优先级28下中止了程序块执行，则CPU进入STOP模式。可借助于SFC 39至42禁用、延迟和启用处理中断OB。
西门子状态与故障指示西门子* 2009-10-09 11:29:11 阅读96 评论0 字号：大中小 订阅
SF （红色） 硬件或软件错误
BF （红色） 总线出错（只适合于带有DP口的CPU）
DC5V （绿色） CPU和S7-300总线的5V电源正常
OB121编程出错组织块
只要发生同程序处理相关的错误所导致的事件，CPU的操作系统即调用OB121。例如，如果用户程序调用了尚未装载到CPU中的块，将会调用OB121。
OB122I/O访问出错组织块
只要在访问模块上的数据时出错，CPU的操作系统即调用OB122。例如，如果在访问I/O模块上的数据时，CPU检测到读取错误，操作系统将调用OB122。
1、已检测到并更正了内存出错之后
2、对于S7-400H：如果两个CPU之间的冗余链接的性能下降

1.BF灯闪烁是DP通讯报错，SF是系统错误。

300PLC必须用MMC卡的。

你先把硬件组态下载到CPU中看看报不报错。

若还有问题：PLC在线--双击CPU--看看诊断信息报的什么错。

下载正确的组态后正常s7 300插上MMC卡后sf灯常亮，BF灯闪烁。

如果不插MMC的话，是正常的。

这个是正常的，因为你还没有对你的硬件进行组态，下程序，s7 300插上MMC 卡后sf灯常亮，BF灯闪烁这个是没有关系的。

你可以通过STEP7下载硬件组态，这样sf灯和BF灯会不闪烁插上MMC卡后，将CPU初始化一下。

将MMC卡中的内容全部情况，再下载硬件配置。

这样应该就正常了！这种情况就是CPU的程序和MMC卡中的程序不一样造成的！这说明MMC卡里有程序,程序里访问ET200M的功能,BF灯闪是有从站丢失. SF灯人是有IO访问错误,找不到卡当然有问题了.建议建立一个空的项目,重新下载就好了.STEP 7 ONLINE后,从BLOCK里删掉所有的块,清空就好了.把从站和主站的MMC卡清空，又把从站的硬件组态和主站的硬件组态重新做了一遍。

就这样哦！还有搞不明白，为什么CPU会坏呢，坏的情况是5V 灯不亮！2. s7-300 s7-200 EM277 SF亮红灯BF闪烁搞了几天还没弄出，急啊引用| 回复BF LED闪烁说明总线通信有问题，可以检查组态和电缆有没有问题。

检查DP接头和组态.检查DP接头和组态. 主站出去的电缆接:进线方向,如果接出线方向,也会连不起来,还有首尾的终端电阻都拨到ON位置PROFIBUS通讯有问题，检查线路和通讯接头！有可能是你的程序操作的pqw,piw超出了你的配置sf灯亮表示你用了非法模块，bf灯闪烁表示主站没有找到组态中的从站sf灯亮表示你用了非法模块，bf灯闪烁表示主站没有找到组态中的从站，学习了谢谢都很有道理，在加一条，如果硬件安装不牢固也会出现SF灯亮，bf肯定是通信有错先不用组态，直接在硬件组态中能查到EM277的地址吗？3.发现SF灯亮（红灯），BF灯闪烁？一般是由于BF（总线故障），连带引起SF（系统故障）灯亮。
