第7章 定时器计数器

30
图7-14 由外部计数输入信号控制LED的闪烁
（3）设置IE寄存器 本例由于采用T1中断，因此需将IE寄存器的EA、ET1位置1。
（4）启动和停止定时器T1 将寄存器TCON中TR1=1，则启动T1计数；TR1=0，则停止T1计数。
参考程序如下：
#include <reg51.h> void Delay(unsigned int i)
7.4 定时器/计数器的编程和应用 4种工作方式中，方式0与方式1基本相同，只是计数位数不同。方
式0为13位，方式1为16位。由于方式0是为兼容MCS-48而设，计数初 值计算复杂，所以在实际应用中，一般不用方式0，常采用方式1。
7.4.1 P1口控制8只LED每0.5s闪亮一次 【例7-1】在AT89S51的P1口上接有8只LED，原理电路见图7-
当TMOD的低2位为11时，T0被选为方式3，各引脚与T0的逻辑关系 见图7-8。
T0分为两个独立的8位计数器TL0和TH0，TL0使用T0的状态控制位 C/T* 、GATE、TR0 ，而TH0被固定为一个8位定时器（不能作为外部 计数模式），并使用定时器T1的状态控制位TR1，同时占用定时器T1的 中断请求源TF1。
13。采用T0方式1的定时中断方式，使P1口外接的8只LED每0.5s闪亮 一次。
23
图7-13 方式1定时中断控制LED闪亮
24
（1）设置TMOD寄存器 T0工作在方式1，应使TMOD寄存器的M1、M0=01；应设置C/T*=0，为定
时器模式；对T0的运行控制仅由TR0来控制，应使相应的GATE位为0。定时 器T1不使用，各相关位均设为0。所以，TMOD寄存器应初始化为0x01。 （2）计算定时器T0的计数初值

void main(void) { TMOD=0x01;
TH0=-25000/256; TL0=-25000%256; TR0=1; ET0=1; EA=1; while(1); } void timer0(void) interrupt 1 { TH0=-25000/256;
TL0=-25000%256; P10=~P10; }
根据定时时间T，及公式（1）、（2）分别可以求出初 值N为：
方式1： N=216-T×fosc/12
（3）
方式2、方式3 ：N=28-T×fosc/12 （4）
如果fosc=12MHZ,以上公式可简化为
方式1： N=216-T
方式2、方式3 ：N=28-T
例如：系统的时钟频率是12MHz，在方式1下，如果希望定时 器/计数器T0的定时时间T为10ms，则初值N =216-T=6553610000=55536
任务一、认识单片机的定时器/计数器
一、定时器/计数器及其应用 在单片机应用系统中，定时或计数是必不可少的。例如： 测量一个脉冲信号的频率、周期，或者统计一段时间里 电机转动了多少圈等。常用的定时方法有：
1、软件定时 软件定时是依靠执行一段程序来实现的，这段程序本身 没有具体的意义，通过选择恰当的指令及循环次数实现 所需的定时，由于执行每条指令都需一定的时间，执行 这段程序所需总的时间就是定时时间。 软件定时的特点是无需硬件电路，但定时期间CPU被占 用，增加了CPU的开销，因此定时时间不宜过长，而且 定时期间如果发生中断，定时时间就会出现误差。
led=_crol_(led,1); 满10次变量led左移1位送P0口
P0=led;
}
}
[案例3] 用定时器的计数方式实现外部中断。如图 所示，P0口控制8只发光管轮流点亮，发光管点 亮时间为500ms，单脉冲电路控制发光管的移动 方向，按下单脉冲按钮，发光管左移，再按下发 光管右移 。

) (8位)
T1端 TR1 GATE l
≥l
TF1
中断
C/T=1 &
控制
INT1端
2．工作方式1 （ M1M0=01 ，16位定时器/计数器） 由TH1和TL1构成16位加1计数器，其他特性与工作 方式0相同。
振荡器 ÷12 C/T=0 TL1 (8位) T1端 TR1 GATE INT1端 l ≥l TH1 (8位)
第6章
定时/计数器
P132
定时/计数器的结构及工作原理 定时/计数器的工作方式 定时/计数器方式和控制寄存器 定时/计数器的编程举例
6.1 概述
在测量控制系统中，常需要有实时时钟和计数器，以实现 定时（或延时）控制以及对外界事件进行计数。 一、常用的定时（或延时）方法： 软件延时：利用执行一个循环程序进行时间延迟。其特点是 定时时间精确，不需外加硬件电路，但占用CPU时间。因此软 件定时的时间不宜过长。 硬件定时：利用硬件电路实现定时。其特点是不占用CPU时 间，通过改变电路元器件参数来调节定时，但使用不够灵活方 便。对于时间较长的定时，常用硬件电路来实现。 可编程定时器/计数器（硬件+软件）：通过专用的定时器/ 计数器芯片实现。其特点是通过对系统时钟脉冲进行计数实 现定时，定时时间可通过程序设定的方法改变，使用灵活方 便。也可实现对外部脉冲的计数功能。
TL0，#83H P1.0 TH0，#06H P1.1
;送方式字 ;送时间常数 ;送时间常数 ;送控制宇 ;送中断控制字
;等待中断
;重装时间常数 ;控制方波倒相 ;重装时间常数 ;控制方波倒相
RETI DONE2: MOV CPL RETI
【*例3】试用T1方式2编制程序，在P1.0引脚输出周 期为400S的脉冲方波，已知fosc=12MHZ。

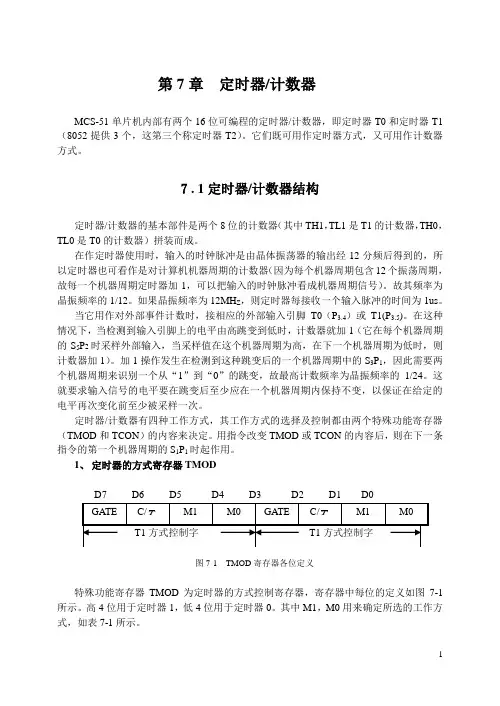

第7章定时器/计数器MCS-51单片机内部有两个16位可编程的定时器/计数器，即定时器T0和定时器T1（8052提供3个，这第三个称定时器T2）。

它们既可用作定时器方式，又可用作计数器方式。

7 . 1定时器/计数器结构定时器/计数器的基本部件是两个8位的计数器（其中TH1，TL1是T1的计数器，TH0，TL0是T0的计数器）拼装而成。

在作定时器使用时，输入的时钟脉冲是由晶体振荡器的输出经12分频后得到的，所以定时器也可看作是对计算机机器周期的计数器（因为每个机器周期包含12个振荡周期，故每一个机器周期定时器加1，可以把输入的时钟脉冲看成机器周期信号）。

故其频率为晶振频率的1/12。

如果晶振频率为12MH Z，则定时器每接收一个输入脉冲的时间为1us。

当它用作对外部事件计数时，接相应的外部输入引脚T0（P3.4）或T1(P3.5)。

在这种情况下，当检测到输入引脚上的电平由高跳变到低时，计数器就加1（它在每个机器周期的S5P2时采样外部输入，当采样值在这个机器周期为高，在下一个机器周期为低时，则计数器加1）。

加1操作发生在检测到这种跳变后的一个机器周期中的S3P1，因此需要两个机器周期来识别一个从“1”到“0”的跳变，故最高计数频率为晶振频率的1/24。

这就要求输入信号的电平要在跳变后至少应在一个机器周期内保持不变，以保证在给定的电平再次变化前至少被采样一次。

定时器/计数器有四种工作方式，其工作方式的选择及控制都由两个特殊功能寄存器（TMOD和TCON）的内容来决定。

用指令改变TMOD或TCON的内容后，则在下一条指令的第一个机器周期的S1P1时起作用。

1、定时器的方式寄存器TMOD图7-1 TMOD寄存器各位定义特殊功能寄存器TMOD为定时器的方式控制寄存器，寄存器中每位的定义如图7-1所示。

高4位用于定时器1，低4位用于定时器0。

其中M1，M0用来确定所选的工作方式，如表7-1所示。

①M1 M0 定时器/计数器四种工作方式选择，见表7-1所示。
