江西宜春市2019-2020学年九年级物理上学期期末考试试题(无答案)

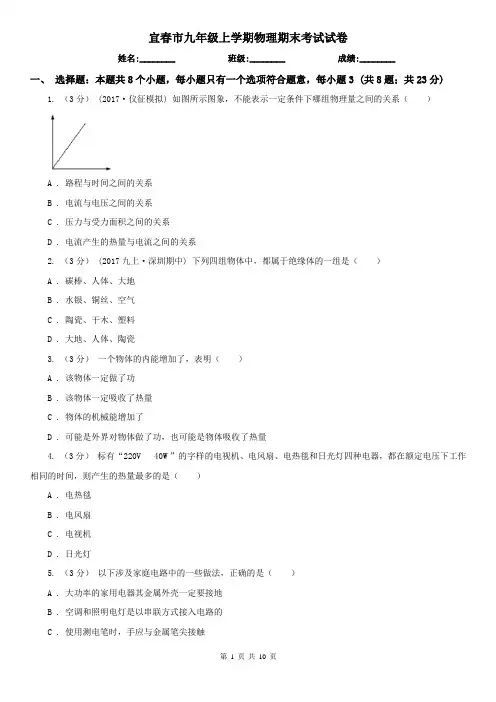

宜春市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、选择题：本题共8个小题，每小题只有一个选项符合题意，每小题3 (共8题；共23分)1. （3分）(2017·仪征模拟) 如图所示图象，不能表示一定条件下哪组物理量之间的关系（）A . 路程与时间之间的关系B . 电流与电压之间的关系C . 压力与受力面积之间的关系D . 电流产生的热量与电流之间的关系2. （3分） (2017九上·深圳期中) 下列四组物体中，都属于绝缘体的一组是（）A . 碳棒、人体、大地B . 水银、铜丝、空气C . 陶瓷、干木、塑料D . 大地、人体、陶瓷3. （3分）一个物体的内能增加了，表明（）A . 该物体一定做了功B . 该物体一定吸收了热量C . 物体的机械能增加了D . 可能是外界对物体做了功，也可能是物体吸收了热量4. （3分）标有“220V40W ”的字样的电视机、电风扇、电热毯和日光灯四种电器，都在额定电压下工作相同的时间，则产生的热量最多的是（）A . 电热毯B . 电风扇C . 电视机D . 日光灯5. （3分）以下涉及家庭电路中的一些做法，正确的是（）A . 大功率的家用电器其金属外壳一定要接地B . 空调和照明电灯是以串联方式接入电路的C . 使用测电笔时，手应与金属笔尖接触D . 电路中可以用铜丝代替保险丝6. （3分） (2017八上·萧山月考) 小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯。

若插座开关和指示灯分别用S1、L1表示，台灯的开关和灯泡分别用S2、L2表示。

小明断开或闭合S1、S2时，记录现象如表。

由小明的记录可判断出关于L1、L2的连接方式可能是电路图中的（）A .B .C .D .7. （2分）小明和同组同学利用如图所示的a、b两个电路进行“串联电路和并联电路的比较”的探究活动，在保持电源电压不变的条件下，他们所记录的实验结果如下。

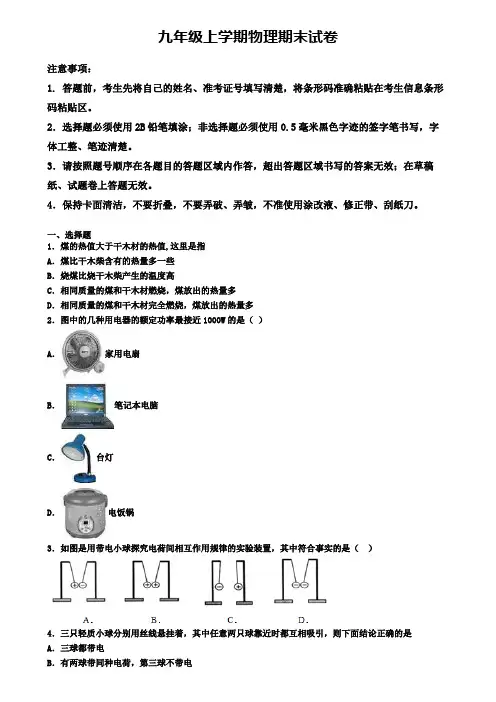

九年级上学期物理期末试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。

3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。

4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、选择题1．煤的热值大于干木材的热值,这里是指A．煤比干木柴含有的热量多一些B．烧煤比烧干木柴产生的温度高C．相同质量的煤和干木材燃烧，煤放出的热量多D．相同质量的煤和干木材完全燃烧，煤放出的热量多2．图中的几种用电器的额定功率最接近1000W的是（）A．家用电扇B．笔记本电脑C．台灯D．电饭锅3．如图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（）4．三只轻质小球分别用丝线悬挂着，其中任意两只球靠近时都互相吸引，则下面结论正确的是A．三球都带电B．有两球带同种电荷，第三球不带电C．只有一球带电D．有两球带异种电荷，第三球不带电5．关于电压、电流和电阻，下列说法正确的是A．导体的电阻由它两端的电压和通过的电流决定B．通过导体的电流越大，这段导体的电阻就越小C．电阻中有电流时它两端一定有电压D．电压的作用是使电路中产生自由电荷6．小李同学用如图所示的电路测小灯泡的功率。

电路中电源电压恒为4V，电压表的量程为0～3V，电流表的量程为0～0.6A．滑动变阻器的规格为“10Ω lA”，灯泡标有“3V 1.5W”字样。

若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是0～10ΩB．灯泡功率的变化范围是0.375W～1.5WC．电流表示数的变化范围是0.25A～0.6AD．该电路的总功率的变化范围是0～2.5W7．下列各种说法中，正确的是A．在汽油机的压缩冲程中，内能转化为机械能B．金属导体中自由电子定向移动的方向与电流方向相反C．与丝绸摩擦过的玻璃棒带负电D．机械效率越高的机械做功越快8．下列关于温度、内能、热量的说法中正确的是A．同一物体温度升高，它的内能增加B．物体温度越高，它的热量就越多C．要使物体内能增加，一定要吸收热量D．要使物体内能增加，一定要对物体做功9．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”。

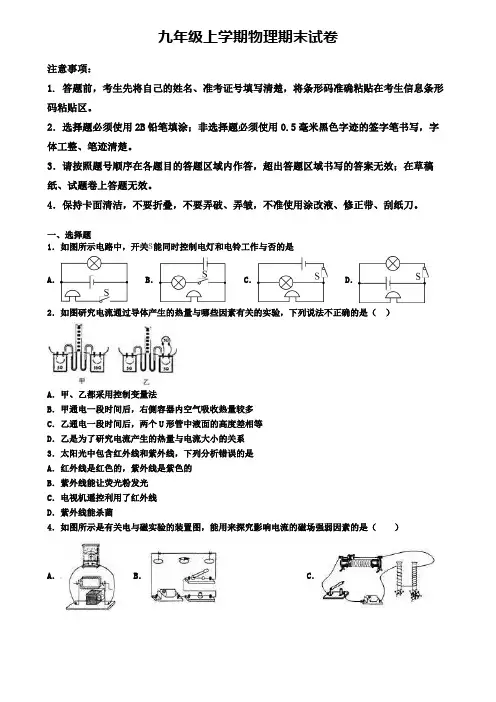

九年级上学期物理期末试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。

3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。

4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、选择题1．如图所示电路中，开关能同时控制电灯和电铃工作与否的是A． B． C． D．2．如图研究电流通过导体产生的热量与哪些因素有关的实验，下列说法不正确的是（）A．甲、乙都采用控制变量法B．甲通电一段时间后，右侧容器内空气吸收热量较多C．乙通电一段时间后，两个U形管中液面的高度差相等D．乙是为了研究电流产生的热量与电流大小的关系3．太阳光中包含红外线和紫外线，下列分析错误的是A．红外线是红色的，紫外线是紫色的B．紫外线能让荧光粉发光C．电视机遥控利用了红外线D．紫外线能杀菌4．如图所示是有关电与磁实验的装置图，能用来探究影响电流的磁场强弱因素的是（）A． B．C．D．5．现有甲、乙两杯温度分别为 40℃和 80℃的水，则下列说法正确的是A．只有加热才能使水的温度升高B．甲杯中水的内能一定比乙杯中水的内能少C．乙杯中水的温度降低，水的内能一定减小D．甲杯中的水分子运动一定比乙杯中的剧烈6．关于物体的内能，下列说法中正确的是（）A．当物体温度升高时，物体的内能就增加B．同一物体的机械能增加，其内能也增加C．温度为﹣40℃的冰块没有内能D．热传递一定是从内能大的物体传到内能小的物体上7．某款玩具电动汽车上安装有电动机和小灯泡，它们既可以各自独立工作，又可以同时工作。

如图所示的电路中，符合上述要求的是A．B．C．D．8．中国科技馆有一个“会发电的衣服”的展台，如图所示。

利用展台可以做模拟“发电纤维”发电的实验。

江西省宜春市九年级（上）期末测试物理试卷（解析版）一、填空题（共20分每空1分）1．烈日炎炎的夏季，中午海滩上的沙子热得烫脚，海水却非常凉爽，这是因为水的比热容______（选填“大于”、“等于”或“小于”）沙子的比热容．质量为2kg的水温度升高10℃时，吸收的热量是______J．[（c水=4.2×103J/（kg•℃）]．2．随着人民生活水平的不断提高，汽车走进很多家庭．小汽车的发动机是汽油机，汽油机工作时，将机械能转化为内能的是______冲程．小汽车用汽油做燃料．加油时能闻到汽油的气味，这是______现象．3．“摩擦生热”是通过______方式使物体内能增加的．“烤火取暖”是通过______方式使物体增加内能的．4．石墨炸弹是一种用来破坏敌方供电设施的武器，这种炸弹爆炸时不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是______（选填“导体”或“绝缘体”），飘落到供电设备上会造成电路______（选填“开路”或“短路”），从而使供电系统瘫痪．5．小聪发现家里电风扇叶片上容易布满灰尘，是因为叶片转动时与空气______，带有______的叶片会把空气中的灰尘吸着不放，以致叶片上特别容易脏．6．一个导体两端电压为6伏时，通过导体的电流是0.3安，导体的电阻是______欧，导体两端电压为0时，导体的电阻是______欧，通过导体的电流是______安．7．灯L l标有“8V 16W”的字样，灯L2标有“12V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电路中的最大电流是______A，电压U的最大值应是______V．8．如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“20Ω1A”的字样，电压表量程为0～3V，则灯L正常工作时的电流为______A．若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是______Ω．9．如图所示，当S闭合，甲、乙两表为电压表时，两表示数比为U甲：U乙=5：3；当S断开，甲、乙两表为电流表时，两表示数比为I甲：I乙=______，此时R1和R2消耗的功率之比P甲：P乙=______．10．如图所示，一盏电灯接在家庭电路中，当开关S闭合时，电灯不亮，用测电笔分别接触A、B、C、D 时，发现A、B、C三点处测电笔的氖管发光，D点处测电笔的氖管不发光，则电路中的故障原因是______；导致家庭电路电流过大的原因有______和电路短路．二、选择题（共20分，第11-14小题，每小题只有一个正确答案，每小题3分；第15，16小题为不定项选择．每小题有一个或几个正确答案，每小题3分．全部选择正确得4分．不定项选择正确但不全得2分，不选、多选或错选得0分）11．如图所示，将肉片直接放入热油锅里爆炒，会将肉炒焦或炒糊，大大失去鲜味．厨师预先将适量的淀粉拌入肉片中，再放到热油锅里爆炒，炒出的肉片既鲜嫩味美又营养丰富，对此现象说法不正确的是（）A．附近能闻到肉香体现了分子在不停地做无规则的运动B．附着在肉片外的淀粉糊有效防止了肉片里水分的蒸发C．在炒肉片过程中，肉片内能增加主要通过热传递实现的D．在炒肉片过程中，肉片的温度升高，内能不变12．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A．甲、乙两次实验都应用了控制变量法和转换法B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多C．乙实验是为了研究电流产生的热量与电阻的关系D．甲实验是为了研究电流产生的热量与电流的关系13．如图所示是电阻甲和乙的I﹣U图象，下列说法中正确的是（）A．电阻甲和乙都是阻值不变的电阻=5ΩB．当乙两端电压为2V时，R乙C．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W14．如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电流表A1读数变大；电压表V读数变小B．电压表V读数与电流表A2读数的比值变小C．电流表A2读数变小；电压表V读数变大D．电压表V与电流表A1的比值变大15．在如图所示的研究电与磁的关系的四个实验中，下列有关的说法正确的是（）A．甲实验现象说明电流周围存在磁场B．乙通电螺线管右端为S极C．丙实验研究的是电磁感应现象D．丁实验研究的是通电导体在磁场中受到力的作用16．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示．下列说法中正确的是（）A．电源电压为6VB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6WD．P在b端时，电阻R1的功率为0.5W三、作图、简答与计算题（共20分，第17题4分，第18、19、题各5分、第20题6分．）17．（1）如图所示，是生活中常见的电源插座板，当开关闭合时，指示灯发亮，插孔正常通电，若指示灯坏了，开关闭合，插孔也能正常通电，请你按照上述情况，将图中插线板的开关、指示灯、插孔连接起来，并将它们接入家庭电路中，使其符合如上描述的工作情况．（2）根据你所学过的物理知识和生活中见到的实际情况，总结如何防止触电事故的发生，请至少写出两点．18．燃气灶烧水时，把质量为2kg、初温为20℃的水加热到100℃，共燃烧了0.02m3天然气（假设天然气完全燃烧）．已知水的比热容为4.2×103J/（kg•℃），天然气的热值为8.4×107J/m3．求：（1）水吸收的热量；（2）天然气完全燃烧放出的热量；（3）燃气灶烧水时的效率．19．半导体的导电能力介于导体和绝缘体之间，其电阻受温度影响较大，如图甲所示是某种半导体材料的电阻随温度变化的关系图象．根据这种半导体材料电阻的特性，某物理兴趣小组的同学设计了如图乙所示的电路，用来测量某一环境的温度，已知定值电阻R0=10Ω，电源电压保持不变．（1）当环境温度为20℃时，电流表的示数为0.2A，电源电压是多少？（2）电流表的示数为0.4A时，当时的环境温度是多少？20．如图所示，电源电压为10V．当开关S1闭合、S2接B时，电流表的示数为1A；当开关S1断开、S2接B时，电流表的示数是0.2A．求：（1）R1、R2的阻值各是多少？（2）当开关S1闭合、S2接A时，电路消耗的总功率是多少？四、实验题（共16分，每题8分）21．为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验．实验数据记录如下表．或“不相同”），加热结束时，食用油的温度比水温度______（选填“高”或“低”）．（2）在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间，此时，水吸收的热量______（选填“大于”或“小于”或“等于”）食用油吸收的热量．（3）实验表明，______（选填“水”或“食用油”）吸热的能力更强．22．（1）小丽要研究“电磁铁的磁性强弱跟什么因素有关”，现有线圈匝数分别为50 匝和100匝的外形相同的电磁铁，她先后将两个电磁铁接入如图1所示的电路中，闭合开关后用电磁铁吸引大头针，并移动滑动变阻器的滑片P，经多次实验，记录如下：②分析第1、2、3次的实验记录，会发现当电磁铁的______相同时，通过的______，磁性越强．③进一步分析所得的实验数据，还会发现当通过电磁铁的电流相同时，______，磁性越强．（2）如图2所示，是“探究导体在磁场中运动时产生感应电流的条件”实验装置．铜棒ab、电流表、开关组成闭合电路．①闭合开关后，使铜棒ab上下运动，电流表指针______（填“能”或“不能”）发生偏转．②要使电流表指针发生偏转，铜棒ab应______运动，这是一种______现象，利用这一原理可制成______．五、探究题（共24分，每题8分）23．在测量“小灯泡正常发光时的电阻”的实验中，选用电压恒为6V的电源，额定电压“3.8V”的小灯泡．如图甲是未连接完整的实验电路．（1）请你用笔画线代替导线，将图甲所示的实物电路连接完整．（要求：滑动变阻器的滑片P向A端移动时小灯泡变暗，连线不能交叉）（2）在连接电路时，闭合开关前，滑动变阻器的滑片应调至______，这是为了______；（3）正确连好电路后，闭合开关S，发现灯L不发光，故障的原因不可能是______；A．电流表处有开路B．电压表与灯泡相连接的导线接触不良C．导线接触不良D．小灯泡L的灯丝断了（4）闭合开关后，调节滑动变阻器的滑片P，当电压表示数为______V时，小灯泡正常发光，此时电流表的示数如图乙所示，则灯泡正常发光的电阻是______Ω．（5）若实验时，上述电路中仅电压表上标有“15V”的接线柱已损坏，且暂无条件修复在不更换器材的情况下为了能继续完成实验，你的方法是______．（6）在灯丝中的电流逐渐增大的过程中，灯丝的电阻变大，原因是：______．24．小红和小清在探究“电流与电压和电阻的关系”实验（1）小明探究“电流与电压的关系”，该实验中滑动变阻器的作用除了保护电路外，其作用主要是______．（2）实验中，所测的数据如表一所示，由表一数据可得：在______一定时，导体中的电流与导体两端的电压成______比．表一：①请依据表格和电路图分析，将AB间电阻由5Ω换成10Ω，闭合开关S进行实验时，应向______（选填“左”或“右”）移动滑动变阻器滑片P，使电压表的示数保持______V不变；②由表二数据可得：在______一定时，导体中的电流与导体的电阻成______比．（4）综上所述，欧姆定律的表达式为：______．25．在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、灯丝电阻约为10Ω．（1）连接电路时开关应______．（2）请你用笔画线代替导线，将图1中的实物电路连接完整．（3）闭合开关前，图1中滑动变阻器的滑片P应位于______（选填“A”或“B”）端．（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为______V，若他想测量小灯泡的额定功率，应将图1中滑片P向______（选填“A”或“B”）端移动，使电压表的示数为2.5V．（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是______W．（6）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是______（写出一种即可）．2019-2019学年江西省宜春市九年级（上）期末物理试卷参考答案与试题解析一、填空题（共20分每空1分）1．烈日炎炎的夏季，中午海滩上的沙子热得烫脚，海水却非常凉爽，这是因为水的比热容 大于 （选填“大于”、“等于”或“小于”）沙子的比热容．质量为2kg 的水温度升高10℃时，吸收的热量是 8.4×104 J ．[（c水=4.2×103J/（kg •℃）]．【考点】水的比热容的特点及应用；热量的计算．【分析】（1）水的比热容大于沙子的比热容，所以在吸收相同热量的情况下，初温相同的水和沙子，沙子的温度升高的快．（2）知道水的质量和比热容、温度的变化量，根据Q 吸=cm △t 求出水吸收的热量．【解答】解：（1）水的比热容大于沙子的比热容，沙子的温度升高的快，沙子的末温高，水的末温低，所以光脚走在海滩上会感觉到沙“烫脚”，走进海水中却感觉到海水很凉． （2）水吸收的热量为： Q 吸=c 水m △t=4.2×103J/（kg •℃）×2kg ×10℃ =8.4×104J故答案为：大于；8.4×104．【点评】本题考查了水比热容较大的特点以及吸热公式的应用，熟练掌握公式是解题的关键．2．随着人民生活水平的不断提高，汽车走进很多家庭．小汽车的发动机是汽油机，汽油机工作时，将机械能转化为内能的是 压缩 冲程．小汽车用汽油做燃料．加油时能闻到汽油的气味，这是 扩散 现象． 【考点】内燃机的四个冲程；扩散现象．【分析】（1）在内燃机的四个冲程中做功冲程对外做功，将内能转化为机械能；压缩冲程压缩气体的过程中，将机械能转换为内能．（2）两种不同的物质相互接触时，彼此进入对方的现象叫扩散现象．【解答】解：（1）压缩冲程活塞向上运动，压缩燃料混合物对其做功，所以将机械能转化为内能． （2）小汽车用汽油做燃料．加油时能闻到汽油的气味，是因为汽油分子在不停地做无规则运动，这是扩散现象．故答案为：压缩；扩散．【点评】本题主要考查了内燃机的四个冲程中的能量转化情况以及扩散现象，是一道基础性题目．3．“摩擦生热”是通过 做功 方式使物体内能增加的．“烤火取暖”是通过 热传递 方式使物体增加内能的．【考点】做功改变物体内能；热传递改变物体内能．【分析】做功和热传递都可以改变物体的内能，它们的主要区别是：做功是能量的转化，而热传递是能量的转移．【解答】解：“摩擦生热”是克服摩擦做功，通过做功方式使物体内能增加的；“烤火取暖”是通过热传递方式改变内能的．故答案为：做功；热传递．【点评】解决此类问题要结合改变物体内能的方式分析解答．4．石墨炸弹是一种用来破坏敌方供电设施的武器，这种炸弹爆炸时不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是导体（选填“导体”或“绝缘体”），飘落到供电设备上会造成电路短路（选填“开路”或“短路”），从而使供电系统瘫痪．【考点】导体；电路的三种状态．【分析】根据石墨是导体和短路的危害分析．【解答】解：石墨丝中含有石墨，它是导体，飘落到供电设备上时，会造成短路，从而使电源损坏，供电系统瘫痪．故本题答案为：导体；短路．【点评】本题考查了物质的导电性和短路现象在军事上的应用．5．小聪发现家里电风扇叶片上容易布满灰尘，是因为叶片转动时与空气摩擦，带有电荷的叶片会把空气中的灰尘吸着不放，以致叶片上特别容易脏．【考点】摩擦起电．【分析】不同物体相互摩擦，可以使物体带电，这种现象叫做摩擦起电．带电体有吸引轻小物体的性质．【解答】解：风扇叶转动时，与空气摩擦而起电，而带电体有吸引轻小物体的性质，带有电荷的叶片会把空气中的灰尘吸着不放，所以叶片特别容易脏．故答案为：摩擦；电荷．【点评】此题主要考查了摩擦起电现象及解释．将所学的知识与生活实际联系在一起，是一道很好的题目．6．一个导体两端电压为6伏时，通过导体的电流是0.3安，导体的电阻是20欧，导体两端电压为0时，导体的电阻是20欧，通过导体的电流是0安．【考点】欧姆定律的应用；电阻．【分析】（1）知道导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．【解答】解：根据欧姆定律可得，导体的电阻：R===20Ω，∵电阻是导体本身的一种性质，与两端的电压和通过的电流无关，∴导体两端电压为0时，导体的电阻仍为20Ω不变，此时通过导体的电流为0A．故答案为：20；20；0．【点评】本题考查了欧姆定律的简单应用，关键是知道导体的电阻与两端的电压和通过的电流无关，是一道基础题目．7．灯L l标有“8V 16W”的字样，灯L2标有“12V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电路中的最大电流是2A，电压U的最大值应是16V．【考点】电功率与电压、电流的关系；欧姆定律的应用．【分析】灯L l和灯L2是串联后接在电路中的，因此通过它们的电流相等，为了保证两灯不损坏，因此取两灯正常发光时通过电流较小的为电路中的电流，先利用公式I=计算出电流，再利用公式R=计算出电阻，最后利用公式U=IR计算出电压．【解答】解：I1===2A，I2===3A，因为I1＜I2，所以电路中的电流为2A，R1===4Ω，R2===4Ω，由I=可得，电压U的最大值U=IR=I（R1+R2）=2A×（4Ω+4Ω）=16V．故答案为：2；16．【点评】本题考查了利用欧姆定律和电功率的公式变形，求出电流、电阻和电压，以及可以根据题意选择出合适的电流．8．如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“20Ω1A”的字样，电压表量程为0～3V，则灯L正常工作时的电流为0.3A．若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是5Ω．【考点】电功率的计算；串联电路的电流规律；欧姆定律的应用；电阻的串联．【分析】已知灯泡的额定电压和额定功率，根据公式I=可求灯L正常工作时的电流；根据公式R=可求灯泡的电阻；滑动变阻器接入电路的电阻最小时，电路电流最大，最大为灯泡的额定电流；已知电源电压，根据欧姆定律可求滑动变阻器连入电路中的最小阻值．【解答】解：灯L 正常工作时的电流为I===0.3A ；灯泡电阻R L ===10Ω；灯泡与滑动变阻器串联，当电路电流最大时为0.3A ，此时电路总电阻R===15Ω；所以滑动变阻器接入电路的最小阻值为R 小=R ﹣R L =15Ω﹣10Ω=5Ω． 故答案为：0.3；5．【点评】本题考查电流、电阻的计算，关键是公式及其变形的灵活运用，要知道串联电路电流和电阻的规律．9．如图所示，当S 闭合，甲、乙两表为电压表时，两表示数比为U 甲：U 乙=5：3；当S 断开，甲、乙两表为电流表时，两表示数比为I 甲：I 乙= 2：5 ，此时R 1和R 2消耗的功率之比P 甲：P 乙= 3：2 ．【考点】欧姆定律的应用；并联电路的电流规律；串联电路的电压规律；电功率的计算．【分析】分别画出两种情况下的等效电路图，电阻关系不变，根据串联电路的分压关系和并联电路的分流关系求解．【解答】解：（1）当S 闭合，甲、乙两表是电压表时（如下左图），两个电阻串联，电压表甲测总电压，电压表乙测量的是R 2两端的电压，U ：U 2=U 甲：U 乙=5：3；所以，U 1：U 2=R 1：R 2=2：3；（2）当S 断开，甲乙两表是电流表时（如图右）R 1和R 2并联，M 为分流点，N 为合流点， ∵R 1：R 2=2：3，∴P 甲：P 乙=I 1：I 2=R 2：R 1=3：2又因为电流表甲测量的是R 2中的电流，电流表乙测量的是干路的电流， ∴I 甲：I 乙=I 2：I=2：5 故答案为：2：5，3：2．【点评】本题关键有二：一画等效电路图，二理清串联电路的分压关系（U 1：U 2=R 1：R 2）和并联电路的电流、电功率的关系（P 1：P 2=I 1：I 2=R 2：R 1）10．如图所示，一盏电灯接在家庭电路中，当开关S闭合时，电灯不亮，用测电笔分别接触A、B、C、D 时，发现A、B、C三点处测电笔的氖管发光，D点处测电笔的氖管不发光，则电路中的故障原因是CD 之间出现开路现象；导致家庭电路电流过大的原因有用电器总功率过大和电路短路．【考点】家庭电路的故障分析；测电笔的使用．【分析】家庭电路的两根线分别是火线和零线，测电笔和火线接触时，氖管会发光，接触零线时，氖管不会发光．家庭电流中电流过大总共有2个原因：短路和总功率过大．【解答】解：当开关S闭合时，电灯不亮，用测电笔分别接触A、B、C、D时，发现A、B、C、D四点处测电笔的氖管发光，即A、B、C点之间与火线相连，D点处测电笔的氖管不发光，说明CD之间出现开路现象．家庭电流中电流过大总共有2个原因：短路和用电器总功率过大．故答案为：CD之间出现开路现象；用电器总功率过大．【点评】本题考查了用测电笔检测电路的故障．在正常情况下，测电笔测火线应亮，测零线时不亮．家庭电路电流过大的原因．二、选择题（共20分，第11-14小题，每小题只有一个正确答案，每小题3分；第15，16小题为不定项选择．每小题有一个或几个正确答案，每小题3分．全部选择正确得4分．不定项选择正确但不全得2分，不选、多选或错选得0分）11．如图所示，将肉片直接放入热油锅里爆炒，会将肉炒焦或炒糊，大大失去鲜味．厨师预先将适量的淀粉拌入肉片中，再放到热油锅里爆炒，炒出的肉片既鲜嫩味美又营养丰富，对此现象说法不正确的是（）A．附近能闻到肉香体现了分子在不停地做无规则的运动B．附着在肉片外的淀粉糊有效防止了肉片里水分的蒸发C．在炒肉片过程中，肉片内能增加主要通过热传递实现的D．在炒肉片过程中，肉片的温度升高，内能不变【考点】影响蒸发快慢的因素；分子的热运动；物体内能的改变；做功改变物体内能．【分析】（1）一切物质的分子都在不停地做无规则的运动，据此判断；（2）影响蒸发快慢的因素有液体的温度、液体的表面积、液体表面空气的流动速度等，据此判断；（3）做功和热传递都可以改变物体的内能，做功是能量的转化，热传递是能量的转移；（4）一定质量的物体，温度升高时，内能增加．【解答】解：A、在附近就能闻到肉香，体现了分子在不停地做无规则的运动，故A正确；B、附着在肉片外的淀粉糊有效控制了液体的蒸发面积，可防止肉片里水分的蒸发，故B正确；C、在炒肉片过程中，肉片内能增加主要通过热传递实现的，故C正确；D、在炒肉片过程中，肉片的温度升高，内能增加，故D错误．故选D．【点评】以炒肉片为内容，考查了与热学有关的多个知识点，体现了物理与实际生活的联系，要求我们要平时要多观察、多积累，难度不大．12．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A．甲、乙两次实验都应用了控制变量法和转换法B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多C．乙实验是为了研究电流产生的热量与电阻的关系D．甲实验是为了研究电流产生的热量与电流的关系【考点】焦耳定律．【分析】由焦耳定律Q=I2Rt可知，Q与I、R及t有关，故应采用控制变量法进行分析．【解答】解：A、甲、乙两次实验中用到的研究物理问题的方法是控制变量法和转换法，故A正确．B、甲实验两电阻丝串联，则通过电阻丝的电流和通电时间相同，右侧电阻阻值大，由焦耳定律Q=I2Rt可知，右侧电阻产生热量多；则右侧容器内空气吸收的热量多，故B错误；C、乙实验，右侧电阻丝与另一电阻丝并联，故左右空气盒中电阻丝的电阻和通电时间相同，但通过电阻的电流不同，所以研究电流产生的热量与电流的关系，故C错误；D、甲实验两电阻丝串联，则通过电阻丝的电流和通电时间相同，其电阻值不同，所以是研究电热和电阻的关系，故D错误．故选：A．【点评】本题考查了学生对焦耳定律、串联电路的电流关系以及控制变量法和转化法的了解和掌握，突出运用知识解决实际问题的能力，综合性强．13．如图所示是电阻甲和乙的I﹣U图象，下列说法中正确的是（）A．电阻甲和乙都是阻值不变的电阻=5ΩB．当乙两端电压为2V时，R乙C．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W【考点】欧姆定律的应用；电功率的计算．【分析】A、根据图中信息读出对应的电压和电流，结合欧姆定律即可判断出电阻甲和电阻乙的变化；B、从图象中读出当电阻乙两端的电压为2V时对应的电流值，然后根据R=即可求出此时的电阻；C、从图象中读出当甲、乙电阻中的电流为0.2A时对应的电压值，再根据串联电路两端电压等于各部分电压之和求出电源电压；D、从图象中读出当甲、乙电阻两端的电压为2V时对应的电流，然后根据P=UI即可求出电路中的总功率．【解答】解：A、因为甲图象为正比例函数，因此图象中对应电压和电流值的比值不变，故甲为定值电阻；而乙图象中的电压和电流值的比值时刻在发生变化，故电阻乙不是定值电阻；B、从图象中可以看出，当乙电阻两端电压为2V时，对应的电流为0.2A，因此此时乙的阻值：R===10Ω；C、当通过甲、乙中的电流为0.2A时，从图形中可以看出，此时甲、乙两端的电压值分别为1V、2V，由于甲、乙为串联，因此电源电压为3V；D、当甲、乙两端的电压为2V时，从图象中可以看出，此时通过甲、乙的电流分别为0.4A、0.2A，由于甲、乙并联，因此电路总功率：P=UI=2V×（0.4A+0.2A）=1.2W．故选D．【点评】本题的关键是会从图中读出相关信息，并会结合欧姆定律以及电功率的知识进行简单计算．14．如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电流表A1读数变大；电压表V读数变小B．电压表V读数与电流表A2读数的比值变小C．电流表A2读数变小；电压表V读数变大D．电压表V与电流表A1的比值变大。
