换热站电气设计分析

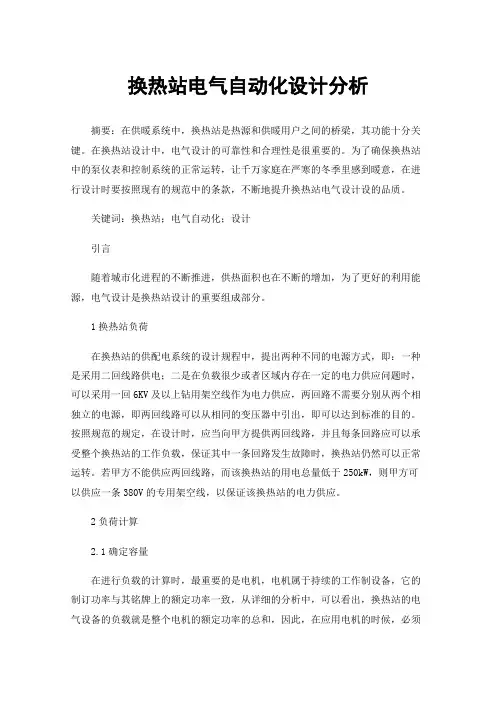

换热站电气自动化设计分析摘要：在供暖系统中，换热站是热源和供暖用户之间的桥梁，其功能十分关键。

在换热站设计中，电气设计的可靠性和合理性是很重要的。

为了确保换热站中的泵仪表和控制系统的正常运转，让千万家庭在严寒的冬季里感到暖意，在进行设计时要按照现有的规范中的条款，不断地提升换热站电气设计设的品质。

关键词：换热站；电气自动化；设计引言随着城市化进程的不断推进，供热面积也在不断的增加，为了更好的利用能源，电气设计是换热站设计的重要组成部分。

1换热站负荷在换热站的供配电系统的设计规程中，提出两种不同的电源方式，即：一种是采用二回线路供电；二是在负载很少或者区域内存在一定的电力供应问题时，可以采用一回6KV及以上钻用架空线作为电力供应，两回路不需要分别从两个相独立的电源，即两回线路可以从相同的变压器中引出，即可以达到标准的目的。

按照规范的规定，在设计时，应当向甲方提供两回线路，并且每条回路应可以承受整个换热站的工作负载，保证其中一条回路发生故障时，换热站仍然可以正常运转。

若甲方不能供应两回线路，而该换热站的用电总量低于250kW，则甲方可以供应一条380V的专用架空线，以保证该换热站的电力供应。

2负荷计算2.1确定容量在进行负载的计算时，最重要的是电机，电机属于持续的工作制设备，它的制订功率与其铭牌上的额定功率一致，从详细的分析中，可以看出，换热站的电气设备的负载就是整个电机的额定功率的总和，因此，在应用电机的时候，必须要根据具体的情况来进行整体设计。

不过要知道，这些装置的容量与补水泵以及后备循环泵无关，换句话说，电机的额定功率中是不包括这两个设备的功率的。

换热站的照明装置可以分成两类，一类是荧光灯，另一类是金属的乳化物，这两类都属于电气设备中的放电设备，并且，功率是镇流器和灯管的额定功率的损耗，在进行灯管额定功率的计算时，损耗是根据总功率的10%来进行计算的，并且在计算的时候，要确保精确度和科学性，只有如此，才可以确保设备的安全性和稳定性。

换热站供配电设计换热站供配电设计是指在供热系统中，为了满足用户的热能需求，需要将热能从换热站输送到用户的过程中进行电力供应的设计。

该设计需要考虑多个方面的因素，包括电力负载计算、配电系统设计、设备选型和安装等。

一、电力负载计算在进行换热站供配电设计之前，首先需要进行电力负载计算。

这一步骤是为了确定整个供配电系统所需的总功率，并根据不同设备的功率需求进行分项计算。

常见的负载包括锅炉、泵站、阀门、控制系统等。

通过准确计算负载，可以确保供配电系统能够满足正常运行所需的功率。

二、配电系统设计在进行配电系统设计时，需要考虑以下几个方面：1. 配电线路规划：根据换热站内各设备的功率需求和布置情况，确定合适的线路规划。

通常采用环网供电方式，以提高可靠性和灵活性。

2. 选择合适的变压器：根据总负荷计算结果选择合适容量的变压器。

变压器应具备良好的负载适应能力和稳定的输出电压，以确保供配电系统的正常运行。

3. 配电盘设计：根据负载计算结果，确定合适容量的配电盘。

配电盘应具备良好的散热性能和防火性能，并且需要考虑到未来扩容需求。

4. 接地系统设计：为了确保供配电系统的安全运行，需要设计合适的接地系统。

接地系统应满足相关标准要求，并经过合理布置和维护，以减少漏电和雷击等风险。

三、设备选型和安装在进行设备选型时，需要考虑以下几个因素：1. 设备可靠性：选择具有良好可靠性和稳定性的设备，以确保供配电系统能够长时间稳定运行。

2. 设备效率：选择高效节能的设备可以降低能耗，并提高整个供热系统的运行效率。

3. 设备维护便捷性：选择易于维护和检修的设备，可以减少停机时间，并提高设备寿命。

在进行设备安装时，需要遵循相关规范和标准。

安装过程中需要注意线路布置、接线端子的正确连接、设备固定等方面的要求，以确保设备安装牢固、可靠。

四、其他考虑因素除了上述内容外，还需要考虑以下几个因素：1. 安全性：供配电系统设计应符合相关安全标准和规范，确保人员和设备的安全。

浅谈热力站的电气设计摘要：针对热力站改造项目，电气系统在整个热力站的运行中起到不可忽视的作用。

本文从负荷分级、负荷计算、设计时应该注意的一些问题，这几个方面浅谈热力站的电气设计。

关键词：热力站；电气设计；负荷分级1 热力站的负荷分级关于热力站，在手册和规范上没有明确的说明属于到哪级负荷，从其重要性考虑，一旦停电，热力站就无法正常运行的角度来看，在条件允许的情况下，可按照二级负荷计算。

二级负荷，宜采用两回线路供电；在供电条件不好的地方，负荷较小的可由一路6kV及以上专用的架空线路供电或采用两根电缆供电，其每根电缆应能承担全部的二级负荷；第二回路可来自地区的电力网或邻近单位，也可采用柴油发电机组。

在设计时尽量找到第二回路电源，以保证热力站安全有效的运行。

在设计明湖、汇景热力站时，就考虑了两回线路供电。

在八百垧直供改间供项目中，由于原有热力站的条件有限，不能实现热力站的两回线路供电，因而只能维持原有的单电源供电方式。

设计时建议甲方几个邻近的热力站配备一套柴油发电机组，一旦哪个热力站供电出现问题，能及时维持供电。

2 热力站的负荷计算热力站的负荷计算主要考虑的内容有设备容量、计算容量、计算电流及尖峰电流。

设备容量也称安装容量，它是用户安装的所有用电设备的额定容量或额定功率之和，是配电系统设计和计算的基本资料和依据。

通常用Pe表示。

设计时一定要注意，备用负荷不能计算在设备容量之内。

计算容量也称计算负荷，需要负荷或最大负荷。

它标志用户的最大用电功率，是配电设计时选择变压器，确定备用电源容量、无功补偿容量和季节性负荷的依据，也是计算配电系统各回路中电流的依据。

用Pjs表示。

根据每个热力站循环泵、补水泵的台数不同，选择不同的需要系数Kx，可参照手册的相关表格内的要求去选择。

根据公式Pjs = Kx * Pe，计算出整个热力站的计算负荷。

计算电流，是计算负荷在额定电压下的电流。

它是配电变压器、导体、电器、计算电压偏差、功率损耗的依据。

区域治理MARKET换热站电气工程管理解析天津市热电有限公司 李恩宇摘要：在对当前的换热站电气工程的项目进行管理的时候，大多数的管理者以及企业决策者都仅仅只会注重施工现场的进度以及施工成果，从而导致当前的施工管理的过程之中，存在着诸多的问题，这是因为当前换热站电气工程项目的管理仍然面临着诸多的安全隐患，因此这些问题会对当前施工管理构成一定的难度，因此对于当前电气工程公司而言，换热站电气工程施工就是最为重要的，这是因为在当前安全是换热站电气工程项目的根本原则，那么本篇文章就聚焦换热站电气工程管理，并探讨换热站电气工程管理在换热站电气工程施工中的重要性，并探讨换热站电气工程施工的各项举措。

关键词：换热站；电气工程；管理；解析中图分类号：F407.6 文献标识码：A 文章编号：2096-4595（2020）29-0246-0001一、换热站在电气工程管理中的重要性在监督与管理换热站电气工程项目的过程中，其换热站电气工程管理对象就是换热站电气工程项目施工过程中的各项环节，而对于电力施工工程中的各个环节的监督与管理需要结合环节中的人力以及物力，并针对当前施工项目的进度，对工程项目中的资源进行合理的规划与利用，从而实现对工程项目中资源的最大化利用，实现经济效益与社会效益的统一。

随着经济水平的提升，人们对于电气工程的要求也在逐渐提升，在建筑项目工程中，电气工程始终是影响房屋质量的关键性因素，而在电气工程中的换热站更是关键因素之中的关键因素，换言之，换热站的质量会受到电气工程质量的影响，因此电气工程质量在近些年被广泛重视。

而当前在明确换热站在电气工程管理中的重要性，就需要不断优化换热站的管理。

二、当前我国换热站电气工程管理的现状换热站电气工程管理人员数量以及规模严重不足，是当前换热站电气工程施工面临的重要问题之一，而当前大多数企业的换热站电气工程施工的设施以及防护器具在实际的生产与生活中并没有实际投入到工程项目的使用过程之中，而当前我国大多数的工程施工企业的安全管理方面仍然面临着诸多的问题。
