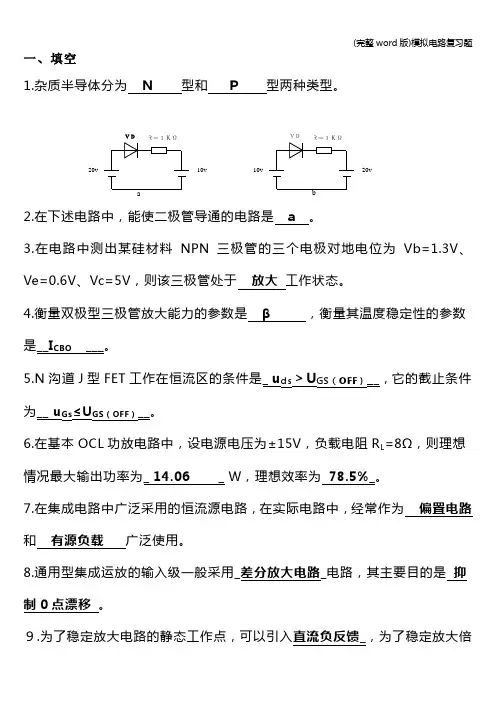

一、填空1.杂质半导体分为 N 型和 P 型两种类型。

2.在下述电路中，能使二极管导通的电路是 a 。

3.在电路中测出某硅材料NPN 三极管的三个电极对地电位为Vb=1.3V 、Ve=0.6V 、Vc=5V ，则该三极管处于 放大 工作状态。

4.衡量双极型三极管放大能力的参数是 β ，衡量其温度稳定性的参数是__I CBO ___。

5.N 沟道J 型FET _ u ds ＞U GS （OFF ）__，它的截止条件为__ u Gs ≤U GS （OFF ）__。

6.在基本OCL 功放电路中，设电源电压为±15V，负载电阻R L =8Ω，则理想情况最大输出功率为_ 14.06 _ W ，理想效率为 78.5%_。

7.在集成电路中广泛采用的恒流源电路，在实际电路中，经常作为 偏置电路 和 有源负载 广泛使用。

8.通用型集成运放的输入级一般采用_差分放大电路_电路，其主要目的是 抑制0点漂移 。

９.为了稳定放大电路的静态工作点，可以引入直流负反馈_，为了稳定放大倍数应引人__交流负反馈_。

10.正弦波振荡电路就是一个没有输入信号的带选频网络的正反馈放大电路。

要使正弦波振荡电路产生持续振荡,必须满足的振幅平衡条件是_∣AF∣=1_，相位平衡条件是_ΦA+ΦF =0_。

11.在放大电路的设计中，主要引入_负__反馈以改善放大电路的性能。

此外，利用这种反馈，还可增加增益的恒定性，减少非线性失真，抑制噪声，扩展频带以及控制输入和输出阻抗，所有这些性能的改善是以牺牲_放大倍数__为代价的。

11.Ｎ型半导体是在单晶硅中掺入五价的微量元素而形成的，多数载流子是自由电子，少数载流子是空穴。

12.半导体PN结具有单相导电性特性。

13.在常温下，硅二极管的开启电压约为0.5V，锗二极管的开启电压约为0.1 V，14.晶体三极管基本放大电路有共射极、共集电极和共基极三种组态。

15.在差动式放大电路中，差模输入信号等于两个输人端信号的_之差_；共模输入信号等于两个输入信号的__和的一半_。

模拟电子电路--2022年第二学期期末考试复习题1、放大电路的直流负载线和交流负载线的概念有何不同？什么情况下两条负载线重合？答案：答：直流负载线：由直流通路确定，其斜率等于-1/Rc的一条直线。

交流负载线：由交流通路确定，其斜率等于的一条直线。

由于，故交流负载线的斜率大于直流负载线的斜率。

当负载RL断路时，交流负载线与直流负载线重合。

2、能否用两个二极管背靠背地连接构成一个BJT？答案：答：不能，因为BJT除了由两个背靠背PN结构成外，还需满足三个内部条件。

3、P型半导体空穴是多数载流子，故带正电。

答案：正确4、硅晶体二极管的导通电压为0．7V。

答案：正确5、在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。

答案：正确6、因为N 型半导体的多子是自由电子，所以它带负电。

答案：错误7、PN 结在无光照、无外加电压时，结电流为零。

答案：正确8、处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

答案：错误9、由于三极管包含2个PN结，可采用2只二极管背靠背连接构成1只三极管。

答案：错误10、三极管在电路中有3种接法，分别为：共发射极、共集电极、共基极接法答案：正确11、放大电路中接有一个三极管，不知其型号，测出它的三个管脚的电位分别是10.5V、6V、6.7V，则三极管是NPN锗管。

答案：错误12、射极输出器也就是共发射极放大电路，电压放大倍数通常可以达到几十到几百。

答案：错误13、组合逻辑电路的输出只取决于输入信号的现态。

答案：正确14、无关项对最终的逻辑结果无影响，因此可任意视为0或1。

答案：正确15、已知逻辑功能，求解逻辑表达式的过程称为逻辑电路的设计。

答案：错误16、若集成运放在使用时不接负反馈，则电路中的电压增益称为开环电压增益。

答案：错误17、只有电路既放大电流又放大电压,才称其有放大作用。

18、可以说任何放大电路都有功率放大作用。

答案：正确19、放大电路中输出的电流和电压都是有源元件提供的。
