变压器励磁涌流产生机理及抑制措施探讨论文范本

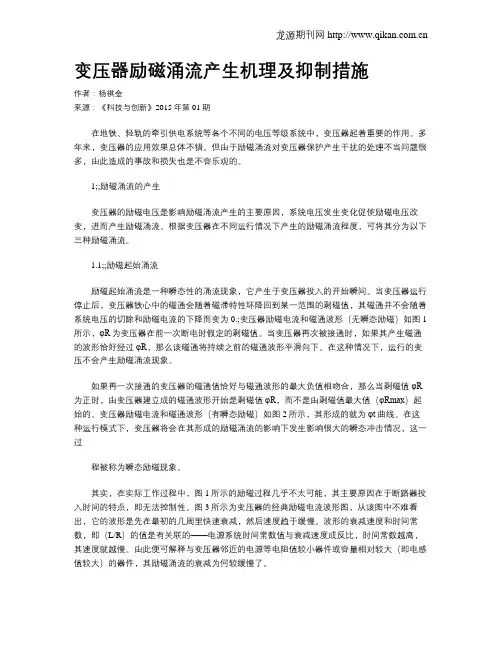

变压器励磁涌流产生机理及抑制措施作者：杨祺金来源：《科技与创新》2015年第01期在地铁、轻轨的牵引供电系统等各个不同的电压等级系统中，变压器起着重要的作用。

多年来，变压器的应用效果总体不错。

但由于励磁涌流对变压器保护产生干扰的处理不当问题很多，由此造成的事故和损失也是不容乐观的。

1;;励磁涌流的产生变压器的励磁电压是影响励磁涌流产生的主要原因，系统电压发生变化促使励磁电压改变，进而产生励磁涌流。

根据变压器在不同运行情况下产生的励磁涌流程度，可将其分为以下三种励磁涌流。

1.1;;励磁起始涌流励磁起始涌流是一种瞬态性的涌流现象，它产生于变压器投入的开始瞬间。

当变压器运行停止后，变压器铁心中的磁通会随着磁滞特性环降回到某一范围的剩磁值，其磁通并不会随着系统电压的切除和励磁电流的下降而变为0.;变压器励磁电流和磁通波形（无瞬态励磁）如图1所示，φR为变压器在前一次断电时假定的剩磁值。

当变压器再次被接通时，如果其产生磁通的波形恰好经过φR，那么该磁通将持续之前的磁通波形平滑向下。

在这种情况下，运行的变压不会产生励磁涌流现象。

如果再一次接通的变压器的磁通值恰好与磁通波形的最大负值相吻合，那么当剩磁值φR 为正时，由变压器建立成的磁通波形开始是剩磁值φR，而不是由剩磁值最大值（φRmax）起始的。

变压器励磁电流和磁通波形（有瞬态励磁）如图2所示，其形成的就为φt曲线。

在这种运行模式下，变压器将会在其形成的励磁涌流的影响下发生影响很大的瞬态冲击情况，这一过程被称为瞬态励磁现象。

其实，在实际工作过程中，图1所示的励磁过程几乎不太可能，其主要原因在于断路器投入时间的特点，即无法控制性。

图3所示为变压器的经典励磁电流波形图，从该图中不难看出，它的波形是先在最初的几周里快速衰减，然后速度趋于缓慢。

波形的衰减速度和时间常数，即（L/R）的值是有关联的——电源系统时间常数值与衰减速度成反比，时间常数越高，其速度就越慢。

由此便可解释与变压器邻近的电源等电阻值较小器件或容量相对较大（即电感值较大）的器件，其励磁涌流的衰减为何较缓慢了。

变压器励磁涌流的分析及抑制方法探讨摘要：变压器励磁涌流一定程度上影响电力系统的安全运行及电力设备的正常工作。

如不对变压器励磁涌流进行必要的控制，可引发电网电压异变、谐波污染、保护误动等情况。

本文对变压器励磁涌流进行了简要分析，并总结探讨了抑制此现象的具体方法。

关键词：变压器；励磁涌流；抑制方法前言：电力系统是由发电机、变压器、输电线路和用户组成的生产、输送、分配和消耗电能的统-整体。

变压器是电力系统中重要的设备，它的安全性和稳定性对整个电力系统的运行十分重要。

变压器正常运行时，变压器的励磁电流很小，通常只有其额定电流的3%~8%，大型变压器甚至不到1%。

但当变压器空载投人电网时由于变压器铁心磁通的饱和以及铁心材料的非线性特征，会产生很大的励磁涌流，可能对电网的安全稳定运行造成危害。

因此，分析变压器空载合闸对电力系统具有重要意义。

1变压器励磁涌流1.1变压器励磁涌流概述变压器励磁涌流是一种谐波，在合闸给变压器充电时，电流表的摆针会波动很大，而后马上会恢复到正常的电流值，电流表的波动证明存在一定的电流产生的冲击所造成的，这个冲击电流被定义为励磁涌流。

变压器励磁涌流的产生由于时间比较短，对变压器本身并不能造成危险，但如果合闸充电次数的增多，由于大电流对线圈绕组的多次冲击，容易使对绕组间产生机械力的作用，固定在变压器上面的其它保护电元件就会产生松动，一旦产生误动作，就造成变压器的损毁和操作人员的伤害，因此对变压器励磁涌流必须进行抑制。

1.2变压器励磁涌流的特点在涌流中存在很大数量的高次谐波，主要是二次和三次谐波，所以在电流曲线上励磁涌流体现出来的是凸型波形。

变压器的励磁涌流的大小与变压器内的铁芯饱和度有着直接的关系，铁芯的饱和度越大，励磁涌流维持的时间就越短，具体表现为：合闸时，励磁涌流很大，但马上又恢复正常，但铁芯的饱和度不可能达到100%，因此变压器都会出现励磁涌流，只是产生的大小不同。

同时变压器越大，电磁涌流就越大。

变压器励磁涌流产生机理及抑制措施变压器是电力系统中不可或缺的电气设备，用于提高或降低交流电压。

然而，在变压器的日常运行中，会产生一种特殊的电流——励磁涌流。

励磁涌流的产生原因、影响及抑制措施，一直是电气领域研究的焦点问题之一。

一、变压器励磁涌流的产生机理变压器励磁涌流是由于变压器在没有负载的情况下，一侧电源给定电压后，产生的瞬时电流波动引起的。

其产生的原因主要有两个方面。

1. 变压器自身磁化特性变压器是由铁芯、线圈等部件组成的，当交流电源施加在一侧线圈上时，铁芯上会产生一个磁通量，使得另一侧线圈中也会产生一定的电势。

在低频条件下，变压器的铁芯上的磁场在每个电源周期内都会发生磁化与去磁化过程，即由于铁芯饱和，磁通量无法瞬间变化，从而在每个周期内形成一个磁滞回线。

当电源供给的电压陡然由0V变化到正常值时，铁芯中的磁场并不会即刻达到稳态，从而导致瞬间电流的波动，造成产生励磁涌流。

2. 电源特性影响电源的内阻、电源的输出电压质量均会影响励磁涌流的产生。

电源内阻较大时，输出电压下降幅度较大，对于变压器来说，电流的波动幅度会更大。

同时，电源产生电压的质量也会影响励磁涌流，例如，电源输出电压存在10%、20%的谐波成分时，变压器励磁涌流的幅值会更大。

二、励磁涌流的影响变压器励磁涌流产生后，将会对变压器和电力系统的安全及稳定性产生影响。

1. 变压器内部温度升高励磁涌流的产生将会引起变压器内部电阻损耗增加，从而导致变压器温度升高。

严重情况下，会导致变压器绝缘材料老化、泄漏及烧毁等事故发生。

2. 电力系统不稳定励磁涌流的存在会造成系统电压波动，电力系统的稳定性得不到保障，从而会降低其工作效率，甚至带来负面的经济损失。

三、励磁涌流的抑制措施为了避免励磁涌流带来的安全隐患及电力系统的不稳定性，有一些抑制措施可以采取。

1. 增加阻抗变压器防励磁涌流的一种常用方法是在变压器的一侧或两侧增加阻抗，这样可以限制励磁涌流的幅值并且控制其衰减时间。

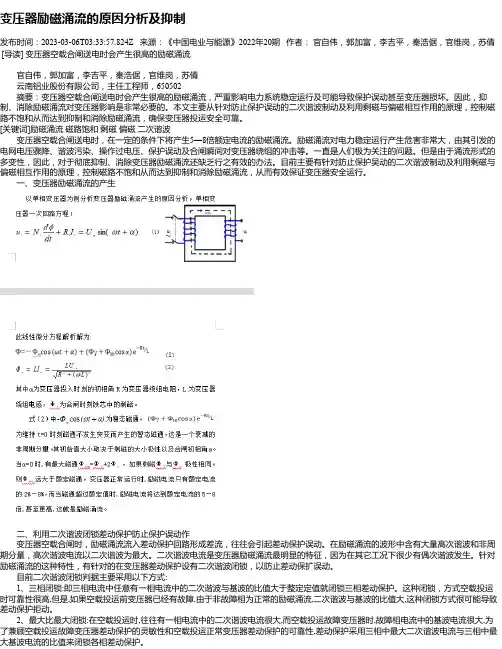

变压器励磁涌流的原因分析及抑制发布时间：2023-03-06T03:33:57.824Z 来源：《中国电业与能源》2022年20期作者：官自伟，郭加富，李吉平，秦浩倨，官维岗，苏倩[导读] 变压器空载合闸送电时会产生很高的励磁涌流官自伟，郭加富，李吉平，秦浩倨，官维岗，苏倩云南铝业股份有限公司，主任工程师，650502摘要：变压器空载合闸送电时会产生很高的励磁涌流，严重影响电力系统稳定运行及可能导致保护误动甚至变压器损坏。

因此，抑制、消除励磁涌流对变压器影响是非常必要的。

本文主要从针对防止保护误动的二次谐波制动及利用剩磁与偏磁相互作用的原理，控制磁路不饱和从而达到抑制和消除励磁涌流，确保变压器投运安全可靠。

[关键词]励磁涌流磁路饱和剩磁偏磁二次谐波变压器空载合闸送电时，在一定的条件下将产生5—8倍额定电流的励磁涌流。

励磁涌流对电力稳定运行产生危害非常大，由其引发的电网电压骤降、谐波污染、操作过电压、保护误动及合闸瞬间对变压器绕组的冲击等。

一直是人们极为关注的问题。

但是由于涌流形式的多变性，因此，对于彻底抑制、消除变压器励磁涌流还缺乏行之有效的办法。

目前主要有针对防止保护吴动的二次谐波制动及利用剩磁与偏磁相互作用的原理，控制磁路不饱和从而达到抑制和消除励磁涌流，从而有效保证变压器安全运行。

一、变压器励磁涌流的产生二、利用二次谐波闭锁差动保护防止保护误动作变压器空载合闸时，励磁涌流流入差动保护回路形成差流，往往会引起差动保护误动。

在励磁涌流的波形中含有大量高次谐波和非周期分量，高次谐波电流以二次谐波为最大。

二次谐波电流是变压器励磁涌流最明显的特征，因为在其它工况下很少有偶次谐波发生。

针对励磁涌流的这种特性，有针对的在变压器差动保护设有二次谐波闭锁，以防止差动保扩误动。

目前二次谐波闭锁判据主要采用以下方式: 1、三相闭锁:即三相电流中任意有一相电流中的二次谐波与基波的比值大于整定定值就闭锁三相差动保护。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改励磁涌流产生的原因及应对策略(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes励磁涌流产生的原因及应对策略(通用版)随着经济的发展，电业因其无污染等特点被广泛应用到社会的各方面，变压器作为交流电力系统重要的电气设备，其正常运行直接关系着人民生命财产的安全。

本文从变压器励磁涌流释义开始、随后就变压器励磁涌流产生原因进行了分析研究，最后就变压器励磁涌流的应对策略提出了很好的意见。

变压器的励磁电流是只流入变压器接通电源一侧绕组的，对纵差保护回路来说，励磁电流的存在就相当于变压器内部故障时的短路电流。

因此，它必然给纵差保护的正确工作带来影响。

下面笔者结合工作实际谈一下励磁涌流产生的原理及应对策略。

变压器励磁涌流释义1.1励磁涌流的定义变压器是一种依据电磁感应原理制造而成的静止元件，是交流输电系统中用于电压变换的重要电气设备。

当合上断路器给变压器充电时，有时候，能够观察到变压器电流表的指针有很大摆动，随后，很快又返回到正常的空载电流值，这个冲击电流通常就被称为励磁涌流。

1.2变压器励磁涌流的特点1.2.1涌流含有数值很大的高次谐波分量(主要是二次和三次谐波)，因此，励磁涌流的变化曲线为尖顶波。

1.2.2励磁涌流的衰减常数与铁芯的饱和程度有关，饱和越深，电抗越小，衰减越快。

因此，在开始瞬间衰减很快，以后逐渐减慢，经0.5～1s后其值不超过(0.25～0.5)In。

1.2.3一般情况下，变压器容量越大，衰减的持续时间越长，但总的趋势是涌流的衰减速度往往比短路电流衰减慢一些。

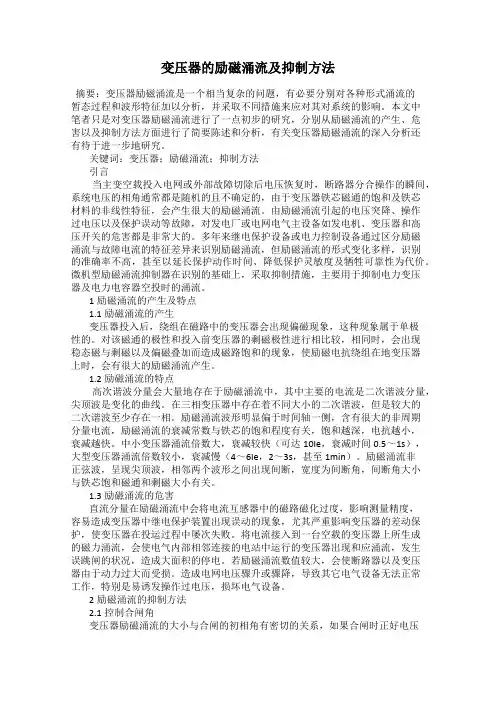

变压器的励磁涌流及抑制方法摘要：变压器励磁涌流是一个相当复杂的问题，有必要分别对各种形式涌流的暂态过程和波形特征加以分析，并采取不同措施来应对其对系统的影响。

本文中笔者只是对变压器励磁涌流进行了一点初步的研究，分别从励磁涌流的产生、危害以及抑制方法方面进行了简要陈述和分析，有关变压器励磁涌流的深入分析还有待于进一步地研究。

关键词：变压器；励磁涌流；抑制方法引言当主变空载投入电网或外部故障切除后电压恢复时，断路器分合操作的瞬间，系统电压的相角通常都是随机的且不确定的，由于变压器铁芯磁通的饱和及铁芯材料的非线性特征，会产生很大的励磁涌流。

由励磁涌流引起的电压突降、操作过电压以及保护误动等故障，对发电厂或电网电气主设备如发电机、变压器和高压开关的危害都是非常大的。

多年来继电保护设备或电力控制设备通过区分励磁涌流与故障电流的特征差异来识别励磁涌流，但励磁涌流的形式变化多样，识别的准确率不高，甚至以延长保护动作时间、降低保护灵敏度及牺牲可靠性为代价。

微机型励磁涌流抑制器在识别的基础上，采取抑制措施，主要用于抑制电力变压器及电力电容器空投时的涌流。

1励磁涌流的产生及特点1.1励磁涌流的产生变压器投入后，绕组在磁路中的变压器会出现偏磁现象，这种现象属于单极性的。

对该磁通的极性和投入前变压器的剩磁极性进行相比较，相同时，会出现稳态磁与剩磁以及偏磁叠加而造成磁路饱和的现象，使励磁电抗绕组在地变压器上时，会有很大的励磁涌流产生。

1.2励磁涌流的特点高次谐波分量会大量地存在于励磁涌流中，其中主要的电流是二次谐波分量，尖顶波是变化的曲线。

在三相变压器中存在着不同大小的二次谐波，但是较大的二次谐波至少存在一相。

励磁涌流波形明显偏于时间轴一侧，含有很大的非周期分量电流，励磁涌流的衰减常数与铁芯的饱和程度有关，饱和越深，电抗越小，衰减越快。

中小变压器涌流倍数大，衰减较快（可达10Ie，衰减时间0.5～1s），大型变压器涌流倍数较小，衰减慢（4～6Ie，2～3s，甚至1min）。

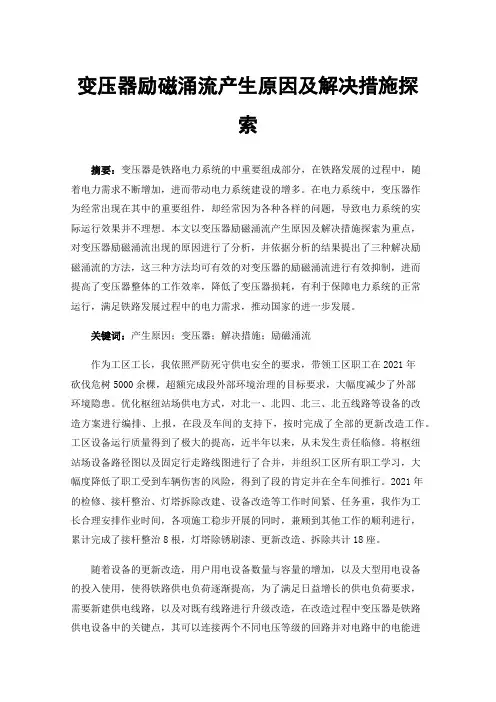

变压器励磁涌流产生原因及解决措施探索摘要：变压器是铁路电力系统的中重要组成部分，在铁路发展的过程中，随着电力需求不断增加，进而带动电力系统建设的增多。

在电力系统中，变压器作为经常出现在其中的重要组件，却经常因为各种各样的问题，导致电力系统的实际运行效果并不理想。

本文以变压器励磁涌流产生原因及解决措施探索为重点，对变压器励磁涌流出现的原因进行了分析，并依据分析的结果提出了三种解决励磁涌流的方法，这三种方法均可有效的对变压器的励磁涌流进行有效抑制，进而提高了变压器整体的工作效率，降低了变压器损耗，有利于保障电力系统的正常运行，满足铁路发展过程中的电力需求，推动国家的进一步发展。

关键词：产生原因；变压器；解决措施；励磁涌流作为工区工长，我依照严防死守供电安全的要求，带领工区职工在2021年砍伐危树5000余棵，超额完成段外部环境治理的目标要求，大幅度减少了外部环境隐患。

优化枢纽站场供电方式，对北一、北四、北三、北五线路等设备的改造方案进行编排、上报，在段及车间的支持下，按时完成了全部的更新改造工作。

工区设备运行质量得到了极大的提高，近半年以来，从未发生责任临修。

将枢纽站场设备路径图以及固定行走路线图进行了合并，并组织工区所有职工学习，大幅度降低了职工受到车辆伤害的风险，得到了段的肯定并在全车间推行。

2021年的检修、接杆整治、灯塔拆除改建、设备改造等工作时间紧、任务重，我作为工长合理安排作业时间，各项施工稳步开展的同时，兼顾到其他工作的顺利进行，累计完成了接杆整治8根，灯塔除锈刷漆、更新改造、拆除共计18座。

随着设备的更新改造，用户用电设备数量与容量的增加，以及大型用电设备的投入使用，使得铁路供电负荷逐渐提高，为了满足日益增长的供电负荷要求，需要新建供电线路，以及对既有线路进行升级改造，在改造过程中变压器是铁路供电设备中的关键点，其可以连接两个不同电压等级的回路并对电路中的电能进行转换。

随着铁路系统的更新建设，电务段、通信段等单位非线性元器件的增多，电压、电流等监测设备的增加，使得保障铁路稳定安全运行的供电可靠性尤为重要，进而实现旅客和行车设备的安全运行目标。

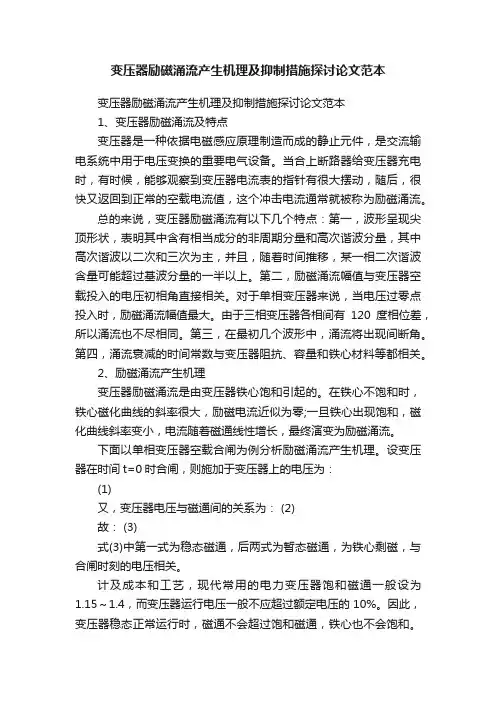

变压器励磁涌流产生机理及抑制措施探讨论文范本变压器励磁涌流产生机理及抑制措施探讨论文范本1、变压器励磁涌流及特点变压器是一种依据电磁感应原理制造而成的静止元件，是交流输电系统中用于电压变换的重要电气设备。

当合上断路器给变压器充电时，有时候，能够观察到变压器电流表的指针有很大摆动，随后，很快又返回到正常的空载电流值，这个冲击电流通常就被称为励磁涌流。

总的来说，变压器励磁涌流有以下几个特点：第一，波形呈现尖顶形状，表明其中含有相当成分的非周期分量和高次谐波分量，其中高次谐波以二次和三次为主，并且，随着时间推移，某一相二次谐波含量可能超过基波分量的一半以上。

第二，励磁涌流幅值与变压器空载投入的电压初相角直接相关。

对于单相变压器来说，当电压过零点投入时，励磁涌流幅值最大。

由于三相变压器各相间有120度相位差，所以涌流也不尽相同。

第三，在最初几个波形中，涌流将出现间断角。

第四，涌流衰减的时间常数与变压器阻抗、容量和铁心材料等都相关。

2、励磁涌流产生机理变压器励磁涌流是由变压器铁心饱和引起的。

在铁心不饱和时，铁心磁化曲线的斜率很大，励磁电流近似为零;一旦铁心出现饱和，磁化曲线斜率变小，电流随着磁通线性增长，最终演变为励磁涌流。

下面以单相变压器空载合闸为例分析励磁涌流产生机理。

设变压器在时间t=0时合闸，则施加于变压器上的电压为：(1)又，变压器电压与磁通间的关系为： (2)故： (3)式(3)中第一式为稳态磁通，后两式为暂态磁通，为铁心剩磁，与合闸时刻的电压相关。

计及成本和工艺，现代常用的电力变压器饱和磁通一般设为1.15～1.4，而变压器运行电压一般不应超过额定电压的10%。

因此，变压器稳态正常运行时，磁通不会超过饱和磁通，铁心也不会饱和。

但在暂态过程中，如变压器空载合闸时，由于剩磁的作用，运行磁通就有可能大于饱和磁通，从而造成变压器饱和。

例如，最严重的是电压过零时刻，合闸，假若此时铁心的剩磁，非周期磁通为经过半个周期后，磁通达到，将远大于饱和磁通，造成变压器严重饱和。

[键入文字]

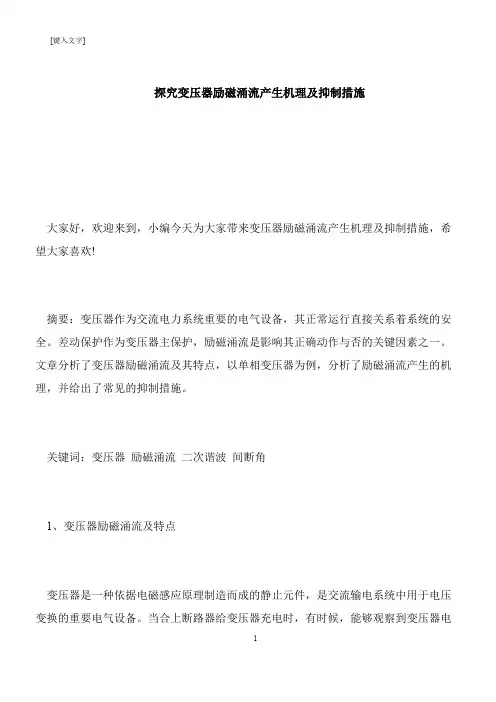

探究变压器励磁涌流产生机理及抑制措施
 大家好，欢迎来到，小编今天为大家带来变压器励磁涌流产生机理及抑制措施，希望大家喜欢!
 摘要：变压器作为交流电力系统重要的电气设备，其正常运行直接关系着系统的安全。

差动保护作为变压器主保护，励磁涌流是影响其正确动作与否的关键因素之一。

文章分析了变压器励磁涌流及其特点，以单相变压器为例，分析了励磁涌流产生的机理，并给出了常见的抑制措施。

 关键词：变压器励磁涌流二次谐波间断角
 1、变压器励磁涌流及特点
 变压器是一种依据电磁感应原理制造而成的静止元件，是交流输电系统中用于电压变换的重要电气设备。

当合上断路器给变压器充电时，有时候，能够观察到变压器电
