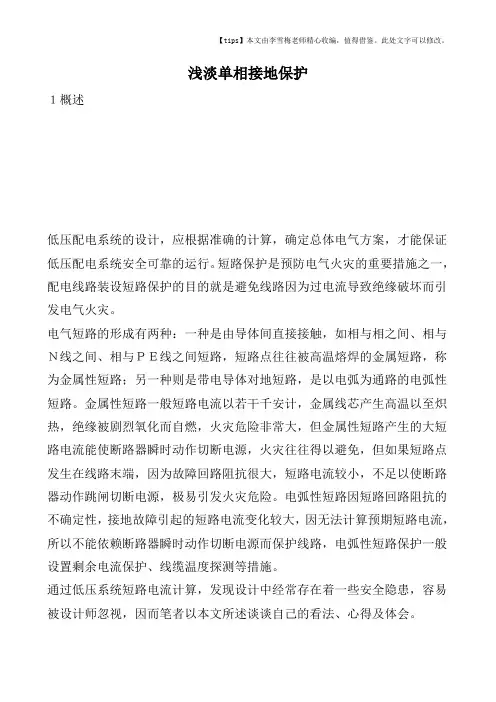

浅淡单相接地保护

浅淡单相接地保护１概述低压配电系统的设计，应根据准确的计算，确定总体电气方案，才能保证低压配电系统安全可靠的运行。

短路保护是预防电气火灾的重要措施之一，配电线路装设短路保护的目的就是避免线路因为过电流导致绝缘破坏而引发电气火灾。

电气短路的形成有两种：一种是由导体间直接接触，如相与相之间、相与Ｎ线之间、相与ＰＥ线之间短路，短路点往往被高温熔焊的金属短路，称为金属性短路；另一种则是带电导体对地短路，是以电弧为通路的电弧性短路。

金属性短路一般短路电流以若干千安计，金属线芯产生高温以至炽热，绝缘被剧烈氧化而自燃，火灾危险非常大，但金属性短路产生的大短路电流能使断路器瞬时动作切断电源，火灾往往得以避免，但如果短路点发生在线路末端，因为故障回路阻抗很大，短路电流较小，不足以使断路器动作跳闸切断电源，极易引发火灾危险。

电弧性短路因短路回路阻抗的不确定性，接地故障引起的短路电流变化较大，因无法计算预期短路电流，所以不能依赖断路器瞬时动作切断电源而保护线路，电弧性短路保护一般设置剩余电流保护、线缆温度探测等措施。

通过低压系统短路电流计算，发现设计中经常存在着一些安全隐患，容易被设计师忽视，因而笔者以本文所述谈谈自己的看法、心得及体会。

２工程案例某小区全部住宅均为３３层，建筑主体高度９９．８m，属于一类高层建筑，供电负荷为一级，市电一路１０ｋＶ供电，另设自备柴油发电机组做为一、二级负荷的备用电源。

小区设置自维变电所，内设６３０ｋＶＡ变压器一台，Ａ２１＃住宅自维用电采用１５０mＹＪＶ２２－０．６/１．０ｋＶ４×７０ｍｍ2型电缆进户，Ａ２１＃住宅屋顶风机控制箱采用１２０mＷＤＺＮ－ＹＪＦＥ５×１６ｍｍ2型电缆配电，屋顶风机控制箱距离正压风机很近（此处略去不计），假设短路点发生在控制箱出口处或在电动机处，（如下图）。

３阻抗计算元件１高压系统归算到变压器低压侧的阻抗：高压侧系统短路容量Ｓｓ＝１００．０００ＭＶＡ电阻Ｒ１＝０．０９９５*１６０/Ｓ″＝０．０９９５*１６０/１００．０００ＭＶＡ＝０．１５８ｍΩ电抗Ｘ１＝０．９９５*１６０/Ｓ″＝０．９９５*１６０/１００．０００ＭＶＡ＝１．５８４ｍΩ相保电阻Ｒφｐ１＝２Ｒ１/３＝２*０．１５８ｍΩ/３＝０．１０６ｍΩ相保电抗Ｘφｐ１＝２Ｘ１/３＝２*１．５８４ｍΩ/３＝１．０５６ｍΩ元件２变压器的阻抗：额定电压Ｕｒ＝０．４ｋＶ额定容量Ｓｒ＝６３０kＶＡ短路电压Ｕｄ％＝４变压器短路损耗ΔＰ＝５．４零序电阻Ｒ０＝２．１７７零序电抗Ｘ０＝９．９２３电阻Ｒ２＝１０６*ΔＰ（Ｕｒ/Ｓｒ）２*（０．４２/Ｕｒ２）＝２．１７７ｍΩ阻抗Ｚ２＝１０４*Ｕｄ％Ｕｒ２/（１００Ｓｒ）*（０．４２/Ｕｒ２）＝１０．１５８７３电抗Ｘ２＝（Ｚ２２－Ｒ２２）０．５＝９．９２３相保电阻Ｒφｐ２＝Ｒ２＝２．１７７ｍΩ相保电抗Ｘφｐ２＝Ｘ２＝９．９２３ｍΩ元件３低压母线（ＴＭＹ－３（８０×８）＋１（６０×６．３））的阻抗：母线长度Ｌ＝１０．０００ｍ母线单位长度电阻值Ｒ０＝０．０３１ｍΩ/ｍ母线单位长度电抗值Ｘ０＝０．１７０ｍΩ/ｍ母线单位长度相保电阻Ｒφｐ０＝０．０７８ｍΩ/ｍ母线单位长度相保电抗Ｘφｐ０＝０．３８２ｍΩ/ｍ电阻Ｒ３＝Ｒ０Ｌ＝０．０３１ｍΩ/ｍ＊１０．０００ｍ＝０．３１０ｍΩ电抗Ｘ３＝Ｘ０Ｌ＝０．１７０ｍΩ/ｍ＊１０．０００ｍ＝１．７００ｍΩ相保电阻Ｒφｐ３＝Ｒφｐ０Ｌ＝０．０７８ｍΩ/ｍ＊１０．０００ｍ＝０．７８０ｍΩ相保电抗Ｘφｐ３＝Ｘφｐ０Ｌ＝０．３８２ｍΩ/ｍ＊１０．０００ｍ＝３．８２０ｍΩ元件４低压线路（ＹＪＶ２２－０．６/１．０ｋＶ４×７０ｍｍ2）的阻抗：线路长度Ｌ＝１５０．０００ｍ线路单位长度电阻值Ｒ０＝０．２５１ｍΩ/ｍ线路单位长度电抗值Ｘ０＝０．０７８ｍΩ/ｍ线路单位长度相保电阻Ｒφｐ０＝０．７５３ｍΩ/ｍ线路单位长度相保电抗Ｘφｐ０＝０．１５６ｍΩ/ｍ电阻Ｒ４＝Ｒ０Ｌ＝３７．６５０ｍΩ电抗Ｘ４＝Ｘ０Ｌ＝１１．７００ｍΩ相保电阻Ｒφｐ４＝Ｒφｐ０Ｌ＝１１２．９５０ｍΩ相保电抗Ｘφｐ４＝Ｘφｐ０Ｌ＝２３．４００ｍΩ元件５低压线路（ＷＤＺＮ－ＹＪＦＥ５×１６ｍｍ2）的阻抗：线路长度Ｌ＝１２０．０００ｍ线路单位长度电阻值Ｒ０＝１．０９７ｍΩ/ｍ线路单位长度电抗值Ｘ０＝０．０８２ｍΩ/ｍ线路单位长度相保电阻Ｒφｐ０＝３．２９１ｍΩ/ｍ线路单位长度相保电抗Ｘφｐ０＝０．１７４ｍΩ/ｍ电阻Ｒ５＝Ｒ０Ｌ＝１３１．６４０ｍΩ电抗Ｘ５＝Ｘ０Ｌ＝９．８４０ｍΩ相保电阻Ｒφｐ５＝Ｒφｐ０Ｌ＝３９４．９２０ｍΩ相保电抗Ｘφｐ５＝Ｘφｐ０Ｌ＝２０．８８０ｍΩ４短路电流计算末端短路点：电阻Ｒｓ＝Ｒ１＋Ｒ２＋Ｒ３＋Ｒ４＋Ｒ５＝１７１．９３５００ｍΩ电抗Ｘｓ＝Ｘ１＋Ｘ２＋Ｘ３＋Ｘ４＋Ｘ５＝３４．７４７００ｍΩ 相保电阻Ｒφｐ＝Ｒφｐ１＋Ｒφｐ２＋Ｒφｐ３＋Ｒφｐ４＋Ｒφｐ５＝５１０．９３３００ｍΩ相保电抗Ｘφｐ＝Ｘφｐ１＋Ｘφｐ２＋Ｘφｐ３＋Ｘφｐ４＋Ｘφｐ５＝５９．０７９００ｍΩ短路电流总阻抗Ｚｋ＝（Ｒｓ２＋Ｘｓ２）０．５＝（１７１．９３５００２＋３４．７４７００２）０．５＝１７５．４１０９４ｍΩ相保阻抗Ｚφｐ＝（Ｒφｐ２＋Ｘφｐ２）０．５＝（５１０．９３３００２＋５９．０７９００２）０．５＝５１４．３３７３０ｍΩ 三相短路电流Ｉ＂＝２３０/Ｚｋ＝２３０/１７５．４１０９４＝１．３１３２７ｋＡ单相接地故障电流Ｉｄ＝２２０/Ｚφｐ＝２２０/５１４．３３７３０＝０．４２６５５ｋＡ５保护装置灵敏度效验根据《低压配电设计规范》ＧＢ５００５４－２０１１（以下简称《低规》）６．２．４条中的规定，当短路保护电器为断路器时，被保护线路末端的短路电流不应小于断路器瞬时或短延时过电流脱扣器整定电流的１．３倍。

简析单相接地故障的特点以及应对措施单相接地故障是电力系统中比较常见的故障形式之一，因其在发生时会对电力系统和设备造成一定的影响，因此加强对其了解和应对措施的研究对于保障电力系统运行的安全稳定具有重要的意义。

本篇文章将对单相接地故障的特点以及应对措施进行简析，以期对读者有所启发和帮助。

一、单相接地故障的特点1、故障现象的隐蔽性单相接地故障经常表现出隐蔽的故障特点，尤其是在其初期发生时。

例如，当只有一部分地线受到短路时，地电流可能仅是额定负荷电流的几倍，无法引起保护装置的动作，并且故障过程可能会很长，一般是数月乃至一年。

在这种情况下，如果未能及时处理，会导致电力系统运行不稳定，严重时甚至会引起串联电容效应等故障形式，产生连锁反应，危及电力系统的安全稳定。

2、地电势上升单相接地故障也表现为地电势上升的特征。

当电力系统中某一部分地线发生短路时，电流将通过地线流回发电机，从而导致地电势的上升。

此时，若地电势过高，将会对人身安全和设备稳定运行产生影响。

3、地电流和相电流之间的不平衡由于单相接地故障的发生，地电流和相电流之间就会产生不平衡。

例如，当只有一部分线路发生短路时，地电流就会通过这一部分电路流回发电机，而其他正常运行的线路则不会受到影响。

这就会导致发电机输出电流不平衡，进而影响整个电力系统的稳定性。

4、中性点电位偏移单相接地故障还会导致中性点电位偏移。

由于故障的发生，会导致电力系统中某些电源的接线点和中性点的电位发生变化，从而导致中性点电位的偏移。

因此，需要对电力系统中中性点电位进行监测和管理，以保障电力系统的稳定运行。

二、应对措施1、防范措施为避免电力系统出现单相接地故障，需要在系统的设计、运行和维护等方面进行全面的防范。

例如，需要加强对电力设备的检修和维护，确保设备的运行稳定、可靠；同时，需要严格管理电力系统的稳定性，加强对电力检测和监测等工作的管理和完善，及时发现和处理可能存在的故障隐患。

2、应急措施当电力系统出现单相接地故障时，需要及时采取应急措施避免产生连锁效应。

单相接地故障处理方法单相接地故障是电力系统中常见的一种故障现象，指的是电力系统中的某一相导线与大地发生了直接接触，导致电流通过接地点流向大地。

这种故障会引起电力系统的短路，严重时可能导致设备损坏、电力系统的停运甚至人身伤亡。

因此，及时有效地处理单相接地故障显得十分重要。

在发生单相接地故障后，应立即切断故障相的电源，以防止故障电流继续流过故障点。

对于小型的单相接地故障，可以通过手动刀闸或自动开关等设备来实现电源的切断。

而对于大型的单相接地故障，需要利用保护装置进行切除。

常见的保护装置有过电压保护装置、过电流保护装置等，这些装置能够根据故障电流的大小和故障点的位置来判断是否需要切除电源。

一旦切断了故障相的电源，就需要对故障点进行检修和维护。

首先，应对故障点进行现场排查，确定导致单相接地故障的具体原因。

可能的原因有导线绝缘破损、设备绝缘失效、设备接地电阻过大等。

根据故障点的具体原因，采取相应的措施进行修复。

例如，如果是导线绝缘破损导致的故障，可以通过更换绝缘子或修补导线等方式来修复；如果是设备绝缘失效导致的故障，可以通过更换设备或修复设备的绝缘部分来修复；如果是设备接地电阻过大导致的故障，可以通过增加接地体数量或改善接地体的导电性能来降低接地电阻。

为了提高电力系统的抗干扰能力和防护能力，可以采取一些预防措施。

首先，应定期对电力系统进行巡视和检修，发现问题及时处理，防止故障的发生。

其次，可以加装绝缘子串，提高设备的绝缘能力。

此外，还可以加装接地装置，降低接地电阻，提高接地效果。

单相接地故障是电力系统中常见的故障现象，处理起来需要及时、有效。

在处理故障时，需要切断故障相的电源，对故障点进行检修和维护，并采取一些预防措施来提高电力系统的抗干扰能力和防护能力。

只有这样，才能保证电力系统的安全稳定运行，避免故障对生产生活带来的不利影响。

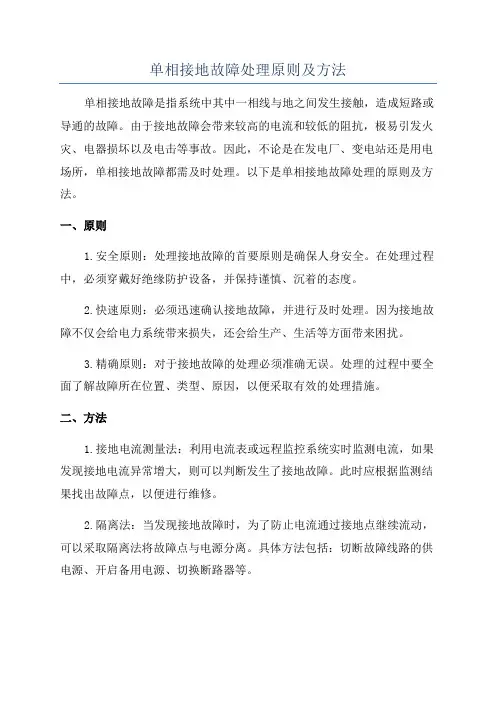

单相接地故障处理原则及方法单相接地故障是指系统中其中一相线与地之间发生接触，造成短路或导通的故障。

由于接地故障会带来较高的电流和较低的阻抗，极易引发火灾、电器损坏以及电击等事故。

因此，不论是在发电厂、变电站还是用电场所，单相接地故障都需及时处理。

以下是单相接地故障处理的原则及方法。

一、原则1.安全原则：处理接地故障的首要原则是确保人身安全。

在处理过程中，必须穿戴好绝缘防护设备，并保持谨慎、沉着的态度。

2.快速原则：必须迅速确认接地故障，并进行及时处理。

因为接地故障不仅会给电力系统带来损失，还会给生产、生活等方面带来困扰。

3.精确原则：对于接地故障的处理必须准确无误。

处理的过程中要全面了解故障所在位置、类型、原因，以便采取有效的处理措施。

二、方法1.接地电流测量法：利用电流表或远程监控系统实时监测电流，如果发现接地电流异常增大，则可以判断发生了接地故障。

此时应根据监测结果找出故障点，以便进行维修。

2.隔离法：当发现接地故障时，为了防止电流通过接地点继续流动，可以采取隔离法将故障点与电源分离。

具体方法包括：切断故障线路的供电源、开启备用电源、切换断路器等。

3.通知人员法：当发生接地故障时，应立即通知相关工作人员进行处理。

通知范围一般包括电力工程师、维修人员、安全员等。

他们可以在故障点附近设置临时隔离设备，防止故障扩大。

4.快速检修法：在发现接地故障后，必须迅速定位故障点，并进行修复。

检修过程中需要注意以下几点：首先要切断故障电源；然后使用绝缘工具检查故障设备，排除电器故障；最后对系统进行绝缘测试，确认系统安全。

5.故障分析法：在处理接地故障后，需要对故障进行分析，找出故障的原因和根源。

通过分析，可以总结出故障的共性和规律，为以后的预防和处理提供依据。

6.预防措施法：为避免接地故障的发生，需要采取一系列预防措施。

例如：加强对设备绝缘性能的测试和监测，定期对设备进行维护和保养，加强员工安全教育和培训等。
