第 1 页 共 6 页 临时用电保护接地与保护接零的具体要求
临时用电保护接地与保护接零是电力系统中重要的安全措施之一，它们的设计和要求对于保障电力设备的正常运行和人身安全具有重要意义。本文将详细介绍临时用电保护接地与保护接零的具体要求。
1. 临时用电保护接地的具体要求
（1）接地电阻要求：临时用电保护接地的电阻值应符合国家标准的要求。一般来说，接地电阻不得大于2Ω，以确保接地的可靠性。
（2）接地线材的选择：临时用电保护接地采用的接地线材应具有良好的导电性能和耐腐蚀性能，通常选用镀锌铜线或铝线。
（3）接地线的敷设：临时用电保护接地的接地线应进行固定敷设，不得出现过长、过弯曲或在地面上空悬的情况，以免影响接地效果。
（4）接地电极的布设：临时用电保护接地应选择合适的接地电极进行布设，一般可采用金属杆、金属板或金属网等接地电极。接地电极的数量和布设位置要满足不同场所的要求。
（5）接地电极的埋设深度：临时用电保护接地电极的埋设深度应符合国家标准的要求，一般要求埋设深度不小于1.5米，以确保接地电极与地下土壤之间有足够的接触面积。
2. 保护接零的具体要求
（1）保护接零的接线要求：保护接零的接线应符合电气设备的设计要求，接线端子应牢固可靠，接线材料应具有良好的导电性能和耐腐蚀性能。同时，保护接零的接线应尽量短，避免接线过长导致电阻增加。 第 2 页 共 6 页 （2）保护接零的接线方式：保护接零可以采用星形接线或网状接线方式，具体选择取决于具体的电气设备和系统要求。
（3）保护接零装置的设置：保护接零装置应安装在电气设备的主接地线上，可以采用保护接零装置与主接地线直接相连的方式，以确保保护接零装置的正常工作。
（4）保护接零装置的操作：保护接零装置的操作应符合相关的操作规程和操作手册，操作人员应具备相关的技术知识和操作技能。
（5）保护接零装置的检测和维护：保护接零装置应定期进行检测和维护，确保其正常工作。检测工作包括对保护接零装置的各项功能进行测试，维护工作包括清洁保护接零装置、紧固接线端子等。
第 1 页 共 9 页 临时用电保护接地与保护接零的具体要求
临时用电保护接地与保护接零是为了确保临时用电设备的安全运行，防止电击事故和火灾的发生。下面是临时用电保护接地与保护接零的具体要求：
一、临时用电保护接地的要求
1. 接地装置的选择
（1）接地装置应符合国家标准和相关规定的要求。
（2）接地装置应选择适当的类型和规格，具备良好的电气性能和机械强度。
（3）接地装置应安装在干燥通风的地方，防止受潮和腐蚀。
2. 接地电阻的要求
（1）接地电阻应满足国家标准规定的要求，一般不大于4欧姆。
（2）接地电阻测量应使用专用测试仪器进行，确保测量结果准确可靠。
3. 接地线的要求
（1）接地线应符合国家标准和相关规定的要求。
（2）接地线应用铜质导线，截面积应根据电流大小合理选择。
（3）接地线应铺设在地面上，与其他线缆保持一定的距离，避免相互干扰。
（4）接地线应牢固地连接在接地装置上，连接处应使用专用接地夹具，并进行可靠的防松处理。 第 2 页 共 9 页 4. 接地系统的互连
（1）接地装置之间应互相连接，形成一个可靠的接地系统。
（2）接地系统应与主要设备的接地系统互相连接，确保电气设备的接地连续性。
5. 接地系统的检测与维护
（1）接地系统的维护人员应定期检查接地设备和接地线的状态，确保其正常工作。
（2）发现接地设备和接地线有损坏或腐蚀现象时，应及时更换或修复，确保接地系统的完好性。
二、临时用电保护接零的要求
1. 保护接零装置的选择
（1）保护接零装置应符合国家标准和相关规定的要求。
（2）保护接零装置应选择适当的类型和规格，具备良好的电气性能和机械强度。
（3）保护接零装置应安装在干燥通风的地方，防止受潮和腐蚀。
2. 保护接零电流的要求
（1）保护接零电流应满足国家标准规定的要求，一般不大于30mA。
（2）保护接零电流测量应使用专用测试仪器进行，确保测量结果准确可靠。
3. 保护接零线的要求 第 3 页 共 9 页 （1）保护接零线应符合国家标准和相关规定的要求。
筑龙网
1 保护接地、保护接零和重复接地 王凤杰 （广东奇正电气有限公司 佛山52800） 摘要：简明扼要的介绍了保护接地、保护接零和重复接地的概念及其必要性 关键词：保护接地 保护接零 重复接地 在实际工作中，工程技术人员有时将保护接地与保护接零的概念混淆，重复接地的概念也比较模糊，本文将对这几个问题做较详尽的叙述。 一、 保护接地 在中性点对地绝缘的电网中，带电部分意外碰壳时，接地电流将通过接触碰壳设备的的人体和电网与大地之间的电容构成回路（见图1，）。流过故障点的接地电流主要是电容电流。在一般情况下，此电流是不大的。但是，如果电网分布很广，或者电网绝缘强度显著下降，这个电流可能达到危险程度，这就有必要采取安全措施。 如果电器设备采取了保护措施（见图2），这时通过人体的电流仅是全部接地电流ID的一部分，显然，保护接地电阻RD是与人体电阻并联的，RD越小，流经人体的电流也越小， 如果限制RD在适当的范围内，就能保障人身的安全。所以在这种中性点不接地（绝缘）系统中，凡因绝缘损坏而可能呈现对地电压的金属部分（正常时是不带电的）均应接地，这就是保护接地。 二、保护接零 所谓保护接零，就是把电气设备在正常情况下不带电的金属部分与电网的零线紧密连接，有效地起到保护人身和设备安全的作用。 1、保护接零的原理及应用范围 在变压器中性点直接接地的三相四线制系统中，通常采用保护接零作为安全措施，见图3，在这 图1 不接地的危险 图2 保护接地原理筑龙网
2 种情况下，如果一相带电部分碰连设备外壳，则通过设备外壳形成相线对零线的单相短路。短路电流总是超出正常工作电流许多倍，能使线路上的保护装置迅速动作，从而使故障部分脱离电源，保障安全。 在380/220伏三相四线制中性点直接接地的电网中，不论环境如何，凡因绝缘损坏而可能呈现对地电压的金属部分，均应接零。 2、重复接地 对采用接零保护的电气设备，当其带电部分碰壳时，短路电流经过相线和零线形成回路。此时设备的对地电压等于中性点对地电压和单相短路电流在零线中产生电压降的相量和。显然，零线阻抗的大小直接影响到设备对地电压，而这个电压往往比安全电压高出很多。 为改善上述情况，在设备接零处再加一接地装置，可以降低设备碰壳时的对地电压。这个接地就叫重复接地。 重复接地的另一重要作用是当零线断裂时减轻触电危险。图4、图5分别表示无重复接地时零线断线的危险和有重复接地时零线断线的情况。但是，尽管有重复接地，零线断裂的情况还是要避免的。 重复接地还带来其他的好处：1、能使设备碰壳时短路电流增大，以加速线路保护装置的动作；2、降低零线中的电压损失。 图4 无重复接地时零线断线的危险

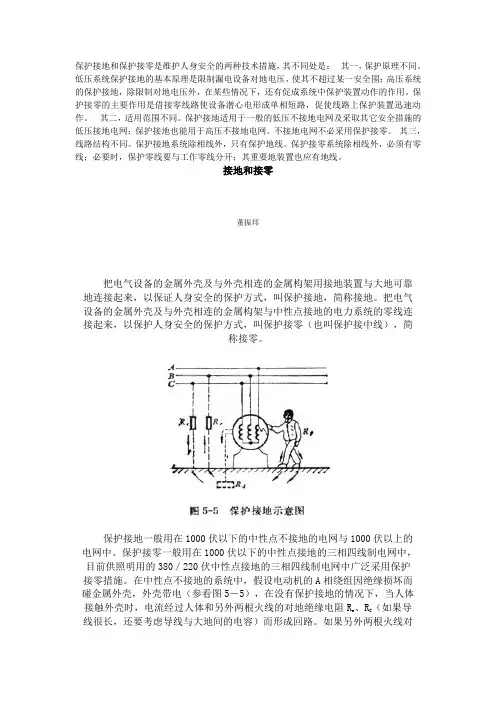

保护接地和保护接零是维护人身安全的两种技术措施，其不同处是： 其一，保护原理不同。低压系统保护接地的基本原理是限制漏电设备对地电压，使其不超过某一安全围；高压系统的保护接地，除限制对地电压外，在某些情况下，还有促成系统中保护装置动作的作用。保护接零的主要作用是借接零线路使设备潜心电形成单相短路，促使线路上保护装置迅速动作。 其二，适用范围不同。保护接地适用于一般的低压不接地电网及采取其它安全措施的低压接地电网；保护接地也能用于高压不接地电网。不接地电网不必采用保护接零。 其三，线路结构不同。保护接地系统除相线外，只有保护地线。保护接零系统除相线外，必须有零线；必要时，保护零线要与工作零线分开；其重要地装置也应有地线。
接地和接零
董振邦
把电气设备的金属外壳及与外壳相连的金属构架用接地装置与大地可靠地连接起来，以保证人身安全的保护方式，叫保护接地，简称接地。把电气设备的金属外壳及与外壳相连的金属构架与中性点接地的电力系统的零线连接起来，以保护人身安全的保护方式，叫保护接零（也叫保护接中线），简称接零。
保护接地一般用在1000伏以下的中性点不接地的电网与1000伏以上的电网中。保护接零一般用在1000伏以下的中性点接地的三相四线制电网中，目前供照明用的380／220伏中性点接地的三相四线制电网中广泛采用保护接零措施。在中性点不接地的系统中，假设电动机的A相绕组因绝缘损坏而碰金属外壳，外壳带电（参看图5－5），在没有保护接地的情况下，当人体接触外壳时，电流经过人体和另外两根火线的对地绝缘电阻Re、RC（如果导线很长，还要考虑导线与大地间的电容）而形成回路。如果另外两根火线对地绝缘不好，流过人体的电流会超过安全限度而发生危险。在有保护接地的情况下，当人体接触带电的外壳时，电流在A相碰壳处分为两路，一路经接地装置的电阻Rd，一路经人体电阻Rr，这两路汇合后再经另外两根火线的对地绝缘电阻Re和RC构成回路。由于Re<
