机械零件数控加工培训资料(ppt 40页)

数控加工基础培训课件数控加工是现代制造业中不可或缺的一项技术。

它通过计算机控制机床的运动，实现对工件的精确加工。

数控加工的出现，不仅提高了生产效率，还提高了产品质量和加工精度。

因此，数控加工的基础培训课件对于初学者来说是非常重要的。

首先，数控加工的基础知识是培训课件的核心内容。

学习数控加工的第一步是了解数控机床的基本结构和工作原理。

数控机床由机床本体、数控装置和外围设备组成。

机床本体主要由床身、主轴、进给系统和刀具系统等组成，而数控装置则负责控制机床的运动和加工过程。

此外，还需要学习数控编程的基本知识，包括数控编程语言、指令系统和程序格式等。

其次，数控加工的基本操作也是培训课件的重点内容。

学习数控加工的过程中，需要熟悉数控机床的操作界面和操作方法。

数控机床通常配备有液晶显示屏和操作面板，操作者可以通过操作面板输入加工程序、调整加工参数和监控加工过程。

此外，还需要学习如何正确安装和调试刀具，以及如何选择合适的切削参数和进给速度等。

此外，数控加工的安全知识也是培训课件不可忽视的内容。

数控加工涉及到高速旋转的刀具和复杂的加工过程，操作不当可能会导致事故的发生。

因此，学习数控加工的同时，也需要了解安全操作规程和事故处理流程。

例如，必须戴上防护眼镜、手套和耳塞等个人防护装备，严禁在加工过程中触摸机床和刀具等危险部位。

同时，还需要了解如何正确使用消防设备和急救措施，以应对突发情况。

最后，数控加工的实践操作是培训课件的关键环节。

数控加工是一项技术活，只有通过实际操作才能真正掌握。

培训课件应该提供充足的实践机会，让学员亲自操作数控机床进行加工。

通过实践操作，学员可以熟悉数控机床的操作流程和加工过程，掌握数控编程和调试技巧。

同时，还可以培养学员的动手能力和解决问题的能力。

综上所述，数控加工基础培训课件应该包括数控加工的基础知识、基本操作、安全知识和实践操作。

通过系统的培训，学员可以全面了解数控加工的理论和实践，掌握数控机床的操作技巧，为将来的工作打下坚实的基础。

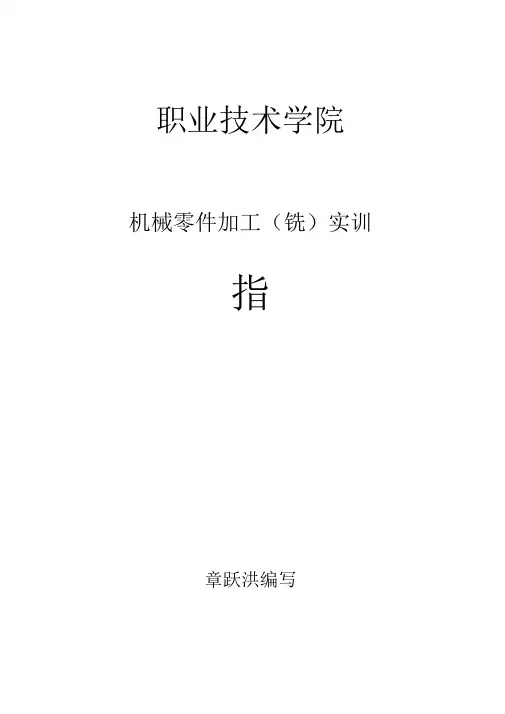

职业技术学院机械零件加工（铣）实训指章跃洪编写OO 九年九月课题一数控铣床基本操作一．面板操作1．如何开机？机床开关，CNC 开关，急停开关。

（关机相反）2．如何加油?3．如何回零？通常先回Z 再回X 、Y。

4．手轮如何使用？（注意进给方向与手轮倍率）5．手动方式下如何改变刀具移动速度？进给倍率T、进给倍率J（10%、20%……150% ）快速倍率：F0 、25% 、50% 、100% （初学置于25% )6．开机后如何设置一个主轴转速？7．MDI （录入）f程序f S xx输入f循环启动手动方式下如何改变主轴转速？8．录入方式下如何操作？MDI （录入）f程序f 扌曰令输入f循环启动9．编辑方式下如何建立一个新程序？或打开一个已有程序？删除一个已有程序？建立：O xxxx，插入（或EOB ）。

打开：O xxxx，下光标。

删除：O xxxx，删除。

10．如何输入、修改、删除程序字？11．如何检索程序或字？先输入要检索的程序或字，按下光标。

（上光标）12．通过哪些方式可以进行调试程序？13．自动方式下如何启动、暂停、中止加工程序？14．自动方式下如何对进给速度、快速速度及主轴转速进行调整？15．遇到撞刀等紧急情况，如何处理？按急停练习程序：（也可以自编）O0001 ；N10G90G40G69G15位置 程序 刀具偏 置换档 当取消 当输入 系统 信息 图形 修夂插 入删除课题二工件安装|帮助| 牛，编程坐标（工件坐标）原点在长方体的顶面中心位置，长度 方向为丫方向，高度方向为Z 方向。

如何把工件复夹在机床上进 行加工？一、 装夹与找正步骤 具体步骤如下：（1） 把虎钳装在机床上，钳口方向与 X 轴方向大约一致。

（2） 把工件装夹在虎钳上，工件长度方向与 X 轴方向基本一致，工件底面用等高 垫铁垫起，并使工件加工部位最低处高于钳口顶面（避免加工时刀具撞到或铣刀虎 钳）。

（3） 夹紧工件。

（4 ）拖表使工件长度方向与X 轴平行后，将虎钳锁紧在工作台。

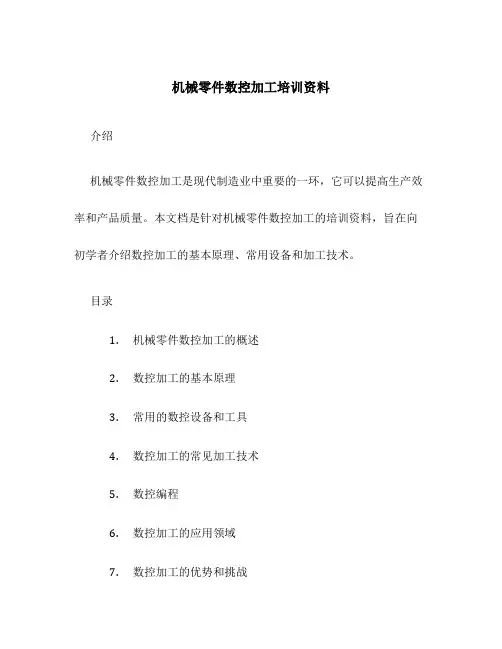

机械零件数控加工培训资料介绍机械零件数控加工是现代制造业中重要的一环，它可以提高生产效率和产品质量。

本文档是针对机械零件数控加工的培训资料，旨在向初学者介绍数控加工的基本原理、常用设备和加工技术。

目录1.机械零件数控加工的概述2.数控加工的基本原理3.常用的数控设备和工具4.数控加工的常见加工技术5.数控编程6.数控加工的应用领域7.数控加工的优势和挑战8.数控加工的未来发展趋势1. 机械零件数控加工的概述机械零件数控加工是一种采用计算机数值控制技术进行加工的方法。

与传统的手工加工相比，数控加工具有更高的精度、更好的稳定性和更高的生产效率。

它可以广泛应用于制造业的各个领域，包括航空航天、汽车、机械、电子等。

2. 数控加工的基本原理数控加工的基本原理是通过编程控制数控设备来实现工件的加工。

数控设备主要由数控系统、执行机构和工作台组成。

数控系统负责接收和解析加工程序，并控制执行机构按照程序要求进行运动。

执行机构可以是伺服电机、液压缸或气动元件等。

工作台是支撑工件的平台，一般可以在不同方向上进行运动，以便于加工不同的工件。

3. 常用的数控设备和工具•数控车床：用于加工轴类零件，具有较大的工件加工范围。

•数控铣床：用于加工平面、曲面和孔加工等工件。

•数控钻床：用于加工孔加工工件。

•数控磨床：用于加工高精度的形状和曲面工件。

•数控剪板机：用于加工金属板材。

4. 数控加工的常见加工技术•铣削：通过刀具在工件上进行旋转切削，将工件表面削减成所需要的形状。

•钻削：通过刀具在工件上进行旋转切削，加工出所需的孔洞。

•镗削：通过刀具在工件上进行旋转切削，扩大和修正钻孔的精度。

•放电加工：利用电火花进行加工，可以加工复杂的形状和硬质材料。

5. 数控编程数控编程是使用专门的编程语言编写加工程序，以控制数控设备的运动和加工过程。

常用的数控编程语言有G代码和M代码。

G代码用于控制运动轨迹和速度，M代码用于控制辅助功能如冷却、换刀等。

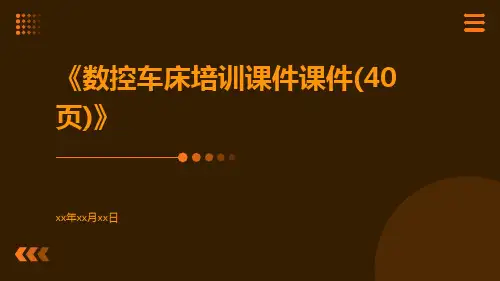

2023-11-04•课程介绍•数控车床基础知识•数控车床操作技能•数控车床编程基础•数控车床编程实例目•数控车床的维护和保养•课程总结与展望录01课程介绍掌握数控车床的基本原理和操作技巧了解数控车床的常见故障及维护方法提升数控车床的操作效率和产品质量培训目标培训内容数控车床的编程语言和编程技巧数控车床的基本原理和结构数控车床的常见故障及维护方法数控车床的操作流程和安全规范数控车床的基本原理和结构（2天）第一阶段数控车床的编程语言和编程技巧（3天）第二阶段数控车床的操作流程和安全规范（3天）第三阶段数控车床的常见故障及维护方法（2天）第四阶段培训安排02数控车床基础知识数控车床是一种高精度、高效率的自动化机床，广泛应用于机械制造、汽车、航空等领域。

数控车床概述数控车床的定义随着数字化制造技术的不断发展，数控车床的功能和性能不断提升，成为现代制造业的重要基础设备。

数控车床的发展根据结构和功能的不同，数控车床可分为卧式、立式、双主轴等多种类型。

数控车床的分类包括床身、主轴箱、进给系统等，是数控车床的主体部分。

主机部分数控系统辅助装置数控系统是数控车床的控制中心，由计算机、控制器、伺服系统等组成。

包括冷却系统、润滑系统、排屑系统等，为数控车床的正常运行提供保障。

03数控车床的组成0201数控车床采用数字控制技术，具有高精度的加工能力，可满足各种高精度零件的加工需求。

高精度数控车床具有快速进给和切削速度，可大幅提高加工效率，降低生产成本。

高效率数控车床可自动完成加工过程中的各项操作，减轻工人劳动强度，提高生产效率。

自动化数控车床的加工特点03数控车床操作技能启动在操作数控车床之前，需要先打开电源，确保车床的机械系统和控制系统都处于正常状态。

关闭完成加工任务后，需要关闭车床的电源，包括控制面板上的电源开关以及主电源开关。

数控车床的启动和关闭数控车床的操作面板通常包括数字键、功能键、方向键和显示屏等部分，用于输入加工指令和参数，控制车床的加工过程。
