光伏考试题及答案一、选择题1. 光伏电池的工作原理是基于哪种物理效应？A. 光电效应B. 热电效应C. 塞贝克效应D. 霍尔效应答案：A2. 下列哪种材料不属于光伏电池的常用半导体材料？A. 硅B. 镉C. 铜D. 铟答案：C3. 光伏发电系统中，用于将直流电转换为交流电的设备是？A. 逆变器B. 电池C. 太阳跟踪器D. 充电控制器答案：A4. 光伏组件的效率主要取决于哪些因素？A. 材料纯度B. 光照强度C. 温度D. 所有以上因素答案：D5. 光伏发电系统的设计应考虑哪些环境因素？A. 气候条件B. 地理位置C. 建筑物结构D. 所有以上因素答案：D二、填空题1. 光伏电池的效率是指光伏电池在标准测试条件下，输出功率与__________的比值。
答案：接收到的太阳辐射功率2. 光伏发电系统中，__________的作用是储存多余的电能，以备无太阳光照时使用。
答案：蓄电池3. 光伏组件的封装材料通常使用__________，以保护内部的太阳能电池不受外界环境影响。
答案：玻璃4. 为了提高光伏发电系统的效率，通常采用__________技术来跟踪太阳的位置，确保光伏板始终面向太阳。
答案：太阳跟踪5. 在光伏发电系统中，__________是影响系统安全运行的重要因素，需要定期进行检测和维护。
答案：电气保护三、简答题1. 简述光伏电池的工作原理。
答：光伏电池的核心功能是将太阳能转换为电能。
这一过程基于光电效应，即当光线照射到半导体材料时，光子的能量会被电子吸收，电子获得足够的能量后会从原子中释放出来，形成自由电子和空穴。
这些自由电子在电场的作用下流动，形成电流，通过外部电路即可输出电能。
2. 说明光伏发电系统的主要组成部分及其作用。
答：光伏发电系统主要由光伏组件、支架结构、逆变器、蓄电池和电气系统等部分组成。
光伏组件是系统的核心，负责将太阳能转换为直流电；支架结构用于固定光伏组件，确保其稳定接收太阳光；逆变器将直流电转换为交流电，以供家庭或电网使用；蓄电池用于储存多余的电能，以备不足时使用；电气系统包括接线、保护装置等，确保电流的安全传输和系统的稳定运行。
太阳能光伏发电试题及答案Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】一、选择题1.太阳能光伏发电系统中，__A__指在电网失电情况下，发电设备仍作为孤立电源对负载供电这一现象。
A．孤岛效应 B. 光伏效应 C．充电效应 D. 霍尔效应2.某单片太阳电池测得其填充因子为%，其开路电压为，短路电流为,其测试输入功率为，则此太阳电池的光电转换效率为__A__。
A．%B.% C.%D.%3.太阳能光伏发电系统中，太阳电池组件表面被污物遮盖，会影响整个太阳电池方阵所发出的电力，从而产生__D__。
A．霍尔效应 B. 孤岛效应 C．充电效应 D. 热斑效应4.下列表征太阳电池的参数中，哪个不属于太阳电池电学性能的主要参数__D__。
A．开路电压B.短路电流 C.填充因子D.掺杂浓度5.蓄电池的容量就是蓄电池的蓄电能力，标志符号为C，通常用以下哪个单位来表征蓄电池容量__D__。
A．安培B.伏特 C.瓦特D.安时6.蓄电池使用过程中，蓄电池放出的容量占其额定容量的百分比称为__D__。
A．自放电率 B. 使用寿命 C．放电速率 D. 放电深度7.太阳电池是利用半导体__C__的半导体器件。
A．光热效应 B.热电效应C.光生伏打效应 D.热斑效应8.在衡量太阳电池输出特性参数中，表征最大输出功率与太阳电池短路电流和开路电压乘积比值的是__B__。
A．转换效率B.填充因子C.光谱响应D.方块电阻9.太阳电池单体是用于光电转换的最小单元，其工作电压约为__A__mV，工作电流为20～25mA/cm2。
A．400～500 B.100~200 C．200~300 ~900二、填空题1.太阳能光伏发电系统中，没有与公用电网相连接的光伏系统称为离网（或独立）太阳能光伏发电系统；与公共电网相连接的光伏系统称为并网（或联网）太阳能光伏发电系统。
2.根据光伏发电系统使用的要求，可将蓄电池串并联成蓄电池组，蓄电池组主要有三种运行方式，分别为循环充放电制、定期浮充制、连续浮充制。
《光伏发电技术及应用》期末试卷(A)注：所有答案填写在答题纸中。
一、填空题（每空格1分，共10分）1.最小太阳能光伏发电应用系统只包含光伏电池和负载，对于复杂太阳能光伏发电系统主要包括光伏电池方阵、（）、（）、逆变器、汇流箱、低压柜、高压柜、防雷器、系统检测设备等部件组成。
2.根据“太阳能发电发展“十二五”规划”，到2015 年底，我国太阳能发电装机容量达到（）万千瓦以上，年发电量达到（）亿千瓦时。
3.并网逆变器由充放电控制、功率调节、（）、（）等部分构成。
经逆变器输出的交流电供负载使用，多余的电能通过电力变压器等设备馈入公共电网（可称为卖电）。
4. 1卡(cal)=（）焦(J) =1.16278毫瓦时(mWh);1千瓦时(kWh) =（）兆焦(MJ)5.光伏电池的短路电流是指当将太阳能电池的正负极（）、使U=0时，此时的电流就是电池片的短路电流，短路电流的单位是安培(A)，短路电流随着光强的变化而变化。
开路电压是指当将太阳能电池的正负极（）、使I=0时，此时太阳能电池正负极间的电压就是开路电压，开路电压的单位是伏特(V)。
6.填充因子也叫曲线因子，是指太阳能电池组件的（）与开路电压和短路电流乘积的比值。
填充因子是评价太阳能电池组件所用电池片输出特性好坏的一个重要参数，它的值越高，表明所用太阳能电池组件输出特性越趋于( )形，电池组件的光电转换效率越高。
7.蓄电池自放电率是指蓄电池在( )的储存期内，由于自放电而引起活性物质损耗，每天或每月容量降低的百分数称为自放电率。
自放电率指标可衡量蓄电池的储存性能。
蓄电池的容量是指蓄电池处于适用专业11光伏应用技术考试方式(闭卷) 考试时间为120 分钟( )的铅酸蓄电池在一定的放电条件下，放电到规定的终止电压时所能给出的电量称为电池容量，以符号C表示。
常用单位是安时(Ah)。
8.超级电容器又叫( )，是一种新型储能装置，它具有蓄电池无法比拟的特点：充电时间短、使用寿命长、温度特性好、节约能源和绿色环保等特点，其储能的过程并不发生( )，并且这种储能过程是可逆的，也正因为此超级电容器可以反复充放电数十万次。
完整版)光伏发电技术习题及答案(期末考试)1.太阳能利用的基本方式可以分为热能、光能、风能、电能四种。
2.光伏并网发电主要用于国家电网和个人用电。
3.光伏与建筑相结合光伏发电系统主要分为附加式（BAPV）光伏电站和集成式（BIPV）光伏电站。
4.住宅用离网光伏发电系统主要用太阳能作为供电能量。
白天太阳能离网发电系统对蓄电池进行充电，晚间则对蓄电池所存储的电能进行放电。
5.独立光伏发电系统按照供电类型可分为直流、交流、交直流混合和逆变器，其主要区别是系统中是否有逆变器。
6.太阳能户用电源系统一般由太阳能电池板、防反二极管和旁路二极管构成。
7.为能向AC220V的电器提供电能，需要将太阳能发电系统所发出的直流电能转换成交流电能，因此需要使用逆变器。
8.太阳能光伏电站按照运行方式可分为并网型和离网型。
未与公共电网相联接独立供电的太阳能光伏电站称为离网型。
二、选择题1.与常规发电技术相比，光伏发电系统有很多优点。
下面那一项不是光伏发电系统的优点(D)：维护成本高、管理繁琐。
2.与并网光伏发电系统相比，(D)逆变器是独立光伏发电系统不可缺少的一部分。
3.关于光伏建筑一体化的应用叙述不对的是(A)：造价低、成本小、稳定性好。
4.(B)蓄电池组是整个独立光伏发电系统的核心部件。
5.独立光伏发电系统较并网光伏发电系统建设成本、维护成本(C)一致。
6.目前国内外普遍采用的并网光伏发电系统是(B)无逆流型并网系统。
三、XXX1.太阳能发电原理是指太阳辐射能被太阳能电池板吸收后，通过光伏效应将光能转换成电能的过程。
2.光伏效应是指当某些半导体材料（如硅）受到光照时，会产生电子与空穴对，从而产生电流的现象。
3.光伏系统的组成包括太阳能电池板、防反二极管、旁路二极管、端子箱、逆变器、蓄电池组等。
4.BAPV指的是附加式光伏电站，即在建筑物上安装独立的光伏电池板；BIPV指的是集成式光伏电站，即将光伏电池板集成到建筑物的外墙、屋顶等部位中。
光伏考试题及答案光伏行业是近年来快速发展的一个新兴行业，为了保证从业人员具备必要的专业知识和技能，光伏考试成为了必不可少的一部分。
本文将介绍一些光伏考试题及其答案，帮助读者更好地了解和掌握光伏领域的相关知识。
一、选择题1. 光伏发电是利用什么原理转换太阳能为电能的？A. 热电效应B. 光电效应C. 热力效应D. 化学效应答案：B. 光电效应2. 光伏电池的主要组成材料是什么？A. 硅B. 铜C. 铁D. 铝答案：A. 硅3. 光伏电池的最大功率点是指什么？A. 光照最强的时候B. 光伏电池输出电流最大的时候C. 光伏电池输出电压最大的时候D. 光伏电池输出功率最大的时候答案：D. 光伏电池输出功率最大的时候4. 光伏组件的温度升高会对输出功率产生什么影响？A. 输出功率增加B. 输出功率减小C. 不会影响输出功率D. 输出功率不确定答案：B. 输出功率减小二、填空题1. 光伏电池的结构主要包括正极、负极和____。
答案：PN结2. 光伏发电主要有两种方式，分别是光热发电和____。
答案：光电转换发电3. 光伏电池的输出电压通常为____伏。
答案：0.5-1伏4. 光伏系统中用于存储电能的设备是____。
答案：蓄电池三、简答题1. 请简要介绍一下光伏发电的工作原理。
答：光伏发电利用光电效应，将太阳能转化为电能。
当光线照射到光伏电池上时，光子激发光伏电池中的电子，使其跃迁产生电流。
光伏电池通过将阳光转化为电能，可以为家庭、企事业单位等提供清洁、可再生的电力。
2. 请简要说明光伏发电的优势和应用领域。
答：光伏发电具有以下优势：清洁环保、可再生、可靠稳定、长寿命、维护成本低等。
光伏发电广泛应用于家庭屋顶、工业厂房、农业大棚等场所，以及灯杆、充电桩等市政设施。
3. 请列举几种常见的光伏电池类型。
答：常见的光伏电池类型包括多晶硅电池、单晶硅电池、薄膜电池等。
四、案例分析题阅读以下情景，并回答问题。
某家庭拥有一套光伏发电系统，安装在屋顶上，以满足家庭的日常用电需求。
光伏发电高考试题及答案一、单选题（每题3分，共30分）1. 光伏发电的原理是将光能直接转化为电能，其主要部件是：A. 蓄电池B. 太阳能电池板C. 逆变器D. 风力发电机答案：B2. 下列关于光伏发电系统的说法，错误的是：A. 光伏发电系统分为并网和离网两种类型B. 光伏发电系统可以独立于电网运行C. 光伏发电系统必须与电网连接才能工作D. 光伏发电系统可以减少对环境的污染答案：C3. 光伏发电系统的核心部件是太阳能电池板，其主要材料是：A. 硅B. 铜C. 铝D. 铁答案：A4. 光伏发电系统中，用于将直流电转换为交流电的设备是：A. 蓄电池B. 太阳能电池板C. 逆变器D. 控制器答案：C5. 光伏发电系统在阴雨天或夜间无法工作，这是因为：A. 需要太阳能B. 需要风能C. 需要水能D. 需要核能答案：A6. 下列关于光伏发电系统的维护，正确的做法是：A. 定期清洗太阳能电池板B. 避免在高温下使用C. 避免在低温下使用D. 无需维护答案：A7. 光伏发电系统的效率受到哪些因素的影响？A. 太阳辐射强度B. 环境温度C. 电池板的朝向D. 所有以上因素答案：D8. 下列关于光伏发电系统的优点，不正确的是：A. 清洁无污染B. 可再生能源C. 无需维护D. 运行成本低答案：C9. 光伏发电系统的安装位置应考虑哪些因素？A. 光照条件B. 风力大小C. 地势高低D. 所有以上因素答案：A10. 光伏发电系统在并网运行时，其发电量不足时，电网会：A. 停止供电B. 补充供电C. 减少供电D. 无法供电答案：B二、多选题（每题4分，共20分）1. 光伏发电系统的主要组成部分包括：A. 太阳能电池板B. 蓄电池C. 逆变器D. 控制器答案：ABCD2. 光伏发电系统的优点包括：A. 可再生能源B. 节省空间C. 清洁无污染D. 运行成本低答案：ACD3. 影响光伏发电系统效率的因素有：A. 太阳辐射强度B. 环境温度C. 电池板的朝向D. 电池板的材质答案：ABCD4. 光伏发电系统在安装时需要考虑的因素包括：A. 光照条件B. 风力大小C. 地势高低D. 建筑物的遮挡答案：ACD5. 光伏发电系统的日常维护包括：A. 定期清洗太阳能电池板B. 检查连接线路C. 更换损坏的部件D. 定期检查逆变器答案：ABCD三、判断题（每题2分，共10分）1. 光伏发电系统在任何天气条件下都能工作。
光伏考试题及答案1. 光伏发电的基本原理是什么？光伏发电是通过光伏效应将太阳能转化为电能的一种方式。
当太阳光照射到光伏电池上时，电池中的半导体材料会吸收光子能量，使得电子跃迁，并在电场的作用下产生电流，从而将太阳能转化为直流电能。
2. 请简要介绍一下光伏电池的结构和工作原理。
光伏电池由正负两个电极以及半导体材料组成。
半导体材料一般是硅或者硒化物等，具有特殊的电学特性。
当太阳光照射到光伏电池上时，光子能量被吸收并激发了电池内的电子。
通过电场的作用，这些激发的电子会产生电流，通过外部电路传递出来，形成光伏发电。
3. 光伏电池的分类有哪些？光伏电池主要可以分为单晶硅、多晶硅、非晶硅、铜铟镓硒薄膜、有机高分子以及染料敏化等类型。
其中，单晶硅和多晶硅是最常见和成熟的光伏电池技术。
4. 光伏系统中常见的逆变器的作用是什么？逆变器是光伏系统的核心设备之一，其主要作用是将直流电能转换为交流电能，以供给家庭、工业和公共电网使用。
逆变器能够将光伏电池板输出的直流电压转换为符合电网要求的交流电压。
5. 光伏发电系统中常见的并网和离网有何区别？并网光伏发电系统是将光伏发电系统与公共电网连接起来，与电网同步工作。
它通过逆变器将光伏电池板的直流电能转换为交流电能，供给自己使用，多余的电能则输送给电网。
离网光伏发电系统则是独立的发电系统，不与电网连接，主要通过电池储能，以及逆变器将直流电能转换为交流电能供给使用。
6. 光伏发电系统的优势有哪些？光伏发电系统具有环保、可再生、无噪音、无空气污染等优势。
它利用太阳光进行发电，不消耗传统能源资源，并且不产生任何污染物。
此外，光伏发电系统还可以减少对传统电网的依赖，提高电力供应的可靠性。
7. 光伏发电系统的劣势有哪些？光伏发电系统的劣势主要包括初始投资较大、发电效率受到天气条件限制、储能技术有待改进等。
由于光伏电池板等设备成本较高，光伏发电系统的初始投资较高。
此外，光伏发电的效率受到光照强度和天气条件的影响，因此在天气不好或光照不足的情况下，发电效率会下降。
光伏考试题有答案光伏能源作为一种可再生能源，近年来得到了广泛的关注和应用。
为了提高光伏能源的利用效率和推动光伏产业的发展，各个国家都纷纷进行了相关的研究和考试。
在光伏能源领域，有一些常见的考试题目，下面将为大家介绍几道光伏考试题及其答案。
考试题一：请简要概述光伏发电的原理和过程。
解析：光伏发电是利用太阳能将光能转化为电能的过程。
当太阳光照射到光伏电池上时，光子的能量被电池吸收，并通过光伏效应将光能转化为电能。
光电池是由多个层叠而成的半导体材料组成，当光子的能量大于带隙能级时，电子会被激发到导带，形成电流。
这样通过光伏电池内部的电子传导和外部的电路连接，形成闭合回路，从而产生直流电。
考试题二：请简要描述光伏电池的种类及其工作原理。
解析：光伏电池主要分为单晶硅、多晶硅和薄膜电池三种类型。
单晶硅电池由纯度高的硅片制成，具有高转换效率和较高的稳定性。
多晶硅电池由多个晶粒组合而成，虽然转换效率略低于单晶硅电池，但制造成本较低。
薄膜电池采用聚晶硅或非晶硅等材料制成，具有较薄的厚度和较低的转换效率，但适用于柔性电池板的应用。
光伏电池的工作原理是基于光电效应。
当光子照射到光伏电池上时，电池内的半导体材料与光子发生相互作用。
若光子能量大于带隙能级，则电子被激发到导带，产生电流。
光伏电池通过P-N结的形成，将光生电子和光生空穴分离，使电子在外部电路中流动，从而产生可利用的电能。
考试题三：请解释光伏发电系统中的MPPT是什么意思，以及其作用。
解析：MPPT的全称为最大功率点跟踪（Maximum Power Point Tracking）。
在光伏发电系统中，植根于光伏电池的输出特性与负载特性之间的匹配情况，通过调节负载电阻以达到最大功率输出的过程就是MPPT。
MPPT系统能够根据变化的光照强度和温度条件实时调整电池的负载以获得最大的输出功率。
MPPT系统的作用是最大化太阳能光伏电池的转换效率，以提高光伏发电系统的能量利用率。

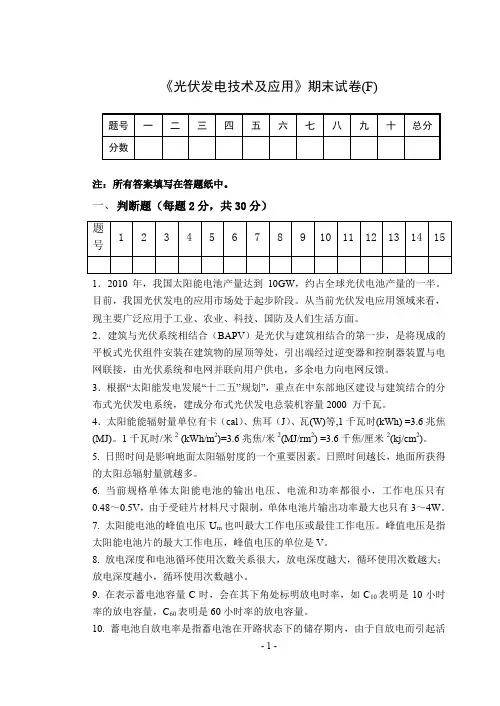

《光伏发电技术及应用》期末试卷(F)注：所有答案填写在答题纸中。
一、判断题（每题2分，共30分）1．2010年，我国太阳能电池产量达到10GW，约占全球光伏电池产量的一半。
目前，我国光伏发电的应用市场处于起步阶段。
从当前光伏发电应用领域来看，现主要广泛应用于工业、农业、科技、国防及人们生活方面。
2．建筑与光伏系统相结合（BAPV）是光伏与建筑相结合的第一步，是将现成的平板式光伏组件安装在建筑物的屋顶等处，引出端经过逆变器和控制器装置与电网联接，由光伏系统和电网并联向用户供电，多余电力向电网反馈。
3．根据“太阳能发电发展“十二五”规划”，重点在中东部地区建设与建筑结合的分布式光伏发电系统，建成分布式光伏发电总装机容量2000 万千瓦。
4．太阳能能辐射量单位有卡（cal）、焦耳（J）、瓦(W)等,1千瓦时(kWh) =3.6兆焦(MJ)。
1千瓦时/米2 (kWh/m2)=3.6兆焦/米2(MJ/rm2) =3.6千焦/厘米2(kj/cm2)。
5. 日照时间是影响地面太阳辐射度的一个重要因素。
日照时间越长，地面所获得的太阳总辐射量就越多。
6. 当前规格单体太阳能电池的输出电压、电流和功率都很小，工作电压只有0.48～0.5V，由于受硅片材料尺寸限制，单体电池片输出功率最大也只有3～4W。
7. 太阳能电池的峰值电压U m也叫最大工作电压或最佳工作电压。
峰值电压是指太阳能电池片的最大工作电压，峰值电压的单位是V。
8. 放电深度和电池循环使用次数关系很大，放电深度越大，循环使用次数越大；放电深度越小，循环使用次数越小。
9. 在表示蓄电池容量C时，会在其下角处标明放电时率，如C10表明是10小时率的放电容量，C60表明是60小时率的放电容量。
10. 蓄电池自放电率是指蓄电池在开路状态下的储存期内，由于自放电而引起活适用专业 光伏应用技术 考试方式(闭卷) 考试时间为 120 分钟2性物质损耗，每天或每月容量降低的百分数称为自放电率。
《光伏发电技术及应用》期末试卷(E)注：所有答案填写在答题纸中。
一、 判断题（每题2分，共30分，正确的标“T ”，错误的标“F ”）1．2000年，我国太阳能电池产量仅为3MW ，到2007年年底达到1088MW ，超过欧洲（1062.8MW ），跃居世界第二位。
2．BIPV 将太阳能发电与建筑材料相结合，充分利用建筑的屋顶和外立面，使得大型建筑能实现电力自给、并网发电，这将是今后的一大发展方向。
3．根据太阳能发电发展“十二五”规划，到2020年底，我国太阳能发电装机容量达到2100 万千瓦以上，年发电量达到250 亿千瓦时。
4．太阳能能辐射量单位有卡（cal ）、焦耳（J ）、瓦(W)等。
其关1卡(cal)=4.1868焦(J) =1.16278毫瓦时(mWh) 。
5.从海拔高度来看，海拔越高，大气透明度越好，所以水平辐射量越低。
6. 太阳能电池易腐蚀，若直接暴露在大气中，电池的转换效率会受到潮湿、灰尘、酸碱物质、冰雹、风沙以及空气中含氧量等的影响而下降。
7. 太阳能电池的峰值电流Im 也叫最大工作电流或最佳工作电流。
峰值电流是指太阳能电池片最大的工作电流，峰值电流的单位是安培(A)。
8. 蓄电池放电深度是指蓄电池在某一放电速率下，电池放电到终止电压时实际放出的有效容量与电池在该放电速率的额定容量的百分比。
9. 蓄电池的容量是指铅酸蓄电池在一定的放电条件下，放电到规定的终止电压时所能给出的电量称为电池容量，以符号C 表示，常用单位是安时(Ah)。
10. 蓄电池过充电寿命是指采用一定的充电电流对蓄电池进行连续过充电，一直到蓄电池寿命终止时所能承受的过充电时间。
其寿命终止条件一般设定在容量低于10小时率额定容量的80%。
11. 超级电容器又叫双电层电容器，是一种新型储能装置。
其特点主要为充电时适用专业光伏应用技术考试方式(闭卷) 考试时间为120 分钟间短、使用寿命长、温度特性好、节约能源和绿色环保等特点。
12. 光伏控制器的系统电压是指光伏发电系统的交流工作电压，也就是蓄电池组的直流电压。
13. 逆变器负载功率因数大小表示了逆变器带感性负载的能力，在正弦波条件下负载功率因数为0.7～0.9。
14. 逆变器过载能力是要求逆变器在特定的输出功率条件下能持续工作一定的时间，当光伏逆变器输入电压与输出功率为额定值的150%时，逆变器应连续可靠工作1min以上。
15. 在光伏发电系中，选择的光伏电缆主要考虑电缆的绝缘性能、耐热阻燃性能、电缆的防潮，防光、电缆的敷设方式、电缆芯的类型（铜芯，铝芯）、电缆的大小规格等。
二、单选题（每题2分，共10分）1. 大地表面（即水平面）上接收到的辐射量均符合直散分离原理，即总辐射等于直接辐射与（）之和。
A.散辐射B.水平辐射量C.垂直量D.反射量2.有一铅酸蓄电池型号为6QA-120，表示该电池的输出电压为( )。
A.2VB.6VC.12VD.24V3.终止电压是指在蓄电池放电过程中，电压下降到不宜再放电时（非损伤放电）的最低工作电压。
，一般单体电池的终止电压为每单体 1.8V，那么一个型号为126QA-100的蓄电池终止电压是（）。
A.1.8VB. 21.6VC.12VD.3.6V4.从2009年以来，为了启动国内市场，改变中国光伏产业“两头在外”的不利局面，中央政府决定每年从财政出资100亿左右，为我国的太阳能屋顶、光伏建筑建设提供补助，以推动国内太阳能光伏发电市场的形成。
下列项目不属于此推动计划的是（）A.太阳能光电建筑应用示范项目;B.千岛计划;C.大型并网光伏电站特许权招标;D.金太阳示范工程;5. 最大功率点跟踪技术是实现光伏发电系统输出最大功率的关键技术。
以下不属于最大功率点跟踪方法的是（）2A. 定电压跟踪法B. 功率反馈法C. 扰动观测法D. 温度比较法三、问答题（每题5分，共35分）1.从太阳能路灯应用角度出发，简述太阳能光伏发电系统的优点。
2.绘制离网家用光伏发电系统的拓扑结构图，并简要说明各个组成部分的功能。
3.简述固定安装的并网光伏发电系统组件倾斜角与维度关系。
4. 简述光伏电池板输出特性。
（分析输出功率与电压、电流、温度等因素关系，要求用曲线图形式表示）。
5.简述电池组件“热斑效益”产生的原因及解决方法。
6.下图为并联型控制器的结构示意图，简述其工作工程。
7. 简述光伏电池最大功率点跟踪型控制器实现的方法。
四、设计与计算题（共25分）1.下图为一简单的太阳能草坪灯电路，阅读电路，回答下列问题。
（10分，每小题5分）(1)描述该电路工作过程。
(2)如果要把该电路中的LED负载改变成“电机”负载，实现任意驱动电机的功能，改如何修改电路，说明原因。
2.设计本地某气象监测站监测系统，工作电压24V，功率55w，每天工作18h，当适用专业光伏应用技术考试方式(闭卷) 考试时间为120 分钟地最大连续阴雨天数为7天，两段最大连续阴雨天之间的最短间隔天数为2天。
选用深循环放电型蓄电池，铅酸蓄电池放电深度为50%，峰值日照时数为4h，斜面修正系数为0.885，组件衰减修正系数为0.85，低温修正系数为1。
现提供蓄电池型号为GFM-200、GFM-500、GFM-1000 三种。
提供100W的电池组件规格4种，如下表所示。
阅读相关材料回答下列问题。
（1～3小题各4分，第4小题31.选取合适的电池组件规格，并补充数据表格最后一行内容。
2.计算蓄电池容量。
3.计算组件容量。
4.绘制蓄电池、组件拓扑结构图。
4《光伏发电技术及应用》期末试卷(E)答题卷一、判断题（每题2分，共30分，正确的标“T”，错误的标“F”）二、单选题（每题2分，共10分）三、问答题（每题5分，共35分）适用专业光伏应用技术考试方式(闭卷) 考试时间为120 分钟四、设计与计算题（共25分，做反面）6《光伏发电技术及应用》期末试卷(E)参考答案三、问题题（每题5分，共35分）1.从太阳能路灯应用角度出发，简述太阳能光伏发电系统的优点。
1.太阳能资源取之不尽，用之不竭.2.太阳能资源随处可得。
3.光伏发电的能量转换过程简单。
4.光伏发电本身。
5.光伏发电过程不需要冷却水。
6.光伏发电无机械传动部加之自动控制技术，维护成本低。
7.光伏发电系统工作性能稳定可靠。
8.太阳能电池组件结构简单，极易组合、扩容。
(1个优点1分，共5分)2.绘制离网家用光伏发电系统的拓扑结构图，并简要说明各个组成部分的功能。
分别说明光伏电池、控制器、蓄电池、逆变器的功能。
（与直流光伏发电系统相比，交流光伏发电系统多了一个交流逆变器，用以把直流电转换成交流电，为交流负载提供电能。
交、直流混合系统则既能为直流负载供电，也能为交流负载供电。
）（系统图3分，说明2分）适用专业 光伏应用技术 考试方式(闭卷) 考试时间为 120 分钟81个空格1分，共5分4. 简述光伏电池板输出特性。
（分析输出功率与电压、电流、温度等因素关系，要求用曲线图形式表示）。
给出相关曲线图，各2分。
共3个曲线图。
5.简述电池组件“热斑效益”产生的原因及解决方法。
当太阳能电池组件或某一部分被鸟粪、树叶、阴影覆盖的时候，被覆盖部分不仅不能发电，还会被当作负载消耗其他有光照的太阳能电池组件的能量，引起局部发热，这就是热斑效应。
这种效应能严重地破坏太阳能电池，严重的可能会使焊点熔化、封装材料破坏，甚至会使整个组件失效。
产生热斑效应的原因除了以上情况外，还有个别质量不好的电池片混入电池组件，电极焊片虚焊、电池片隐裂或破损、电池片性能变坏等因素，需要引起注意。
在太阳能电池方阵中，二极管是很重要的器件，常用的二极管基本都是硅整流二极管(原因3分，解决方案2分)6.下图为并联型控制器的结构示意图，简述其工作工程。
充电与放电过程各2分，其他包括器件说明1分。
共5分。
具体内容如下。
并联型控制器电路中充电回路的开关器件S1并联在太阳能电池或电池组的输出端，控制器检测电路监控蓄电池的端电压，当充电电压超过蓄电池设定的充满断开电压值时，开关器件S1导通，同时防反充二极管VD1截止，使太阳能电池的输出电流直接通过S1旁路泄放，不再对蓄电池进行充电，从而保证蓄电池不被过充电，起到防止蓄电池过充电的保护作用。
开关器件S2为蓄电池放电控制开关，当蓄电池的供电电压低于蓄电池的过放保护屯压值时，S2关断，对蓄电池进行过放电保护。
当负载因过载或短路使电流大于额定工作电流时，控制开关S2也会关断，起到输出过载或短路保护的作用。
检测控制电路随时对蓄电池的电压进行检测，当电压大于充满保护电压时，SI 导通，电路实行过充电保护；当电压小于过放电电压时，S2关断，电路实行过放电保护。
电路中的VD2为蓄电池接反保护二极管，当蓄电池极性接反时，VD2导通，蓄电池将通过VD2短路放电，短路电流将保险丝熔断，电路起到防蓄电池接反保护作用。
开关器件、VD1、VD2及保险丝BX等一般和检测控制电路共同组成控制器电路。
该电路具有线路简单，价格便宜，充电回路损耗小，控制器效率高的特点，当防过充电保护电路动作时，开关器件要承受太阳能电池组件或方阵输出的最大电流，所以要选用功率较大的开关器件。
7. 简述光伏电池最大功率点跟踪型控制器实现的方法。
(共5分)最大功率点跟踪型控制器的原理是将太阳能电池方阵的电压和电流检测后相乘得到的功率，判断太阳能电池方阵此时的输出功率是否达到最大，若不在最大功率点运行，则调整脉冲宽度、调制输出占空比、改变充电电流，再次进行实时采样，并做出是否改变占空比的判断。
通过这样的寻优跟踪过程，可以保证太阳能电池方阵始终运行在最大功率点。
最大功率点跟踪型控制器可以使太阳能电池方阵始终保持在最大功率点状态，以充分利用太阳能电池方阵的输出能量。
同时，采用PWM调制方式，使充电电流成为脉冲电流，以减少蓄电池的极化，提高充电效率。
四、设计计算题1.下图为一简单的太阳能草坪灯电路，阅读电路，回答下列问题。
（10分，每小题5分）描述该电路工作过程。
当有阳光照射时，太阳能电池发出的电能通过二极管VD向蓄电池DC充电，同时太阳能电池的电压也通过R1加到VTI的基极，使VT1导通，VT2、VT3截止，LED不发光。
当黑夜来临时，太阳能电池两端电压几乎为零，此时VT1截止，VT2、VT3导通，蓄电池中的电压通过S、R4加到LED两端，LED发光。
如果要把该电路中的LED负载改变成“电机”负载，实现任意驱动电机的功能，改如何修改电路，说明原因。
改变的方法有多种，核心怎么屏蔽不需要的电路。
或采用开关器件也可以。
2. 计算题选择QZ-100 W-2。
2.计算蓄电池容量。
蓄电池容量=1.2*（55/24）*18*7*1/0.5=693（AH）3.计算组件容量。
电池组组件串联数=24*1.43/17.3=24.绘制蓄电池、组件拓扑结构图。
