10kV开闭所配置规划相关探讨
10kV开闭所是电力系统中一个非常重要的组成部分，对于其配置规划的合理性和科学性，一直是电力行业人员所关注的话题。
本文将就10kV开闭所的配置规划进行相关探讨。
首先，需要考虑10kV开闭所的配置原则。
10kV开闭所一般配置在中压配电网的枢纽部位，其主要功能是控制电源的上下电，从而保证电网的正常运行。
因此，在配置10kV开闭所时，需要从运行稳定性和可靠性两个方面进行考虑，要确保开闭所的电力运行不受外界环境的影响，使得电流和电压能够稳定在设定水平范围内。
接下来，需要考虑10kV开闭所的配置数量。
一般来说，10kV开闭所的数量需要根据配电网的负荷水平、供电能力和服务范围等参数来决定。
对于比较大的配电网，需要合理布局10kV开闭所的数量，使其在覆盖面积和供电能力上能够实现最佳匹配。
因此，在
10kV开闭所的配置规划中，需要执行细致的负荷分析和供电特性评估，以此来确定最佳的开闭所数量。
最后，需要考虑10kV开闭所的布局结构。
一般来说，10kV开闭所的布局结构需要遵循以下原则：布局结构清晰、结构简洁、能够稳定工作，具备较高的安全性能。
在布局过程中需要考虑到隔离和绝缘措施、人员安全通道和电源控制系统等方面的问题，在保证开闭所正常运行的同时，还要最大程度地确保人身安全和设备防护。
综上所述，对于10kV开闭所的配置规划需求，需要从运行稳定性、可靠性、开闭所数量和布局结构等方面进行全面的分析和规划，以此来保障整个配电网络的稳定运行。
10kV开闭所配置规划相关探讨随着电力系统的不断发展，10千伏开闭所在配电系统中扮演着越来越重要的角色。
10千伏开闭所可以实现电能的接受、断路和分配，是供电系统中不可或缺的重要环节。
因此，科学配置和规划10千伏开闭所对于提高电力系统的安全、可靠和经济运行至关重要。
首先，10千伏开闭所的配置应兼顾供电质量和经济性。
在制订10千伏开闭所配置规划时，需充分考虑城市化进程、用户需求等因素，并根据电力系统负荷变化预测来确定路线选线、容量等参数。
同时，应根据现有配电线路设施、负荷特性、综合经济指标等因素，结合技术经济分析方法，合理选择设备型号和数量，以满足供电质量需求的同时最大限度降低投资与运行成本。
其次，10千伏开闭所的布置应考虑供电区域和用电负荷的特点。
10千伏开闭所应尽可能布置在供电站与配电变电站之间，以确保电能接受和分配的高效性；同时在用电负荷密集区域应适当增加开闭所数量以满足用电需求。
此外，对于重要用户配电工程，也应对用电负荷、负荷峰值、电压稳定等因素进行分析考虑，为其分配相应的10千伏开闭所。
最后，10千伏开闭所的运行管理应强化设备保养、巡视检修、故障跟踪等工作。
在使用过程中，应制定严格的操作规程和安全措施，确保开闭操作、设备运行和安全管理等方面的合规和准确。
同时，开展设备的定期检修及备件储备工作，对设备的维修、更新和加固及时处理，以确保10千伏开闭所的运行和管理的可靠性。
综上，科学配置和规划10千伏开闭所是提高电力系统安全、可靠、经济运行的关键。
10千伏开闭所的配置应兼顾供电质量和经济性，布置应考虑供电区域和用电负荷的特点，运行管理应强化设备保养、巡视检修、故障跟踪等工作。
只有科学规划和管理10千伏开闭所，才能为电力系统的稳定发展提供最坚实的基础。
郑州航空工业管理学院毕业设计二零一三届电气工程及其自动化专业 1106971 班级题目10kV开闭所电气接线及保护配置选择姓名韩道友学号*********指导教师李响职称讲师二О一三年五月二十日目录绪论 (1)第一节10kV开闭所基本介绍 (2)1.1 、10kV开闭所的主要功能 (2)1.2 、10kV开闭所的设置原则 (2)1.3 、10kV开闭所电气主接线方式可分为单母线接线、单母线分段接线、双母线接线 (2)1.4 、10kV开闭所按其在电网中的功能可分为环网型和终端型 (3)1.5 、10kV开闭所接入系统的方案 (3)1.6 、10kV开闭所的最终建设规模 (3)第二节10kV开闭所的基本接线方式及适用范围 (3)2.1、单母线接线 (3)2.2、单母线分段接线 (4)2.3、双母线接线 (5)第三节10kV开闭所在实际应用中的典型设计方案 (7)3.1、方案1的电气技术条件和电气主接线图 (7)3.1.1、电气技术条件一览表 (7)3.1.2、电气主接线图 (7)3.2、方案2的电气技术条件和电气主接线图 (7)3.2.1、电气技术条件一览表 (7)3.1.2、电气主接线图 (8)3.3、方案3的电气技术条件和电气主接线图 (8)3.3.1、电气技术条件一览表 (8)3.3.2、电气主接线图 (8)3.4、方案4的电气技术条件和电气主接线图 (9)3.4.1、电气技术条件一览表 (9)3.4.2、电气主接线图 (9)第四节10kV开闭所典型设计方案的保护配置的分析 (9)4.1、总述 (9)4.2、电流、电压互感器在保护配置中的应用 (9)4.2、对于各个方案的具体分析 (10)第五节10kV开闭所设计实例 (11)5.1、关于短路电流的概述 (11)5.1.1、短路电流计算目的 (11)5.1.2、短路电流的计算方法 (11)5.1.3、一般规定 (11)5.2、短路点位置的选择 (12)5.2.1、选择原则 (12)5.2.2、短路点的选择分析 (12)5.3、短路电流计算 (12)5.4、电气设备的选择 (13)5.4.1、母线的选择 (13)5.4.2、电缆的选择 (14)5.4.3、熔断器的选择 (15)5.4.4、电流互感器的选择和校验 (16)5.4.5、电压互感器的选择 (17)5.4.6、断路器的选择 (17)5.5、继电保护配置的简单说明 (18)参考文献 (19)附录 (20)绪论10kV开闭所是城镇配电网的重要组成部分，随着大规模城、网建设与改造的开展，10kV 开闭所不仅在大、中城市的配电网中得到广泛的使用，而且在县城配电网和其他负荷密集的城镇配电网中也已普遍使用，10kV开闭所已成为配电网的主要设施之一。
10kV开闭所的电气设计更新日期：2011-6-15 9:06:50随着我国大规模城网的建设和改造工程的不断深入，l0 kV开闭所作为10 kV配电网中的重要设施，在具有一定负荷密度的城市中压配电网中的地位越来越重要。
高层建筑和大型公共建筑的不断涌现使城市功能越来越趋向完善和复杂化，电力用户对配电网的可靠性及灵活性提出了更高的要求。
建好10 kV开闭所，对构建10 kV城镇配电网主网架，提高配电网的供电能力，有着举足轻重的作用。
1.10kV开闭所的功能10kV开闭所是变电所10kV母线的延伸，由变电所送出较大容量的馈线至开闭所，再由10kV开闭所按用户需要送出馈线至用户。
10kV开闭所接受和重新分配l0 kV出线，减少高压变电所的10kV出线间隔和出线走廊，可用作配电线路间的联络枢纽，还可为重要用户提供双电源。
此外，配电网中10 kV开闭所的合理设置，可以加强对配电网的控制，提高配电网运行及调度的灵活性，从而大大提高整个配电网供电的可靠性。
有了一定数量的开闭所，可实现对配电网的优化调度，部分城网设备检修时，可以进行运行方式的调整，做到设备检修时用户不停电；当设备发生故障时，开闭所可发挥其操作灵活的优势，迅速隔离故障单元，减小停电范围。
2.10kV开闭所的设置原则由于l0kV开闭所能加强对配电网的控制，提高配电网供电的灵活性和可靠性，因此在重要用户附近或电网联络部位应设立10kV开闭所。
由于10kV开闭所具有变电所1OkV母线延伸的功能，对电能进行二次分配，为周边用户提供电源，因此在用户比较集中的地区，如大型住宅小区、高层建筑区、商业中心区、工业园区等地，应设置10kV开闭所。
由于10kV开闭所内有大量的10kV开关柜等中压设备，这些设备对环境的要求比较高，为了便于管理，要求10kV开闭所设置在通道顺畅、巡视检修方便、电缆进出方便的位置。
一般情况下要求10kV开闭所设置在单独的建筑物中，或附设在建筑物一楼的裙房中，尽量不要把10kV开闭所设置在大楼地下室内。
10kV开闭所配置规划相关探讨随着城市化进程的加快，电力系统的负荷越来越大，对于城市的电力供应能力提出了更高的要求。
在城市供电系统中，10kV开闭所作为重要的配电设备，其配置规划的科学性和合理性直接关系到城市电力系统的安全稳定运行。
对于10kV开闭所配置规划进行相关的探讨，对于加强城市电力系统的供电能力，提高其运行效率具有重要的意义。
一、10kV开闭所的作用10kV开闭所作为城市电力系统中的重要组成部分，其作用主要有以下几个方面：1、配电变压器的安装和运行：10kV开闭所作为配电变压器的配电出口，可以将变压器产生的10kV电压经过开关设备进行控制和分配，为城市中的各个区域和终端用户提供10kV的稳定电力供应。
2、故障隔离和恢复：10kV开闭所内部设备齐全，可以根据电力系统的运行情况，及时对发生的电力故障进行快速隔离和修复，保障城市电力系统的稳定运行。
3、电力负荷调节：10kV开闭所可以根据城市电力系统的负荷情况进行调节，保障城市电网的供电平衡，提高其供电质量和可靠性。
10kV开闭所的合理配置和规划对于城市电力系统的安全稳定运行具有至关重要的作用。
1、城市电力供应的安全稳定性：10kV开闭所的配置规划直接关系到城市电力系统的供电安全和稳定性，合理的配置规划可以保障城市电网的供电质量和可靠性。
2、城市电力系统的运行效率：合理的配置规划可以提高城市电力系统的运行效率，减少供电故障的发生和对城市电力系统的影响，提高其供电能力。
在进行10kV开闭所配置规划时，需要考虑的因素有很多，包括城市电力负荷情况、变电容量需求、变电站之间的距离、城市用电行业的发展趋势等。
下面对10kV开闭所配置规划的相关探讨进行详细介绍。
1、城市电力负荷情况的调查分析进行10kV开闭所配置规划时，首先需要对城市电力负荷情况进行详细的调查分析，了解各个地区和终端用户的用电情况和变化趋势。
根据电力负荷情况，合理地配置10kV开闭所的数量和容量，提高城市电网的供电能力和可靠性。

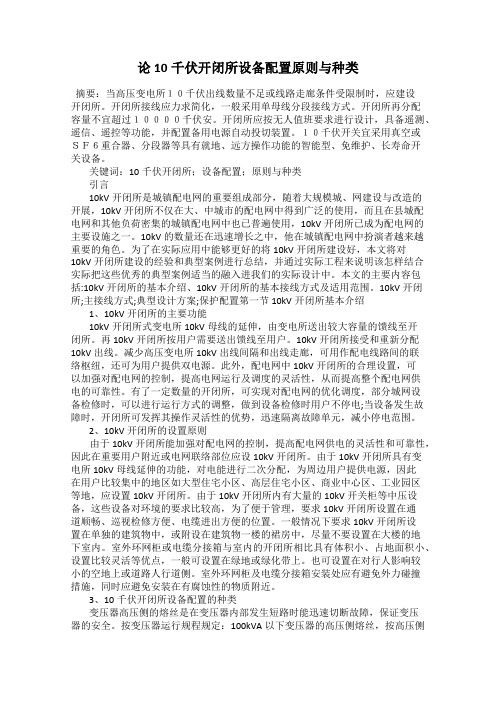

论10千伏开闭所设备配置原则与种类摘要：当高压变电所１０千伏出线数量不足或线路走廊条件受限制时，应建设开闭所。
开闭所接线应力求简化，一般采用单母线分段接线方式。
开闭所再分配容量不宜超过１００００千伏安。
开闭所应按无人值班要求进行设计，具备遥测、遥信、遥控等功能，并配置备用电源自动投切装置。
１０千伏开关宜采用真空或ＳＦ６重合器、分段器等具有就地、远方操作功能的智能型、免维护、长寿命开关设备。
关键词：10千伏开闭所；设备配置；原则与种类引言10kV开闭所是城镇配电网的重要组成部分，随着大规模城、网建设与改造的开展，10kV开闭所不仅在大、中城市的配电网中得到广泛的使用，而且在县城配电网和其他负荷密集的城镇配电网中也已普遍使用，10kV开闭所已成为配电网的主要设施之一。
10kV的数量还在迅速增长之中，他在城镇配电网中扮演者越来越重要的角色。
为了在实际应用中能够更好的将10kV开闭所建设好，本文将对10kV开闭所建设的经验和典型案例进行总结，并通过实际工程来说明该怎样结合实际把这些优秀的典型案例适当的融入进我们的实际设计中。
本文的主要内容包括:10kV开闭所的基本介绍、10kV开闭所的基本接线方式及适用范围。
10kV开闭所;主接线方式;典型设计方案;保护配置第一节10kV开闭所基本介绍1、10kV开闭所的主要功能10kV开闭所式变电所10kV母线的延伸，由变电所送出较大容量的馈线至开闭所。
再10kV开闭所按用户需要送出馈线至用户。
10kV开闭所接受和重新分配10kV出线。
减少高压变电所10kV出线间隔和出线走廊，可用作配电线路间的联络枢纽，还可为用户提供双电源。
此外，配电网中10kV开闭所的合理设置，可以加强对配电网的控制，提高电网运行及调度的灵活性，从而提高整个配电网供电的可靠性。
有了一定数量的开闭所，可实现对配电网的优化调度，部分城网设备检修时，可以进行运行方式的调整，做到设备检修时用户不停电;当设备发生故障时，开闭所可发挥其操作灵活性的优势，迅速隔离故障单元，减小停电范围。
一个35kV开闭所（开关站）容量一般是20000kVA（20MVA），出线间隔视情况不同而定。
10kV开闭所（开关站）容量一般在6000~10000kVA(6MVA~10MVA)。
《城市电力规划规范》GB50293-1999第7.3.4条 10kV开关站最大转供容量不宜超过15000kVA 。
根据具体的要求不同，开闭所（开关站）的选择和规模也不同，这个没有固定标准：（1）解决变电站10kV出线开关数量不足，减少相同路径的电缆条数，为中小重要用户提供较为安全可靠的电源，增加电网运行的灵活性，根据具体情况，可建设10kV公用开闭所或配电所。
（2）10kV公用开闭所应配合城市规划和市政工程同时建设，争取与市政设施、公共绿地等合建。
10kV公用开闭所宜建于负荷中心和两座变电站供电范围分界之处，以便于加强电网联络，选址时应考虑设备运输方便，尽量选择在主要道路的附近。
（3）10kV开闭所应有明确的供电范围，出线电缆不宜跨越城市主要干道。
（4）开闭所的接线力求简化和规范，应按无人值班、遥测、遥信、遥控等要求设计，同时应满足防火、通风、防潮、防尘、防毒、防小动物和防噪声等各项要求。
（5）10kV公用开闭所及公用配电所的中压设备宜采用成套配电装置，开关选择要依据负荷性质而确定，一般进出线及1000kVA以上馈线选用真空开关，其它馈线选用负荷开关，有熔断器作保护，母线分段开关需设置备用电源互投装置。
（6）10kV开闭所的规模：每段10kV母线支接配电变压器总容量宜≤5000kVA，进出线回路宜≤8回。
开闭所内部采用单母不分段或分段接线，每座10kV开闭所内宜设置1至2段10kV母线。
（7）为了尽量减少专线，建议大于8000kVA才能申请专线供电，同时应明确每座开闭所最大转供容量，建议≤12000kVA。
（8）为便于网络拓展和负荷调度，两段10kV母线之间，不宜设置母分开关。
当10kV 主干线尚未形成环网的幅射线上或大分路线上的10kV开闭所，两段10kV母线之间，可以设置母分开关。
10kV公用开闭所规划管理若干规定10KV公用开闭所是110kV变电站10kV母线的延伸，用于10kV电力的接受与分配，具有转供负荷的功能，能够有效地解决110KV变电站出线间隔不足和出线线路过长的问题，在区域配电网中起到电源支撑、分配的作用。
一、10kV公用开闭所选址原则1．10kV公用开闭所（以下简称“开闭所”）的选址应依据依法批准的城市中低压配网规划及控制性详细规划。
2．开闭所设置应体现集约节约用地原则，尽量减少占地，宜结合工业、商业、办公类建筑以及地块内公用配套建筑统一建设。
3．开闭所的位置由供电部门与城市规划行政主管部门共同进行选址，并确定进出线路路径或电缆通道。
开闭所应沿市政道路布置（距道路红线距离不宜大于50米）、用电负荷中心区设置。
原则上应沿市政道路按1公里1座开闭所并预留开闭所的进出线排管路径，同时与市政道路供电排管合理衔接。
4．对于成片开发建设地块，在解决该地块供配电设施的前提下，达到10万平方米建筑面积或5万平方米用地面积或地块沿街面长度达200米的开发地块，需另设置一座公用开闭所。
5．对于开发地块相对分散，达不到上述标准的地块，由规划部门和供电部门依据中低压配网规划并结合该地块的用地功能和电力负荷，确定是否布设。
6．开闭所独立设置时，一般采用两层布置，也可采用单层布置。
单层布置每座开闭所基地面积约375平方米，尺寸为15米×25米（长×宽）；双层布置每座开闭所基地面积约149平方米，尺寸为8.5米×17.5米（长×宽）。
7.开闭所选址应考虑设备运输方便，并留有消防通道，设计时应满足防火、通风、防进水、防潮、防尘、防小动物、防震、防噪音和防爆等各项要求。
开闭所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。
对设在客户内部的公用配电装置应与客户的其他设备（或其他性质用途的用房）以防火墙形式隔离，并具有独立门户。
8.地下开闭所的特殊要求：(1)地下开闭所正上方不宜为居民住宅，同时应满足环保要求。
城镇小区10kV中压配电网规划于建成隋静天津大学天津南开 (300072)郝志刚北京城区供电公司北京西城 (100034)本文中的城镇小区泛指各种类型的新开发的面积从几km2到几十km2的小区。
在进行小区电力专项规划时，开发单位往往已经对小区进行了详细用地规划，小区的用地性质、建筑面积、建筑构成等信息比较齐全，这使配电网规划中许多不确定性因素在小区配电网规划中可以近似确定。
此时，直接套用目前的电网规划方法、步骤在小区规划中往往容易忽略许多重要而精细的问题，以致规划结果出现问题。
因此，本文将介绍适合小区中压配电网规划的方法与步骤，并着重从小区负荷密度的确定、变电站选址定容、开关站的设置原则、供电模式的选择以及小区规划的认知性质与方法等几个方面阐述了小区规划应该特别注意的问题及解决方法，指出小区配电网未来的发展趋势，为城镇小区配电网规划提供参考和借鉴。
鉴于篇幅所限，且小区配电线路一般采用电缆，故本文在介绍配电网规划时只考虑电缆网。
1 城镇小区10kV配电网规划步骤第一步，明确小区规划的总体原则与目标。
小区配电网规划要遵循《城市电力网规划设计导则》以及各地的城市电网规划规范与相关原则。
小区配电网应适应本地区电网的发展，即中压配电网的规划要与高压配电网和低压配电网的发展相协调。
小区配电网规划应定位在远景饱和规划，根据需要，可做中间年的过渡期规划，但中间年规划一定要与远景规划相协调。
小区配电网规划同城市电网规划一样也需在满足供电可靠性、电能质量等技术要求的前提下，使运行与投资费用达到最小。
第二步，数据调查。
小区中压配电网规划存在一定的不确定性因素，详细的用地和建筑密度控制规划资料可在一定程度上解决不确定性因素的影响。
因此，为进行详细规划，应收集规划区规划的详细说明书、电子配套图纸、详细的电子地图以及各类建筑负荷指标参考资料、变电站及电缆的造价等等。
第三步，小区划分。
首先依照开发小区的用地规划，将小区划分成用地性质相同的小的区块，然后再根据相关的配套规划标出每一小区块的建筑面积或容积率、建筑控制高度等参考信息。
供配用电产品与技术PRODUCT & TECHNOLOGY随着我国国民经济的飞速增长，电力负荷特别是配电网负荷大幅攀升，１０ ｋＶ开闭站作为１０ ｋＶ配电网中的重要设施，在城市１０ ｋＶ配电网中的地位也越来越重要。
本文针对目前中等城市１０ ｋＶ开闭站建设，结合江西省赣州市配电网的实际情况，提出了城区环网供电方式，以及环网供电系统中１０ ｋＶ开闭站的应用，开闭站接线方式，开闭站中主开关元件的选择方法等。
建设１０ ｋＶ开闭站的必要性１０ ｋＶ中压配电网是面向用户的最基本的平台，在这个层面及以下的用户占用户总数９９％以上。
中低压电网的供电质量、服务质量及供电可靠性关系着千家万户，也关系着电力系统的声誉。
现代城市空间呈四维方式扩展，城市布局向着不同功能区方向发展，因此，中压电网要朝着适应不同需求方向发展。
简单的由高压变电站１０ ｋＶ出线向１０ ｋＶ受电用户直接提供电源的简单方式已远远不能满足当前经济发展对电力的需求。
需要根据面负荷的原理，按照从点（变电站、开闭站和配电所）—— 线（电源线、馈电线和可能出现的主要支线）——面（供电区划的长度、宽度、负荷性质、负荷等级、对可靠性的要求、负荷密度、负荷特性、用电时段和负荷分布），再由面－线－点的原则解决好站点、线路、接线方式和设备标准配置，以节约资源，缩短建设工期，避免重复建设、频繁改造。
因此中压配电网主要由高压变电站的１０ ｋＶ配电装置、开闭站、用户变配电站和架空或电缆线路等部分组成。
这里高压变电站主要指１１０（３５） ｋＶ／１０ ｋＶ变电站，提供１０ ｋＶ电源点，用户变配电站是１０ ｋＶ电源受电的终端，电源传输的通道主要有架空系统和电缆系统，由于电缆的供电能力大，事故率低且不影响市容，已被大、中城市普遍采用。
本文介绍的１０ ｋＶ开闭站就是应用在城市配电电缆系统中的装置。
１０ ｋＶ开闭站的目的是为解决城市变电站１０ ｋＶ出线不足，出线走廊受限的问题，对１０ ｋＶ电源进行二次分配和传输。
多年来，在城市中建设的１１０ ｋＶ变电站，其出线路数是有限的，往往又有许多１０ ｋＶ用户专线。
随着电力负荷的增加，需要增加１０ ｋＶ线路的出线，但是由于受变电站出线数量和走廊的限制，即使变电站有剩余容量，也不一定能供出去。
如江西赣州供电公司１１０ ｋＶ城东变电站，变压器容量为１×３１．５＋１×５０ ＭＶ・Ａ，１０ ｋＶ出线２２回，截止２００９年１０月已有出线１９回，基本已无出线回路，但因该变电站位于赣州市章江新区，是赣州城市未来发展的核心区域，将成为赣州城市政治、文化、体育、金融和娱乐中心。
近几年各种企事业单位办公楼与商住小区纷纷建成投运，这些小区的规划用电负荷较大，在未来２～３年中随着入住率的提高，用电负荷将增长迅速。
因此急需建设一些１０ ｋＶ开闭站，作为变电站母线的延伸，解决变电站出线不足的问题。
同时也需要建设城市公共电网，减少用户专线的使用，从而节约社会资源。
电缆系统配置原则和技术特点中压配电网按高压变电所的布局，参照行政区中等城市１０ ｋＶ中压配电网中开闭站的配置文／江西赣州供电公司 刘 箐随着城市化的发展，为满足负荷不断增长的要求，需要扩大和延伸变电站的出线走廊，建立公共配电网络，开闭站作为中压二次配电系统中一个重要环节，灵活扩展了变电站的出线，并且在环网方式配电系统中起着重要的作用。
９０| 电气时代・２０１０年第５期供配用电产品与技术PRODUCT & TECHNOLOGY管辖划分成若干相对独立的分区配电网，各分区网有明确的供电范围，习惯做法是不交叉供电。
为了保证中压配电网的供电可靠性，每一个分区配电网应是多供电点（电源），满足Ｎ－１安全准则，即任一个１０ ｋＶ配电柜计划检修停运时，仍能保持向用户继续供电，不过负荷且不限电。
中压配电网应有一定的备用容量，一般有１／３裕度，过渡期间，应留１／２裕度，当负荷转移时不致使配电网中的元件过负荷。
而对于１０ ｋＶ电缆系统，主要有放射式、树干式和环网式供电方式，从供电可靠性和投资经济性方面来看，环网供电方式具有较强的优势，并且满足配电网长期规划的目标。
环网结构即把两条线路组成一条手拉手环网，对每条线路进行分段设置控制开关，线路的连接点设置联络开关，利用设备的延时进行停电区间的负荷转换。
当供电线路的某一区发生故障时，配电系统具备自动隔离故障区段，自动恢复非故障区段的供电能力，从而达到缩小停电范围和减少用户停电时间，提高对用户供电可靠性的目的。
１． 环网方式配置原则１） 线路选择和设计首先应当具备互带能力。
２） 通过实施线路分段原则，缩小个别用户或线路故障带来的整体停电，通过合理的线路分段数量和设置合理分段点，使用户享有尽可能高的供电可靠性。
３） 干线的分段原则。
①负荷均等原则。
②线路长度均等原则。
③用户数量均等原则，执行符合具体应用条件的原则。
４） 选择设备应具备满足当线路故障时，能自动隔离故障区段，自动恢复非故障区段的供电功能。
５） 选择设备应当满足配电网自动化升级的要求，从而能够实现配电网设备运行工况的远方监视和监测及与系统配合完成网络重构和负荷转带等功能。
６） 负荷较重的分支线路尽量布置分段分支开关，以保证隔离分支故障，保证主干线畅通。
７） 联络开关按合理的位置布置。
２． 环网供电的技术特点１） 具备就地保护功能。
从配网技术发展的角度看，随着电网改造逐步实现无油化、绝缘化，一年内线路故障发生的几率相对较少，由此提出了配电自动化设备与系统的配合采用了这样一种设想，即利用设备的智能化功能，就地保护将故障隔离，利用系统的集中管理功能完成负荷转移、优化等高级功能，从而大大提高了设备利用率，并从技术层面避免了１０ ｋＶ复杂配电网络依赖集中保护而带来的供电不可靠，顺应了当今技术发展采用就地保护的趋势。
在这里提及的环网供电，即可利用具有智能化故障查寻、就地隔离功能的故障搜查控制器ＦＤＲ进行就地保护，并隔离故障。
其就地保护功能包含了时限顺送／逆送功能：时限投入、时限锁定、瞬时加压锁定和两侧电源锁定。
２） 不依赖通信来完成事故处理。
将故障的快速实时处理功能下放到现场设备就地处理，避免了配电网中因过度依赖通信完成故障处理可能造成的配电网供电大面积停电。
３） 对配电网能达到多层次的阶梯管理。
杆上设备全力完成线路正常监控和故障快速处理功能，后台系统全力完成对配电网经济运行和实现整个配电网的计算机管理，使配电网达到一个多层次的管理阶梯。
４） 能满足配电网络经济运行的要求。
配电网络将会根据应用需求进行网络重组、负荷转带等功能，配电自动化开关将需要频繁操作倒负荷，从而使整个配电网络合理经济的运行。
５） 可利用调度监视系统，结合断路器从重闭合到再次闭分的实际及开关设定的延时时间，计算出对应故障区段，迅速通知人员检修，大大缩短了故障恢复时间。
１０ ｋＶ开闭站接线方式在环网系统建设中，一般一条线路分３～６段，每个分段点一般选用一组开关设备，这个分段处的开关设备总称为线路开闭站。
开闭站的主接线方式取决于配电网的网络结构，应结合所在供电区域内的负荷性质和负荷现状建设。
一种是在１０ ｋＶ单环网系统中，主要接线方式是采用典型的环网单元接线，节点联络处可以采用３～５单元接线。
二是在１０ ｋＶ复合环网系统中的开闭站的接线方式，在主环网或次环网内选择同单环网，宜合理选择布置在节点、联络及多电源用户处的开闭站位置，其进出线规模一般不宜超过１０～１２回。
根据负荷的情况，由变电站馈出的主线电缆截面不小于（铜芯）３００ ｍｍ２，环网电缆截面不小于（铜芯）２４０ ｍｍ２。
１． 单环网系统作为环网系统的主要节点，开闭站主接线应２０１０年第５期・电气时代| ９１ｗｗｗ．ｅａｇｅ．ｃｏｍ．ｃｎ供配用电产品与技术PRODUCT & TECHNOLOGY力求简单，并应满足可靠性、灵活性和经济性等要求。
开闭站常采用单母线不分段方式，一路进线，一路环线，一路或几路出线，优点为接线简单，体积小。
节点联络处作为环网结构的开环点处，接线方式有单母线不分段和单母线分段两种形式，单母线不分段接线采用二路进线，１～３路出线。
如果结合小容量用户站建设也可采用单母线分段接线方式，可增加计量装置和联络开关，平常两路电源各自供电，联络开关断开，如一路电源故障，负载可以集中由另一路电源供电。
开环运行的单环网用于单电源供电的用户，但故障时可以在较短时间内倒入备用电源，恢复非故障线路的供电。
灵活适应了１０ ｋＶ配电系统中各种运行方式下调度和潮流变化的需要。
单环网的电源可来自不同变电站，也可来自同一变电站的不同母线，由环网单元（线路开闭站）组成的单环网必须开环运行。
类似于赣州等中等城市配电网的实际情况，目前主要建设的是单环网系统。
２． 复合环网系统随着城市的不断扩大以及电源点的增加，特别是负荷集中的经济开发区、高层住宅区，配电系统采用的是复合环网系统。
与单环网相比，复合环网的网络层次与电源点都相应增加，对系统协调要求更高。
复合环网系统由一个或几个中心开闭站和线路开闭站联合组成，线路的网络节点即各个线路开闭站的建设同单环网系统，在复合环网系统中往往会建设一些中心开闭站，增加变电站出线路数，作为配电线路之间的互联互供，为重要用户提供双电源，为下级环网系统提供电源。
中心开闭站采用单母线分段方式，双路电源进线，一般馈电出线为１０～１２路。
若地区开发规模小，也可建设馈电出线为６～８路的小型开闭站。
１０ ｋＶ开闭站的设备配置对于开闭站中的设备配置，应根据配网的实际情况与开闭站本身运行的可靠性、灵活性和经济性全面考虑，通过技术、经济比较，合理确定设备配置。
在１０ ｋＶ二次配电网中，开闭站所带容量一般不超过１０ ０００ ｋＶ・Ａ，主要用到的元件类型有：负荷开关、负荷开关＋熔断器和断路器，以及ＦＴＵ（ＤＴＵ）智能终端设备和综合保护装置。
主元件的参数为额定电流６３０ Ａ，热稳定电流为２０ ｋＡ，动稳定电流为５０ ｋＡ。
中心开闭站一般采用双电源供电、单母线分段的供电方式，出线为６～１２路，进、出线采用断路器开关，进线开关不配保护，出线开关配置综合保护装置或自供电保护继电器。
设备采用中置式金属封闭开关设备和环网柜，安装在地下室内的宜采用全绝缘、全封闭充气式环网柜。
线路开闭站中设备配置要根据整个配电网的可靠性、安全性综合考虑，主要有以下三种方式。
①采用典型环网单元。
进线、环网出线采用负荷开关，变压器出线开关根据变压器容量确定，容量不超过１ ２５０ ｋＶ・Ａ的采用负荷开关＋熔断器，容量超过１ ２５０ ｋＶ・Ａ的采用断路器，这种方式适用于负荷集中、容量不大的商业中心。
但在中等城市，负荷不是太集中，线路开闭站往往采用的是多路出线。
②相距较远线路开闭站的，可以在线路开闭站的进线处适当采用断路器单元，设置线路保护，即进线、环网出线采用断路器，出线采用负荷开关。
