轻型井点降水施工方案(最新)doc

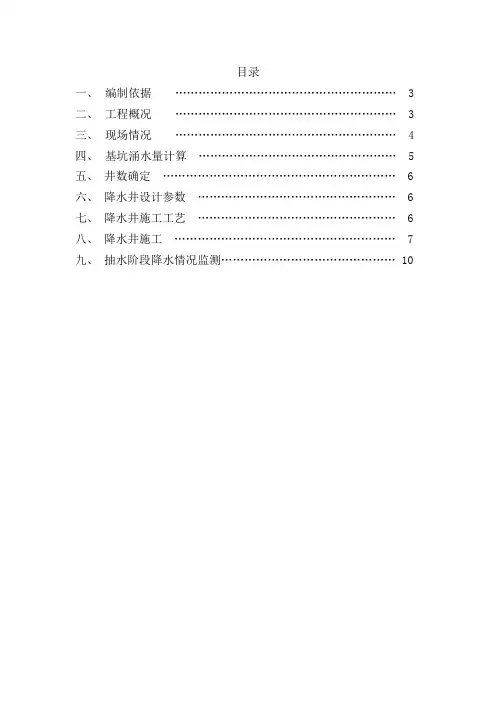

目录一、编制依据 (3)二、工程概况 (3)三、现场情况 (4)四、基坑涌水量计算 (5)五、井数确定 (6)六、降水井设计参数 (6)七、降水井施工工艺 (6)八、降水井施工 (7)九、抽水阶段降水情况监测 (10)一、编制依据：1、建筑工程施工质量验收统一标准GB50300—2001；2、建筑地基基础工程施工质量验收规范GB50202—2002；3、建筑施工安全检查表准JGJ59—99；4、建筑基坑支护技术规范JGJ120-99;5、建筑基坑工程技术规范YB9258—97；6、恒大绿洲二期岩土工程勘察报告；7、恒大绿洲二期A地块施工图纸；二、工程概况（一）工程概况本工程为。

本工程1、2#楼建筑面积为: 67143.18m (其中住宅建筑面积：61419。

08m ，商业建筑面积：5682。

82m ，地下室出风井：41。

28m；3＃楼建筑面积为： 27878。

19m（其中入口门廊面积：18.72m,商业建筑面积:2181。

26m）;4＃楼建筑面积为： 40436.99平方米（其中入口门廊27.36平方米）；5～6#楼建筑面积均为:26379。

3平方米，(其中入口门廊18。

72平方米），1号（1＃~3#）地下室连体建筑面积：15080。

61平方米；2号（4#~6#）地下室连体建筑面积：14498.3平方米。

本工程地上32 层，地下1层。

建筑高度 96.80/97。

80/99.55米。

结构型式为钢筋混凝土框架-剪力墙现浇结构。

表2 拟建建筑物设计概况（二)工程地质条件《岩土工程勘查报告》揭露拟建场地属赣江I级阶地，拟建场地原始地形为水塘洼地，你见场地标高大致在18—20米。

场地地形平坦开阔。

场地土层上部为第四系松散层所覆盖，层厚18米左右,基地为巨厚的泻湖相沉积层。

场地至上而下分为8层，如下：①层:素填土,层厚0。

6～5.4m；②层：淤泥、灰、灰黑色，流塑状态,饿，高压缩性,层厚0～2.7m;③层：粉质粘土，灰、灰黄色，可塑～软塑,稍湿~湿，中等压缩性，层厚0~3。

基坑井点降水施工方案(轻型井点降水)1. 前言基坑降水是基础工程建设中的重要环节之一，为了保证基坑施工过程中的安全和顺利进行，需采取相应的降水措施。

本文旨在介绍基坑井点降水施工方案中的轻型井点降水方法，以提供参考指导。

2. 施工原则•尊重环境：在降水施工过程中，应尽量减少对周围环境的影响，保持施工现场整洁。

•安全第一：严格遵守安全规范，确保施工过程中人员和设备的安全。

•高效节能：优化施工方案，提高降水效率，降低能源消耗。

•灵活应变：根据实际情况及时调整施工计划，确保降水施工顺利进行。

3. 施工步骤3.1 设计方案•根据基坑的具体情况，确定轻型井点降水的设计方案，包括井点位置、井点数量和井点深度等参数。

•设计方案应充分考虑基坑周围环境和地质特征，以确保降水效果和施工安全。

3.2 准备工作•清理基坑降水口周围的杂物和障碍物，确保降水口通畅。

•检查降水设备和管道的完好性，做好设备安装和调试准备工作。

3.3 井点施工•按照设计方案，在基坑周边挖掘井点，一般深度应超过基坑最深处数米。

•安装井点管道和水泵，并接通电源，启动降水设备，开始降水作业。

•定期检查井点降水效果，及时调整井点位置和深度，确保降水效果达到预期。

4. 施工注意事项•施工过程中严禁吸烟和乱丢废弃物，保持施工现场整洁。

•根据施工进度和降水效果，适时调整降水方案，确保基坑周围地基稳定。

•施工人员应配备必要的安全防护装备，严格遵守作业规程，确保施工安全。

5. 总结基坑井点降水是基于基坑工程的特殊需求而设计的降水方式，通过科学规划和精心施工，可以有效控制基坑降水问题，保障基坑施工的安全和顺利进行。

希望本文介绍的轻型井点降水施工方案能为相关工程提供参考，实现更加高效、安全的降水施工过程。

轻型井点降水方案(全文完整版)范本一：轻型井点降水方案(全文完整版)一：方案目的本方案旨在通过轻型井点降水技术，解决城市中心区域的降水不足问题，提高城市生态环境。

二：方案背景城市中心区域由于高楼大厦的密集，导致空气不流通，水蒸气无法自然凝结形成雨水，造成城市中心区域降水量明显不足的现象。

为了改善这一情况，提高城市中心区域的生态环境，我们提出了轻型井点降水方案。

三：方案内容1. 安装人工井点: 在城市中心区域的指定位置，安装一定数量的人工井点，每个井点覆盖范围为1000平方米。

2. 井点设备: 每个井点设备包括水泵、喷头和控制系统，水泵用于提取地下水，喷头用于将水喷洒到空中形成雾气，控制系统用于控制水泵的开关和喷头的喷水量。

3. 雾气: 通过控制系统，每个井点按照设定的时间和喷水量释放水雾，使雾气形成云团，进而产生降水。

4. 监测系统: 在城市中心区域设置监测系统，对降水量和雾气浓度进行实时监测，以便及时调整井点设备的工作状态。

5. 运行管理: 设立专门的运行管理团队，负责井点设备的维护和运行管理，定期检查设备的工作状态，保证方案的有效进行。

四：方案效果本方案实施后，可有效增加城市中心区域的降水量，改善空气质量，提高生态环境。

五：风险评估1. 设备故障: 井点设备可能会出现故障，导致降水效果减弱或停止。

需要进行定期检查和维护，及时修复故障。

2. 水资源限制: 如果地下水资源有限，可能会限制井点设备的使用。

需与相关部门进行协调，确保水资源的充足供应。

六：附件本文档涉及附件如下：1. 井点设备安装图纸2. 监测系统示意图3. 运行管理团队成员名单七：法律名词及注释本文涉及的法律名词及注释如下：1. 城市生态环境保护法：指对城市生态环境实施保护，促进城市可持续发展的法律法规。

2. 水资源管理条例：指对水资源的开发、利用和保护实施管理的法律法规。

范本二：轻型井点降水方案(全文完整版)一：方案目的本方案旨在通过轻型井点降水技术，解决城市广场降水不足的问题，改善城市生态环境。

轻型井点降水施工方案降排水施工方案一、工程概况：本工程拟建管线位于石嘴山市大武口区，兴民村境内该管线分为两段，Ⅰ段西起井泵房，沿途经过井，东至井，总长约，支线由孔拐向西北至井，长约；Ⅱ段北起井，沿途经过井拐弯，东至井，总长，支线由孔拐向东北至井，长。

其中由我施工队承建的工程范围为：西起井，东至井，管材采用球墨铸铁管，设计管顶埋深左右。

本施工段沿途场地多为沼泽地，地表有积水，土质松软，并有小型人工湖、较深洼地地表积水水域,拟建管线穿越水利渠道、行车道路等，施工现场情况较为复杂。

根据现场踏勘情况我方就降排水方案拟采用如下施工方法:.无明显地下水及地表水积水较少地区拟建管线采用明挖浅埋;. 穿越水渠及车行路面采用钢筋混凝土套管顶管施工工艺;.穿越人工湖及较深水域地区采用施工场地围堰排水;.施工现场地下水位较深或地表水积水较多的地区采用轻型井点降水及明沟排水。

二、地质情况：.地形拟建管线相对较为平坦部分地段有沙丘，施工区最高处绝对标高，最低处绝对标高，相对高差.工程地质分层Ⅰ段（孔—孔）：①表土（）：该层在（）孔、孔一带分布。

层顶标高，层底埋深（标高），层厚，平均层厚。

风成砂为主，含有植物根系。

①杂填土（）：该层在孔一带分布。

层顶标高，层底埋深（标高），层厚。

风成砂为主，含有灰渣、砖块及植物根系。

①素填土（）：该层在、孔一带分布。

层顶标高，层底埋深（标高），层厚（孔一带较厚）。

细砂为主，含有植物根系。

该层进行标准贯入试验次，最大击，最小击，平均击，计算采用击。

②粉质粘土（）：分布连续。

层顶埋深（标高），层底埋深（标高），层厚，平均层厚。

灰褐、灰黄色，稍湿湿，可塑硬塑，切面有光泽，无摇震反应，干强度及韧性中等。

据室内原状土样分析，该层压缩系数，属于中压缩性土。

该层中夹有粉土及细砂透镜体。

原状土试验指标统计表②粉土（）：在、孔一带见到，层厚。

灰褐、灰黄色，湿，稍密，切面无光泽反应，摇震反应中等迅速，干强度及韧性低。

轻型井点降水工程施工方案一、施工准备（一）施工机具1、管：φ38～55，壁厚为3.0mm的无缝钢管或镀锌管，长2.0m 左右，一端用厚为4.0mm的钢板焊死，在此端1.4m长范围内，在管壁上钻φ15mm的小圆孔，孔距为25mm，外包两层滤网，滤网采用编织布，外部再包一层网眼较大的尼龙丝网，每隔50～60mm用10号铅丝绑扎一道，滤管另一端与井点管进行连接。

2、井点管：φ38～55，壁厚为3.0mm的无缝钢管或镀锌管。

3、连接管：透明管或胶皮管，与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。

4、总管：φ75～102钢管，壁厚为4.0mm，用法兰盘加橡胶垫圈连接，防止漏气、漏水。

5、抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。

6、移动机具：自制移动式井架(采用旧设备振冲机架)、牵引力为6t的绞车。

7、凿孔冲击管：φ219×8的钢管，其长度为10m。

8、水枪：φ50×5无缝钢管，下端焊接一个φ16的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。

9、蛇形高压胶管：压力应达到1.50MPa以上。

10、高压水泵：100TSW-7高压离心泵，配备一个压力表，作下井管之用。

（二）材料粗砂与豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。

（三）技术准备1、详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题及采取的措施。

2、凿孔设备与抽水设备检查。

（四）平整场地为了节省机械施工费用，不使用履带式吊车，采用碎石桩振冲设备自制简易井架，因此场地平整度要高一些，设备进场前进行场地平整，以便于井架在场地内移动。

二、井点安装（一）安装程序井点放线定位→安装高压水泵→凿孔安装埋设井点管→布置安装总管→井点管与总管连接→安装抽水设备→试抽与检查→正式投入降水程序。

（二）井点管埋设1、根据建设单位提供的测量控制点，测量放线确定井点位置，然后在井位先挖一个小土坑，深大约500mm，以便于冲击孔时集水、埋管时灌砂，并用水沟将小坑与集水坑连接，以便排泄多余水。

轻型井点降水施工方案XX工程公司年月日目录一、工程概况···································································2二、编制依据····································································2三、降水方案选择·······························································2四、井点降水相关计算·························································3五、主要降水设备·······························································6六、施工工期·····································································7七、井点施工方法·······························································7八、质量标准及质量保证措施················································8九、危险点分析································································10十、安全生产及文明施工措施···············································10 十一、环保措施································································11一、工程概况本期设计为2×600MW亚临界汽轮发电机组。

轻型井点降水施工方案1、工程简介着中重说明基础工程中的地质概况、地下水概况以及与降水有关的情况，即为什么要降水？2、降水方式方法及采取的措施现场井点布置，采用的设备型号，技术参数等。

3、降水工作中应注意的事项在降水施工过程中，技术、质量、安全、环保应注意的事项4、计算书（附后）本节主要讨论轻型井点降水有关计算轻型井点降水计算一、总涌水量计算1.基坑总涌水量Q（m3/d），即环形井点系统用水量，常按无压完整井井群，用下式计算公式：Q＝1.366K （2H―s）s/ lgR―lgx02.单井井点涌水量q（m3/d）常按无压完整井，按下计算公式：q＝1.366K（2H―s）s/lgR―lgr式中：K—土的渗透系数（m/d）；H—含水层厚度（m）；s—水的降低值（m）；R—抽水影响半径（m），由现场抽水试验确定，也可用下式计算：R＝1.95 s√H Kr—井点的半径（m）；x0—基坑的假想半径（m，当矩形基坑长宽比小于5时，可化成假想半径x0的圆形井，按下式计算：x0＝√F/πF—基坑井点管所包围的平面面积（m2）；π—圆周率，取3.1416；二、井点管需要根数井点管需要根数n可按下式计算：n＝m Q/ q式中q＝65πdl 3√ K式中：n—井点管根数；m—考虑堵塞等因素的井点备用系数，一般取m＝1.1；q—单根井点管的出水量（m3/d）；d—滤管直径（m）；l—滤管长度（m）；三、井点管平均间距井点管平均间距D（m），可按下式计算：D＝2（L＋B）/n－1求出的D应大于15d，并应符合总管接头的间距（一般为80、120、160mm）要求。

式中：L—矩形井点系统的长度（m）；B—矩形井点系统的宽度（m）；四、例题某工程基坑平面尺寸见图，基坑宽10m，长19m，深4.1m，挖土边坡1：0.5。

地下水位－0.6m。

根据地质勘察资料，该处地面下0.7m，为杂填土，此层下面有6.6m的细砂层，土的渗透系数K＝5m/d，再往下为不透水的粘土层。

轻型井点降水方案
轻型井点降水就是沿基坑一侧、二侧或四周将多根轻细的井点管埋入地下蓄水层内，井点管得下端装有滤管，井点管得上端通过弯管与总管连接形成管路系统，利用装在管路系统的抽水设备将地下水通过井点管不断抽出，这样便可将原有地下水位降至坑底以下需要的高度。

1、轻型井点降水设备由管路系统与抽水设备两部分组成：
（1）管路系统包括滤管、井点管、弯联及总管等；
（2）抽水设备由真空芯、水箱、离心泵、7.5电机组成。

2、轻型井点平面布置有单排线状井点、双排线状井点或环形井
点。

当基坑或沟槽度小于6M且降水深度不超过5M时，可用单排线状井点，且应布置在地下水流的上洲一侧，其两端的延伸长度不小于沟槽宽为宜，宽度大于6M或土质不良时宜采用双排线状井点，当基坑面积较大时，可采用环形井点。

井点管间距应根据土质、降水深度，一般采用1.5-2M靠近河流处与总管四角处井点管应适当加密。

轻型井点的深度，在管壁处一般不宜超过6M为宜。

3、轻型井点每一级降水深度不超过6M，如基坑深大于6M时，
应适当降低井点管和抽水设备的埋置，如仍达不到降水深度要求，可采用二级井点或多级井点降水。

4、轻型井点每台机组最多不超于25眼井点为宜。

轻型井点降水由于水源、地质及井点设备多因素，降水时间一
般为5-7天方可施工。

轻型井点降水施工方案一、工程概况主要结构类型：16#～18#、24#～26#楼为剪力墙结构，21#楼（运动中心）为框架结构。

建筑面积：约11万平方米抗震等级：24#楼为抗震等级为三级，抗震构造措施的抗震等级为二级；16#、17#、18#、21#楼抗震等级为二级，抗震构造措施的抗震等级为一级。

土质、水位：本工程土质为粉质粘土。

抗浮设计水位绝对标高为0.7米，该地下水对混凝土结构及钢筋混凝土结构中的钢筋具有微腐蚀性，工程施工时严禁采用地下水。

二、场区水文地质条件勘察期间，在勘探深度范围内各孔均见地下水，地下水类型主要为①耕植土、②粉质粘土层中的上层滞水和③粉砂层及以下砂层中的孔隙潜水。

补给来源主要为大气降水及海水补给。

勘察期间为枯水期，稳定水位埋深0.2～1.2m，稳定水位标高0.49～0.97m，地下水位受季节降水量控制，年变化幅度在1～1.5m左右，每年的7～9月份为丰水期，地下水最高水位出现在8～9月份。

三、降水方案确定本工程场区地面绝对标高为2.45~3.74米，建筑室内地面标高（±0.000）相当于绝对标高：24#楼为 4.20；25#楼、26#楼为4.95；16#楼为4.65；17#楼、18#楼为4.95；21#楼（运动中心）为4.35。

基坑底标高（相对标高）为-6.2~-7.5米，基坑开挖深度为 4.23~6.45米，降水深度为 4.73~6.95米，水位下降高度2.35~3.64米。

根据该场区水文地质条件，结合本工程各单体结构特点拟采用以下降水方案：16#、17#、18#、24#、25#、26#楼采用一级轻型井点降水及临轻型井点降水的方法将地下水位降低至满足工程要求。

21#楼（运动中心）由于基坑开挖面积大，开挖深度较深，近6.5米，降水深度较大约6.95米,采用一级轻型井点降水满足不了实际降水需要，因此运动中心将采用二级轻型井点降水，沿开挖基坑周边分两次布置两级降水井进行降水以满足施工需要。

轻型井点降水施工方案一、施工前准备。

1. 地质勘察，在施工前，需要对井点周边地质情况进行勘察，了解地下水位、土层情况等，为施工方案的制定提供依据。

2. 设备准备，准备好所需的轻型降水设备，包括水泵、管道、阀门等，并进行设备检查和维护，确保施工过程中设备的正常运转。

3. 安全防护，施工现场需要进行安全防护措施，包括设置警示标志、搭建安全围栏、配备安全帽、手套等防护用具，确保施工人员的安全。

二、施工流程。

1. 井点布置，根据地质勘察结果，确定井点的布置位置，采用轻型设备进行井点的布置和固定。

2. 设备连接，将水泵与管道连接，确保管道畅通无阻，阀门处于关闭状态，待施工准备就绪。

3. 开启水泵，启动水泵，将地下水抽出到地面，控制水泵的流量和压力，确保井点降水的效果。

4. 监测井点，在降水过程中，需要对井点进行实时监测，包括水位、水质等指标，确保降水效果符合要求。

5. 施工结束，当达到降水要求后，关闭水泵，拆除井点设备，并对施工现场进行清理，确保施工结束后环境整洁。

三、施工注意事项。

1. 环境保护，在施工过程中，要注意保护周边环境，避免污染地下水和土壤，合理处理井点降水产生的废水。

2. 安全管理，严格执行施工安全规范，保障施工人员的人身安全，避免发生意外事故。

3. 设备维护，定期对降水设备进行维护保养，确保设备的正常运转，提高施工效率和降水效果。

四、施工效果评估。

1. 水位监测，在施工结束后，对地下水位进行监测，评估降水效果是否符合预期要求。

2. 数据分析，对降水过程中的监测数据进行分析，总结施工中存在的问题和改进措施，为今后的施工提供参考。

3. 效果评价，根据实际降水效果，对本次施工进行评价，总结经验，提高施工质量和效率。

结语。

轻型井点降水施工方案的制定和实施，对于地下水位调控和施工安全具有重要意义。

在施工过程中，要严格执行施工方案，确保施工质量和效果，同时注重环境保护和安全管理，为工程建设提供良好的保障。

轻型井点降水专项施工方案第一章工程概况该工程为曹县龙达钢材汽配城一期新天地1#、2#、6＃、7＃楼,工程地点位于泰山路以东,桂江路以北，枝江路以南,青岛路以西;1#、2＃建筑面积均为3937.09㎡,6＃、7＃建筑面积均为3864.56㎡。

该工程为多层住宅,1#、2#楼一层、二层为商业，三层~七层为住宅，建筑高度为23。

65m；6＃、7#楼底层为储藏室,一层~六层为住宅，建筑高度为22。

08m;框架剪力墙结构；筏板基础。

设计使用年限50年,抗震烈度为7度.根据基坑支护设计方案及岩土工程勘察报告该工程采用轻型井点降水措施。

第二章设计依据1、该工程的《岩土工程勘察报告》及部分设计图纸2、《建筑基坑支护技术规程》（JGJ120-99）3、《建筑基地与基础设计规范》（GBJ7—89）4、《混凝土结构设计规范》（GBJ7—89）5、《建筑与市政降水工程技术规范》（JGJ/T111-98)第二章基坑降水方案的设计一、施工特点：1、机具设备简单、易于操作、便于管理.2、可减少基坑开挖边坡坡率,降低基坑开挖土方量。

3、开挖好的基坑施工环境好,各项工序施工方便，大大提高了基坑施工工序。

4、开挖好的基坑内无水，相应的提高了基底的承载力。

5、在软土路基，地下水较为丰富的地段应用,有明显的施工效果。

6、具有防止泥土大量流失的作用二、基坑降水方案总体技术思路场地内对基坑施工有影响的地下水类型属孔隙潜水，含水层为粉质土，地下水位埋深在 2.5～3.3米左右，水位降深至基底垫层以下 1.5米左右,水位变幅达0.5~1。

0米。

根据该场地地下土层、粉质土层透水性差的性质和深度并减少降水成本,拟选用真空泵强大的自吸力量抽取粉质土层水分，提高施工效率，用自动控制轻型井点降水系统降水,达到阻截基坑外围地下水流入基坑的目的，从而满足基础施工对降水的要求。

第四章降水设备1、井点设备的选择：2、井点管:选用直径DN32的PVC管，每根井点管配备一个DN32球型阀，长度3.5m,管下端配有滤管和管尖.3、连接管：选用内径DN32的高压钢丝透明塑料管与集水总管连接.4集水管: 选用直径DN75的PVC管分节连接每节长4米,每隔1。

轻型井点降水工程设计方案一、工程概况本工程位于XX市XX区，为一栋高层建筑，占地面积约为XX平方米，建筑高度约为XX米。

建筑地下室三层，基坑深度约为XX米。

场地周围环境复杂，附近有居民区、道路和地下管线等。

根据地质勘察报告，场地内土层主要由粉土、砂土和粘土组成，地下水位较高，对基坑稳定性有较大影响。

因此，本工程采用轻型井点降水方法进行基坑降水。

二、设计依据1. 地质勘察报告：提供场地的地质条件、土层分布、地下水位等信息。

2. 基坑支护设计：确定基坑的支护结构形式、深度和施工要求。

3. 基坑降水设计规范：依据《建筑基坑支护技术规范》（GB 50007-2011）等规范进行设计。

三、轻型井点降水设计1. 井点布置：根据基坑形状和大小，布置环状井点，并在基坑周边设置附加井点，以提高降水效果。

井点间距根据土层性质和地下水位情况确定，一般为1.5~2.0米。

2. 井点设备选择：- 井点管：选用直径48mm的钢管，长5.4米，下端装1.2米长的滤管。

- 连接管：选用内径48mm的透明塑料管，与集水总管连接。

- 集水总管：选用直径75mm的钢管，分节连接，每节长4.0米。

每隔0.8~1.2米设一个连接井点管的接头。

- 抽水设备：选用4台真空泵。

3. 施工工艺：- 确定井点的布置形状：根据基坑形状和大小，布置环状井点，并在基坑周边设置附加井点。

- 开挖沟槽：用挖掘机开挖沟槽，埋设井点管，回填粗砂滤层。

- 敷设集水总管：将集水总管连接到井点管上，形成闭合的降水系统。

- 连接抽水设备：将抽水设备与集水总管连接，进行试抽。

- 检查井点系统：检查井点系统是否有死管、漏气等现象，确保系统正常运行。

4. 施工技术措施及质量保证措施：- 施工前，对施工人员进行技术培训，了解轻型井点降水的施工工艺和注意事项。

- 施工过程中，严格把控井点管的埋设深度和滤管的长度，确保井点系统的正常运行。

- 定期检查井点系统，发现问题及时处理，确保降水效果。

轻型井点降水施工方案
一、背景
在建筑施工中，往往需要进行降水措施，以确保施工现场的安全和施工进度的顺利进行。

在一些地下工程中，如地铁、地下室等地方，传统的泵车降水方案无法使用。

因此，轻型井点降水方案应运而生。

二、适用场合
轻型井点降水方案适用于以下工程：
1.地下承台
2.地下车库
3.地下管廊
4.埋地燃气管道
5.地下电站
6.地下洗车房
三、施工流程
1. 施工前准备
进行轻型井点降水前，需要进行以下准备工作：
1.准备井点材料、钻机、降水泵等设备；
2.制定施工计划，并进行现场勘察；
3.设计井点布置方案，并进行标注。

2. 井点钻孔
1.在井点标注处进行钻孔；
2.对钻孔进行检查并进行补强；
3.安装铁管和水泵。

3. 井点施工
1.开始施工，对井点进行降水；
2.根据现场实际情况，对降水量进行调整。

4. 施工结束
1.检查降水效果；
2.拆除井点设备。

四、注意事项
1.施工过程中应注意安全；
2.严格按照施工计划进行施工；
3.对现场进行清理，保持施工环境整洁；
4.在施工过程中，注意保护现场周边环境。

五、总结
轻型井点降水方案在建筑施工中起到了非常重要的作用。

通过合理的设计和完善的施工流程，可以确保施工现场的安全和施工进度的顺利进行。

同时，在施工过程中，应做好安全防护和环境保护，保证施工的质量和效率，为建设一个更加美好的社会做出贡献。

轻型井点降水方案分项施工方法
1井点管埋设
施工时沿基坑边沿外0.8m布设井点管，井点管间距1.8m。

成孔用冲击式或回转式钻机成孔，孔径200~300mm，井深比井点设计深500mm；洗井用0.6m3空压机或水泵将井内泥浆抽出；井点徐徐插入井孔中央，使露出地面200mm，然后倒入粒径5-30mm石子，使管底有500mm高，再沿井点管四周均匀投放2-4mm粒径粗砂，上部2.0m深度内，用粘土填实以防漏气。

2接通总管
井点埋设完毕应接通总管。

总管设在井点管外侧800mm处，铺设前先挖沟槽，并将槽底整平，将配好的管子逐根放入沟内，在端头法兰穿上螺栓，垫上橡胶密封圈，然后拧紧法兰螺栓，总管端部，用法兰封牢。

一旦井点干管铺好后，用吸水胶管将井点管与干管连接，并用8#铁丝绑牢。

3试抽水
一组井点管部件连接完毕后，与抽水设备连通，接通电源，即可进行试抽水，检查有无漏气、淤塞情况，出水是否正常，如有异常情况，应检修后方可使用，如压力表读数在0.15-0.2mp，真空度在93.3kpa以上，表明各连接系统无问题，即可投入正常使用。

4井点使用
井点使用时，应保持连续不断抽水，并有建设单位配用双电源（即城市供电与自备发电机）以防断电。

一般抽水5-7d后水位降落漏斗基本趋于稳定。

5拆除井点系统
基础和地下构筑物完成并回填土后，方可拆除井点系统。

所留空洞用砂堵塞。

6沉降观测
由于该施工区域周边建筑物较近，基坑周边应锚杆支护，井点降水时，及时通知业主、监理对水位降低区域内的建筑物进行沉降观测，发现沉陷或水平位移过大时，有关部门应及时采取防护措施。

轻型井点降水施工方案
一、轻型井点降水介绍
沿基坑四周每隔一定间距布设井点管，井点管底部设置滤水管插入透水层，上部接软管与集水总管进行连接，集水总管为Φ150钢管，周身设置与井点管间距相同的Φ40吸水管口，然后通过真空吸水泵将集水管内水抽出，从而达到降低基坑四周地下水位的效果，保证了基底的干燥无水。

水井大致分为四大类，无压完整井、无压非完整井、承压完整井、承压非完整井。

二、适用范围
适用于渗透系数为0.1～50m/d的土层中。

降水深度为：单级井点3～6m，多级井点6～12m
三、基坑涌水量计算
计算公式：
式中：
Q基: 基坑基本排水量
K: 粘土层渗透系数， K=0.10m/d。

四、井点计算
式中：q——单井出水能力（m3/d） r0 ——过滤管半径=0.025m l ——滤管进水部分长度=2m
井点数及井距采用公式：井数：n=1.1Q/q根
平均井间距b=L*m/n 式中： L——基坑周长 n——井点根数。

一）轻型井点降水施工方案1.井点布置本工程基础持力层在三层土2m以下，原始地面往下不足1m，三层土含水率平均值为24.9。

施工中将考虑全线采用轻型井点法降水。

轻型井点系统由井点管、联接管（橡胶或钢管）、总管和抽水设备所组成。

其中实管6m，滤管1.5m。

地下水经井点管、联接管和总管由抽水设备抽走。

井点系统布置采用单排线状井点，井点管位于沟槽上口宽度以外1m。

在井点管延长线位置上挖一50×50cm断面的泄水沟，再在井点管位置上做好标志，井点管间距为1.5m；每40m为一井点组。

人防地下室周长592.3m，预计分为15组。

2.井点施工a. 本工程±0.000相当于八五高程10.09m，人防地下室大面积筏板开挖深度为-5.700m，局部地梁开挖至-6.300m，集水坑开始至-7.200m。

一级抽水设备无法一次性到位。

考虑整体开挖至-2.500m处，再插一级井点管。

b. 井点管的埋设可直接用井点管水冲下沉，也可用套筒式冲孔或钻孔后再将井点管沉入。

本工程采用套筒式冲孔法埋设井点管。

c. 套筒直径30cm，长度约10m，底部呈锯齿形。

上部有提梁，用起重机吊住并上下移动，套筒内有水枪，水枪直径75mm，喷嘴直径20mm，由多级水泵供给高压水，水压0.6～0.8MPa，冲孔深度比滤管底深0.5m左右；d. 井孔冲成后，拔出套筒并立即插入井点管，在保障居中并垂直情况下，向孔内填装滤料，直到距地面1m深的范围内，用粘土填实，以防漏气。

e. 井点管埋设后，即可接通总管和抽水系统，进行试抽，检查抽水效果。

3.轻型井点注意事项a. 做好准备工作：做好抽水试验，分析水文地质条件，使井位、井深、滤管长度、标高设计合理可靠。

b. 超前降水：降水领先、开槽在后。

在施工过程中始终保持干槽作业，降水速度超前于挖槽速度。

地下水位降至槽底以下0.5～0.8m之后，才能开始挖槽，并在施工过程中始终保持这水位。

c. 冲点注意操作安全：查清地下障碍物、和地面供电线路保持安全距离。

轻型井点降水施工方案1. 引言轻型井点降水是一种在建筑施工过程中常用的降水控制方法。

通过设置井点，将施工现场周围的降水引入井点，然后通过抽水设备将积水抽出，达到控制施工现场积水的目的。

本文将介绍轻型井点降水的施工方案。

2. 施工原理轻型井点降水主要通过以下几个步骤实现：•设置井点：在施工现场周围适当的位置挖掘井点，并设置井点井筒。

•建立连接：将井点与施工现场的降水管道连接起来，确保降水能够流入井点。

•抽水排水：通过抽水设备将井点积水抽出，并排放到外部排水系统中。

3. 施工步骤3.1 设计和布置井点在施工现场周围选择适当位置进行井点的设置，通常需要根据现场的地形和降水情况进行合理的规划。

井点应远离施工区域，避免对施工造成干扰。

3.2 挖掘井点井筒按照设计要求，使用挖掘机或手工挖掘机挖掘井点井筒。

井筒的深度和直径应根据施工现场的情况来确定，以确保能够有效抽取积水。

3.3 连接降水管道将井点与周围的降水管道进行连接。

连接方式可以采用橡胶接头、法兰接头等，确保连接处密封可靠，避免漏水。

3.4 安装抽水设备在井点井筒中安装抽水设备，通常使用潜水泵进行抽水。

抽水设备的选型应根据施工现场的积水情况和排水需求来确定。

3.5 进行试水和调试在施工前进行试水和调试，确保井点降水系统正常运行。

检查井点井筒、降水管道和抽水设备的工作状态，排除故障和问题。

3.6 施工期间的管理和维护在施工期间需要对井点降水系统进行管理和维护。

定期检查井点的积水情况，保持抽水设备的正常工作。

如果发现井点堵塞或抽水设备故障，应及时清理和维修。

4. 安全措施在施工过程中，需要注意以下安全措施：•挖掘井点时，要保护好周围的工作人员和设备，避免发生意外；•进行试水和调试时，要注意电气安全，确保抽水设备的正常运行；•施工现场应设置明显的警示标志，避免他人误入施工区域。

5. 总结轻型井点降水施工方案是一种常用的降水控制方法，通过合理设置井点和抽水设备，能够有效控制施工现场的积水。
