使用OPC-LM1-PR选件(海得汉ERN1387)磁极位置偏移整定顺序1. 条件电动机处于单体可以自由旋转状态（卸下缆绳），如果变频器上设定有转矩偏置，请取消。

编码器异常检测有效。

（出厂设定L90=1, L91=10%, L92=0.5）2．功能码设定3．整定顺序3-1 第一步1.松开制动闸，转子处于可驱动状态。

2.确认电动机和变频器之间已经连接。

3.用多功能操作键盘（以下表示为TP），按住TP的[REM / LOC]键，直到运转操作指令场所变更到就地操作(显示屏显示LOC)。

4.在TP的程序模式中选择[1.数据设定]，将功能码L03的设定变更为“3”，按[FUNC/DATA] 键设定。

5. 按[FWD]键，开始磁极位置偏移整定。

整定期间监视窗口显示“执行中”。

当该显示内容消失，说明整定结束，L03自动恢复为0。

6．磁极位置偏移整定结果，被放到L04内，确认并记录该数值。

7．按照顺序5.〜6.进行5次左右的操作，确认磁极位置偏移整定结果L04的偏差。

如果偏差超过20⁰，或者出现”Er7”,有可能是电动机或者编码器接线有误，调换输出电压V相和W相连线之后，再次实施磁极位置偏移整定。

如果再次出现类似现象，可能是断线或者编码器配线有误，请确认并更正后再次实施整定。

8．如果偏差在20⁰之下，不要切断电源，继续进行下一项的操作。

）3-2 第二步1．将频率指令设定为1Hz程度，按[FWD]键，让电动机以大于1转的速度旋转。

（如果不能正常运转，是PG配线有问题。

切断电源，调换A相和B相连线，重新从3.1步骤开始操作。

）2．按[STOP]键，当电动机停止后，将频率指令恢复到0。

特别强调:LIFT 变频器版本(versions) 0804 0808 1100或更高注:在确认编码器接线正确的情况下也可以进行,电机不摘正钢丝绳,（L03=1）不打开抱闸的情况下进行静态自整定.参数和步骤都是一样.。

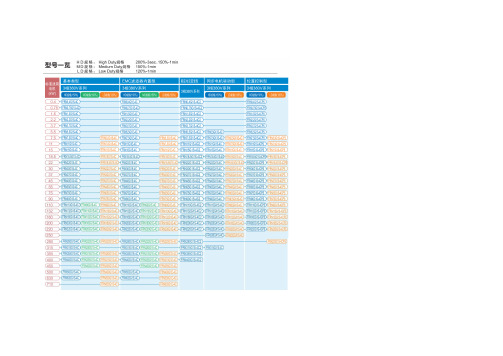

（一）富士变频器主要特点：富士变频器FRENIC- MEGA 系列 G1S 高性能多功能型富士变频器是集中投入富士电机技术精髓而开发的高性能多功能变频器。

通过提高“基本性能”“广泛的用途”“维护性能”“环保性能”，以追求“适应所有设备”的富士变频器。

对应PG 矢量控制、无传感器矢量控制、动态转矩矢量控制、V/F 控制等控制方式；提高了电流响应、速度响应的功能；提高了超负荷耐量：HD 规格200%-3秒/150%-1分钟，适用于一般用途；LD 规格120%-1分钟，适用于风机/泵等用途；提高了制动电路内置机型功率（22千瓦及以下机型标配制动单元）；操作面板配备USB 接口（另配）；采用长寿命部件（设计寿命10年）。

最新推出MEGA 系列 G1S 高性能多功能型比，富士变频器功能性能显著提高 Ø IM（异步电动机）/PMSM（同步电动机）都可驱动富士变频器主要性能指标：Ø 3相400V：5.5～55KWØ 有PG矢量控制（同步电机和异步电机）Ø 200%-10秒过载能力Ø 主要用途：Ø 电梯、上下搬运机械LIFT系列电梯专用型富士变频器中国区代理富士变频器富士变频器上海富士变频器（三）富士变频器G11S恒转矩型特点·采用富士电机独自开发的动态转矩矢量控制方式，富士变频器在0.5Hz时的起动转矩可达到200%。

·富士变频器具有包括自整定功能在内的许多方便功能。

·小型、全封闭防护结构(22KW)，容量范围0.2~400KW，机种规格齐全。

■电源与机型●额定输入交流电压●输入电源容许波动电压：+10%、－15%频率：+5% ~ －5%电压不平衡率：2%以内(IEC61800-3(5.2.3)为标准)●容量范围三相200V：0.2~90kW三相400V：0.4~400kWG11S恒转矩型（通用型）富士变频器中国区代理富士变频器富士变频器上海富士变频器维修（四）富士变频器FUJI P11系列低噪声、风机、泵用富士变频器是风机、泵等二次方递减转矩专用型富士变频器，具有自动节能功能，可简单地实现节能运行，标准备有对话式触摸面板，操作简单，是您的理想选择。

富士电机新品在沪发布
佚名
【期刊名称】《中国电力》
【年(卷),期】2008(41)5
【摘要】正值“阳春布德泽”的上佳时节，“富士电机2008新春新产品发布会”为中国FA市场带来了全新的变频器、低压电器、伺服和人机界面等新产品。

富士电机机器制御株式会社营业本部和富士电机（上海）有限公司的负责人，以及来自全国30多家专业、行业媒体的代表50多人汇聚一堂，共同见证了富士电机重量
级新产品的发布：
【总页数】1页(P64-64)
【关键词】富士电机;新产品发布会;低压电器;人机界面;株式会社;变频器;负责人;重量级
【正文语种】中文
【中图分类】TP391.7;TU857
【相关文献】
1.富士电机2008新春新产品发布会在沪隆重举行——新春新产品新年新战略 [J],
2.富士电机 2008新春新产品发布会在沪隆重举行——新春新产品新年新战略[J], ;
3.富士电机2008新春新产品发布会在沪隆重举行——新春新产品新年新战略[J], ;
4.富士电机新产品发布会在沪隆重举行 [J],
5.烂漫樱花娇，富士新品俏——富士电机2008新产品发布 [J], 无
因版权原因，仅展示原文概要，查看原文内容请购买。

富士LIFT变频器调试指导性文件一．参数设定：上电后按REM/LOG键1秒钟以上，再按上升键确认状态为HAND（键盘控制）F000数据保护 0 ：无数据保护； 1：有数据保护；F01 0速度设定 0：数字量或键盘控制； 1：不可逆模拟指令； 2：可逆模拟指令；F03 1500 最高速度（按照实际设）F04 1470 额定速度（按照实际设）F05 380 额定电压（按照实际设）F073加速时间1F08 3 减速时间1F23 6r/min启动速度F24 0持续时间F25 3r/min停止时间F26 10KHZ载波频率F42 0控制选择 0：带PG矢量控制（异步电动机）；1：带PG矢量控制（同步电动机）E01 0 X1功能选择多段速SS1E02 1 X2功能选择多段速SS2E03 2 X3功能选择多段速SS4E05 7 X5功能选择自由旋转BXE24 0端子Y5A/C继电器输出 0：运行中E27 99端子30A/B/C继电器输出 99：整体报警E46 0语言选择 0：中文；1：英文；2：日文C04多段速0C05多段速1C06多段速2C07多段速3C08多段速4C09 多段速5C10多段速6C11多段速7C31端子12偏置C32端子12增益C33端子12滤波C36端子C1偏置C37端子C1增益C38端子C1滤波P01电机极数P02 电机容量 KWP03电机额定电流P04电机自整定 0：不动作；1：动作（电机停止状态下对%R1，%X进行整定）2：（电机停止状态下对%R1，%X，无负载电流Io，额定转差进行整定，）P06无负载电流（自整定得到）P07%R1（自整定得到）P08%X （自整定得到）P09驱动侧转差补偿增益（自整定得到）P10制动侧转差补偿增益（自整定得到）P12额定转差H03数据初始化 0：手动设定值；1：初始化（出厂设定）H26热敏电阻 0：不动作；1：动作，变频器停止；2：动作，持续运行。

富士LIFT变频器调试指导性文件一．参数设定：上电后按REM/LOG键1秒钟以上，再按上升键确认状态为HAND（键盘控制）F000数据保护 0 ：无数据保护； 1：有数据保护；F01 0速度设定 0：数字量或键盘控制； 1：不可逆模拟指令； 2：可逆模拟指令；F03 1500 最高速度（按照实际设）F04 1470 额定速度（按照实际设）F05 380 额定电压（按照实际设）F073加速时间1F08 3 减速时间1F23 6r/min启动速度F24 0持续时间F25 3r/min停止时间F26 10KHZ载波频率F42 0控制选择 0：带PG矢量控制（异步电动机）；1：带PG矢量控制（同步电动机）E01 0 X1功能选择多段速SS1E02 1 X2功能选择多段速SS2E03 2 X3功能选择多段速SS4E05 7 X5功能选择自由旋转BXE24 0端子Y5A/C继电器输出 0：运行中E27 99端子30A/B/C继电器输出 99：整体报警E46 0语言选择 0：中文；1：英文；2：日文C04多段速0C05多段速1C06多段速2C07多段速3C08多段速4C09 多段速5C10多段速6C11多段速7C31端子12偏置C32端子12增益C33端子12滤波C36端子C1偏置C37端子C1增益C38端子C1滤波P01电机极数P02 电机容量 KWP03电机额定电流P04电机自整定 0：不动作；1：动作（电机停止状态下对%R1，%X进行整定）2：（电机停止状态下对%R1，%X，无负载电流Io，额定转差进行整定，）P06无负载电流（自整定得到）P07%R1（自整定得到）P08%X （自整定得到）P09驱动侧转差补偿增益（自整定得到）P10制动侧转差补偿增益（自整定得到）P12额定转差H03数据初始化 0：手动设定值；1：初始化（出厂设定）H26热敏电阻 0：不动作；1：动作，变频器停止；2：动作，持续运行。

F27 日本富士变频器功能表时间: 2008年10月01日 来源:溧阳电梯网 作者: 佚名 浏览次数:735 【字体：大 中 小】一、基本功能功能码 名称 LCD 画面显示 可设定范围 单位 最小单位 出厂设定 运行时变更 备注 F00 密码功能 F00 DATA PRTC 0--FFFF - - 0F01 频 率设定1 F01 FREQ CMD 1 0:键盘操作(∧∨键) 1:电压输入(端子12)(0--+10VDC)2:电流输入(端子C1)(4--20mADC)3:电压输入+电流输入(端子12+端子C1)4:用极性信号可作反向运行(端子12)(0--10VDC) - - 0 F02 运行操作 F02 OPR METHOD 0:键盘操作 FWD REV STOP 键1:外部信号(数字输入)(用 FWD REV 端子信号运行) - - 0 选择运行操作的输入方式F03 最高输出频率1 F03 MAX Hz - 1 50 - 120 Hz 1 60 可设定输出的最高频率 F04 基本频率1 F04 BASE Hz - 1 25 - 120 Hz 1 50 设定基本频率F05 额定电压1（基本频率1时） F05 RADET V - 1 0:输出与电源电压成比例的电压80 - 240: AVR 动作(200V 级)320 - 480: AVR 动作(400V 级) V 1 200V 级:200400V 级:400 设定基本频率1(F04)时的电压F06 最高输出电压1（最高输出频率时） F06 MAX V - 1 80 - 240V: AVR 动作(200V 级)320 - 480V: AVR 动作(400V 级) V 1 200V 级:200400V 级:400 设定最高输出频率1(F03)时的电压F07 加减速时间1 F07 ACC TIME 1 0.01-3600 s 0.01 6.00 ∨F08 加减速时间2 F08 DEC TIME 1 0.01-3600 s 0.01 6.00 ∨F09 转矩提升1 F09 TRQ BOOST 1 0.0:自动转矩提升(恒转矩特性负载用)0.1-0.9:平方转矩特性负载用1.0-1.9:比例转矩特性负载用2.0-20.0:恒转矩特性负载用 - 0.1 0.0 ∨F10 电子继电器动作选择 F10 ELCTRN OL 1 0:不动作1:动作(通用电机)2:动作(变频专用电机) - - 2 ∨F11 电子继电器动作值 F11 OL LEVEL 1 变频器额定电流的20-135%电流值为A的设定值 A 0.01 *1) ∨F12 电子继电器热时间常数 F12 TIME CNST 1 0.5 - 75.0 min 0.1 5.0 ∨F13 未使用（DB电阻） F13 DBR OL 数据保护 - - - -F14 未使用（再启动） F14 RESTART 数据保护 - - - -F15 频率上限 F15 H LIMITER 0 - 120 Hz 1 70 ∨F16 频率下限 F16 L LIMITER 0 - 120 Hz 1 0 ∨F17 增益（频率设定信号） F17 FREQ GAIN 0.0 - 200.0 % 0.1 100.0 ∨F18 偏置频率 F18 FREQ BIAS -120.0 - +120.0 Hz 0.1 0.0 ∨F19 不使用 - - - - - -F20 直流制动开始频率 F20 DC BRK Hz 0.0 - 60.0 Hz 0.1 0.0 ∨F21 直流制动动作值 F21 DC BRK LVL 0 - 100 % 1 0 ∨F22 直流制动时间 F22 DC BRK t 0.0s(不动作)0.1 - 30.0 s 0.1 0.0 ∨F23 起动频率 F23 START Hz 0.0 - 60.0 Hz 0.1 0.0F24 起动频率持续时间 F24 HOLDING Hz 0.0 - 10.0 s 0.1 0.0 ×F25 停止频率 F25 STOP Hz 0.1 - 6.0 Hz 0.1 0.1 ×F26 电机转动声(载波频率) F26 MTR SOUND 2 - 15 KHz 1 15 ∨下一页电机转动声(音色)F27 MTR TONE 0:0级1:1级2:2级3:3级 - - 0 ∨可选择4种音调.载波频率(F26)在7[KHz]以下时有效,即使超过7[KHz]时也可设定,不过不能调整音色.F28 不使用 - - - - - -F29 不使用 - - - - - -F30 FMA端子电压调整 F30 FMA V - ADJ 0 - 200 % 1 100 ∨F31 FMA端子功能选择 F31 FMA FUNC 0:速度调节器设定值( BSR )1:输出频率2:输出电流3:输出电压4:转矩指令输出( BSFB )5:负载率6:耗电7:未使用8:检测速度9:直流中间电压10:未使用11:转矩偏置平衡调整( BTBB )12:转矩偏置增益调整( BTBG ) - - 0 ∨ FMA端子0 - 10V定义0:0-最高速度(绝对值)1:0-最高频率(绝对值)8:0-最高速度(绝对值)11:转矩-100% - +100%12:转矩-100% - +100%F32 不使用 - - - - - -F33 FMP端子脉冲率 F33 FMP PULSES 300 - 6000 (100%时的脉冲) p/s 1 1440 ∨F34 FMP端子电压调整 F34 FMP V - ADJ 0:脉冲频率输出(50%幅值固定)1 - 200:输出电压调整(2670p/s固定,脉冲宽度调整) % 1 0 ∨F35 FMP端子功能选择 F35 FMP FUNC 0:速度调节器设定值1:输出频率2:输出电流3:输出电压4:输出转矩5:负载率6:耗电7:未使用8:检测速度9:直流中间电路电压10:未使用 - - 0 ∨ FMA端子0-10V的定义0:0-最高速度(绝对值)1:0-最高频率(绝对值)8:0-最高速度(绝对值)F36 30RY动作模式 F36 30RY MODE 0:跳闸时激磁动作1:通常时激磁动作 - - 0 ×F37 不使用 - - - - - -F38 不使用 - - - - - -F39 不使用 - - - - - -F40 转矩限制1(驱动) F40 DRV TRQ 1 20 - 200 999(不动作) % 1 200 ∨F41 转矩限制1(制动) F41 BRK TRQ 1 0 (再生回避),20 - 200 999(不动作) % 1 200 ∨F42 未使用 F42 TRQVECTOR 1 数据保护 - - - -二、端子功能功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注E01 X1端子功能选择 E01 X1 FUNC 多段速频率选择段段多段速频率选择段段多段速频率选择段段未使用未使用未使用自由运转指令异常复位外部报警点动运行未使用未使用直流制动指令未使用未使用未使用未使用未使用允许编辑指令可更换数据未使用未使用未使用取消转矩控制选择链接运行万能未使用未使用未使用零速指令未使用强制停止预备激磁转矩偏置段段转矩偏置段段转矩偏置段段选择畜电池运行转矩偏置保持 - - 0 ×E02 X2端子功能选择 E02 X2 FUNC - - 1 ×E03 X3端子功能选择 E03 X3 FUNC - - 2 ×E04 X4端子功能选择 E04 X4 FUNC - - 8 ×E05 X5端子功能选择 E05 X5 FUNC - - 4 ×E06 X6端子功能选择 E06 X6 FUNC - - 4 ×E07 X7端子功能选择 E07 X7 FUNC - - 4 ×E08 X8端子功能选择 E08 X8 FUNC - - 4 ×E09 X9端子功能选择 E09 X9 FUNC - - 4 ×E10 加速时间2 E10 ACC TIME 2 0.01 - 3600 s 0.01 6.00 ∨E11 减速时间 2 E11 DEC TIME 2 0.01 - 3600 s 0.01 6.00 ∨E12 加速时间 3 E12 ACC TIME 3 0.01 - 3600 s 0.01 6.00 ∨E13 减速时间 3 E13 DEC TIME 3 0.01 -3600 s 0.01 6.00 ∨E14 加速时间 4 E14 ACC TIME 4 0.01 - 3600 s 0.01 6.00 ∨E15 减速时间 4 E15 DEC TIME 4 0.01 - 3600 s 0.01 6.00 ∨E16 未使用 E16 DRV TRQ 2 数据保护 - - - -E17 未使用 E17 BRK TRQ 2 数据保护 - - - -E18 未使用 - - - - - -E19 未使用 - - - - - -E20 Y1 端子功能选择 E20 Y1 FUNC 运行中频率到达的频率检测欠电压停止中转矩控制检测制动驱动转矩限制中未使用过载预报面板运行中停止中运行准备中未使用未使用未使用未使用端子功能用未使用未使用未使用未使用未使用跳闸原因显示信号跳闸原因显示信号跳闸原因显示信号跳闸原因显示信号冷却风扇控制未使用万用散热片过热预报未使用未使用频率检测过载预报未使用速度有信号制动控制信号加速中减速中速度一致制动控制信号 - - 0 ×E21 Y2 端子功能选择 E21 Y2 FUNC - - 38 ×E22 Y3 端子功能选择 E22 Y3 FUNC - - 39 ×E23 Y4 端子功能选择 E23 Y4 FUNC - - 6 ×E24 Y5A Y5C 端子(RY输出) E24 Y5 FUNC - - 6 ×E25 Y5RY 动作模式 E25 Y5RY MODE 0:用ON 信号激磁1:用OFF信号激磁 - - 0 -E26 未使用 - - - - - -E27 未使用 - - - - - -E28 未使用 - - - - - -E29 未使用 - - - - - -E30 速度一致(FAR)(检出值) E30 FAR HYSTR 0.0 - 10.0 Hz 0.1 2.5 ∨E31 频率检测(FDT)(动作值) E31 FDT LEVEL 0.0 - 120.0 Hz 0.1 60.0 ∨E32 频率检测(FDT)(滞后幅值) E32 FDT HYSTR 0.0 - 30.0 Hz 0.1 0 ∨E33 过载预报动作选择 E33 OL WARNING 0:电子热继电器1:输出电流 - - 0 ∨E34 过载预报动作值 E34 OL LEVEL 变频器额定电流的5 - 200 % 0.01 *1) ∨E35 过载预报定时器时间 E35 OL TIMER 0.0 - 60.0 s 0.1 10.0 ∨E36 频率检测2(FDT2)动作值 E36 FDT2 LEVEL 0.0 - 120 Hz 0.1 60.0 ∨E37 过载预报2 动作值 E37 OL2 LEVEL 变频器额定电流的5 - 200 % 0.01 *1) ∨E38 未使用 - - - - - -E39 未使用 - - - - - -E40 显示系数A E40 COEF A 0.00 - 200.0 - 0.01 100.0 ∨E41 显示系数B E41 COEF B -100.00 - - -100.00 ∨设定不能修改E42 显示滤波器 E42 DISPLAYFL 0.0 - 5.0 s 0.1 0.5 ∨E43 LDE 监示器(显示选择) E43 LDE MNTR 0:速度调节器设定值[BSR] 1:输出频率2:频率设定值3:输出电流4:输出电压5:电机转速6:线速度7:负载转速8:转矩运算值9:耗电10:转矩偏置平衡调整 [BTBB] 11:转矩偏置平衡调整 [BTBB]12:转矩偏置增益调整 [BTBG] - - 0 ∨ E44 LCD 监示器(停止显示) E44 LCD MNTR 2 0:设定值显示1:输出值显示 - - 0 ∨ 变频器停止时的LED 显示内容的设定E45 LCD 监示器显示选择 E45 LCD MNTR 0:操作指导显示画面1:条形图(输出频率,输出电流,输出转矩) - - 0 ∨ 以变频器额定电流作基准显示 E46 LCD 监示器语种选择 E46 LANGUAGE 0:日本语1:英语2:德语3:法语4:西班牙语5:意大利语 - - 0 ∨E47 LCD 监示器对比度调整 E47 CONTRAST 0(浅) - 10(深) - - 5 ∨三、控制功能功能码 名称 LCD 画面显示 可设定范围 单位 最小单位 出厂设定 运行时变更 备注 C01 频率跳越 1 C01 JUMP Hz1 0 - 120 Hz 1 0 ∨C02 频率跳越 2 C02 JUMP Hz2 0 - 120 Hz 1 0 ∨C03 频率跳越 3 C03 JUMP Hz3 0 - 120 Hz 1 0 ∨C04 频率跳越幅值 C04 JUMP HYSTR 0 - 30 Hz 1 60 ∨C05 多段频率 1 C05 MULTI Hz-1 0.00 - 120.00 Hz 0.01 0.00 ∨C06 多段频率 2 C06 MULTI Hz-2 0.00 - 120.00 Hz 0.01 0.00 ∨C07 多段频率 3 C07 MULTI Hz-3 0.00 - 120.00 Hz 0.01 0.00 ∨C08 多段频率 4 C08 MULTI Hz-4 0.00 - 120.00 Hz 0.01 0.00 ∨C09 多段频率 5 C09 MULTI Hz-5 0.00 - 120.00 Hz 0.01 0.00 ∨C10 多段频率 6 C10 MULTI Hz-6 0.00 - 120.00 Hz 0.01 0.00 ∨C11 多段频率 7 C11 MULTI Hz-7 0.00 - 120.00 Hz 0.01 0.00 ∨C12 多段频率 0 C12 MULTI Hz-8 0.00 - 120.00 Hz 0.01 0.00 ∨C13 蓄电池运行速度 C13 MULTI Hz-9 0.00 - 120.00 Hz 0.01 0.00 ∨ C14 未使用 C14 MULTI Hz-10 数据保护 - - - -C15 未使用 C15 MULTI Hz-11 数据保护 - - - -C16 未使用 C16 MULTI Hz-12 数据保护 - - - -C17 未使用 C17 MULTI Hz-13 数据保护 - - - -C18 未使用 C18 MULTI Hz-14 数据保护 - - - -C19 未使用 C19 MULTI Hz-15 数据保护 - - - -C20 点动频率 C20 JOG Hz 0.00 - 120.00 Hz 0.01 5.00 ∨C21 未使用 C21 PATTERN 数据保护 - - - -C22 未使用 C22 STAGE 1 数据保护 - - - -C23 未使用 C23 STAGE 2 数据保护 - - - -C24 未使用 C24 STAGE 3 数据保护 - - - -C25 未使用 C25 STAGE 4 数据保护 - - - -C26 未使用 C26 STAGE 5 数据保护 - - - -C27 未使用 C27 STAGE 6 数据保护 - - - - C28 未使用 C28 STAGE 7 数据保护 - - - -C29 未使用 - - - - - - C30 未使用 C30 FREQ CMD 2 数据保护 - - - -C31 模拟输入(端子12) C31 OFFSET 12 -100.0 -- +100.0 % 0.1 0.0 ∨ C32 偏值调整(端子C1) C32 OFFSET C1 -100.0 -- +100.0 % 0.1 0.0 ∨ C33 模拟输入滤波器 C33 REF FILTER 0.00 -- 5.00 s 0.01 0.05 ∨四、电动机1 参数功能码 名称 LCD 画面显示 可设定范围 单位 最小单位 出厂设定 运行时变更 备注 P01 电机1极数 P01 M1 POLES 2 - 14 极 2 4P02 电机1容量 P02 M1 CAP 0.01 - 45.00 KW 0.01 *1)P03 电机1额定电流 P03 M1 -Ir 0.00 - 2000 A 0.01 *1)P04 电机1自整定 P04 M1 TUN 1 0:不动作1:动作(电机停止状态下整定%R1,%X)2:动作(电机旋转状态下整定%R1,%X) - - 0P05 电机1在线自整 P05 M1 TUN 2 0:不动作1:动作 - - 0P06 电机1空载电流 P06 M1 -Io 0.00 - 2000 A 0.01 *1)P07 电机1%R1 P07 M1 -%R1 0.00 - 50.00 % 0.01 *1) ∨P08 电机1%X P08 M1 -%X 0.00 - 50.00 % 0.01 *1) ∨P09 电机1转差补偿量 P09 SLIP COMP 1 0.00 - 15.00 Hz - 0.00 ∨五、高级功能功能码名称LCD 画面显示可设定范围单位最小单位出厂设定运行时变更备注H01未使用------H02未使用------H03数据初始化H03 DATA INIT0:使用说明书设定值 1:初始值(出厂设定值) --H04未使用H04 AUTO-RESET数据保护----H05未使用H05 RESET INF数据保护----H06冷却风扇ON/OFF控制H06 FAN STOP0:不动作1:动作--∨H07未使用H07 ACC PTN数据保护----H08未使用H08 REV LOICK数据保护----H09未使用H09 START MODE 数据保护----H10未使用H10 ENERGY SAV 数据保护----H11减速模式H11 DEC MODE 0:常规减速1:自由运行--∨H12瞬时过电流限制H12 INST CL0:不动作1:动作--H13未使用H13 RESTART t数据保护----H14电流限制时频率降低率H14 FALL RATE0.00 - 100.00Hz/s0.0110.00∨H15未使用H15 HOLD V数据保护----H16未使用H16 SELFHOLD t数据保护----H17未使用-----H18转矩控制动作选择H18 TRQ CTRL0:不动作1:端子12(模拟输入)转矩指令(无极性)(0 - +10V/0 - 200%) 2:端子12(模拟输入)转矩指令(无极性)(0 - 10V/0- 200%) 3:端子12(模拟输入)转矩偏置(无极性)(0 - 10V/0- 100%) 4:端子C1(模拟输入)转矩偏置(无极性)(4 - 20mA/0 - 100%) --H19未使用H19 AUT RED-----H20未使用H20 PID MODE-----H21未使用H21 FB SIGNAL----H22未使用H22 P-GAIN-----H23未使用H23 I-GAIN-----H24未使用H24 D-GAIN-----H25未使用H26PTC 热敏电阻动作选择H26 PTC MODE0:不动作1:动作-∨H27PTC 热敏电阻动作值H27 PTC LEVEL0.00 - 5.00V0.011.60∨H28未使用H28 DROOP数据保护----H29未使用------H30链接功能动作选择H30 LINK FUNK0 - 3-∨H31RS485设定站址H31 RS485 ADDRESS1 - 31-11H32RS485设定发生出错时动作选择H32 MODE ON ER0 - 3--∨H33RS485设定出错处理定时器时间H33 TIMER0.0 - 60.0s0.12.0∨H34RS485设定传送速度H34 BAUD RATE0 - 4--1H35RS485 数据长度选择H35 LENGTH0: 8bit 1:7bit--∨H36RS485 奇偶位选择H36 PARITY0 - 2--H37RS485 停止位选择H37 STOP BITS0:2bit 1:1bit--∨H38RS485 检测通信中断时间H38 NO RES t0:无检测1:1 -60s1∨RS485 间隔响应时间H39 INTERVAL0.00 - 100s0.010.01∨六、电动机2参数功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注A01 未使用 A01 MAX Hz-2 数据保护 - - - -A02 未使用 A02 BASE Hz-2 数据保护 - - - -A03 未使用 A03 RATED V-2 数据保护 - - - -A04 未使用 A04 MAX V-2 数据保护 - - - -A05 未使用 A05 TRQ BOOST 2 数据保护 - - - -A06 未使用 A06 ELCTRN OL 2 数据保护 - - - -A07 未使用 A07 OL LEVET 2 数据保护 - - - -A08 未使用 A08 TIME CNST 2 数据保护 - - - -A09 未使用 A09 TRQVECTOR 2 数据保护 - - - -A10 未使用 A10 M2 POLES 数据保护 - - - -A11 未使用 A11 M2-CAP 数据保护 - - - -A12 未使用 A12 M2-Ir 数据保护 - - - -A13 未使用 A13 M2 TUN 1 数据保护 - - - -A14 未使用 A14 M2 TUN 2 数据保护 - - - -A15 未使用 A15 M2-To 数据保护 - - - -A16 未使用 A16 M2-%R1 数据保护 - - - -A17 未使用 A17 M2-%X 数据保护 - - - -A18 未使用 A18 SLIP COMP 2 数据保护 - - - -七、选项功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注o01 选择速度指令方式 o01 选项01 0:标准1:矢量控制 - - 1o02 速度指令滤波器时间常数 o02 选项02 0.000 - 5.000 s 0.001 0.020 ∨o03 编码器脉冲数 o03 选项03 20 - 3000 P 1 1024o04 ASR P常数(高速时) o04 选项04 0.01 - 200.00 倍 0.01 40.00 ∨o05 ASR I常数 o05 选项05 0.000 - 5.000 倍 0.001 0.003 ∨o06 速度检测用滤波器时间常数 o06 选项 06 0.000 - 5.000 - 0.001 0.003 ∨ o07 ASR P 常数切换频率1 o07 选项 07 0 - 120 Hz 1 5 ∨o08 ASR P 常数切换频率 2 o08 选项 08 0 -120 Hz 1 10 ∨o09 ASR P 常数(低速时) o09 选项 09 0.01 - 200.00 倍 0.01 40.00 ∨o10 多段速度指令一致定时器 o10 选项 10 0.000 - 0.100 s 0.001 0.005 ∨o11 加减速时间 9 o11 选项 11 0.01 - 3600 s 0.01 6.00 ∨o12 加减速时间 10 o12 选项 12 0 - 50 % 1 0o13 S 字设定 1 o13 选项 13 0 - 50 % 1 0o14 S 字设定 2 o14 选项 14 0 - 50 % 1 0o15 S 字设定 3 o15 选项 15 0 - 50 % 1 0o16 S 字设定 4 o16 选项 16 0 - 50 % 1 0o17 S 字设定 5 o17 选项 17 0 - 50 % 1 0o18 S 字设定 6 o18 选项 18 0 - 50 % 1 0o19 S 字设定 7 019 选项 19 0 - 50 % 1 0o20 S 字设定 8 o20 选项 20 0 - 50 % 1 0o21 S 字设定 9 o21 选项 21 0 - 50 % 1 0o22 S 字设定 10 o22 选项 22 0 - 50 % 1 0o23 运行指令一致定时器 o23 选项 23 0.000 - 0.100 s 0.001 0.000 ∨o24 转矩偏置起动定时器 o24 选项 24 0.00 - 1.00 s 0.01 0.2 ∨o25 制动释放定时器 o25 选项 25 0.00 - 5.00 s 0.01 0.1 ∨o26 制动抱闸定时器 o26 选项 26 0.00 - 5.00 s 0.01 0.1 ∨o27 速度一致检测幅 o27 选项 27 0.0 - 25.0 % 0.01 0.1 ∨o28 速度一致OFF 延迟 o28 选项 28 0.00 - 10.00 s 0.01 0.10 ∨o29 控制开关 o29 选项 29 0 - 3 - 1 0o30 Di 转矩偏置 0 o30 选项 30 -200 - +200 % 1 0 ∨o31 Di 转矩偏置 1 o31 选项 31 -200 - +200 % 1 0 ∨o32 Di 转矩偏置 2 o32 选项 32 -200 - +200 % 1 0 ∨o33 Di 转矩偏置 3 o33 选项 33 -200 - +200 % 1 0 ∨o34 Di 转矩偏置 4 o34 选项 34 -200 - +200 % 1 0 ∨o35 Ai 转矩偏置驱动侧 o35 选项 35 0.0 - 200.0 % 0.1 100.0 ∨o36 增益制动侧 o36 选项 36 0.0 - 200.0 % 0.1 100.0 ∨o37 转矩指令滤波器时间常数 o37 选项 37 0.000 - 5.000 s 0.001 0.000 ∨o38 起动时间 o38 选项 38 0.00 - 10.00 s 0.01 0.00o39 选择速度 0 o39 选项 39 000 - 111 - - 000o40 选择速度 1 o40 选项 40 000 -111 - - 001o41 选择速度 2 o41 选项 41 000 - 111 - - 010o42 选择速度 3 o42 选项 42 000 - 111 - - 011o43 选择速度 4 o43 选项 43 000 - 111 - - 100o44 选择速度5 o44 选项44 000 - 111 - - 101o45 选择速度6 o45 选项45 000 - 111 - - 110o46 选择速度7 046 选项46 000 - 111 - - 111富士FRE G11UD变频器故障代码表报警名称键盘面板显示动作内容LEDLCD过电流OC1OC DURING ACC加速时电动机过电流，输出电路相间或对地短路，变频器输出电流瞬时值超过过电流检出值时，过电流保护功能动作。
