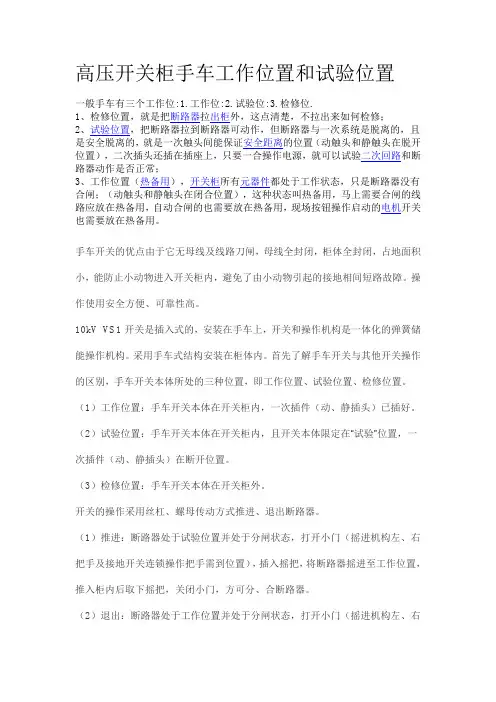

高压开关柜手车工作位置和试验位置一般手车有三个工作位:1.工作位:2.试验位:3.检修位.1、检修位置，就是把断路器拉出柜外，这点清楚，不拉出来如何检修；2、试验位置，把断路器拉到断路器可动作，但断路器与一次系统是脱离的，且是安全脱离的，就是一次触头间能保证安全距离的位置（动触头和静触头在脱开位置），二次插头还插在插座上，只要一合操作电源，就可以试验二次回路和断路器动作是否正常；3、工作位置（热备用），开关柜所有元器件都处于工作状态，只是断路器没有合闸；（动触头和静触头在闭合位置），这种状态叫热备用，马上需要合闸的线路应放在热备用，自动合闸的也需要放在热备用，现场按钮操作启动的电机开关也需要放在热备用。
手车开关的优点由于它无母线及线路刀闸，母线全封闭，柜体全封闭，占地面积小，能防止小动物进入开关柜内，避免了由小动物引起的接地相间短路故障。
操作使用安全方便、可靠性高。
10kV VS1开关是插入式的，安装在手车上，开关和操作机构是一体化的弹簧储能操作机构。
采用手车式结构安装在柜体内。
首先了解手车开关与其他开关操作的区别，手车开关本体所处的三种位置，即工作位置、试验位置、检修位置。
（1）工作位置：手车开关本体在开关柜内，一次插件（动、静插头）已插好。
（2）试验位置：手车开关本体在开关柜内，且开关本体限定在“试验”位置，一次插件（动、静插头）在断开位置。
（3）检修位置：手车开关本体在开关柜外。
开关的操作采用丝杠、螺母传动方式推进、退出断路器。
（1）推进：断路器处于试验位置并处于分闸状态，打开小门（摇进机构左、右把手及接地开关连锁操作把手需到位置），插入摇把，将断路器摇进至工作位置，推入柜内后取下摇把，关闭小门，方可分、合断路器。
（2）退出：断路器处于工作位置并处于分闸状态，打开小门（摇进机构左、右把手及接地开关连锁操作把手需到位置），插入摇把，将断路器摇出至试验位置，取下摇把，关闭小门，方可分、合断路器。
6kv高压开关柜工作原理
6kv高压开关柜是一种用于接通、断开或切换高压电路的设备，工作原理如下：
1. 高压开关柜采用真空瓷瓶断路器或硫化氢断路器作为主要的断路设备。
当需要接通或断开高压电路时，断路器内的金属触头会被控制器或操作人员操作，使断路器关闭或打开。
2. 当断路器关闭时，高压开关柜内的主要照明电路会提供照明，同时提供其他附加功能，如仪表和继电器供电。
3. 高压开关柜还配备了必要的保护和控制设备，如电压变压器、电流互感器、继电器等。
这些设备可以监测电路的电压、电流和其他参数，并触发相关动作，以保护电路的安全运行。
4. 高压开关柜还可能配备辅助开关和信号传输设备，用于远程控制和监测高压电路。
总之，高压开关柜通过控制和操作断路器以及配备相应的保护和控制设备，实现对高压电路的安全接通、断开和切换。
关于10KV高压开关柜更新的建议一、我公司开闭所现在有22面高压开关柜，因不符合生产使用要求，在2008年对其进行了改造，改造方式采用增加真空断路器，增加微电脑保护器的方式。
1、当时改造并未完成，直到现在13面柜增加了断路器，另外9面柜未增加断路器，13面柜中有2面柜断路器有问题（且该型号断路器也属淘汰产品），9面柜操作回路有问题，停送电必须打开柜门进行操作，相当不安全。
2、改造后，所有微电脑保护器未投入使用（经春检试验现有保护器根本不能使用）。
因此，我矿现有供电系处于无保护运行状态，运行状态相当不安全。
3、现有高压配电柜虽是07年生产的产品，却属落后淘汰产品，不符合国家有关技术要求。
二、我公司10KV开闭所现用高压开关柜（GG-1A）存在以下主要安全隐患：1、柜体防护等级达不到，标准要求为外壳：IP4X 隔室间：IP2X。
2、额定时间达不到，标准要求为分闸时间：≦60ms 合闸时间:≦60ms 三相分闸不同期：≦2ms 三向合闸不同期：≦2ms 合闸弹跳：≦2ms。
3、柜体中没有独立的断路器室、电缆室、母线室、继电器仪表室。
（改装后真空断路器和母线之间没有隔离）。
4、开关柜实现不了五防功能（防止误分、误合断路器；防止带负荷分、合隔离开关；防止带电（挂）合接电线（接地开关）；防止带接地线合断路器；防止误入带电间隔等）。
5、所有保护装置和带电显示装置已坏。
6、国家规定煤矿电能实现分级计量，而我公司现用开关柜不能实现此功能。
7、不能实现电动停送电功能，每次停送电时间长，而且隔离刀闸合闸比较困难，延长了送电时间；不符合《煤矿安全规程》，在规定时间内（10分钟内）主风机不能正常起动。
8、现用高压开关柜机械寿命已缩短。
9、配件采购困难，部分配件现已停产。
10、现有开关柜安全性能过低，国家随时都可能强制淘汰。
三、改造和更换高压开关柜的比较：1、如果利用我公司现有的开关柜进行改造，必须加装断路器，重新更换保护装置，重新完善微电脑保护装置（实现五防功能），实际上也就是开关柜的外壳和隔离换向开关可以使用（隔离换向开关必须修理），其他都必须更换，另需加装电能计量装置，每台开关柜改造费用约需3万元，合计为60万左右。
