初中初三物理《电和磁》总结及试题含答案

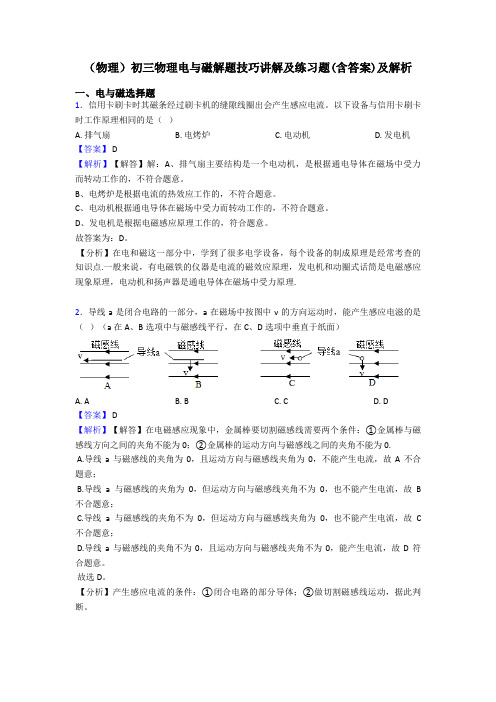

（物理）初三物理电与磁解题技巧讲解及练习题(含答案)及解析一、电与磁选择题1．信用卡刷卡时其磁条经过刷卡机的缝隙线圈出会产生感应电流。

以下设备与信用卡刷卡时工作原理相同的是（）A. 排气扇B. 电烤炉C. 电动机D. 发电机【答案】 D【解析】【解答】解：A、排气扇主要结构是一个电动机，是根据通电导体在磁场中受力而转动工作的，不符合题意。

B、电烤炉是根据电流的热效应工作的，不符合题意。

C、电动机根据通电导体在磁场中受力而转动工作的，不符合题意。

D、发电机是根据电磁感应原理工作的，符合题意。

故答案为：D。

【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电滋的是（）（a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面）A. AB. BC. CD. D【答案】 D【解析】【解答】在电磁感应现象中，金属棒要切割磁感线需要两个条件：①金属棒与磁感线方向之间的夹角不能为0；②金属棒的运动方向与磁感线之间的夹角不能为0.A.导线a与磁感线的夹角为0，且运动方向与磁感线夹角为0，不能产生电流，故A不合题意；B.导线a与磁感线的夹角为0，但运动方向与磁感线夹角不为0，也不能产生电流，故B 不合题意；C.导线a与磁感线的夹角不为0，但运动方向与磁感线夹角为0，也不能产生电流，故C 不合题意；D.导线a与磁感线的夹角不为0，且运动方向与磁感线夹角不为0，能产生电流，故D符合题意。

故选D。

【分析】产生感应电流的条件：①闭合电路的部分导体；②做切割磁感线运动，据此判断。

3．下列现象中，电能转化为机械能的是（）A. 磁场对电流作用B. 通电导体具有磁性C. 把声信息转换成电信息D. 电磁感应现象【答案】 A【解析】【解答】A.磁场对电流有力的作用，即通有电流的导体在磁场中受力运动，因此将电能转化为机械能，故A符合题意；B.通电导体有磁性，这是电流的磁效应，将电能转化为磁能，故B不合题意；C.把声信息转化为电信息，是将机械能转化为电能，故C不合题意；D.电磁感应现象将机械能转化为电能，故D不合题意。

【物理】初三物理电与磁常见题型及答题技巧及练习题(含答案)及解析一、电与磁选择题1．如图1是我国具有世界先进水平的反潜巡逻机，机尾的“棍子”叫做磁异探测器，它能将潜艇经过的海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列四幅图中，所涉及的物理原理与磁异探测器相同的是（）A. 甲图可探究磁场对通电导体产生力的作用B. 乙图可探究电流周围存在磁场C. 丙图可探究磁能生电D. 丁图利用超声波的反射制成声呐可确定潜艇的位置【答案】C【解析】【解答】解：由题可知，磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，即磁异探测器所涉及的物理原理为电磁感应现象；A、图甲可探究磁场对通电导体产生力的作用，是电动机的原理，故A不合题意；B、图乙的实验是探究通电螺线管周围存在磁场，运用了电流的磁效应，故B不合题意；C、图丙中，开关闭合后，在外力作用下使导体左右移动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，表示磁能生电．故C符合题意；D、图丁是利用回声定位确定物体的位置，故D不合题意．故选C．【分析】磁异探测器最终将信号转换为变化的电流，因此是一个发电机，分析下面四幅图，找出发电机的原理即可．2．KTV丰富了人们的业余文化生活，唱歌时用的麦克风（动圈式话筒）如图所示，它的工作原理是：对着话简说话时，话简将声音转变为随声音变化的电流，然后经扬声器（喇叭）还原为声音。

麦克风工作原理与下列装置的工作原理相同的是（）A. B. C. D.【答案】 C【解析】【解答】对着话筒说话时，话筒将声音转变为随声音变化的电流，即将声能转化为电能，是电磁感应现象；电磁感应现象是发电机的原理，C图符合题意，A、B、D不符合题意。

故答案为：C。

【分析】A、通电是电磁铁有磁性，断电时无磁性；B、奥斯特实验说明电流的周围有磁场；C、电磁感应现象：闭合电路的一部分导体在磁磁场里做切割磁感线的运动时，导体中就会产生电流的现象；D、磁场对通电导体由力的作用。

初三物理电与磁试题及答案一、选择题（每题2分，共20分）1. 电流通过导体时，会产生磁场，这种现象称为：A. 电流的热效应B. 电流的磁效应C. 电流的化学效应D. 电流的光效应答案：B2. 奥斯特实验证明了：A. 电流的磁效应B. 磁场对电流的作用C. 磁场对电荷的作用D. 电流的热效应答案：A3. 通电导体在磁场中受到的力的作用方向与哪些因素有关？A. 电流方向B. 磁场方向C. 导体长度D. 电流方向和磁场方向答案：D4. 电磁铁的磁性强弱与下列哪个因素无关？A. 电流大小B. 线圈匝数C. 铁芯有无D. 导体材料答案：D5. 电动机的工作原理是：A. 电磁感应B. 电流的磁效应C. 电流的热效应D. 电流的化学效应答案：A6. 直流电动机的换向器的作用是：A. 改变电流大小B. 改变电流方向C. 改变磁场强度D. 改变磁场方向答案：B7. 电磁感应现象是下列哪位科学家发现的？A. 牛顿B. 法拉第C. 欧姆D. 安培答案：B8. 发电机的工作原理是：A. 电流的磁效应B. 电流的热效应C. 电流的化学效应D. 电磁感应答案：D9. 根据右手定则，当导体切割磁力线时，导体中产生的感应电流方向与：A. 导体运动方向相同B. 导体运动方向相反C. 磁场方向相同D. 磁场方向相反答案：B10. 通电导体在磁场中受到的力的大小与下列哪个因素无关？A. 电流大小B. 磁场强度C. 导体长度D. 导体材料答案：D二、填空题（每空1分，共10分）11. 电流的磁效应最早是由________发现的。

答案：奥斯特12. 通电导体在磁场中受到的力的大小与电流大小、磁场强度以及导体长度有关，其关系可以用公式________表示。

答案：F = BIL13. 电磁铁的磁性强弱与电流大小、线圈匝数以及有无铁芯有关，其中电流越大，线圈匝数越多，铁芯存在时，电磁铁的磁性越________。

答案：强14. 电动机是将________能转化为机械能的设备。

初三物理电与磁试题答案及解析1.奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了电磁感应现象进一步揭示了电与磁的联系，开辟了人类的电气化时代。

下列有关电磁现象的说法正确的是（）A．导体在磁场中运动一定产生感应电流B．电磁波在真空中无法传播C．通电导体受到磁场的作用力与磁场方向无关D．通电导体周围一定存在磁场【答案】D【解析】A、闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流；故A错误；B、电磁波的传播不需要介质，可以在真空中传播，故B错误；C、通电导体在磁场中的受力方向跟电流方向和磁场方向有关；故C错误；D、奥斯特实验证明了：通电导体周围一定存在磁场，故D正确；故选D。

【考点】奥斯特实验，电磁感应现象，电磁波的传播，通电导体在磁场中的受力2.如图所示，是一种监控洪水水位的自动报警器原理图，当水位没有达到金属块A时，灯亮；当水位达到金属块A时，________灯亮。

【答案】绿红【解析】首先应弄清图中所示的自动报警器工作原理：当水位到达A时，由于一般水具有导电性，那么电磁铁所在电路被接通，吸引衔铁向下，从而接通红灯所在电路，此时红灯亮，而绿灯不亮．当水位没有达到A时，电磁铁没有磁性，只有绿灯亮；当水位到达A时电路接通，电磁继电器有磁性，且根据右手定则知上端为S极，衔铁就会在电磁力吸引的作用下与红灯接通，红灯亮；该报警器的红、绿灯不会同时亮．【考点】电磁铁的应用3.下图是有关电与磁实验的装置图，其中能说明发电机工作原理的是【答案】A【解析】判断发电机和电动机的原理图的依据是看外电路中有无电源，如果外电路中有电源，是电动机，没有电源，是发电机，所以A是发电机，D是电动机；B是奥斯特实验，揭示了电流的磁效应；C是电磁铁的原理。

【考点】电与磁4.关于电磁现象，下列说法中正确的是A．奥斯特实验说明电流周围存在磁场B．电动机能够把电能转化为机械能C．改变电磁铁线圈的匝数，电磁铁的磁性强弱就会改变D．导体在磁场中做切割磁感线运动时，导体中就会产生感应电流【答案】AB【解析】奥斯特实验揭示了电流的磁效应，说明电流周围存在磁场，A对；电动机是把电能转化成机械能的，B对；电磁铁磁性的强弱不仅和匝数有关，还和电流有关，所以改变匝数，不一定能改变电磁铁磁性强弱，C错；闭合回路的一部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流，D错。

初中物理电与磁知识点总结含答案一、电与磁压轴实验培优题1．如图所示，是某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图。

⑴要改变电磁铁线圈中的电流大小，可通过_________________________来实现；要判断电磁铁的磁性强弱，可观察____________________________来确定。

⑵下表是该组同学所做实验的记录：①．比较实验中的1、2、3（或4、5、6），可得出的结论是：__________________________；②．比较实验中的1和4（或2和5或3和6），可得出的结论是：________________________；⑶、在与同学们交流讨论时，另一组的一个同学提出一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”①．你对此猜想是：____________________________________；②．现有大小不同的两根铁芯，利用本题电路说出你验证猜想的方法：_______________ 2．(1)如图所示，赤道表面地磁感线与水平地面平行指向北方，导线与能测微弱电流的电流表组成闭合电路，下列哪种操作可让电流表指针摆动？（______）(2)科学家猜测，A地海龟在春季是利用地磁场(如图)向南返回出生地，以下为相关研究．①在春季A地某屏蔽磁场的实验室中，无磁场环境下海龟无固定游向；当把海龟置于模拟地磁场中(用如图简化示意)，图中1为磁体N极，2为磁体____极，按科学家猜测，海龟应向____游动(选填“左”、“右”)．②地磁场在缓慢变化，科学家每年记录海龟出生地筑巢地点移动的方向，并追踪地磁场的微小移动方向，发现_____，现象符合猜测．3．如图所示，在“探究电磁铁磁性强弱与电流大小关系”的实验中，某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变。

（1）以下是他的部分实验步骤：①断开开关S，按图组装实验电路，将滑动变阻器的滑片置于最_______（选填“左”或“右”）端。

九年级物理电与磁专项小结及答案一、选择题1．在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A. 灯不亮，电铃响B. 灯不量，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响【答案】 A【解析】【解答】解：当控制电路的开关S闭合时，控制电路中有电流，电磁铁具有磁性，吸引衔铁，动触头和下面电路接通，电铃工作，和上面的电路断开，所以电灯不亮。

故答案为：A【分析】结合电磁继电器的工作原理分析解答即可.2．如图所示，一螺线管的右端放着一颗可自由转动的小磁针，闭合开关S前小磁针处于静止，闭合开关S后，小磁针的N极将（）A. 向左偏转B. 向右偏转C. 仍然静止D. 无法判断【答案】 A【解析】【解答】解：从图可知，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管左端是N 极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针N极向左转动．故选A．【分析】首先由安培定则可以判断出螺线管的磁极，则由磁极间的相互作用可得出小磁针静止时的N、S极的指向．3．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A. S1断开，滑片P在图示位置B. S1闭合，滑片P在图示位置C. S1闭合，滑片P在滑动变阻器最右端D. S1闭合，滑片P在滑动变阻器最左端【答案】D【解析】【解答】解：A、S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I= 可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；BCD、闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I= 可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确．故选D．【分析】闭合S2时，指示灯与GMR串联，电压表测GMR两端的电压，闭合S1时，电磁铁有磁性，根据GMR与磁性之间的关系判断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用P=I2R可知指示灯功率的变化，进一步判断亮暗的变化．4．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．5．图展示了我国古代劳动人民的智慧成果，对其中涉及的物理知识，说法错误的是（）A. 孔明灯在上升过程中，只受浮力B. 紫砂壶属于连通器C. 司南能够指南北是利用了磁体受地磁场的作用D. 正在发声的编钟在振动【答案】 A【解析】【解答】解：A、孔明灯在上升过程中，不但受到浮力而且受到重力的作用，A不符合题意；B、紫砂壶的壶嘴和壶身上端开口，底部相互连通，是利用连通器的原理，B符合题意；C、司南指示南北方向是因为受到了地磁场的作用，C符合题意；D、一切发声的物体都在振动，所以正在发声的编钟在振动，D符合题意。

第八章电与磁一、磁现象1.磁性：磁铁能吸引铁、钴、镍等物质，磁铁的这种性质叫做磁性。

2.磁体：具有磁性的物质叫做磁体。

分类：软磁体：软铁人造磁体：条形磁体、蹄型磁体、小磁体、环形磁体硬磁体（永磁体）：钢天然磁体3.磁极：磁体上磁性最强的部分（任一个磁体都有两个磁极且是不可分割的）（1）两个磁极：南极（S）指南的磁极叫南极，北极（N）指北的磁极叫北极。

（2）磁极间的相互作用规律：同名磁极互相排斥，异名磁极互相吸引。

4.磁化（1）概念：使原来没有磁性的物体获得磁性的过程。

（2）方法：用一个磁体在磁性物体上沿同一方向摩擦，就可使这个物体变成磁体。

5.应用：记忆材料：磁盘、硬盘、磁带、银行卡等发电机（电动机）：磁悬浮列车、磁化水机、冰箱门磁性封条等二、磁场1.磁场（1）概念：在磁体周围存在的一种物质，能使磁针偏转，这种物质看不见，摸不到，我们把它叫做磁场。

（2）基本性质：磁场对放入磁场中的磁体产生磁力的作用。

（3）磁场的方向：规定——在磁场中的任意一点，小磁针静止时，N即所指的方向就是那点的磁场方向。

注意——在磁场中的任意一个位置的磁场方向只有一个。

2.磁感线（1）概念：为了形象地描述磁场，在物理学中，用一些有方向的曲线把磁场的分布情况描述下来，这些曲线就是磁感线。

（2）方向：为了让磁感线能反映磁场的方向，我们把磁感线上都标有方向，并且磁感线的方向就是磁场方向。

（3）特点：①磁体外部的磁感线从N极出发回到S极。

（北出南入）②磁感线是有方向的，磁感线上任何一点的切线方向与该点的磁场方向一致。

③磁感线的分布疏密可以反映磁场磁性的强弱，越密越强，反之越弱。

④磁感线是空间立体分布，是一些闭合曲线，在空间不能断裂，任意两条磁感线不能相交。

（4）画法：3.地磁场（1）概念：地球周围存在着磁场叫做地磁场。

（2）磁场的N极在地理的南极附近，磁场的S极在地理的北极附近。

（3）应用：鸽子、绿海龟（利用的磁场导航）（4）磁偏角：首先由我国宋代的沈括发现的。

初三物理电与磁题20套(带答案)及解析一、电与磁选择题1．以下是对电与磁部分四幅图的分析，其中错误的是（）A. 如图装置闭合电路后磁针会偏转，说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验，说明通电导体周围存在磁场（即电流能产生磁场），A不符合题意。

B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，B 不符合题意。

C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计的指针发生偏转，根据这个原理可制成发电机，C不符合题意。

D、动圈式话筒是根据电磁感应原理工作的，D错误，符合题意。

故答案为：D。

【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．4．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。

新课标沪科版初中初三物理《电和磁》总结及精选试题（含答案）一•教学内容：电和磁总结基本要求：1.通过对具体知识点的复习，唤起同学们对所学的知识的回忆。

2.通过总结与复习，使同学们对所学知识形成知识体系。

3.通过具体的例题讲评，提高同学们利用知识来解决实际问题的能力。

重点内容：知识体系的形成、应用能力的提高。

难点内容：灵活应用所学知识来解决生活中的常见问题。

重点、难点解析一.简单的磁现象知识要点：1.知道什么是磁性、磁体和磁极。

2.知道磁体有吸铁性和指向性。

3.知道磁极间的相互作用规律。

4.知道磁化现象，知道软磁体和永磁体。

5.能判断物体有无磁性及磁体的极性。

重点知识解析：1.磁体具有吸引铁、钴、镍等物质的性质，我们称其为磁性。

磁体上磁性最强的部分叫磁极，磁体有两个磁极，即南极（S极）和北极（N极）。

磁体总有两极：自然界中的磁体总有N和S两个磁极。

如图1所示，一根条形磁铁断为三截以后，立即变成三根磁铁，每一段都有N、S极。

只有单个磁极的磁体在自然界里是不存在的。

[N 5图12.磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引。

我们可以通过磁体的吸铁（钴、镍）性、指向性和磁极间的相互作用规律来判断一个物体是否具有磁性。

3.判别磁极极性的方法：将小磁针靠近磁体，就能判别磁铁的极性。

如图2所示，由静止在磁体旁小磁针甲的指向，可以断定条形磁铁的A端是N极，B端是S极；同时也可以判定小磁针乙的左端是N极，右端是S极。

甲A BO乙4.磁化：使原来不具有磁性的物体获得磁性的过程。

.磁场和磁感线知识要点：1.知道磁体周围存在磁场，知道磁场的基本性质和磁场具有方向性。

2.知道可用磁感（应）线来形象地描述磁场。

3.会画条形磁体和蹄形磁体周围的磁感线的分布。

重点知识解析：1.磁场：磁体的周围存在着一种叫做磁场的物质，磁体间的相互作用就是通过它们各自的磁场而发生的。

磁场的基本性质是它对放入其中的磁体产生磁力的作用，我们常用小磁针是否受到磁力的作用来检验小磁针所在的空间是否存在磁场。

初三物理电与磁试题答案及解析1.如图所示的探究实验装置中不能完成探究内容的是（）【答案】B【解析】要探究电磁铁磁性强弱与电流大小的关系，应保持电磁铁的匝数一定，改变电流的大小，B选项中电路的电流不能改变，所以不能完成实验探究，如果把电路中的定值电阻改成滑动变阻器就可以了。

【考点】电与磁2.小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是A．若将两电磁铁上部靠近，会相互吸引B．要使电磁铁磁性增强，应将滑片P向右移动C．线圈B匝数多，所以线圈B中的电流小于线圈A中的电流D．电磁铁能吸引的大头针越多，表明它的磁性越强【答案】D【解析】两个电磁铁中线圈上的电流方向都是向右的，所以上端都是N极，靠近时会相互排斥，A错；要使电磁铁的磁性增强，应增大电路中的电流，滑片向左移动，B错；两个线圈是串联关系，电流相等，C错；电磁铁的磁性是通过它吸引大头针的多少来判断的，吸引的大头针越多，说明磁性越强，这种方法叫转换法，D对。

【考点】电磁铁3.下图是有关电与磁实验的装置图，其中能说明发电机工作原理的是【答案】A【解析】判断发电机和电动机的原理图的依据是看外电路中有无电源，如果外电路中有电源，是电动机，没有电源，是发电机，所以A是发电机，D是电动机；B是奥斯特实验，揭示了电流的磁效应；C是电磁铁的原理。

【考点】电与磁4.下列说法中正确的是A．导体中的电流一定会产生磁场B．地磁场的磁感线是真实存在的C．改变电磁铁中电流的大小可以改变电磁铁的南、北极D．发电机是把机械能转化为电能【答案】AD【解析】电流周围有磁场说明导体中的电流一定会产生磁场，A选项正确；磁感线是为了形象而又方便地描述磁场分布情况而引入的假想曲线，并非真实存在，B选项错误；改变电磁铁中电流的大小可以改变电磁铁磁性的强弱，改变电磁铁中电流方向才能改变电磁铁的南、北极。

C选项错误；发电机是把机械能转化为电能的装置，D选项正确。
