考研电路基础试题及答案一、单项选择题（每题2分，共10分）1. 在电路中，当电阻R与电感L串联时，电路的时间常数τ由以下哪个公式给出？A. τ = R/LB. τ = L/RC. τ = RLD. τ = 1/(RL)答案：C2. 电路中，当电流I通过电阻R时，产生的功率P可以用以下哪个公式表示？A. P = I^2RB. P = IR^2C. P = I^2/RD. P = I/R^2答案：A3. 根据基尔霍夫电压定律，任何闭合回路中电压的代数和为：A. 0B. 不确定C. 正无穷D. 负无穷答案：A4. 在交流电路中，电感L的阻抗Z_L与角频率ω之间的关系是：A. Z_L = jωLB. Z_L = 1/(jωL)C. Z_L = ωLD. Z_L = 1/(ωL)答案：A5. 电路中，当电容C与电阻R并联时，电路的谐振频率f_r可以通过以下哪个公式计算？A. f_r = 1/(2πRC)B. f_r = 1/(2πR^2C)C. f_r = 1/(2πC^2R)D. f_r = 1/(2πRC^2)答案：A二、填空题（每空1分，共10分）6. 在电路中，当电阻R与电容C并联时，电路的时间常数τ等于________。
答案：RC7. 电路中，当电流通过电感L时，产生的反电动势E与电流变化率di/dt之间的关系是E = _________。
答案：L(di/dt)8. 根据欧姆定律，电阻R两端的电压U与通过它的电流I之间的关系是U = _________。
答案：RI9. 在交流电路中，电容C的阻抗Z_C与角频率ω之间的关系是Z_C =_________。
答案：1/(jωC)10. 电路中，当电阻R与电感L并联时，电路的谐振频率f_r可以通过公式f_r = _________ 计算。
答案：1/(2π√(LC))三、计算题（每题10分，共20分）11. 给定一个RLC串联电路，其中R = 100Ω，L = 0.5H，C = 50μF。
2021学年第一学期期末考试《电工电子技术》试题一、单选题（题数：20，共40.0 分）1在电阻元件的交流电路中，电压和电流的相位（）。
A、相同B、电压的相位比电流的相位超前90°C、电压的相位比电流的相位落后90°D、以上都不对正确答案：A2若交流电路的电流相位比电压相位超前，则电路成（）。
A、电阻性B、电感性C、电容性D、以上都不对正确答案：C3有一额定值为5W 500 的线绕电阻，其额定电流为（）。
A、2500B、100C、1D、0.1正确答案：D4在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（）。
A、减少负载的工作电流B、减少负载的有功功率C、减少负载的无功功率D、减少线路的功率损耗正确答案：D5当三相交流发电机的三个绕组连接成星形时，若线电压QQ图片20190514170925.png，则相电压（）。
A、QQ图片20190514170953.pngB、QQ图片20190514171019.pngC、QQ图片20190514171046.pngD、QQ图片20190514171108.png正确答案：D6反相比例运算放大器的输出与输入的关系是（）。
A、Rf/R1B、-Rf/R1C、(1+Rf/R1)D、-(1+Rf/R1)正确答案：B7稳压二极管的动态电阻是指（）。
A、稳定电压与相应电流之比B、稳压管端电压变化量与相应电流变化量的比值C、稳压管正向压降与相应正向电流的比值D、以上都不对正确答案：B8交流铁心线圈，当线圈匝数N增加一倍，则磁通F将( ) 。
A、增大B、减小C、不变D、以上都不正确正确答案：A9某一负载消耗的有功功率为300W，消耗的无功功率为400W，则该负载的视在功率为（）。
A、700WB、100WD、以上都不对正确答案：C10理想二极管的正向电阻为（）。
A、零B、约几千欧C、无穷大D、以上都不对正确答案：C11动态电阻是表示稳压二极管性能的一个重要参数，它的大小与稳压性能的关系是（）。
电路与电工技术题库一、 填空题(每空1分)1、 任何一个完整的电路都必须有 、和_牡 个基本组成部分。
电路模型 是由一些 组成的电路。
2、 电路如图1.1所示，已知：U C =10V,设B 点为参考点，贝U A 点电位V= V , C 点 电位V C = V 。
3、 如图1.2所示电路，电压 Ub= V , R Q 。
4、 若电压源的开路电压是12V,其短路电流为30A ，则该电压源的电动势为 , 阻应是 O5、 电源短路是一种事故，这时电源端电压 U )=，电流1=,电源消耗功率P=，这些功率全部消耗在 上。
6、 如图1.3(a)所示电压源，其等效的电流源(图1.3(b))中，I S =, R=。
7、 如图1.4所示的电路，Ub=, a 点电位比b 点电位。
该电路消耗功率 为，该电路提供给外电路的功率为 。
8、 戴维宁定理说明任何1个线性有源单口网络可用1个 和 相串联的电源来等效代替。
9、 正弦交流电的三要素是指 、和。
10、 交流电i=14.14sin(314t+30 o )A 的有效值为 ，角频率为 ,周期 为，初相位为，幅值为，相位角为。
11、 在纯电感电路中，已知端电压 u=20sin 3 tV,电感为L,那么电流1=,电流 与电压的相位差 4 = 4 i - 4 u =__一 电压较电流。
12、 R 、L 、C 串联电路中，R=4Q, X=4Q, X=7Q,电源电压 u=220*0 sin(314t+10 °)V, 则电路中的电流有效值为，有功功率为，无功功率为,功率因数 为。
200. 5A8013、已知2串联元件的两端有效值分别为 6V 和8V 。
若这2个元件是电阻和电感，则 总电压的有效值为 ;若这2个元件是电阻和电容，则总电压的有效值为若这2个元件是电感和电容，则总电压的有效值为 ;若这2个元件都是电阻，则总电压有效值为16、 在R L 、C 串联电路中发生的谐振称为 谐振。
一、填空题1．已知图中 U1＝2V， U2＝-8V，则U AB＝-10。
2．电路的三种工作状态是通路、断路、短路。
3．有三个6Ω的电阻，若把它们串联，等效电阻是 18 Ω；若把它们并联，等效电阻 2Ω；若两个并联后再与第三个串联，等效电阻是 9 Ω。
4．用电流表测量电流时，应把电流表串联在被测电路中；用电压表测量电压时，应把电压表与被测电路并联。
5．电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。
6．电路如图所示，设U=12V、I=2A、R=6Ω，则U AB= -24 V。
7．直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为 2 Ω。
8．电路中电位的参考点发生变化后，其他各点的电位均发生变化。
9．在直流电路中，电感可以看作短路，电容可以看作断路。
9．我国工业交流电采用的标准频率是 50 Hz。
10．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3 I L。
11．电阻元件是耗能元件，电容元件是储能元件。
12．已知一正弦电压u=311sin(628t-60º)V ，则其最大值为 311 V ，频率为 100 Hz ，初相位为 -60º 。
13．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60º)V ，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0º ，电阻消耗的功率P= 4840 W 。
14．三角形联结的三相对称负载，若线电压为380 V ，则相电压为 380 V ；若相电流为10 A ，则线电流为 17.32 A 。
15．式Q C =I 2X C 是表示电容元件在正弦电路中的 无功 功率计算公式。
16．正弦交流电压的最大值U m 与其有效值U 之比为 2 。
17．电感元件是一种储能元件，可将输入的电能转化为 磁场 能量储存起来。
18．若三相电动势依次达到最大值的次序为e 1—e 2—e 3，则称此种相序为正序 。

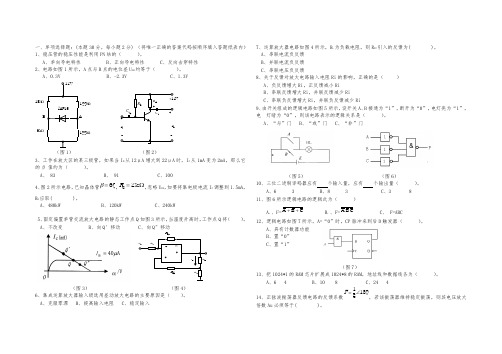

一、单项选择题：(本题30分，每小题2分) （将唯一正确的答案代码按顺序填入答题纸表内）1、稳压管的稳压性能是利用PN 结的（ ）。
A 、单向导电特性B 、正向导电特性C 、反向击穿特性 2、电路如图1所示，A 点与B 点的电位差U AB 约等于（ ）。
A 、0.3V B 、-2.3V C 、1.3V100k Ω100k Ω18k Ω6k Ω2AP 1512VAB（图1） （图2）3、工作在放大区的某三极管，如果当I B 从12μA 增大到22μA 时，I C 从1mA 变为2mA ，那么它的β值约为（ ）。
A 、 83B 、 91C 、1004、图2所示电路，已知晶体管β=60，R C k =2 Ω，忽略U BE ，如要将集电极电流I C 调整到1.5mA ，R B 应取( )。
A 、480kWB 、120kWC 、240kW 5、固定偏置单管交流放大电路的静态工作点Q 如图3所示，当温度升高时，工作点Q 将（ ）。
A 、不改变 B 、向Q′移动 C 、向Q″移动（图3） （图4）6、集成运算放大器输入级选用差动放大电路的主要原因是（ ）。
A 、克服零漂 B 、提高输入电阻 C 、稳定输入7、运算放大器电路如图4所示，R L 为负载电阻，则R F2引入的反馈为( )。
A 、串联电流负反馈 B 、并联电流负反馈C 、串联电压负反馈 8、关于反馈对放大电路输入电阻Ri 的影响，正确的是（ ） A 、负反馈增大Ri ，正反馈减小Ri B 、串联反馈增大Ri ，并联反馈减少Ri C 、串联负反馈增大Ri ，并联负反馈减少Ri 9、由开关组成的逻辑电路如图5所示，设开关A 、B 接通为“1”，断开为“0”，电灯亮为“1”，电 灯暗为“0”，则该电路表示的逻辑关系是（ ）。
A 、“与”门 B 、“或”门 C 、“非”门（图5） （图6）10、三位二进制译码器应有 个输入量，应有 个输出量（ ）。
电子技术基础考研题库电子技术基础是许多学科的基础课程，对于电子工程、计算机科学、物理等专业的学生来说，理解和掌握电子技术基础是非常重要的。
本文将介绍一些电子技术基础考研题库，帮助读者更好地备考。
一、选择题1、在下列电压源中，哪个是理想电压源？A. 20VB. 100mAC. 500WD. 0.1Hz正确答案是A。
理想电压源是一种理想的电源，它具有恒定的电压和电流，不受负载和电源本身的影响。
因此，理想电压源的输出电压是20V。
2、在下列电路中，哪个电路的输出电压最大？A.反相放大器B.同相放大器C.差分放大器D.跟随器正确答案是D。
跟随器的输出电压与输入电压相等，因此它的输出电压最大。
二、简答题1、什么是电子技术？请简述电子技术的定义和应用。
电子技术是指研究电子器件、电子电路、电子系统和电子设备的理论、设计、制造和应用的一门科学技术。
电子技术广泛应用于通信、计算机、电视、音响、航空航天等领域。
电子器件包括晶体管、集成电路、微处理器等，它们是电子系统的核心部件。
电子电路是指由电子器件组成的电路，包括模拟电路和数字电路。
电子系统是指由多个电子器件组成的系统，例如计算机系统、通信系统等。
电子设备是指由多个电子器件组成的设备，例如电视机、音响设备等。
2、请简述晶体管的工作原理。
晶体管是一种半导体器件，它具有电流放大和开关作用。
晶体管的基本结构包括三个极：基极、集电极和发射极。
当在基极上加电压时，基极会产生自由电子，这些自由电子会被吸引到发射极上，形成电流。
当在集电极上加电压时，基极上的自由电子会被吸引到集电极上，从而改变电流的大小。
因此，晶体管可以用来放大电流信号或作为开关控制电流的通断。
中北大学电子技术考研题库一、简答题1、什么是电子技术？它主要包括哪两个领域？电子技术是研究电子器件、电子电路和电子系统及其应用的科学技术。
它主要包括模拟电子技术和数字电子技术两个领域。
2、什么是放大器？放大器的基本功能是什么？放大器是一种能够增大信号幅度的电子器件。
第1章习题1-1 判断题1．电荷的定向移动形成电流。
（√）2．直流电路中，电流总是从高电位流向低电位。
（√）3．电阻的体积越大，其额定的耗散功率越大。
（√）4．电阻的额定功率越大，它消耗的电能就越大。
（×）5．电阻串联时，各电阻上消耗的功率与其电阻的阻值成反比。
（×）6．电流表必须串联在电路中应用，而电压表则必须并联在电路中应用。
（√）7．在选择电器时，电器的额定电压一定要等于电源的额定电压。
（√）8．额定功率越大的电器，其消耗的电能一定多。
（×）9．电压源和电流源是同一电源的两种不同的等效模型。
（√）10．电容器和电阻器虽然结构不同，其实是同一类型的电气元件。
（×）11．电容器并联总电容量增加；电容器串联总电容量减小。
（√）12．对于同一个电容器，两端的电压越高其储存的电场能量越小。
（√）1-2 计算题1 一直流电流流过导体，已知在1min内通过导体横截面的电荷量为6000C，问该电流有多大？如果在1s内通过导体横截面的电荷量为6000C，问该电流有多大？解：根据I=Q/t, 有（1）I=6000C/60s=100A（2）I=6000C/1s=6000A2 试在图1-30中标出电流、电动势、电压的实际方向，并问通过电流表A1和A2的电流是否相等？B 、C 、D 各点的电位谁高谁低？图1-30 题2图解：因为A1、A2是串联关系，流过的电流相等；电位的排序为：B ＞C ＞D 3 有两条长度为1km 、截面积为2mm 2的导线，一条是铝线，一条是铜线，这两条导线在常温下的电阻各为多少？要想使铝导线的电阻与铜导线的电阻相同，铝导线的截面积应增加为多大？解：（1）铝导线常温下的电阻：=⨯⨯⨯==--63610210100283.0S l R 铝铝ρ14.15Ω （2）铜导线常温下的电阻：=⨯⨯⨯==--63610210100175.0S l R 铜铜ρ8.75Ω （3）铝导线的电阻与铜导线的电阻相同时铝导线的截面积为：2636m m 23.31073.810100283.0=⨯⨯⨯=--铝S 4 有两只灯泡，额定功率都为40W ，一只额定电压为36V ，另一只额定电压为12V ，两只灯泡工作时的电阻各为多少？如果将两只灯泡串联后接于48V 的电源上，哪只灯泡的电压超过了额定电压？将会有什么现象发生？解：（1）工作电压为36V（2）工作电压为12VR =U 2/P =3.8Ω（3）串联接于48V 电源上 两电阻之和为R =32.4+3.8=36.2Ω 根据串联电阻分压公式有2.4348364.3211=⨯==U R R U V U 2=48-43.2=4.8V额定电压为36V 的灯泡过压，灯丝会烧断。
一、判断( 每题参考分值2.5分)1、半导体二极管的特性为单向导电性。
A. 正确2、叠加原理只适用于计算线性电路的电流和电压，不适用于直接计算功率。
3、电容的放电过程称为RC电路的零输入响应。
A. 正确4、正弦量的三要素是频率、幅值（有效值）和初相。
A. 正确5、电感线圈接入直流电路的过程称为RL电路的零状态响应。
A. 正确6、在本征半导体中掺入少量+3价元素即得P型半导体。
A. 正确7、N型半导体的多子是自由电子，少子是空穴。
A. 正确8、PN结正偏时扩散电流大于漂移电流。
A. 正确9、相量的加减运算在图解法中满足平行四边形法则。
A. 正确10、线性有源二端网络可以等效为一个理想电压源和内阻的串联，称为戴维宁定理。
A. 正确、负载作星形联接时，必有线电流等于相电流。
13、与理想电压源并联的元件视为开路，与理想电流源串联的元件视为短路。
14、JK触发器有保持、清0、置1和翻转四种功能。
A. 正确15、单个运放构成的同相比例放大电路的电压增益大于1。
A. 正确16、电路中电源总是释放功率，负载总是吸收功率。
A. 正确17、仅能放大电流，不能放大电压的单管放大电路是基本共集放大电路。
18、“有0出1，全1为0”是与非运算的运算规则。
A. 正确19、一阶电路的全响应一般使用三要素分析法。
A. 正确20、六变量逻辑函数的真值表有64行，卡诺图有64格。
A. 正确21、电路的三大组成部分是电源、负载和中间环节。
A. 正确22、基本共集可以将正弦波变换成方波，零比较器可以将方波变换成三角波。
23、当电路中节点数多于网孔数时，应优先选择网孔电流分析法。
A. 正确24、线性有源二端网络可以等效为一个理想电流源和内阻的并联，称为诺顿定理。
A. 正确25、设计一个电压-电流转换电路需引入电流串联负反馈。
A. 正确26、在换路的瞬间，电容两端的电压和电感中的电流是不能突变的。
A. 正确27、8选1数据选择器有3个地址输入端和8数据输入端。
