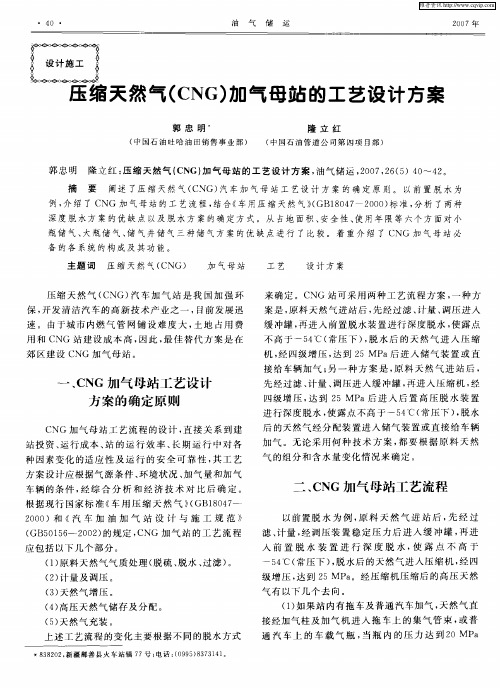

压缩天然气_CNG_加气母站的工艺设计方案

CNG加气母站主要设备工艺参数CNG（压缩天然气）加气母站是供应自然气燃料的关键设施之一、以下是CNG加气母站的主要设备和工艺参数的详细说明：1.压缩机：压缩机是CNG加气母站的核心设备，用于将天然气从地面管道压缩至一定压力，通常为25-35MPa。

常用的压缩机类型包括离心式压缩机和往复式压缩机。

一般而言，往复式压缩机适用于小型CNG加气站，而离心式压缩机适用于大型CNG加气母站。

2.高压储气系统：高压储气系统由储气瓶、气瓶组等组成，主要用于存储压缩后的天然气。

储气瓶通常为钢制或复合材料制成，具有较高的抗压能力和安全性能。

气瓶组由多个储气瓶组成，可以根据需要进行扩展。

3.燃气测量和控制系统：为确保加气过程中天然气的精确计量和安全性，CNG加气母站配备了燃气测量和控制系统。

该系统包括气量计、压力传感器、温度传感器、阀门等设备，可以实时监测和控制压缩天然气的流量、压力和温度。

4.气体净化系统：为了确保加气过程中天然气的纯度和清洁度，CNG加气母站采用气体净化系统进行气体处理。

该系统主要包括过滤器、水分分离器、油分离器和除尘器等设备，可以去除天然气中的杂质、湿度和油污等物质。

5.安全保护系统：由于CNG具有易燃易爆的特性，CNG加气母站配备了多重安全保护系统，包括火灾报警系统、排气系统、泄漏报警系统、自动切断阀等。

这些系统可以监测和控制气体压力、温度和泄漏等情况，确保加气过程的安全性。

除了以上主要设备和工艺参数，CNG加气母站还可能包括其他辅助设备和系统，如压力调节系统、防爆设备、通风系统和废气处理设备等，以满足使用和运行过程中的各项要求，并确保CNG加气母站的安全和高效运行。

总结起来，CNG加气母站的主要设备工艺参数包括压缩机、高压储气系统、燃气测量和控制系统、气体净化系统和安全保护系统。

这些设备和系统的选择和配置需根据加气站的规模、使用需求和安全要求等因素进行优化设计。

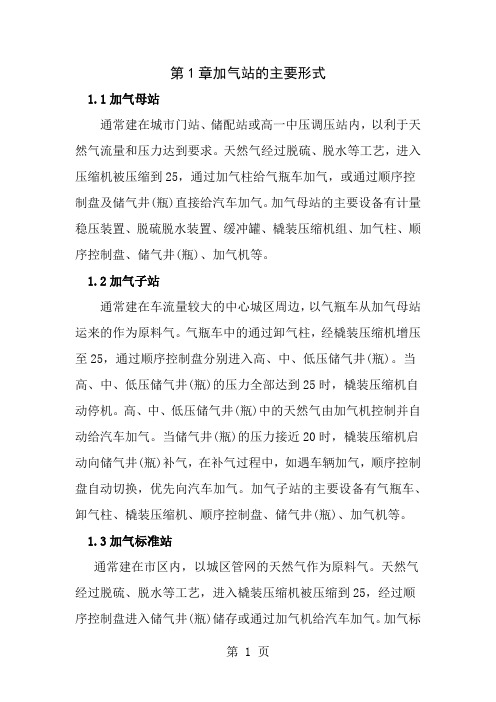

第1章加气站的主要形式1.1加气母站通常建在城市门站、储配站或高一中压调压站内，以利于天然气流量和压力达到要求。

天然气经过脱硫、脱水等工艺，进入压缩机被压缩到25，通过加气柱给气瓶车加气，或通过顺序控制盘及储气井(瓶)直接给汽车加气。

加气母站的主要设备有计量稳压装置、脱硫脱水装置、缓冲罐、橇装压缩机组、加气柱、顺序控制盘、储气井(瓶)、加气机等。

1.2加气子站通常建在车流量较大的中心城区周边，以气瓶车从加气母站运来的作为原料气。

气瓶车中的通过卸气柱，经橇装压缩机增压至25，通过顺序控制盘分别进入高、中、低压储气井(瓶)。

当高、中、低压储气井(瓶)的压力全部达到25时，橇装压缩机自动停机。

高、中、低压储气井(瓶)中的天然气由加气机控制并自动给汽车加气。

当储气井(瓶)的压力接近20时，橇装压缩机启动向储气井(瓶)补气，在补气过程中，如遇车辆加气，顺序控制盘自动切换，优先向汽车加气。

加气子站的主要设备有气瓶车、卸气柱、橇装压缩机、顺序控制盘、储气井(瓶)、加气机等。

1.3加气标准站通常建在市区内，以城区管网的天然气作为原料气。

天然气经过脱硫、脱水等工艺，进入橇装压缩机被压缩到25，经过顺序控制盘进入储气井(瓶)储存或通过加气机给汽车加气。

加气标准站的主要设备有计量稳压装置、脱硫脱水装置、缓冲罐、橇装压缩机组、顺序控制盘、储气井(瓶)、加气机等。

第2章合建站的要求及形式2.1 合建站的要求《汽车加油加气站设计及施工规范》(2006年版) 50156—2002第3.0.7条规定，加油和压缩天然气加气合建站的等级划分见表1。

表1 加油和压缩天然气加气合建站的等级划分[2]《汽车加油加气站设计及施工规范》(2006年版) 50156—2002第4.0.2条规定，在城市建成区内不应建一级加油站、一级液化石油气加气站和一级加油加气合建站。

因此，在城区内已建成的加油站内增加建设加气站，只能建设二级加油和压缩天然气加气合建站。

压缩天然气加气站工艺流程和主要设备分析摘要：加气站是为燃气汽车储气装置充装车用压缩天然气的专门场所，本文主要对压缩天然气加气站的工艺流程进行分析介绍，并对设备的作用和功能及安装等进行阐述，供相关人员参考。

关键词：压缩天然气；压缩天然气加气站；设备作用；工艺流程；运行管理压缩天然气加气站主要是通过将普通的天然气进行处理压缩，然后将压缩后的天然气提供给比较大的压缩天然气子站车与天然气汽车等作为动力燃料的设施，它的发展和运用，有效的减少了污染，有利于环境的可持续发展。

一、压缩天然气加气站的概述压缩天然气加气站的主要设备由气体干燥器、气体压缩机组和储气瓶组以及加气装置等组成。

压缩天然气加气站将这些设备进行有机的结合，连接成为一个成套的系统，通过对运行过程进行控制，形成一个完整的加气过程。

气体干燥器的主要作用是将管道运输过来的天然气进行脱水处理，防止在减压膨胀降温的过程中出现冰堵。

气体压缩机是用来对处理过的天然气进行加压。

储气瓶组是用来储存加压后的天然气储存设备，经常使用的有两种规格。

加气设备一般有加气柱与加气机这两种，主要对以天然气为动力的机械进行加气。

二、压缩天然气加气站的工艺流程分析压缩天然气压缩天然气加气站主要有常规站和母站以及子站这三类。

在本文中探讨的压缩天然气加气站是指加气站的母站。

天然气的加气母站一般式建立在天然气管线的附近，直接从天然气管线中取得天然气，然后将取得的天然气经过脱硫与脱水加工处理后进入气体压缩机中，压缩机将天然气压缩到储气瓶中储存或者直接通过售气机将处理后的气体加给车辆使用。

三、压缩天然气加气站主要设备分析（一）脱水设备分析压缩天然气加气站的脱水方式按照一般的工艺流程可将干燥设备安装在在压缩机前或后，安装在压缩机前的为低压脱水设备，安装在压缩机后的为高压脱水设备。

1、脱水设备分析。

采用低压脱水的好处是为了保护气体压缩机不受到腐蚀损害，可以使压缩机组中不设置冷凝水的导出设备。

缺点是低压脱水设备的体积会比较大，脱水量大，对再生能源的损耗比较大。

压缩天然气CNG加气站工作原理和工艺特点在国内CNG加气站有两种运营模式：母子站运营模式和标准站运营模式。

本窗口将陆续介绍CNG加气站方面的知识，今天主要介绍CNG加气母站的工作原理和工艺特点：运行原理从管道输送来的原料天然气进站后，先经过滤、计量(供气单位安装)，然后进入低压脱水装置，脱去其中的水分，使其露点达到或低于国家汽车用标准(即标准状态下-55℃)，然后经缓冲器进入天然气压缩机撬块。

本套系统采用撬装式压缩机系统实现对气体的压缩，通过优先控制盘来对气体进行管理．进入撬装式压缩机系统的干燥气体，经过多级增压后，压力达到25Mpa．级间气体通过风冷却器和油水分离器后进入下一级．压缩机系统的PLC(可编程序控制器)对整个系统进行信号采集、故障诊断、故障显示、优先顺序控制、顺序启动/停机等全过程管理，以无人值守全自动方式工作。

压缩后的高压气体经过压缩机撬过滤后，通过优先顺序控制盘通向储气井、加气机和加气柱。

通过加气机实现对天然气汽车的加气，通过加气柱实现对天然气拖车的加气。

储气井分三组实现顺序供气来提高气体的利用率，同时配置一台双枪加气机。

加气机可自动顺序加气，自动到压关闭，计量显示，并配有应急关闭阀门。

工艺方案特点(1) 进站安全切断系统：进站天然气管道上设置紧急切断阀，在切断阀后设有高效过滤器。

(2) 脱水再生系统：根据原料气净化处理情况，原料天然气在开采生产过程中只进行了简单的油气水常温分离，因此，原料气在工况下的饱和含水是存在的。

含低压饱和水的天然气经增压至25MPa，将形成部分游离水及工况下的饱和水；游离水及重烃经压缩机分离过滤脱除；压力为25.0 MPa，温度为45℃工况下的饱和水含量仍达不到CNG 汽车用气露点要求，所以原料气必须经过脱水，脱出饱和水，进一步降低天然气露点，使之小于-55℃(标态下露点)，达到CNG充气气质要求，也为子站运行提供了保证。

加气站内的脱水工艺采用分子筛吸附剂。

cng母站工艺流程CNG（压缩天然气）是一种可再生能源，被广泛应用于车辆燃料和发电。

CNG母站是对CNG进行存储和分配的关键设施。

下面将为你介绍CNG母站的工艺流程。

CNG母站的工艺流程可以分为压缩、存储、分配和加注四个主要环节。

首先是压缩环节。

在CNG母站中，压缩机是其中最关键的设备。

原始天然气首先经过除杂处理过滤掉其中的杂质，然后通过压缩机将其压缩到一定的压力。

在压缩过程中，需要确保压缩机的运作安全和效率。

此外，CNG母站通常会使用多台压缩机，并根据需求控制其工作状态，以满足不同规模的用户需求。

接下来是存储环节。

压缩后的天然气被存储在高压储气罐中。

这些储气罐通常由钢板制成，具有较高的耐压能力。

在母站中，通常会配备多个储气罐，以满足不同规模用户的需求。

储气罐需要定期检查和维护，确保其正常运行和安全使用。

然后是分配环节。

经过储气罐存储的CNG需要根据需求进行分配。

母站通常会根据用户的不同要求，将CNG分为不同的管道和容器，以便于后续加注和供应。

在分配过程中，需要确保管道和容器的安全可靠，以防止泄漏和损坏。

最后是加注环节。

加注是将CNG输送到车辆或设备的过程。

在母站中，加注站是与用户直接接触的最后一道环节。

加注站通常会配备CNG加注机，用于控制CNG的流量和压力。

加注站还需要配备相应的安全设备和仪表，以确保加注过程的安全和可靠。

综上所述，CNG母站工艺流程包括压缩、存储、分配和加注四个主要环节。

通过这些环节，原始天然气被压缩、储存、分配和供应给用户。

母站中的设备和工艺必须具备高效、安全和可靠的特点，以满足用户的需求，并促进CNG的广泛应用。

随着CNG技术的不断发展，相信CNG母站的工艺流程也会进一步完善和提升。

CNG加气母站主要设备工艺参数分析摘要在我国经济不断发展的当下，我国化工行业也在不断地进行发展与创造。

本文将针对CNG加气母站中进站系统设备、脱水脱硫系统设备、压缩系统设备进行详细的分析，其目的是研究出设备工艺的阐述与运用的策略。

关键词CNG加气母站；设备工艺；策略CNG加气母站中包含的设备工艺内容非常烦琐，但是在整体的整理与规划中又有相对严谨的逻辑。

CNG加气母站能够为化工工作提供有效的继承保障，也是支持化工工作环节运行的核心。

本文将针对CNG加气母站主要设备工艺参数进行详细的分析。

1 进站系统设备CNG加气母站在设计的过程中，应该考虑到各种设备的工艺参数。

包括CNG 加气母站的面积以及工艺参数等多种内容[1]。

针对CNG加气母进展设备系统来说，应该保障其合理性和天气等多种因素。

由于我国天然气多数管道输送的过程中，总会掺杂一些杂质，为CNG加气母站的相关设备会造成一定程度上的损害，如果对设备工艺不严加进分析与管控，很容易为CNG加气母站运行工作带来更大的威胁。

想要切实的保障天然气运输过程中杂质含量的减少，就必须针对安安全过滤分离器的工艺参数进行强化和分析。

为了保障CNG质量满足当前下游市场不断增长的需求，应该切实的将其中的H2S含量保证在国家相关法律法规及相关标准允许范围之内。

在针对H2S控制的过程中，可以利用在线气体检测仪针对H2S的干粮（含量）进行检查。

若H2S的含量超过标注（标准）范围，则利用站内设置的警报装置提醒工作人员，以便于切实的增强CNG加气母站进站系统设备的安全性与稳定性[2]。

与此同时，还要加强对过滤分离器涡轮流量进行把控，以便于缓解天然气的波动，保障天然气的精密度。

与此同时，还应该针对CNG加气母站上游的传输系统进行把控，上游传输器系统在一半压力作用下，能够达到8Mpa。

但是若发生意外时便会达到9Mpa，严重的威胁了CNG加气母站的安全运行。

为避免加气母站意外的发生应控制天然气的进入压力，设计专门的超压调节设备，对进入天然气的压力进行监测与调节，确保加气母站的安全性。
