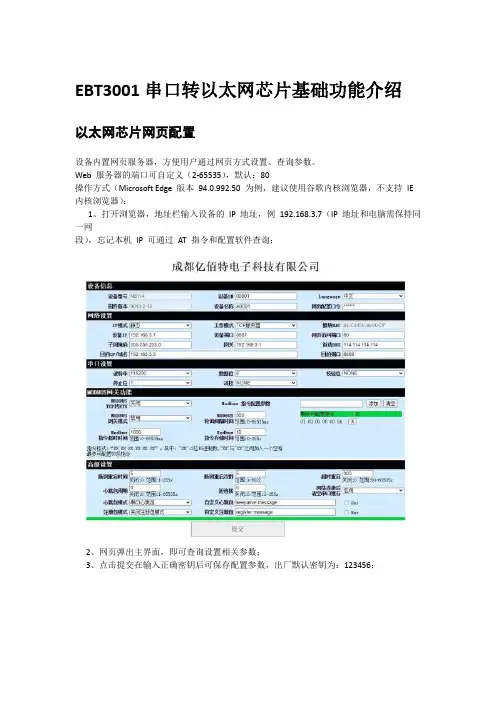

EBT3001串口转以太网芯片基础功能介绍以太网芯片网页配置设备内置网页服务器，方便用户通过网页方式设置、查询参数。
Web 服务器的端口可自定义（2-65535），默认：80操作方式（Microsoft Edge 版本94.0.992.50 为例，建议使用谷歌内核浏览器，不支持IE 内核浏览器）：1、打开浏览器，地址栏输入设备的IP 地址，例192.168.3.7（IP 地址和电脑需保持同一网段），忘记本机IP 可通过AT 指令和配置软件查询；2、网页弹出主界面，即可查询设置相关参数；3、点击提交在输入正确密钥后可保存配置参数，出厂默认密钥为：123456；4、进度条提示配置进度，配置完成后请勿再次刷新网页（刷新网页再次进入配置模式，可通过重启设备或再次提交进入通讯模式）;也可通过配置软件的打开网页配置按键打开。
【注】若修改了端口号，地址输入栏要加上端口号，例如修改网页访问端口为8080，连接网页配置需要在地址栏输入192.168.3.7:8080。
以太网芯片的子网掩码/IP地址配置IP 地址是模块在局域网中的身份识别，在局域网中有唯一性。
因此不能与同局域网的其他设备重复。
模块的IP 地址有静态IP 和DHCP 两种获取方式。
（1）静态IP ：静态IP 是需要用户手动设置，设置的过程中注意同时写入IP、子网掩码和网关，静态IP 适合于需要对IP 和设备进行统计并且要一一对应的场景。
优点：接入无法分配IP 地址的设备都能够通过全网段广播模式搜索到，方便统一管理；缺点：不同局域网内网段不同，导致不能进行正常的TCP/UDP 通讯。
（2）动态DHCP ：DHCP 主要作用是从网关主机动态的获得IP 地址、网关地址、DNS 服务器地址等信息，从而免去设置IP 地址的繁琐步骤。
适用于对IP 没有什么要求，也不强求要IP 跟模块一一对应的场景。
优点：接入路由器等有DHCP Server 的设备能够直接通讯，减少设置IP 地址网关和子网掩码的麻烦。
IPort-3嵌入式以太网转串口模块User ManualUM01010101 V1.08Date: 2020/12/01类别 内容关键词 IPort-3,以太网,串口摘 要IPort-3以太网转串口模块使用说明修订历史目录1. 功能简介 (1)1.1概述 (1)1.1.1IPort-3模块功能特点 (1)1.1.2产品特性 (2)1.2产品规范 (3)1.2.1电气参数 (3)1.2.2机械尺寸 (3)1.2.3温度特性 (4)2. 硬件部分说明 (5)2.1硬件电路说明 (5)2.2硬件连接使用说明 (11)2.3IPort-3的常用应用参考 (11)2.3.1TTL电平的应用 (11)2.3.2232电平的应用 (12)3. 工作模式 (13)3.1TCP Server模式 (13)3.2TCP Client模式 (13)3.3Real COM模式 (14)3.4UDP模式 (14)4. IPort-3模块IP地址 (16)4.1设备IP出厂设置 (16)4.2用户获取设备IP (16)4.3PC机与模块网段检测 (17)5. ZNetCom软件配置 (18)5.1安装配置软件 (18)5.2获取设备配置信息 (19)5.3修改设备配置信息 (21)5.4保存恢复设置 (22)5.4.1保存设置 (22)5.4.2恢复设置 (23)5.5恢复出厂设置 (23)5.5.1通过配置软件来恢复出厂设置 (23)5.5.2通过硬件来恢复出厂设置 (24)5.6升级固件 (24)6. 使用AT命令配置 (25)6.1利用超级终端工具 (25)6.1.1超级终端使用方法 (25)6.2AT命令配置流程图 (29)6.3AT命令 (30)6.3.1使用AT命令概述 (30)6.3.2使用AT命令详细说明 (31)6.3.3控制命令 (34)6.3.4设备信息配置命令 (37)6.3.5串口信息配置命令 (40)6.4AT命令配置实例 (48)7. Web浏览器配置 (50)7.1访客设置模式 (50)7.2管理员配置模式 (51)7.2.1功能设置 (52)7.2.2更改密码 (53)7.2.3备份恢复 (54)8. 固件升级 (55)9. 附录 (61)TCP和UDP中默认已经被占用的端口列表 (61)产品问题报告表 (62)产品返修程序 (63)10. 免责声明 (64)1. 功能简介1.1 概述IPort-3是广州致远电子有限公司开发的一款多功能嵌入式以太网串口数据转换模块，它内部集成了TCP/IP协议栈，用户利用它可以轻松完成嵌入式设备的网络功能，节省人力物力和开发时间，使产品更快的投入市场，增强竞争力。
RS485串⼝服务器_串⼝转以太⽹
⼯业控制技术实现了全⾯的⾃动化。
但是随着制造业的全球化协同分⼯，产品的个性化，定制化需求越来越多，需求变得复杂，需要更为有效的⼈⼈交互、⼈机交互、物物交互。
传统⾃动化的时代已经开始不能满⾜社会的需求，⼯业控制⾏业开始逐渐⾛⼊智能化、数字化时代。
由于RS485串⼝设计简单、成本低廉，在业⾃动化各个⾏业有着⾮常⼴泛的应⽤，RS485的串⾏设备⼤量存在于⽣产⽣活的各种场合。
那么当⼀个设备需要接⼊⽹络的时候采⽤串⼝转以太⽹的⽅式最为合适，因此应运⽽⽣，它就是⼀种将RS485串⼝通信转化为以太⽹通信的终端设备。
与RS485串⼝总线通信相⽐较，TCP/IP⽹络具有通信距离远，只要联接互联⽹，通信距离便可以⽆限延长，⽽RS485通信距离就只有1200M。
以太⽹可以接⼊Internet，这样就可以实现远距离通信，在全球范围内实现监控，这是RS485所⽆法做到的。
当需要多台RS485设备连接到计算机的时候，传统的⽅式是使⽤多串⼝卡。
也就是使⽤在计算机上扩展串⼝来实现多个RS485串⼝。
有了RS485串⼝服务器之后，可以把RS485的接⼝留到现场，⽽监控计算机这端只保留⼀根⽹线即可，使⽤更加⽅便。
RS485串⼝服务器的功能特点
远程管理多个串⼝通讯设备
作为中继延长通讯距离
通过虚拟串⼝软件实现原串⼝程序远程控制设备
⽹络远程控制PLC实现联⽹
连接Modbus传感器实现组态软件对接。
嵌入式以太网串口服务器摘要：本文提出了一种以高性能微处理器Cortex-M3芯片STM32F103C8T6和以太网控制芯片ENC28J60为核心的转换系统，实现串口（RS232）和网口（RJ45）的数据通过以太网互发，提高了传输数据的抗干扰性，节省了更新换代的成本，达到了远程控制、远程通信的目的。
1、引言随着Internet快速发展与普及，将一些设备联入网络已经成为越来越多人的共识。
利用基于TCP/IP的串口数据流传输的实现来控制管理的设备硬件，无需投资大量的人力、物力来进行管理、更换或者升级，而串口服务器是为RS-232/485/422到TCP/IP 之间完成数据转换的通讯接口转换器。
2、嵌入式以太网串口服务器的硬件设计本系统主要有三大模块组成，分别是由微处理器芯片STM32F103C8T6构成的MCU模块，由网络控制芯片ENC28J60与含RJ45和网络变压器的HR91105A构成的网口模块，由串口控制芯片MAX-232与RS232接口构成的串口模块。
设备发送过来的信息通过串口模块之后，送入MCU进行处理，然后通过网络模块发送至以太网进行显示。
如图一所示为服务器的系统设计框图。
图1 系统设计框图2.1、MCU模块本系统设计引用了嵌入式应用方面性价比高的Cortex—M3 STM32F103C8T6作为处理器，Cortex—M3类型的STM32F103C8T6处理器采用表面贴片的48管脚LQFP封装，最高工作频率为72MHZ,工作温度为-40℃～ +85℃。
其具有提供丰富的外围接口，包括（CAN、I2C、SPI、UART、USB等）低功耗、门数少、中断延迟小、调试容易，支持TCP/IP 协议栈中的IP/ICMP/TCP/UDP/DHCP 等协议，动态获取IP，，支持标准socket 编程等优点。
2.2、串口模块几乎所有的微控制器、PC 都提供串行接口，使用电子工业协会（EIA）推荐的RS-232-C 标准。
嵌入式系统中常见的外设接口与控制方法嵌入式系统是一种特殊类型的计算机系统，它被设计用于特定的应用领域，通常需要与外部设备进行交互。
外设接口是嵌入式系统与外部设备之间的物理连接通道，而控制方法则是嵌入式系统用于管理和控制外设的软件和算法。
在嵌入式系统中，常见的外设接口包括串行接口、并行接口、USB接口、以太网接口和无线接口等。
每种接口都具有不同的特点和应用场景。
串行接口是一种通过一个bit传输数据的接口，它使用单个传输线路来传输数据。
串行接口具有低功耗、简单和成本低等特点，在嵌入式系统中被广泛应用。
常见的串行接口标准包括RS-232、RS-485和I2C等。
RS-232是一种常见的标准，用于在计算机和外设之间传输数据。
RS-485接口适用于在长距离传输数据，常用于工业自动化系统。
I2C接口是一种简单的串行接口，广泛用于连接各种外设，如传感器和存储器等。
并行接口是一种同时传输多个bit的接口，它使用多个传输线路来传输数据。
并行接口具有高带宽和高速度的优势，适用于要求高速数据传输的应用。
常见的并行接口标准包括PCI、PCIe和ISA等。
PCI接口用于连接计算机和外部设备，广泛应用于桌面电脑和服务器等系统。
PCIe接口是一种新一代的高速扩展总线接口，用于连接图形卡和其他高性能设备。
ISA接口是一种老式的并行接口，现已不常见。
USB接口是一种通用的串行总线接口，它是嵌入式系统中最常见的接口之一。
USB接口具有热插拔、高带宽和灵活性等优势，广泛应用于各类外设。
USB接口分为多个版本，包括USB 1.0、USB 2.0和USB 3.0等。
USB 1.0接口适用于低速和全速设备，如键盘和鼠标等。
USB 2.0接口提供高速传输速度，可以连接数码相机和移动存储设备等。
USB 3.0接口是当前最新的USB标准，具有更高的传输速度和功率输出能力。
以太网接口是一种用于连接计算机网络的接口，它使用以太网协议传输数据。
以太网接口广泛应用于嵌入式系统中的网络通信功能，如网络交换机和路由器等。
实验四串口通信实验一．实验目的：1.掌握ARM的串行口工作原理。
2.学习并编程实现AR,的UART通信。
3.掌握S3C2410X寄存器配置方法。
二、实验设备：PC机一台 ADT IDE集成开发环境 JXARM9-2410教学实验箱三、实验内容：实现查询方式串口的收发功能。
接受来自串口（通过超级终端）的字符，并将接收到的字符发送到超级终端。
四、基础知识：1.异步串行通讯（1）异步串行方式是将传输数据的每个字符一位接一位(例如先低位、后高位)地传送。
（2）数据的各不同位可以分时使用同一传输通道，因此串行I/O 可以减少信号连线，最少用一对线即可进行。
接收方对于同一根线上一连串的数字信号，首先要分割成位，再按位组成字符。
为了恢复发送的信息，双方必须协调工作。
（3）在微型计算机中大量使用异步串行I/O 方式，双方使用各自的时钟信号，而且允许时钟频率有一定误差，因此实现较容易。
但是由于每个字符都要独立确定起始和结束(即每个字符都要重新同步)，字符和字符间还可能有长度不定的空闲时间，因此效率较低。
2.异步串行通信中的字符传送格式❑开始前，线路处于空闲状态，送出连续“1”。
传送开始时首先发一个“0”作为起始位，然后出现在通信线上的是字符的二进制编码数据。
❑每个字符的数据位长可以约定为5位、6位、7位或8位，一般采用ASCII编码。
后面是奇偶校验位，根据约定，用奇偶校验位将所传字符中为“1”的位数凑成奇数个或偶数个。
也可以约定不要奇偶校验，这样就取消奇偶校验位。
最后是表示停止位的“1”信号，这个停止位可以约定持续1 位、1.5 位或2 位的时间宽度。
❑至此一个字符传送完毕，线路又进入空闲，持续为“1”。
经过一段随机的时间后，下一个字符开始传送才又发出起始位。
3.DB-25 DB-9引脚定义DB-25 DB-9引脚说明:RS-232C接口通信的两种基本连接方式:五、实验步骤：1．新建一个工程UART，将对应的文件添加到工程中去。
嵌入式系统中常见的通信接口介绍与实践嵌入式系统是一种集成了硬件和软件的计算系统，旨在满足特定应用需求。
通信接口在嵌入式系统中扮演着至关重要的角色，它们允许不同组件之间进行数据传输和交互。
本文将对嵌入式系统中常见的通信接口进行介绍，并提供实际应用实践。
1. 串行通信接口串行通信接口通过逐位传输数据来实现通信。
它在嵌入式系统中非常常见，因为它可以使用少量的引脚来传输大量的数据。
常见的串行通信接口包括RS232、RS485、SPI（串行外设接口）、I2C（双向串行总线）等。
RS232是一种常见的串行通信接口，广泛应用于计算机和外围设备之间的通信。
它使用一对差分信号线进行数据的传输。
实践中，我们可以通过串口连接电脑和嵌入式系统，实现数据的收发和调试。
RS485是一种多点通信标准，可以连接多个设备。
它适用于在远距离传输数据的情况下，可达数千米的传输距离。
在实践中，我们可以使用RS485实现远程传感器的数据采集或远程监控系统的数据传输。
SPI是一种同步串行通信接口，常用于嵌入式系统中的外设和主控制器之间的通信。
它使用四根信号线（主机输入、主机输出、时钟和片选）来实现数据传输。
常见的SPI外设包括存储器芯片、传感器和显示器等。
在实践中，我们可以通过SPI接口读取传感器数据或控制外部设备。
I2C是一种双向串行总线，适用于通过两根信号线（数据线和时钟线）连接多个设备。
它使用地址和数据进行通信，并支持多主机模式。
在嵌入式系统中，我们可以使用I2C总线连接不同的传感器、存储器和其他外设。
实践上，可以使用I2C总线读取温度传感器的数据或与其他设备进行通信。
2. 并行通信接口并行通信接口可以同时传输多个位的数据，它们可以提供更高的传输速率，但需要更多的引脚。
常见的并行通信接口包括ATA（并行ATA）、PCI（周边组件互连）、PCIe（PCI Express）等。
ATA是一种常见的并行通信接口，用于连接存储设备（例如硬盘驱动器）和主机系统。
基于单片机的串口转以太网设计摘要：随着计算机通信技术和网络技术的发展,在嵌入式系统中集成以太网口实现与其它计算机设备之间的高速数据传输就显得尤为重要。
本文结合以太网接口芯片W5500的主要特点、芯片引脚定义、内部寄存器使用说明，设计了一款基于STM32芯片与W5500高速以太网控制芯片的嵌入式以太网系统，充分发挥了STM32 芯片的Cortex-M3 内核低成本低功耗的特性，同时该设计直接使用W5500固化的TCP/IP协议站，提高了系统的性能。
关键词：以太网以太网接口W5500芯片随着嵌入式系统与网络的密切关系和TCP-IP网络的迅速普及，TCP-IP网络在工业领域具有良好的应用前景。
与过去工业领域广泛使用的串行传输相比，TCP/IP连接器网络具有更宽的带宽、更快的传输速度、更远的传输距离和更广泛的通信服务等特点[1]。
由于TCP和IP通信环境的多样性，很难根据其基本IP环境自动纠正数据传输错误。
由于串行通信的传输方式容易受到普通模式的干扰，因此抗干扰能力差，传输容易出错。
在实际应用中，如果不超过最大传输长度，串行端口的最大传输速度为115200比特/秒[2]。
本文设计的以太网系统允许设备使用串口进行数据传输访问网络，包括串口通信、内置微控制器驱动程序、协议移植和服务器构建。
1系统硬件设计本系统设计采用STM32F103C8T6微控制器和W5500芯片搭建的网络系统，串口转网络硬件系统主要包括微处理器模块、以太网控模块、电源模块、电平转换、网口设计等。
其中，以太网芯片W5500与微控制器芯片STM32F103C8T6之间采用SPI接口，电源电路包含了微控制器芯片STM32F103C8T6所引出的两个串口。
2系统软件设计系统软件设计包含串口相关配置、TCP通信的实现、UDP通信的实现等。
由于W5500强化了协议，所以需要设计与套接字的接口。
这不仅简化了设计过程，还降低了微控制器的处理能力和系统资源的使用。
嵌入式系统中常见的外设接口与控制方法嵌入式系统是一种特殊的计算机系统，广泛应用于各个领域，如汽车、医疗设备、家电等。
为了实现实时、高效的数据交互，嵌入式系统通常需要与各种外设进行连接和控制。
本文将介绍几种常见的外设接口和控制方法。
一、串行通信接口（Serial Communication Interface）串行通信接口是一种用于点对点通信的数据传输方式，常见的有SPI（Serial Peripheral Interface）和I2C（Inter-Integrated Circuit）接口。
SPI接口一般由主设备和多个从设备组成。
主设备通过时钟信号（SCLK）控制数据的传输，将数据通过MOSI线发送给从设备，从设备则通过MISO线将应答数据返回给主设备。
SPI接口传输速度快，适用于高速数据传输，常用于存储器、传感器和显示屏等外设的控制。
I2C接口是一种多主从结构的串行通信接口，可以通过两根线（SDA和SCL）连接多个设备。
I2C接口通过地址识别从设备进行通信，可以同一条总线上连接多个外设，适合于连接多种外设，如温度传感器、电压检测模块等。
二、并行通信接口（Parallel Communication Interface）并行通信接口是一种同时传输多位数据的接口方式，常见的有ISA（Industry Standard Architecture）、PCI（Peripheral Component Interconnect）和USB （Universal Serial Bus）接口。
ISA接口是一种比较古老的并行通信接口，常用于早期的计算机系统。
ISA总线采用32位数据传输，具有较高的传输速度，适用于传输大量数据。
PCI接口是一种高速的并行通信接口，广泛应用于个人电脑系统。
PCI接口采用高频率的时钟信号来控制数据传输，具有较高的带宽和传输速度，适用于连接高性能外设，如显卡、声卡等。
USB接口是一种通用的并行通信接口，支持热插拔和多设备连接。
10Internet Communication互联网+通信以太网控制自动化技术EtherCAT 在工业自动化领域应用广泛。
在工业以太网总线技术EtherCAT 中，从站之间的通信采用分布式时钟同步机制，保证了通信的高速、低延迟、同步和确定性。
然而，EtherCAT 与工控机端的通信网络一般采用TCP/IP 协议，由于其需要建立连接和确认数据的传输，无法与EtherCAT 直接进行数据交互，导致了通信的非实时性，因此，需借用硬件介质进行通信协议转换。
伺服电机、步进电机和输入/输出口的控制过程非常复杂，任何一个控制环节出错都会造成控制系统运行不稳。
在实际产品开发中，考虑成本因素无法直接在控制系统中运行实时分析软件，而是要将相应数据实时地传输到PC 机上，通过PC 机上的数据采集、分析软件中查找、定位问题根源。
为了实现EtherCAT 与工控机端的TCP/IP 协议的互通，本文提出了一种基于UDP 协议的通信转换方案，利用UDP 协议的无连接和高带宽特点，提高通信的效率和速度，同时利用FPGA 开发的高性能TCP/IP 通信模块，保证通信的实时性和可靠性。
一、系统硬件设计系统的控制部分包括STM32F103、FPGA。
STM32F103程序负责控制LAN9252和FPGA 的通信，以及配置88E1111 PHY 芯片的寄存器。
FPGA 程序负责实现可变静态存储控制器通信模块、UDP 通信模块和88E1111 PHY 芯片配置模块。
可变静态存储控制器通信模块用于与STM32F103进行数据交换，UDP 通信模块用于封装和解析UDP 数据包，88E1111 PHY 芯片配置模块用于基于STM32的EtherCAT 转UDP通信转换系统设计与实现设置PHY 芯片的工作模式和速率。
整体硬件架构如图1所示。
图1 硬件架构LAN9252和STM32F103的接口电路如图2所示。
图2 STM32F103与LAN9252接线FPGA 选用EP4CE10，是一种低成本、高性能的可编程逻辑器件，可以实现复杂的通信协议和算法。
以太网串口通信的纯软件实现以太网串口通信是指通过以太网接口实现串口通信的一种方式。
传统的串口通信是通过串口硬件接口和串口线缆连接进行数据传输，而以太网串口通信则是通过软件实现将串口数据转发至以太网接口进行传输。
本文将介绍以太网串口通信的软件实现原理及其应用。
首先，以太网串口通信的软件实现是基于以太网接口的网络传输协议实现的。
常用的以太网协议有TCP/IP协议和UDP协议。
TCP/IP协议是一种可靠的、面向连接的协议，适用于长时间传输和要求数据完整性的应用。
UDP协议则是一种简单的、面向无连接的协议，适用于实时性要求较高的应用。
以太网串口通信的软件实现可以根据具体需求选择适合的协议。
1.打开串口：通过调用串口通信库的函数打开串口，指定串口的端口号、波特率、数据位、校验位等参数。
2.创建网络连接：通过选择合适的以太网协议，创建网络连接，指定连接的IP地址和端口号。
3.读取串口数据：通过调用串口通信库的函数读取串口接收缓冲区的数据，读取到的数据暂存在内存中。
4.数据转发：将读取到的串口数据通过网络连接发送至远程主机。
对于TCP/IP协议，可以通过调用相应的函数将数据发送至连接的远程主机；对于UDP协议，可以通过调用相应的函数将数据广播或者多播至指定的网络地址。
5.接收网络数据：等待接收远程主机的响应数据，并将数据暂存在内存中。
6.写入串口数据：通过调用串口通信库的函数将接收到的网络数据写入串口发送缓冲区。
7.关闭串口和网络连接：通过调用相应的函数关闭串口和网络连接。
以太网串口通信的软件实现在实践中应用广泛。
例如，可以将传统的串口设备连接至以太网，通过网络传输串口数据，实现远程控制和监控。
另外，以太网串口通信也可以用于将不支持网络接口的设备通过串口连接至网络，实现远程管理和维护。
总结起来，以太网串口通信的软件实现基于以太网接口的网络传输协议和串口通信库，通过打开串口、创建网络连接、读取串口数据、数据转发、接收网络数据、写入串口数据和关闭串口和网络连接等步骤实现。
串口转以太网方案介绍串口（Serial Port）和以太网（Ethernet）是计算机领域中常见的通信接口，它们在不同的应用场景中具有重要的作用。
然而，在某些情况下，我们可能需要将串口数据通过以太网进行传输和处理。
为了实现这种串口转以太网的方案，我们可以借助硬件转换器或使用软件实现此功能。
硬件串口转以太网方案硬件串口转以太网方案通常基于串口转以太网模块来实现。
这些模块内置有串口和以太网接口，并且具备串口和以太网之间的数据转换功能。
下面介绍几种常见的硬件串口转以太网方案。
RS232转以太网模块是一种简单而常见的串口转以太网模块。
它通常具有一个RS232串口和一个以太网接口，能够将串口数据转换为以太网数据进行传输。
需要注意的是，使用RS232转以太网模块时，我们需要确保串口和以太网之间的通信协议一致。
2. RS485转以太网模块与RS232转以太网模块类似，RS485转以太网模块也是一种常见的硬件串口转以太网方案。
RS485是一种串行通信标准，可以实现多个设备之间的串行通信。
RS485转以太网模块通常具有一个RS485串口和一个以太网接口，能够将RS485串口数据转换为以太网数据进行传输。
串口转以太网网关是一种功能更加强大的硬件转换设备。
它通常具有多个串口和一个以太网接口，可以同时处理多个串口数据并将其转换为以太网数据进行传输。
串口转以太网网关可以广泛应用于工业自动化、物联网等领域，提供稳定可靠的串口转以太网通信方案。
软件串口转以太网方案除了使用硬件转换器，我们还可以使用软件来实现串口转以太网的功能。
下面介绍几种常见的软件串口转以太网方案。
1. 虚拟串口软件虚拟串口软件可以创建一个虚拟的串口，并且通过网络将串口数据传输到远程计算机。
该软件通常具有配置简单、易于使用的特点，可以方便地将串口数据发送到以太网。
2. 串口服务器软件串口服务器软件是一种运行在计算机上的软件，可以将串口数据转发到以太网。
它通常具有多串口支持、数据转发和远程控制等功能，可以满足多个串口设备与以太网之间的数据传输需求。
P/N: 1802000012013 *1802000012013*MiiNePort E Series Quick Installation GuideVersion 1.0, November 2019Technical Support Contact Information/supportMoxa Americas:Toll-free: 1-888-669-2872 Tel: 1-714-528-6777 Fax: 1-714-528-6778 Moxa China (Shanghai office): Toll-free: 800-820-5036 Tel: +86-21-5258-9955 Fax: +86-21-5258-5505 Moxa Europe:Tel: +49-89-3 70 03 99-0 Fax: +49-89-3 70 03 99-99 Moxa Asia-Pacific:Tel: +886-2-8919-1230 Fax: +886-2-8919-1231 Moxa India:Tel: +91-80-4172-9088 Fax: +91-80-4132-10452019 Moxa Inc. All rights reserved.OverviewThe Moxa MiiNePort E series of serial-to-Ethernet embedded modules comes with four models: two standard operating temperature models (MiiNePort E, MiiNePort E-H) and two wide operating temperature models (MiiNePort E-T, MiiNePort E-H-T). Moxa provides a starter kit for each MiiNePort E series module; each starter kit contains an evaluation board that can be used to evaluate the modules and to develop your own application. The following table lists the model names of all MiiNePort E series modules, along with the model names of the corresponding starter kits.Available Modules•MiiNePort E1: Embedded device server for TTL devices, drop-in module, 10/100M with RJ45 connector, 50 bps to 230.4 Kbpsbaudrate, 0 to 55°C operating temperature•MiiNePort E1-T: Embedded device server for TTL devices, drop-in module, 10/100M with RJ45 connector, 50 bps to 230.4 Kbpsbaudrate, -40°C to 85°C operating temperature•MiiNePort E1-H: Embedded device server for TTL devices, drop-in module, 10/100M with RJ45 connector, 50 bps to 921.6 Kbpsbaudrate, 0 to 55°C operating temperature•MiiNePort E1-H-T: Embedded device server for TTL devices, drop-in module, 10/100M with RJ45 connector, 50 bps to 921.6 Kbpsbaudrate, -40 to 85°C operating temperature•MiiNePort E2: Embedded device server for TTL devices, drop-in module, 10/100M without RJ45 connector, 50 bps to 230.4 Kbpsbaudrate, 0 to 55°C operating temperature•MiiNePort E2-T: Embedded device server for TTL devices, drop-in module, 10/100M without RJ45 connector, 50 bps to 230.4 Kbpsbaudrate, -40 to 85°C operating temperature•MiiNePort E2-H: Embedded device server for TTL devices, drop-in module, 10/100M without RJ45 connector, 50 bps to 921.6 Kbpsbaudrate, 0 to 55°C operating temperature•MiiNePort E2-H-T: Embedded device server for TTL devices, drop-in module, 10/100M without RJ45 connector, 50 bps to 921.6 Kbps baudrate, -40 to 85°C operating temperature•MiiNePort E3: Embedded device server for TTL devices, pin-header module, 10/100M with RJ45 connector, 50 bps to 230.4Kbps baudrate, 0 to 55°C operating temperature•MiiNePort E3-T: Embedded device server for TTL devices, pin-header module, 10/100M with RJ45 connector, 50 bps to 230.4Kbps baudrate, -40 to 85°C operating temperature•MiiNePort E3-H: Embedded device server for TTL devices, pin-header module, 10/100M with RJ45 connector, 50 bps to 921.6Kbps baudrate, 0 to 55°C operating temperature•MiiNePort E3-H-T: Embedded device server for TTL devices, pin-header module, 10/100M with RJ45 connector, 50 bps to 921.6Kbps baudrate, -40 to 85°C operating temperatureAvailable Starter Kits•MiiNePort E1-ST: Starter kit for the MiiNePort E1 Series, module included•MiiNePort E1-H-ST: Starter kit for the MiiNePort E1-H Series, module included•MiiNePort E2-ST: Starter kit for the MiiNePort E2 Series, module included•MiiNePort E2-H-ST: Starter kit for the MiiNePort E2-H Series, module included•MiiNePort E3-ST: Starter kit for the MiiNePort E3 Series, module included•MiiNePort E3-H-ST: Starter kit for the MiiNePort E3-H Series, module includedPackage ChecklistEach MiiNePort E Series starter kit package contains the following items:• 1 MiiNePort E Series module• 1 MiiNePort E Series evaluation board• 1 universal power adapter• 2 power cords• 1 null modem serial cable• 1 cross-over Ethernet cable• 1 product warranty booklet• 2 flat cables (MiiNePort E3 Series only)• 1 pack of screw and spacer (MiiNePort E3 Series only)•Quick installation guide (print)•Warranty cardNOTE Please notify your sales representative if any of the above items are missing or damaged.Hardware Installation ProcedureFollow these steps to prepare the module and evaluation board for testing and application development.STEP 1: Plug the MiiNePort E module into the sockets on the top of the evaluation board.STEP 2: Connect the 12 to 48 VDC power line with the evaluation board’s power jack.STEP 3: Switch on the power switchSTEP 4: Use an RJ45 Ethernet cable to connect the MiiNePort E module to an Ethernet network.STEP 5: Use the serial data cable to connect the evaluation board to a serial device.Software Utility Installation ProcedureUse the following installation procedure for each MiiNePort E model: Software InstallationFor software installation, download the relevant utilities from Moxa's website: https:///en/support1.Start the Device Search Utility (DSU) setup program to beginthe installation. When the Welcome window opens, click Next.2.Click Install to install program files in the default directory.3.The Installing window reports the progress of the installation.4.Click Finish to complete the installation.Module Configuration1.Start the DSU program.2.Select the Search function from the function icons.3.After the search is finished, all MiiNePort E modules that were foundwill be shown in the search window. If you locate more than onemodule connected to this network, refer to the MAC address on the module(s) to determine the modules you wish to configure.4.Double-click on the MiiNePort E module you wish to configure; yourweb browser will be activated with the MiiNePort E’s web console.5.The default IP address of the MiiNePort E is 192.168.127.254, andthe default login credentials:username: adminpassword: moxa6.Refer to Chapter 7 of the MiiNePort E Series User’s Manual foradditional configuration instructions.Evaluation Board LayoutE1 SeriesNumber Description1 MiiNePort E2 Module Location2 Ethernet RJ45 Connector3 Serial Interface Jumper4 Power Switch5 Power Jack6 Power and Ready LED7 DB9 Male Connector8 Serial Port Status LED9 Digital IO Terminal Block10 Digital Output LED11 Digital Input/Output Mode12 Digital Input Switch13 Circuit PadNumber Description1 PoE Pin2 MiiNePort E3 Module Location3 Serial Interface Jumper4 Power Switch5 Power Jack6 Power & Ready LED7 DB9 Male Connector8 Serial Port Status LED9 Digital IO Terminal Block10 Digital Output LED11 Digital Input/Output Mode12 Digital Input Switch13 Circuit PadPin AssignmentE1 SeriesSerial Signal Pins (MiiNePort E1 Series Modules)Pin Function 1 GND 2 VCC 3 Reset 4 Data Out 5 Data In 6 Ready/RTS a 7 Reset to Default b 8 CTS ca. Pin 6 can be configured as Ready/RTS (RequesttoSend), Ready/DO,or RS-485 Tx Enabled (the default it Ready/RTS).b. Pin 7 can be configured as Reset to Default, DIO, DTR, or RS-485Tx Enabled (the default is Reset to Default). c. Pin 8 can be configured as CTS (CleartoSend), DI, or DSR (thedefault is CTS). E2 SeriesThe bottom view of the MiiNePort E2 Series ModuleJP1PinSignal Name Function1 Ethernet Tx+ Ethernet Transmit Data+2 Ethernet Tx- Ethernet Transmit Data-3 Ethernet Rx+ Ethernet Receive Data+4 Ethernet Rx- Ethernet Receive Data- JP2Pin Signal Name Function1 100M LED Ethernet 100M LED2 10M LED Ethernet 10M LED3 LRXD Receive Serial Data4 LTXD Transmit Serial Data5 LDCDData Carrier Detect 6 RS485_EN RS-485 Enable 7 LRTS Request To Send8 LDTR Data Terminal Ready 9 LDSR Data Set Ready 10 LCTSClear To SendJP3Pin Signal Name Function1 DIO0 Programmable Input/Output2 DIO1 Programmable Input/Output3 DIO2 Programmable Input/Output4 DIO3 Programmable Input/Output5 Reserved N/A6 Reserved N/A7 SW Reset Reset To Factory Default8 GND Circuit Ground9 Ready LED System is Ready10 VCC Power SupplyE3 SeriesThe bottom view of the MiiNePort E3 Series ModuleEthernet Pins (JP2)Pin Signal Name Function1 Reserve N/A2 Reserve N/A3 Reserve N/A4 Reserve N/A5 PoE signal pair 1 PoE power from Tx signal6 PoE spare pair 1 PoE power from RJ45 4, 5 pin7 PoE signal pair 2 PoE power from Rx signal8 PoE spare pair 2 PoE power from RJ45 7, 7 pinSerial Pins and Power Pins (JP4)Pin Signal Name Function1 Serial Rx Receive Serial Data2 Ready LED System is Ready3 Serial Tx Transmit Serial Data4 GPIO Programmable I/O, DIO05 DCD Receive Line Signal Detector6 GPIO Programmable I/O, DIO27 RS485_EN0 RS-485 Enabled8 GPIO Programmable I/O, DIO39 RTS Request to Send10 GPIO Programmable I/O, DIO111 DTR Data Terminal Ready12 Reserve N/APin Signal Name Function13 DSR Data Set Ready 14 Reserve N/A15 CTSClear to Send16 SW_Reset Reset to Factory Default 17 Reserve N/A 18 Reserve N/A19 GND Circuit Ground 20 VCC Power SupplyEthernet Port PinsRJ45Pin Signal 1 Tx+ 2 Tx- 3 Rx+ 6Rx-Evaluation Board Serial PortDB9 MalePinRS-232RS-485-2W 1 DCD – 2 RxD – 3 TxD D+ 4 DTR D- 5 GND GND 6 DSR – 7 RTS – 8 CTS – 9– –CertificationThis product complies with Chinese RoHS (Restriction of Hazardous Substances) regulations for Electronic Information Products.。
现场答辩成绩：实验报告成绩：总成绩：重庆邮电大学综合实验报告题目：基于嵌入式系统的串口-以太网转换器单位（二级学院）：学生姓名：专业：班级：学号：指导教师：设计时间：2010 年11 月重庆邮电大学制目录一、实验作品功能描述二、实验作品界面或使用说明三、小组分工与个人所负责的模块说明四、程序流程图五、任务的定义、实现及主要模块六、实验中遇到的问题及解决方法七、实验结果八、实验体会九、进一步改进方案和作品应用建议附录：个人所负责编写的部分主要代码一、 实验作品功能描述该作品是实现一个基于嵌入式系统的串口-以太网转换器。
该网关能够实现RS-232与以太网TCP/IP 之间的协议转换，从而能为各种串口设备提供以太网接入功能。
该转换器实现的是串口数据的透明化传输，即转换器并不对通信的数据内容作任何修改，只是对通信数据进行打包和解包工作，以实现串口数据的网络传输。
二、实验作品使用说明该设计最终在实验室ARM3000开发板平台上验证成功，一个UP-NetARM3000 通过网线与pc 机相连接，发送板的ARM 监视以太网，将接收到的字符发送到串口收发器发送，pc 机收发器监视串口，将接收的字符发送到以太网，数据传送数据转换图数据转换过程为，pc 开始，主机发送数据到以太网口，以太网接收到数据，发送到串口；串口轮询总线，接收到数据以后，发送到以太网口，最后将数据返回给pc 机。
三、小组分工及个人所负责模块这次设计，我主要负责总函数的设计及调用。
主要用到了实验手册中的串口实验，UDP 通信实验，系统消息循环实验这几个实验。
程序见附录。
四、程序设计流程图 本次设计的主程序流程图如下通过编写串口驱动程序模块，为应用程序的设计建立了一个很好的平台，应用程序的编写只需调用系统服务或者是调用各种API函数，大大简化了应用程序的设计的复杂度。
在应用程序中，初始化各个全局变量后，调用SOCKET API函数建立了服务器通讯方式，UDP 建立过程在具体通讯时，本系统作为服务器，监听客户端（一般是PC机）的连接。
建立连接后，该任务把客户端通过以太网发送来的数据保存到串口发送缓冲池，串口驱动程序就会自动地把数据发送给串口设备。
然后，程序判断串口接收缓冲池是否有数据，若有，就调用SOCKET API函数中的sendto()函数把串口接收缓冲池的数据转发给以太网，送到客户端。
该任务一直处于这样一个循环中，从而实现了串口数据的网络传输。
本次设计运用到了U/cos-II操作系统，定义了两个主要任务：Main_task和Receive_task。
Main_task流程图：Receive_task流程图如下所示：五、任务的定义、实现及主要模块本设计中定义了两个任务：Main_task及Receive_task；Main_task模块完成的主要任务：1）初始化了网络InitNetWork()，配置网络，强行设置开发板的网络地址：IP4_ADDRESS32(ipaddr32,192,168,0,120);IP4_ADDRESS32(ipmaskaddr32,255,255,255,0);IP4_ADDRESS32(ipgateaddr32,192,168,0,1);Uart_Printf("current IP is 192.168.0.120\n");initOSNet(ipaddr32, ipmaskaddr32, ipgateaddr32, Mac); //配置网络。
2）设定计算机端套接口属性，定义了使用的IP协议、地址以及使用端口号：servaddr.sin_family = AF_INET; //IPv4协议servaddr.sin_addr.s_addr = (110<<24)|(0<<16)|(168<<8)|192;servaddr.sin_port = htons(5000); //端口3）创建开发板发送端套接字ClientSock_out：ClientSock_out=socket(PF_INET,SOCK_DGRAM, 0); //创建套接字4）设定了开发板发送端套接口属性，定义了发送板IP地址以及使用端口号：cliaddr_out.sin_family = AF_INET; //IPv4协议cliaddr_out.sin_port=htons(4999); //板子发送数据的端口cliaddr_out.sin_addr.s_addr=INADDR_ANY; //填入本机IP 5）绑定开发板发送端套接字，可以进行数据通信：bind(ClientSock_out, (struct sockaddr*)&cliaddr_out, sizeof(cliaddr_out));6）主要处理函数，串口查询函数，如果收到数据，返回非零，否则，返回0。
int Uart_Poll(int Uartnum){if(Uartnum==0){return (rUTRSTAT0 & 0x1);}else{return (rUTRSTAT1 & 0x1);}Receive_task模块完成的主要任务：1）创建开发板接收端套接字ClientSock_in：ClientSock_in=socket(PF_INET,SOCK_DGRAM, 0);2）设定了开发板接收端套接口属性，定义了接收板IP地址以及使用端口号：cliaddr_in.sin_family= AF_INET; //使用IPV4协议族cliaddr_in.sin_port=htons(4998); //板子接受数据的端口cliaddr_in.sin_addr.s_addr=INADDR_ANY; //填入本机IP地址3）绑定接收端套接字：bind(ClientSock_in, (struct sockaddr*)&cliaddr_in, sizeof(cliaddr_in));六、实验中遇到的问题及解决方法1、在调试的时候，把pc的IP地址与板子的IP地址设置为相同，这样数据不能正常发送。
改为不同的IP之后就可以正常通信了。
还有就是调试的时候波特率的设置问题，我是通过网上查资料的方法才知道要设为9600。
2、在串口通信与UDP通信汇总时，他们出现了头文件重复定义的情况，必须慢慢查找出来。
七、实验结果该作品实现一个基于嵌入式系统的串口-以太网转换器。
该网关能够实现RS-232与以太网TCP/IP之间的协议转换，从而能为各种串口设备提供以太网接入功能。
可以在发送端发送一个字节的数据，通过以太网，再通过串口，传送到板子，最后显示出发送的数据。
而且通信也是双向的，反过来同样可实现，两端的发送与接收互不影响。
实验结果：PC机串口八、实验体会通过本次试验，我了解了嵌入式ARM的一些基本知识，包括软件和硬件。
掌握了串口的通信和UDP通信的联系和具体方法，学会了使用串口调试工具等等。
通过对作品的制作，我把理论知识应用到了实际的实物中，学到了很多平时没学到的东西。
十、进一步改进方案和作品应用建议本作品只能支持一种波特率下的双向收发功能，而且只实现了单字节的收发，以后应该向多波特率多字节发送方面研究。
附录：void InitNetWork()//初始化网络{U32 ipaddr32,ipmaskaddr32,ipgateaddr32;U8 Mac[6];Uart_Printf("begin init Ethernet and UDP...\n");//强设IPIP4_ADDRESS32(ipaddr32,192,168,0,120);IP4_ADDRESS32(ipmaskaddr32,255,255,255,0);IP4_ADDRESS32(ipgateaddr32,192,168,0,1);Uart_Printf("current IP is 192.168.0.120\n");initOSNet(ipaddr32, ipmaskaddr32, ipgateaddr32, Mac);//配置网络OSTimeDly(1000);Uart_Printf("init Ethernet and UDP is ok!\n");}int Uart_Poll(int Uartnum){if(Uartnum==0){return (rUTRSTA T0 & 0x1);}else{return (rUTRSTA T1 & 0x1);}}int main(void){ARMTargetInit(); //开发板初始化OSInit(); //操作系统初始化uHALr_ResetMMU();//复位MMUOSTaskCreate(Main_Task, (void *)0, (OS_STK *)&Main_Stack[STACKSIZE*8-1], Main_Task_Prio);// 创建系统任务一个收一个发OSTaskCreate(Receive_Task, (void *)0, (OS_STK *)&Receive_Stack[STACKSIZE*8-1], Receive_Task_Prio);OSAddTask_Init();//创建系统附加任务InitRtc();//初始化系统时钟Nand_Rw_Sem=OSSemCreate(1); //创建Nand-Flash读写控制权旗语,初值为1满足互斥条件//OSStart();//操作系统任务调度开始//不会执行到这里return 0;}void Main_Task(void *Id) //板子发{}void Receive_Task(void *Id) //板子收{}。
