串口并口转USB以太网透传模块

串口联网模块—串口转网口模块摘要：本文介绍了串口联网模块的定义、用途、使用方法和性能指标。

1.什么是串口联网模块串口对于电子工程师来说再熟悉不过，Serial、UART、RS232、EIA-RS-232C、COM 这些都是串口的名字。

串口由于其使用引脚 少（只有 RXD、TXD 两根线），协议简单，被广泛地应用于电子设备的数据传输中，电子设备通过串口和 PC 通信，或者通过串口 进行外部数据扩展都是很普遍的现象。

网络时代的到来，迫切需要电子设备也联网，那么当一个设备需要接入以太网的时候采用串口转以太网的方式最为合适。

所 谓串口联网模块就是将 MCU 的串口通信转化为以太网通信的电子单元模块。

以下是上海卓岚信息科技的几款串口联网模块：串口联网模块 ZLSN2000 名称：芯片型串口设备联网模块 用法：模块提供 19 针双排引脚，插接到用户 PCB 后使用。

选型：量大客户建议使用 ZLSN2000，价格比 ZLSN3000 便宜，易于与用户 PCB 整合。

串口联网模块 ZLSN3000 名称：TTL 电平接线型串口设备联网模块 用法：只需通过排线将 RXD、TXD 和用户电路板 MCU 串口连接，即可使用。

选型：使用 ZLSN2000 之前，可先用 ZLSN3000 测试模块性能，用户无需制板即可与 模块连接，方便快捷。

适合已有串口设备立即联网升级。

串口联网模块实验套件 ZLSN2100 名称：嵌入式联网模块的实验套件 用法：提供电源适配器、网线、串口线，用户连接 PC 机 COM 口或者设备串口（公头 DB9），再接上电源、网线后即可使用。

选型：比 ZLSN4000 提供更多配件，适合于用户还未开发串口设备想通过 PC 机测试 模块性能或者想直接与用户串口设备 DB9 接口连接进行测试的情况。

2.串口联网模块的用途从本质上来说，串口联网模块就是一个串口转以太网（TCP/IP）协议转化器。

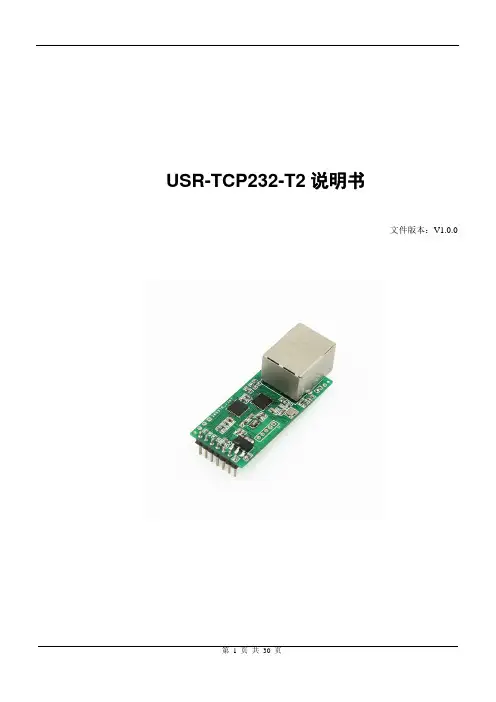

USR-TCP232-T2说明书文件版本：V1.0.0目录USR-TCP232-T2说明书 (1)1.快速入门 (4)1.1.模块硬件环境测试 (4)1.2.网络连接 (4)1.3.默认参数 (5)1.4.数据传输测试 (5)2.产品概述 (7)2.1.产品简介 (7)2.2.产品特点 (7)2.3.电气参数 (7)2.4.硬件说明 (8)2.5.尺寸描述 (9)3.产品功能 (11)3.1.工作模式 (11)3.1.1.TCP Client模式特性 (11)3.1.2.TCP Server模式特性 (12)3.1.3.UDP Client模式特性 (12)3.1.4.UDP Server模式特性 (12)3.1.5.HTTPD Client (12)3.1.6.TCP和UDP机制 (12)3.2.DHCP和DNS功能 (13)3.3.VCOM应用模式 (14)3.3.1.模块做Client (14)3.3.2.模块做Server (15)3.3.3.建立串口的其他方式 (16)3.4.特殊功能 (17)3.4.1.RS485功能 (17)3.4.2.透传云功能 (17)3.4.3.Link功能 (18)3.4.4.恢复出厂设置功能 (19)3.4.5.Reset功能 (19)3.4.6.ID功能 (19)3.4.7.Index功能 (19)3.4.8.类RFC2217功能 (20)3.5.新增功能 (20)3.5.1.AT指令功能 (20)3.5.2.按连接显示IP及发送接收数据量 (20)3.5.3.TCP Server连接Client数量可设置 (21)3.5.4.MAC地址可自定义 (21)3.5.5.DNS服务器地址可自定义 (21)3.5.6.自定义注册包功能 (21)3.5.7.自定义心跳包功能 (21)3.5.8.HTTPD 功能 (21)3.6.固件升级 (21)4.设置方法 (23)4.1.用户配置流程 (23)4.2.打开管理网页 (23)4.3.状态显示 (24)4.4.本机IP设置 (25)4.5.串口参数 (25)4.6.扩展功能 (26)4.7.高级设置 (27)4.8.模块管理 (27)4.9.设置软件 (27)5.免责声明 (31)6.更新历史 (31)1.快速入门联网模块USR-TCP232-T2用于实现串口到以太网口的数据的双向透明转发，用户无需关心具体细节，模块内部完成协议转换，通过简单设置即可设定工作细节。

串口转以太网技术介绍在许多工业自动化系统中，串口通信是常见的通信方式。

然而，串口通信通常只能在短距离内进行，并且信号的传输速率较慢。

为了扩展通信距离和提高通信速率，需要使用以太网通信。

串口转以太网技术应运而生。

串口转以太网技术可以通过硬件转换模块或软件来实现。

硬件转换模块通常包括串口驱动芯片和以太网控制器芯片。

串口驱动芯片负责将串行信号转换为并行信号，以太网控制器芯片则负责将并行信号转换为以太网信号。

此外，硬件转换模块还可能包括其他功能，如电源管理和电压调整。

软件方式实现串口转以太网技术通常使用串口服务器软件。

串口服务器软件运行在计算机或嵌入式系统上，可以将串口数据转发到以太网上。

通过软件方式实现串口转以太网技术具有灵活性和可扩展性，可以根据实际需求进行配置和定制。

串口转以太网技术的应用非常广泛。

例如，在工业自动化系统中，可以使用串口转以太网技术实现对远程设备的监控和控制。

通过将串口设备连接到以太网网络上，可以实现实时数据的传输和分析，从而提高工作效率和生产质量。

另外，串口转以太网技术还可以应用于智能家居、远程监控和物联网等领域。

通过将串口设备接入到以太网网络中，可以实现对设备的远程控制和管理。

例如，可以通过手机或电脑远程控制家庭电器，或者监控家庭环境和安全状况。

总的来说，串口转以太网技术是一种将串行通信转换为以太网通信的技术。

它可以扩展通信距离和提高通信速率，实现远程控制和监控。

串口转以太网技术可以通过硬件转换模块或软件来实现，广泛应用于工业自动化系统、智能家居、远程监控和物联网等领域。

一、模块功能概述DAM-E3220M适用于以太网转串口的透传以及Modbus RTU到Modbus TCP的网关，硬件设计有以太网口、RS232、RS485、CAN（暂未开放）。

二、模块结构及接线端子三、模块主要性能指标串口设备联网服务器⏹网络端口：10/100Base-T，RJ-45接口⏹串口：1个RS-232，1个RS-485⏹传输速率：RS-232（300bps～115.2Kbps）RS-485（300bps～115.2Kbps）⏹电源：未调理+10～+30VDC⏹功耗：1.0W@24VDC⏹工作温度：－40℃～＋85℃四、连接器和信号端子名称说明1CTS1RS-232接口发送数据正2RTS1RS-232接口发送数据负3RXD1RS-232接口接收数据正4TXD1RS-232接口接收数据负5未连接6DATA2+RS-485接口信号正7DATA2-RS-485接口信号负8未连接9未连接10未连接11未连接12INIT*复位端13(R)+Vs直流正电源输入，+10～+30VDC 14(B)GND直流电源输入地五、故障及排除1、数据通信失败⏹检查RS-232/RS485接口连线是否正确⏹检查RJ-45接口接线是否正确⏹检查接线端子是否连接良好2、数据丢失或错误⏹检查数据通信设备两端数据传输速率、格式是否一致六、端口映射关系及参数配置说明控制端口10000用于产品一些工作参数的设定，用户可以不用关注，而10001端口用用只要使用一些通用的以太网虚拟串口工具或本产品附带的工具软件即可将本端口虚拟成串口即可使用。

ModbusTCP端口502为本产品将485口的数据转发到TCP端的专用端口，以太网端采用标准的ModbusTCP协议，可以与一些具有标准ModbusTCP协议的主机进行通信，如测试工具ModbusPOLL、组态软件等。

同时灵活的数据转发方式能够适用于将所有的具有Modbus RTU协议的产品很方便的连接到以太网设备，关于配置方法下面将进行说明。

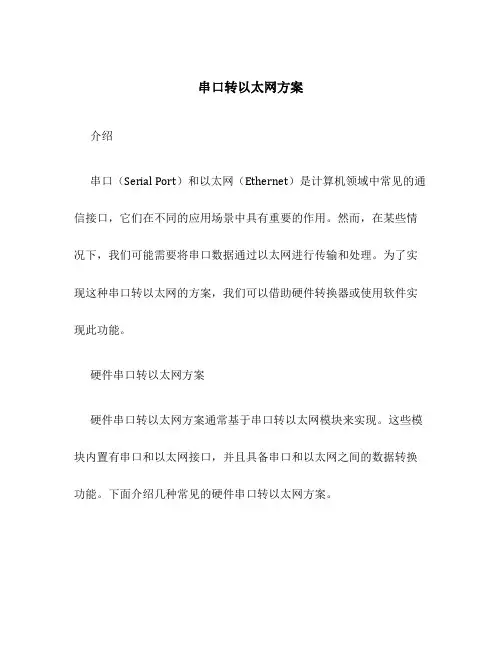

串口转以太网方案介绍串口（Serial Port）和以太网（Ethernet）是计算机领域中常见的通信接口，它们在不同的应用场景中具有重要的作用。

然而，在某些情况下，我们可能需要将串口数据通过以太网进行传输和处理。

为了实现这种串口转以太网的方案，我们可以借助硬件转换器或使用软件实现此功能。

硬件串口转以太网方案硬件串口转以太网方案通常基于串口转以太网模块来实现。

这些模块内置有串口和以太网接口，并且具备串口和以太网之间的数据转换功能。

下面介绍几种常见的硬件串口转以太网方案。

RS232转以太网模块是一种简单而常见的串口转以太网模块。

它通常具有一个RS232串口和一个以太网接口，能够将串口数据转换为以太网数据进行传输。

需要注意的是，使用RS232转以太网模块时，我们需要确保串口和以太网之间的通信协议一致。

2. RS485转以太网模块与RS232转以太网模块类似，RS485转以太网模块也是一种常见的硬件串口转以太网方案。

RS485是一种串行通信标准，可以实现多个设备之间的串行通信。

RS485转以太网模块通常具有一个RS485串口和一个以太网接口，能够将RS485串口数据转换为以太网数据进行传输。

串口转以太网网关是一种功能更加强大的硬件转换设备。

它通常具有多个串口和一个以太网接口，可以同时处理多个串口数据并将其转换为以太网数据进行传输。

串口转以太网网关可以广泛应用于工业自动化、物联网等领域，提供稳定可靠的串口转以太网通信方案。

软件串口转以太网方案除了使用硬件转换器，我们还可以使用软件来实现串口转以太网的功能。

下面介绍几种常见的软件串口转以太网方案。

1. 虚拟串口软件虚拟串口软件可以创建一个虚拟的串口，并且通过网络将串口数据传输到远程计算机。

该软件通常具有配置简单、易于使用的特点，可以方便地将串口数据发送到以太网。

2. 串口服务器软件串口服务器软件是一种运行在计算机上的软件，可以将串口数据转发到以太网。

它通常具有多串口支持、数据转发和远程控制等功能，可以满足多个串口设备与以太网之间的数据传输需求。

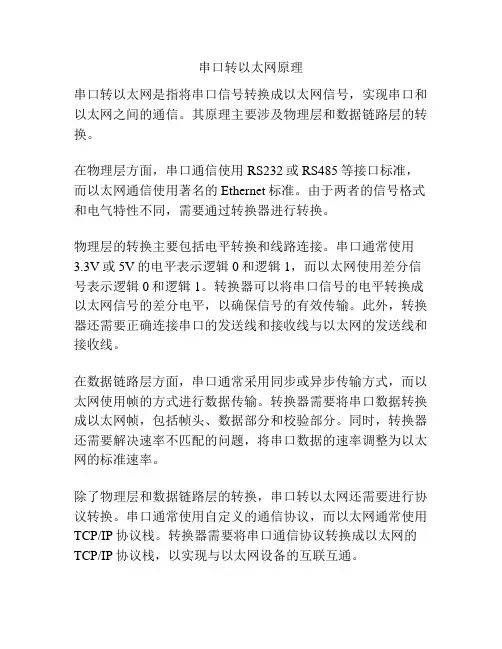

串口转以太网原理
串口转以太网是指将串口信号转换成以太网信号，实现串口和以太网之间的通信。

其原理主要涉及物理层和数据链路层的转换。

在物理层方面，串口通信使用RS232或RS485等接口标准，而以太网通信使用著名的Ethernet标准。

由于两者的信号格式和电气特性不同，需要通过转换器进行转换。

物理层的转换主要包括电平转换和线路连接。

串口通常使用3.3V或5V的电平表示逻辑0和逻辑1，而以太网使用差分信号表示逻辑0和逻辑1。

转换器可以将串口信号的电平转换成以太网信号的差分电平，以确保信号的有效传输。

此外，转换器还需要正确连接串口的发送线和接收线与以太网的发送线和接收线。

在数据链路层方面，串口通常采用同步或异步传输方式，而以太网使用帧的方式进行数据传输。

转换器需要将串口数据转换成以太网帧，包括帧头、数据部分和校验部分。

同时，转换器还需要解决速率不匹配的问题，将串口数据的速率调整为以太网的标准速率。

除了物理层和数据链路层的转换，串口转以太网还需要进行协议转换。

串口通常使用自定义的通信协议，而以太网通常使用TCP/IP协议栈。

转换器需要将串口通信协议转换成以太网的TCP/IP协议栈，以实现与以太网设备的互联互通。

综上所述，串口转以太网主要通过物理层和数据链路层的转换，以及协议的转换，实现串口和以太网之间的通信。

这种转换能够扩展串口设备的网络连接能力，增加设备的灵活性和可扩展性。

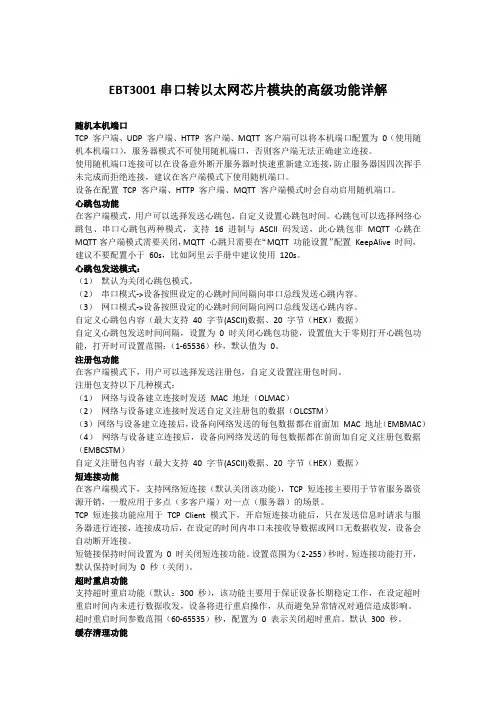

EBT3001串口转以太网芯片模块的高级功能详解随机本机端口TCP 客户端、UDP 客户端、HTTP 客户端、MQTT 客户端可以将本机端口配置为0（使用随机本机端口），服务器模式不可使用随机端口，否则客户端无法正确建立连接。

使用随机端口连接可以在设备意外断开服务器时快速重新建立连接，防止服务器因四次挥手未完成而拒绝连接，建议在客户端模式下使用随机端口。

设备在配置TCP 客户端、HTTP 客户端、MQTT 客户端模式时会自动启用随机端口。

心跳包功能在客户端模式，用户可以选择发送心跳包，自定义设置心跳包时间。

心跳包可以选择网络心跳包、串口心跳包两种模式，支持16 进制与ASCII 码发送，此心跳包非MQTT 心跳在MQTT客户端模式需要关闭，MQTT 心跳只需要在“MQTT 功能设置”配置KeepAlive 时间，建议不要配置小于60s，比如阿里云手册中建议使用120s。

心跳包发送模式：（1）默认为关闭心跳包模式。

（2）串口模式->设备按照设定的心跳时间间隔向串口总线发送心跳内容。

（3）网口模式->设备按照设定的心跳时间间隔向网口总线发送心跳内容。

自定义心跳包内容（最大支持40 字节(ASCII)数据、20 字节（HEX）数据）自定义心跳包发送时间间隔，设置为0 时关闭心跳包功能，设置值大于零则打开心跳包功能，打开时可设置范围：（1-65536）秒，默认值为0。

注册包功能在客户端模式下，用户可以选择发送注册包，自定义设置注册包时间。

注册包支持以下几种模式：（1）网络与设备建立连接时发送MAC 地址（OLMAC）（2）网络与设备建立连接时发送自定义注册包的数据（OLCSTM）（3）网络与设备建立连接后，设备向网络发送的每包数据都在前面加MAC 地址（EMBMAC）（4）网络与设备建立连接后，设备向网络发送的每包数据都在前面加自定义注册包数据（EMBCSTM）自定义注册包内容（最大支持40 字节(ASCII)数据、20 字节（HEX）数据）短连接功能在客户端模式下，支持网络短连接（默认关闭该功能），TCP 短连接主要用于节省服务器资源开销，一般应用于多点（多客户端）对一点（服务器）的场景。

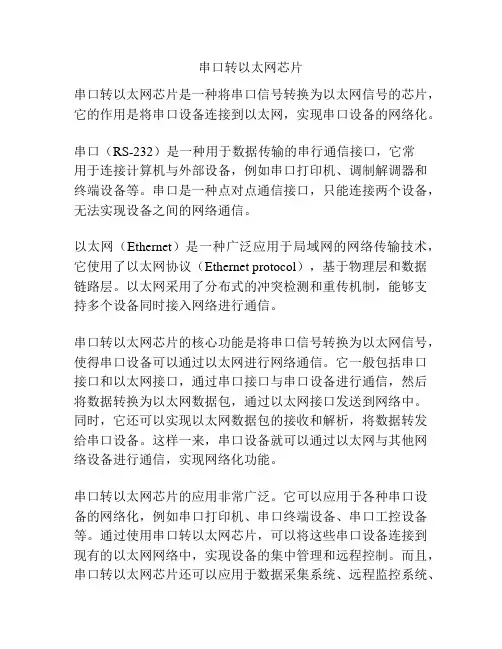

串口转以太网芯片串口转以太网芯片是一种将串口信号转换为以太网信号的芯片，它的作用是将串口设备连接到以太网，实现串口设备的网络化。

串口（RS-232）是一种用于数据传输的串行通信接口，它常用于连接计算机与外部设备，例如串口打印机、调制解调器和终端设备等。

串口是一种点对点通信接口，只能连接两个设备，无法实现设备之间的网络通信。

以太网（Ethernet）是一种广泛应用于局域网的网络传输技术，它使用了以太网协议（Ethernet protocol），基于物理层和数据链路层。

以太网采用了分布式的冲突检测和重传机制，能够支持多个设备同时接入网络进行通信。

串口转以太网芯片的核心功能是将串口信号转换为以太网信号，使得串口设备可以通过以太网进行网络通信。

它一般包括串口接口和以太网接口，通过串口接口与串口设备进行通信，然后将数据转换为以太网数据包，通过以太网接口发送到网络中。

同时，它还可以实现以太网数据包的接收和解析，将数据转发给串口设备。

这样一来，串口设备就可以通过以太网与其他网络设备进行通信，实现网络化功能。

串口转以太网芯片的应用非常广泛。

它可以应用于各种串口设备的网络化，例如串口打印机、串口终端设备、串口工控设备等。

通过使用串口转以太网芯片，可以将这些串口设备连接到现有的以太网网络中，实现设备的集中管理和远程控制。

而且，串口转以太网芯片还可以应用于数据采集系统、远程监控系统、智能家居系统等，提供数据传输和控制功能。

串口转以太网芯片通常具有以下特点：1. 高集成度：串口转以太网芯片通常集成了多种功能模块，包括串口控制器、以太网控制器、数据缓存、时钟管理等，以实现高性能和低功耗。

2. 低功耗：由于串口转以太网芯片常用于嵌入式设备，对功耗要求较高，因此芯片设计时通常采用低功耗的技术，以降低设备的功耗和热量。

3. 多种接口：串口转以太网芯片通常支持多种串口和以太网接口，以满足不同设备的连接需求，例如RS-232、RS-485、TTL等串口和Ethernet、Wi-Fi等以太网接口。

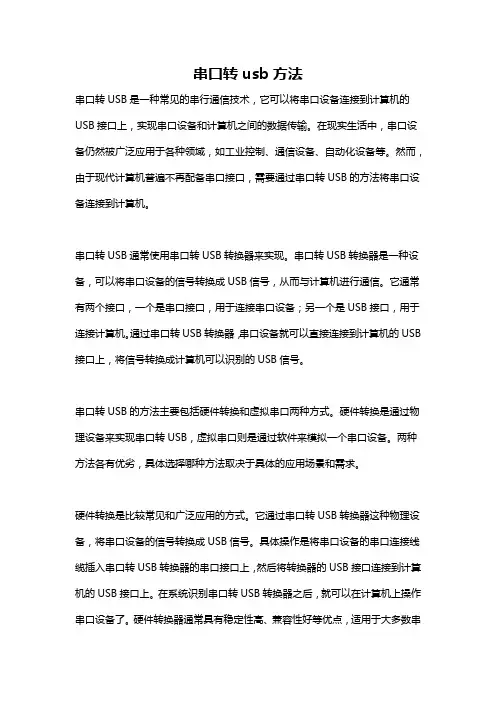

串口转usb方法串口转USB是一种常见的串行通信技术，它可以将串口设备连接到计算机的USB接口上，实现串口设备和计算机之间的数据传输。

在现实生活中，串口设备仍然被广泛应用于各种领域，如工业控制、通信设备、自动化设备等。

然而，由于现代计算机普遍不再配备串口接口，需要通过串口转USB的方法将串口设备连接到计算机。

串口转USB通常使用串口转USB转换器来实现。

串口转USB转换器是一种设备，可以将串口设备的信号转换成USB信号，从而与计算机进行通信。

它通常有两个接口，一个是串口接口，用于连接串口设备；另一个是USB接口，用于连接计算机。

通过串口转USB转换器，串口设备就可以直接连接到计算机的USB 接口上，将信号转换成计算机可以识别的USB信号。

串口转USB的方法主要包括硬件转换和虚拟串口两种方式。

硬件转换是通过物理设备来实现串口转USB，虚拟串口则是通过软件来模拟一个串口设备。

两种方法各有优劣，具体选择哪种方法取决于具体的应用场景和需求。

硬件转换是比较常见和广泛应用的方式。

它通过串口转USB转换器这种物理设备，将串口设备的信号转换成USB信号。

具体操作是将串口设备的串口连接线缆插入串口转USB转换器的串口接口上，然后将转换器的USB接口连接到计算机的USB接口上。

在系统识别串口转USB转换器之后，就可以在计算机上操作串口设备了。

硬件转换器通常具有稳定性高、兼容性好等优点，适用于大多数串口设备。

虚拟串口是一种通过软件来模拟串口设备的方法。

它利用虚拟串口驱动程序将计算机的USB接口模拟成一个串口设备，从而实现串口转USB的功能。

具体操作是首先在计算机上安装虚拟串口驱动程序，然后通过驱动程序创建一个虚拟串口设备。

最后，将需要连接的串口设备的信号通过USB接口输入到虚拟串口设备上，计算机就可以通过虚拟串口设备来操作串口设备了。

虚拟串口的优势在于可以通过软件来实现，免去了硬件转换器的花销和连接线缆的限制，但是由于依赖于虚拟串口驱动程序，兼容性可能会存在一定的问题。

ZLSN 系列嵌入式设备联网模块是串口到 TCP/IP 的嵌入式协议转化模块，提供串口到 TCP/IP 网络的双向以太网透明传输。

卓岚科 现单片机联网和设备网络化升级，广泛应用于安防、工业自动化、银行系统、楼宇自控、智能交通等领域。

技的 ZLSN 系列嵌入式设备联网模块是全双工、不丢包嵌入式设备联网模块。

具有功能强大、价格经济、技术资料全面特点。

可实上海卓岚生产 TTL 串口、RS232/485/422 三合一串口、RS232、RS485、RS485/422、RS232/485 等各种串口组合的全系列产 满足全方位的应用需求。

串口转以太网模块——插针型 TTL 电平带 RJ45 模块品。

每种串口都有低功耗、高稳定性、高性价比三种类别，参考核心模块介绍。

另外还有多串口、可二次开发的串口联网模块。

可型号：ZLSN30003S（推荐产品） 名称：插针型 TTL 电平带 RJ45 联网模块 用法：将单排针和网口边上的 2 个固定针插到用户电路板上，将 RJ45 网口从外壳 露出。

排针需连接 TTL 电平串口、3.3V 或 5V 供电电压输入。

网口带指示灯。

选型：需要嵌入式的联网模块的用户，这款是用户设计工作量最小的产品。

和 ZLSN3003 相比，ZLSN3003S 将螺丝孔安装换为排针焊接安装，显得更加方便。

和 ZLSN2003S 相比虽然尺寸稍大，但是无需设计 RJ45 接口，设计工作量最小。

采用 ZLSN2003S 核心模块，性价比是所有联网模块中最高的。

串口转以太网模块——排线型 TTL 电平带 RJ45 模块型号：ZLSN3000 名称：TTL 电平带 RJ45 联网模块 用法：只需通过排线将 RXD、TXD 和用户电路板 MCU（例如 51 单片机）串口连接， 再提供 VCC 和 GND，即可使用。

选型：和 ZLSN3003S 相比，无需重新制作 PCB 电路板，可用螺丝等方式固定在机壳 内部。

广州佩特电子科技有限公司生产的TCP/IP 串口协议转换器（串口转以太网模块：PT-ISM-URTRJ45-P-T ；简称：模块）是用来将TCP 网络数据包或UDP 数据包与RS232接口数据实现透明传输的设备。

该模块主要有以下四种工作模式：——TCP Client 模式在TCP Client 模式下，该模块启动后主动向设置好的目标IP 和端口号，发起TCP 连接，连接完成后自动保持该链接。

工作时自动把通过串口接收到的数据，通过该TCP 链接发送到服务器端。

模块（TCP Client ）模块主动发起连接PC 端监听网络端口该模式主要应用于以下典型场景：整个网络中有一个或多个串口设备需要向某服务器端发送数据，TCP 方式系统会保持链接，服务端能够为每一个串口设备独立分配TCP 链接并管理。

适用于数据发送频密，数据完整性要求高，且串口模块数量较多的工作环境。

——TCP Server 模式在TCP Server 模式下，模块启动后，主动按照设置的端口来监听网络链接，最多可以支持5个链接，到达5个后。

如果有新的连接请求，系统将会关闭掉之前没有数据首发的TCP 链接，释放资源建立新的连接。

模块在收到来自串口设备的数据时，将会把数据广播发送给所有的TCP 链接。

模块（TCP Server ）模块主动监听PC 端主动发起链接该模式主要应用于以下典型场景：TCP Server多个串口设备之间需要进行通信，且网络内无法设置PC 作为TCP 服务器时，可采用模块作为TCP Server 。

由于模块本身的资源限制，适用于整个网络内的模块或者TCP 链接数量相对较少的环境。

——UDP 模式在UDP 模式下，模块启动后，监听自身的指定UDP 端口和串口。

UDP 端口上有数据的话，判断是否为指定的IP 发来的，如果是设置的IP ，直接转发到串口；如果不是设置的IP ，则丢弃该数据。

如果串口收到数据的话，直接发送到设置IP 上的UDP 端口。

EBT3001系列串口转以太网芯片Modbus网关功能配置教程亿佰特研发的实现的串口转以太网模组产品有EBT3001和EBT3002，其中EBT3001是单串口转以太网芯片，EBT3002是8路串口转以太网芯片。

EBT3001以太网芯片产品是实现串口数据与以太网数据互相转换的串口芯片；该串口转以太网芯片可满足各类串口设备、PLC模块的联网功能。

EBT3001以太网芯片模块功能及配置方式简介、基础配置功能详解、Socket功能详解、以太网芯片高级功能详解等详细介绍，本文会详细的介绍EBT3001以太网芯片Modbus网关功能的配置教程，包含Modbus RTU与Modbus TCP协议转换、简单协议转化模式、多主机模式、存储型网关、可配置型网关、自动上传等功能的配置演示教程。

1、Modbus RTU与Modbus TCP协议转换启用：将Modbus RTU协议与Modbus TCP 协议进行互转。

禁用：不进行协议转换但对Modbus数据进行校验，非Modbus 数据（RTU/TCP）抛弃不进行传输。

2、简单协议转化模式将Modbus RTU数据转换为Modbus TCP数据，或将Modbus TCP 数据转换为Modbus RTU数据，实现以太网Modbus 数据与串口Modbus 数据的互转。

简单协议转换可以工作在任意模式（TCP 客户端、TCP 服务器、UDP 客户端、UDP 服务器、MQTT 客户端、HTTP 客户端），无论是工作在什么模式都只能存在一个Modbus 主站。

上位机/网页配置：Modbus Poll 与Modbus Slave 软件调试：软件连接设置：软件寄存器读取与仿真配置：Poll 菜单选择Setup Read/Write DefinitionSlave 菜单选择Setup Slave Definition通讯演示：3、多主机模式相对简单协议转换只能存在一个Modbus 主站，而多主机模式则可以最多处理6 台ModbusTCP 主机，当多台Modbus 主机同时访问时Modbus 网关时会进行总线的占用调度（RS-485 总线只能一次处理一个请求，而多主机模式则会根据TCP 请求先后进行排序处理，其他链路进行等待），从而解决总线冲突问题（目前仅支持 6 主机连接），只支持工作在TCP 服务器模式，从机只能在串口，否则无法正常工作。

一种串口无线透传模块的制作方法一、引言在无线通信领域，串口无线透传模块是一种常用的设备，可以实现串口数据的无线传输。

本文将介绍一种制作串口无线透传模块的方法。

二、材料准备制作串口无线透传模块所需的材料如下：1. 串口无线透传模块主板2. 串口数据线3. USB转串口模块4. 电源适配器5. 电缆和连接器三、制作过程1. 连接串口无线透传模块主板和USB转串口模块。

将串口无线透传模块主板的串口接口与USB转串口模块的串口接口相连接，使用串口数据线进行连接。

2. 连接电源适配器。

将电源适配器的输出端与串口无线透传模块主板的电源接口相连接，确保供电正常。

3. 连接电缆和连接器。

根据实际需求，使用电缆和连接器将串口无线透传模块与其他设备进行连接，以实现数据的无线传输。

四、使用说明制作完成后，按照以下步骤进行使用：1. 将需要进行串口数据无线传输的设备与串口无线透传模块主板进行连接。

根据设备的串口接口类型，选择合适的电缆和连接器进行连接。

2. 打开电源适配器，为串口无线透传模块主板供电。

3. 在电脑上安装串口通信软件，并打开该软件。

4. 在串口通信软件中，选择相应的串口和波特率，以及其他参数设置。

5. 打开串口通信软件的接收窗口，即可接收到串口数据。

6. 可以通过串口通信软件的发送窗口，发送数据到串口无线透传模块主板，进而无线传输到其他设备。

五、注意事项在制作和使用串口无线透传模块时，需要注意以下事项：1. 确保电源适配器的电压和电流符合串口无线透传模块主板的要求。

2. 在连接电缆和连接器时，注意接线的正确性和稳定性。

3. 在使用串口通信软件时，设置正确的串口和波特率，避免通信错误。

六、总结通过以上制作方法，我们可以制作出一种简单的串口无线透传模块。

该模块可以实现串口数据的无线传输，具有一定的实用价值。

制作过程中需要注意材料的选择和连接的正确性，以及使用时的参数设置。

希望本文对大家有所帮助。

串口以太网转换器的关键技术1.概述串口转以太网目前可以采用串口转以太网模块来实现，变得非常简单易用，但是在该技术中出现的一些新问题、使用误区需要引起注意。

串口转以太网转换器并不是简单传输媒介的变化，而是串口到TCP/IP的协议转化。

其中关系到的关键技术包括：TCP/IP 的工作模式问题、串口分帧技术、9位技术。

这里详细分析这些串口转网口的技术。

2.澄清一个概念：到底是串口以太网转换器还是串口转TCP/IP？串口一般来说就是UART，它实际只定义了数据链路层的规范，也就是起始位、数据位、停止位。

但是在不同的物理层又分为：TTL串口、RS232串口、RS485串口等。

•TTL串口：它是MCU芯片之间进行数据通信的串口，它以+5V（或者+3.3V）表示1，以GND表示0。

•RS232串口：它是实现设备之间通信的串口，其主要将信号电压从0～5V的电压变为±15V（实际一般为±12V）。

电压的增加，增大了数据传输的距离和可靠性。

•RS485串口：它是实现远距离通信的串口，可以实现上千米的数据传输。

其主要特征是用差模信号（A、B两根线之间的电压）代替了RS232共模信号（信号线和GND之间的电压），从而能够抵抗共模干扰，实现更远距离的传。

如果按照ISO的7层模型（物理层、数据链路层、网络层、传输层、会话层、表示层、应用层）来分的话，串口实际上只包含了物理层、数据链路层。

而TCP/IP协议应该属于网络层和传输层。

所以串口转TCP/IP并不准确。

以太网属于物理层和数据链路层，所以串口转以太网更加准确。

由于目前在以太网之上运行的协议多半是TCP IP协议，所以串口转以太网也可以说成是串口转TCP IP。

3.串口转网口关键技术一：TCP/IP的工作模式问题串口转以太网，并不是简单物理层和数据链路层的转化。

由于串口协议本身不具有网络层和传输层，串口转以太网，实际是将串口的数据作为TCP/IP的应用层数据，用TCP/IP封装传输的方式。

一种串口无线透传模块的制作方法引言：串口无线透传模块是一种常用的无线通信设备，能够实现串口数据的无线传输。

本文将介绍一种简单而有效的制作方法，以帮助读者了解和制作这种模块。

一、材料准备1. 一个串口无线透传模块的核心模块，如HC-05或HC-06。

2. 一个USB转TTL串口模块，用于与电脑进行连接。

3. 杜邦线若干根，用于连接模块和电路板。

4. 电路板，用于固定和连接模块和其他电子元件。

二、连接电路1. 将USB转TTL串口模块的VCC引脚连接到电路板的3.3V电源输入引脚，GND引脚连接到电路板的地引脚。

2. 将USB转TTL串口模块的TXD引脚连接到电路板的RX引脚，RXD引脚连接到电路板的TX引脚。

3. 将HC-05或HC-06模块的VCC引脚连接到电路板的3.3V电源输入引脚，GND引脚连接到电路板的地引脚。

4. 将HC-05或HC-06模块的TXD引脚连接到电路板的RX引脚，RXD引脚连接到电路板的TX引脚。

三、设置串口无线透传模块1. 将USB转TTL串口模块连接到电脑的USB接口。

2. 打开串口调试助手软件，设置串口号和波特率为与模块相对应的数值。

3. 点击打开串口按钮，确保与模块的连接正常。

4. 在发送框中输入AT命令，例如AT+NAME?，然后点击发送按钮。

5. 如果在接收框中能够收到正常的回应，则表示模块设置成功。

四、测试串口无线透传模块1. 将HC-05或HC-06模块插入到待测试的设备上，并给设备供电。

2. 打开串口调试助手软件，设置串口号和波特率为与模块相对应的数值。

3. 点击打开串口按钮，确保与模块的连接正常。

4. 在发送框中输入要发送的数据，然后点击发送按钮。

5. 在接收框中即可看到接收到的数据。

五、注意事项1. 在连接电路时，要确保引脚连接正确，避免出现接错引脚的情况。

2. 在设置模块时，要确保串口调试助手软件的设置与模块相匹配。

3. 在测试模块时，要注意发送和接收数据的格式和内容，避免出现数据错误或乱码的情况。
