新建医院铜管工程施工方案一、项目概述本项目为新建医院铜管工程，位于城市商业中心，总建筑面积约50,000平方米，分为地上六层和地下两层。
医院设有诊疗楼、住院楼、行政楼等功能区域，其中包括门诊区、住院区、手术室、检验室、病房等。
二、项目特点1. 医院内部环境要求高，对空气流通、水质等有较高要求；2. 医院内部设备众多，对水电设施的使用频率高，要求设施稳定可靠，维护方便；3. 医院内部铜管工程需求较大，包括给排水系统、冷热水供暖系统、医用气体管道等。
三、施工方案1. 施工前准备（1）组建施工团队，包括项目经理、施工队长、安全员、质检员等；（2）对施工场地进行勘测，了解地形地貌、地下管线等情况；（3）租赁或购买所需施工机械设备，包括挖掘机、钢筋切割机、焊接设备等；（4）制定施工计划，包括工期安排、材料采购计划、施工流程等。
2. 铜管材料采购（1）根据设计图纸确定铜管规格、数量及连接配件；（2）选择有品质保证的铜管供应商，与供应商签订合同；（3）验收铜管材料，确保质量合格。
3. 铜管铺设（1）按照设计图纸指引，在地下室进行给排水系统的铜管铺设；（2）根据医院布局，对冷热水供暖系统进行铜管铺设；（3）医用气体管道的铜管铺设需要符合相关标准要求。
4. 铜管安装（1）按照设计图纸和工艺要求，进行铜管的连接和安装，并进行严格的试压检验；（2）加强对医院内部设施的保护，防止施工过程中对现有设施造成影响；（3）在安装过程中做好施工记录，并及时与设计、监理单位沟通，解决可能出现的问题。
5. 铜管检测（1）对铜管工程进行全面检测，确保管道连接良好、无漏水情况；（2）进行水压测试，确保给排水系统正常运行；（3）对医用气体管道进行压力测试，确保气密性良好。
6. 施工验收（1）提交工程竣工报告，并组织相关单位对铜管工程进行验收；（2）经过验收合格后，办理相关手续，移交给业主方。
四、安全与保障措施1. 择期进行施工，避免影响医院正常业务；2. 施工现场设置警示标识，做好施工现场安全防护工作；3. 严格执行施工现场安全制度，加强安全教育培训；4. 施工队伍应符合相关规定，持证上岗，做好防护用品配备；5. 对施工现场进行定期巡检，及时发现并解决安全隐患；6. 做好设备维护保养工作，确保施工机械设备正常运行。
版医院改扩建工程通风与空调工程施工方案一、项目背景和概述随着人口的增长和医疗需求的增加，我院决定对现有医院进行改扩建工程，以提供更好的医疗服务。
改扩建工程包括通风与空调工程，这是一个十分重要的环节，对于医院的正常运行和患者的舒适度至关重要。
本施工方案将详细介绍通风与空调工程的施工方案。
二、方案内容1.项目目标与要求-提供良好的空气质量和舒适的室内温度，以满足患者和员工的需求。
-提供合适的通风系统，确保空气的流通，减少病原体的传播。
-保证空调系统的正常运行和节能效果。
2.工程拆除与准备工作-首先，根据设计图纸进行现有设备和管道的拆除工作。
-清除工地内的杂物和垃圾，并做好防尘措施。
-检查并修复现有通风与空调设备，并做好备份设备的储备。
-根据医院的不同区域，确定不同的通风系统，如全新风系统、局部排风系统等。
-选择合适的通风设备，如风机、空气处理设备、送风管道等，并进行安装。
-对于手术室、ICU等区域，采用高效过滤器来过滤空气，以确保室内空气的纯净度。
-在关键区域设置风速监测仪，定期检查并调整风速。
-根据不同区域的使用需求，确定合适的空调系统，如中央空调系统、分体空调系统等。
-选择符合要求的空调设备，并进行安装和调试。
-针对医院的不同区域，设定合适的温度和湿度范围，确保室内环境的舒适度。
-定期进行空调设备的维护和检修，确保设备的正常运行。
5.工程质量控制-安装过程中，严格按照相关规范和标准进行施工，并确保施工质量。
-每个施工节点都要经过验收，并做好相应的记录。
-定期开展施工质量检查和评估，并对发现的问题进行及时整改。
6.安全措施-在施工期间，严格遵守相关的安全规定和施工标准。
-设置合适的警示标识，防止人员误入施工区域。
-配备必要的安全设备，如安全帽、防护眼镜等，并进行培训。
7.环保措施-在施工过程中，进行噪音和粉尘的防护，减少对周边环境的影响。
-使用环保材料，并对废弃材料进行分类和处理。
-定期进行环境监测，并做好相关记录。
一、编制依据1. 国家及地方相关法律法规、规范标准；2. 医院建筑设计图纸及相关设计文件；3. 医院工程招标文件及合同要求；4. 甲方提供的相关资料。
二、工程概况1. 项目名称：XXX医院管线安装工程；2. 项目地点：XXX市；3. 项目规模：总建筑面积XXX平方米；4. 项目工期：自合同签订之日起XXX天；5. 施工内容：医院给排水、强电、弱电、消防、通风空调等管线安装工程。
三、施工组织1. 施工单位：XXX施工单位；2. 施工项目经理：XXX；3. 施工班组：给排水班组、强电班组、弱电班组、消防班组、通风空调班组。
四、施工准备1. 技术准备：组织施工人员进行图纸会审，熟悉施工图纸及设计要求，编制施工组织设计，明确施工工艺及质量控制措施；2. 材料准备：根据施工进度计划，提前采购各类管线材料、设备，确保材料质量符合国家标准；3. 人员准备：组织施工人员进行岗前培训，提高施工技能和安全意识；4. 工具准备：准备施工所需的各类工具、设备，确保施工顺利进行。
五、施工工艺及质量控制1. 给排水管线安装：（1）按照设计要求，确定管线走向，施工前进行现场放样；（2）管道敷设应平直，避免交叉、重叠；（3）管道连接处应牢固，接口严密，无渗漏；（4）管道试压合格后，方可进行隐蔽工程验收。
2. 强电管线安装：（1）按照设计要求，确定管线走向，施工前进行现场放样；（2）电缆敷设应平直，避免交叉、重叠；（3）电缆连接处应牢固，接口严密，无破损；（4）电缆敷设完成后，进行绝缘电阻测试，确保电缆绝缘性能符合要求。
3. 弱电管线安装：（1）按照设计要求，确定管线走向，施工前进行现场放样；（2）管线敷设应平直，避免交叉、重叠；（3）管线连接处应牢固，接口严密，无破损；（4）管线敷设完成后，进行测试，确保管线性能符合要求。
4. 消防管线安装：（1）按照设计要求，确定管线走向，施工前进行现场放样；（2）管道敷设应平直，避免交叉、重叠；（3）管道连接处应牢固，接口严密，无渗漏；（4）管道试压合格后，方可进行隐蔽工程验收。
医院安装工程施组含通风空调给排水医院是一个需要高标准、高质量设施保障的场所，在医院的装修和建设中，空调通风、给排水等系统的施工便是其中之一。
这些系统的设计和装置是影响着整个医院环境和病患的健康的重要因素。
因此，保证医院系统的施工品质和安全性是非常重要的。
通风空调系统是医院内最重要、最基础的设施之一。
一个好的通风空调系统可以有效的保证医院内部空气质量，减少重要设备的损坏，增加病人和医护人员的舒适度，因此，在医院内将通风空调系统建设得完善有效是非常重要的。
在通风空调系统的施工中，首先需要考虑的问题是设计方案。
幸运的是，现在有了计算机辅助设计软件，为医院系统的设计提供了可靠的解决方法。
这些软件能够准确地模拟医院内的环境，优化了通风空调系统设计方案和建设全过程，并使整个医院工程达到了更高水平。
之后，在施工中需要将系统装置在合适的位置，确保所有设备指定位置清晰、稳定，避免出现不必要的瑕疵和故障。
当系统安装完毕后，还需要进行全面的检验工作，确保每一个细节都是无懈可击的，这样才能在医院落成时，为病人提供更安全和舒适的环境。
与此同时，在给排水工程施工中，应首先考虑是主管部门的相关规范及技术标准。
包括渗漏、漏水、电气火灾、危险气体和振动等问题。
为了保障医院内部生活用水的清洁与安全，需要对所有给水管道和设备进行安装。
在卫生间方面，施工时需要特别留意卫生间通风设置，并安装消毒装置，确保卫生间空气干燥、洁净。
为防止医院排污系统堵塞，要设置预防堵塞措施。
我们应该避免把不易溶解的有机物或其他不可稳定物质排放进医院的排污系统内，这样才能保持排水系统运行的顺利和正常。
总之，医院安装工程的施工质量和安全是至关重要的。
一个好的通风、空调，以及给排水系统的施工能够为医院内部的环境提供更强的保障，保护医护人员和病人的健康，让他们在最舒适的环境中恢复和治疗。
因此，我们需要根据规范和相关标准，严谨精细地施工每一步，以确保医院的安装工程是优质、健康、可靠的，并为实现整个医院工程的高水平提供保障。
医院安装工程施工方案1. 项目概述本项目是某医院新建或改扩建工程，主要包括医用气体系统、给排水系统、电气系统、空调系统等安装工程。
项目总建筑面积为xxx平方米，总投资约为xxx万元。
本施工方案将指导施工单位合理组织施工，保障施工质量，确保项目顺利完成。
2. 施工单位及施工人员本项目施工单位为某某建筑安装工程公司，具有相关资质和施工经验。
施工单位将组织专业施工队伍，包括工程师、技术员、施工工人等。
3. 施工前准备（1）前期协调：施工单位应与设计单位和监理单位进行深入沟通，了解设计要求和监理要求，对施工方案进行充分的论证和改进。
（2）材料准备：施工前，施工单位应做好材料采购工作，确保施工所需的各种材料齐全。
（3）技术准备：施工单位应组织专业施工队伍进行技术培训，熟悉施工图纸和施工要求。
4. 医用气体系统安装（1）氧气管道系统安装：应按照设计要求，采用优质的不锈钢管道安装氧气管道系统，确保管道的通畅和安全。
（2）氧气气瓶固定：氧气气瓶应按照规范固定在指定的位置，并做好相应的防护工作，确保气瓶的安全。
（3）医用气体管道试压：安装完毕后，应进行医用气体管道的压力试验，以确保管道的密封性和安全性。
5. 给排水系统安装（1）给水管道安装：应选用符合卫生标准的管材，按照设计要求进行安装，并做好相应的防腐防锈工作。
（2）污水排放系统：应按照设计要求，合理设置污水管道和排水口，并采取有效的防水和防臭措施，确保污水排放安全和卫生。
6. 电气系统安装（1）供电系统：应对医院的供电系统进行合理规划和设计，确保供电安全可靠。
（2）照明系统：应按照设计要求，采用合格的照明设备，规范布置照明灯具，确保医院各个区域的照明充足。
（3）弱电系统：应安装医院所需的弱电系统设备，包括通信系统、监控系统、网络系统等。
7. 空调系统安装（1）中央空调系统：应根据医院的使用需求，选择合适的中央空调设备，并按照设计要求进行安装，确保室内空气质量和温度舒适度。

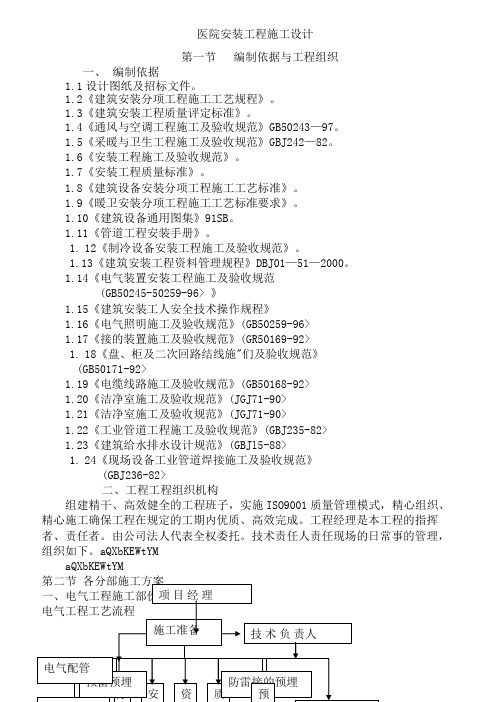

医院安装工程施工设计第一节编制依据与工程组织一、编制依据1.1设计图纸及招标文件。
1.2《建筑安装分项工程施工工艺规程》。
1.3《建筑安装工程质量评定标准》。
1.4《通风与空调工程施工及验收规范》GB50243—97。
1.5《采暖与卫生工程施工及验收规范》GBJ242—82。
1.6《安装工程施工及验收规范》。
1.7《安装工程质量标准》。
1.8《建筑设备安装分项工程施工工艺标准》。
1.9《暖卫安装分项工程施工工艺标准要求》。
1.10《建筑设备通用图集》91SB。
1.11《管道工程安装手册》。
1.12《制冷设备安装工程施工及验收规范》。
1.13《建筑安装工程资料管理规程》DBJ01—51—2000。
1.14《电气装置安装工程施工及验收规范(GB50245-50259-96> 》1.15《建筑安装工人安全技术操作规程》1.16《电气照明施工及验收规范》(GB50259-96>1.17《接的装置施工及验收规范》(GR50169-92>1.18《盘、柜及二次回路结线施"们及验收规范》(GB50171-92>1.19《电缆线路施工及验收规范》(GB50168-92>1.20《洁净室施工及验收规范》(JGJ71-90>1.21《洁净室施工及验收规范》(JGJ71-90>1.22《工业管道工程施工及验收规范》(GBJ235-82>1.23《建筑给水排水设计规范》(GBJl5-88>1.24《现场设备工业管道焊接施工及验收规范》(GBJ236-82>二、工程工程组织机构组建精干、高效健全的工程班子，实施ISO9001质量管理模式，精心组织、精心施工确保工程在规定的工期内优质、高效完成。
工程经理是本工程的指挥者、责任者。
由公司法人代表全权委托。
技术责任人责任现场的日常事的管理，组织如下。
aQXbKEWtYMaQXbKEWtYM本工程整个电气部份线管采用金属软管和钢管管暗敷。
医院通风空调工程安装规范1. 引言医院是一个高风险的环境，良好的通风和空调系统对于保障患者和医护人员的健康和舒适至关重要。
本文档旨在提供医院通风空调工程安装的规范要求，以确保系统的高效运行。
2. 设计与规划2.1 空调系统的选择在选择医院空调系统时，应考虑以下因素： - 医院的压力区域划分，根据不同区域的要求选择对应的空调系统。
- 患者房间、手术室、诊疗区域等特殊区域的需求，选用具备相应功能和性能的空调设备。
- 空调系统的能效等级，尽可能选择能效高的设备，以降低能源消耗。
2.2 通风系统的设计医院通风系统的设计应考虑以下要点： - 确定通风系统的空气流向，保证新风和排风的合理比例。
- 根据不同区域的需求，设置合适的通风口和排风口，并保证其位置合理、数量充足。
- 针对手术室、洁净区等特殊区域，确定相应的通风要求和过滤级别。
2.3 工程安装示意图在设计和规划阶段，应制作医院通风空调工程安装的示意图。
示意图应明确标注各个区域的空调机组、风管、通风口、排风口的位置和布置。
3. 安装与施工3.1 施工准备在开始安装医院通风空调系统之前，需要进行一系列的准备工作： - 确认施工图纸和工程规范，准备所需的工具和材料。
- 检查设备和材料的质量，确保其符合规定标准和要求。
- 确定施工队伍，并进行必要的培训，确保施工人员具备必要的技能和知识。
3.2 安装步骤医院通风空调系统的安装流程包括以下步骤： 1. 安装空调机组：根据设计示意图和施工图纸的要求，安装空调机组并固定好位置。
2. 铺设风管：根据设计要求，在合适的位置铺设风管，注意风管的连贯性和密封性。
3. 安装通风口和排风口：根据设计要求，安装通风口和排风口，确保其位置和数量与设计一致。
4. 连接管道和电气线路：将空调机组与风管进行连接，同时完成电气线路的布置和连接。
5. 调试和测试：完成安装后，对空调系统进行调试和测试，确保其正常运行，并满足设计要求和性能指标。
给排水、通风与空调专业设备安装施工方案4.17.1 预留套管和预留洞（1）普通钢套管安装根据所穿墙体的厚度及管径尺寸确定套管的规格、长度，下料后套管内刷防锈漆一道。
当管径≤80mm时，套管比管道大两号，当管径＞80mm时，套管比管道大一号。
（2）防水套管安装穿地下室外墙的各种管线均采用刚性防水套管，防水套管的管径比设计管道的管径大两号。
将预制好的套管在浇注混凝土前按设计要求部位固定好.（3）预留洞管道预留洞应密切配合土建施工进度，预留洞的大小标高位置应严格按照设计图纸施工。
尽量避免大面积剔凿混凝土。
在浇注混凝土过程中要有专人配合校对，看管模盒，以免移位。
4.17.2 托吊卡架安装按设计图纸和规范要求，测定好吊卡位置，找好坡度，将吊杆直接打膨胀螺栓或预埋件固定在顶板上。
吊杆采用圆钢，管卡采用扁铁制作。
空调水管道与支、吊架之间，应有绝热衬垫。
4.17.3 给水、热水、中水系统安装（1）安装顺序依次为干管、立管、支管。
（2）管道安装完毕应按设计要求和施工规范进行相关试验。
4.17.4 卫生器具安装（1）卫生器具的规格型号必须符合设计要求，并有出厂产品合格证。
（2）卫生器具的稳装要与土建专业配合。
4.17.5 消防系统安装（1）消防管道安装完毕应根据设计要求和施工规范进行相关试验。
（2）消火栓栓口距地面距离应统一为1.1m。
消火栓箱采用暗装。
（3）喷淋头的安装应密切配合土建，结合吊顶分格布置喷头的位置，使其在不违反规范的情况下尽量位于分块的中心，且分块均匀。
4.17.6 采暖系统安装（1）具备供热条件后，应进行调试，使每一通路水温达到正常范围。
（2）散热器的型号规格质量及安装前的水压试验必须符合要求和施工规范的规定。
散热设备支架的数量和构造应符合设计要求施工和规范规定，位置正确埋设平整牢固，支架排列整齐，与散热器接触紧密。
4.17.7 排水系统安装（1）据卫生器具排水口的准确位置，确定排水管道甩口位置及相互距离。
某医院安装工程施工组织设计（含通风空调给排水及铜管安装）有关技术措施一、质量保证措施项目专业技术人员要认真学习、充分熟悉施工图纸，掌握有关的规范标准，图集，做到心中有数，做好图纸会审和技术交底工作，加强与建设单位和设计院联系在本工程更为重要，因为本工程出图后，建设单位又对设计加层等修改。
学习了解与安装相关的土建图纸，了解明确土建进度计划，以利主动力土建搞好配合，最大限度避免开槽打洞。
推行全面抓管理，实施ISO9001国际质量标准，在生产实际中，严格执行公司质量程度文件。
建立以项目经理为首的质量保证体系，设置专职质量检查员，每月召开一次质量分析会，做到提出问题、分析问题、解决问题。
严格遵照《建设安装工程质量检验评定标准》进行自检、互检、专检工作，严把质量关，做好质量检验评定工作。
严格按施工工序施工，每首工序完成后，经质检员、施工员、操作人员共同检查，确认合格后，方可进入下一道工序。
严把材料、设备进货关，所有进入施工现场的材料、设备必须符合设计要求，并有质量合格证或检验报告，通过监理单位的检验认可。
做好各专业施工的施工日记、施工记录、隐蔽工程记录等填写各种施工表格。
做好对施工班组的技术交底工作，进行施工技能培训，特殊工种操作人员必须持证上岗。
二、降低成本措施严格按照规范施工，杜绝返工损失。
认真编制好预算书，以便做到工程造价、工程成本心中有数，并要编制单项预算书（如线管安装、排水管安装等），以便施工控制和中间核算。
临设按施工组织设计中要求加工、组装，使用中注意防腐，保证多次重复使用。
施工用电的配电箱体用本项目已完工的工程剩余短节，选择合适的，并利用预埋间歇自行加工。
加强材料节约管理。
A.做好防火、防盗工作。
B.实行限额发料。
C.合理用料。
严格按施工图、规范中标明的材料规格施工，不大材小用。
不长材短用，合理排料。
穿墙、穿板的套管、卫生洁具需用的短管，尽量用管道安装剩余的短管。
材料设计准确，材料进场适时、适量：节约用水、用电；加强设备、工具保养；加强管理费用的控制；加强人工费用的控制。
医院病房楼通风与空调工程施工方案为了确保医院病房楼内的空气质量和环境舒适度，进行通风与空调工程施工是必不可少的。
本文将针对医院病房楼通风与空调工程施工方案进行详细介绍，并提供合理可行的解决方案。
一、施工前准备为了确保顺利进行通风与空调工程施工，需要进行以下准备工作：1.评估：对医院病房楼的结构、空间以及目标需求进行评估，确定合适的通风与空调系统。
2.方案设计：根据评估结果，制定出符合医院病房楼需求的通风与空调工程施工方案。
3.预算：制定详细的预算，确保施工过程中的费用控制。
4.材料采购：根据方案设计和预算，采购所需的通风与空调设备和材料。
5.人员配置：确定专业的施工团队，包括工程师和技术人员，并确保他们具备相关经验和技能。
二、通风工程施工方案为了保证医院病房楼内的空气流通和新鲜度，通风工程是必不可少的。
下面是通风工程施工方案的核心要点：1.安装新风系统：在病房楼内安装新风系统，能够引入新鲜空气，并将室内污浊空气排出。
根据病房楼的不同空间需求，确定合适的新风系统规模和位置。
2.设置通风设备：在病房楼内的合适位置设置通风设备，如风机或空调末端设备。
通过这些设备提供适量的新风，并保持空气流通。
3.排风系统设计：对病房楼内需要排风的区域进行设计，确保有足够的排风量，并将污浊空气排出。
采用合适的风道和风机，确保排风系统的有效运行。
三、空调工程施工方案为了确保医院病房楼内的舒适度，空调工程是不可或缺的。
以下是空调工程施工方案的要点：1.冷热源系统设计：根据病房楼的规模和需求，确定合适的冷热源系统，如使用制冷机组和热水锅炉。
确保冷热源系统的容量足够满足病房楼的需求。
2.末端设备安装：在病房楼内适当的位置安装空调末端设备，如风机盘管或者风口。
确保设备的数量和位置能够提供病房楼内的适宜温度和空气流通。
3.管道设计和安装：进行合理的管道设计，确保冷热水和空气能够顺利传输到各个病房和其他区域。
根据病房楼的布局和需求，合理布置管道，并确保安装过程中不会影响到病房楼内的正常运营。
医院安装工程施工组织设计第一节编制依据与项目组织一、编制依据设计图纸及招标文件。
《建筑安装分项工程施工工艺规程》。
《建筑安装工程质量评定标准》。
《通风与空调工程施工及验收规范》GB50243-97。
《采暖与卫生工程施工及验收规范》GBJ242—82。
《安装工程施工及验收规范》。
《安装工程质量标准》。
《建筑设备安装分项工程施工工艺标准》。
《暖卫安装分项工程施工工艺标准要求》。
《建筑设备通用图集》91SBo《管道工程安装手册》。
1.12《制冷设备安装工程施工及验收规范》。
《建筑安装工程资料管理规程》DBJ01—51—2000o《电气装置安装工程施工及验收规范《建筑安装工人安全技术操作规程》《电气照明施工及验收规范》(GB50259-96)《接地装置施工及验收规范》(GR50169-92)1. 18《盘、柜及二次回路结线施〃们及验收规范》(GB50171-92)《电缆线路施工及验收规范》(GB50168-92)《洁净室施工及验收规范》(JGJ71-90)《洁净室施工及验收规范》(JGJ71-90)《工业管道工程施工及验收规范》(GEJ235-82)《建筑给水排水设计规范》(GBJ15-88)1. 24《现场设备工业管道焊接施工及验收规范》(GBJ236-82)二、工程项目组织机构组建精干、高效健全的项目班子，实施IS09001质量管理模式，精心组织、精心施工确保工程在规定的工期内优质、高效完成。
项目经理是本工程的指挥者、责任者。
由公司法人代表全权委托。
技术负责人负责现场的口常事的管理，组织如下。
交验盒，采用纵横拉线法对其定位。
定位处作“十”字标记。
墙体内的线盒标高按设计标高确定，注意横向钢筋的影响下作上下调整；线合水平距门边、墙角的葩离应保持一致。
线盒紧贴模板，线管贴底层钢筋16#扎丝固定，一次配管到位。
墙体内的线盒处宜预留泡沫块，配电箱、恨入式灯具、托盘穿墙处宜预留木箱，待后期作二次安装时一并将线管敷设到位。
灯头盒壳体亦一次就到位固定。
暗管与明管的连接处，宜预埋接线盒，作中转连接。
1.测量尺寸及下料2.线盒及电管线路定位后，根据管路走向和测量尺寸下料。
PVC阻燃塑料管采用专用剪刀切割或用细齿锯锯工切割，并用锂刀打磨管口。
预埋木箱尺寸均比安装尺寸放大100mm,并征得建设单位认可，箱体采用厚度为20mm的木板制作，内撑木条。
作条盒预留用泡沫块其宽度放宽10mm,高度放高50mm。
3.管理敷设墙上暗配管，随砌体砌筑敷设在墙内。
配管作业时，先立管距箱盒200mm 左右，再将箱、盒稳定好。
再接短管，一次到位。
作进入吊顶的配管，作业上端宜长，成90度进入吊顶。
对现浇钢筋混凝土内配管，管路敷设应敷设在钢筋两层之内，与邻近钢筋间用扎幺幺绑扎固定，其保护层厚度应不小于30mm,配管时先找准灯位（或其它元件的位置）弹上“十”字线，线盒中心对准“十”字标记的中心，直接用元钉固定在模板上。
当线管弯成“乙”字弯进盒时，应保证管进盒顺直。
对于较长和较多弯曲的管路，应穿好16#钢丝。
线盒在固定前用废纸或竹茹等物堵塞好，用粘胶带包好。
线合固定处周边涂以红丹标记，便于拆模后查找。
管路敷设时，以下情况需加设转线盒“在管长超过45米且无弯时；管长超过30米有一个弯时；管长超过20米有2个弯时，管长超过12米有3个弯时”。
配管的弯曲釆用屈伸弹赞制作弯头。
暗埋于检中的管子，其弯曲半径不小于管外径的10倍。
塑料管采用专用胶水粘接。
暗埋于瞪中的管子，其管口处加塞塑料堵头，再在共外中处加缠黑胶布以防漏浆。
管口基盒口尽量紧贴梁底基板底，并用红漆标识，便于查找。
护理、清理管路管路敷设好后，在土建浇注混凝土时，应派专人守护，以防施工时将管路损坏。
土建拆模后，应将管路的管口和线盒找出，并穿16#铅丝, 必要时模拟穿线，发现有堵塞情况，作好记录并及时处理。
在管路进行检查清理后，将管口和接线盒封闭严密，以防异物进入管路。
喑管敷设工艺流程：4. 弯管、箱、盒预制根据施工图加工好各种弯管、箱、盒、支架。
电线弯管可采用冷煨法及定型弯管。
冷煨法：一般管径25mm及以下时，可使用手扳煨管器。
即将管子插入煨管器，逐步煨出所需弯度；管径32mm及以上时，可使用液压弯管器。
箱盒测位箱盒测位：根据施工图确定箱、盒轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出箱、盒位置时，应挂通线或十字架。
喑配的电线管路宜沿最近的路线敷设，减少弯曲；埋入墙体或混凝土内的导管，与墙体或混凝土表面的净距不应小于15mm。
箱、盒定向稳定根据施工管路的要求，加工箱、盒时注意引出管的定向位。
砖墙、砌体墙及预制楼板的箱、盒，用强度不小于CIO的水泥砂浆稳注；现浇混凝土墙及楼板上的箱、盒，应先安装好卡铁或轿杆，将卡铁或轿杆点焊在就近钢筋上；如为木模板时则可用钉子、细铅丝将箱、盒绑扎在模板上。
管路连接采有直管接头连接，其连接长度应为管外径的2-3倍，管的接口应在直管接头内中心即二分之一处。
根据配管线路要求采用90度直角弯管接头，管的接口应插入直角弯管的承插口处，并应到位。
管路两个接线点之间的距离在下列长度范围内，应加接线盒。
接线盒的位置应便于空线和检修：管路无弯时，不超过30m管路有一个弯时，不超过20m管路有二个弯时，不超过15m管路有三个弯时，不超过8m管入箱、盒内用入盒锁扣接头使用专用搬子锁紧，锁扣护口要良好，使金属箱、盒达到导电接地的要求。
箱、盒管径相吻合，要求一管一孔，不得开长孔。
铁制箱、盒严禁用电气焊开孔。
两根以上管入箱、盒，要长短一致，间距均匀，排列整齐。
管道固定钢管混凝土墙及楼板内的管路，每隔1000mm左右用铅丝绑扎在钢筋±o注意事项灯头盒、开关插座盒在预埋或安装时，注意灯头盒是否在一条直线上或以后灯具安装能否在一条直线上，后期安装开关插座盒的标高能否保证一致。
预埋木箱处切割钢筋后，配合土建作加强。
建筑防雷及接地系统的安装部份1.本建筑按第二类防雳建筑设防雷保护措施，其综合接地体电阻实测不大于1欧，若达不到，另设人工接地体。
建筑物作总等电位联结，辅助等电位联结和局部等电位联结。
2.施工工艺流程：接地极、一引下线施工----------►均压环施工------►金属门窗、接地宙入桩艮钢)个角的护壁钢筋用2根4)16圈钢跨连通，形成接地极。
并将基础彖内钢筋—“人小収连通。
现根据接地施工平面图的走向将亘网吆、涮2钢筋利用基础主筋用40X4镀锌扁钢焊接连接通形成闭合接地网。
4.防雷引下线利用柱内©162主筋作引下线。
引下线选柱内两根对角钢筋与接地网中的钢筋用2根e 16圆钢跨接焊通，并对作为引下线的钢筋作好标记。
5.所有的钢筋跨接连接，未说明之处，均用2根e 16圆钢作跨接连接线。
焊缝长度为圆钢直径的6倍，施工时长度确定为110mm,且为双面焊。
扁钢与扁钢的搭接长度为120mm,且为三面焊。
焊接质量保证无夹渣、咬边、气孔及未焊透现象，无虚焊，无假焊，保证电气通路的畅通。
6.接地体利用建筑基础内所有钢筋。
按平面图示，筒井基础，被利用作接地体基础内主筋之间连接用用焊接，桩基钢筋体与承台钢筋体的连接，地梁与桩基节点连接作法详参见99D562-P55、56。
7.在与防雷引下线相对应图示，室外侧葩地坪面深1. 0米处在用作为引下线的钢筋上焊出一根40X4 1=1. 5m热镀锌扁钢，并伸向室外，距外墙皮的葩离为1.5m。
8.埋地的金属管道在进出建筑物处就近与防雷接地装置相连，作法详见图集99D562-P15。
9.竖直敷设的金属管道在屋顶面应与避雷带焊接连通。
高层30米以上的钢筋连接应符合建筑物防雷设计规范GB50057-94第3. 3.5条的要求, 层高30米以上外墙栏杆、门窗等较大的金属物直接或通过金属门窗埋铁与防雷装置相连。
安装施工期管路敷设开关插座盒的安装：清空开关插座盒处预埋的泡沫后，用灌水塑料管确定每个线盒的标高，作好标记。
将线盒安入预留的孔洞中，固定好线盒。
管内穿线清理完毕管路内应穿上引线（如16#铅丝）。
穿线时，利用已穿引线，绑住线的一端，通过引线往另一端拉，拉出线头，留足余量（按技术交底留量）去掉多余的线，如此往复搞好每一道线管的穿线工作。
穿完线后立即压接连接，如芯线表面有氧化层时应用细砂皮或电工刀背清除。
芯线剥削长度应与线帽内铜套深度相配合，不宜过长。
连接时应考虑与灯器具的连接预留线。
接线完毕，将线头卷放在接线盒内，并在盒内塞入废报纸等封堵物做好成品保护。
穿线前，检查导线应完好无损，额定电压不应低于500伏，导线截面与设计相吻合。
导线应顺直进入管内前，不得有折纟刍现象。
对于管路较长、弯曲较多、穿线困难时，可向管路中投入滑石粉或用沾满滑石粉的布件抹擦穿入管内的导线外皮，注意滑石粉不宜过量。
导线采用压接连接。
压接时应正确选择线帽规格，以芯线塞满接线孔为宜。
当连接导线根数较少时，短节线填充，其线头不应外露。
压线帽选择如下表：小截面导线冷态压接压线帽、压接钳选配表注：可按套管内径选配导线根数，截面不够时短节线芯填充。
最后进行分支线路绝缘测试和试亮工作。
绝缘应测试各线间、各线对地的绝缘阻值。
并作好记录。
测试采用1000伏的兆欧表。
低压配电装置和电力线路，绝缘电阻值必须大于0.5MQ注意：测试导线绝缘应用1000V摇表。
因为目前导线耐压等级已为450-750V。
详见GB50303《建筑电气工程施工及验收规范》第七页第4条。
测量电力线路绝缘电阻时，将断路器，用电器、用电设备和仪表要断开。
测试时，同监理甲方共同进行，并及时填写渝建竣资料，存档。
随后进行试亮工作，以检查线路无断路现象。
为方便施工接线和FI后维修查找，塑料绝缘导线宜按标准选配颜色：L1-黄色，L2-绿色，L3-红色，工作零线N-蓝色，保护零PE-黄绿双色线。
托盘、桥架及电缆敷设水平部份的电缆采用托盘敷设，竖直部份电缆采用桥架敷设。
托盘通常采用沿板、梁固定支架，每1.5m —个固定支架，支架采用50X5等边角钢制作、金属膨胀螺栓固定。
转角和过墙处需加密。
托盘的接头处须有良好接地跨接端子，保证托盘有可靠的电气连接。
桥架按设计要求的国家标准图集制作安装。
强电桥架支架安装在剪力墙上。
弱电桥架安装在空心砖墙上，需采取支架穿墙对拉固定措施。
桥架应每三层与预留的接地连接板作可靠的电气连接。
桥架托盘及支架安装水平度和垂直度偏差控制在5mm内，安装时须辅以广线定位，吊线锤复位。
桥架托盘转弯半径应不小于其内最大电缆最小允许弯曲半径。
在提材料计划或制作时注意此问题。
水平托盘由于是贴梁下口敷设，考虑受风管等影响，托盘可绕向敷设。
托盘桥架安装完毕，经质检员检查无误后则可敷设电缆电线。
敷设前, 按电缆不能交义的原则，制定电缆排列、如放顺序方案。
做到电缆规格、型号截面应与敷设要求相同，外观无异常，绝缘阻值必须是合符验收规范要求高阻值，否则应查明原因，并对其进行处理。
