北京亚控科技发展有限公司2022年2月本文档主要介绍在PLC编程软件STEP 7 MicroWIN 里的以太网设置。

1）在“控制面板”里找到“Setting the PG/PC Interface”（在STEP 7 MicroWIN 编程软件里也可以），如图（一），选择网卡（例如TCP/IP->ADMtek AN983 10/100 PC…），点击“属性”，出现图（二）所示对话框，确认关闭图（一）图（二）对话框。

图（一）图（二）2）打开STEP 7 MicroWIN 编程软件，点击左侧“通信”，弹出“通信”对话框，双击“双击刷新”，找到S7200 CPU，如图（三）所示。

图（三）3）通过选择或手动将CP243-1的地址填写到“远程”里后确认关闭，如图（四）图（五）。

图（四）图（五）4）点击“工具”菜单，选择“以太网向导”，并打开，如图（六），图（七）。

图（六）图（七）5）点“下一步”，进入图（八）所示画面。

图（八）6）点击“读取模块”，找到CP243-1以太网模块，如图(九)，选择相应的模块，点击“下一步”，设置IP地址，子网掩码，网关，如图(十)。

图（九）图（十）7）点“下一步”，配置连接数目，如图(十一)，完成后点“下一步”。

图（十一）8）这里要注意：选择“此为服务器连接…”，并勾选“接受所有连接请求”，其它默认。

点“下一个连接”，做同样设置，如图(十二)。

图（十二）9）确认后，进入图(十三)所示窗口，不作修改，点“下一步”，进入图(十四)窗口，点击“建议地址”后，点击“下一步”，进入图(十五)所示界面。

图（十三）图（十四）图（十五）10）进入图（十五）界面后，不用做任何修改，点击“完成”。

弹出图（十六）对话框，选择“是”，后关闭窗口，到此以太网的设置完成了，同样按以上步骤设置其它PLC。

图（十六）。

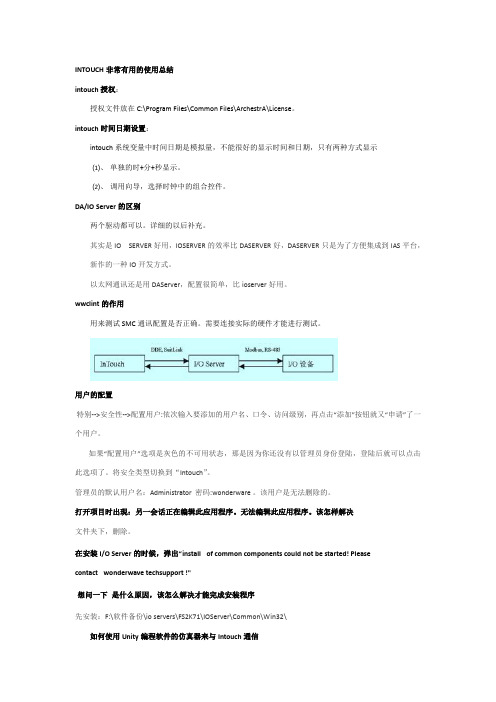

INTOUCH非常有用的使用总结intouch授权：授权文件放在C:\Program Files\Common Files\ArchestrA\License。

intouch时间日期设置：intouch系统变量中时间日期是模拟量，不能很好的显示时间和日期，只有两种方式显示⑴、单独的时+分+秒显示。

⑵、调用向导，选择时钟中的组合控件。

DA/IO Server的区别两个驱动都可以。

详细的以后补充。

其实是IO SERVER好用，IOSERVER的效率比DASERVER好，DASERVER只是为了方便集成到IAS平台，新作的一种IO开发方式。

以太网通讯还是用DAServer，配置很简单，比ioserver好用。

wwclint的作用用来测试SMC通讯配置是否正确。

需要连接实际的硬件才能进行测试。

用户的配置特别-->安全性-->配置用户:依次输入要添加的用户名、口令、访问级别，再点击“添加”按钮就又“申请”了一个用户。

如果“配置用户”选项是灰色的不可用状态，那是因为你还没有以管理员身份登陆，登陆后就可以点击此选项了。

将安全类型切换到“Intouch”。

管理员的默认用户名：Administrator 密码:wonderware 。

该用户是无法删除的。

打开项目时出现：另一会话正在编辑此应用程序。

无法编辑此应用程序。

该怎样解决文件夹下，删除。

在安装I/O Server的时候，弹出“install of common components could not be started! Pleasecontact wonderwave techsupport !"想问一下是什么原因，该怎么解决才能完成安装程序先安装：F:\软件备份\io servers\FS2K71\IOServer\Common\Win32\如何使用Unity编程软件的仿真器来与Intouch通信⑴首先保证Unity编程软件在仿真状态（PLC→仿真模式。

设置通讯从何处开始设置通讯？您可以在从下列点开始设置通讯：•在STEP 7-Micro/WIN软件安装的最后一个步骤•在STEP 7-Micro/WIN中，选择PG/PC接口对话框•Windows控制面板的“设置PG/PC”接口图标如何选择通讯配置？下表显示可能的硬件配置以及STEP 7-Micro/WIN支持的波特率。

表1用于CPU 22x模块，表2用于Profibus DP 连接，表3用于CPU 21x模块，表4用于以太网和因特网连接。

9= 受支持1支持使用PPI连接的外部调制解调器（PC COM端口－RS232电缆－本地调制解调器－电话／无线连接－远程调制解调器－PC/PPI电缆－S7-200）2高级PPI协议与多台主站PPI协议之比较：优点：高级PPI设定值在程序员和CPU之间建立一种更直接的逻辑连接。

高级PPI协议能在几台CPU使用NETR（网络读取）和NETW（网络写入）指令时改善复杂网络的通讯状况。

缺点：较之多台主站PPI，高级PPI限制可供使用的连接数目。

3 MPI协议不支持9.6 Kbps。

19.2 Kbps是所支持的最低速率。

3 MPI协议不支持9.6 Kbps。

19.2 Kbps是所支持的最低速率。

1支持使用PPI连接的外部调制解调器（PC COM端口－RS232电缆－本地调制解调器－电话／无线连接－远程调制解调器－PC/PPI电缆－S7-200）2高级PPI协议与多台主站PPI协议之比较：优点：高级PPI设定值在程序员和CPU之间建立一种更直接的逻辑连接。

高级PPI协议能在几台CPU使用NETR（网络读取）和NETW（网络写入）指令时改善复杂网络的通讯状况。

缺点：CPU 212和214必须为1.10发行版或更新版本。

较之多台主站PPI，高级PPI限制可供使用的连接数目。

3 MPI协议不支持9.6 Kbps。

19.2 Kbps是所支持的最低速率。

STEP 7 的简单操作了解STEP 7的功能，理解STEP 7创建方法，掌握S7-300/400 PLC 硬件组态；掌握应用逻辑块编程、程序调试技术。

标签：STEP 7；硬件组态；逻辑块编程、程序调试技术STEP 7是西门子集成自动化的基础，在STEP 7中是用项目来管理一个自动化系统的硬件和软件。

STEP 7使系统具有统一组态和编程方式、统一的数据管理和通信方式。

1 创建一个STEP 7 项目启动STEP7 管理器（SIMATIC MANAGER），双击图标，即打开SIMATIC 管理器窗口。

1.1 用项目向导创建STEP 7项目1.1.1 在SIMATIC管理区中选择菜单命令“File”（文件）→“New Project Wizard”（新建项目向导），打开工程向导。

1.1.2 点击“Next >”按钮，在出现对话框中选择CPU模块的型号，设置CPU 在MPI网络中的站地址（默认值为2）。

1.1.3 点击“Next >”按钮，在出现对话框中选择需要生成的组织块OB，默认的是只生成作为主程序的组织块OB1。

在该对话框中还可以选择块使用的编程语言。

1.1.4 点击“Next >”按钮，在出现的对话框的“Project name”（项目名称）处修改默认的项目名称。

点击“Finish”（完成）按钮，开始创建项目。

1.2 手动创建项目1.2.1 在SIMATIC管理区中选择菜单命令“File”（文件）→“New”（新建），出现“New Project”（新建项目）对话框。

1.2.2 为项目输入名称，在“Name”（命名）文本框处输入新项目的名称，“Storage”（存储位置）文本框中是默认的保存新项目的文件夹。

点击“Browse”（浏览）按钮，可以修改保存新项目的文件夹。

最后单击“OK”按钮确认输入。

2 硬件组态用鼠标右键点击管理器中新项目的图标，在出现的快捷菜单中选择“InsertNew Object”（插入新站）命令插入一个新的S7-300/400站。

利用STEP7监视输入输出量的方法DP：高速数据传送1、打开PLC软件。

运行STEP7，打开PLC软件，将左侧的文件夹层层展开直到选中Blocks，如下列图所示：2、找到VAT块。

在右侧找到V AT_？？的块，双击打开。

一般此块排列在所有块的最后面，名称以V AT开头，后跟的下划线后的名称可能不一样，可以不管，如有不止一个，可以任意打开一个。

如下列图：3、插入VAT块。

如没有找到此块，可以在自行添加一个，操作如下列图，在右侧窗口空白处点击鼠标右键，选择Insert New Object(插入新对象)——Variable Table(变量表)4、选中后将出现如下窗口5、打开VAT块。

点击OK按钮即可生成V A T_1块。

打开V A T块，如下列图：6、查找监视点地址。

在Address一列中输入想要监视的地址，如需要监视第一流自动转换开关状态，那么观察接口表7、监视数字量输入点。

如上图，观察接口表得知，第一流转换开关的自动档输入点为I0.0，第二流转换开关的自动档输入点为I4.0。

将这两个地址输入到V AT窗口中的Address一栏中，如图：8、判断监视结果。

在第一行中输入I0.0后，回车后，光标自动移到第二行，第三列的Display format自动设为BOOL 类型。

在保证工控机与PLC联接正常的情况下，可以点上图方框所示的Monitor Variable按钮，那么情况应如下列图所示，窗口的标题栏变为高亮的青色，窗口右下角的RUN状态栏有绿色状态条不断闪动。

下列图所示的监视结果，I0.0结果为绿色，true，I0.4结果为灰色，false，说明第一流转换开关处于手动档，第二流转换开关不处于手动档。

9、错误判断。

如在Address栏中输入要监视的量后字变为红色，说明输入有误，例如：10、修改显示格式。

所有的数字量输入输出点的数据类型都是BOOL型，即输入要监视的点后，使用系统给出的默认Display format〔显示格式〕BOOL就可以了，如要监视模拟量输入点〔模拟量输出点无法用VAT 监视〕，应该将显示格式改为Decimal如下列图所示，如需要监视第一流的液位采样输入点，看接口表得知，此点地址为386，那么在V A T窗口的Address〔地址〕一栏中输入PIW386，在Display format一栏中点右键，选择Decimal：11、监视模拟量输入。

STEP7-MicroWIN32编程软件实验指导书第⼆部分 STEP7-Micro/WIN32编程软件⼀、STEP7-Micro/WIN32软件的使⽤1、概述编程软件STEP7-Micro/WIN32 Version 3.1适⽤于S7-200系列PLC的系统设置（CPU组态）、⽤于程序开发和实时监控运⾏；升级版Microwin3.1 SPL 扩充了V3.1的功能；Toolbox(⼯具箱)提供⽤户指令和触摸屏TP070的组态软件；汉化软件是针对SP1和Toolbox的软件，但不能汉化V3.1及早期版本的软件。

STEP7-Micro/WIN32软件是基于Windows的应⽤软件。

2、编程软件的安装编程软件STEP7-Micro/WIN32可以安装在PC（个⼈计算机）及SIMATIC 编程设备PG70上。

安装的条件和⽅法如下：（1）安装条件PC采⽤486或更⾼设置，能够安装Windows 95以上操作系统，内存8MB 以上，硬盘空间50MB以上。

（2）安装⽅法按Microwin3.1→Microwin3.1 SPL→Toolbox→Microwin3.11 Chinese 的顺序进⾏安装，必要时可查看光盘软件的Readme⽂件，按照提⽰步骤安装。

3、建⽴S7-200 CPU的通信S7-200CPU与PC之间有两种通信连接⽅式，⼀种是采⽤专⽤的PC/PPL电缆，另⼀种是采⽤MPI卡和普通电缆。

可以使⽤PC 作为主站设备，通过PC/PPL 电缆或MPI卡与⼀台或多台PLC连接，实现主、从设备之间的通信。

（1）PC/PPL电缆通信PC/PPL电缆是⼀条⽀持PC、按照PPL通信协议设置的专⽤电缆线，电缆线中间有通信模块，模块外部设有波特率设置开关，两端分别为RS-232和RS-485接⼝。

PC/PPL电缆的RS-232端接到个⼈计算机的RS-232通信⼝COM1和COM2接⼝上，PC/PPL的另⼀端（RS-485）接到S7-200 CPU通信⼝上。
