【CN209976470U】一种卵石地层管井降水成井装置【专利】

专利名称：用于砂卵地层基坑降水及开挖施工的系统及方法专利类型：发明专利
发明人：景军,刘梅,李伟,王俊,阿的木且,谢言航
申请号：CN202010758462.5
申请日：20200731
公开号：CN111827297A
公开日：
20201027
专利内容由知识产权出版社提供
摘要：本发明公开了一种用于砂卵地层基坑降水及开挖施工的系统及方法，所述系统包括包括基坑支护组件，基坑支护组件包括围板，所述围板为中空的板状结构；所述围板包括用于与基坑相接的外侧板及靠近基坑中心的内侧板，所述外侧板上开设有多个贯通外侧板内、外侧的连通孔；所述内侧板上开设有贯通内侧板内、外侧的排水口，所述排水口的流体导通能力可调；还包括固定于内侧板上的水槽，所述排水口的出口端位于水槽内。

所述方法基于所述系统。

采用本方案提供的系统和方法，便于基坑开挖和基坑内施工，同时便于实现基坑排水安全性控制。

申请人：中信国安建工集团有限公司
地址：610000 四川省成都市武侯区草金路9号
国籍：CN
代理机构：成都行之专利代理事务所(普通合伙)
代理人：高俊
更多信息请下载全文后查看。

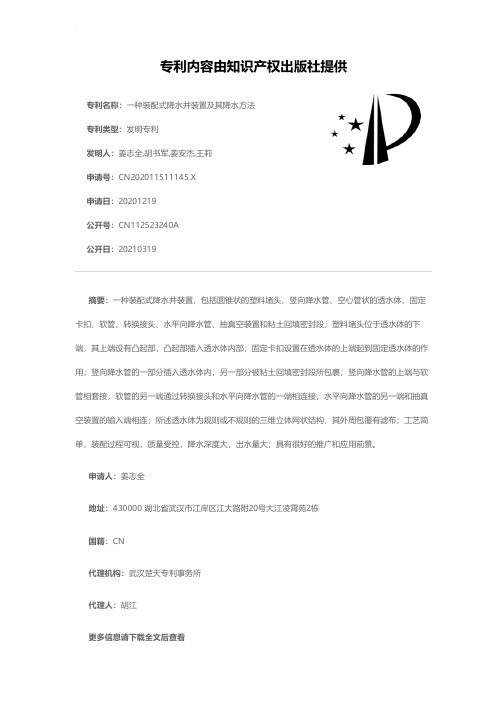

专利名称：一种装配式降水井装置及其降水方法专利类型：发明专利
发明人：姜志全,胡书军,姜安杰,王莉
申请号：CN202011511145.X
申请日：20201219
公开号：CN112523240A
公开日：
20210319
专利内容由知识产权出版社提供
摘要：一种装配式降水井装置，包括圆锥状的塑料堵头、竖向降水管、空心管状的透水体、固定卡扣、软管、转换接头、水平向降水管、抽真空装置和粘土回填密封段；塑料堵头位于透水体的下端，其上端设有凸起部，凸起部插入透水体内部；固定卡扣设置在透水体的上端起到固定透水体的作用；竖向降水管的一部分插入透水体内，另一部分被粘土回填密封段所包裹；竖向降水管的上端与软管相套接，软管的另一端通过转换接头和水平向降水管的一端相连接；水平向降水管的另一端和抽真空装置的输入端相连；所述透水体为规则或不规则的三维立体网状结构，其外周包覆有滤布；工艺简单，装配过程可视，质量受控，降水深度大，出水量大；具有很好的推广和应用前景。

申请人：姜志全
地址：430000 湖北省武汉市江岸区江大路附20号大江凌霄苑2栋
国籍：CN
代理机构：武汉楚天专利事务所
代理人：胡江
更多信息请下载全文后查看。

专利名称：深井降水装置
专利类型：实用新型专利
发明人：程爱妃
申请号：CN201820954292.6申请日：20180620
公开号：CN208533550U
公开日：
20190222
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种深井降水装置，涉及建设用排水设备领域，旨在解决现有技术中深井降水装置的过滤装置堵塞后清理麻烦的问题，其包括带有顶盖的内管体，所述内管体底部设有连通外部设置的抽水泵，所述内管体顶端还设有抽真空管，所述抽真空管连通真空泵设置，所述内管体底端周壁开有抽水孔，所述内管体外套设有外管体，所述外管体底端周壁配合设有溢水孔，且所述内管体底部抵接于外管体底部设置，所述内管体与外管体之间对应溢水孔和抽水孔设有过滤装置，所述过滤装置沿内管体长度方向滑移设置。

本实用新型通过套设的外管体和滑移连接在内管体和外管体之间的过滤装置方便工作人员及时清理过滤装置，十分方便。

申请人：桐乡市乌镇内利仿古园林建设有限公司
地址：314500 浙江省嘉兴市桐乡市梧桐街道齐富路461号6幢2-5楼
国籍：CN
更多信息请下载全文后查看。

专利名称：一种井点降水装置
专利类型：实用新型专利
发明人：李到洪,蔡立志,刘可军,白宇,徐明煜,郭恒,李新申请号：CN201721744640.9
申请日：20171214
公开号：CN207700205U
公开日：
20180807
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种井点降水装置由粘土封闭层、降水管和管端钻头所组成,降水管的降水部位外端设有滤水装置。

所述的滤水装置为薄壁钢管套设在降水管外侧，薄壁钢管的内壁与降水管的外壁之间呈间隔距离设置，薄壁钢管的内壁与降水管的外壁之间从上至下端依次填充有粘土封闭层、砂滤料层和碎石滤料层，管端钻头的上端边包设在薄壁钢管下端的外部。

本实用新型提高了降水管安装的成功率，避免了死井现象的发生，提高了施工进度和质量。

具有结构简单,操作方便，标准统一，省时省力和使用效果好的优点。

申请人：中建市政工程有限公司,中国建筑一局(集团)有限公司
地址：100037 北京市丰台区西四环南路52号中建一局大厦B座8、9、10层
国籍：CN
代理机构：北京汇泽知识产权代理有限公司
代理人：闫立德
更多信息请下载全文后查看。

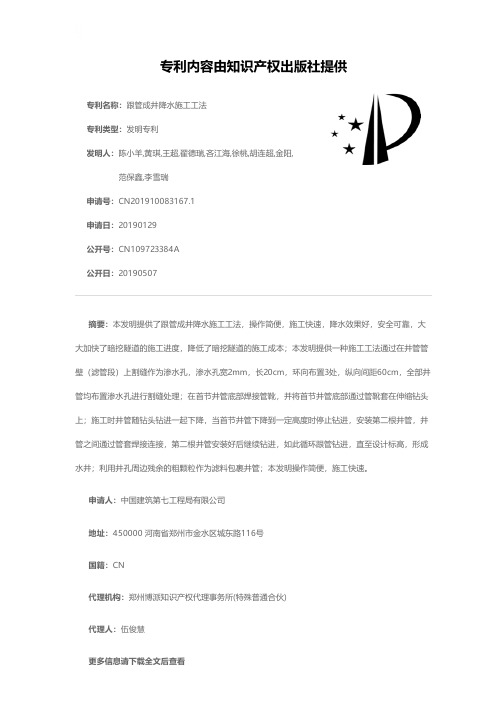

专利名称：跟管成井降水施工工法
专利类型：发明专利
发明人：陈小羊,黄琪,王超,翟德瑞,吝江海,徐桃,胡连超,金阳,范保鑫,李雪瑞
申请号：CN201910083167.1
申请日：20190129
公开号：CN109723384A
公开日：
20190507
专利内容由知识产权出版社提供
摘要：本发明提供了跟管成井降水施工工法，操作简便，施工快速，降水效果好，安全可靠，大大加快了暗挖隧道的施工进度，降低了暗挖隧道的施工成本；本发明提供一种施工工法通过在井管管壁（滤管段）上割缝作为渗水孔，渗水孔宽2mm，长20cm，环向布置3处，纵向间距60cm，全部井管均布置渗水孔进行割缝处理；在首节井管底部焊接管靴，并将首节井管底部通过管靴套在伸缩钻头上；施工时井管随钻头钻进一起下降，当首节井管下降到一定高度时停止钻进，安装第二根井管，井管之间通过管套焊接连接，第二根井管安装好后继续钻进，如此循环跟管钻进，直至设计标高，形成水井；利用井孔周边残余的粗颗粒作为滤料包裹井管；本发明操作简便，施工快速。

申请人：中国建筑第七工程局有限公司
地址：450000 河南省郑州市金水区城东路116号
国籍：CN
代理机构：郑州博派知识产权代理事务所(特殊普通合伙)
代理人：伍俊慧
更多信息请下载全文后查看。

一种降水井封井的结构的制作方法本实用新型涉及一种降水井封井的结构，尤其是地下水丰富，设计降水井、疏干井数量多的防水底板，可有效的防止底板渗水。

背景技术：建筑工程基础施工时，经常采用深井降低地下水，施工完成后需要将降水井用混凝土或填碎石封闭。

封闭降水井时如地下水压力和涌水量较小，则可以直接向井内浇筑混凝土或填碎石，然后将钢盖板和降水井套管焊接封闭，是先堵水后封闭的方法。

如地下水压力或涌水量较大时，即使降水井套管内浇筑了混凝土，由于地下水很快渗出，或水泵还未完全取出地下水就充满了封井套管，造成封堵焊接质量隐患或者无法封堵等问题。

技术实现要素：本实用新型的目的在于克服现有技术的缺陷，现提供一种降水井封井的结构，用于解决建筑工程基础施工过程中，施工完成后需将降水井封闭，地下水压力和涌水量较大时，即使降水井套管内浇筑了混凝土，由于地下水很快渗出，或水泵还未完全取出地下水就充满了封井套管，造成封堵焊接质量隐患或者无法封堵等问题。

实现上述目的的技术方案是：一种降水井封井的结构，其特征在于，所述结构包括：部分插设于所述降水井内的套管，所述套管与所述降水井固定连接；设于所述套管外缘的止水环，所述止水环位于所述降水井上部；浇筑形成于所述降水井四周的地面之上的垫层混凝土结构，所述垫层混凝土结构内埋设所述套管对应的部分；浇筑形成于所述垫层混凝土结构之上的地下室底板，所述地下室底板内埋设所述套管其余的部分；浇筑形成于所述降水井和所述套管内的回填混凝土结构；以及盖设于所述套管顶部的封盖。

本实用新型的有益效果是：使用该结构使地面上的降水井利用套管加长，套管本身设置预留防水卷材和止水环，在抽水的同时灌注垫层混凝土并在垫层混凝土上铺设防水卷材，在防水卷材上灌注地下室底板，在封堵降水井时，抽出潜水泵和其连接的降水管并快速灌注回填混凝土，由于加长了降水井的长度，使得施工留有足够的时间去焊接封盖和止水环。

本实用新型施工方法简便，施工速度快，大大降低了底板渗漏风险，又能保证底板的防水卷材整体效果实用性高。

专利名称：一种降水管井的破壁及洗井组合装置
专利类型：实用新型专利
发明人：刘阳,周兴华,陈景河,杨相君,杨红光,郭学锋,陈华,李俊璞,孙玉三,赵国芳
申请号：CN201920051098.1
申请日：20190114
公开号：CN209585082U
公开日：
20191105
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种降水管井的破壁及洗井组合装置，包括上部设置的空气介质振荡器和下部设置的管井破壁器，空气介质振荡器包括第一圆筒、中心立柱和通管，管井破壁器包括第二圆筒、配重块和破壁刷，螺杆贯穿上部的空气介质振荡器和下部的管井破壁器，螺杆的两端设置有螺母，将上部的空气介质振荡器和下部的管井破壁器固定在一起。

本实用新型具有破壁和洗井的功能，并且可以进行“二次洗井”，大大提高洗井的质量，增强了洗井的可靠度。

申请人：中赟国际工程有限公司
地址：450000 河南省郑州市中原区中原路210号
国籍：CN
代理机构：郑州万创知识产权代理有限公司
代理人：任彬
更多信息请下载全文后查看。

专利名称：一种地下水处理装置专利类型：实用新型专利
发明人：李骎,马文臣,刘勇,陈望明申请号：CN201520944949.7申请日：20151124
公开号：CN205222870U
公开日：
20160511
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种地下水处理装置，该处理装置包括有调节池反应装置、混凝反应器、高效澄清器、臭氧催化氧化塔、清水池及活性炭吸附装置，其中该调节池反应装置直接连接地下水抽水井管网，污水经该调节池反应装置处理后经由管道进入该混凝反应器，污水在该混凝反应器经絮状处理后由管道进入该高效澄清器，在高效澄清器内将污水中的絮体及部分有机物去除后经由一出水槽进入该臭氧催化氧化塔，该臭氧催化氧化塔将污水经高级氧化深度处理后，废水达到出水标准则进入清水池，然后外排入城镇污水管网。

本实用新型中的地下水处理工艺可以对造纸厂污染的地下水进行处理，保证地下水的清洁和无害，符合生产、生活和环保要求。

申请人：北京高能时代环境技术股份有限公司
地址：100095 北京市海淀区地锦路9号院高能环境大厦
国籍：CN
代理机构：北京汇泽知识产权代理有限公司
代理人：马廷昭
更多信息请下载全文后查看。

专利名称：一种降水管
专利类型：实用新型专利
发明人：马志强,石岭,刘璞,李阳阳,农成敏,李杰,康伟,王玉龙,邵孟来,郭辉,蒋维
申请号：CN201922491189.X
申请日：20191231
公开号：CN211773806U
公开日：
20201027
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种降水管，包括管体，一端开口一端封闭，管体的管壁上开设有大量的过水孔，管体的开口用于连接抽水管路；管体具有用于填装滤料的内腔；还包括过滤件，用于遮挡管体的开口，以免在抽水时抽走滤料。

通过抽水管路的抽吸在管体内腔中形成负压，对管体周围土层中的水进行抽吸，同时，管体内腔中填装滤料，且在过滤件的遮挡下，滤料能够稳定地处于管体内腔中对吸入的水中混杂的土层颗粒过滤，防止土层颗粒堵塞管路，确保降水管可以应用于对裂隙性黏土层的降水施工中。

申请人：中铁十六局集团北京轨道交通工程建设有限公司,中铁十六局集团有限公司
地址：101149 北京市通州区于家务回族乡聚富苑民族产业发展基地聚和六街2号
国籍：CN
代理机构：郑州睿信知识产权代理有限公司
代理人：王子龙
更多信息请下载全文后查看。
