阐述发电机失步的原理及双遮挡器原理失步保护的整定计算摘要：阐述南海发电一厂220kV 出线同杆并架双回线，电网调度为确保电网系统稳定性，电厂投入发电机组失步保护的必要性；以及着重介绍了基于双遮挡器原理的发电机组失步保护整定值计算方法。
关键词：振荡；失步保护；双遮挡器；整定计算 0 引言2013年中旬，中调转发了电网总调《电厂安全稳定防线优化方案讨论会议纪要》，并要求我厂在具体时间内完成对机组失步保护定值优化调整工作，具体原则如下：1 ）机组失步保护整定范围延伸至电厂送出线路对侧变电站，即延伸至 220kV 对侧变电站；2 ）为分散动作风险，机组滑极次数定值分两轮整定。
即不重要机组定义为第一轮跳闸对象，重要机组为第二轮跳闸对象，后者滑极次数需比前者大。
由于我厂无装设失步解列装置， 2台机组发变组保护亦无配置失步保护（机组为200MW 发电机，可不配置发电机失步保护），按中调通知要求需进行机组失步保护定值整定并投入。
1 针对我厂220kV 出线同杆并架双回线，发电机组失步保护投入的必要性广东电网调度对全网电厂送出线路（同杆双回线）故障的稳定性进行核算，针对我厂220kV 出线（新南甲线、新南乙线为同杆双回线）分析研究，当两回线路同时或相继出现一回线路三相永跳故障与另一回线路单相瞬时故障现象时，线路电抗增加，回路的综合电抗X Σ变大，根据公式:P E =δsin ∑⨯X E U A(1-1) A E :发电机电动势；U:无穷大系统母线电压；X Σ:包括发电机电抗在内的发电机到无穷大系统母线的总电抗； δ:发电机电动势E A 与无穷大系统电压U 之间的功角； P E : 功率极限值。
功率极限值将变小，功角特性将由图曲线1变为曲线2，如图1-1所示。
[1]图1-1 系统故障时的功角特性曲线在切除线路的瞬间，X Σ的增大以及发电机由于机械惯性，转速不变，功率角不变δ，由公式1-1可知，这时原动机供给发电机的功率仍为Pm ，发电机的对外输出功率P E 却减少了，此时发电机的运行点将由曲线1的a 点落到曲线2的b 点上，但是b 点运行时，功率是不平衡的。
大型发电机组继电保护整定计算与运行技术大型发电机组是电力系统中重要的电源设备，为了保证其安全运行，需要配备继电保护系统。
继电保护系统的整定计算和运行技术是保证发电机组安全可靠运行的重要环节。
发电机组继电保护系统的整定计算是指根据发电机组的特性和运行要求，确定各类保护装置的动作特性和整定参数。
整定计算的目的是使保护装置能够及时准确地对发电机组的故障进行判别，并采取相应的保护动作，防止故障扩大，保护发电机组的安全运行。
需要对发电机组进行继电保护的分类。
常见的继电保护有过电流保护、差动保护、欠频保护、过频保护、低压保护等。
不同类型的发电机组对应不同的保护装置，因此整定计算需要根据具体的发电机组类型来确定。
需要进行发电机组的特性分析。
发电机组的特性包括额定功率、同步机械特性、短路时的暂态和稳态过程等。
通过对发电机组特性的分析，可以确定保护装置的整定参数，以保证在故障发生时能够迅速准确地切除故障。
接下来，进行继电保护的整定计算。
整定计算包括选取保护装置的类型、确定保护装置的动作特性和整定参数。
其中，保护装置的类型根据发电机组的特性和运行要求来确定，动作特性包括动作方程和动作时间，整定参数包括动作电流、动作时间延迟等。
在进行整定计算时，需要考虑不同故障类型的特点。
例如，对于发电机转子短路故障，需要保护装置具有较高的灵敏度和较短的动作时间，以迅速切除故障。
而对于发电机的过载故障，需要保护装置具有较高的动作电流和较长的动作时间延迟，以避免误动作。
整定计算完成后，需要对继电保护系统进行运行测试和检查。
运行测试包括对保护装置进行定期的功能测试和动作试验，以验证其动作特性和整定参数的准确性。
检查工作包括对保护装置的接线、连接器和设备状态进行检查，确保其正常运行。
继电保护系统的整定计算和运行技术对于大型发电机组的安全运行至关重要。
合理的整定计算可以保证保护装置对故障的及时切除，防止故障扩大，保护发电机组的安全运行。
而运行技术的正确应用可以保证保护装置的可靠性和稳定性，提高继电保护系统的运行效果。

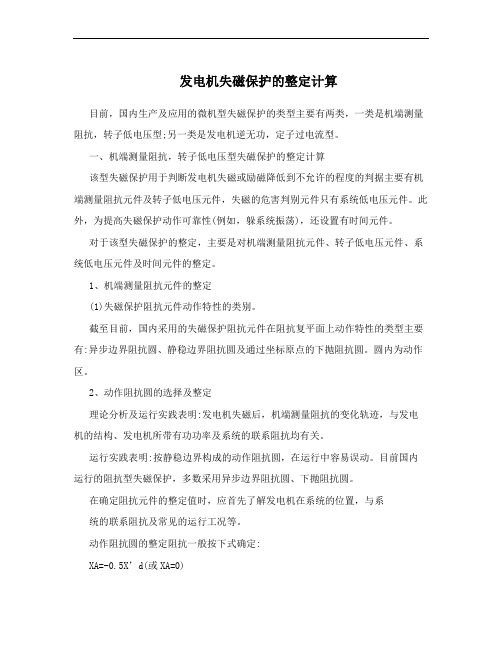

发电机失磁保护的整定计算目前，国内生产及应用的微机型失磁保护的类型主要有两类，一类是机端测量阻抗，转子低电压型;另一类是发电机逆无功，定子过电流型。
一、机端测量阻抗，转子低电压型失磁保护的整定计算该型失磁保护用于判断发电机失磁或励磁降低到不允许的程度的判据主要有机端测量阻抗元件及转子低电压元件，失磁的危害判别元件只有系统低电压元件。
此外，为提高失磁保护动作可靠性(例如，躲系统振荡)，还设置有时间元件。
对于该型失磁保护的整定，主要是对机端测量阻抗元件、转子低电压元件、系统低电压元件及时间元件的整定。
1、机端测量阻抗元件的整定(1)失磁保护阻抗元件动作特性的类别。
截至目前，国内采用的失磁保护阻抗元件在阻抗复平面上动作特性的类型主要有:异步边界阻抗圆、静稳边界阻抗圆及通过坐标原点的下抛阻抗圆。
圆内为动作区。
2、动作阻抗圆的选择及整定理论分析及运行实践表明:发电机失磁后，机端测量阻抗的变化轨迹，与发电机的结构、发电机所带有功功率及系统的联系阻抗均有关。
运行实践表明:按静稳边界构成的动作阻抗圆，在运行中容易误动。
目前国内运行的阻抗型失磁保护，多数采用异步边界阻抗圆、下抛阻抗圆。
在确定阻抗元件的整定值时，应首先了解发电机在系统的位置，与系统的联系阻抗及常见的运行工况等。
动作阻抗圆的整定阻抗一般按下式确定:XA=-0.5X’d(或XA=0)XB=-1.2XdXA、XB分别为异步边界阻抗圆的整定电抗。
Xd为发电机的同步电抗X’d发电机的暂态电抗另外，对于与系统联系阻抗较大的大型水轮发电机，动作阻抗圆应适当增大;而对于与系统联系阻抗较小的大型汽轮发电机，动作阻抗圆可适当的减小。
对于经常进相运行的发电机，应保证在发电机进相功率较大时(但未失步)，机端测量轨迹不会进入动作阻抗圆内。
另外，若阻抗元件采用静稳边界阻抗圆，则必须由转子低电压元件进行闭锁。
此时，动作阻抗XA、XB可按下式决定XA=XC XB=-Xd目前，国内生产及应用的微机型保护装置，阻抗型失磁保护的转子低电压元件多采用其动作电压随发电机有功功率的增大而增大的UL-P元件。
大型发变组继电保护整定计算大型发电机组继电保护整定计算主要是针对大型发电机组的各种故障情况进行故障判断和保护动作的计算。
发电机组保护装置的整定计算是保证电力系统安全运行的重要环节之一、本文将从故障类型分析、保护动作计算和整定参数选择三个方面进行介绍。
一、故障类型分析在进行大型发电机组继电保护整定计算时，首先需要对可能发生的故障类型进行分析。
常见的发电机组故障类型包括过电流故障、过频故障、过压故障和欠频故障等。
根据不同的故障类型，需要选择相应的保护装置和整定参数。
二、保护动作计算保护动作计算是指根据故障类型和保护装置特性，计算出保护装置的整定参数，使其能够在故障发生时正确地判断故障类型并启动相应的保护动作。
保护动作计算一般包括保护装置的整定电流、整定时间等参数的计算。
a.过流保护的整定计算过流保护是发电机组继电保护中最常见的一种保护方式。
过流保护的整定计算主要包括短路电流计算和整定电流计算。
短路电流计算是指根据发电机组额定电流、发电机阻抗和故障距离等参数计算出短路电流。
整定电流计算是指根据短路电流和保护装置特性，计算出过流保护的整定电流。
b.过频保护和欠频保护的整定计算过频保护和欠频保护是发电机组继电保护中针对频率异常故障的保护装置。
过频保护的整定计算主要包括额定频率和过频保护整定频率的计算。
欠频保护的整定计算主要包括额定频率和欠频保护整定频率的计算。
整定频率的选择要根据实际情况和保护要求确定。
c.过压保护的整定计算过压保护是发电机组继电保护中针对电压超过额定值的保护装置。
过压保护的整定计算主要包括额定电压和过压保护整定电压的计算。
整定电压的选择要根据实际情况和保护要求确定。
三、整定参数选择整定参数选择是指根据实际情况和保护要求，选择合适的整定参数。
整定参数选择需要考虑到故障类型、保护装置特性、发电机组运行情况和电力系统要求等因素。
整定参数选择的准确与否直接影响到保护装置的性能和可靠性。
综上所述，大型发电机组继电保护整定计算涉及到故障类型分析、保护动作计算和整定参数选择等方面。
大型发电机失步保护的原理与整定
郭玉恒
【期刊名称】《电力系统保护与控制》
【年(卷),期】2000(028)007
【摘要】详细分析三阻抗元件的失步保护原理及定值整定.
【总页数】3页(P25-27)
【作者】郭玉恒
【作者单位】二滩水电厂,四川,攀枝花,617000
【正文语种】中文
【中图分类】TM772
