电子封装用金刚石/铜基复合材料的研究的开题报告
一、研究背景
随着电子产品越来越小型化、高集成化和高功率化，对于电子封装
材料的性能要求也越来越高。
因此，研究符合电子封装要求的材料显得
尤为重要。
金刚石作为一种材料，具有极高的硬度和热导率，能够有效地降低
电子元件的工作温度。
而铜作为一种导热性好的金属材料，则可以提升
电子元件的散热效果。
因此，将金刚石和铜两种材料进行复合，可以同
时发挥二者的优势，为电子封装提供更为理想的材料。
二、研究目的
本研究旨在探究金刚石/铜基复合材料的制备工艺，研究其微观结构与物理、化学性能，探索其在电子封装领域的应用前景，为电子封装材
料的研究提供新的思路和方向。
三、研究内容
（1）金刚石/铜基复合材料的制备工艺优化；
（2）金刚石/铜基复合材料的微观结构表征和物理、化学性能测试；
（3）探究金刚石/铜基复合材料在电子封装领域的应用前景。
四、研究方法
（1）利用化学气相沉积法制备金刚石薄膜；
（2）采用微米级球磨法将铜粉末分散于乙醇中；
（3）采用真空热压工艺将金刚石薄膜和铜粉末压制成金刚石/铜基
复合材料；
（4）通过扫描电子显微镜、X射线衍射仪、热导率测试仪、硬度测试仪等对金刚石/铜基复合材料的微观结构和物理、化学性能进行表征和测试。
五、预期成果
（1）制备出金刚石/铜基复合材料，探究其制备工艺；
（2）表征金刚石/铜基复合材料的微观结构和物理、化学性能；
（3）探索金刚石/铜基复合材料在电子封装领域的应用前景；
（4）撰写开题报告、研究论文等相关文献资料，发表科研成果。
电子封装用金刚石／铜复合材料界面与导热模型的研究进展邓佳丽１，张洪迪１，范同祥１，汝金明２（１ 上海交通大学金属基复合材料国家重点实验室，上海２００２４０；２ 江苏大学先进制造和现代装备技术研究所，镇江２１２０１３）摘要 金刚石／铜复合材料具有高热导率、高强度、热膨胀系数可调的优点，是极具发展潜力的新一代电子封装材料。
针对复合材料两相界面结合较差的问题，目前主要采用添加活性元素在界面处生成碳化物层的方法来改善。
论述了活性元素添加的两种手段，即基体合金化和金刚石表面金属化的研究进展，并归纳了金刚石／铜复合材料导热模型的发展情况，最后提出了金刚石／铜复合材料在界面研究中面临的挑战和其未来努力的方向。
关键词 金刚石／铜复合材料 基体合金化 表面金属化 碳化物 模型中图分类号：ＴＢ３３３ 文献标识码：Ａ ＤＯＩ：１０．１１８９６／ｊ．ｉｓｓｎ．１００５－０２３Ｘ．２０１６．０３．００４Ｒｅｃｅｎｔ Ｐｒｏｇｒｅｓｓ ｏｎ Ｉｎｔｅｒｆａｃｅ ａｎｄ Ｔｈｅｒｍａｌ Ｃｏｎｄｕｃｔｉｏｎ Ｍｏｄｅｌｓ ｏｆ Ｄｉａｍｏｎｄ／ＣｏｐｐｅｒＣｏｍｐｏｓｉｔｅｓ Ｕｓｅｄ ａｓ Ｅｌｅｃｔｒｏｎｉｃ Ｐａｃｋａｇｉｎｇ ＭａｔｅｒｉａｌｓＤＥＮＧ Ｊｉａｌｉ １，ＺＨＡＮＧ Ｈｏｎｇｄｉ １，ＦＡＮ Ｔｏｎｇｘｉａｎｇ１，ＲＵ Ｊｉｎｍｉｎｇ２（１ Ｓｔａｔｅ Ｋｅｙ Ｌａｂｏｒａｔｏｒｙ ｏｆ Ｍｅｔａｌ Ｍａｔｒｉｘ Ｃｏｍｐｏｓｉｔｅｓ，Ｓｈａｎｇｈａｉ Ｊｉａｏ Ｔｏｎｇ Ｕｎｉｖｅｒｓｉｔｙ，Ｓｈａｎｇｈａｉ ２００２４０；２ Ｉｎｓｔｉｔｕｔｅ ｏｆＡｄｖａｎｃｅｄ Ｍａｎｕｆａｃｔｕｒｉｎｇ ａｎｄ Ｍｏｄｅｒｎ Ｅｑｕｉｐｍｅｎｔ Ｔｅｃｈｎｏｌｏｇｙ，Ｊｉａｎｇｓｕ Ｕｎｉｖｅｒｓｉｔｙ，Ｚｈｅｎｊｉａｎｇ ２１２０１３）Ａｂｓｔｒａｃｔ Ｗｉｔｈ ｔｈｅ ａｄｖａｎｔａｇｅｓ ｏｆ ｈｉｇｈ ｔｈｅｒｍａｌ ｃｏｎｄｕｃｔｉｖｉｔｙ，ｈｉｇｈ ｓｔｒｅｎｇｔｈ ａｎｄ ｔａｉｌｏｒｅｄ ｃｏｅｆｆｉｃｉｅｎｔ ｏｆ ｔｈｅｒｍａｌｅｘｐａｎｓｉｏｎ，ｄｉａｍｏｎｄ／ｃｏｐｐｅｒ ｃｏｍｐｏｓｉｔｅｓ ａｒｅ ｔｈｅ ｍｏｓｔ ｐｏｔｅｎｔｉａｌ ｅｌｅｃｔｒｏｎｉｃ ｐａｃｋａｇｉｎｇ ｍａｔｅｒｉａｌｓ．Ｉｎ ｏｒｄｅｒ ｔｏ ｉｍｐｒｏｖｅ ｔｈｅｐｏｏｒ ｃｏｍｂｉｎａｔｉｏｎ ａｔ ｔｈｅ ｉｎｔｅｒｆａｃｅ，ｓｃｈｏｌａｒｓ ｔｅｎｄ ｔｏ ｕｓｅ ａｃｔｉｖｅ ｅｌｅｍｅｎｔｓ ｔｏ ｆｏｒｍ ｃａｒｂｉｄｅｓ ａｔ ｔｈｅ ｉｎｔｅｒｆａｃｅ．Ｍａｔｒｉｘ ａｌｌｏ－ｙｉｎｇ ａｎｄ ｄｉａｍｏｎｄ ｓｕｒｆａｃｅ ｍｅｔａｌｌｉｚａｔｉｏｎ ａｒｅ ｔｗｏ ｅｆｆｅｃｔｉｖｅ ｗａｙｓ．Ｔｈｅ ｒｅｃｅｎｔ ｐｒｏｇｒｅｓｓ ｏｎ ｔｈｅｓｅ ｔｗｏ ｗａｙｓ ｉｓ ｓｕｍｍａｒｉｚｅｄａｎｄ ｔｈｅ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｈｅａｔ ｔｒａｎｓｆｅｒ ｍｏｄｅｌｓ ｉｓ ｉｎｔｒｏｄｕｃｅｄ ｓｙｓｔｅｍａｔｉｃａｌｌｙ．Ｉｎ ｔｈｅ ｅｎｄ，ｔｈｅ ｃｈａｌｌｅｎｇｅｓ ａｎｄ ｆｕｔｕｒｅ ｄｉｒｅｃ－ｔｉｏｎ ｒｅｇａｒｄｉｎｇ ｔｏ ｉｎｔｅｒｆａｃｅ ｓｔｕｄｙ ａｒｅ ｐｒｏｐｏｓｅｄ．Ｋｅｙ ｗｏｒｄｓ ｄｉａｍｏｎｄ／ｃｏｐｐｅｒ ｃｏｍｐｏｓｉｔｅｓ，ｍａｔｒｉｘ ａｌｌｏｙｉｎｇ，ｓｕｒｆａｃｅ ｍｅｔａｌｌｉｚａｔｉｏｎ，ｃａｒｂｉｄｅ，ｍｏｄｅｌ 邓佳丽：女，１９９１年生，硕士，研究方向为铜基复合材料 Ｅ－ｍａｉｌ：ｄｅｎｇｊｉａｌｉ＠ｓｊｔｕ．ｅｄｕ．ｃｎ 范同祥：通讯作者，男，１９７１年生，博士，教授，研究方向为特种功能金属基复合材料和生物启迪功能材料 Ｔｅｌ：０２１－５４７４７７７９ Ｅ－ｍａｉｌ：ｔｘｆａｎ＠ｓｊｔｕ．ｅｄｕ．ｃｎ０ 引言随着信息技术的发展，作为其重要支撑的电子制造业已成为各国竞相发展的支柱产业，我国在新时期科技发展纲要中明确把高端芯片和极大规模集成电路制造业列为重大专项。
金刚石在新型电子封装基板中的应用现代微电子技术进展快速，电子系统及设备向大规模集成化、微型化、高效率、高牢靠性等方向进展。
电子系统集成度的提高将导致功率密度上升，以及电子元件和系统整体工作产生的热量加添，因此，有效的封装必需解决电子系统的散热问题。
良好的器件散热倚靠于优化的散热结构设计、封装材料选择（热界面材料与散热基板）及封装制造工艺等。
其中，基板材料的选用是关键环节，直接影响到器件成本、性能与牢靠性。
一般来说，电子封装材料的应用需要考虑两大基本性能要求，首先是高的热导率，实现热量的快速传递，保证芯片可以在理想的温度条件下稳定工作；同时，封装材料需要具有可调控的热膨胀系数，从而与芯片和各级封装材料保持匹配，降低热应力的不良影响。
而电子封装材料的进展轨迹是对这两项性能的不断提高与优化。
新型封装基板材料当然还需要考虑其他性能，譬如具备高电阻率、低介电常数、介电损耗、与硅和砷化镓有良好的热匹配性、表面平整度高、有良好的机械性能及易于产业化生产等特点，所以新型封装基板材料的选择是各国竞相研发的热点。
目前几种常用的封装基板有Al2O3陶瓷、SiC陶瓷、AlN等材料。
早在1929年德国西门子公司成功研制Al2O3陶瓷，但是Al2O3的热膨胀系数和介电常数相对Si单晶而言偏高,热导率也不够高,导致Al2O3陶瓷基片并不适合在高频、大功率、超大规模集成电路中使用。
随之高导热陶瓷基片材料SiC、AlN、SI3N4、金刚石渐渐进入市场之中。
SiC陶瓷的热导率很高,且SiC结晶的纯度越高热导率越高；SiC最大的缺点就是介电常数太高,而且介电强度低,所以限制了它的高频应用,只适于低密度封装。
AlN材料介电性能优良、化学性能稳定,尤其是它的热膨胀系数与硅较匹配等特点使其能够作为很有进展前景的半导体封装基板材料。
但热导率低，随着半导体封装对散热的要求越来越高，AlN材料也有肯定的进展瓶颈。
最后金刚石脱颖而出，金刚石具有很好的综合热物理性能，其室温下的热导率为700～2200W/（m·K），热膨胀系数为0.8×10—6/K，在半导体、光学等方面具有很多优良特性，但单一的金刚石不易制作成封装材料，且成本较高。
《TiB2-Diamond-Cu复合材料的制备及其性能研究》篇一TiB2-Diamond-Cu复合材料的制备及其性能研究一、引言随着科技的发展，复合材料因其独特的物理和化学性能在众多领域得到了广泛的应用。
TiB2-Diamond/Cu复合材料作为一种新型的复合材料，具有优异的导电性、导热性以及良好的机械性能，因此在电子封装、热管理以及高功率器件等领域具有巨大的应用潜力。
本文旨在研究TiB2-Diamond/Cu复合材料的制备工艺及其性能，以期为该类材料的实际应用提供理论支持。
二、材料制备（一）材料选择与制备原理TiB2-Diamond/Cu复合材料的制备主要选用TiB2、金刚石和铜等原料。
其制备原理是通过高能球磨、烧结等技术，使TiB2和金刚石粉末均匀分散在铜基体中，从而形成复合材料。
该过程中需要保证各个组分的分散性、界面的结合力以及材料结构的均匀性。
（二）具体制备方法1. 原料准备：选用高纯度的TiB2、金刚石和铜粉作为原料。
2. 混合与球磨：将原料按照一定比例混合后，在高能球磨机中进行球磨处理，使各组分充分混合并达到纳米级分散。
3. 压制成型：将球磨后的混合粉末装入模具中，进行压制成型。
4. 烧结处理：将成型后的材料在高温下进行烧结处理，使各组分紧密结合形成复合材料。
三、性能研究（一）导电性能TiB2-Diamond/Cu复合材料具有优异的导电性能。
通过测量样品的电导率，发现随着TiB2和金刚石含量的增加，电导率呈现出先增后减的趋势。
这主要是由于TiB2和金刚石具有较高的导电性能，而铜基体的导电性能在复合材料中起主导作用。
（二）导热性能TiB2-Diamond/Cu复合材料还具有较高的导热性能。
由于TiB2和金刚石具有优异的导热性能，因此其在复合材料中能够有效地提高整体导热性能。
实验结果表明，随着TiB2和金刚石含量的增加，复合材料的导热性能得到显著提高。
（三）机械性能复合材料的机械性能也得到了良好的提升。
电子封装用金属基复合材料的研究现状摘要：微电子技术的飞速发展也同时推动了新型封装材料的研究和开发。
本文综述了电子封装用金属基复合材料的研究和发展状况，并以A1／SiCp为重点，分析对比了目前国内外的差距，提出了其未来的发展趋势及方向。
关键词：电子封装；金属基复合材料；A1／SiCp 中图分类号：TN305．94 文献标识码：A1引言半导体技术的发展日新月异。
自1958年第一块半导体集成电路问世以来，到目前为止，IC芯片集成度的发展仍基本遵循着著名的Moore定律[1]。
芯片集成度的提高必然导致其发热率的升高，使得电路的工作温度不断上升，从而导致元件失效率的增大。
与此同时，电子封装也不断向小型化，轻量化和高性能的方向发展，二十世纪九十年代以来，各种高密度封装技术，如芯片尺寸封装(CSP)，多芯片组件(MCM)及单极集成组件(SLIM)等的不断涌现[2]，进一步增大了系统单位体积的发热率。
为满足上述IC和封装技术的迅速发展，一方面要求对封装的结构进行合理的设计；同时，为从根本上改进产品的性能，全力研究和开发具有高热导及良好综合陛能的新型封装材料显得尤为重要。
热膨胀系数(CTE)，导热系数(TC)和密度是发展现代电子封装材料所必须考虑的三大基本要素，只有能够充分兼顾这三项要求，并具有合理的封装工艺性能的材料才能适应半导体技术发展趋势的要求。
传统的封装材料很难同时兼顾对上述各种性能的要求，而金属基复合材料(MMC)则恰恰可以将金属基体优良的导热性能和增强体材料低膨胀系数的特陛结合起来[3]，获得既具有良好的导热性又可在相当广的范围内与多种不同材料的CTE相匹配的复合材料。
因此，自上世纪九十年代以来，伴随着各种高密度封装技术的出现，电子封装用MMC也同时得到了大力的发展。
1992年4月在美国SANDIEGO举行的TMS年会上对作为电子封装用MMC进行了广泛的讨论[4]，一致认为封装材料是MMC未来发展的重要方向之一。
高导热金刚石Cu复合材料研究进展
高导热金刚石/铜（Diamond/Copper）复合材料是一种具有高导热性能的材料，由金刚石颗粒和铜基体组成。
这种复合材料结合了金刚石的优异导热性和铜的良好导电性，具有广泛的应用前景。
以下是关于高导热金刚石/铜复合材料研究的一些进展：
1. 制备技术：制备高导热金刚石/铜复合材料的主要方法包括电化学沉积法、热压法、高压高温法和黏结剂法等。
这些方法可以在金刚石颗粒和铜基体之间形成牢固的结合，并实现优异的导热性能。
2. 导热性能：高导热金刚石/铜复合材料具有出色的导热性能，可以达到甚至超过单晶金刚石。
金刚石颗粒的高导热性能和铜基体的良好导电性使这种复合材料能够有效传导热量，具有广泛的热管理应用潜力。
3. 界面热阻：金刚石颗粒和铜基体之间的界面热阻是影响高导热金刚石/铜复合材料导热性能的重要因素。
研究者通过界面改性、介入层和界面强化等方法来减小界面热阻，以提高导热性能。
4. 织构控制：研究者通过优化工艺和添加适当的添加剂，以控制金刚石颗粒在铜基体中的分布和方向，从而改善复合材料的导热性能。
例如，添加剂可以调节金刚石颗粒的尺寸、形状和分散性，以实现更均匀的导热路径。
5. 应用领域：高导热金刚石/铜复合材料在热管理领域有广泛的应用前景，例如半导体封装材料、电子器件散热器、高功率电子器件、激光器冷却器和热电模块等。
总体而言，高导热金刚石/铜复合材料的研究一直是一个活跃的领域。
通过不断优化制备工艺和界面控制技术，希望能够进一步提高复合材料的导热性能，扩大其在热管理应用中的应用范围和效果。
太原理工大学硕士研究生学位论文金刚石/铜复合材料的制备及其性能研究摘要随着电子元器件电路集成规模日益提高，电路工作产生的热量也相应升高，对与集成电路芯片膨胀系数相匹配的封装材料的热导率提出了更高的要求。
本论文以制备高热导率封装材料为目的，以金刚石颗粒、Cu粉、CuTi合金粉末和W靶材作为原材料，分别利用放电等离子体烧结工艺、无压渗透工艺以及金刚石表面镀W后放电等离子体烧结制备Cu/金刚石复合材料，利用X射线衍射分析仪(XRD)研究材料成分、采用扫描电子显微镜(SEM)观察复合材料的组织特征，并且采用激光闪射热导率测试仪测试了复合材料的热导率，着重研究了材料成分对Cu/金刚石复合材料热导率的影响。
本文首先采用无压渗透法制备Cu-Ti/金刚石复合材料。
首先将酚醛树脂和金刚石颗粒混合压制并置于真空烧结炉内800℃碳化处理得到孔隙度为50%的金刚石压坯。
然后将Cu粉和一定质量分数的Ti粉进行均匀混合后对碳化后的金刚石预制体进行包埋熔渗，冷却后得到Cu-Ti/金刚石复合材料。
实验结果表明，当Ti含量低于10wt%时，Cu合金液不能自发渗入多孔金刚石预制体中。
当Ti含量大于10wt%时，Cu-Ti/金刚石复合材料中存在界面层。
随着Ti含量的增加，Cu-Ti/金刚石复合材料致密度从83.2%逐渐增大至89.4%，金刚石颗粒与Cu基体之间的界面层厚度从0.8µm逐渐增大至4µm。
随着基体中Ti含量的增加，复合材料的热导率先增大后减小。
当Ti的质量太原理工大学硕士研究生学位论文分数为15%时，Cu/金刚石复合材料的热导率达到最大值为298W/ (m·K)。
采用扩散不匹配模型对复合材料的理论卡皮查热阻进行理论估算，将所得结果带入Hasselman-Johnson模型对不同Ti含量下制备的Cu-Ti/金刚石复合材料的理论热导率进行计算可知，当Ti含量为15wt%时，复合材料的实际热导率可以达到理论热导率的82%。
《TiB2-Diamond-Cu复合材料的制备及其性能研究》篇一TiB2-Diamond-Cu复合材料的制备及其性能研究一、引言复合材料因结合了各组成成分的优点，具有广泛的应用前景。
TiB2-Diamond/Cu复合材料作为一种新型的复合材料，其独特的物理和化学性质使其在电子、机械、热管理等领域具有巨大的应用潜力。
本文将详细介绍TiB2-Diamond/Cu复合材料的制备方法、过程及其性能研究。
二、TiB2-Diamond/Cu复合材料的制备TiB2-Diamond/Cu复合材料的制备主要采用粉末冶金法。
首先，将TiB2粉末、金刚石颗粒和铜粉按照一定比例混合均匀，然后通过压制、烧结等工艺制备出复合材料。
1. 材料选择与预处理选择高质量的TiB2粉末、金刚石颗粒和纯铜粉作为原料。
为保证原料的纯净度和活性，需对原料进行预处理，如干燥、过筛等。
2. 混合与压制将预处理后的原料按照一定比例混合均匀，并在模具中压制成型。
此过程中需控制压力和温度，以保证复合材料的致密性和均匀性。
3. 烧结与固化将压制好的生坯放入真空炉中进行烧结。
烧结过程中需控制温度、时间和气氛，使铜粉熔化并与TiB2和金刚石颗粒充分反应，形成致密的复合材料。
三、TiB2-Diamond/Cu复合材料的性能研究1. 物理性能TiB2-Diamond/Cu复合材料具有高硬度、高导电性和高热导率等物理性能。
通过X射线衍射（XRD）和扫描电子显微镜（SEM）等手段，对复合材料的微观结构进行分析，研究各组成成分对物理性能的影响。
2. 机械性能复合材料的机械性能包括强度、韧性和耐磨性等。
通过拉伸试验、硬度试验和冲击试验等方法，研究TiB2和金刚石颗粒的加入对铜基体机械性能的影响。
3. 电热性能TiB2-Diamond/Cu复合材料在电子、热管理等领域具有广泛应用。
通过电阻率测试和热导率测试等方法，研究复合材料的电热性能，探讨各组成成分对电热性能的影响机制。
国内外第四代金刚石半导体材料发展现状第四代金刚石半导体材料是指在金刚石材料基础上研发出的新一代半导体材料。
金刚石是一种具有优异物理和化学性质的材料，在高温、高压、高电子流密度等条件下具有出众的电子传导性和热传导性能。
因此，第四代金刚石半导体材料具有潜在的广泛应用前景，尤其在高功率电子器件、光电子器件以及生物传感器等领域具有巨大的发展潜力。
在国内，第四代金刚石半导体材料的研究开始于上世纪80年代末。
当时，中国科学院物理研究所等单位开始进行金刚石薄膜的研究。
经过多年的努力，中国科学家们成功地制备出了高质量的金刚石薄膜材料，并研发出了金刚石基础电子器件。
目前，国内的第四代金刚石半导体材料研究主要集中在金刚石薄膜的制备与改性、金刚石电子器件的设计与制备等方面。
为了提高金刚石薄膜的质量，科研人员采用了化学气相沉积（CVD）技术、磁控溅射（MPS）技术等不同的制备方法，并对加工条件进行了优化。
此外，为了提高金刚石薄膜的电子性能，一些研究人员对金刚石薄膜进行了掺杂改性，例如氮、硼、磷等元素的掺杂，以提高其电导率和其他电学性能。
同时，科研人员还结合金刚石与其他半导体材料的异质结构的特点，研发出了金刚石异质结构器件，如金刚石/石墨烯和金刚石/碳化硅异质结构材料。
在国际上，第四代金刚石半导体材料的研究也取得了一系列突破。
美国、日本、德国等国家的科研机构和企业，都在积极进行着第四代金刚石半导体材料的研究和开发。
在美国，卡内基梅隆大学（Carnegie Mellon University）的研究人员成功地将金刚石薄膜与碳纳米管集成在一起，形成了新型的金刚石薄膜异质结构材料。
这种材料具有优秀的电子传输性能，在新一代光电半导体器件中具有广泛的应用前景。
在日本，东京大学的研究人员利用分子束外延（MBE）技术成功地制备出了高质量的金刚石薄膜材料，并将其应用于高功率电子器件中。
他们的研究成果为金刚石半导体材料的进一步发展提供了重要的理论和技术基础。
金刚石增强铜基复合材料的制备及性能研究金刚石增强铜基复合材料的制备及性能研究随着现代科学技术的发展，新型复合材料在各个领域得到广泛应用。
金刚石是一种性能优良的超硬材料，具有优异的热导性、机械强度和化学稳定性。
而铜是一种常见的金属材料，具有良好的导电性和导热性。
将金刚石与铜进行复合，可以充分发挥两者的优势，提高材料的性能，广泛应用于高温、高压、高速工况下的制造业。
金刚石增强铜基复合材料的制备是一个复杂的过程。
首先要选择优质的金刚石颗粒，并进行表面处理，以提高其与铜基体的结合力。
常用的表面处理方法有化学处理和物理处理两种。
化学处理包括酸洗和溶胶-凝胶法，通过在金刚石颗粒表面形成一层氧化物或硅酸盐包覆层，提高金刚石与铜的结合力。
物理处理包括阳极电解氧化和等离子体处理，通过改变金刚石颗粒表面的形貌和化学性质，增强与铜的结合力。
接下来是金刚石颗粒的分散与铜基体的制备。
常用的分散方法有机械搅拌、超声波振荡和球磨法等，通过将金刚石颗粒均匀分散到铜粉中，形成金刚石包覆的铜粉。
最后是复合材料的烧结制备。
将金刚石包覆的铜粉填充到模具中，进行压制和烧结，使金刚石与铜粉之间形成强烈的冶金结合。
烧结温度和时间的选择对复合材料的性能有重要影响，需要通过试验确定最佳工艺参数。
金刚石增强铜基复合材料具有一系列优异的性能。
首先是热导性能。
金刚石的热导率很高，可以有效提高复合材料的热导率，增强散热能力，降低工作温度。
其次是硬度和耐磨性。
金刚石的硬度极高，可以明显提高复合材料的硬度和耐磨性，延长使用寿命。
再次是导电性和导热性。
铜具有良好的导电性和导热性，金刚石增强铜基复合材料可以在保持优异机械性能的同时，保持优良的导电和导热性能。
此外，复合材料还具有优越的化学稳定性和抗腐蚀性能，适用于恶劣环境下的应用。
金刚石增强铜基复合材料在实际应用中有广阔的前景。
首先是航空航天领域。
航空航天设备对材料的要求非常高，需要具备高温、高压和高速工况下的良好性能。
金刚石/铜复合材料热导率研究*刘永正(北京航空材料研究院先进复合材料国防科技重点实验室,北京100095)摘 要: 采用放电等离子烧结法制备了金刚石/铜复合材料,并研究了增强体粒径及体积分数对复合材料热导率的影响。
结果表明复合材料的热导率随粒径的增大而略有增加,当体积分数10%时热导率最高。
X 射线衍射谱图显示制备过程中金刚石未发生石墨化。
关键词: 金刚石/铜;复合材料;热导率中图分类号: TB331文献标识码:A 文章编号:1001 9731(2009)增刊 0323 031 引 言随着电子技术的不断发展,电子元器件集成化程度越来越高,发热量也越来越大,微处理器及功率半导体器件在应用过程中常常因为温度过高而无法正常工作。
散热问题是电子信息产业发展面临的主要技术瓶颈之一[1,2]。
金刚石的室温热导率为600~2200W/(m K),热膨胀系数0.810-6/K[3]。
目前人工合成金刚石技术已十分成熟,生产成本大幅下降,使人造金刚石在复合材料中的大规模应用成为可能。
如何发挥金刚石的高导热性质来制备各种复合材料,是各国科学家广泛关注的问题[4~7]。
在金属材料中,铜具有良好的热导率,但其热膨胀系数过大,因此可以考虑以铜为基体,金刚石颗粒为增强体制备金刚石/铜复合材料。
本文采用放电等离子烧结法制备了金刚石/铜复合材料,主要研究了金刚石的粒径及体积分数对复合材料热导率的影响。
2 实 验实验用原料为电解铜粉(纯度99.7%),人造金刚石为颗粒形状不规则的普通研磨级单晶金刚石(粒径分别为20~30、40~60、60~80 m)。
将金刚石颗粒与铜粉按金刚石所占体积分数分别为5%、10%、20%、40%、60%进行配料,然后在混料机中进行混料。
将混合后的粉末装入直径 20m m的石墨模具中,在SPS 1050T放电等离子烧结炉中真空加压烧结,压力20M Pa,烧结温度900!,到温后保温5min,随炉冷却至200!后取出。
金刚石-铜复合材料界面调控与导热性能研究金刚石/铜复合材料界面调控与导热性能研究摘要金刚石/铜复合材料由于其出色的导热性能和机械强度，被广泛应用于工程领域。
然而，金刚石和铜之间的界面结构和相互作用对复合材料的性能有着重要影响。
本文通过界面调控技术，研究金刚石/铜复合材料的界面结构调控与导热性能，并对不同界面结构对复合材料性能的影响进行探讨。
研究结果表明，通过界面调控可以有效提升金刚石/铜复合材料的导热性能，实现界面的完全结合。
本研究为金刚石/铜复合材料的应用提供了有益的指导和理论基础。
关键词：金刚石/铜复合材料；界面调控；导热性能；界面结构一、引言金刚石/铜复合材料由于其出色的导热性能和机械强度，在工程领域得到了广泛应用。
金刚石具有极高的导热系数和硬度，而铜具有良好的导热性能和可加工性，两者的结合可以发挥其各自优势，满足高传热要求和机械强度。
因此，研究金刚石/铜复合材料的界面结构和相互作用，对于提高复合材料的导热性能具有重要意义。
二、界面调控技术金刚石和铜之间的界面结构和相互作用对于复合材料的导热性能和力学性能有着重要影响。
传统的金刚石/铜复合材料制备方法主要包括热压法和爆炸焊接法。
然而，这些方法在界面结构的控制和优化上存在一定的难度。
近年来，界面调控技术的发展为解决这一问题提供了新思路。
界面调控技术包括表面改性、界面结合剂和界面交联等方法。
表面改性通过改变金刚石表面的化学性质和形貌，增加其与铜的黏附力和界面结合强度。
界面结合剂通过在金刚石和铜之间添加过渡层或界面材料，增强其界面结合强度和稳定性。
界面交联通过界面掺杂、交联剂和界面交联反应等方式，提高金刚石/铜界面的结合力和导热性能。
三、导热性能研究金刚石/铜复合材料的导热性能直接影响材料的应用效果。
导热性能研究主要包括热导率和界面热阻的测量。
热导率是材料导热能力的指标，常用的测试方法包括热导率仪器测试和稳态热传导法等。
研究结果表明，通过界面调控可以显著提高金刚石/铜复合材料的热导率。
金刚石复合片的发展趋势及展望随着我国PDC复合材料的不断完善与发展，用于石油、煤田勘探的PDC钻头的需求量也相应增加，不断提高产品质量，改变目前PDC钻头依赖进口的局面，是开发与推广高端PDC复合体的必然趋势。
为了实现产品的升级换代与可持续发展，新一代高性能PDC复合体应当具备低成本、高性能、长寿命、低消耗、可循环，符合可持续发展的科学发展观特征。
广大科研院所、高等院校、硬质合金与金刚石原料制造厂家、PDC复合体制造厂家之间应该通力合作，研发并推广以缩短生产流程、提高产品质量，有益于产品可持续发展与应用的先进技术工艺，面对国内地质勘探、石材、机械、汽车及国防工业等各个领域对PDC产品的迫切需要，必须针对多领域的应用要求开发出与之相适应的高性能PDC复合体产品，在争取国内高端市场份额的同时，积极发展高端产品的出口，使之形成系列化、标准化，品种规格齐全，产品质量稳定。
随着国内外学者对PDC 材料研究的不断深入, 该耐磨材料的性能也在不断的完善之中。
目前PDC 材料的产品已经比较成熟, 自成系列, 尺寸越来越大且结构形状与制造技术越来越多样化, 主要有以下发展趋势：a. 产品系列化。
目前PDC 产品已经定型,国内外众多厂家都有自己的系列产品, 而且产品的规格和品种进一步完善, 性能进一步提高, 价格进一步降低, 应用场合越来越广泛。
b. 尺寸大型化。
上世纪70 年代PDC 的最大直径为十几毫米, 80年代以来, 为满足大型加工工具和石油钻头的需要, 国外非常重视大块PDC 材料的生产。
为了提高金刚石的强度, 要求金刚石粒度低于10 mm, 尽可能低于5mm。
但是粒度越细, 烧结促进剂在颗粒之间的熔渗越困难。
因此, 可以采用在靠近硬质合金的地方采用大颗粒, 其他部分采用小颗粒的方式。
经过20多年的发展, GE 公司和DeBeers公司已能向市场提供70mm的产品了, 国内目前也可以提供三十几毫米的产品。
《TiB2-Diamond-Cu复合材料的制备及其性能研究》篇一TiB2-Diamond-Cu复合材料的制备及其性能研究一、引言随着现代科技的发展，材料科学领域对复合材料的研究越来越深入。
TiB2-Diamond/Cu复合材料因其独特的物理和化学性质，被广泛应用于航空航天、电子封装、热管理等领域。
本文旨在研究TiB2-Diamond/Cu复合材料的制备工艺及其性能，为该类复合材料的应用提供理论依据和实践指导。
二、TiB2-Diamond/Cu复合材料的制备1. 材料选择与预处理本实验选用高纯度的TiB2粉末、钻石粉末和铜基体。
首先对原料进行清洗，去除杂质，然后进行干燥处理。
铜基体需进行表面处理，以提高与TiB2和钻石的界面结合力。
2. 制备工艺采用粉末冶金法，将TiB2、钻石和铜粉混合，通过球磨、压制、烧结等工艺制备出TiB2-Diamond/Cu复合材料。
其中，烧结过程中需控制温度和时间，以保证复合材料的致密性和性能。
三、性能研究1. 密度与孔隙率通过阿基米德原理测量复合材料的密度，计算孔隙率。
结果表明，制备的TiB2-Diamond/Cu复合材料具有较低的孔隙率，较高的致密度。
2. 硬度与耐磨性采用维氏硬度计和摩擦磨损试验机测试复合材料的硬度和耐磨性。
实验结果表明，TiB2-Diamond/Cu复合材料具有较高的硬度，耐磨性能优异。
这主要归因于TiB2和钻石的高硬度以及它们与铜基体的良好结合。
3. 热导率与电导率通过热导率测试仪和电导率测试仪测量复合材料的热导率和电导率。
结果表明，TiB2-Diamond/Cu复合材料具有良好的热导率和电导率，满足电子封装和热管理领域的应用需求。
4. 力学性能采用万能材料试验机测试复合材料的抗拉强度、抗压强度和韧性等力学性能。
实验结果表明，TiB2-Diamond/Cu复合材料具有较高的力学性能，可满足航空航天等领域的需求。
四、结论本文通过粉末冶金法成功制备了TiB2-Diamond/Cu复合材料，并对其性能进行了深入研究。

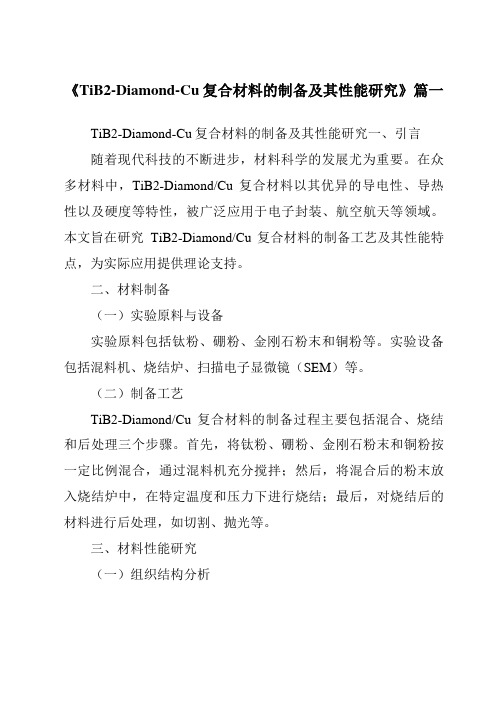

《TiB2-Diamond-Cu复合材料的制备及其性能研究》篇一TiB2-Diamond-Cu复合材料的制备及其性能研究一、引言随着现代科技的不断进步，材料科学的发展尤为重要。
在众多材料中，TiB2-Diamond/Cu复合材料以其优异的导电性、导热性以及硬度等特性，被广泛应用于电子封装、航空航天等领域。
本文旨在研究TiB2-Diamond/Cu复合材料的制备工艺及其性能特点，为实际应用提供理论支持。
二、材料制备（一）实验原料与设备实验原料包括钛粉、硼粉、金刚石粉末和铜粉等。
实验设备包括混料机、烧结炉、扫描电子显微镜（SEM）等。
（二）制备工艺TiB2-Diamond/Cu复合材料的制备过程主要包括混合、烧结和后处理三个步骤。
首先，将钛粉、硼粉、金刚石粉末和铜粉按一定比例混合，通过混料机充分搅拌；然后，将混合后的粉末放入烧结炉中，在特定温度和压力下进行烧结；最后，对烧结后的材料进行后处理，如切割、抛光等。
三、材料性能研究（一）组织结构分析通过扫描电子显微镜（SEM）观察TiB2-Diamond/Cu复合材料的微观组织结构。
结果显示，TiB2颗粒和金刚石颗粒均匀分布在铜基体中，且与铜基体具有良好的界面结合。
（二）硬度与耐磨性测试通过硬度测试和磨损试验，评估TiB2-Diamond/Cu复合材料的硬度与耐磨性。
实验结果表明，该复合材料具有较高的硬度，同时表现出良好的耐磨性。
（三）导电性与导热性分析利用电导率测试仪和热导率测试仪对TiB2-Diamond/Cu复合材料的导电性和导热性进行测试。
结果表明，该复合材料具有良好的导电性和导热性，满足电子封装等领域的实际需求。
四、结果与讨论（一）实验结果1. 通过对TiB2-Diamond/Cu复合材料的微观组织结构观察，发现TiB2颗粒和金刚石颗粒在铜基体中分布均匀，且与铜基体结合良好。
2. 硬度测试和磨损试验表明，TiB2-Diamond/Cu复合材料具有较高的硬度及良好的耐磨性。
金刚石先进复合材料的研究及应用张旺玺;穆云超;梁宝岩;卢金斌【摘要】金刚石的应用主要分为两类,一类是用于制作金刚石工具,如磨具、刀具等;另一类是用于制备金刚石功能材料,如导热材料.文章主要介绍了金刚石与金属、碳化硅或树脂等新型先进复合材料的研究现状、制备方法及主要应用前景.金刚石/金属复合材料与金刚石/碳化硅复合材料主要采用气相沉积法和烧结法来制备,烧结可以采用高压高温、脉冲电流烧结、微波、等离子体和反应渗透烧结等多种方式和热源,所制备的复合材料是热管理应用的理想材料,也可以用作耐磨材料.金刚石/树脂复合材料主要把金刚石共混到树脂基体中,可以提高树脂的导热率,或用作精密抛光材料.【期刊名称】《超硬材料工程》【年(卷),期】2014(026)003【总页数】4页(P10-13)【关键词】金刚石;复合材料;耐磨;导热【作者】张旺玺;穆云超;梁宝岩;卢金斌【作者单位】中原工学院材料与化工学院,郑州451191;中原工学院材料与化工学院,郑州451191;中原工学院材料与化工学院,郑州451191;中原工学院材料与化工学院,郑州451191【正文语种】中文【中图分类】TG146.642在现代工业技术中,为了提高材料的伺服寿命、满足苛刻条件下或新领域的应用,对提高材料耐磨性的要求越来越高[1]。
尽管耐磨材料需要足够的耐化学性能、热性能和力学性能,但是一般还需要很高的硬度和断裂韧性,因此金刚石超硬复合材料是比较理想的选择。
由于金刚石硬度高、导热性好,具有许多优异的性能,除用于首饰、光学材料外,在许多工业领域得到了广泛应用,如切削工具、钻探工具或高导热基体材料。
金刚石超硬复合材料不仅需要良好的机械性能(如,耐磨性能、使用寿命长等),还要具有良好的导热性[2,3],以便有效冷却,避免工具及加工件产生过高温损害。
一般意义上说,金刚石工具制品,如磨具、刀具、锯切刀头等,都是金刚石或其他超硬材料与金属、陶瓷或树脂组成的复合材料。
