涡轮流量计工作原理

涡轮流量计测量流量的原理是什么
涡轮流量计是一种常用的流量测量仪器，其工作原理是利用流体通过涡轮流量计时，涡轮被带动转动，通过计数转速来测量流体的流量。

涡轮流量计由涡轮、转子和传感器组成。

涡轮安装在管道中，当流体通过管道流过时，涡轮开始旋转。

转子与涡轮相连，涡轮的旋转也导致转子转动。

传感器安装在转子上，能够检测到转子的转速。

根据流体通过涡轮的速度和涡轮的转速之间的关系，可以计算出流体的体积流量。

通常，流体流过涡轮时，涡轮的转速与流体的速度成正比，即涡轮的转速越快，表示流体的流速越大，流体的流量也就越大。

通过测量涡轮的转速，就能够得到流体的流量信息。

为了提高测量的准确性，涡轮流量计通常还配备有一系列的补偿装置。

例如，温度传感器可以用来补偿流体温度对流量的影响，压力传感器可以用来补偿流体压力对流量的影响。

总而言之，涡轮流量计通过检测涡轮的转速来测量流体的流量，利用流体通过涡轮转动的原理来实现流量测量。

这种测量方法简便可靠，因此在工业和生活中广泛应用。

涡轮流量计原理气体涡轮流量计具有灵敏度高、重复性好、量程比宽、精度高等优点，已被广泛应用于天然气贸易结算计量，甚至还作为量值传递的标准仪表。

随着我国城镇燃气工程的全面展开以及对燃气商业贸易、交接计量要求的不断提高，气体涡轮流量计已逐步成为我国城镇燃气商业贸易和交接计量的仪表之一。

一、涡轮流量计的原理涡轮流量计是一种速度式流量计，利用气体推动流量计叶轮转动，叶轮旋转的速度与流体体积流量成正比，根据电磁感应原理，利用磁敏传感器从同步转动的叶轮上感应出与流体体积流量成正比的脉冲信号，经运算处理得出体积流量。

其测量精度较高，准确度等级可达到1.0级、1.5级；量程比宽，一般为1：20测量范围宽；结构紧凑轻巧，装维护方便前后直管段要求较低，可用于中、高压计量。

二、误差产生的原因涡轮流量计同样存在以下缺点：有可动部件，易于损坏，关键件轴承易磨损，抗脏污能力差，对介质的干净程度要求较高，难以长期保持校准特性，需要定期校验。

造成误差的原因有：计量表自身质量问题，设计选型不合理，安装不到位，运行中维护保养不当等。

三、如何控制误差（一）正确确定流量计使用的场所及规格。

由于涡轮流量计涡轮惯性的存在，在流量波动频繁的场合不宜使用，否则会降低计量精度。

要比较准确地估计用气量的峰谷值和介质的压力情况，正确确定流量计的规格。

从涡轮流量计误差特性曲线可以看出，应使流量计的工作流量范围20%Qmax-80%Qmax（Qmax为流量计的zui大流量）（二）涡轮流量计安装要求1.气体涡轮流量计前必须安装过滤器；应保持过滤器畅通，若发现过滤器堵塞（可凭过滤器进出压差来判断）时，应及时对过滤器进行清洗，若未配差压计的每月清洗一次。

2.要保证直管段的要求，尤其是表前有缩径或半开阀门的情况。

3.安装时，密封垫不得突入管道中，流量计与管路轴线目测不得有明显偏差，不得产生安装应力。

4.安装时一定要清扫干净管道内的所有杂质，以防轴承和涡轮卡死。

（三）涡轮流量计运行管理及维护要求1.涡轮流量计的通气和停气要求。

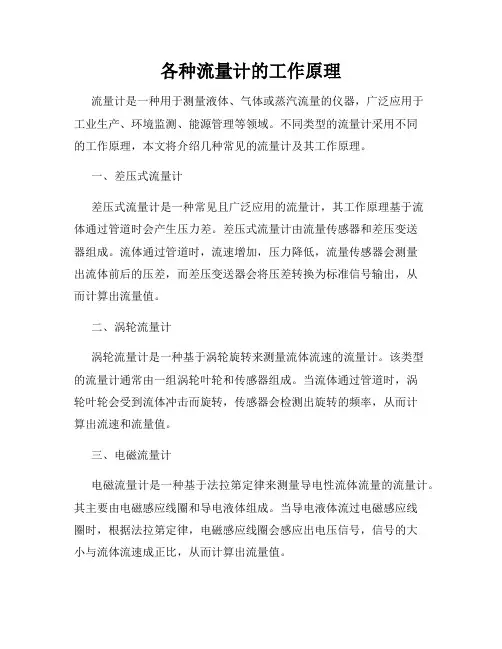

各种流量计的工作原理流量计是一种用于测量液体、气体或蒸汽流量的仪器，广泛应用于工业生产、环境监测、能源管理等领域。

不同类型的流量计采用不同的工作原理，本文将介绍几种常见的流量计及其工作原理。

一、差压式流量计差压式流量计是一种常见且广泛应用的流量计，其工作原理基于流体通过管道时会产生压力差。

差压式流量计由流量传感器和差压变送器组成。

流体通过管道时，流速增加，压力降低，流量传感器会测量出流体前后的压差，而差压变送器会将压差转换为标准信号输出，从而计算出流量值。

二、涡轮流量计涡轮流量计是一种基于涡轮旋转来测量流体流速的流量计。

该类型的流量计通常由一组涡轮叶轮和传感器组成。

当流体通过管道时，涡轮叶轮会受到流体冲击而旋转，传感器会检测出旋转的频率，从而计算出流速和流量值。

三、电磁流量计电磁流量计是一种基于法拉第定律来测量导电性流体流量的流量计。

其主要由电磁感应线圈和导电液体组成。

当导电液体流过电磁感应线圈时，根据法拉第定律，电磁感应线圈会感应出电压信号，信号的大小与流体流速成正比，从而计算出流量值。

四、超声波流量计超声波流量计是一种利用超声波的传播速度来测量流体流速的流量计。

超声波流量计通常由发射器和接收器组成。

发射器将超声波发送到流体中，接收器接收超声波的反射信号。

根据超声波的传播时间和距离，可以计算出流体流速和流量值。

五、质量流量计质量流量计是一种直接测量流体质量流量的流量计。

该类型的流量计通常基于热物理性质来测量流体流速，如热散射、热传导等。

通过测量流体对传感器的热量转移，可以计算出流体的质量流量。

总结：各种流量计都有其适用的场景和特点，选择合适的流量计需要综合考虑流体性质、流量范围、精度要求和环境条件等因素。

差压式流量计适用于管道流体流量的测量；涡轮流量计适用于中小流量范围的液体流量测量；电磁流量计适用于导电性液体的流量测量；超声波流量计适用于液体和气体流量的测量；质量流量计适用于直接测量液体质量流量的场合。

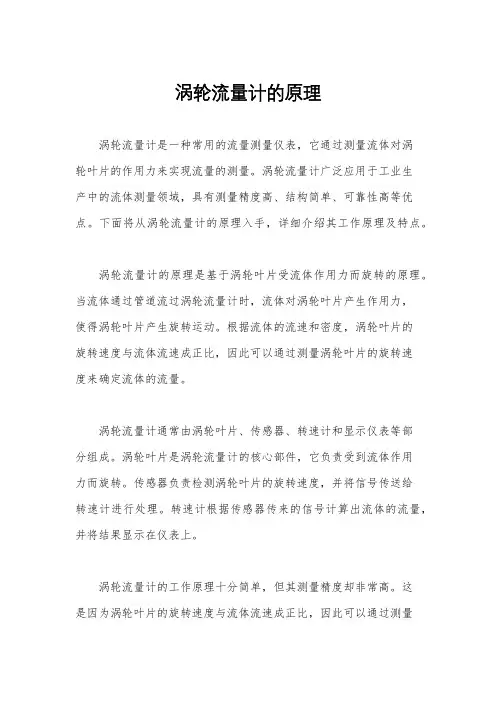

涡轮流量计的原理涡轮流量计是一种常用的流量测量仪表，它通过测量流体对涡轮叶片的作用力来实现流量的测量。

涡轮流量计广泛应用于工业生产中的流体测量领域，具有测量精度高、结构简单、可靠性高等优点。

下面将从涡轮流量计的原理入手，详细介绍其工作原理及特点。

涡轮流量计的原理是基于涡轮叶片受流体作用力而旋转的原理。

当流体通过管道流过涡轮流量计时，流体对涡轮叶片产生作用力，使得涡轮叶片产生旋转运动。

根据流体的流速和密度，涡轮叶片的旋转速度与流体流速成正比，因此可以通过测量涡轮叶片的旋转速度来确定流体的流量。

涡轮流量计通常由涡轮叶片、传感器、转速计和显示仪表等部分组成。

涡轮叶片是涡轮流量计的核心部件，它负责受到流体作用力而旋转。

传感器负责检测涡轮叶片的旋转速度，并将信号传送给转速计进行处理。

转速计根据传感器传来的信号计算出流体的流量，并将结果显示在仪表上。

涡轮流量计的工作原理十分简单，但其测量精度却非常高。

这是因为涡轮叶片的旋转速度与流体流速成正比，因此可以通过测量涡轮叶片的旋转速度来准确地确定流体的流量。

此外，涡轮流量计的结构简单、可靠性高，能够适应各种流体的测量，并且不受流体温度、压力等因素的影响。

除了上述优点外，涡轮流量计还具有响应速度快、动态性能好、维护简便等特点。

由于其测量精度高、可靠性强，因此在化工、石油、冶金、水利等领域得到了广泛的应用。

值得一提的是，涡轮流量计在测量高粘度介质时也表现出色，其测量范围广，可满足不同领域的流量测量需求。

总的来说，涡轮流量计是一种应用广泛、测量精度高的流量测量仪表。

其原理简单、结构可靠，能够准确测量各种流体的流量，因此在工业生产中得到了广泛的应用。

相信随着科技的不断发展，涡轮流量计将会在更多领域展现出其优越的性能和可靠性。

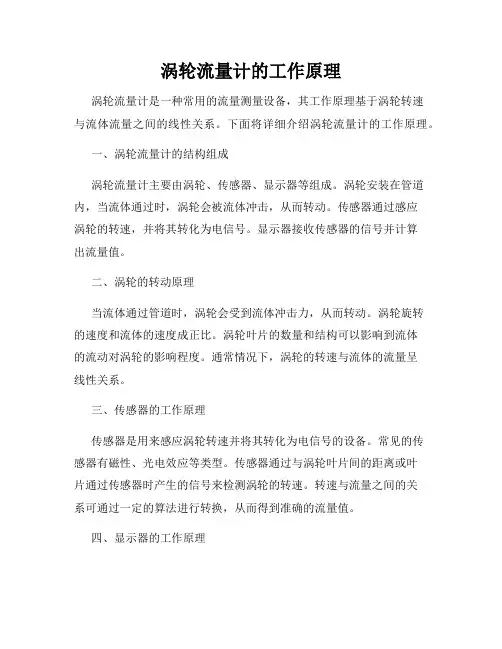

涡轮流量计的工作原理涡轮流量计是一种常用的流量测量设备，其工作原理基于涡轮转速与流体流量之间的线性关系。

下面将详细介绍涡轮流量计的工作原理。

一、涡轮流量计的结构组成涡轮流量计主要由涡轮、传感器、显示器等组成。

涡轮安装在管道内，当流体通过时，涡轮会被流体冲击，从而转动。

传感器通过感应涡轮的转速，并将其转化为电信号。

显示器接收传感器的信号并计算出流量值。

二、涡轮的转动原理当流体通过管道时，涡轮会受到流体冲击力，从而转动。

涡轮旋转的速度和流体的速度成正比。

涡轮叶片的数量和结构可以影响到流体的流动对涡轮的影响程度。

通常情况下，涡轮的转速与流体的流量呈线性关系。

三、传感器的工作原理传感器是用来感应涡轮转速并将其转化为电信号的设备。

常见的传感器有磁性、光电效应等类型。

传感器通过与涡轮叶片间的距离或叶片通过传感器时产生的信号来检测涡轮的转速。

转速与流量之间的关系可通过一定的算法进行转换，从而得到准确的流量值。

四、显示器的工作原理显示器接收传感器的信号，并通过一系列的算法计算出流量值。

显示器通常具有数字显示和模拟输出等功能。

数字显示可以直观地展示流量值，而模拟输出则可将信号传输到其他设备进行进一步的处理或记录。

五、涡轮流量计的特点涡轮流量计具有以下特点：1. 精度高：涡轮流量计的测量精度通常可以达到±1%或更高水平。

2. 宽测量范围：涡轮流量计的测量范围一般较宽，适用于不同流量水平的测量需求。

3. 响应快：涡轮流量计对流速的变化响应较快，适用于需要实时监测的应用。

4. 可靠性高：涡轮流量计无动态零点漂移、无机械磨损等问题，可长期稳定运行。

5. 易于安装和维护：涡轮流量计结构简单，安装和维护相对容易。

六、涡轮流量计的应用领域涡轮流量计广泛应用于各个领域，特别是需要对液体或气体的流量进行准确测量的场合。

常见的应用领域包括：1. 工业领域：涡轮流量计可用于石油、化工、能源等行业的流量监测与控制。

2. 自动化控制领域：涡轮流量计可用于流量反馈控制系统，实现自动化控制。

涡轮流量计检验报告-概述说明以及解释1.引言1.1 概述涡轮流量计是一种常用的流量测量仪器，其原理是利用涡轮叶片在流体中旋转产生脉动信号，通过对脉动信号进行采样和计数来测量流体的流量。

在工业生产中，涡轮流量计被广泛应用于液体和气体的流量测量，具有测量精度高、稳定性好、适用范围广等优点。

本报告旨在对涡轮流量计进行检验，以验证其在实际工作中的性能特点和测量准确度。

通过对涡轮流量计的原理、检验方法和实验结果进行分析，旨在为工程技术人员提供参考依据，并为涡轮流量计的使用和维护提供指导和建议。

1.2 文章结构文章结构部分:本文主要包括引言、正文和结论三个部分。

引言部分包括概述、文章结构和目的。

概述部分介绍了涡轮流量计检验的背景和重要性，文章结构部分提供了本文的大体结构，目的部分说明了本文的研究目的。

正文部分包括涡轮流量计的原理、检验方法和实验结果分析。

涡轮流量计的原理部分介绍了涡轮流量计的工作原理和特点，检验方法部分介绍了对涡轮流量计进行检验的具体方法，实验结果分析部分对检验结果进行了详细的分析和解释。

结论部分包括总结、结论和建议。

总结部分对本文的研究内容进行了总结，结论部分对实验结果进行了归纳和总结，建议部分提出了对涡轮流量计检验的一些建议。

1.3 目的本报告旨在对涡轮流量计进行全面的检验和分析，以验证其性能和可靠性。

通过对涡轮流量计的原理、检验方法和实验结果进行详细阐述，旨在为相关领域的工程师和研究人员提供参考，帮助他们更好地了解涡轮流量计的工作原理和检验方法，同时为工程实践提供可靠的技术支持和指导。

同时，通过本报告的编写，也旨在提高对涡轮流量计的认识，促进其在各种工程领域的应用和推广。

2.正文2.1 涡轮流量计的原理涡轮流量计是一种常用于测量液体或气体流量的仪器。

其工作原理基于涡轮转子在流体中转动时产生的涡轮动能，通过测量转子转速来推断流体流速和流量。

涡轮流量计通常由流体进口、涡轮转子、传感器和信号处理器组成。

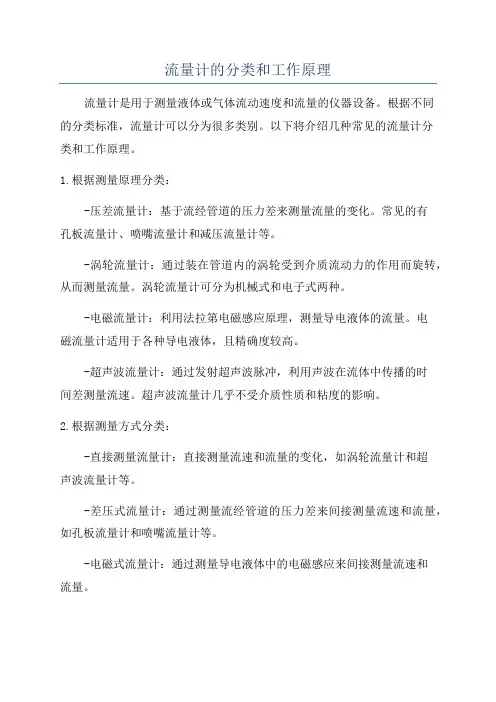

流量计的分类和工作原理流量计是用于测量液体或气体流动速度和流量的仪器设备。

根据不同的分类标准，流量计可以分为很多类别。

以下将介绍几种常见的流量计分类和工作原理。

1.根据测量原理分类：-压差流量计：基于流经管道的压力差来测量流量的变化。

常见的有孔板流量计、喷嘴流量计和减压流量计等。

-涡轮流量计：通过装在管道内的涡轮受到介质流动力的作用而旋转，从而测量流量。

涡轮流量计可分为机械式和电子式两种。

-电磁流量计：利用法拉第电磁感应原理，测量导电液体的流量。

电磁流量计适用于各种导电液体，且精确度较高。

-超声波流量计：通过发射超声波脉冲，利用声波在流体中传播的时间差测量流速。

超声波流量计几乎不受介质性质和粘度的影响。

2.根据测量方式分类：-直接测量流量计：直接测量流速和流量的变化，如涡轮流量计和超声波流量计等。

-差压式流量计：通过测量流经管道的压力差来间接测量流速和流量，如孔板流量计和喷嘴流量计等。

-电磁式流量计：通过测量导电液体中的电磁感应来间接测量流速和流量。

-拖板式流量计：利用测量在流体中放置的拖板或漏斗的压降来测量流速和流量。

拖板式流量计适用于较大的流量范围。

-震荡管流量计：通过震荡管的振幅变化来测量流速和流量。

震荡管流量计可分为回转式和弯曲式两种。

3.根据工作环境分类：-液体流量计：用于测量液体流量的流量计。

常用于石油、化工、冶金、水处理等行业。

-气体流量计：用于测量气体流量的流量计。

常用于天然气、煤气、石油气、空气等领域。

-蒸汽流量计：特别用于测量蒸汽流量的流量计。

由于蒸汽常常在高温高压条件下流动，所以对流量计的工作要求较高。

流量计的工作原理通常是通过测量流体的压力、速度或体积等参数来计算流速和流量。

以下以几种常见的流量计为例进行介绍。

1.孔板流量计：孔板流量计是一种差压式流量计。

工作原理是流体通过管道中的测压孔板，产生从高压区到低压区的压差。

根据壁厚等参数，可以通过测量压差和孔板的几何参数来计算流速和流量。

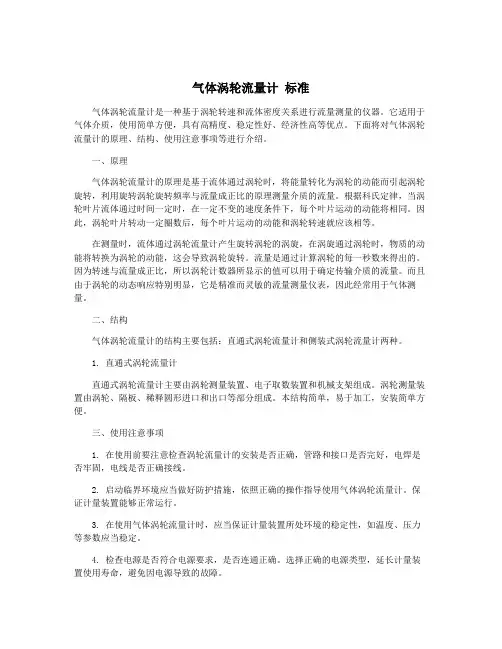

气体涡轮流量计标准气体涡轮流量计是一种基于涡轮转速和流体密度关系进行流量测量的仪器。

它适用于气体介质，使用简单方便，具有高精度、稳定性好、经济性高等优点。

下面将对气体涡轮流量计的原理、结构、使用注意事项等进行介绍。

一、原理气体涡轮流量计的原理是基于流体通过涡轮时，将能量转化为涡轮的动能而引起涡轮旋转，利用旋转涡轮旋转频率与流量成正比的原理测量介质的流量。

根据科氏定律，当涡轮叶片流体通过时间一定时，在一定不变的速度条件下，每个叶片运动的动能将相同。

因此，涡轮叶片转动一定圈数后，每个叶片运动的动能和涡轮转速就应该相等。

在测量时，流体通过涡轮流量计产生旋转涡轮的涡旋，在涡旋通过涡轮时，物质的动能将转换为涡轮的动能，这会导致涡轮旋转。

流量是通过计算涡轮的每一秒数来得出的。

因为转速与流量成正比，所以涡轮计数器所显示的值可以用于确定传输介质的流量。

而且由于涡轮的动态响应特别明显，它是精准而灵敏的流量测量仪表，因此经常用于气体测量。

二、结构气体涡轮流量计的结构主要包括：直通式涡轮流量计和侧装式涡轮流量计两种。

1. 直通式涡轮流量计直通式涡轮流量计主要由涡轮测量装置、电子取数装置和机械支架组成。

涡轮测量装置由涡轮、隔板、稀释圆形进口和出口等部分组成。

本结构简单，易于加工，安装简单方便。

三、使用注意事项1. 在使用前要注意检查涡轮流量计的安装是否正确，管路和接口是否完好，电焊是否牢固，电线是否正确接线。

2. 启动临界环境应当做好防护措施，依照正确的操作指导使用气体涡轮流量计。

保证计量装置能够正常运行。

3. 在使用气体涡轮流量计时，应当保证计量装置所处环境的稳定性，如温度、压力等参数应当稳定。

4. 检查电源是否符合电源要求，是否连通正确。

选择正确的电源类型，延长计量装置使用寿命，避免因电源导致的故障。

5. 注意气体涡轮流量计的水平安装，以保证测量精度。

涡轮流量计的工作性能取决于涡轮叶片的旋转轴，旋转轴与气体介质流动方向垂直或与介质流动方向平行。

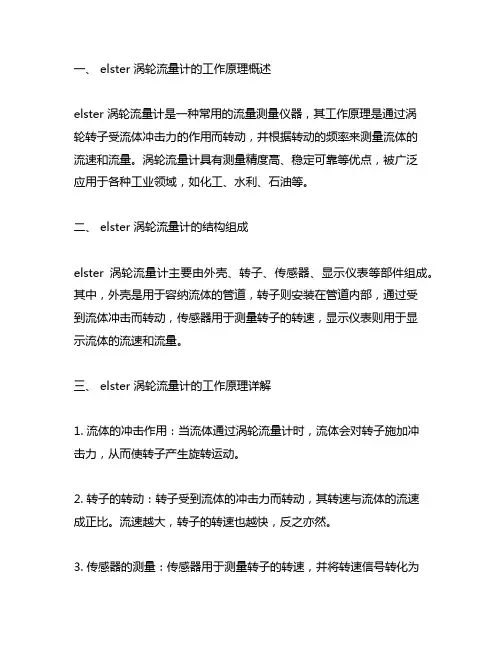

一、 elster 涡轮流量计的工作原理概述elster 涡轮流量计是一种常用的流量测量仪器，其工作原理是通过涡轮转子受流体冲击力的作用而转动，并根据转动的频率来测量流体的流速和流量。

涡轮流量计具有测量精度高、稳定可靠等优点，被广泛应用于各种工业领域，如化工、水利、石油等。

二、 elster 涡轮流量计的结构组成elster 涡轮流量计主要由外壳、转子、传感器、显示仪表等部件组成。

其中，外壳是用于容纳流体的管道，转子则安装在管道内部，通过受到流体冲击而转动，传感器用于测量转子的转速，显示仪表则用于显示流体的流速和流量。

三、 elster 涡轮流量计的工作原理详解1. 流体的冲击作用：当流体通过涡轮流量计时，流体会对转子施加冲击力，从而使转子产生旋转运动。

2. 转子的转动：转子受到流体的冲击力而转动，其转速与流体的流速成正比。

流速越大，转子的转速也越快，反之亦然。

3. 传感器的测量：传感器用于测量转子的转速，并将转速信号转化为电信号传输到显示仪表。

4. 流速和流量的计算：根据转子的转速，可以计算出流体的流速和流量。

流速和流量的计算公式分别为：V = πrN，Q = AV，其中V表示流速，Q表示流量，r表示转子的半径，N表示转子的转速，A表示管道的截面积。

四、 elster 涡轮流量计的优点1. 测量精度高：elster 涡轮流量计具有高精度的流量测量能力，可以准确测量各种流体的流速和流量。

2. 反应速度快：由于涡轮转子的转速与流体的流速成正比，因此可以快速响应流体流速的变化。

3. 稳定可靠：elster 涡轮流量计的结构简单，运行稳定可靠，可以长期在恶劣的工作环境下使用。

4. 适用范围广：elster 涡轮流量计可以测量各种液体和气体的流速和流量，适用范围广泛。

五、 elster 涡轮流量计的应用领域elster 涡轮流量计适用于化工、石油、水利、环保等领域，在这些领域中被广泛应用于流体的流速和流量的测量。
