离心泵性能实验实验报告一、实验目的1、了解离心泵的结构、工作原理和性能特点。
2、掌握离心泵性能参数的测量方法,包括流量、扬程、功率和效率。
3、绘制离心泵的性能曲线,分析其性能变化规律。
4、探究离心泵的运行工况对其性能的影响。
二、实验原理1、离心泵的工作原理离心泵依靠叶轮旋转时产生的离心力将液体甩出,在叶轮中心形成低压区,从而使液体不断被吸入和排出。
2、性能参数的定义及计算流量(Q):单位时间内泵排出的液体体积,通过流量计测量。
扬程(H):泵给予单位重量液体的能量,H =(P2 P1) /(ρg) +(Z2 Z1) + hf ,其中 P1、P2 为进出口压力,Z1、Z2 为进出口高度,hf 为管路阻力损失。
功率(P):包括轴功率和有效功率。
轴功率由功率表测量电机输入功率,有效功率 Pe =ρgQH 。
效率(η):η = Pe / P 。
三、实验装置1、离心泵:实验所用离心泵型号为_____,额定流量为_____,额定扬程为_____。
2、水箱:用于储存实验液体。
3、流量计:选用_____流量计,测量范围为_____,精度为_____。
4、压力表:分别安装在泵的进出口处,测量压力。
5、功率表:测量电机的输入功率。
6、管路系统:包括吸入管路和排出管路,管路上安装有调节阀用于调节流量。
四、实验步骤1、检查实验装置,确保各仪器仪表正常工作,管路连接紧密无泄漏。
2、向水箱中注入适量的实验液体(通常为清水)。
3、启动离心泵,待运行稳定后,记录初始的流量、扬程、功率等参数。
4、逐渐调节调节阀,改变流量,每次调节后待运行稳定,记录相应的流量、进出口压力和功率等数据。
5、重复步骤 4,测量多组数据,流量调节范围应涵盖离心泵的正常工作范围。
6、实验结束后,关闭离心泵,清理实验装置。
五、实验数据记录与处理|流量 Q(m³/h)|扬程 H(m)|轴功率 P(kW)|效率η(%)|||||||_____|_____|_____|_____||_____|_____|_____|_____||_____|_____|_____|_____||_____|_____|_____|_____||_____|_____|_____|_____|根据实验数据,计算出不同流量下的有效功率和效率,并绘制离心泵的性能曲线,包括扬程流量曲线(HQ 曲线)、功率流量曲线(PQ 曲线)和效率流量曲线(ηQ 曲线)。
实验三、离心泵性能实验姓名:杨梦瑶学号:1110700056 实验日期:2014年6月6日同组人:陈艳月黄燕霞刘洋覃雪徐超张骏捷曹梦珺左佳灵预习问题:1.什么是离心泵的特性曲线?为什么要测定离心泵的特性曲线?答:离心泵的特性曲线:泵的He、P、η与Q V的关系曲线,它反映了泵的基本性能。
要测定离心泵的特性曲线是为了得到离心泵最佳工作条件,即合适的流量范围。
2.为什么离心泵的扬程会随流量变化?答:当转速变大时,,沿叶轮切线速度会增大,当流量变大时,沿叶轮法向速度会变大,所以根据伯努力方程,泵的扬程:H=(u22- u12)/2g + (p2- p1) / ρg + (z2- z1) +H f沿叶轮切线速度变大,扬程变大。
反之,亦然。
3.泵吸入端液面应与泵入口位置有什么相对关系?答:其相对关系由汽蚀余量决定,低饱和蒸气压时,泵入口位置低于吸入端液面,流体可以凭借势能差吸入泵内;高饱和蒸气压时,相反。
但是两种情况下入口位置均应低于允许安装高度,为避免发生汽蚀和气缚现象。
4.实验中的哪些量是根据实验条件恒定的?哪些是每次测试都会变化,需要记录的?哪些是需要最后计算得出的?答:恒定的量是:泵、流体、装置;每次测试需要记录的是:水温度、出口表压、入口表压、电机功率;需要计算得出的:扬程、轴功率、效率、需要能量。
一、实验目的:1.了解离心泵的构造,熟悉离心泵的操作方法及有关测量仪表的使用方法。
2.熟练运用柏努利方程。
3.学习离心泵特性曲线的测定方法,掌握离心泵的性能测定及其图示方法。
4.了解应用计算机进行数据处理的一般方法。
二、装置流程图:图5 离心泵性能实验装置流程图1 水箱2 Pt100温度传感器3 入口压力传感器4真空表 5 离心泵 6 压力表7 出口压力传感器8 φ48×3不锈钢管图9 孔板流量计d=24mm 10压差传感器11 涡轮流量计12 流量调节阀13 变频器三、实验任务:1.绘制离心泵在一定转速下的H(扬程)~Q(流量);N(轴功率)~Q;η(效率)~Q 三条特性曲线。
离心泵性能实验指导书一、实验目的了解实验设备,掌握离心泵实验方法,测绘离心泵在给定转速下,泵的压头H 、功率P 和效率η与流量Q 的关系曲线,验证理论推导特性曲线的正确性,并分析确定泵的额定工作点。
二、实验装置水泵试验台按其回路系统形式一般分为开式和闭式两种。
本试验台为开式试验装置,如图所示,由电机1、联轴节、传感器2、离心泵3、吸水池13、底阀6、吸入管8、排出管9、涡轮流量变送器10、调节阀门11及排出尾管12组成。
三、实验原理1、流量的测量它是由LW —SO 涡轮流量变送器10及XSF —40B 型流量积算仪配套使用,从而实现流量的测量。
A 、LW —50涡轮流量变送器它是由叶轮组件、导流体、壳体及前置放大器组成,其结构简图见图示、其工作原理是当被测液体流经变送器时。
变送器内的叶轮借助于流体的动能而旋转,叶轮则周期性地改变磁电感应系统中的磁阻值,使通过线圈中的磁通量发生变化而产生脉冲电信号,经前置放大后,送至二次仪表,实现流量的测量。
B 、 S F —40B 流量指示积算仪XSF —40B 能测定电频率讯号的瞬时值,当它与频率输出的流量变送器使用时,可测定流量的瞬时值,瞬时值的指示以HZ (赫兹)表示,量程分二档:0~500HZ 0~3000HZ由涡轮变送器送来的电脉冲信号的频率(f) 与流量(Q)在测量范围内有线性关系:F=ξQ (HZ )其中ξ为涡轮变送器的流量系数,其物理意义是:每流过单位容积(升)的液体所发出的脉冲数(脉冲数/升)所以Q=f(L/S —升/秒) 2.泵的转矩、转速及轴功率P 的测量采用JCIA 转矩转速传感器及其配套的二次仪表JSGS —1转矩转速功率仪配合测量。
A . JCIA 传感器该传感器的基本原理是通过磁电变换,把被测转矩、转速换成具有相位差的两个电信号。
这两个电信号的相位差的变化与被子测转矩的大小成正比,把这两个电信号输入到JSGS —1。
转矩转速功率仪即显示出转矩、转速及功率的大小。
离心泵特性测定实验报告一、实验目的1.了解离心泵结构与特性,熟悉离心泵的使用;2.测定离心泵在恒定转速下的操作特性,做出特性曲线; 3.了解电动调节阀、流量计的工作原理和使用方法。
二、基本原理离心泵的特性曲线是选择和使用离心泵的重要依据之一,其特性曲线是在恒定转速下泵的扬程H 、轴功率N 及效率η与泵的流量Q 之间的关系曲线,它是流体在泵内流动规律的宏观表现形式。
由于泵内部流动情况复杂,不能用理论方法推导出泵的特性关系曲线,只能依靠实验测定。
1.扬程H 的测定与计算取离心泵进口真空表和出口压力表处为1、2两截面,列机械能衡算方程:f h gug p z H g u g p z ∑+++=+++2222222111ρρ (1)由于两截面间的管长较短,通常可忽略阻力项f h ∑,速度平方差也很小故可忽略,则有 (=H gp p z z ρ1212)-+- 210(H H H ++=表值)(2) 式中: 120z z H -=,表示泵出口和进口间的位差,m ;ρ——流体密度,kg/m 3; g ——重力加速度 m/s 2;p 1、p 2——分别为泵进、出口的真空度和表压,Pa ;H 1、H 2——分别为泵进、出口的真空度和表压对应的压头,m ; u 1、u 2——分别为泵进、出口的流速,m/s ; z 1、z 2——分别为真空表、压力表的安装高度,m 。
由上式可知,只要直接读出真空表和压力表上的数值,及两表的安装高度差,就可计算出泵的扬程。
2.轴功率N 的测量与计算k N N ⨯=电 (3)其中,N 电为电功率表显示值,k 代表电机传动效率,可取95.0=k 。
即:电N N 95.0= (4)3.效率η的计算泵的效率η是泵的有效功率Ne 与轴功率N 的比值。
有效功率Ne 是单位时间内流体经过泵时所获得的实际功,轴功率N 是单位时间内泵轴从电机得到的功,两者差异反映了水力损失、容积损失和机械损失的大小。
离心泵综合实验报告一、实验目的本次实验的主要目的是通过对离心泵进行综合实验,加深对离心泵原理、性能及其应用的了解。
具体目的如下:1.了解离心泵的结构和工作原理;2.掌握离心泵的性能参数及其测试方法;3.熟悉离心泵在不同工况下的性能特点;4.掌握离心泵运行时常见故障处理方法。
二、实验设备和材料1. 离心泵试验台;2. 液压油;3. 流量计;4. 压力表。
三、实验步骤及结果分析1. 实验前准备工作:(1)检查试验台上各部件是否正常,如有问题及时处理;(2)根据试验要求调整流量计和压力表,确保准确测量。
2. 实验操作:(1)开启电源,启动水泵,调节流量阀门和压力阀门使其达到设定值;(2)记录各项参数数据,并进行分析。
3. 实验结果分析:通过本次实验得到了以下数据:流量Q=10L/s,扬程H=30m,功率P=5kW。
根据这些数据可以计算出离心泵的效率η=75%。
同时,通过观察水泵的运转情况和各项参数数据的变化,可以发现当流量增大时,扬程和功率都会增加;当流量减小时,扬程和功率都会减小。
这说明离心泵在不同工况下具有不同的性能特点。
四、实验中遇到的问题及处理方法1. 实验中发现水泵运转声音较大,可能是由于设备老化或者使用时间过长导致。
解决方法是更换设备或进行维修保养。
2. 实验中发现流量计读数不稳定,可能是由于流量计故障或者管路堵塞导致。
解决方法是检查流量计和管路,并进行清洗维修。
五、实验总结通过本次实验,我们深入了解了离心泵的结构、工作原理以及性能特点,并掌握了离心泵的测试方法和常见故障处理方法。
同时,我们也发现了一些问题并采取了相应措施进行处理。
这次实验对我们今后从事相关领域研究具有重要意义。
离心泵性能测定实验一、实验目的:1、了解离心泵的构造,掌握其操作和调节方法;2、测量离心泵在恒定转数下的特性曲线,并确定其最佳工作范围;3、测量管路特性曲线及双泵并联时特性曲线;4、了解工作点的含义及确定方法;5、测定孔板流量计孔流系数C 0与雷诺数Re 的关系(选做)。
二、基本原理:1、离心泵特性曲线测定离心泵的特征方程是从理论上对离心泵中液体质点的运动情况进行分析研究后,得出的离心泵压头与流量的关系。
离心泵的性能受到泵的内部结构、叶轮形式和转数的影响,故在实际工作中,其内部流动的规律比较复杂,实际压头要小于理论压头。
因此,离心泵的扬程尚不能从理论上作出精确的计算,需要实验测定。
在一定转数下,泵的扬程、功率、效率与其流量之间的关系,即为特性曲线。
泵的扬程可由进、出口间的能量衡算求得:He = H压力表+ H 真空表+ H 0 [ m ] 其中:H 真空表,H 压力表分别为离心泵进出口的压力 [ m ]; H0为两测压口间的垂直距离,H 0= 0.3m 。
N 轴= N 电机?η电机?η传动 [ kw ]其中:η电机—电机效率,取0.9;η传动—传动装置的效率,取 1.0;102HeQ N [ kw ]因此,泵的总效率为:轴N Ne2、孔板流量计孔流系数的测定孔板流量计孔板孔径处的流速u 0可以简化为:u 0=C 0(2gh )1/2根据u 0和S 0,即可算出流体的体积流量Vs 为:Vs=u 0S 0=C0S 0(2gh )1/2或: Vs= C0S 0(2△p/ρ)1/2式中Vs ——流体的体积流量,m 3/s ;△p ——孔板压差,Pa ;S 0——孔口面积,m 2;ρ——流体的密度,kg/m 3;C 0——孔流系数。
孔流系数的大小由孔板锐孔的形状、测压口的位置、孔径与管径比和雷诺数共同决定,具体数值由实验确定。
当d0/d1一定,雷诺数Re超过某个数值后,C0就接近于定值。
通常工业上定型的孔板流量计都在C0为常数的流动条件下使用。
离心泵特性测定实验报告一、实验目的1.了解离心泵结构与特性,熟悉离心泵的使用;2.测定离心泵在恒定转速下的操作特性,做出特性曲线; 3.了解电动调节阀、流量计的工作原理和使用方法。
二、基本原理离心泵的特性曲线是选择和使用离心泵的重要依据之一,其特性曲线是在恒定转速下泵的扬程H 、轴功率N 及效率η与泵的流量Q 之间的关系曲线,它是流体在泵内流动规律的宏观表现形式。
由于泵内部流动情况复杂,不能用理论方法推导出泵的特性关系曲线,只能依靠实验测定。
1.扬程H 的测定与计算取离心泵进口真空表和出口压力表处为1、2两截面,列机械能衡算方程:f h gug p z H g u g p z ∑+++=+++2222222111ρρ (1)由于两截面间的管长较短,通常可忽略阻力项f h ∑,速度平方差也很小故可忽略,则有 (=H gp p z z ρ1212)-+- 210(H H H ++=表值)(2) 式中: 120z z H -=,表示泵出口和进口间的位差,m ;ρ——流体密度,kg/m 3 ; g ——重力加速度 m/s 2;p 1、p 2——分别为泵进、出口的真空度和表压,Pa ;H 1、H 2——分别为泵进、出口的真空度和表压对应的压头,m ; u 1、u 2——分别为泵进、出口的流速,m/s ; z 1、z 2——分别为真空表、压力表的安装高度,m 。
由上式可知,只要直接读出真空表和压力表上的数值,及两表的安装高度差,就可计算出泵的扬程。
2.轴功率N 的测量与计算k N N ⨯=电 (3)其中,N 电为电功率表显示值,k 代表电机传动效率,可取95.0=k 。
即:电N N 95.0= (4)3.效率η的计算泵的效率η是泵的有效功率Ne 与轴功率N 的比值。
有效功率Ne 是单位时间内流体经过泵时所获得的实际功,轴功率N 是单位时间内泵轴从电机得到的功,两者差异反映了水力损失、容积损失和机械损失的大小。
离心泵性能实验一、目的及任务1、了解离心泵结构于特性,学会离心泵的操作。
2、测定离心泵在恒定转速下得特性曲线,并确定泵的最佳工作范围。
3、熟悉孔板流量计的构造、性能及安装方法。
4、测定孔板流量计的孔流系数。
5、掌握离心泵特性曲线测定方法。
二、实验原理1)离心泵特性曲线的测定离心泵的性能参数取决于泵的内部结构、叶轮形式及转速。
其中理论压头与流量的关系,可以通过对泵内液体质点运动的理论分析得到,如图所示。
离心泵的主要性能参数有流量Q、扬程(也叫压头)、轴功率η。
在一定的转速下,离心泵的扬程H、轴功率和效率η均随实际流速Q的大小而改变。
通常用水经过试验测出Q-H、Q-N及Q-η之间的关系,并以三条曲线分别表示出来,这三条曲线就称之为离心泵的特性曲线。
实验时,在泵出口阀全关至全开的范围内,调节其开度,测得一组流量及对应的压头、轴功率和效率,即可测定并绘制离心泵的特性曲线。
泵的扬程He有下式计算:He=H压力表+H真空表+Hο式中 H压力表:泵出口处的压力;H真空表:泵入口处十五真空度;Hο:压力表和真空表测压口之间的垂直距离,Hο=0.85m。
2)泵的有效功率和效率泵的效率η为泵的有效功率Ne 与轴功率N 的比值。
有效功率Ne 是流体单位时间内自泵得到的功,轴功率N 是单位时间内泵从电机得到的功,两者差异反映了水力损失、容积损失和机械损失的大小。
Ne=QHe ρ/102η=Ne/N 轴式中 Ne :泵的有效功率,KW; Q:流量,m3/s; He:扬 程,m;ρ: 流体的密度Kg/m3. 由泵轴输入离心泵的功率N 轴为 N=N 电η电η转式中 N 电:电动机的输入功率,KW;η电:电机效率,取0.9;η转:传动装置的传动效率,一般取1.0。
2.孔板流量计孔流系数的测定在水平管路上装有一块孔板,其两侧接测压管,分别与压差传感器的两端连接。
孔板流量计是利用流体通过锐孔的节流作用,使流速增大,压强减少,造成孔板前后压强差,作为测量的依据。

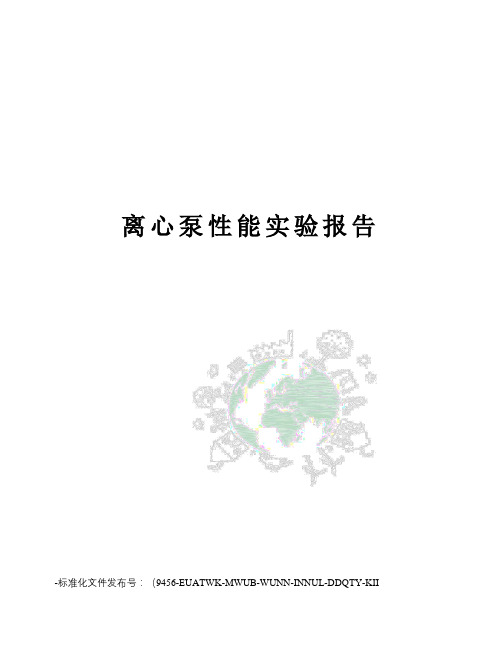

离心泵性能实验报告-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII北京化工大学化工原理实验报告实验名称:离心泵性能实验班级:化工100学号: 2010姓名:同组人:实验日期: 2012.10.7一、报告摘要:本次实验通过测量离心泵工作时,泵入口真空表真P 、泵出口压力表压P 、孔板压差计两端压差P ∆、电机输入功率Ne 以及流量Q (t V ∆∆/)这些参数的关系,根据公式0e H H H H ++=压力表真空表、转电电轴ηη••=N N 、102e ρ⋅⋅=He Q N 以及轴N Ne =η可以得出离心泵的特性曲线;再根据孔板流量计的孔流系数ρpu C ∆=2/00与雷诺数μρdu =Re 的变化规律作出Re 0-C 图,并找出在Re大到一定程度时0C 不随Re 变化时的0C 值;最后测量不同阀门开度下,泵入口真空表真P 、泵出口压力表压P 、孔板压差计两端压差P ∆,根据已知公式可以求出不同阀门开度下的Q H -e 关系式,并作图可以得到管路特性曲线图。
二、目的及任务①了解离心泵的构造,掌握其操作和调节方法。
②测定离心泵在恒定转速下的特性曲线,并确定泵的最佳工作范围。
③熟悉孔板流量计的构造、性能及安装方法。
④测定孔板流量计的孔流系数。
⑤测定管路特性曲线。
三、基本原理1.离心泵特性曲线测定离心泵的性能参数取决于泵的内部结构、叶轮形式及转速。
其中理论压头与流量的关系,可通过对泵内液体质点运动的理论分析得到。
由于流体流经泵时,不可避免地会遇到各种阻力,产生能量损失,诸如摩擦损失、环流损失等,因此,实际压头比理论压头笑,且难以通过计算求得,因此通常采用实验方法,直接测定其参数间的关系,并将测出的He-Q 、N-Q 和η-Q 三条曲线称为离心泵的特性曲线。
另外,曲线也可以求出泵的最佳操作范围,作为选泵的依据。
(1)泵的扬程He :e 0H H H H =++真空表压力表 式中:H 真空表——泵出口的压力,2mH O ,H 压力表——泵入口的压力,2mH O0H ——两测压口间的垂直距离,0H 0.85m = 。
离心泵实验实训报告 .docx一、实验目的1. 熟悉离心泵的基本工作原理、结构和组成部分。
2. 掌握离心泵的性能参数,如扬程、流量、效率等。
3.学习使用离心泵的基本操作和注意事项。
4.理解离心泵在工程中的应用价值。
二、实验原理离心泵是一种将机械能转化为流体能的液力增压机,它利用离心力将液体从中心的进口吸入,并将液体加速到离心泵的外缘,然后通过出口排出。
离心泵的主要组成部分包括:叶轮、泵壳、进出口法兰、轴和轴承等。
离心泵的性能参数分为静态性能参数和动态性能参数。
其中,静态性能参数包括:扬程、吸程、压头、净头、总扬程、静止压力和出口压力等;动态性能参数包括:流量、效率、功率和旋转速度等。
三、实验设备和材料1.离心泵试验台2.流量计3.压力表4.水桶5.水管四、实验步骤2.接通电源,打开离心泵试验台,水泵即开始运转。
3.根据实验要求和安排,调节离心泵的流量和扬程,设置相应的实验参数;4.开启水桶闸门,使水流进入进水口,然后经过流量计测量流量并通过出口排出。
5.在每次测量前,分别打开压力表阀门,调节压力表指针指向归零位置。
6.依次记录流量和扬程的相关数据,并计算出离心泵的效率、功率和旋转速度等动态性能参数。
7.完成实验,关闭电源并关机。
五、实验结果和分析1.实际的流量和扬程数据与理论值存在一定程度的误差,这与实验中人为因素和设备误差等因素有关。
2.实验中发现,随着扬程的增加,流量逐渐减小,这是因为液体在进出口和泵壳内摩擦产生的阻力逐渐增加,导致了流动速度的降低。
3.理论上,离心泵的效率应该在60%以上,实验结果表明,效率较大且能够满足实际需求。
六、实验结论通过本次实验,我们可以了解到离心泵的基本工作原理和性能指标,并掌握离心泵的基本使用方法和注意事项。
同时,通过实验结果的分析和比较,我们能够更加深入地理解离心泵在工程中的应用价值和作用,为今后工程实践提供有用的支持和指导。
离心泵性能实验实验报告离心泵是一种常用的液体输送设备,其主要工作原理是通过离心力将液体从低压端(进口)输送到高压端(出口)。
本次实验旨在通过测试不同转速下离心泵的流量、扬程、效率等性能指标,了解离心泵的工作状态及其性能特点。
实验步骤:1. 将离心泵放置在试验台上,并连接出口管道和电源。
2. 启动电机,调整转速至1000rpm,记录相应的流量和扬程。
3. 逐步增加离心泵转速,每隔500rpm记录一次流量、扬程和电机电流,并计算泵的效率。
5. 实验结束后,关闭电源,卸载离心泵并清洗试验台及设备。
实验数据与分析:实验结果如下表所示:| 转速(rpm) | 流量(L/min) | 扬程(m) | 电机电流(A) | 效率(%) || -------- | ---------- | -------- | ------------ | -------- || 1000 | 16.5 | 3.5 | 0.6 | 24.5 || 1500 | 23.2 | 4.3 | 0.8 | 30.1 || 2000 | 31.4 | 4.9 | 1.1 | 35.2 || 2500 | 38.1 | 5.2 | 1.4 | 38.8 || 3000 | 43.8 | 5.1 | 1.7 | 40.2 || 3500 | 45.3 | 4.9 | 2.0 | 38.8 || 3000 | 41.7 | 4.8 | 1.7 | 36.0 || 2500 | 35.2 | 3.9 | 1.3 | 32.3 || 2000 | 24.5 | 3.0 | 1.0 | 26.4 || 1500 | 14.8 | 2.2 | 0.6 | 19.5 |根据上表的数据,可以得出以下结论:1. 随着离心泵转速的增加,流量和扬程均呈现出增加的趋势,电机电流也逐渐增大。
2. 在转速达到2500rpm时,离心泵的效率达到最高值,约为38.8%。
在转速继续增加时,效率开始下降。
离心泵性能测定一、实验目的:1、了解离心泵的构造与特性,掌握离心泵的操作方法;2、测定并绘制离心泵在恒定转速下的特性曲线。
二、实验原理:离心泵的压头H、轴功率N及功率η与流量Q之间的对应关系,若以曲线H~Q、N~Q、η~Q表示,则称为离心泵的特性曲线,可由实验测定。
实验时,在泵出口阀全关至全开的范围内,调节其开度,测得一组流量及对应的压头、轴功率和效率,即可测定并绘制离心泵的特性曲线。
泵的扬程He有下式计算:而泵的有效功率Ne与泵效率η的计算式为:Ne=Qheηg;η=Ne/N测定时,流量Q可用涡轮流量计或孔板流量计来计量。
轴功率N可用马达-天平式测功器或功率来表测量。
离心泵的性能与其转速有关。
其特性曲线是某一恒定的给定转速(一般nl=2900PRM)下的性能曲线。
因此,如果实验中的转速n与给定转速nl有差异,应将实验结果换算成给定转速下的数值,并以此数值绘制离心泵的特性曲线。
换算公式如下:时,三、装置与流程:水由水箱1,经泵进口阀2、离心泵4、出口阀8 9涡轮流量计9,最后流 10 8 6回水箱 7 35421四、操作步骤:1、熟悉实验装置及仪器仪表等设备,做好启动泵前的准备工作;将泵盘车数转,关闭泵进口阀,打开泵出口阀并给泵灌水,待泵内排尽气体并充满水后,再关闭泵出口阀。
2、启动离心泵,全开泵进口阀,并逐渐打开离心泵出口阀以调节流量。
在操作过程稳定条件下,在流量为零和最大值之间,进行8次测定。
3、在每次测定流量时,应同时记录流量计、转速表、真空计、压力表、功率测定器示值。
数据取全后,先关闭泵出口阀,再停泵。
五、实验数据记录和数据处理:泵入口管径d1 =40mm;出口管径d2 =40mm;h0 = 0.1m;水温T =25.0℃;ρ=997.0kg/m3;μ=0.903mPa·s; V[m3/ h]=0.04855I[μA];直管长度l = 2 m;表1 泵性能数据记录表由公式Q=V=[m3/h]=0.04855I[μA]; He=h0+(P2-P1)/ρgNe=Q×He×ρ×g N=PLn/0.974 泵功率η=Ne/N×100%表2 泵性能数据处理表因为离心泵的性能与其转速有关,表2数据修正为下表3:(nt=2900PRM)表3. 泵性能数据修正表序号流量压头He/m 轴功率N/w 有效功率Ne/W 效率η/%Q/103×m3·s-11 2.6488 8.675 838.88 237.05 26.762 2.3201 12.151 826.58 289.94 33.323 1.9853 14.375 788.88 295 35.354 1.6538 15.94 746.48 272.78 34.55 1.3208 15.886 681.39 218.22 30.096 0.98995 15.179 624.92 156.59 23.497 0.65863 14.337 560.16 99.01 16.478 0.3291 18.312 524.87 63.31 11.229 0.32887 18.287 510.37 63.31 11.5110 0.65863 18.239 580.9 125.95 20.2111 0.98895 15.05 609.8 155.58 23.8512 1.3204 14.993 680.93 206.1 28.4113 1.6533 12.979 711.12 222.26 29.4814 1.9853 13.883 767.93 284.9 35.0715 2.3185 11.74 818.46 280.51 32.4916 2.6497 7.892 839.45 215.5 24.34六、讨论:1、离心泵开启前,为什么要先灌水排气?答:是为了除去泵内的空气,使泵能够把水抽上来。
离心泵性能实验报告一、实验目的:1.熟悉离心泵的工作原理和结构;2.掌握离心泵的性能曲线测定方法;3.分析离心泵的性能特点和工作状态。
二、实验原理:离心泵是利用旋转叶轮受到离心力作用,使流体获得能量并实现输送的一种装置。
其主要组成部分包括进口管道、叶轮、轮壳和出口管道等。
流体通过进口管道进入离心泵,由叶轮受到离心力作用,流体获得动能并进一步增压,然后流向出口管道。
离心泵的性能可以通过性能曲线进行表述,性能曲线是流量Q和扬程H之间的关系曲线。
在实验中,通过改变离心泵的转速和阀门的开度,测定不同工作点的流量和扬程,并绘制出性能曲线。
三、实验器材和设备:1.离心泵2.流量计3.压力表4.进口和出口管道5.计时器四、实验步骤:1.将离心泵安装在平稳的工作台上,固定好进口和出口管道;2.排空进口和出口管道,确保泵的内部无空气;3.打开进口管道的阀门,逐渐增大泵的转速,同时记录每个转速对应的流量和扬程;4.根据测得的数据,绘制离心泵的性能曲线。
五、实验数据处理:根据实验测量得到的流量和扬程数据,可以计算离心泵的效率和功率等性能参数,并绘制性能曲线。
1.流量Q与扬程H的关系:根据测得的流量和扬程数据,可以绘制出性能曲线。
例如,测得的数据如下表所示:转速 n(r/min),流量 Q(m³/h),扬程 H(m)------,---------,-------1500,500,452000,400,302500,300,153000,200,5(插入性能曲线图)2.离心泵的效率:离心泵的效率η定义为输出功率和输入功率之比。
输入功率可以通过流量和扬程计算得到,而输出功率可以通过流量和扬程及流体密度来计算。
输入功率P_in = (ρQgH)/1000,其中ρ为流体密度,g为重力加速度(9.8m/s²)。
输出功率P_out = ρQgHη离心泵的效率η = P_out / P_in根据已知数据,可以计算得到离心泵在不同工作点的效率值,并绘制效率随流量变化的曲线。
北 京 化 工 大 学实 验 报 告课程名称: 化工原理实验 实验日期:班 级: 姓 名: 同 组 人:离心泵性能试验一、 摘要本实验利用孔板流量计测量离心泵的特性曲线和管路曲线,并且用实验结果也测出了孔板流量计的Co 与雷诺数的一一对应关系,验证了孔板流量计的性质,并且后续实验的继续进行是在利用了第一次试验数据的基础上完成的。
关键词:孔板流量计 Co 特性曲线 管路曲线二、实验目的:1、熟悉离心泵的结构、性能铭牌及配套电机情况2、了解孔板流量计的结构、使用及变频器的作用 3学会测绘离心泵的特性曲线和管路特性曲线。
4、掌握最小二乘法回归管路特性方程、扬程方程中的参数A 、B三、实验原理:1. 离心泵的特性曲线通常采用试验的方法,直接测定离心泵的性能参数,并且绘成He-Q,H-Q,η-Q 三条曲线,称为离心泵的特性曲线。
(1).泵的扬程0122122122H H H h gu u Z g p g p H f e +-=∑+-+∆+-=ρρ 上式忽略能量损失,u 1=u 2, ΔZ =H 0=0.85 mH 2O (2) 泵的效率 ae P P =η e v eH gq P ρ=/1000 [kW](3)轴功 电P P a 9.0= [kW] 2.孔板流量计的Co 测定2^22122^1211u p u p +=+ρρ变形得:ρp u u ∇=-22^2^12 对于不可压缩流体 11A A u u = 2)^(110A A C C -==ρ/20p u ∆=0A q v/ρ/2p ∆3.管路特性曲线 2vq B A H H e ⋅+==四、实验流程仪表箱装有泵开关按钮及功率表、流量计数字显示仪表。
图1、离心泵实验流程五、实验操作1、灌泵。
先开灌泵阀,再开排气阀至有水流出,最后关闭两阀门;2、启动水泵。
先关闭流量调节阀门,再按控制电柜绿色按钮,最后按变频器绿色按钮启动泵,频率自动升到50 Hz ;3、测泵特性。
离心泵性能测定实验一、实验目的:1、了解离心泵的构造,掌握其操作和调节方法;2、测量离心泵在恒定转数下的特性曲线,并确定其最佳工作范围;3、测量管路特性曲线及双泵并联时特性曲线;4、了解工作点的含义及确定方法;5、测定孔板流量计孔流系数C0与雷诺数Re的关系(选做)。
二、基本原理:1、离心泵特性曲线测定离心泵的特征方程是从理论上对离心泵中液体质点的运动情况进行分析研究后,得出的离心泵压头与流量的关系。
离心泵的性能受到泵的内部结构、叶轮形式和转数的影响,故在实际工作中,其内部流动的规律比较复杂,实际压头要小于理论压头。
因此,离心泵的扬程尚不能从理论上作出精确的计算,需要实验测定。
在一定转数下,泵的扬程、功率、效率与其流量之间的关系,即为特性曲线。
泵的扬程可由进、出口间的能量衡算求得:He = H压力表+ H真空表+ H0 [ m ]其中:H真空表,H压力表分别为离心泵进出口的压力[ m ];H0为两测压口间的垂直距离,H0= 0.3m 。
N轴= N电机•η电机•η传动[ kw ]其中:η电机—电机效率,取0.9;η传动—传动装置的效率,取1.0;102ρ⋅⋅=He Q N [ kw ] 因此,泵的总效率为:轴N Ne =η 2、孔板流量计孔流系数的测定孔板流量计孔板孔径处的流速u 0可以简化为:u 0=C 0(2gh )1/2根据u 0和S 0,即可算出流体的体积流量Vs 为:Vs=u 0S 0=C 0S 0(2gh )1/2或: Vs= C 0S 0(2△p/ρ)1/2式中Vs ——流体的体积流量,m 3/s ;△ p ——孔板压差,Pa ;S 0——孔口面积,m 2;ρ——流体的密度,kg/m 3;C 0——孔流系数。
孔流系数的大小由孔板锐孔的形状、测压口的位置、孔径与管径比和雷诺数共同决定,具体数值由实验确定。
当d 0/d 1一定,雷诺数Re 超过某个数值后,C 0就接近于定值。
通常工业上定型的孔板流量计都在C 0为常数的流动条件下使用。
离心泵性能实验报告离心泵性能实验报告一、引言离心泵是一种常见的流体输送设备,广泛应用于工业生产和民用领域。
为了了解离心泵的性能特点和优化设计,我们进行了一系列的实验研究。
本报告旨在总结实验结果,分析离心泵的性能参数,并提出改进方案。
二、实验目的本次实验的主要目的是测量离心泵在不同工况下的性能参数,包括流量、扬程、效率等。
通过对比实验数据,分析离心泵的运行特点和性能曲线,为离心泵的优化设计提供依据。
三、实验装置我们使用了一台标准的离心泵实验装置,包括离心泵、流量计、压力传感器等。
实验过程中,通过改变进口阀门的开度和出口阀门的阻力,模拟不同的工况条件。
四、实验步骤1. 开启实验装置,调整进口阀门的开度和出口阀门的阻力,使系统处于稳定工况。
2. 测量进口和出口的压力,并记录实验数据。
3. 使用流量计测量流量,并记录实验数据。
4. 重复以上步骤,改变进口阀门的开度和出口阻力,进行多组实验。
五、实验结果分析根据实验数据,我们得到了离心泵在不同工况下的性能参数。
通过绘制流量-扬程曲线和流量-效率曲线,我们可以看出离心泵的性能特点。
1. 流量-扬程曲线根据实验数据绘制的流量-扬程曲线呈现出一定的特征。
随着流量的增加,扬程逐渐增大,但增长速率逐渐减缓。
当流量达到一定值后,扬程增长趋于平缓。
这说明离心泵在较大流量下的扬程增长受到一定的限制。
2. 流量-效率曲线实验数据还表明,离心泵的效率随着流量的增加而逐渐提高,但在一定流量范围内,效率达到峰值后开始下降。
这是因为在过大或过小的流量下,离心泵的效率都会受到影响。
六、性能参数计算根据实验数据,我们可以计算出离心泵的一些重要性能参数。
1. 流量流量是离心泵的重要性能参数之一,可以通过流量计直接测量得到。
在实验中,我们记录了不同工况下的流量数据,并计算出了平均值和标准差。
2. 扬程扬程是离心泵输送流体的能力,也是评价离心泵性能的重要指标。
通过测量进口和出口的压力差,可以计算出离心泵的扬程。
实验一 离心泵性能测定实验一、实验目的1.测定离心泵在恒定转速下的性能,绘制出该泵在恒定转速下的扬程—流量(H-Q )曲线;轴功率—流量(N-Q )曲线及泵效率—流量(η-Q )曲线;2.熟悉离心泵的操作方法,了解流量仪表、测功装置的原理及操作使用方法,进一步巩固离心泵的有关知识。
