第一节凹版印刷（涂布）的定义凹版印刷因其版面特征而得名。

凹印版的图文部分低于版面，它以不同的深度凹入印版来表现图像的不同层次，空白部分处于同一版面上（我们“七匹狼”的网辊）。

印刷时，先将油墨填涂于印版上，然后用刮墨刀把印版表面的油墨刮掉，再通过压力的作用，使存留在印版凹陷部分(即图文部分)的油墨与承印物接触，将该部分油墨转印到承印物上，则得到所需的产品。

第二节涂布工序相关的原材料第一部分原膜1、学名：（PET）聚对苯二甲酸乙二醇酯2、特性：力学性能：拉伸强度在200Mpa（横向、纵向），在一定的外力条件下，收缩较小。

耐化学性能：只溶于苯酚、硝基苯、间甲酚等强溶剂中；耐热性能：长期使用温度达120℃，较宽的温度范围内保持优良的物理性能；耐磨擦、耐磨损；防潮、防水性优异；无毒；二次加工适应性好；缺点：有带电性，易累积静电。

3、转移级薄膜的涂布面的表面达因值要求在36以上，小于41第二部分网纹辊1、陶瓷辊的基本知识基材：45#钢材涂层材料：三氧化二铬涂层厚度：0.25mm≤h≤1mm,一般在0.5～0.7mm最佳网孔深度：200线45～50μm左右（1mm=1000μm）网孔形状及角度：60°蜂巢型，侧面为u型2、金属网纹辊的基本知识基材：20#钢材制作工艺：电雕辊网穴主要由激光烧蚀而成挤压辊主要由金属滚刀采用机械挤压方式而成网穴形状：截顶金字塔型（倒四棱形）网穴深度：一般根据网线、理论涂布量来决定；同样线数电雕辊较浅。

当网纹辊线数为200线/英寸时，要求上料涂布干量可控制在0.35～0.65g/㎡范围内（料液浓度为10﹪）；当网纹辊线数为140线/英寸时，要求上料涂布干量可控制在0.70～1.00g/㎡范围内（料液浓度为10﹪）。

3、金属凹版电雕网纹辊结构下图为整体式凹版滚筒结构示意图，它的特点是版体和旋转轴颈连成一体，一次铸造成型。

4、凹版网辊的加工过程4.1滚筒材料。

现在一般凹版的版体材料为无缝钢管。

造纸背面涂布工艺流程背面涂布是造纸行业中的一项重要工艺，它是指将特定的涂布材料涂布在造纸品的背面，目的是提升纸张的平整度、耐磨性、印刷性和防渗性能。

背面涂布工艺不仅可以提升纸张的品质和性能，还可以增强纸张的使用寿命和附加值。

在本文中，将介绍造纸背面涂布工艺的详细流程，以及其在造纸生产中的重要作用。

一、背面涂布工艺的意义和作用背面涂布工艺是指将聚合物乳液或树脂溶液等特定涂布材料均匀涂布在纸张的背面，形成一层薄膜，以提升纸张的性能。

背面涂布的主要作用包括：1. 提升纸张的平整度：背面涂布可以填充和覆盖纸张表面的不平整部分，使得纸张表面更加平整，从而提升纸张的平整度和打印质量。

2. 增强纸张的耐磨性：背面涂布可以增加纸张表面的硬度和耐磨性，防止纸张在使用过程中受到磨损和损坏。

3. 提高纸张的印刷性能：背面涂布可以改善纸张的表面张力和吸墨性能，使得纸张表面更容易吸收印刷墨水，从而提升印刷色彩的鲜艳度和清晰度。

4. 增强纸张的防渗性能：背面涂布可以形成一层防水膜，提高纸张的防渗性能，防止纸张在接触水或液体时变形和损坏。

因此，背面涂布工艺在造纸生产中具有重要的意义和作用，可以提升纸张的品质、性能和使用寿命，满足客户的不同需求和应用场景。

二、背面涂布工艺的详细流程1. 基础纸张的准备背面涂布工艺的第一步是准备基础纸张，通常选择高质量的白纸或复合纸作为基础纸张。

在纸张生产线上，先将原生纸经过清洁、浆液调节、成型和烘干等工序，生产成符合要求的基础纸张，然后送入涂布机进行后续的涂布处理。

2. 涂布材料的配制背面涂布的涂布材料主要包括聚合物乳液、树脂溶液、填料和助剂等成分。

在涂布工艺中，需要将涂布材料按照一定比例加入到搅拌桶或混合槽中进行配制，混合均匀后形成背面涂布的原料涂料。

3. 背面涂布机的调试背面涂布机是用于将涂布材料均匀涂布在纸张背面的设备，通过调节涂布机的参数和速度，可以控制涂布材料的均匀度和涂布厚度。

在进行背面涂布之前，需要对涂布机进行调试和检测，确保其正常运行和涂布效果达到要求。

涂布工艺配方技术一、涂布工艺配方1.1涂布工艺配方是涂布工艺的核心。

一种配方工艺的好坏优劣跟很多因素有关：产品的定位，客户的需求，设备的条件，原料的选择等等。

因此去评价一组配方，需要从具体实践出发，作出客观的分析。

1.1 欲设计一个合适的涂料配方式，必须考虑下列几个因素：涂布原纸的特性；涂布纸成品的最终使用需求；涂布厨房配制设备的能力；涂布机的型式与涂布方式。

1.3涂料配方种类繁多，不同的纸厂有各自独特的秘方。

其配方随涂布纸性质要求、原纸性质以及涂布设备之不同而各有所异，表现在原料的选择、配比、涂布量以及涂料的固含量、粘度等等方面。

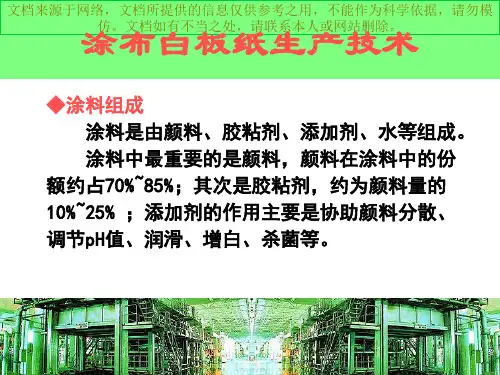

二、涂料的组成2.1涂料是由颜料、胶粘剂、辅助添加剂和水四大要素所组成的。

颜料是主体，在涂布中扮演的功能是提供填充，遮盖力，并左右着涂布纸的光泽、白度及油墨吸收性；胶粘剂将颜料粒子相互粘结并将其牢固于纸面，形成平滑的涂布层；辅助胶粘剂、添加剂则促使涂料配置与涂布操作顺利，并改善涂料性能，使其具有良好的流动性，渗透性，协助涂料均匀地分布于纸面。

2.2涂布颜料，常用的有：2.3胶粘剂：常用的胶粘剂主要有羧基丁苯胶乳，聚醋酸乙烯，丙烯酸酯等合成胶乳，根据纸张性质及用途的不同，包装及印刷用的涂布纸板均使用羧基丁苯胶乳(即SBR)作为涂布用胶粘剂。

由于合成胶乳不能提供良好的保水性，所以在涂料配方中除以合成胶乳作为粘结剂的主体之外，还必须添加其它的辅助胶粘剂，如CMC，淀粉酪素与大豆蛋白，PVA等等。

2.4辅助添加剂分散剂：聚丙烯酸钠盐、聚磷酸盐；消泡剂：醇类或醚酯类；润滑剂：硬脂酸钙乳液；抗水剂：三聚氰氨甲醛树酯，尿醛树酯等；增白剂：二氨基二磺酸衍生物等。

三、涂布配方的设计3.1事实上，每一个涂料配方都有着其设计的独特性与均衡性，我们可以从多方面去分析，比较。

3.2涂布配方中所使用的颜料3.2.1如前所述，我们列举了七种常用的涂布颜料，每种颜料均有其优劣性。

设计配方时要从涂布颜料的功能、应用技术及经济效益三方面去考虑，另外来源供应方面也应考虑在内。

造纸机结构和特种纸助剂工艺内容提纲1、造纸机的结构1.1造纸机的分类1.2造纸机的结构2、特种纸的涂布技术2.1 涂布方式2.1.1辊式徐布2.1.2 气刀涂布2.1.3 刮刀涂布2.1.4 浸渍涂布3、常见的几种特种纸品助剂介绍1、造纸机的结构1.1造纸机的分类习惯上按所采用的纸页成形器类型将纸机分成长网、圆网、夹网及长圆网混合等机型；也有依其主要产品品种而分成新闻纸机、文化用纸纸机、电容器纸纸机；或按产纸厚薄分为薄型纸机、纸板机和常规纸机。

1.2造纸机的结构根据抄造工艺的需要,纸机结构形式多样,一般均由流送、成形、压榨、烘干、整饰、卷取及传动等部件和辅助系统等配套设备组成(图1)（1）成形部由流浆箱、胸辊、成形网、吸水箱及伏辊等组成。

流浆箱布浆器将流送系统送来的成浆均匀地喷送到成形网上，浆速与网速应相匹配。

控制浆速与网速是选用流浆箱箱型的主要因素。

全封闭水力式流浆箱是以调节冲浆泵的送浆压力来调整浆速，适用于高速纸机；气垫式流浆箱是以调节气垫压力来调速，而开敞式高位流浆箱则以调整箱内浆位高度来调速，适用于中速纸机；开敞式隔仓流浆箱则适用于低速纸机。

成形网为无端环状网，在胸辊与伏辊之间，形成一个水平的或略带倾斜度的平直网面，作为纸浆脱水的工作段，习惯称它为网案，因而称为长网。

若将无端成形网置于圆形网笼上，成为弧形的脱水成形的工作段，称为圆网。

若用钻有孔眼的钢制网鼓，从轴端抽吸真空，以加速成形网网面上的纸浆脱水则称为真空圆网或真空成形网。

若纸浆是在两张长网相夹持下，两网同时进行脱水成形则称为夹网成形器(图2 )。

这些成形器采用了不同形式的脱水元件，使网上的纸浆加速脱水。

元件分有静止、转动和两者兼用等3类。

静止元件如脱水板、弧面真空箱等，转动元件如案辊、真空成形辊等。

除用单一形式成形器组成长网纸机、圆网纸机、夹网纸机外，还有用多长网、多圆网、多夹网和多种形式长圆网混合式成形器组合的成形部。

（2）压榨部对成形后的湿纸页以加压的方式进一步脱水。
