直流稳定电源设计制作人某某题目直流稳定电源的设计任务设计

直流稳压电源设计
直流稳压电源是一种能够为电子电路和电子设备提供电能的仪器。

当电网电压或负载发生变化时，稳压电源能够自动调整并保持输出电压基本不变。

一、设计目的
1、学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源；
2、掌握单相半波整流、桥式整流、电容滤波以及串联型稳压电路的工作原理；
3、掌握稳压电源的主要性能参数及调试方法。

二、设计要求和技术指标
1、性能指标要求
1> 输出电压 V o=+3~+9V连续可调
2> 最大输出电流 I omax=200mA
3> 纹波电压∆V op−p ≤5mV
4> 稳压系数 S v≤5×10−3
2、设计要求
1> 查找资料，选择电路形式，画出原理电路图；
2> 单元电路设计，根据设计电路，选择合适的元器件的型号；
3> 单元电路仿真，仿真各单元电路，并记录各仿真结果；
4> 整体电路仿真；
5> 撰写设计说明书；
6> 设计有新意，切忌完全照搬、抄袭等现象。

三、进度安排
本次课程设计时间为两周，具体安排如下：
四、参考资料
1、谢自美.《电子线路设计.实验.测试》（第三版）.华中科技大学出版社.2006年
2、童诗白.《模拟电子技术基础》（第四版）.高等教育出版社.2006年
3、郭锁利.《基于Multisim的电子系统设计、仿真与综合应用》.人民邮电出版社.2012年。

<电子技术课程设计>直流稳压电源课程设计任务书一：设计任务及要求：1. 设计任务设计一集成直流稳压电源，满足：（1）当输入电压在220V交流时，输出直流电压为6V。

（2）输出纹波电压小于5mv，稳压系数<=0.01；（3）具有短路保护功能。

(4) 最大输出电流为:Imax＝1.0A;2.通过集成直流稳压电源的设计，要求学会：（1）选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。

（2）掌握直流稳压电源的调试及主要技术指标的测试方法。

3．设计要求（1）电源变压器、整流二极管、滤波电容等元件只做选择性设计；（2）合理选择集成稳压器；（3）完成全电路理论设计、绘制电路图；（4）撰写设计报告。

全文格式可参照下附一目录格式要求。

（5）希望：设计有新意，切忌完全照搬、抄袭、上下文不统一、文不对题等。

（6）文章请在某些方面12月13日前完成初稿，14日进行初审答辩。

附一：部分目錄一.设计任务及要求：二.基本原理与分析三.三端集成稳压器四.稳压电源的技术指标及对稳压电源的要求五.集成电路选用时应注意的问题六.参数性能指标及测试方法七.心得体会八.参考文献二、原理与分析1．直流稳压电源的基本原理直流稳压电源一般由电源变压器T、整流滤波电路及稳压电路所组成，基本框图如下。

各部分的作用：器T的作用是将电网220V的交流电压变换成整流滤波电路所需要的交流电压Ui。

变压器副边与原边的功率比为P2/ P1=η，式中η是变压器的效率。

（2）整流滤波电路：整流电路将交流电压Ui变换成脉动的直流电压。

再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U1。

常用的整流滤波电路有全波整流滤波、桥式整流滤波等。

容C满足RL-C＝（3~5）T/2，或中T为输入交流信号周期，RL为整流滤波电路的等效负载电阻。

）三端集成稳压器：常用的集成稳压器有固定式三端稳压器与可调式三端稳压器。

常用可调式正压集成稳压器有CW317（LM317）系列，它们的输出电压从1.25V－37伏可调，最简的电路外接元件只需一个固定电阻和一只电位器。

直流稳压电源设计方案2篇【直流稳压电源设计方案（一）】随着电子设备的广泛应用，直流稳压电源的需求在不断增加。

直流稳压电源能够将交流电转换为稳定的直流电，并根据需要提供不同电压和电流的输出。

本篇将介绍直流稳压电源的设计方案以及其应用。

直流稳压电源的设计方案首先需要确定电源输出的电压和电流。

根据实际需求，我们选择了输出电压为12V，电流为3A的直流稳压电源。

为了确保输出电压的稳定性，我们选择采用稳压模块进行电压调节。

稳压模块是一种能够实现电压稳定输出的电子元件。

常见的稳压模块有线性稳压模块和开关稳压模块。

线性稳压模块成本低、实现简单，但效率较低；开关稳压模块效率高，但成本相对较高。

根据需求和经济性，我们选择了线性稳压模块。

接下来，我们需要选取适当的稳压模块以及其他所需的电子元件。

首先，选择一款符合要求的线性稳压模块。

通过对市面上的产品进行比较和测试，我们选择了一款额定输入电压为24V的线性稳压模块，该模块具有良好的稳定性和可靠性。

其次，我们还需要选择输入电压为24V的电源适配器，用于提供输入电源。

适配器的选取需要考虑电源输出电压的稳定性和适配器的质量可靠性。

我们选择了一款质量可靠、输入电压稳定的适配器。

除了稳压模块和电源适配器外，我们还需要选择其他电子元件，如滤波电容、电位器等。

这些元件的选择需要根据实际需求和设计要求来确定。

设计好电路原理图后，我们还需要进行模拟仿真和实际测试，以验证电路的稳定性和性能。

在模拟仿真中，我们可以通过电路仿真软件进行电路分析，并对电路进行优化。

在实际测试中，我们可以通过连接实际元件并进行电路调试来验证电路的性能。

最后，我们需要对电路进行封装和外壳设计，以保护电路和电子元件。

电路封装的设计需要考虑元件布局的合理性和电路的散热性能。

外壳设计则需要考虑美观性和产品的使用便捷性。

【直流稳压电源设计方案（二）】直流稳压电源广泛应用于各类电子设备和实验设备中，其设计方案多样化。

本篇将继续介绍直流稳压电源的设计方案以及其应用。

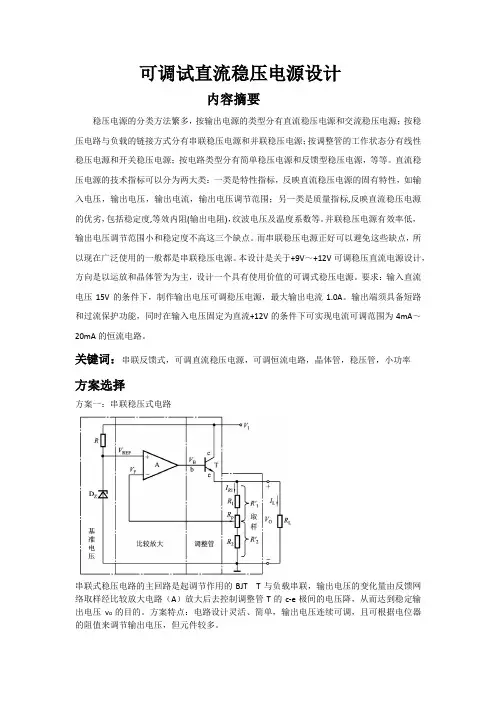

可调试直流稳压电源设计内容摘要稳压电源的分类方法繁多，按输出电源的类型分有直流稳压电源和交流稳压电源；按稳压电路与负载的链接方式分有串联稳压电源和并联稳压电源；按调整管的工作状态分有线性稳压电源和开关稳压电源；按电路类型分有简单稳压电源和反馈型稳压电源，等等。

直流稳压电源的技术指标可以分为两大类：一类是特性指标，反映直流稳压电源的固有特性，如输入电压，输出电压，输出电流，输出电压调节范围；另一类是质量指标,反映直流稳压电源的优劣，包括稳定度,等效内阻(输出电阻)，纹波电压及温度系数等。

并联稳压电源有效率低，输出电压调节范围小和稳定度不高这三个缺点。

而串联稳压电源正好可以避免这些缺点，所以现在广泛使用的一般都是串联稳压电源。

本设计是关于+9V～+12V可调稳压直流电源设计，方向是以运放和晶体管为为主，设计一个具有使用价值的可调式稳压电源。

要求：输入直流电压15V的条件下，制作输出电压可调稳压电源，最大输出电流1.0A。

输出端须具备短路和过流保护功能，同时在输入电压固定为直流+12V的条件下可实现电流可调范围为4mA～20mA的恒流电路。

关键词：串联反馈式，可调直流稳压电源，可调恒流电路，晶体管，稳压管，小功率方案选择方案一：串联稳压式电路串联式稳压电路的主回路是起调节作用的BJT T与负载串联，输出电压的变化量由反馈网络取样经比较放大电路（A）放大后去控制调整管T的c-e极间的电压降，从而达到稳定输出电压v o的目的。

方案特点：电路设计灵活、简单，输出电压连续可调，且可根据电位器的阻值来调节输出电压，但元件较多。

方安二：用可调试三端线性集成稳压器LM317方案特点：该电路设计易调整，输出电压连续可调，调节范围叫宽，且电压调整率、电流调整率等叫好，但体积大，效率低。

方案三：开关式稳压电路方安特点：重量轻，体积小，效率高，但易受电磁干扰，电源噪声高。

方安确定：由于对于温度、工作环境等问题无特殊要求，且根据设计要求不能采用集成芯片，综合考虑电路结构、工作效率，实用性能和元器件的使用性价比等方面，认为方案一更为合适。

南京信息职业技术学院毕业论文作者学号系部电子信息工程系专业电子信息工程技术题目大功率直流稳压电源的设计指导教师评阅教师完成时间：2010 年05 月10 日毕业论文中文摘要毕业论文外文摘要目录1引言 (5)2概述 (5) (5) (6) (6) (7)3电源硬件系统设计 (7) (7) (8) (9) (9) (10) (13) (13) (13) (14) (15)4参数计算 (15) (15) (16) (18) (18)5辅助电路 (20) (20) (20) (21)6单片机控制系统的设计 (22) (22) (23)结论 (26)致谢 (27)参考文献 (27)附录A 电路图 (28)1引言自70年代末以来，国外迅速发展功率场效应晶闸管（Power MOSFET）,绝缘门级双级性晶闸管（IGBT）和MOS栅控晶闸管（MCT）等新型功率开关器件，由于这些新型器件具有开关频率高，器件自身的功率损耗小，因而转换效率高，电路结构简单等优点，在加热电源领域中，正在得到广泛的应用。

其中IGBT器件，其输出管压降低，一般在3V以下，器件本身的功耗小，具有晶闸管的优点，适合于大电流工作，其控制端采用了场效应管的技术，驱动非常小，适应于高速开关，且没有二次击穿的问题，工作比较安全，因此属于目前国际上有限发展的大功率开关器件。

国外器件制造厂商推出了一系列大功率IGBT模块，其最大单管电流已达到1000A以上，耐压可达到1200V（有的可达到1400V），开关时间在600ns以下。

其实际工作频率可达到50KHz，功率较小时可达到100KHz，因此是极有前途的功率开关器件。

但是，上述这些新型功率开关器件也存在一些弱点，如电压与电流的过载能力弱，当工作参数超过其安全范围是，非常容易损坏。

因此给电路结构的设计与制造提出了新的要求，并且需要快速而有效的保护措施。

由于IGBT逆变器的逆变频率高，节能效果好，在各种电源中均有重要的应用。

师高等专科学校题目：直流稳压电源毕业设计系别：信息工程系专业：应用电子技术班级：应用电子技术1班姓名：指导教师：师高等专科学校教务处印制2016年 6 月15 日目录一、摘要 (1)引言 (2)二、设计目的 (2)三、设计任务和要求 (2)四、设计步骤 (3)五、总体设计思路 (3)六、实验设备及原器件 (7)七、测试要求 (7)八、设计报告要求 (7)九、注意事项 (7)十、此电路的误差分析 (8)十一、心得体会 (9)十二、参考文献 (10)十三、致 (11)一、摘要直流稳压电源一般由电源变压器，整流滤波电路及稳压电路所组成。

变压器把市电交流电压变为所需要的低压交流电。

整流器把交流电变为直流电。

经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。

本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现电压可在6-13V可调。

关键词：直流，稳压，变压AbstractThe direct current is steady to press the power supply general from power transformer, commutate the an electric circuit and steady ,press the electric circuit constitute.Transformer the low-pressure alternate current that electric voltage need when changing into in exchanges in electricity inmutating the machine change into the direct current to the alternate current.Through the an empress, it is steady to press the machine change into the stable direct current electric voltage exportation to the unsteady direct current electric voltage again. The main adoption in this design is steady to press the slice constitutes to gather steady to press the electric circuit, passing to change to press, commutating, the wave steady ran over the distance an alternate current, change into the stable direct current, and realizes the electric voltage can be adjustable in the 6-13 Vs.Key words: LM317; steady press; change to press引言可以说，有电器的地方就有电源。

_新疆大学课程设计报告所属院系：电气工程学院专业：自动化课程名称：电子技术基础A设计题目：直流稳压电源的设计班级：自动化091学生姓名：xx x学生学号：2009xxxxxxx指导老师: xxxx完成日期：2011.7.7直流稳压电源的设计直流稳压电源的设计要求是比较基本的设计，设计要求电源输出三档可调直流电压。

设计中包括电源变压器、整流电路、滤波电路、稳压电路四个部分。

通过四部分的组合将220V交流电压转变为设计要求直流电压。

并且用仿真软件进行仿真分析。

一、设计方案1．拟定系统方案框图直流稳压电源由四部分组成。

四部分分别为:电源变压器,整流电路,滤波电路,稳压电路。

系统方框图如下图1。

图1 稳压电源的系统组成框图图2 直流稳压电源的方框图采用LM7812和LM7912固定式三端稳压器共同组成稳压电路。

固定式三端稳压器LM7812和LM7912组装电路可对称输出±12v,其电路图如图所示。

该电路的特点是它们共用一组整流、滤波电路，且有共同的公共端，可以同时输出正、负电压，使用十分方便。

图3直流稳压电源电路二、单元电路的设计和计算1.单元电路的设计1.1．电源变压器图4 电源变压器电源变压器T的作用是将电网220V的交流电压变换成整流滤波电路所需要的交流电压Ui。

变压器副边与原边的功率比为P2/ P1=η。

电源变压器的功能是功率传送、电压变换和绝缘隔离，作为一种主要的软磁电磁元件，在电源技术中和电力电子技术中得到广泛的应用。

根据传送功率的大小，电源变压器可以分为几档：10kVA以上为大功率，10kVA～0.5kVA为中功率，0.5kVA～25VA为小功率，25VA以下为微功率。

如图4电源变压器将220V，50HZ交流电压降压后输出到副边，变成整流电路要求的交流电压值，然后通过整流电路将交流电压变成动脉的直流电压。

得到的电源变压器的工作波形如图5。

图5 电源变压器输出波形1.2 整流电路的设计整流电路的任务是将交流电变换成直流电。

直流稳压电压设计毕业设计1. 研究背景直流稳压电源是电子设备中常用的一种电源。

在实际应用中，各种电子设备对于电压的要求不同，有些设备对电压的稳定性要求较高，因此需要使用稳压电源来提供稳定的直流电压。

直流稳压电源可以实现对输入电压进行调节、滤波和稳定输出，以保证供电设备正常运行。

本毕业设计旨在设计一种直流稳压电源，通过对不同的输入电压进行调节和控制，实现对输出直流电压的精确控制和稳定性。

2. 设计目标本毕业设计的设计目标如下：1.设计一种能够将输入直流电压调节为指定输出直流电压的稳压电源。

2.实现对输出直流电压的精确控制，使其在负载变化时能够保持较好的稳定性。

3.实现过载保护功能，当负载过大时能够自动切断输出以保护设备。

4.具备过温保护功能，当温度超过一定阈值时能够自动停止工作以避免损坏。

5.设计简洁、可靠，成本低廉。

3. 设计原理直流稳压电源的设计原理主要包括输入电压调节、滤波、稳定输出和保护措施。

3.1 输入电压调节输入电压调节主要通过使用变压器和整流电路来实现。

变压器可以将输入交流电压转换为所需的直流电压，而整流电路则可以将交流电信号转换为直流信号。

3.2 滤波滤波是为了去除输入信号中的纹波成分，使得输出信号更加平滑稳定。

常见的滤波方式包括使用电容器和电感器等元件来进行滤波。

3.3 稳定输出稳定输出主要通过使用稳压器件来实现。

常见的稳压器件有三端稳压器、集成稳压芯片等，它们能够根据输入和输出之间的差异自动调节，使得输出电压保持在设定值附近。

3.4 过载保护过载保护是为了防止负载过大时对设备造成损坏。

常见的过载保护方式包括使用过流保险丝、过流保护电路等，当负载电流超过设定值时能够自动切断输出，以避免设备受损。

3.5 过温保护过温保护是为了防止设备因温度过高而损坏。

常见的过温保护方式包括使用温度传感器和控制电路等，当温度超过设定阈值时能够自动停止工作，以避免设备受损。

4. 设计步骤本毕业设计的设计步骤如下：1.确定设计指标和要求，包括输入电压范围、输出电压范围、输出电流要求等。

基于单片机的数控直流稳压电源设计一、概述随着科技的飞速发展，电子设备在我们的日常生活和工业生产中扮演着越来越重要的角色。

这些设备的稳定运行离不开一个关键的组件——电源。

在各种电源类型中，直流稳压电源因其输出电压稳定、负载调整率好、效率高等优点，被广泛应用于各种电子设备和精密仪器中。

传统的直流稳压电源通常采用模拟电路设计，但这种方法存在着电路复杂、稳定性差、调整困难等问题。

为了解决这些问题，本文提出了一种基于单片机的数控直流稳压电源设计方案。

本设计采用单片机作为控制核心，通过编程实现对电源输出电压的精确控制和调整。

相比于传统的模拟电路设计，基于单片机的数控直流稳压电源具有以下优点：单片机具有强大的计算和处理能力，能够实现复杂的控制算法，从而提高电源的稳定性和精度单片机可以通过软件编程实现各种功能，具有很强的灵活性和可扩展性单片机的使用可以大大简化电路设计，降低成本，提高系统的可靠性。

本文将详细介绍基于单片机的数控直流稳压电源的设计原理、硬件电路和软件程序。

我们将介绍电源的设计原理和基本组成，包括单片机控制模块、电源模块、显示模块等我们将详细介绍硬件电路的设计和实现，包括电源电路、单片机接口电路、显示电路等我们将介绍软件程序的设计和实现，包括主程序、控制算法、显示程序等。

1. 数控直流稳压电源的应用背景与意义随着科技的快速发展，电力电子技术广泛应用于各个行业和领域，直流稳压电源作为其中的关键组成部分，其性能的稳定性和可靠性直接影响着整个系统的运行效果。

传统的直流稳压电源多采用模拟电路实现，其调节精度、稳定性以及智能化程度相对较低，难以满足现代电子设备对电源的高性能要求。

开发一种高性能、智能化的数控直流稳压电源具有重要意义。

数控直流稳压电源通过引入单片机控制技术，实现了对电源输出电压和电流的精确控制。

它可以根据实际需求，通过编程灵活调整输出电压和电流的大小，提高了电源的适应性和灵活性。

同时，数控直流稳压电源还具备过流、过压、过热等多重保护功能，有效提高了电源的安全性和可靠性。

广州航海高等专科学校毕业设计报告（论文）直流稳定电源所在院系航海系专业名称通信技术设计（论文）作者谢班级通信072学号2007105233指导教师萧锦标完成时间2010年4月26日摘要随着现代电子技术的高速的发展，对电源的要求越来越高了，需要我们对电源有进一步的了解。

直流稳压电源是电子技术领域不可缺少的设备，常见的直流稳压电源，大都采用串联式反馈式稳压原理，通过调整输出端取样电阻支路中的电位器来调整输出电压。

由于电位器阻值变化的非线性和调整范围窄，使普通直流稳压电源难以实现输出电压的精确调整。

在电源的众多类型中，直流稳定电源应用最为广泛，它与国民经济各个部门息息相关，特别是在实验室、IT业、采矿、小型电器等领域中应用更为广泛。

本设计电路由四个模块组成：稳压电源，稳流电源，DC－DC变换器.，稳压电源采用两级稳压电路，前级为DC－DC开关电源，后级为线性稳压电路，为进一步提高效率，两级间采用了恒压差控制技术。

.稳流电源采用运放构成.，并做适当的改进。

DC-DC变换器采用了两片PFM控制芯片MAX770来实现，使输出电压提高到+100V，输出电流最大可以达到100mA．电压调整，负载调整率及纹波电压均优于指标要求。

关键词：稳压稳流 DC－DC变换目录摘要 (1)绪论 (3)正文部分................................................ 错误！未定义书签。

一、设计思路 (3)1.1各种设计方案比较二、直流稳压电源电路的实现 (6)2.1直流稳压电源方框图 (6)2.2 DC-DC转换电路模块 (7)2.3线性稳压电路模块 (8)2.4 恒压差控制模块 (9)三、稳流电源部分3.1电路图 (10)3.2参数计算 (10)四、DC-DC变换器部分 (11)4.1电路图 (11)4.2参数计算 (12)五、总图及其说明 (13)六、调试方法与电路的误差分析 (14)七.结束语 (14)致谢 (14)参考文献 (15)附录 (15)绪论当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都有一个共同的电路--电源电路。

什么是直流电源如何设计一个稳定的直流电源直流电源是指电流方向始终保持不变的电源。

相对于交流电源而言，直流电源在一些特定的应用领域中具有独特的优势。

本文将介绍直流电源的基本概念和设计要点，以及如何设计一个稳定的直流电源。

一、直流电源的基本概念直流电源是指输出电流方向始终保持不变的电源。

直流电源可以为电子设备和电路提供稳定的直流电压，使其能够正常工作。

直流电源需要将交流电转换成直流电，并对输出电流进行调整和稳定。

直流电源通常由以下几个主要部分组成：1. 变压器：用于将输入的交流电压转换成适合电源的电压。

2. 整流器：用于将交流电转换成脉冲状的直流电。

3. 滤波器：用于对脉冲状的直流电进行平滑，去除其中的纹波。

4. 稳压器：用于对输出电压进行稳定控制，以保证输出的直流电压不受负载变化和输入电压波动的影响。

二、设计稳定的直流电源的要点设计一个稳定的直流电源需要考虑以下几个要点：1. 电源稳定性：直流电源的稳定性是指输出电压的波动范围。

为了保证稳定的输出电压，应选择高质量的电源元件，如稳压器、滤波电容等。

2. 输入电压范围：直流电源需要适应不同的输入电压范围，特别是在电网电压波动较大的地区。

应考虑采用变压器或者稳压器来适应不同的输入电压。

3. 电流输出能力：根据需要提供足够的电流输出能力，以保证电源能够满足负载的要求。

同时，还需要考虑负载的变化范围，确保电源在负载变化时能够自动调整输出电流。

4. 短路保护：直流电源需要具备短路保护功能，一旦负载发生短路或过载情况，电源能够自动切断输出，以保护负载和电源本身的安全。

5. 过热保护：为了防止电源过热损坏，应考虑在电源中增加过热保护电路，以便在温度过高时自动切断输出电流。

6. 输出电压调节：直流电源应具备输出电压调节功能，以适应不同负载对电压要求的变化。

7. 过电压保护：为了保护负载设备免受过高的输出电压损害，直流电源应设置过电压保护电路，及时切断输出。

三、直流电源设计示例以一个12V稳定的直流电源设计为例进行说明。

直流稳压电源课程设计任务书一、设计任务及要求1．设计任务设计一直流稳压电源，满足：（1）当输入电压在220V交流时，输出直流电压为6－９V；（2）输出纹波电压不大于5mv，稳压系数<=0.01；（3）具有短路保护功能；（4）最大输出电流为：Imax=0.8A2．要求通过设计学会；（1）如何选择变压器、整流二极管、滤波电容及调整三极管或集成稳压块；（2）合理选择电路结构，并完成全电路元器件参数设计、绘制电路图；（3）短路保护实现方法（4）掌握直流稳压电源的调试及主要技术指标的测试方法（5）撰写设计报告。

3．设计注意：（1）电源变压器、整流二极管、滤波电容、调整三极管或集成稳压块等元件只做选择性设计；（2）完成全电路元器件参数设计、绘制出整体电路图；（3）撰写设计报告要符合下列格式并按时上交，逾期将延与下届。

二、书写要求三、上交时间要求上交书面及电子稿发至邮箱：wanhua@撰写设计报告格式：（仅供参考，不要全部抄龚）见附录一集成直流稳压电源的设计与制作姓名1 绪言随着半导体工艺的发展，稳压电路也制成了集成器件。

由于集成稳压器具有体积小，外接线路简单、使用方便、工作可靠和通用性等优点，因此在各种电子设备中应用十分普遍，基本上取代了由分立元件构成的稳压电路。

集成稳压器的种类很多，应根据设备对直流电源的要求来进行选择。

对于大多数电子仪器、设备和电子电路来说，通常是选用串联线性集成稳压器。

而在这种类型的器件中，又以三端式稳压器应用最为广泛。

2 设计要求1.初始条件：（1）集成稳压器选用LM317与LM337或其他芯片，性能参数和引脚排列请查阅集成稳压器手册。

（2）电源变压器为双15Ｖ／25Ｗ。

（3）其参考电路之一如图1所示图1 ±1.25V-±15V连续可调直流稳压器参考电路原理图2.主要性能指标：（1）输出电压Vo：±1.25 - ±12V连续可调。

（2）最大输出电流Iomax=800mA（3）纹波电压ΔVop-p≤5mV（4）稳压系数Sv≥3X10-33.设计要求：（1）依据已知设计条件确定电路形式。

高效直流稳定电源的设计【摘要】本设计采用单片机MSP430F149作为系统的控制核心，制作了一个可稳定输出电流或电压的直流稳定电源。

设计可分为四个模块：BUCK DC/DC 变换器模块、键盘模块、显示模块和系统控制模块。

文中主要讨论本设计的总体设计思路、系统组成和设计实现。

【关键词】键盘控制;单片机;BUCK DC-DC变换器;TL494一、设计思路本设计要求设计并制作直流变换为直流的稳定电源。

在输入为13～16V条件下，通过TL494转换电路输出稳定可调电压作为稳压源、稳流源的电源。

通过键盘预设一个电压值，经TLV5618转换为模拟信号送入稳压电路。

通过TLC2543读取输出的模拟电压、电流信号送给单片机处理，再将数字显示在液晶中。

考虑到本次设计是比较小的手工制作电路，控制芯片采用TL494芯片、显示方式选择采用lcd12864显示、控制模块采用以MSP430f149为核心的单片机系统来控制12位TLV5618数据的输入和12位TLC2543数据的输出，在将其转换成的模拟量或数字量输出的同时单片机把输入输出的值送液晶显示。

二、设计实现TPS5430将电压降为5V，为各器件提供电源，DA芯片TLV5618使用两路通道，一路为电流设定值，一路为电压设定值，即可通过单片机实现电压、电流的步进调整。

开关电源由TL494和buck降压斩波电路组成，实现稳定电压、电流的输出。

AD芯片是TLC2543是高速12位模数转换器，将电压电流信号返回给单片机，便于在液晶上显示。

1.BUCK降压斩波电路的电路工作原理BUCK降压斩波电路的工作原理如图1所示。

V的栅射电压波形，在t=0时刻驱动V导通，电源E向负载供电，负载电压=E，负载电流按指数曲线上升。

当t=时刻，控制V关断，负载电流经二极管VD续流，负载电压近似为零，负载电流呈指数曲线下降。

为了使负载电流连续且脉动小，通常串接L值很大的电感。

至一个周期T结束，再驱动V导通，重复上一周期的过程。

直流稳压电源设计摘要21世纪的我们正在处于蓬勃发展的信息时代，在此，越来越多的电气、电子设备涌现在市场的各个角落，于是必不可少的能源供应部件需求日益增加，而且对电源的功能、稳定性等各项指标也提出了更高的要求。

对电源的研究和开发已经成为新技术、新设备开发的重要环节，在推动科技发展中起着重要作用。

本实验设计有三个电路模块构成：稳压电源、稳流电源、DC-DC变换器。

一律采用仿真技术设计调试。

依上述顺序，每个模块的输入即为前一模块的输出，而稳压电源的输入为市电220v\50Hz。

其中稳定电源的设计要满足在输入电压220V、50Hz、电压变化围＋15%～－20%条件下．输出电压可调围为+9V～+12V，最大输出电流为 1.5A，电压调整率≤0.2%（输入电压220V变化围＋15%～－20%下，空载到满载），负载调整率≤1%（最低输入电压下，满载），纹波电压（峰-峰值）≤5mV（最低输入电压下，满载），效率≥40%（输出电压9V、输入电压220V下，满载），具有过流及短路保护功能。

电流设计要满足在输入电压固定为＋12V的条件下，输出电流：4～20mA 可调，负载调整率≤1%（输入电压＋12V、负载电阻由200Ω～300Ω变化时，输出电流为20mA时的相对变化率）。

DC-DC变换器设计要求要满足在输入电压为+9V～+12V条件下，输出电压为+100V，输出电流为10mA，电压调整率≤1%（输入电压变化围+9V～+12V），负载调整率≤1%（输入电压+12V下，空载到满载），纹波电压（峰-峰值）≤100mV （输入电压+9V下，满载）。

关键词：稳压电源电路设计仿真调试数据整理目录1、原理电路的设计 (2)1.1直流稳压电源电路设计 (2)1.2 直流稳流电源电路设计 (5)1.3 DC-DC转换电路设计 (8)1.4电路图与主要工作原理 (10)1.5主要参数的选择与计算 (10)2、仿真、调试过程 (11)2.1电路实物的安装与调试 (11)2.2DC-DC转换器的仿真与参数分 (12)2.3针对问题的调试 (13)3、数据整理及最终分析及遇到的问题 (14)4、元器件清单 (16)5、主要参考文献 (17)1、原理电路的设计1.1直流稳压电源电路设计在本设计中电路都是采用模块设计思想.因此,对电路进行分析、论证都以模块来进行的。

课程设计任务书半导体直流稳压电源的设计和测试（一）设计目的1、学习直流稳压电源的设计方法；2、研究直流稳压电源的设计方案；3、掌握直流稳压电源的稳压系数和内阻测试方法；（二）设计要求和技术指标1、技术指标：要求电源输出电压为±12V（或±9V /±5V），输入电压为交流220V，最大输出电流为Iomax =500mA，纹波电压△VOP-P≤5mV，稳压系数Sr≤5%。

2、设计基本要求（1）设计一个能输出±12V/±9V/±5V的直流稳压电源；（2）拟定设计步骤和测试方案；（3）根据设计要求和技术指标设计好电路，选好元件及参数；（4）要求绘出原理图，并用Protel画出印制板图；（5）在万能板或面包板或PCB板上制作一台直流稳压电源；（6）测量直流稳压电源的内阻；（7）测量直流稳压电源的稳压系数、纹波电压；（8）撰写设计报告。

3、设计扩展要求（1）能显示电源输出电压值，00.0-12.0V；(2) 要求有短路过载保护。

（三）设计提示1、设计电路框图如图所示稳压电路若使用分离元件要有取样、放大、比较和调整四个环节，晶体管选用3DD或3DG等型号；若用集成电路选78XX和79XX稳压器。

测量稳压系数：在负载电流为最大时，分别测得输入交流比220V增大和减小10%的输出Δvo，并将其中最大一个代入公式计算Sr，当负载不变时，Sr=ΔVoVI/ΔVI VO。

测量内阻：在输入交流为220V，分别测得负载电流为0及最大值时的ΔVo，ro=ΔVO/ΔIL。

纹波电压测量：叠加在输出电压上的交流分量，一般为mV级。

可将其放大后，用示波器观测其峰－峰值△VOP-P ；用可用交流毫伏表测量其有效值△VO，由于纹波电压不是正弦波，所以用有效值衡量存在一定误差。

2、实验仪器设备自耦变压器一台、数字万用表、交流毫伏表、面包板或万能板、智能电工实验台、示波器3、设计用主要器件变压器、整流二极管、集成稳压器（7812/7912/7809/7909/7805/7905）、电容、电阻若干3、参考书《电工学》电子工业出版社；《晶体管直流稳压电源》辽宁科技出版社；《电子线路设计·实验·测试》华中科技大学出版社《模拟电子技术基础》高等教育出版社（四）设计报告要求1、选定设计方案；2、拟出设计步骤，画出电路，分析并计算主要元件参数值；3、列出测试数据表格。

直流稳压电源设计课 程 设 计 任 务 书题 目 直流稳压电源设计（写自己的）一、 设计的目的 电源技术是一门很重要的技术，服务于各行各业。

直流稳压电源是电子技术中常用的仪器设备之一，广泛应用于教学、科研等领域，是电子科技人员及电路开发部门进行实验操作和科学研究不可缺少的电子仪器。

整个电源系统是由变压、整流、滤波、稳压四部分组成。

家用电器和其它各类电子设备都需要电压稳定的直流电源供电，但实际生活中是由220V 的交流电网供电，这就需要通过电源系统将交流电转换成低电压直流电。

（写自己的）二、设计的内容及要求1) 输入电压为220V AC ，输出为直流电压2) 输出电压可调：Uo=+3V ～+9V ；最大输出电流：Iomax=800mA ；输出电压变化量：ΔVop_p ≤5mV ；4. 稳压系数：S V ≤3103-⨯3) 学会直流稳压电源的设计方法和性能指标测试方法4) 培养实践技能，提高分析和解决实际问题的能力（写自己的）三、指导教师评语四、成 绩指导教师 (签章)2017 年 06 月 16 日承诺本人郑重承诺：所呈交的设计（论文）是本人在导师的指导下独立进行设计（研究）所取得的成果，除文中特别加以标注引用的内容外，本文不包含任何其他个人或集体已经发表或撰写的设计（研究）成果。

对本设计（研究）做出贡献的个人和集体，均已在文中以明确方式标明。

如被发现设计（论文）中存在抄袭、造假等学术不端行为，本人愿承担一切后果。

学生签名：摘要在电子电路及电子设备中，通常都需要电压稳定的直流电源供电。

本文实现了串联反馈调整型稳压电源的设计，依据功能划分，文中论述了组成该稳压电源的各个部分。

最后给出了总原理图及元器件清单，对整体电路用multisim软件进行了仿真分析。

结果表明，该稳压电源电路能够达到预期目的，结构比较简单，有较高的精度，是一种比较实用的电路，具有较高的实用价值。

关键词：直流稳压电源；串联反馈；保护电路撰写说明：摘要要简明扼要，写大概100～200字，3-8个关键词。

直流稳定电源（D题）设计报告摘要:本设计采用单片机AT89C52作为系统的控制核心,制作了一个可稳定输出电流或电压的直流稳定电源。

设计可分为七个模块：电源模块、稳压源模块、稳流源模块、DC-DC变换器模块、键盘模块、显示模块和系统控制模块。

稳压电源采用串联反馈式稳压电路，主要由三端式集成稳压器LM317和运算放大器LM324构成。

稳压电源和负载构成恒流源，并通过程序控制稳压源与稳流源电路之间的转换。

DC-DC变换器采用双管自激谐振式振荡电路，稳压电源输出的小电压经DC-DC变换器输出较大的直流电压。

本设计可实现电压预置，数码显示输出电压和电流，输出可步进（加、减）调节，恒压和恒流电路切换等功能。

此外，A/D可将数据反馈一次对误差进行校正，稳压电路具有过热和过流保护功能，当电路出现故障时可自动恢复。

关键字：键盘控制，单片机，稳压源，稳流源，DC-DC变换器A Constant Direct Current Electrical SourceAbstract: A DC source, which uses a micro-control unit (MCU) AT89C52 as its kernel unit, is designed for supplying constant voltage or constant current. The system is consist of a center control unit, a power supply, a constant voltage source, a constant current source, a keyboard input unit, a digital display unit, and a DC-DC unit. A constant voltage unit is composed of feedback constant voltage circuit in series by integrated chip LM317 and a integrated operator LM324.A constant current source is implemented by a constant voltage source and a sampling resistor, and the output of current or voltage is chosen by a relevant program. The DC-DC converter is realized by a double-tube self-excitation oscillating circuit. The output can be predefined by MCU keyboard, changed in step and displayed in digital by LED. Moreover, it can be protected from damage of over-heat and over-burden, and can be resumed automatically from ill-work.Key words：keyboard control, micro chip controller, constant voltage source, constant current source, DC－DC converter目录引言-------------------------------------------------------------- 3 1．系统设计----------------------------------------------------31.1 设计任务及要求---------------------------------------------31.2 总体设计方案-----------------------------------------------41.2.1 设计思路----------------------------------------------41.2.2 方案论证与比较----------------------------------------41.2.3 系统组成----------------------------------------------82.设计实现--------------------------------------------92.1 单元电路设计------------------------------------------------92.1.1 显示控制模块电路设计----------------- ----------------92.1.2 电源电路设计----------------------------------------- 102.1.3 稳压电源电路设计------------------------------------- 122.1.4 稳流电源电路设计------------------------------------- 122.1.5 DC-DC变换器电路设计---------------------------------- 132.2．软件设计-------------------------------------------142.2.1 键盘显示部分程序的设计------------------------------- 142.2.2 单片机控制A/D、D/A转换程序的设计---------------------162.2.3系统主程序流程图--------------------------------------17 3．系统测试-----------------------------------------------------173.1 测试仪器-------------------------------------------------- 173.2 指标测试及测量结果---------------------------------------- 183.2.1 稳压电源各项指标测试-------------------------------- 183.2.2 稳流电源各项指标测试-------------------------------- 183.2.3 DC-DC变换器各项指标测试----------------------------- 19 4．结论--------------------------------------------- 19参考文献------------------------------------------------------- 20 附录1 元器件明细表----------------------------------------------- 20 附录2 程序清单--------------------------------------------------- 21引言直流稳定电源按习惯可分为化学电源,线性稳定电源和开关型稳定电源。
