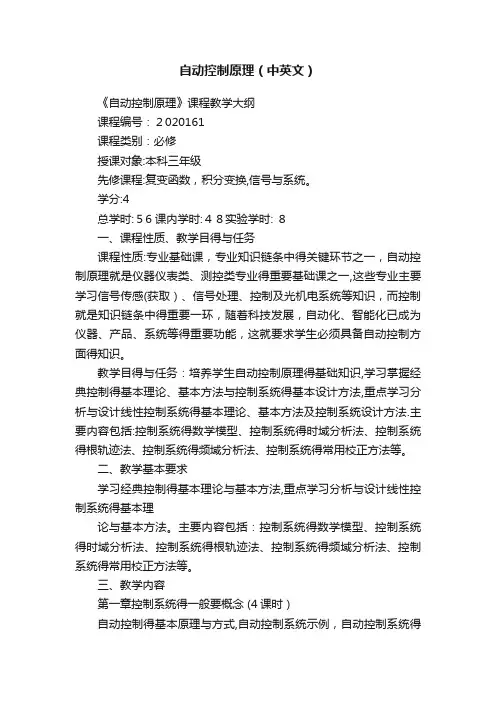

自动控制原理（中英文）《自动控制原理》课程教学大纲课程编号：２020161课程类别：必修授课对象:本科三年级先修课程:复变函数，积分变换,信号与系统。
学分:4总学时:５6 课内学时:４８实验学时: ８一、课程性质、教学目得与任务课程性质:专业基础课，专业知识链条中得关键环节之一，自动控制原理就是仪器仪表类、测控类专业得重要基础课之一,这些专业主要学习信号传感(获取）、信号处理、控制及光机电系统等知识，而控制就是知识链条中得重要一环，随着科技发展，自动化、智能化已成为仪器、产品、系统等得重要功能，这就要求学生必须具备自动控制方面得知识。
教学目得与任务：培养学生自动控制原理得基础知识,学习掌握经典控制得基本理论、基本方法与控制系统得基本设计方法,重点学习分析与设计线性控制系统得基本理论、基本方法及控制系统设计方法.主要内容包括:控制系统得数学模型、控制系统得时域分析法、控制系统得根轨迹法、控制系统得频域分析法、控制系统得常用校正方法等。
二、教学基本要求学习经典控制得基本理论与基本方法,重点学习分析与设计线性控制系统得基本理论与基本方法。
主要内容包括：控制系统得数学模型、控制系统得时域分析法、控制系统得根轨迹法、控制系统得频域分析法、控制系统得常用校正方法等。
三、教学内容第一章控制系统得一般要概念 (4课时）自动控制得基本原理与方式,自动控制系统示例，自动控制系统得分类，对自动控制系统得基本要求1、基本概念;2、反馈系统基本组成；3、基本控制方式；4、控制系统分类:开环、闭环、复合控制;第二章控制系统得数学模型 (8课时）控制系统得时域数学模型,拉普拉斯变换，控制系统得复域数学模型，控制系统得状态空间模型,控制系统得结构图与信号流图２－１时域模型、微分方程表示方法;2－2 复域模型1、传递函数得定义与性质;2、传递函数得零、极点表示，开环增益、根轨迹增益等;3、典型环节得传递函数（比例、惯性、微分、积分、振荡）；2－3 控制系统得结构图与信号流图1、结构图得等效变换与化简2、信号流图组成与性质A．性质、术语（理解）B。
北航自动控制原理课件第一章至第四章
2-5 系统的脉冲响应函数 2-6 典型反馈系统传递函数
返回主目录
北京航空航天大学
基本要求 1.了解建立系统动态微分方程的一般方法。 2.熟悉拉氏变换的基本法则及典型函数的拉 氏变换形式。
3.掌握用拉氏变换求解微分方程的方法。
4.掌握传递函数的概念及性质。 5.掌握典型环节的传递函数形式。
北京航空航天大学
下面根据不同的信号源来分析自动控制的几种基本控制方式
• 开环控制 –按给定值操纵的开环控制 –按干扰补偿的开环控制 • 按偏差调节的闭环控制 • 复合控制
一、按给定值操纵的开环控制
•开环控制——系统的输出端与输入端之间不存在反馈 回路，输出量对系统的控制作用没有影响。
干扰 给定值
计算
执行
受控对象
北京航空航天大学
a 若 r (t ) ar ( ) 时， 为实数，则方程解 1 为 c(t ) ac1 (t ) ，这就是齐次性。
上述结果表明，两个外作用同时加于系统产生 的响应等于各个外作用单独作用于系统产生的响 应之和，而且外作用增强若干倍，系统响应也增 强若干倍，这就是叠加原理。
北京航空航天大学
返回子目录
6.掌握由系统微分方程组建立动态结构图的方 法。 7.掌握用动态结构图等效变换求传递函数和用 梅森公式求传递函数的方法。 8.掌握系统的开环传递函数、闭环传递函数， 对参考输入和对干扰的系统闭环传递函数及误 差传递函数的概念。
北京航空航天大学
分析和设计任何一个控制系统，首要任务是 建立系统的数学模型。 系统的数学模型是描述系统输入、输出变量 以及内部各变量之间关系的数学表达式。 建立数学模型的方法分为解析法和实验法
北京航空航天大学

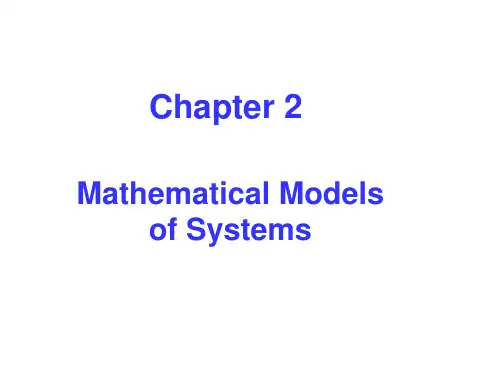

2-1控制系统微分方程的建立
返回主目录
北京航空航天大学
基本要求 1.了解建立系统动态微分方程的一般方法。 2.熟悉拉氏变换的基本法则及典型函数的拉 氏变换形式。
3.掌握用拉氏变换求解微分方程的方法。
4.掌握传递函数的概念及性质。 5.掌握典型环节的传递函数形式。
北京航空航天大学
下面根据不同的信号源来分析自动控制的几种基本控制方式
• 开环控制 –按给定值操纵的开环控制 –按干扰补偿的开环控制 • 按偏差调节的闭环控制 • 复合控制
一、按给定值操纵的开环控制
•开环控制——系统的输出端与输入端之间不存在反馈 回路，输出量对系统的控制作用没有影响。
干扰 给定值
计算
执行
受控对象
北京航空航天大学
a 若 r (t ) ar ( ) 时， 为实数，则方程解 1 为 c(t ) ac1 (t ) ，这就是齐次性。
上述结果表明，两个外作用同时加于系统产生 的响应等于各个外作用单独作用于系统产生的响 应之和，而且外作用增强若干倍，系统响应也增 强若干倍，这就是叠加原理。
北京航空航天大学
返回子目录
6.掌握由系统微分方程组建立动态结构图的方 法。 7.掌握用动态结构图等效变换求传递函数和用 梅森公式求传递函数的方法。 8.掌握系统的开环传递函数、闭环传递函数， 对参考输入和对干扰的系统闭环传递函数及误 差传递函数的概念。
北京航空航天大学
分析和设计任何一个控制系统，首要任务是 建立系统的数学模型。 系统的数学模型是描述系统输入、输出变量 以及内部各变量之间关系的数学表达式。 建立数学模型的方法分为解析法和实验法
北京航空航天大学
2-1控制系统微分方程的建立
自控原理英文版分析
Desired temperature
thermometer
operator
gas
valve
air
furnace
mixer

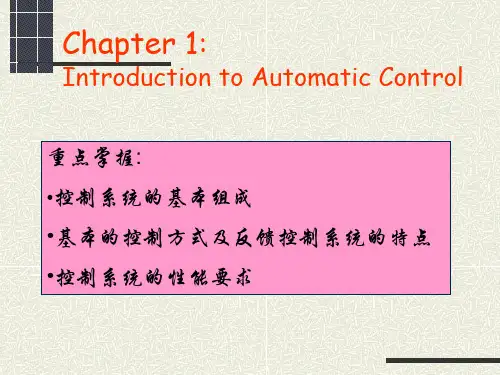

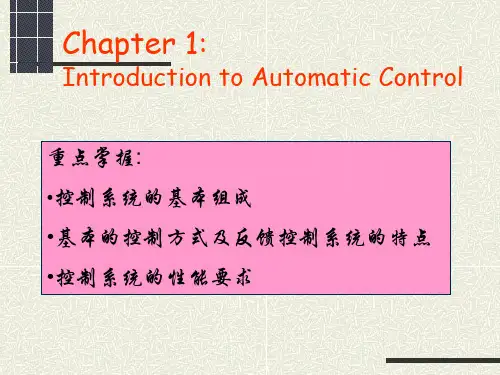

1-3 What is an automatic control system?
Definition of automatic control system
A control system without people involved is called automatic control system.
2. According to whether the system is satisfied the superposition principle
Linear Systems versus Nonlinear System
A linear system satisfies the properties of superposition and Homogeneity: (Principle of Superposition).
1-3 What is an automatic control system?
water level automatic control system
1-4 types and Basic components of control systems.
1. According to the form of given signal Regulator Systems versus Servo Systems (恒值系 统和随动系统）
Open-loop system, closed-loop system (feedback control systems), Compound Control systems
北京航空航天大学自动控制基础知识

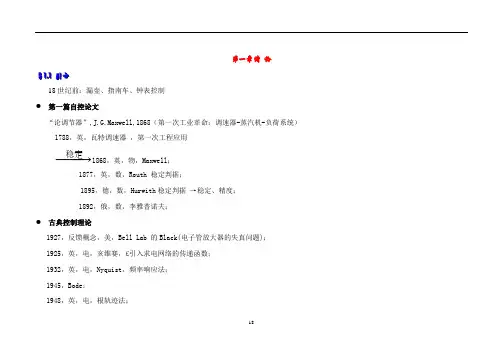

第一章 绪 论§§11..11 引引言言18世纪前：漏壶、指南车、钟表控制 ● 第一篇自控论文“论调节器”,J.G.Maxwell,1868（第一次工业革命：调速器-蒸汽机-负荷系统） 1788，英，瓦特调速器 ，第一次工程应用−−−→−稳定1868，英，物，Maxwell ；1877，英，数，Routh 稳定判据；1895，德，数，Hurwith 稳定判据 →稳定、精度； 1892，俄，数，李雅普诺夫；● 古典控制理论1927，反馈概念，美，Bell Lab 的Black(电子管放大器的失真问题)； 1925，英，电，亥维赛，£引入求电网络的传递函数； 1932，英，电，Nyquist ，频率响应法； 1945，Bode ；1948，英，电，根轨迹法；1945，战后出版禁令撤销，经典控制著作：45，维纳反馈→一切控制系统，48，《控制论》； 1951，齐普金，脉冲系统的分析设计；1952，美，哥伦比亚，拉加齐尼，采样系统的分析和设计；⎩⎨⎧ 48R.Evans,19. W : 19451932 Nyquist :根轨迹法第二次世界大战，通信年，，年，，频率响应法Bode 缺陷:（1）只能用试探法设计系统，非最佳（根据经验设计-分析系统-重新设计直至满意） （2）只适于线性定常，单变量系统 现代控制理论（50年代）⎪⎪⎩⎪⎪⎨⎧系统辨识理论最优控制理论滤波）最佳滤波理论（论线性系统的状态空间理Kalman 分支：自适应控制、非线性、时变系统、分布参数、大系统、随机控制、分散控制、智能控制、混沌控制，…… 用于工控时的缺陷：（1）工业对象难以得到准确的数学模型；（2）性能指标难以用明显的数字形式表示； （3）设计的控制器]往往过于复杂，甚至不可实现——70年代 Rosenbrock 单变量频域法→多变量频域法→传统法70年代末，鲁棒性，解决参数不确定性系统的设计问题。

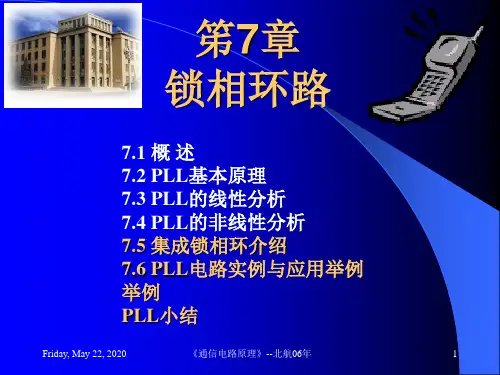

北航通信电路原理课件ch074
▪数字锁相环路有如下特点：
1、全部或部分采用数字电路。受干扰的影响比模拟电路小， 使工作的可靠性提高。
2、易于采用大规模集成电路。
3、在全数字锁相环路中，时钟源通常不直接受控，这将有 利于提高环路的性能。
4、应用全数字锁相环路，在一定范围内可以消除类似于模 拟锁相环路中压控振荡器控制特性的非线性、环路滤波器 传输函数的不稳定等的影响，从而改善锁相环路的性能。
7.5.4 数字锁相环（续1）
▪线性环 linear PLL（LPLL）：
•线性环LPLL是由线性元件构成的；
•鉴相器PD是四象限模拟相乘器；
•环路滤波器可采用passive lead-lag filter（Passive LL）， active lead-lag filter（Active LL）或 active PI filter （Active PI）；
Friday, May 22, 2020
《通信电路原理》--北航06年
11
7.6.2 窄带跟踪滤波器--载波跟踪环（续2）
（3）跟踪滤波器的频率特性
Friday, May 22, 2020
《通信电路原理》--北航06年
12
7.6.3 用作相干解调器中的载波恢复电路
▪对于数字调相信号，相干解调是最佳解调方式。
Vom cos[ot o (t)] (o i0 )
有： om im Hc ( j)
t
o (t) K 0 vp (t)dt
vp (t)
1 K
do (t)
dt
1 K
om cos(t )
1 K
im
Hc(
j)
cos(t
)
V' m
cos( t
1、全部或部分采用数字电路。受干扰的影响比模拟电路小， 使工作的可靠性提高。
2、易于采用大规模集成电路。
3、在全数字锁相环路中，时钟源通常不直接受控，这将有 利于提高环路的性能。
4、应用全数字锁相环路，在一定范围内可以消除类似于模 拟锁相环路中压控振荡器控制特性的非线性、环路滤波器 传输函数的不稳定等的影响，从而改善锁相环路的性能。
7.5.4 数字锁相环（续1）
▪线性环 linear PLL（LPLL）：
•线性环LPLL是由线性元件构成的；
•鉴相器PD是四象限模拟相乘器；
•环路滤波器可采用passive lead-lag filter（Passive LL）， active lead-lag filter（Active LL）或 active PI filter （Active PI）；
Friday, May 22, 2020
《通信电路原理》--北航06年
11
7.6.2 窄带跟踪滤波器--载波跟踪环（续2）
（3）跟踪滤波器的频率特性
Friday, May 22, 2020
《通信电路原理》--北航06年
12
7.6.3 用作相干解调器中的载波恢复电路
▪对于数字调相信号，相干解调是最佳解调方式。
Vom cos[ot o (t)] (o i0 )
有： om im Hc ( j)
t
o (t) K 0 vp (t)dt
vp (t)
1 K
do (t)
dt
1 K
om cos(t )
1 K
im
Hc(
j)
cos(t
)
V' m
cos( t
自控原理课件(英文版)分析
2. According to whether the system is satisfied the superposition principle
Linear Systems versus Nonlinear System
A linear system satisfies the properties of superposition and Homogeneity: (Principle of Superposition).
1-4 types and Basic components of control systems.
Example:
Desired output response (Command input)
Actuating device Controller
process plant
Output
1-4 types and Basic components of control systems.
Example: Water Level control system
Tank
Valve 1
Valve 2
Disturbance(valve 2)
Lever
Valve 1
Tank
1-4 types and Basic components of control systems.
Example: Temperature control system
Continuous Systems versus Discrete Systems 5. According to the number of I/O
SISO Systems versus MIMO Systems 6. According to the structure of the system
Linear Systems versus Nonlinear System
A linear system satisfies the properties of superposition and Homogeneity: (Principle of Superposition).
1-4 types and Basic components of control systems.
Example:
Desired output response (Command input)
Actuating device Controller
process plant
Output
1-4 types and Basic components of control systems.
Example: Water Level control system
Tank
Valve 1
Valve 2
Disturbance(valve 2)
Lever
Valve 1
Tank
1-4 types and Basic components of control systems.
Example: Temperature control system
Continuous Systems versus Discrete Systems 5. According to the number of I/O
SISO Systems versus MIMO Systems 6. According to the structure of the system

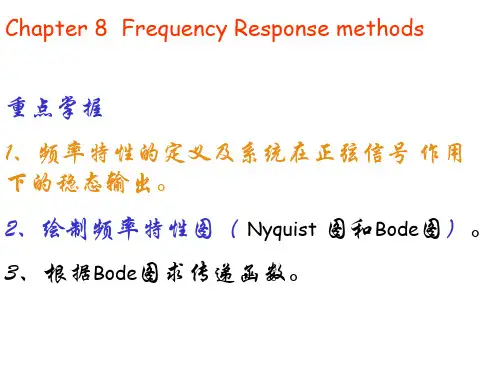

北航自控原理课件8(英文版)
