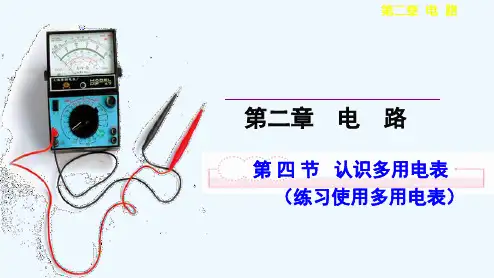

高中物理第二章电路第四节认识多用电表练习粤教选修3-1

精品基础教育教学资料，仅供参考，需要可下载使用！2.4 认识多用电表(15分钟48分)选择题(共8小题，每小题6分)1．用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的(＋)插孔，黑表笔插入多用电表的(－)插孔，则( )A．测电压时电流从红表笔流入多用电表，测电阻时电流从红表笔流出多用电表B．测电压时电流从红表笔流入多用电表，测电阻时电流从红表笔流入多用电表C．测电压时电流从红表笔流出多用电表，测电阻时电流从红表笔流出多用电表D．测电压时电流从红表笔流出多用电表，测电阻时电流从红表笔流入多用电表B[多用电表测电压时，红表笔接外部电源的正极，因此，电流应从红表笔流入多用电表，而多用电表测电阻时，红表笔接多用电表内部电源的负极，电流应从红表笔流入多用电表，故选项B正确．] 2．使用多用表的欧姆挡测导体电阻时，如果两手同时分别接触两表笔的金属杆，则造成测量值( ) A．比真实值大B．比真实值小C．与真实值相等D．可能比真实值大，也可能小B[两手同时接触两表笔金属杆时，相当于被测导体两端并联上一个电阻，即测量值变小．]3．(多选)关于多用电表上的欧姆刻度线，下列说法中正确的是( )A．零欧姆刻度线与零电流刻度线重合B．零欧姆刻度线与电流表满偏刻度线重合C．欧姆刻度线是不均匀的，欧姆值越大，刻度线越密D．欧姆刻度线是不均匀的，欧姆值越小，刻度线越密BC[电流的刻度线是均匀的，因为指针偏转的角度与电流成正比；而欧姆刻度线是不均匀的，因为待测电阻的阻值与电流并不成正比．欧姆刻度线的特点是，电阻的阻值越大，刻度线越密集，选项C正确．另外，在闭合电路中，电流为零时，电阻为无限大，电流最大时，电阻最小，故选项B正确．]4．有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1k ”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该( )A ．换用“×1 k ”挡，不必重新调整调零旋钮B ．换用“×10”挡，不必重新调整调零旋钮C ．换用“×1 k ”挡，必须重新调整调零旋钮D ．换用“×10”挡，必须重新调整调零旋钮D [某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，即读数较小，所选量程较大，应换用较小挡位，所以A 、C 错误．而换挡时必须重新调零，所以B 错误，D 正确．]5．(多选)关于欧姆表，下列说法正确的是( ) A ．欧姆表是根据闭合电路欧姆定律制成的B ．由于电流和电阻成反比，所以刻度盘上的刻度是均匀的C ．使用欧姆表时，选择好一定量程的欧姆挡后首先应该将两表笔短接，进行欧姆调零D ．当换用不同量程的欧姆挡去测量电阻时，可不进行欧姆调零 AC [欧姆表是根据闭合电路欧姆定律制成的，A 正确；因为I x ＝ER ＋r ＋R g ＋R x，所以I x 与R x 并不成反比关系，故刻度盘上的刻度不均匀，B 错误；使用欧姆表时，每换一次挡位都需重新进行欧姆调零，C 正确，D 错误．]6．某同学在探究规格为“6 V 3 W ”的小电珠伏安特性曲线实验中：在小电珠接入电路前，使用多用电表直接测量小电珠的电阻，则应将选择开关旋至的挡位是( )A ．直流电压10 VB ．直流电流5 mAC ．欧姆×100D ．欧姆×1D [由小电珠的规格可知其电阻R ＝U 2P ＝623 Ω＝12 Ω，故应将选择开关旋至欧姆挡“×1”，D 正确．]7．(多选)调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是( )A ．这个电阻值很小B．这个电阻值很大C．为了把电阻测得更准一些，应换用“×1”挡，重新调零后再测量D．为了把电阻测得更准一些，应换用“×100”挡，重新调零后再测量BD[表针偏角极小，说明欧姆表电路中的电流太小，待测电阻的阻值很大．应换用大倍率挡．若偏角太大应换小倍率挡．故应选B、D.]欧姆表是由表头、干电池和调零电阻等串联而成的．有关欧姆表的使用和连接，下列说法正确的是( )A．测电阻前要使红、黑表笔短接，调节调零电阻，使表头的指针指最左端B．红表笔与表内电池正极相接，黑表笔与表内电池负极相连接C．红表笔与表内电池负极相接，黑表笔与表内电池正极相连接D．测电阻时，表针偏转角度越大，待测电阻值越大C[测量电阻之前都要进行欧姆调零，使指针指最右端电阻为零处，所以A错误；由欧姆表内部结构可知B错误，C正确；测电阻时，表针偏转角度越大，说明通过表头的电流越大，待测电阻值越小，故D 错误．]8．晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏．如图2­4­10所示，是用多用电表欧姆挡(×10 Ω)测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是( )图2­4­10A．甲，a B．乙，aC．丙，b D．乙，bB[晶体二极管的正向电阻很小，而反向电阻很大．由甲、乙、丙测量结果可知，乙图二极管是好的，a端为正极，故B正确．][能力提升练](25分钟52分)一、选择题(共4小题，每小题6分)1．在电流表的改装实验中所用电流表G 的内阻为R g ，用它测量电压时，量程为U ；用它改装成较大量程的电流表后，内阻为R A ，量程为I ，这几个量的关系正确的是( )A.UI ＝R A <R g B.UI ＝R g <R A C.UI＝R g >R A D.UI<R A ＝R g A [电流表G 测电压时，量程为U ，即指满偏时电流表两端电压为U ；G 并联电阻后改装成较大量程的电流表，其内阻满足欧姆定律，故R A ＝U I ，由于并联关系R A <R g ，所以R A ＝UI<R g ，A 正确．]2．(多选)有一电流计，内阻R g ＝25 Ω，满偏电流I g ＝3 mA ，现对它进行改装，下列说法正确的是( ) A ．把它改装成量程为0.6 A 的电流表，需与它并联一个0.126 Ω的电阻 B ．把它改装成量程为0.6 A 的电流表，需与它串联一个0.126 Ω的电阻 C ．把它改装成量程为3 V 的电压表，需与它并联一个975 Ω的电阻 D ．把它改装成量程为3 V 的电压表，需与它串联一个975 Ω的电阻AD [A.把电流表改装成0.6 A 的电流表需要并联一个分流电阻，分流电阻阻值：R ＝I g R g I －I g＝0.003×250.6－0.003Ω＝0.126 Ω，故A 正确，B 错误；C.把电流表改装成3 V 的电压表需要串联分压电阻，串联电阻阻值：R ′＝U I g R g ＝30.003Ω－25 Ω＝975 Ω，故C 错误，D 正确．]3．用一个满偏电流为10 mA ，内阻为40 Ω的电流表，一个电动势为1.5 V 、内阻为1 Ω的干电池和一个可变电阻组装成一个欧姆表，可变电阻应选( )A ．0～20 ΩB ．0～50 ΩC ．0～100 ΩD ．0～200 ΩD [设当表头满偏时，接入的阻值为R x ，则 I g ＝ER g ＋r ＋R x所以R x ＝E I g －r －R g ＝(1.50.01－1－40) Ω＝109 Ω所以只能选D.]4.如图2­4­11所示为多用电表欧姆挡原理的示意图，其中电流表的满偏电流为300 μA ，内阻r g ＝100 Ω，调零电阻最大阻值R ＝50 k Ω，串联的固定电阻R 0＝50 Ω，电池的电动势E ＝1.5 V ，用它测量电阻R x ，能准确测量的阻值范围是( )图2­4­11A ．30 k Ω～80 k ΩB ．3 k Ω～8 k ΩC ．300 k Ω～800 k ΩD ．30 000 k Ω～8 000 k ΩB [本题考查欧姆表的测量原理，可根据欧姆表原理求出欧姆表的中值电阻，跟中值电阻相当的电阻就是能准确测出的阻值范围．12I g ＝ER 0＋R ＋r g ＋R 中＝E 2R 0＋R ＋r g，其中R 中＝R 0＋R ＋r g .由于本题当电流表半偏时，12I g ＝E 2R 中，所以，R 中＝E I g ＝ 1.5300×10－6＝5 k Ω.]二、非选择题(2小题，共28分)5．(14分)用多用电表的欧姆挡测量一未知电阻的阻值，若将选择倍率的旋钮拨至“×100 Ω”的挡时，测量时指针停在刻度盘0 Ω附近处，为了提高测量的精确度，有下列可供选择的步骤：A．将两根表笔短接B．将选择开关拨至“×1 kΩ”挡C．将选择开关拨至“×10 Ω”挡D．将两根表笔分别接触待测电阻的两端，记下读数E．调节调零电阻，使指针停在0刻度线上F．将选择开关拨至交流电压最高挡上图2­4­12将上述步骤中必要的步骤选出来，这些必要步骤的合理顺序是________(填写步骤的代号)；若操作正确，上述D步骤中，指针偏转情况如图2­4­12所示，则此未知电阻的阻值R x＝________.【解析】用多用电表的欧姆挡测未知电阻时，指针停在中值(中心位置)附近时测量误差较小，当用“×100 Ω”的挡测量时，指针停在0 Ω附近，说明该待测电阻的阻值相对该挡比较小，为了提高测量精度，应换低倍率“×10 Ω”的挡来测量，换挡之后，必须重新调零，之后再接入未知电阻进行测量和读取数据，测量后若暂时不使用此多用电表，应将选择开关置于交流电压最高挡上，这是为了安全，保证多用电表不受意外损坏，如下次再使用这个多用电表测电流、电压时，一旦忘了选挡，用交流电压最高挡虽然测不出正确结果，但不会把多用电表烧坏．此时电表所测电阻的阻值为R＝16×10 Ω＝160 Ω.【答案】CAEDF 160 Ω6．(14分)图2­4­13所示的欧姆表示意图中，电流表的满偏电流I g＝200 μA，内阻R g＝100 Ω，R0＝1.4 kΩ，电源电动势E＝1.5 V，电源电阻不计，欧姆表的调零电阻的有效值R是多大？当测量某电阻时，指针恰好在中间位置，则被测电阻R1是多大？图2­4­13【解析】 对欧姆表调零时，指针指在0处，此位置为满偏电流的位置，即：I g ＝ER g ＋R 0＋R ，解得R ＝EI g －R g －R 0＝ 1.5200×10－6 Ω－100 Ω－1 400 Ω＝6 k Ω欧姆表总内阻R 内＝R ＋R 0＋R g ＝7.5 k Ω 当指针在中间位置时 I g 2＝ER 内＋R 1得 R 1＝2EI g－R 内＝7.5 k Ω 【答案】 6 k Ω 7.5 k Ω。

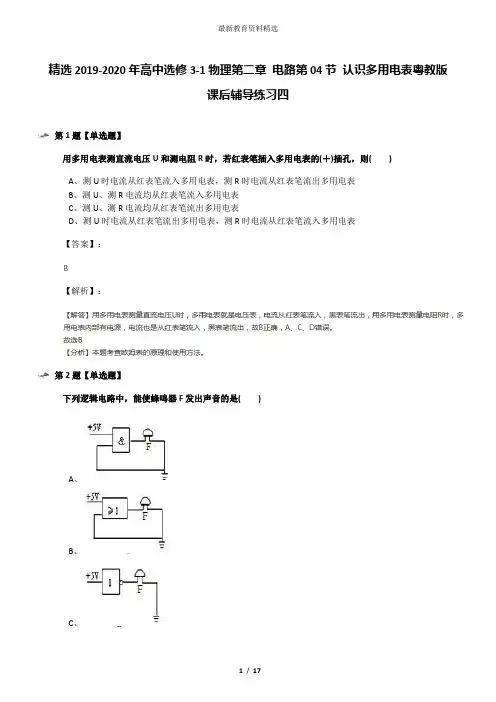

精选2019-2020年高中选修3-1物理第二章电路第04节认识多用电表粤教版课后辅导练习四第1题【单选题】用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的(＋)插孔，则( )A、测U时电流从红表笔流入多用电表，测R时电流从红表笔流出多用电表B、测U、测R电流均从红表笔流入多用电表C、测U、测R电流均从红表笔流出多用电表D、测U时电流从红表笔流出多用电表，测R时电流从红表笔流入多用电表【答案】：【解析】：第2题【单选题】下列逻辑电路中，能使蜂鸣器F发出声音的是( )A、B、C、D、【答案】：【解析】：第3题【单选题】如图所示，由基本门电路组成的四个电路，其中能使小灯泡发光的是( ) A、B、C、D、【答案】：【解析】：第4题【单选题】如图所示，在用一只电压表和两个定值电阻测定电源电动势和内阻的实验中，由于未考虑电压表内阻，其测量值E和r与真实值E0和r0相比较，正确的是( )A、E<E0 ，r<r0B、E=E0 ，r<r0C、E>E0 ，r>r0D、E>E0 ，r<r0【答案】：【解析】：第5题【单选题】某个分压电阻串接在电压表上，使测量电压的量程扩大到n倍；另一个分压电阻串接在电压表上，量程扩大到m倍.如果把这两个电阻并联后再串接到该电压表上，它的量程将扩大到( )A、有误倍B、有误倍C、（m+n）倍D、｜m-n｜倍【答案】：【解析】：第6题【多选题】如下图是温度报警器电路示意图，下列关于对此电路的分析正确的是( )A、当RT的温度升高时，RT减小，二极管LED会发光B、当RT的温度减小时，RT增大，二极管LED会发光C、当减小R1时，二极管LED会发光D、当减小R2时，二极管LED会发光【答案】：【解析】：第7题【填空题】一个电流表G的内阻Rg=50Ω，满偏电流为Ig=1mA，若要将其改装成量程为0，6A的电流表需______（填“串联、并联”）电阻为______欧（结果保留三位有效数字）；要把它改装成量程为15V的电压表需______（填“串联、并联”）电阻为______欧．【答案】：【解析】：第8题【填空题】利用如图1所示的一只电压表，一个电阻箱和一个电键及导线等，根据闭合电路欧姆定律测出一个旧电池组的电动势和内电阻．①请在答题卡的方框内画出实验电路图______；②用笔画线作导线将所给器材连接成实验电路______；③实验过程中，实验过程中，将电阻箱拨到45Ω时，电压表读数为0.90 V；若将电阻箱拨到图2所示的______Ω时，电压表的读数如图3所示是______V．根据以上实验数据，可以算出该节干电池的电动势E=______V，内电阻r=______Ω．【答案】：【解析】：第9题【填空题】某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻．①分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图（a）和如图（b）所示，长度为______cm，直径为______mm．②按如图（c）连接电路后，实验操作如下：（a）将滑动变阻器R1的阻值置于最______处（填“大”或“小”）；将S2拨向接点1，闭合S1 ，调节R1 ，使电流表示数为I0；（b）将电阻箱R2的阻值调至最______（填“大”或“小”），S2拨向接点2；保持R1不变，调节R2 ，使电流表示数仍为I0 ，此时R2阻值为1280Ω；③由此可知，圆柱体的电阻为______Ω．【答案】：【解析】：第10题【实验探究题】在“用DIS描绘电场的等势线”实验如图所示，A、B是两个圆柱形电极，a、b、c、d、e是实验中选取的间距相等的5个基准点，c是AB的中点．（多选）关于该实验有下列叙述正确的是______．（A）本实验是用电流场来模拟静电场进行操作的（B）在木板上依次铺放白纸、导电纸和复写纸（C）实验中圆柱形电极与导电纸应有良好的接触（D）放置导电纸时有导电物质的一面向下对传感器进行调零后进行测量，如果传感器的红色探针跟导电纸上基准点C接触，黑色探针跟导电纸上Q点接触（已知Qc和Pb垂直于AB），则传感器读数为______（选填“正”、“负”、“零”）．如果传感器的红色探针跟导电纸上基准点b接触，黑色探针跟导电纸上P点接触，则传感器读数为______（选填“正”、“负”、“零”）．【答案】：【解析】：第11题【实验探究题】某同学为了测出电压表的量程，电压表内阻约30KΩ ，现有下列器材可供选用，要求测量多组数据，并有尽可能高的精确度．标准电压表V1 ：量程3，内阻3 KΩ电流表A ：量程0~3A，内阻未知滑动变阻器：总阻值1 KΩ稳压电源E：30V，内阻不能忽略电键、导线若干在下面边方框中画出实验电路图：""选用记录数据中任一组，写出计算量程的表达式Ug=______．式中各字母的意义是：______．""【答案】：【解析】：第12题【实验探究题】某兴趣小组用“测定金属丝的电阻率”的实验方法测出金属丝的长度，他们查得金属丝电阻率为ρ，并粗测电阻丝的电阻约为5Ω，实验室中有以下供选择的器材：A．电池组（3V，内阻约1Ω）B．电流表A1（0～3A，内阻0.0125Ω）C．电流表A2（0～0.6A，内阻约为0.125Ω）D．电压表V1（0～3V，内阻4kΩ）E．电压表V2（0～15V，内阻15kΩ）F．滑动变阻器R1（0～20Ω，允许最大电流1A）G．滑动变阻器R2（0～2000Ω，允许最大电流0.3A）G．开关，导线若干．为了实验电路更节能，且测量结果尽量准确，测金属丝电阻时电流表应选______，电压表选______，滑动变阻器应选______（填写仪器前字母代号）将设计的电路图画在下面虚线框内．若用螺旋测微器测得金属丝直径d的读数如图，则直径d=______mm．若用d表示直径，测得电阻为R，则金属丝的长度为______．【答案】：【解析】：第13题【实验探究题】如图所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：所测电阻的阻值为______Ω；如果要用此多用电表测量一个阻值约为2.0×10^4Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是______（选填“×10”、“×100”或“×1k”）．用此多用电表进行测量，当选用量程为50mA的电流挡测量电流时，表针指于图示位置，则所测电流为______mA；当选用量程为250mA的电流挡测量电流时，表针指于图示位置，则所测电流为______mA．当选用量程为10V的电压挡测量电压时，表针也指于图示位置，则所测电压为______V．【答案】：【解析】：第14题【实验探究题】在“描绘小灯泡的伏安特性曲线”的实验中，小灯泡的规格为“3.8V，0.3A”．除了开关、导线外，还有如下器材：电压表V，量程0～5V，内阻约5kΩ电流表A1 ，量程0～500mA，内阻约0.5Ω电流表A2 ，量程0～100mA，内阻约4Ω滑动变阻器R1 ，最大阻值10Ω，额定电流2.0A滑动变阻器R2 ，最大阻值100Ω，额定电流1.0A直流电源E，电动势约为6V，内阻约为0.5Ω上述器材中，电流表应选______，滑动变阻器应选______．（填器材符号）某同学已连接如图甲所示的电路，在闭合开关前，检查发现有一处不当之处，请指出并说明如何改正．______．不当之处改正后，在电路中所有元器件都完好，且电压表和电流表已调零．闭合开关后；发现反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，则断路的导线为______（用图中给出的导线符号表示）．通过实验得出了小灯泡的I﹣U图线如图乙，可知在小灯泡上的电压为2.0V时，小灯泡的电阻是______Ω．如果把该小灯泡直接接在电动势是2V，内阻是8Ω的电源上组成闭合回路，则通过小灯泡的电流为______A．【答案】：【解析】：第15题【实验探究题】某学习小组探究电学元件的伏安特性曲线。

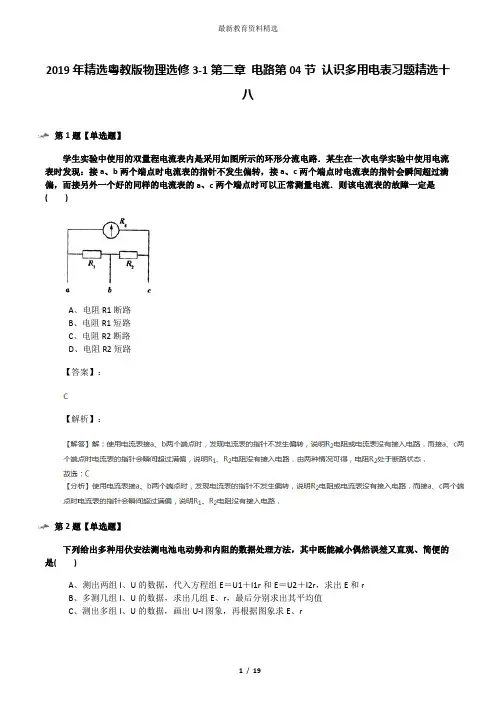

2019年精选粤教版物理选修3-1第二章电路第04节认识多用电表习题精选十八第1题【单选题】学生实验中使用的双量程电流表内是采用如图所示的环形分流电路．某生在一次电学实验中使用电流表时发现：接a、b两个端点时电流表的指针不发生偏转，接a、c两个端点时电流表的指针会瞬间超过满偏，而接另外一个好的同样的电流表的a、c两个端点时可以正常测量电流．则该电流表的故障一定是( )A、电阻R1断路B、电阻R1短路C、电阻R2断路D、电阻R2短路【答案】：【解析】：第2题【单选题】下列给出多种用伏安法测电池电动势和内阻的数据处理方法，其中既能减小偶然误差又直观、简便的是( )A、测出两组I、U的数据，代入方程组E＝U1＋I1r和E＝U2＋I2r，求出E和rB、多测几组I、U的数据，求出几组E、r，最后分别求出其平均值C、测出多组I、U的数据，画出U-I图象，再根据图象求E、rD、多测几组I、U的数据，分别求出I和U的平均值，用电压表测出断路时的路端电压即为电动势E，再用闭合电路欧姆定律求出内电阻r【答案】：【解析】：第3题【单选题】在如图所示电路中，电源内阻不可忽略。

开始时电键K1、K2均闭合，现先断开电键K1 ，则电压表与电流表的示数均发生变化，设它们的示数变化量之比为M1＝DU1／DI1 ，再断开电键K2 ，两表新的示数变化量之比为M2＝DU2／DI2 ，若已知R2＜R3 ，则比较M1与M2的绝对值的大小应有( )A、M1＞M2；B、M1＝M2；C、M1＜M2；D、无法确定【答案】：【解析】：第4题【填空题】甲图中游标卡尺的读数是______mm．乙图中螺旋测微器的读数是______mm．【答案】：【解析】：第5题【解答题】为了测电阻R的阻值，某同学用一个电动势E=10V，内阻不计的电池，一个电阻箱R1 ，一个内阻Rg未知的灵敏电流计G，组成了如图1所示的电路，通过改变电阻箱R1的阻值得到多组G的示数I，并作出了如图2所示有误﹣有误图像．请根据该图像所给信息求出待测电阻R的阻值．【答案】：【解析】：第6题【解答题】读出下列螺旋测微器和万用电表（欧姆档）的读数．【答案】：【解析】：第7题【实验探究题】某同学要测量一电池的电动势和内阻，实验器材有一个电阻箱、一个开关、导线若干和一个自行设计的多用电表。

2019-2020学年度粤教版高中物理选修3-1第二章电路第04节认识多用电表练习题第二篇第1题【单选题】图中的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( )A、甲表是电流表，R增大时量程增大B、甲表是电流表，R增大时量程减小C、乙表是电压表，R增大时量程减小D、上述说法都不对【答案】：【解析】：第2题【填空题】如图所示,下面是逻辑电路及其真值表，此逻辑电路为______，在真值表中X除的逻辑值为______。

【答案】：【解析】：第3题【填空题】有一个电流表G，满偏电流Ig=0.3mA，内阻rg=100Ω，想将它改装成一个量程为3V的伏特表，应当给它串联一个阻值R1=______Ω的分压电阻．若想将它改装成为一个量程为0.6A的安培表，应当给它并联一个阻值R2≈______Ω的分流电阻．【答案】：【解析】：第4题【填空题】一次实验时某同学用螺旋测微器测量（如图），示数为______mm．【答案】：【解析】：第5题【填空题】在测定电源电动势和内阻的实验中，如果根据实验结果做出的图象如图1所示，则该实验测得的电动势为______V，内电阻为______Ω；下面的图2是在同一坐标系中画出的a、b、c三个电源的U﹣I图象，其中a和c的图象平行，则正确的选项是______A．Ea＜Eb ，ra=rb B．Eb=Ec ，rc＞rbC．Ea＜Ec ，ra=rcD．Eb=Ec ，rb=rc ．【答案】：【解析】：第6题【解答题】如图所示，有两个量程的电压表，当使用a b两个端点时，量程为0﹣10V，当使用a c两个端点时，量程为0﹣100V，已知电流表的内阻Rg为500Ω，满偏电流为1mA，求电阻R1 R2值．【答案】：【解析】：第7题【实验探究题】在探究小灯泡的伏安特性时，所用小灯泡上标有“2.5V、0.6W”字样，实验室提供的器材有：A．电流表A1（内阻约为5Ω、量程为0～25mA）B．电流表A2（内阻约为5Ω、量程为0～300mA）C．电压表V1（内阻约为5kΩ、量程为0～3V）D．电压表V2（内阻约为15kΩ、量程为0～15V）E．滑动变阻器R1（最大阻值为0～10Ω、额定电流为0.6A）F．滑动变阻器R2（最大阻值为0～1000Ω、额定电流为0.2A）G．稳压电源E（电动势9.0V、内阻可忽略）H．开关一个、定值电阻若干、导线若干由以上信息回答下列问题：实验前设计的电路图如图1所示，为了减小实验误差，该实验所用的电流表、电压表、滑动变阻器分别为______（选填器材前的字母）．为保护滑动变阻器和灯泡，应在电路中串联的定值电阻R0合适的电阻值应为______（选填“1Ω”、“10Ω”、“30Ω”、“100Ω”）．请确定测量电路中电压表右侧导线的正确位置后，在图2中用笔画线代替导线，将实物完整连接起来．连接好电路后，通过改变滑动变阻器的滑片位置，并通过计算机描绘了该小灯泡的伏安特性曲线如图3所示，若将两个这样的小灯泡并联后直接接在电动势E=3V、内电阻r=5Ω的电源上，每个小灯泡所消耗的实际功率为______W．（结果保留两位有效数字）【答案】：【解析】：第8题【实验探究题】在“测定金属的电阻率”的实验中，需要用刻度尺测出被测金属丝的长度l．用螺旋测微器测出金属丝的直径d，用电流表和电压表测出金属丝的电阻Rx ．请写出测金属丝电阻率的表达式：ρ=______（用上述测量量的字母表示）．若实验中测量金属丝的长度和直径时，刻度尺和螺旋测微器的示数分别如图2所示，则金属丝长度的测量值为l=______cm，金属丝直径的测量值为d=______mm．【答案】：【解析】：第9题【实验探究题】为了描绘标有“3V 0.4W”的小灯泡的伏安特性曲线，要求灯泡电压能从零开始变化．所给器材如下：A．电流表（0～200mA，内阻约1Ω）B．电压表（0～3V，内阻约5kΩ）C．滑动变阻器（0～10Ω，0.5A）D．电源（3V）E．电键一个，导线若干为了准确描绘小灯泡的伏安特性曲线，实验电路图应选择如图中的A、B、C、D、【答案】：【解析】：第10题【实验探究题】在图甲框中画出实验电路图．可用的器材有：电压表、电流表、滑动变阻器（变化范围0～10Ω）、电源、小灯泡、开关、导线若干；在图乙中画出小灯泡的I﹣U曲线______．分析曲线可知小灯泡的电阻值随U变大而______（选填“变大”、“变小”或“不变”）；如图丙所示，用一个定值电阻R和两个上述小灯泡组成串并联电路，连接到内阻不计、电动势为1.5V 的电源上．已知流过电阻R的电流是流过灯泡L2电流的两倍，则流过灯泡L1的电流约为______A．【答案】：【解析】：第11题【实验探究题】某物理学习小组的同学在研究性学习过程中，通过一块电压表V和一块多用电表的欧姆挡接成电路就能一次性既能测出电压表的内阻又能测出多用电表中欧姆挡的内部电源的电动势．已知电压表的内阻约在15～25kΩ之间，量程为15V，多用电表欧姆挡的电阻刻度中间值为20．请在图上，用笔迹代替导线将红、黑表笔连在电压表上．他们在实验过程中，欧姆表的选择开关应拨至倍率为“有误______”．【答案】：【解析】：第12题【实验探究题】在练习使用多用电表的实验中，请完成下列问题：在使用多用电表测量时，指针的位置如图甲所示，若选择开关拨至“×l00Ω”档，则测量的结果为______；若开关拨至“10V”，则测量结果为______．将G改装成两种倍率（如“×l”、“×l0”）的欧姆表．现有两种备选电路，如图乙和图丙所示，则图______（选填“乙”或“丙”）为合理电路；另一电路不合理的原因是：______．在合理的电路中，当开关S 合向______端，这时的欧姆表是较大倍率档．多用电表在正确选择倍率情况下测未知电阻阻值，设电池的电动势为E、内阻为r，R0为调零电阻，Rg为表头内阻，则电路中电流I与待测电阻的阻值Rx的函数关系式为______．【答案】：【解析】：第13题【实验探究题】某学习小组探究电学元件的伏安特性曲线。

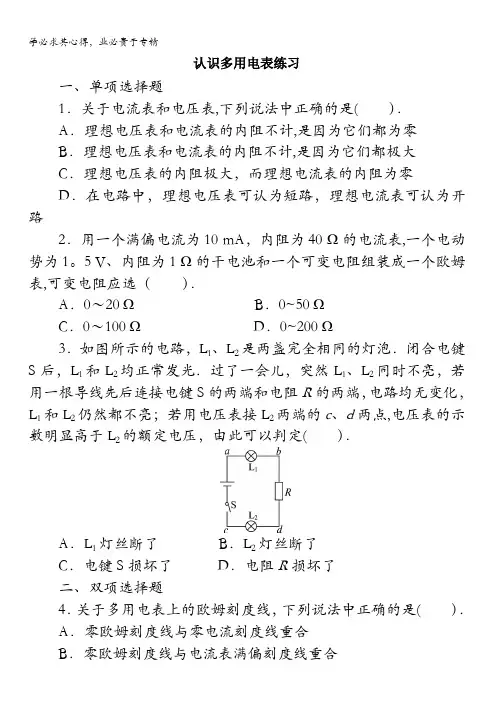

认识多用电表练习一、单项选择题1．关于电流表和电压表,下列说法中正确的是( ）．A．理想电压表和电流表的内阻不计,是因为它们都为零B．理想电压表和电流表的内阻不计,是因为它们都极大C．理想电压表的内阻极大，而理想电流表的内阻为零D．在电路中，理想电压表可认为短路，理想电流表可认为开路2．用一个满偏电流为10 mA，内阻为40 Ω的电流表,一个电动势为1。

5 V、内阻为1 Ω的干电池和一个可变电阻组装成一个欧姆表,可变电阻应选（）．A．0～20 ΩB．0~50 ΩC．0～100 Ω D．0~200 Ω3．如图所示的电路，L1、L2是两盏完全相同的灯泡．闭合电键S后，L1和L2均正常发光．过了一会儿，突然L1、L2同时不亮，若用一根导线先后连接电键S的两端和电阻R的两端，电路均无变化，L1和L2仍然都不亮；若用电压表接L2两端的c、d两点,电压表的示数明显高于L2的额定电压，由此可以判定( ）．A．L1灯丝断了B．L2灯丝断了C．电键S损坏了D．电阻R损坏了二、双项选择题4．关于多用电表上的欧姆刻度线，下列说法中正确的是( ）．A．零欧姆刻度线与零电流刻度线重合B．零欧姆刻度线与电流表满偏刻度线重合C．欧姆刻度线是不均匀的，欧姆值越大，刻度线越密D．欧姆刻度线是不均匀的，欧姆值越小，刻度线越密5．用欧姆表“×10”挡测量一个电阻,调零后测量,发现指针偏角很小，下列判断和做法中正确的是( ）．A．这个电阻阻值很大B．这个电阻阻值很小C．为了测量得更准些，应换用“×1"挡进行欧姆调零后重测D．为了测量得更准些，应换用“×100”挡进行欧姆调零后重测6．用多用电表的欧姆挡（×1 kΩ)检查性能良好的晶体二极管，发现多用电表的表针向右偏转的角度很小,这说明（）．A．二极管加有正向电压,故测得电阻很小B．二极管加有反向电压,故测得电阻很大C．此时红表笔接的是二极管的正极D．此时红表笔接的是二极管的负极三、非选择题7．用如图所示的多用电表测量电阻,要用到选择开关K和两个部件S、T．请根据下列步骤完成电阻测量：①旋动部件______，使指针对准电流的“0”刻线．②将K旋转到电阻挡“×100"的位置．③将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________（选填“0刻线”或“∞刻线")．④将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接,旋动合适部件,对电表进行校准8．多用电表能够测量直流电流、直流电压、电阻等．多用电表是由一只小量程的电流表与若干元件组成的．每进行一种测量时,只使用其中一部分电路，其他部分不起作用．如图所示为一多用电表的设计电路及各种量程．（1）当连接公共端与接头1时，为10 mA直流电流挡．（2）当连接公共端与接头2时,为1 mA直流电流挡．（3）当连接公共端与接头3时，为50 V直流电压挡．（4）当连接公共端与接头4时,为500 V直流电压挡．（5）当连接公共端与接头5时,是欧姆挡．已知：I g＝500 μA，R g＝200 Ω，E＝1.5 V．电源内阻不计．求R1、R2、R3、R4及R5＋R6的阻值．参考答案1．答案：C 解析:在电路中,理想电流表和理想电压表的内阻影响不考虑，但这并不是说内阻都为零,由于电压表并联在电阻两端，因此内阻极大，而电流表串联在电路中，它的内阻为零,选项C 正确．2．答案：D 解析：由电池电动势E ＝1。

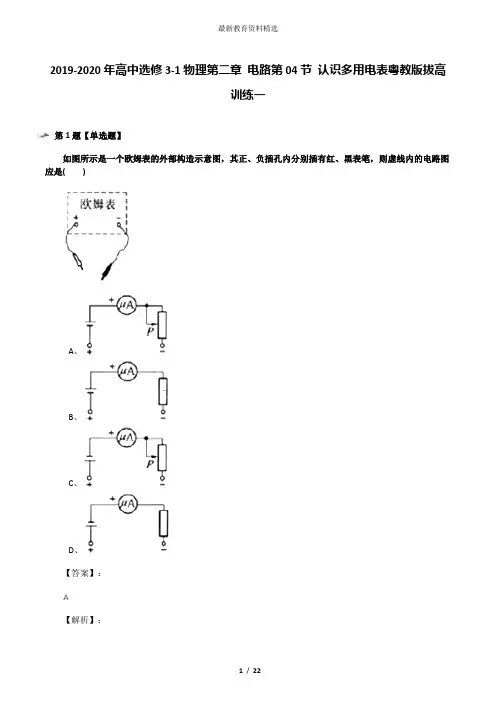

2019-2020年高中选修3-1物理第二章电路第04节认识多用电表粤教版拔高训练一第1题【单选题】如图所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是( )A、B、C、D、【答案】：【解析】：第2题【单选题】一只多用电表有4个欧姆挡，分别为×1、×10、×100、×1 k，欧姆挡表盘的中间刻度值为“15”．现用它来测量一未知电阻的阻值，先将选择开关置于“×100”挡处，接着将红表笔和黑表笔接触，发现表针指在“0”处，然后进行测量，结果发现表针指在欧姆挡刻度值为“200”的刻度线附近，为了使测量结果更准确，必须换挡并重新测量，下列说法正确的是( )A、必须将选择开关改为置于“×10”挡处B、必须将选择开关改为置于“×1”挡处C、换挡之后必须重新调零才能进行测量D、换挡之后不必重新调零就能进行测量【答案】：【解析】：第3题【单选题】图中E为电源，R1、R2为电阻，S为电键。

现用多用电表测量流过电阻R2的电流。

将多用电表的选择开关调至直流电流挡（内阻很小）以后，正确的接法是( )A、保持S闭合，将红表笔接在a处，黑表笔接在b处B、保持S闭合，将红表笔接在b处，黑表笔接在a处C、将S断开，红表笔接在a处，黑表笔接在b处D、将S断开，红表笔接在b处，黑表笔接在a处【答案】：【解析】：第4题【单选题】用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的“＋”插孔，则( )A、测电压时电流从红表笔流入多用电表；测电阻时电流从红表笔流出多用电表B、测电压、测电阻时电流均从红表笔流入多用电表C、测电压、测电阻时电流均从红表笔流出多用电表D、测电压时电流从红表笔流出多用电表，测电阻时电流从红表笔流入多用电表【答案】：【解析】：第5题【单选题】学生实验中使用的双量程电流表内是采用如图所示的环形分流电路．某生在一次电学实验中使用电流表时发现：接a、b两个端点时电流表的指针不发生偏转，接a、c两个端点时电流表的指针会瞬间超过满偏，而接另外一个好的同样的电流表的a、c两个端点时可以正常测量电流．则该电流表的故障一定是( )A、电阻R1断路B、电阻R1短路C、电阻R2断路D、电阻R2短路【答案】：【解析】：第6题【实验探究题】用图所示的电路测量一节蓄电池的电动势和内阻．蓄电池的内阻非常小，为防止滑动变阻器电阻过小时由于电流过大而损坏器材，电路中用了一个保护电阻R0 ，除蓄电池、滑动变阻器、开关和导线外，可供使用的实验器材还有：A．电流表（量程0.6A）B．电流表（量程3A）C．电压表（量程3V）D．电压表（量程15V）E．定值电阻R0 （阻值1Ω，额定功率5W）F．定值电阻R0 （阻值10Ω，额定功率10W）电流表选哪个（填序号）：______．若电压表和电流表均为理想电表，当电流表读数I1=0.10A时，电压表读数U1=1.75V；调节滑动变阻器，当电流表读数I2=0.20A时，电压表读数U2=1.72V．则此蓄电池的电动势和内阻分别为多少E=______V；r=______Ω．【答案】：【解析】：第7题【实验探究题】要测绘一个标有“6V 2.5W”小灯泡的伏安特性曲线，要求多次测量尽可能减小实验误差，备有下列器材：A．直流电源（6V，内阻未知）B．电流表G（满偏电流3mA，内阻Rg=10Ω）C．电流表A（0﹣0.6A，内阻未知）D．滑动变阻器R（0﹣20Ω，5A）E．滑动变阻器R′（0﹣200Ω，1A）F．定值电阻R0（阻值1990Ω）G．开关与导线若干由于所给实验器材缺少电压表，某同学直接把电流表G作为电压表使用测出小灯泡两端电压，再用电流表A测出通过小灯泡的电流，从而画出小灯泡的伏安特性曲线．该方案实际上不可行，其最主要的原因是______；为完成本实验，滑动变阻器应选择______（填器材前的序号）；请完成本实验的实物电路图（图1）的连线．如图2所示为该种灯泡的U﹣I图象，现将两个这种小灯泡L1、L2与一个阻值为5Ω的定值电阻R连成如图3所示电路，电源的电动势为E=6V，电键S闭合后，小灯泡L1与定值电阻R的电动势均为P，则P=______W，电源的内阻r=______Ω．【答案】：【解析】：第8题【实验探究题】试根据这些数据在图中作出U\xad-I图线。

C.转动选择开关使其尖端对准“10”挡
D.转动选择开关使其尖端对准“1”挡
E.转动选择开关使其尖端对准“OFF”挡
F.将两表笔分别接触R1的两端，读出阻值后，随即断开， G.将两表笔分别接触R2的两端，读出阻值后，随即断开， H.将两表笔短接，调节调零旋扭，使表针指在刻度线右端
的“0”刻度。
答案：D H F A H G E
第二章 电 路
实验3. 测电阻
第二章 电 路
注意事项 1．测电阻时要把选择开关置于__“_欧__姆__”档。 2．选择合适的倍率档，使指针在__中__值__电__阻__附近。
3．每次换档后必须重新___欧__姆__调__零_____。 4．测电阻前，必须把待测电阻同其它电路____断__开____。 5．不能用两手同时握住两表笔的__金__属__部__分_测电阻。 6．测量电阻时，若指针偏角过小，应换倍率 __较__大____的档进行测量； 若指针偏角过大，应换倍率___较__小___的档进行测量。
明上述判断是合理的，所以盒
内元件的连接情况如图所示．
7．测完电阻，要拔出表笔，并把选择开关置于_“_O__F_F_”或交流
电压最高档。
实验4:测二极管的正反向电阻
正向电 阻较小
亮
反向电
阻较大
不亮
晶体二极管具有单向导电性
实验4: 测二极管的正反向电阻
第二章 电 路
注意：欧姆表中电流的方向——从黑表笔流出，经 过待测电阻，从红表笔流入。
测正向电阻
测反向电阻
4．二极管的特点及其电阻测量． (1)特点：如图所示，它由__半__导__体_材料制成， 有两个电极． (2)电阻测量：正向电阻__较__小____，反向电 阻 _ _较_ _大_ _ _ _ ， 可 用 多 用 电 表 判 断 它 的 _正__、__负__极__或区分它的___好__坏_____，二极管 具有单向导电性．

判断正误 (1)欧姆表的内阻是电源内阻、表头内阻和滑动变阻 器有效电阻之和．(√) (2)欧姆表的红表笔接内部电源的正极．(×) (3)两表笔短接时，电流表满偏，意味着此时待测电 阻阻值为 0.(√)
小试身手 2．(多选)关于多用电表上的欧姆刻度线，下列说法正 确的是( ) A．零欧姆刻度线与零电流刻度线重合 B．零欧姆刻度线与电流表满偏刻度线重合 C．欧姆刻度线是不均匀的，欧姆值越大，刻度线越密 D．欧姆刻度线是不均匀的，欧姆值越小，刻度线越密 答案：BC
流电压最高)
题后反思 使用多用电表的禁忌
(1)忌不调零就使用多用电表． (2)忌搞错连接方式，测电压需并联，测电流需串联． (3)忌搞反直流电流方向，直流电流从红表笔流入， 从黑表笔流出． (4)忌用手接触表笔的金属杆，特别是在测电阻时， 更应注意不要用手接触表笔的金属杆． (5)忌用直流电挡位测交变电流．
用多用电表判 断电路故障、 二极管的好坏 和极性
知识点一 多用电表的原理 提炼知识 1．用途：共用一个表头，可分别测量电压、电流、 电阻等物理量． 2．最简单的多用电表原理图：如图所示，当单刀多 掷开关接通 1 时，可作为电流表使用；接通 2 时，可作为 欧姆表使用；接通 3 时，可作为电压表使用．
(2)若改装成电压表，则达最大量程时，串联电阻两 端的电压 U＝Um－Ug＝10 V－0.05 V＝9.95 V；
则应串联的电阻 R′＝IUm＝09..09051 Ω＝9 950 Ω. 答案：(1)若改装成量程为 Im＝1 mA 的电流表，应该 并联一个电阻，新表内阻为 50 Ω (2)若将改装后的电流表再改装成量程为 Um＝10 V 的电压表，应该再串联一个 9 950 Ω 的电阻
答案：C
题后反思 电流表、电压表与欧姆表都是由小量程电流表改装 成的；把小量程电流表改装成电流表应并联一个分流电 阻，把电流表改装成电压表，应串联一个分压电阻，把 电流表改装成欧姆表时，应串联一个滑动变阻器，电路 应有一个电源；分析清楚电路结构，根据电流表、电压 表与欧姆表的原理分析答题．

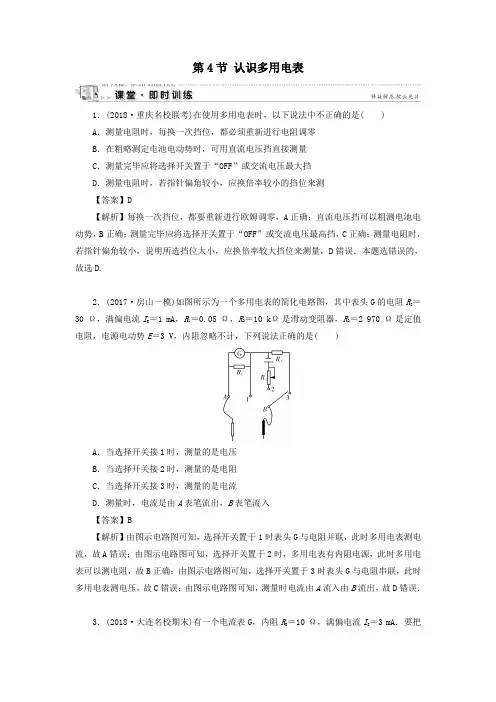

第4节认识多用电表1．(2018·重庆名校联考)在使用多用电表时，以下说法中不正确的是( )A．测量电阻时，每换一次挡位，都必须重新进行电阻调零B．在粗略测定电池电动势时，可用直流电压挡直接测量C．测量完毕应将选择开关置于“OFF”或交流电压最大挡D．测量电阻时，若指针偏角较小，应换倍率较小的挡位来测【答案】D【解析】每换一次挡位，都要重新进行欧姆调零，A正确；直流电压挡可以粗测电池电动势，B正确；测量完毕应将选择开关置于“OFF”或交流电压最高挡，C正确；测量电阻时，若指针偏角较小，说明所选挡位太小，应换倍率较大挡位来测量，D错误．本题选错误的，故选D.2．(2017·房山一模)如图所示为一个多用电表的简化电路图，其中表头G的电阻R g＝30 Ω，满偏电流I g＝1 mA，R1＝0.05 Ω，R2＝10 kΩ是滑动变阻器，R3＝2 970 Ω是定值电阻，电源电动势E＝3 V，内阻忽略不计，下列说法正确的是( )A．当选择开关接1时，测量的是电压B．当选择开关接2时，测量的是电阻C．当选择开关接3时，测量的是电流D．测量时，电流是由A表笔流出，B表笔流入【答案】B【解析】由图示电路图可知，选择开关置于1时表头G与电阻并联，此时多用电表测电流，故A错误；由图示电路图可知，选择开关置于2时，多用电表有内阻电源，此时多用电表可以测电阻，故B正确；由图示电路图可知，选择开关置于3时表头G与电阻串联，此时多用电表测电压，故C错误；由图示电路图可知，测量时电流由A流入由B流出，故D错误．3．(2018·大连名校期末)有一个电流表G，内阻R g＝10 Ω，满偏电流I g＝3 mA．要把它改装成量程0～3 V 的电压表，则( )A ．要串联一个阻值为990 Ω的电阻B ．要并联一个阻值为990 Ω的电阻C ．要串联一个阻值为0.10 Ω的电阻D ．要并联一个阻值为0.10 Ω的电阻【答案】A【解析】把电流表改装为电压表，应串联一个分压电阻，串联电阻阻值为R ＝UI g－R g ＝⎝ ⎛⎭⎪⎫33×10－3－10 Ω＝990 Ω，故A 正确． 4．(多选)关于多用电表，下列说法正确的是( )A ．多用电表是电压表、电流表、欧姆表共用一个表头改装而成的B ．用多用电表无论是测电压、电流还是测电阻，红表笔的电势都高于黑表笔的电势C ．多用电表的电压挡、电流挡和欧姆挡都是靠外部提供电流的D ．用多用电表测电压、测电流和测电阻时，电流都是从红表笔流入的【答案】AD【解析】多用电表内只有一个表头，所以A 选项正确；对于多用电表，电流都是从红表笔流进，从黑表笔流出．其他测量电流的来源都是外电路提供的，但是欧姆挡和其他挡不同，它是靠内部提供电流的．。

第二章 电 路
(5)应用:判断二极管的正负极; 判断二极管的好坏。
二极 管
正向导通时,电阻约为几百欧姆; 反向截止时,电阻约为几百千欧。 正向电阻越小越好(不能为零); 反向电阻越大越好(不能无限大)。
第二章 电 路
第二章 电 路
例1、一学生使换用用多欧用姆表档测的电量阻，他的 4．换用“×100”的欧姆档，发现指
表 的
④测量:将红黑表笔接被测电阻两端进行
使 测量。
用 步
⑤读数:将指针示数乘以倍率得测量值
骤 ⑥将选择开关调至 off 档或交流电压最
高档位置。
第二章 电 路
欧姆表的使用注意：
(1)待测电阻要跟别的元件和电源断开。 (2)不能用两z手xxkw 同时握住两表笔的金属部 分测电阻。 (3)倍率应使指针指在中间位置附近。 (4)换挡要重新电阻调零。 (5)读数=表针示数×倍数。
指针读数为17.0,电阻值为 17.0×100 Ω＝1 700 Ω 指针读数为4.7,电流值为 4.7×10 mA＝47 mA 指针读数为23.5 V
方法总结 (1)直流电流和电压刻度是均匀的， 读数时共用，但需按比例计算，如 取5 mA量程读数时可利用满刻度 数值为“50”的刻度线，只是“50” 相当于“5 mA”．
答案:①60 ②7.20 ③3.60
定值电阻? 测量中应注意什么?
欧 ①机械调0(左侧0):用螺丝刀进行机械调 姆 0(左侧0)。 表 的 ②选挡:测电阻时选择合适的倍率。以使 使 指针指在中央刻度范围,可用比估计值低 用 步 1个数量级的倍率,如估计值为200Ω就应 骤 该选×10的倍率。
第二章 电 路
③电阻调0(右侧0):用(电阻)调0旋钮进行 欧 姆 调0(表笔直接接触，指针指右侧0刻度)。

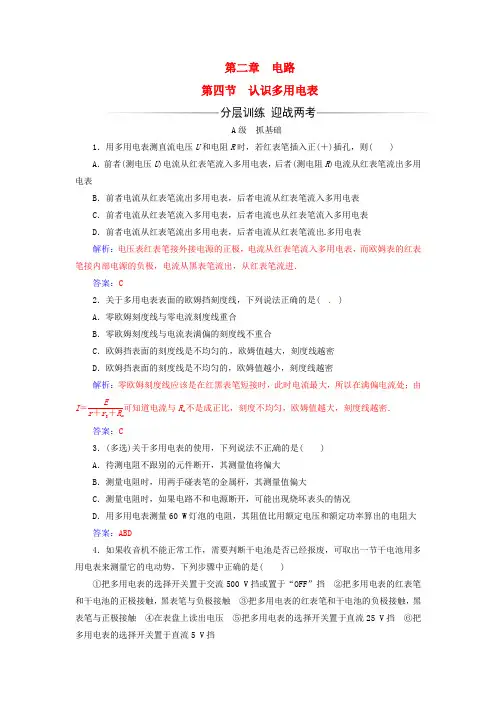

第二章电路第四节认识多用电表A级抓基础1．用多用电表测直流电压U和电阻R时，若红表笔插入正(＋)插孔，则( )A．前者(测电压U)电流从红表笔流入多用电表，后者(测电阻R)电流从红表笔流出多用电表B．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表C．前者电流从红表笔流入多用电表，后者电流也从红表笔流入多用电表D．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表解析：电压表红表笔接外接电源的正极，电流从红表笔流入多用电表，而欧姆表的红表笔接内部电源的负极，电流从黑表笔流出，从红表笔流进．答案：C2．关于多用电表表面的欧姆挡刻度线，下列说法正确的是( )A．零欧姆刻度线与零电流刻度线重合B．零欧姆刻度线与电流表满偏的刻度线不重合C．欧姆挡表面的刻度线是不均匀的，欧姆值越大，刻度线越密D．欧姆挡表面的刻度线是不均匀的，欧姆值越小，刻度线越密解析：零欧姆刻度线应该是在红黑表笔短接时，此时电流最大，所以在满偏电流处；由I＝Er＋r g＋R x可知道电流与R x不是成正比，刻度不均匀，欧姆值越大，刻度线越密．答案：C3．(多选)关于多用电表的使用，下列说法不正确的是( )A．待测电阻不跟别的元件断开，其测量值将偏大B．测量电阻时，用两手碰表笔的金属杆，其测量值偏大C．测量电阻时，如果电路不和电源断开，可能出现烧坏表头的情况D．用多用电表测量60 W灯泡的电阻，其阻值比用额定电压和额定功率算出的电阻大答案：ABD4．如果收音机不能正常工作，需要判断干电池是否已经报废，可取出一节干电池用多用电表来测量它的电动势，下列步骤中正确的是( )①把多用电表的选择开关置于交流500 V挡或置于“OFF”挡②把多用电表的红表笔和干电池的正极接触，黑表笔与负极接触③把多用电表的红表笔和干电池的负极接触，黑表笔与正极接触④在表盘上读出电压⑤把多用电表的选择开关置于直流25 V挡⑥把多用电表的选择开关置于直流5 V挡2A ．⑤③④①B ．②⑤①④C ．⑥③④①D ．⑥②④①解析：用久的废电池内阻过大、电动势下降，可用多用电表的直流电压挡测电动势．如果示数明显小于1.5 V ，则说明该电池已报废．在电压挡选取时，应使用5 V 挡，这样可较为准确地读数．在测量时，应使黑表笔接电源负极，红表笔接电源正极．测量完毕后，应使选择开关置于交流500 V 挡或“OFF”挡．答案： D5．如图所示，A 、B 、C 是多用电表在进行不同测量时转换开关分别指示的位置，D 是多用电表表盘指针在测量时的偏转位置．(1)A 是________挡，若用此挡测量，指针偏转如D ，则读数是________；(2)B 是________挡，若用此挡测量，指针偏转如D ，则读数是________；(3)C 是________挡，若用此挡测量，指针偏转如D ，则读数是________．解析：A 是欧姆挡，读数为：示数×倍率＝30×100 Ω＝3 000 Ω；B 是电流10 mA 挡，每小格表示1 mA ，读数为：5.0×1 mA ＝5.0 mA ；C 是电压50 V 挡，每小格表示5 V ，读数为：5×5 V＝25 V.答案：(1)欧姆 3 000 Ω (2)电流 5.0 mA (3)电压 25 VB 级 提能力6．用电压表检查如图所示电路中的故障，测得U ad ＝5.0 V ，U cd ＝0 V ，U ab ＝5.0 V ，则此故障可能是()A ．L 断路B ．R 断路C ．R ′断路D ．S 断路解析：串联电路中灯L 不发光，则可能是某处断路，电压表测断路位置为电源电压，测不断的位置电压为零，由题意可知，测得U ad ＝5.0 V ，测量的是电源，测得U cd ＝0 V ，U bc ＝0 V ，说明在b →R ′→c →灯L →d 之外有开路现象；测得U ab ＝5.0 V ，说明ab 之间有断路之处，所以断路是在电阻R 上，故选B.答案：B7．实验课上，老师在实验桌上摆放了晶体二极管、电阻、电容器各一只，性能均正常，要求某实验小组用多用电表对以上三元件加以区分．该小组的做法是：将多用电表的选择开关拨到“R×100”挡，分别测它们的正负电阻加以区别：测甲元件时，R正＝R反＝0.5 kΩ；测乙元件时，R正＝0.5 kΩ，R反＝100 kΩ；测丙元件时，开始指针偏转到0.5 kΩ，接着读数逐渐增大，最后停在100 kΩ上，则甲、乙、丙三个元件分别是( ) A．电容器、电阻、二极管B．电阻、电容器、二极管C．电阻、二极管、电容器D．二极管、电阻、电容器解析：甲元件的正、反向电阻相同，说明甲为定值电阻；乙元件的正向电阻很小，反向电阻很大，说明乙为二极管；测丙元件时，电阻增大过程，是给电容器的充电的过程，充电完成后，电容器阻值很大，故丙为电容器，C项正确.答案：C8．在商店选购一个10 μF电容器，在只有一个多用电表的情况下，为了挑选一个优质产品，应选用哪个量程：①直流电压挡；②直流电流挡；③欧姆挡；选好量程以后，再将多用电表两根测试笔接待检电容器，如果电容器是优质的，电表指针应该：④不偏转；⑤偏转至最右边；⑥偏转至中值；⑦偏转一下又返回最左边正确的选项是( )A．①④B．①⑤C．③④D．③⑦解析：若用电压、电流挡，则因无电源无法检测，故要用欧姆挡；使用欧姆挡检测时，接通时是充电过程，充电完毕后，相当于断路，电阻无穷大，故测量时指针先偏转一下又返回到最左边，选项D符合题意．答案：D9．晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏．如图所示，是用多用电表欧姆挡(×10 Ω)测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是( )图甲图乙图丙A．甲，a B．乙，aC．丙，b D．乙，b解析：晶体二极管的正向电阻很小，而反向电阻很大．由甲、乙、丙测量结果可知，乙图二极管是好的，a端为正极，故B正确．答案：B10．多用电表是实验室和生产实际中常用的仪器．①如图甲是一个多用电表的内部电路图，在进行电阻测量时，应将S拨到________或________两个位置，在进行电压测量时，应将S拨到________或________两个位置．②使用多用电表进行了两次测量，指针所指的位置分别如图乙a、b所示．若选择开关处在“×10 Ω”的电阻挡时指针位于a，则被测电阻的阻值是________Ω.若选择开关处在“直流电压2.5 V”挡时指针位于b，则被测电压是________V.③两位同学使用完多用电表后，分别把选择开关置于图丙和图丁位置，你认为图________的位置比较好．解析：①测量电阻要构成一完整的闭合回路，故要接入内部电源，为3或4.测量电压给电流计串联分压电阻即可，为5或6.②测量电阻图示读数为：50×10＝500 Ω.测量电压的图示读数：因最小分度为0.05 V，则要估读到同位为：1.98 V③测量完毕要把选择开关置于OFF挡或交流电压最高挡．则丙图即可．答案：①3 4 5 6 ②500 1.98(或1.99或2.00) ③丙411．(1)某同学按如图所示的电路图连接元件后，闭合开关S，发现A、B灯都不亮，该同学用多用电表的欧姆挡检查电路的故障，检查前，应将开关S________(填“闭合”或“断开”)．(2)若(1)中同学检查结果如下表所示，由此可以确定( )、C．灯A、B都断路D．d、e间导线断开解析：(1)用多用电表的欧姆挡检查电路的故障需将电路断开．(2)b、f之间电阻无穷大说明b、f间有断路，b、e之间电阻无穷大说明b、e间有断路，d、e之间电阻无穷大说明d、e间有断路，b、d之间电阻有一定的数值，说b、d之间没有断路，所以断路在d、e之间．答案：(1)断开(2)D。

(1)使用欧姆挡测电阻时，指针的偏角越大，测量电阻值越小， 指针的偏角越小，测量电阻值越大．
(2)流过欧姆表的电流是自己内部电源提供的，流过电压表和 电流表的电流是外电路和电源提供的．
多用电表的使用
[先填空] 1．使用多用电表测量电压 (1)选择直流电压挡合适的_量___程__． (2)将电表与被测电路__并__联__． 2．使用多用电表测量电流 (1)选择直流电流挡合适的_量___程__． (2) 将 被 测 电 路 导 线 卸 开 一 端 ， 把 多 用 电 表 __串__联__ 在 电 路 中 ， 让 电 流 从 _红___表__笔___流入电表． (3)读数时，首先要认清刻度盘上的_量___程__．
代待测电阻，由 I＝Rx＋R＋E Rg＋r可以知道，电流 I 与待测电阻 Rx 有一一对应关 系，但不是正比关系，所以刻度不均匀．
4．在使用多用电表测电阻时，一位同学选用“×10 Ω”挡，调整欧姆零点 后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确 些，下列判断和做法正确的是( )
3．用多用电表测电阻 将选择开关扳到___欧__姆_挡上，此时红表笔连接表内电源的__负___极，黑表笔 连接表内电源的__正___极．选好量程后，先___欧__姆___调__零__，然后测量．测量完毕， 应把选择开关旋转到 OFF 挡． 用多用电表测电压、测电流以及测电阻时，电流都是从红表笔流入电表， 从黑表笔流出电表． 4．用多用电表判断二极管的质量及极性 晶体二极管有两个电极，一个叫正极，一个叫负极，二极管正向电阻 __比___较__小__，反向电阻__比___较__大__．用多用电表可以判断二极管的_质___量__，或区 分它的___正__、___负__极_．
所以电流表零刻度处是电阻的“___∞__”位置．

最新精选粤教版高中物理选修3-1第二章电路第04节认识多用电表拔高训练六十八第1题【单选题】如图是有三个输入端的复合门电路，当C端输入0时Y输出0，那么A、B端输入分别是( )A、1、1B、0、1C、1、0D、0、0【答案】：【解析】：第2题【填空题】如图1，用游标卡尺测某物体的长度，读数为：______mm；如图2，用螺旋测微器测量金属丝的直径，读数为______mm．【答案】：【解析】：第3题【填空题】用一只高阻值的电压表和电阻箱，可以测得电源的电动势和内阻，按图所示连接电路，实验时先闭合S1 ，从电压表中读得U1＝2 V，再闭合S2 ，改变电阻箱的电阻，当R＝24 Ω时，U2＝1 V，由上述数据可知，该电池的电动势E＝______，内阻r＝______。

【答案】：【解析】：第4题【解答题】如图所示，有两个量程的电压表，当使用a b两个端点时，量程为0﹣10V，当使用a c两个端点时，量程为0﹣100V，已知电流表的内阻Rg为500Ω，满偏电流为1mA，求电阻R1 R2值．【答案】：【解析】：第5题【实验探究题】在“DIS描绘电场等势线”的实验中，给出下列器材，ab处的电源应选用______，传感器应选用______．（用字母表示）．A．6V的交流电源B．6V的直流电源C．100V的直流电源D．电压传感器E．电流传感器F．力传感器（单选）该实验装置如图所示，如果以c、d两个电极的连线为x轴，以c、d连线的中垂线为y轴，并将一个探针固定置于y轴上的某一点，合上开关S，而将另一探针由O点左侧沿x轴正方向移到O点右侧的过程中，则传感器示数的绝对值变化情况是A、逐渐增大B、逐渐减小C、先变大后变小D、先变小后变大【答案】：【解析】：第6题【实验探究题】要测绘一个标有“3V 0.6W”小灯泡的伏安特性曲线，要求小灯泡两端的电压需要由零逐渐增加到3V，并便于操作，已选用的器材有：电池组（电动势为4.5V，内阻约为1Ω）；电键一个，导线若干实验中所用的滑动变阻器应选下列中的（填字母代号）A、滑动变阻器（最大阻值20Ω，额定电流1A）B、滑动变阻器（最大阻值1750Ω，额定电流0.3A）实验的电路图应选用下列的图1中的______（填字母代号）实验得到小灯泡的伏安特性曲线如图2所示，如果这个小灯泡两端所加电压为1.5V，则小灯泡在该温度时的电阻是______﹣Ω．随着电压增大，温度升高，小灯泡的电阻______（选填“增大”“减小”或“不变”）【答案】：【解析】：第7题【实验探究题】为了调节方便，尽可能准确测量，电压表应选______，滑动变阻器应选______．（填器材前面的序号）从如图1的几个电路图中，选出合适的实验电路图______．在坐标纸上用描点法画出元件的伏安特性（I～U）曲线，如图2所示．若该元件的最佳工作电压为2.8V，现用电动势为4V，内阻r=5Ω的电源为其供电，则要在电路中串联一个阻值为R=______Ω的电阻，才能使其处于最佳工作状态．【答案】：【解析】：第8题【实验探究题】为探究小灯泡的电功率P和电压U^2的关系，小明测量小灯泡的电压U和电流I，利用P=UI得到电功率．实验所使用的小灯泡规格为“3.0V1.8W”，电源为12V的电池，滑动变阻器的最大阻值为10Ω．准备使用的实物电路如图1所示．请将滑动变阻器接入电路的正确位置．（用笔画线代替导线）现有10Ω、20Ω和50Ω的定值电阻，电路中的电阻R1应选______Ω的定值电阻．测量结束后，应先断开开关，拆除______两端的导线，再拆除其他导线，最后整理好器材．小明处理数据后将P、U^2描点在图2坐标纸上，并作出了一条直线，是否正确？答：______．【答案】：【解析】：第9题【实验探究题】某同学为测定电子元件的电阻，做如下测量：用多用表粗测该元件的电阻，选用“×10”倍率的电阻挡后，应先______，再进行测量，之后多用表的示数如图（a）所示，测得该元件电阻为______Ω．为了精确测得上述待测电阻Rx的阻值，实验室提供了如下器材：A．电流表A1（量程50mA、内阻r1=10Ω）B．电流表A2 （量程200mA、内阻r2约为2Ω）C．定值电阻R0=30Ω D．滑动变阻器R（最大阻值约为10Ω）E．电源E（电动势约为4V）F．开关S、导线若干该同学设计了测量电阻Rx的一种实验电路原理如图（b）所示，N处的电流表应选用______（填器材选项前相应的英文字母）．开关S闭合前应将滑动变阻器的滑片置于______（选填“a”或者“b”）．若M、N 电表的读数分别为IM、IN ，则Rx的计算式为Rx=______．（用题中字母表示）【答案】：【解析】：第10题【实验探究题】某实验小组利用如图甲所示电路测定一节电池的电动势和内电阻，备有下列器材：①待测电池，电动势约为1.5V（小于1.5V）②电流表，量程3mA③电流表，量程0.6A④电压表，量程1.5V⑤电压表，量程3V⑥滑动变阻器，0～20Ω⑦开关一个，导线若干请选择实验中需要的器材______（填标号）．按电路图将实物（如图乙所示）连接起来．小组由实验数据作出的U﹣I图象如图丙所示，由图象可求得电源电动势为______V，内电阻为______Ω．【答案】：【解析】：第11题【实验探究题】根据题意解答用多用电表的欧姆档测某一额定电压为3V的小灯泡的电阻，读数情况如图（1），则小灯泡的电阻RL=______Ω；接着再用该电表测量一阻值约2kΩ的电阻的阻值，则选择开关应该置于______倍率档位．换挡后，在测电阻之前，应该先______．在描绘该小灯泡的伏安特性曲线时，已有一只满足要求的电流表．为了把满偏电流Ig=3mA，内阻Rg=100Ω的表头改装成量程为3V的电压表，需串联一个阻值R=______Ω的电阻；若将该灯泡直接接到电动势E=2V，内阻r=10Ω的电源两端，根据前面提供的信息，可以求得该灯泡实际消耗的功率为P=______W．【答案】：【解析】：第12题【实验探究题】为了测量一只量程为0～3V、内阻值为数千欧的电压表的内阻，可采用一只电流表与它串联后接入电路．本实验测量电压表内阻依据的公式是______．若提供的实验器材有：A．待测电压表；B．电流表A（0～0.6A，内阻约0.2Ω）；C．电流表A（0～100mA，内阻约2Ω）；D．电流表A（0～10mA，内阻约50Ω）；E．滑动变阻器（0～50Ω，额定电流0.5A）；F．直流电源（输出电压6V）；G．开关、导线．为减小读数误差，多次测量取平均值．为顺利完成实验，应选用的实验器材为______（填英文序号）．画出实验电路图．【答案】：【解析】：第13题【实验探究题】在“测定直流电动机的效率”的实验中，实验器材如下：直流电动机（带长轴，额定电压4.5V）、电压表、电流表、滑动变阻器、开关、盛砝码的小盘（质量己知）、砝码若干、停表、刻度尺、细绳一根、天平、导线若干等．实验步骤如下：①按实验原理图将所需电路元件连接成实验电路；②将盛砝码的小盘用细绳系住，细绳上端绕在电动机长轴上，记下小盘与盘中砝码的总质量；③接通开关，测出小盘上升所用时间及上升高度，并记下电流、电压表的示数；④计算电动机的效率（至少测量三次）．上述步骤中有一个重要步骤的遗漏，请写出：______；以上实验器材中多余的一个是______，缺少的一个是______．【答案】：【解析】：第14题【实验探究题】如图所示电路，闭含电键后发现小灯泡不亮，己知电源、电键完好，连接正确．现用多用电表（中间刻度值为20）检测小灯泡、毫安表的故障．在电键闭合时，用多用电表的电压挡测得1、2两点间电压接近电源的电动势，3、4两点间电压为零，則说明小灯泡出现了______（断路、短路）故障．将毫安表拆离电路，用多用电表的欧姆表测量其电阻．在选择“×10”倍率并欧姆调零后测量时，发现指针向右偏角太大（但不指零），说明毫安表没有故障．I．此过程中，欧姆表的______（红、黑）表笔应接触毫安表的正接线柱．II．为较准确地测量毫安表的电阻，下面给出了可能的操作步骤，请选择正确的步骤前面的字母并按合理的顺序填写在横线上______．A．将两表笔短接，调整调零电阻，使指针指向欧姆挡右侧的零刻线．B．将两表笔正确接触毫安表的正、负接线柱，读出电阻数值．C．选择“×100”倍率．D．选择“×1”倍率．E．将选择开关旋转至“OFF”挡并拔出两表笔．在（2）中按正确操作测量亳安表的电阻时，亳安表显示读教为250mA．欧姆表的刻度盘如图所示．则毫安表的电砠为______Ω，欧姆表内电源的电动势为______V．【答案】：【解析】：第15题【综合题】如图a所示的电路中，滑动变阻器总电阻R=20Ω，定值电阻R0=5Ω．由一个电源电动势6V、内阻可在1～20Ω之间调节的特殊电源供电．图b所示的电路实物图中缺了一根导线，请将此导线补画在图上（白色小圈为滑动变阻器的接线柱）．请结合公式，通过分析、计算、推理，描述滑动变阻器滑片P从A滑到B过程中，定值电阻R0两端的电压的变化情况．将电源内阻调为r1=3Ω，则此时滑动变阻器滑片从A滑到B过程中，该电源的最大输出功率是多少？【答案】：【解析】：。

第三十九页，共59页。
2．利用多用电表测量二极管． 二极管的特点：有单向导电性，其电阻与电流方向 有关，其正向电阻较小，反向电阻很大，而欧姆表的内 部有一电源，电流方向总是从红表笔流入多用电表，因 此一定是从黑表笔流出，所以当黑表笔接正极时欧姆表 的读数较小，而当红表笔接正极时欧姆表的读数较大．
第四十页，共59页。
第三十八页，共59页。
(4)测量读数：将两表笔分别与待测电阻的两端接触， 表针示数乘以量程倍率即为待测电阻阻值．
(5)测另一电阻时重复(2)(3)(4)． (6)实验完毕，应将选择开关置于“OFF”挡或交流电 压最高挡． 注意：用欧姆挡测电阻，如果指针偏转角度太小， 应增大倍率；如果指针偏转角度太大，应减小倍率．
答案：A
第十九页，共59页。
拓展一 电表的改装
汽车驾驶室的面板上有很多仪表，如速度表、油量 表，其他运输工具驾驶舱或自动化控制室也都有各种仪 表，它们都有一个表盘，各种仪表功能不同，用途不同， 它们的表盘也不同，有的仪表表盘刻度分布均匀，有的 又不均匀分布，你能说出一些刻度均匀的仪表吗？
提示：电流表、电压表．
第十四页，共59页。
2．使用． (1)当红黑表笔接触时，相当于被测电阻 Rx＝0，调节 R 的值，使电流表的指针达到满偏 Ig＝Rg＋Er＋R0，所以， 电流表的满偏刻度处被定为电阻的__0__处． (2)当红黑表笔不接触时，相当于被测电阻 Rx＝∞， 电流表指针指零，所以电流表零刻度处是电阻刻度的_∞___ 被测电阻 Rx 时，通过表头的电流 E
I＝__R_g_＋__r_＋__R_0＋__R__x__，改变 Rx，电流 I 随着改变， 每个 Rx 值都对应一个电流值，在刻度盘上直接标出与 I 值对应的
值 Rx＝_EI__－__(R__g＋__r_＋__R_0_)_，就可以从刻度盘上直接读 出被测电阻的阻值．
