MVR技术

由于成本原因，单级离心压缩机和高压风机被普遍用于机械蒸汽再压缩系统。

因此下述说明是针对此类设计。

离心压缩机是体积控制机器，即无论吸入压力多大，体积流率几乎保持恒定。

而质量流量的变化与绝对吸入压力成比例。

能量图单级离心压缩机的压缩循环描绘在焓熵图中。

单级离心压缩机需要的动力：例如：将来自蒸发器的饱和水蒸汽从吸入状态p1=1.9 bar, t1=119 ℃压缩到p2= 2.7 bar, t2=161℃（压缩比Π= 1.4）。

压缩循环沿着多变曲线1－2，蒸汽的比焓增加量Δhp。

对于蒸汽的比焓h2，通过压缩机内效率（等熵效率）的等式：在此温度下，它进入到蒸发器的加热器。

基于被吸入蒸汽的量，kg/hr。

hp单位多变（有效）压缩功，kJ/kg。

hs单位等熵压缩功，kJ/kg。

压缩机的等熵效率（内效率）除其他因素之外，单位多变压缩功hp取决于多方指数κ和吸入气体的摩尔质量M，以及吸入温度和要求的压升。

对于原动机（电动机、燃气机、涡轮机等）的实际耦合功率，考虑了更大的机械损耗余量。

叶轮由标准材料制造的单级离心压缩机能够获得压缩因子1.8的水蒸汽压升，如果采用钛等更高质量的材料，压缩因子可高达2.5。

这样一来，最终压力p2就是吸入压力p1的1.8倍，或最大2.5倍，这对应于饱和蒸汽温度升高约12-18K，最大温升可到30K，这取决于吸入压力。

就蒸发技术而言，通常的做法是根据相应的水沸点温度来表示其压力。

这样，有效温差就被直接表示出来。

mvr的技术参数1）蒸发一吨水需要耗电为23-70度电；2）可以实现蒸发温度17-40℃的低温蒸发，无需冷冻水系统。

机械蒸汽再压缩的原理从蒸发器出来的二次蒸汽，经压缩机压缩，压力、温度升高，热焓增加，然后送到蒸发器的加热室当作加热蒸汽使用，使料液维持沸腾状态，而加热蒸汽本身则冷凝成水。

这样，原来要废弃的蒸汽就得到了充分的利用，回收了潜热，又提高了热效率，生蒸汽的经济性相压缩器，也可以是高压风机或透平压缩器■ 操作成本低机的情况下，这样的过程通过气缸内活塞的运动来实现的。

MVR工作原理MVR（Mechanical Vapor Recompression）即机械蒸汽压缩，是一种高效能的蒸发技术，广泛应用于化工、制药、食品等行业中的蒸发过程。

本文将详细介绍MVR工作原理及其优势。

一、MVR工作原理MVR技术是通过机械能来压缩低温低压蒸汽，使其温度和压力升高，然后再将其与蒸发器中的进料液体进行热交换，从而实现液体的蒸发。

MVR系统通常由蒸发器、压缩机、冷凝器和蒸汽分离器等组成。

1. 蒸发器：蒸发器是MVR系统的核心部件，用于将进料液体加热至沸腾温度，使其部份蒸发。

蒸发器内部通常采用传热面积大、传热效果好的板式换热器，通过加热介质（通常为蒸汽）的传热，使液体获得足够的热量。

2. 压缩机：压缩机是MVR系统的关键设备，用于将低温低压的蒸汽压缩，提高其温度和压力。

常见的压缩机类型包括离心式压缩机和容积式压缩机。

压缩机将蒸汽压缩后，产生高温高压的蒸汽。

3. 冷凝器：冷凝器用于冷却和凝结压缩机排出的高温高压蒸汽，使其转化为高温高压液体。

冷凝器内部通常采用水冷方式或者空冷方式进行散热，将蒸汽的热量释放到外界。

4. 蒸汽分离器：蒸汽分离器用于分离冷凝后的高温高压液体和未凝结的蒸汽。

通过分离器，将液体回收到蒸发器中进行再次加热，同时将蒸汽送往压缩机进行再次压缩。

二、MVR工作原理的优势MVR技术相较于传统的蒸发技术具有以下优势：1. 节能高效：MVR技术通过机械能来压缩蒸汽，避免了传统蒸发过程中对外界能源的依赖，大大降低了能耗。

同时，MVR系统中的蒸汽可以被循环利用，提高了能源利用效率。

2. 产品质量优良：MVR系统在蒸发过程中，由于温度和压力的控制更加精确，可以实现对产品质量的精细控制。

同时，MVR系统中的蒸汽不会与外界空气接触，避免了产品受到污染的可能性。

3. 操作维护简便：MVR系统采用闭路循环，无需外部蒸汽供应，操作维护相对简单。

此外，由于MVR系统中的蒸汽不与外界空气接触，减少了蒸发器和冷凝器的清洗频率，降低了设备维护成本。

机械式蒸汽再压缩技术(MVR)蒸发零排放详解1、MVR原理MVR是机械式蒸汽再压缩技术(Mechanical Vapor Recompression)的简称，是利用蒸发系统自身产生的二次蒸汽及其能量，将低品位的蒸汽经压缩机的机械做功提升为高品位的蒸汽热源。

如此循环向蒸发系统提供热能，从而减少对外界能源需求的一项节能技术。

为使蒸发装置的制造尽可能简单和操作方便，可使用离心式压缩机、罗茨式压缩机。

这些机器在1∶1.2到1∶2压缩比范围内其体积流量较高。

2、机械蒸汽再压缩蒸发器(MVR蒸发器)其工作过程是低温位的蒸汽经压缩机压缩，温度、压力提高，热焓增加，然后进入换热器冷凝，以充分利用蒸汽的潜热。

除开车启动外，整个蒸发过程中无需生蒸汽。

如图所示，将蒸发过程中产生的二次蒸汽进行压缩，然后返回蒸发器作为加热蒸汽。

蒸发产生的二次蒸汽温度较低，但含有大量潜热，二次蒸汽经压缩机压缩提高温度(压力)后，送回原蒸发器的换热器用作热源，使料液维持沸腾状态,而加热蒸汽本身则冷凝成水。

这样原来要废弃的蒸汽就得到充分的利用，回收潜热，提高热效率，经济性相当于多效蒸发的20效。

·MVR蒸发器主要特点：1)无需生蒸汽2)低能耗、低运行费用3)可与结晶器组合，做成MVR形式的连续结晶器·MVR蒸发器与多效蒸发器蒸发每吨水的费用比较：为了降低运行成本，本方案采用MVR技术，此项目使用进口风机，将二次蒸汽压缩，达到系统运行需要的蒸发温差。

除了在系统开启时使用蒸汽将系统预热外，整套系统正常运行时只需使用电力，不需补充生蒸汽。

风机的吸入端为部分真空，这样可以降低晶浆进入离心机时形成的闪蒸蒸汽。

系统运行不需要补充生蒸汽，因为系统产生的所有高温冷凝水都被用于将物料预热至接近沸点;风机压缩蒸汽时产生的热能将用于完成剩余的物料预热，同时补偿系统产生的热损失，提供足够的热能保证空气和不凝汽的排出。

风机采用变频控制电机驱动。

变频控制可以让风机在最佳转速下运行，消除入口导叶损失;通过软启动，降低对整个系统的冲击，延长风机和电机的使用寿命。

MVR工作原理MVR（Mechanical Vapor Recompression）即机械蒸汽压缩，是一种高效节能的蒸发技术。

它通过机械压缩蒸汽来提高蒸发过程中的温度，从而实现能量的回收和再利用。

下面将详细介绍MVR工作原理及其应用。

一、MVR系统由蒸发器、压缩机、冷凝器和再生器等组成。

其工作原理如下：1. 进料液经过预热后进入蒸发器，蒸发器中的加热介质（通常为蒸汽）将液体加热至沸点，使其部分蒸发。

2. 蒸发过程中产生的蒸汽进入压缩机，通过机械压缩提高蒸汽温度和压力。

3. 压缩机将高温高压的蒸汽送入冷凝器，冷凝器中的冷却介质（通常为冷水）将蒸汽冷却，使其凝结成液体。

4. 冷凝后的液体通过再生器进一步加热，提高其温度。

5. 再生器中的加热介质（通常为蒸汽）将液体加热至蒸发温度，使其部分蒸发。

6. 再生后的蒸汽再次进入压缩机，循环往复。

通过这种机械压缩蒸汽的方式，MVR系统能够实现能量的回收和再利用，从而大幅提高蒸发过程的能效。

二、MVR工作原理的优势MVR工作原理相比传统蒸发技术具有以下优势：1. 高能效：MVR系统通过回收和再利用蒸汽中的能量，能够显著提高蒸发过程的能效，降低能源消耗。

2. 低运行成本：相比传统蒸发技术，MVR系统不需要外部蒸汽供应，减少了对蒸汽管道和锅炉等设备的依赖，降低了运行成本。

3. 环保节能：MVR系统能够减少废热的排放，降低对环境的影响，符合可持续发展的要求。

4. 稳定性好：MVR系统采用闭路循环，能够稳定地提供所需的蒸汽压力和温度，适用于对工艺要求较高的生产过程。

5. 适用范围广：MVR系统适用于各种工业领域，如食品加工、化工、制药等，可以处理各种液体废水、浓缩溶液和溶剂等。

三、MVR工作原理的应用案例MVR技术已经在多个行业得到了广泛应用，以下是一些典型的应用案例：1. 食品加工行业：MVR系统可用于果汁、乳制品、酒精等液体的浓缩和脱水，提高产品质量和产能。

2. 化工行业：MVR系统可用于有机溶剂的回收和浓缩，减少溶剂的消耗和废弃物的排放。

02
预热器通常采用列管式 或板式，根据工艺要求 和系统规模选择合适的
预热器。
03
预热器的性能直接影响 到系统的蒸发效率和能
耗。
04
MVR技术的实际应用案例
工业废水处理
工业废水处理是MVR技术的重要应用领域之一。通过MVR技 术，可以将废水中的有机物进行蒸发浓缩，再经过冷凝、分 离等过程，实现废水的减量化和资源化。
高效节能
高效节能
MVR技术通过将二次蒸汽进行再压缩，提高其温度和压力，从而实现能量的高效 回收和利用，相比传统蒸发技术，MVR技术能够节省大量的能源。
降低运行成本
由于MVR技术的高效节能特性，它能够显著降低企业的运行成本，提高经济效益 。
环保减排
减少温室气体排放
MVR技术能够将原本被排放掉的 二次蒸汽进行回收再利用，从而 减少温室气体的排放，有利于环 境保护。
THANKS
化工行业是高能耗、高排放行业之一，因此对节能减排的需求非常迫切。MVR技术可以应用于化工 废水的处理，通过蒸发浓缩和再利用，降低废水中有害物质的含量，提高废水处理效果。
在化工行业中，MVR技术可以应用于石油化工、农药生产、染料生产等领域的废水处理，提高资源利 用率，降低环境污染。
05
MVR技术的发展趋势与未 来展望
MVR机械式二次蒸汽再压缩技术介绍
$number {01}
目 录
• MVR技术概述 • MVR技术的优势与特点 • MVR技术的系统构成 • MVR技术的实际应用案例 • MVR技术的发展趋势与未来展望
01
MVR技术概述
MVR技术定义
总结词
MVR技术是一种通过机械式二次蒸汽再压缩循环，将低品位的热能转化为高品 位热能的节能技术。

沸点升=5 ℃ ， 则二次蒸汽温度为80 ℃
90 ℃蒸汽热焓=635 Kcal/kg；
90 ℃蒸汽 汽化热 =545 Kcal/kg；
压缩机做功 =8 Kcal/kg 80 ℃二次蒸汽热焓 =630 Kcal/kg
90 ℃ 冷凝水 （用于预热） 深圳市瑞升华科技有限公司
5
典型的 MVR蒸发结晶应用-无机盐蒸发结晶
深圳市瑞升华科技有限公司 2
常规（降膜）蒸发器工作原理
不凝气体/真空
冷凝器 降膜蒸发器
冷却 水出 原液 冷凝水 新鲜蒸汽
冷却水进
二次蒸汽
淋水塔 规蒸发中需要大量冷却水冷却二次蒸汽的热量（使之冷凝），然后冷却水的热量再通过冷却塔冷 3 深圳市瑞升华科技有限公司 却将热量释放到大气中，不但消耗新鲜蒸汽，同时冷却塔消耗大量循环水以及电能（泵）运行，造 成三重浪费
相对国外供应商，瑞升华及亿华普的成套设备价格仅为进口设备的50%
甚至更低，且有着良好的本地化服务
相对国内供应商，由于国内的企业生产的压缩机不能跨越压缩机加工的
MVR(机械式二次蒸汽再压缩）工作原理
压缩后 二次蒸汽
压缩机
二次蒸汽
MVR技术可以将需要 冷凝的二次蒸汽通过 压缩再次利用，以替 代新鲜蒸汽，不但避 免了使用新鲜蒸汽， 而且彻底摒弃了冷却 塔，大大降低了运行 费用，真正做到了环 保节能、节水、节约 费用！
浓缩液
分离器 循环泵
原液进
冷凝水 （热）
冷凝水 （冷）
工作时间： 电价： 蒸汽价：
30 m3/h
183.75 RMB 9.18 RMB
1’455’300RMB 5,435,100.00RMB
330 m3/h
24 小时/天 330 天/年 0.5 RMB / KW/h 深圳市瑞升华科技有限公司 150 RMB / 吨

mvr技术第一篇：MVR技术指的是机动车驾驶员违章信息的自动识别和记录系统，全称为 Motor Vehicle Record。

随着现代社会的发展和交通工具的普及，机动车数量不断增加，导致交通违法行为也频繁发生，严重影响了交通治理和安全。

如何有效地管控交通违法行为，成为了一个迫切需要解决的问题。

MVR技术的应用正是为了解决这一问题。

MVR技术是一项利用先进的计算机技术和高清晰度摄像技术，实现机动车驾驶员违章信息的自动识别和记录，并及时上传到警务系统进行处理的技术。

MVR技术的工作原理是基于车载摄像头和云计算技术的，通过安装在交通警车或者城市路灯上的高清晰度摄像头实时拍摄路面情况，然后将拍摄到的交通违法信息通过4G、5G等互联网技术上传至云端进行识别分析和记录，最后传输至警务系统进行自动处理和统计。

MVR技术不仅能够自动识别和记录车辆违章信息，同时还能进行人脸识别和车牌识别，方便公安机关进行车辆调度和司机身份信息核查。

此外，MVR技术还可以实现多任务同时处理和实时传输数据的功能，提高了信息的实时性和处理效率。

总的来说，MVR技术是一项非常重要的技术，能够有效地提升城市交通治理和交通安全水平，成为维护社会治安的一项发展趋势。

第二篇：MVR技术的推广应用已经取得了一定的成果，但是仍然存在一些问题需要解决和改进。

首先，MVR技术的运营成本较高，包括摄像头的安装、维护和云计算平台的建设和运营。

这些成本需要由政府、企业和社会共同承担，对于一些经济欠发达地区而言，采用MVR技术难度较大。

此外，MVR技术也存在着用户隐私保护的问题。

虽然MVR技术的识别过程是由计算机程序自动完成，但是也需要对用户的人脸和车牌等个人信息进行保护，加强数据安全管理，避免信息被滥用和泄露。

另外，MVR技术还存在一些技术缺陷，如环境光线、路面状态等因素的影响，容易出现误报情况。

因此，需要不断完善和提高MVR技术本身的性能和精度。

为解决这些问题，政府和企业应加强合作，研发和优化MVR技术，缩小城乡差距，切实提高交通违法行为的处理能力。

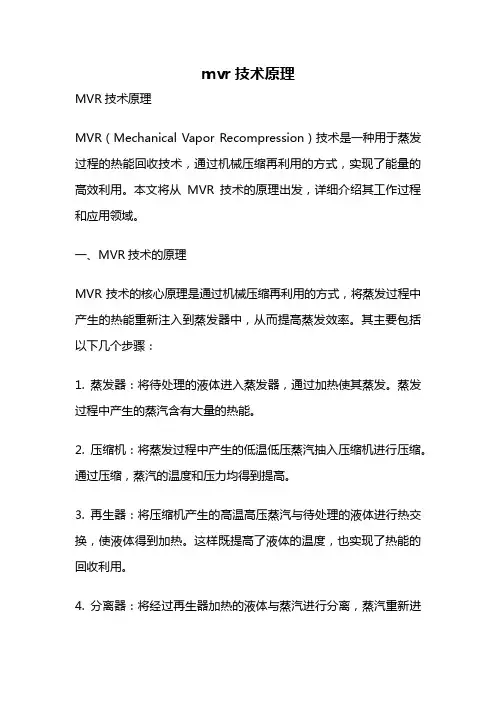

mvr技术原理MVR技术原理MVR（Mechanical Vapor Recompression）技术是一种用于蒸发过程的热能回收技术，通过机械压缩再利用的方式，实现了能量的高效利用。

本文将从MVR技术的原理出发，详细介绍其工作过程和应用领域。

一、MVR技术的原理MVR技术的核心原理是通过机械压缩再利用的方式，将蒸发过程中产生的热能重新注入到蒸发器中，从而提高蒸发效率。

其主要包括以下几个步骤：1. 蒸发器：将待处理的液体进入蒸发器，通过加热使其蒸发。

蒸发过程中产生的蒸汽含有大量的热能。

2. 压缩机：将蒸发过程中产生的低温低压蒸汽抽入压缩机进行压缩。

通过压缩，蒸汽的温度和压力均得到提高。

3. 再生器：将压缩机产生的高温高压蒸汽与待处理的液体进行热交换，使液体得到加热。

这样既提高了液体的温度，也实现了热能的回收利用。

4. 分离器：将经过再生器加热的液体与蒸汽进行分离，蒸汽重新进入蒸发器进行再次利用，而液体则作为产品输出。

二、MVR技术的工作过程MVR技术的工作过程可以简单概括为：蒸发-压缩-再生-分离。

通过不断循环这个过程，实现了蒸发过程中产生的热能的高效回收利用。

在具体应用中，MVR技术可以根据不同的处理需求进行调整和优化。

例如，在脱水处理中，MVR技术可以将含有水分的液体蒸发成水蒸汽，然后通过压缩和再生，将蒸汽重新注入到蒸发器中进行再次利用，从而实现液体的脱水。

三、MVR技术的应用领域MVR技术由于其高效能量利用和环境友好的特点，在许多领域得到了广泛应用。

下面将介绍几个典型的应用领域：1. 浓缩处理：MVR技术可以用于浓缩各种溶液，如植物提取液、果汁、酒精等。

通过蒸发和蒸汽再利用，将液体中的水分去除，实现溶液的浓缩。

2. 废水处理：MVR技术可以用于废水处理中的蒸发浓缩过程。

通过将废水中的水分蒸发出来，得到浓缩的废水，从而实现废水的处理和资源回收。

3. 盐类回收：MVR技术可以用于盐类回收过程中的蒸发结晶。

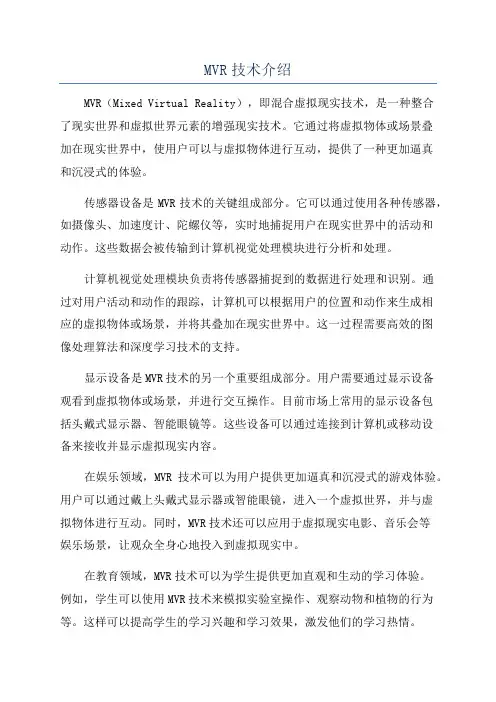

MVR技术介绍MVR（Mixed Virtual Reality），即混合虚拟现实技术，是一种整合了现实世界和虚拟世界元素的增强现实技术。

它通过将虚拟物体或场景叠加在现实世界中，使用户可以与虚拟物体进行互动，提供了一种更加逼真和沉浸式的体验。

传感器设备是MVR技术的关键组成部分。

它可以通过使用各种传感器，如摄像头、加速度计、陀螺仪等，实时地捕捉用户在现实世界中的活动和动作。

这些数据会被传输到计算机视觉处理模块进行分析和处理。

计算机视觉处理模块负责将传感器捕捉到的数据进行处理和识别。

通过对用户活动和动作的跟踪，计算机可以根据用户的位置和动作来生成相应的虚拟物体或场景，并将其叠加在现实世界中。

这一过程需要高效的图像处理算法和深度学习技术的支持。

显示设备是MVR技术的另一个重要组成部分。

用户需要通过显示设备观看到虚拟物体或场景，并进行交互操作。

目前市场上常用的显示设备包括头戴式显示器、智能眼镜等。

这些设备可以通过连接到计算机或移动设备来接收并显示虚拟现实内容。

在娱乐领域，MVR技术可以为用户提供更加逼真和沉浸式的游戏体验。

用户可以通过戴上头戴式显示器或智能眼镜，进入一个虚拟世界，并与虚拟物体进行互动。

同时，MVR技术还可以应用于虚拟现实电影、音乐会等娱乐场景，让观众全身心地投入到虚拟现实中。

在教育领域，MVR技术可以为学生提供更加直观和生动的学习体验。

例如，学生可以使用MVR技术来模拟实验室操作、观察动物和植物的行为等。

这样可以提高学生的学习兴趣和学习效果，激发他们的学习热情。

在医疗领域，MVR技术可以应用于手术模拟、康复训练等方面。

通过使用MVR技术，医生可以模拟手术操作过程，并进行虚拟手术训练，提高手术技术水平。

同时，MVR技术还可以用于康复训练，帮助患者恢复肌肉力量、平衡能力等。

当然，MVR技术还可以在工业设计、建筑设计、旅游等领域中发挥作用。

例如，在工业设计中，MVR技术可以帮助设计师模拟产品设计过程，并进行虚拟展示和交互。

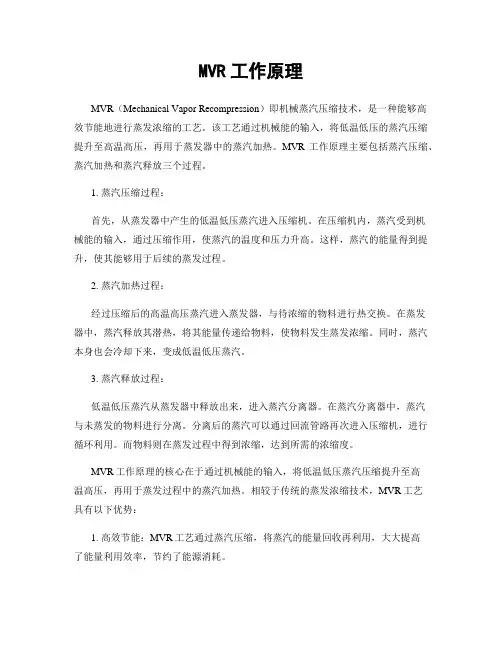

MVR工作原理MVR（Mechanical Vapor Recompression）即机械蒸汽压缩技术，是一种能够高效节能地进行蒸发浓缩的工艺。

该工艺通过机械能的输入，将低温低压的蒸汽压缩提升至高温高压，再用于蒸发器中的蒸汽加热。

MVR工作原理主要包括蒸汽压缩、蒸汽加热和蒸汽释放三个过程。

1. 蒸汽压缩过程：首先，从蒸发器中产生的低温低压蒸汽进入压缩机。

在压缩机内，蒸汽受到机械能的输入，通过压缩作用，使蒸汽的温度和压力升高。

这样，蒸汽的能量得到提升，使其能够用于后续的蒸发过程。

2. 蒸汽加热过程：经过压缩后的高温高压蒸汽进入蒸发器，与待浓缩的物料进行热交换。

在蒸发器中，蒸汽释放其潜热，将其能量传递给物料，使物料发生蒸发浓缩。

同时，蒸汽本身也会冷却下来，变成低温低压蒸汽。

3. 蒸汽释放过程：低温低压蒸汽从蒸发器中释放出来，进入蒸汽分离器。

在蒸汽分离器中，蒸汽与未蒸发的物料进行分离。

分离后的蒸汽可以通过回流管路再次进入压缩机，进行循环利用。

而物料则在蒸发过程中得到浓缩，达到所需的浓缩度。

MVR工作原理的核心在于通过机械能的输入，将低温低压蒸汽压缩提升至高温高压，再用于蒸发过程中的蒸汽加热。

相较于传统的蒸发浓缩技术，MVR工艺具有以下优势：1. 高效节能：MVR工艺通过蒸汽压缩，将蒸汽的能量回收再利用，大大提高了能量利用效率，节约了能源消耗。

2. 低温操作：MVR工艺在蒸发过程中使用低温低压蒸汽，减少了对物料的热敏感性，避免了物料的热降解和色泽变化。

3. 环保减排：MVR工艺不需要外部蒸汽供应，减少了对环境的污染。

同时，由于能量回收利用，也减少了二氧化碳等温室气体的排放。

4. 稳定可靠：MVR工艺采用机械压缩，操作稳定可靠，不受外界环境条件的影响。

MVR工艺在多个领域得到了广泛应用，如化工、制药、食品、环保等行业。

它可以用于浓缩各种溶液、纯化物料、回收实用成份等。

同时，MVR工艺还可以与其他工艺相结合，形成多级蒸发系统，进一步提高浓缩效率。

MVR工作原理引言概述：MVR（Mechanical Vapor Recompression）是一种能够高效利用蒸汽能量的技术，广泛应用于蒸发、浓缩和干燥等工业过程中。

本文将详细介绍MVR的工作原理，包括其基本原理、工作过程和优势。

一、基本原理：1.1 蒸汽压缩原理：MVR利用蒸汽压缩原理实现能量的回收和再利用。

在MVR系统中，高温高压的蒸汽通过压缩机进行压缩，使其温度和压力进一步升高。

通过压缩，蒸汽的能量被提升，从而可以再次用于加热和蒸发。

1.2 蒸汽再循环原理：MVR系统通过将压缩机产生的高温高压蒸汽与蒸发器中的冷凝水进行热交换，将蒸汽中的热量传递给冷凝水，使其蒸发并形成蒸汽。

蒸汽再循环实现了能量的回收和再利用，从而提高了能源利用效率。

1.3 能量平衡原理：MVR系统通过不断循环利用蒸汽能量，实现了能量平衡。

在蒸发器中，蒸汽的热量被传递给物料，使其蒸发。

而在压缩机中，蒸汽的压力和温度被提升，以便再次用于加热和蒸发。

通过能量平衡，MVR系统能够实现高效的蒸发和浓缩过程。

二、工作过程：2.1 压缩阶段：在MVR系统中，压缩机是关键设备。

在压缩阶段，蒸汽被压缩机压缩，使其温度和压力升高。

压缩机通常采用离心式或者螺杆式结构，能够将蒸汽压缩到较高的压力，以便实现能量回收和再利用。

2.2 热交换阶段：在热交换阶段，压缩机产生的高温高压蒸汽与蒸发器中的冷凝水进行热交换。

蒸汽中的热量被传递给冷凝水，使其蒸发并形成蒸汽。

热交换器通常采用板式换热器或者管壳式换热器，能够实现高效的热量传递。

2.3 冷凝阶段：在冷凝阶段，蒸汽被冷凝器冷凝成液体，释放出大量的热量。

冷凝器通常采用冷却水或者制冷剂进行冷却，将蒸汽中的热量带走。

冷凝后的液体被送回蒸发器，进行循环使用。

三、优势：3.1 能源节约：MVR系统通过循环利用蒸汽能量，实现了能源的高效利用。

相比传统的蒸汽系统，MVR系统能够节约大量的能源，降低能源消耗和运行成本。

相对国外供应商，瑞升华及亿华普的成套设备价格仅为进口设备的50%
甚至更低，且有着良好的本地化服务
相对国内供应商，由于国内的企业生产的压缩机不能跨越压缩机加工的
深圳市瑞升华科技有限公司
MVR(机械式二次蒸汽再压缩）蒸发技术介绍
深圳瑞升华科技有限公司 科技有限公司环保科技（环境）有限公 司

深圳市瑞升华科技有限公司
1
MVR(机械式蒸汽再压缩）技术简介
•MVR是英文Mechanical Vapor Re-compression的缩写，是国外成熟节能 蒸发技术
沸点升=5 ℃ ， 则二次蒸汽温度为80 ℃
90 ℃蒸汽热焓=635 Kcal/kg；
90 ℃蒸汽 汽化热 =545 Kcal/kg；
压缩机做功 =8 Kcal/kg 80 ℃二次蒸汽热焓 =630 Kcal/kg
90 ℃ 冷凝水 （用于预热） 深圳市瑞升华科技有限公司
5
典型的 MVR蒸发结晶应用-无机盐蒸发结晶
MVR(机械式二次蒸汽再压缩）工作原理
压缩后 二次蒸汽
压缩机
二次蒸汽
MVR技术可以将需要 冷凝的二次蒸汽通过 压缩再次利用，以替 代新鲜蒸汽，不但避 免了使用新鲜蒸汽， 而且彻底摒弃了冷却 塔，大大降低了运行 费用，真正做到了环 保节能、节水、节约 费用！
浓缩液
分离器 循环泵
原液进
冷凝水 （热）
冷凝水 （冷）
深圳市瑞升华科技有限公司 2
常规（降膜）蒸发器工作原理
不凝气体/真空
冷凝器 降膜蒸发器
冷却 水出 原液 冷凝水 新鲜蒸汽
冷却水进
二次蒸汽
淋水塔 冷凝水 （热） 分离器
农缩液
常规蒸发中需要大量冷却水冷却二次蒸汽的热量（使之冷凝），然后冷却水的热量再通过冷却塔冷 3 深圳市瑞升华科技有限公司 却将热量释放到大气中，不但消耗新鲜蒸汽，同时冷却塔消耗大量循环水以及电能（泵）运行，造 成三重浪费

MVR工作原理标题：MVR工作原理引言概述：MVR，即机械蒸发再生技术，是一种高效的蒸发浓缩技术，广泛应用于化工、食品、医药等行业。

MVR工作原理是通过机械能来提供蒸发过程所需的热量，实现蒸发浓缩的过程。

本文将详细介绍MVR工作原理的相关内容。

一、MVR工作原理的基本概念1.1 MVR的定义：MVR是利用机械能来提供蒸发过程所需热量的技术，通过蒸汽压缩循环实现蒸发浓缩的过程。

1.2 MVR系统组成：MVR系统主要由蒸发器、压缩机、冷凝器、膨胀阀等组件组成，通过这些组件协同工作实现蒸发浓缩过程。

1.3 MVR工作原理：MVR系统通过压缩机将低温低压的蒸汽压缩成高温高压的蒸汽，释放热量给蒸发器，从而实现蒸发浓缩的过程。

二、MVR系统的工作流程2.1 压缩阶段：在MVR系统中，压缩机起到关键作用，将低温低压的蒸汽通过压缩升高温度和压力。

2.2 蒸发阶段：高温高压的蒸汽通过蒸发器，与待处理物料接触，将热量传递给物料，实现蒸发浓缩。

2.3 冷凝阶段：蒸发后的低温低压蒸汽通过冷凝器冷却凝结成液体，同时释放热量，再次回到压缩机进行循环。

三、MVR系统的优势3.1 节能高效：MVR系统通过机械能提供热量，相比传统蒸发浓缩技术能够显著节约能源消耗。

3.2 环保节能：MVR系统无需外部蒸汽或者热水，减少了对环境的影响，符合现代环保要求。

3.3 运行稳定：MVR系统采用闭路循环，运行稳定可靠，维护成本低，适合于长期稳定运行的工业生产。

四、MVR系统的应用领域4.1 化工行业：MVR系统广泛应用于化工行业，如盐类、化肥、酒精等工艺中的蒸发浓缩过程。

4.2 食品格业：MVR系统在食品加工中也有重要应用，如果汁、乳制品、酱油等的蒸发浓缩。

4.3 医药行业：MVR系统在医药制药中用于溶剂回收、废水处理等方面，提高了生产效率和资源利用率。

五、MVR系统的发展趋势5.1 高效节能：未来MVR系统将继续追求更高的能效比和更低的能源消耗，以满足节能减排的需求。

换热器
深圳市瑞升华科技有限公司
4
MVR(机械式二次蒸汽再压缩）工作原理
MVR技术节能的核心是将二次蒸汽的热焓通过提升其温度作为热源替 代新鲜蒸汽，外加一部分压缩机做功从而实现循环蒸发！
降膜蒸发器
85 ℃原液
（经预热）
假设： 进料液体=85℃
85 ℃液体蒸发吸收汽化热： 548.3 Kcal/kg
液体蒸发温度=85 ℃
深圳市瑞升华科技有限公司 2
常规（降膜）蒸发器工作原理
不凝气体/真空
冷凝器 降膜蒸发器
冷却 水出 原液 冷凝水 新鲜蒸汽
冷却水进
二次蒸汽
淋水塔 冷凝水 （热） 分离器
农缩液
常规蒸发中需要大量冷却水冷却二次蒸汽的热量（使之冷凝），然后冷却水的热量再通过冷却塔冷 3 深圳市瑞升华科技有限公司 却将热量释放到大气中，不但消耗新鲜蒸汽，同时冷却塔消耗大量循环水以及电能（泵）运行，造 成三重浪费
结构紧凑，运行平稳，自动化程度高 虽然初期投资额度较高，但大部分项目投资回报率也高，一般在
1.5年至2年，最多不超过3年
深圳市瑞升华科技有限公司 9
MVR技术的广泛应用
由于MVR节能、低温蒸发的特点，其应用非常广泛，包 括
饮料工业（牛奶，果汁，乳清，糖溶液的蒸发）；
食品、添加剂工业（味精、大豆、蛋白质乳液的蒸
•MVR的理论基础是波义耳定律 推导而出，即PV/T = K 其含义是 一定质量的气体的压强*体积/温度为常数，也就意味着当气体 的体积减小，压强增大时，气体的温度也会随即升高； • 根据此原理，当稀薄的二次蒸汽在经体积压缩后其温度会随之升高，从而 实现将低温、低压的蒸汽变成高温高压的蒸汽，进而可以作为热源再次加热 需要被蒸发的原液，从而达到可以循环回收利用蒸汽的目的； •由于在此体积的压缩是通过机械式压缩机实现，所以称作MVR •MVR技术是在欧美市场开发出来，有着几十年历史的成熟技术

MVR工作原理MVR（Mechanical Vapor Recompression）即机械蒸汽压缩，是一种高效的能源回收技术，广泛应用于蒸发结晶、浓缩、干燥等工业过程中。

本文将详细介绍MVR工作原理及其应用。

一、MVR技术基于蒸汽压缩循环原理，通过机械压缩蒸汽来提高其温度和压力，从而实现能量的回收和再利用。

MVR系统主要由压缩机、蒸发器、冷凝器、换热器和控制系统等组成。

1. 压缩机：MVR系统中的压缩机是核心设备，其作用是将低压低温的蒸汽压缩成高压高温的蒸汽。

常见的压缩机类型包括离心式压缩机和往复式压缩机。

压缩机的选择应根据具体工艺要求和经济效益来确定。

2. 蒸发器：蒸发器是将待处理的液体通过加热使其蒸发的装置。

在MVR系统中，蒸发器接收来自压缩机的高温高压蒸汽，通过与待处理液体的热交换，使液体蒸发并浓缩。

蒸发器的设计应考虑到传热效率、防止结垢和堵塞等因素。

3. 冷凝器：冷凝器是将蒸发器中的蒸汽冷凝成液体的装置。

在MVR系统中，冷凝器接收来自蒸发器的蒸汽，并通过与冷却介质的热交换，使蒸汽冷凝成液体。

冷凝器的设计应考虑到传热效率、冷却介质的供应和排放等因素。

4. 换热器：换热器用于实现不同介质之间的热量传递。

在MVR系统中，换热器通常用于蒸汽和待处理液体之间的热交换，以提高能量利用效率。

换热器的设计应考虑到传热效率、防止结垢和堵塞等因素。

5. 控制系统：控制系统用于监测和控制MVR系统的运行。

通过传感器和仪表，控制系统可以实时监测温度、压力、流量等参数，并根据设定值进行自动调节。

控制系统的设计应考虑到可靠性、稳定性和安全性等因素。

二、MVR工作原理示意图下图为MVR系统的工作原理示意图：[示意图]1. 待处理液体进入蒸发器，与高温高压蒸汽进行热交换，液体发生蒸发和浓缩。

2. 蒸发后的蒸汽进入压缩机，通过机械压缩提高其温度和压力。

3. 压缩后的蒸汽进入冷凝器，与冷却介质进行热交换，蒸汽冷凝成液体。

4. 冷凝后的液体通过换热器与待处理液体进行热交换，提高能量利用效率。

MVR工作原理MVR（Mechanical Vapor Recompression）是一种利用机械压缩蒸汽的技术，用于蒸发和浓缩液体。

本文将详细介绍MVR的工作原理及其应用。

一、MVR技术利用机械压缩蒸汽来提供蒸发过程所需的热能。

其工作原理可以分为以下几个步骤：1. 蒸发器：在MVR系统中，蒸发器是核心设备。

原料液体通过蒸发器，受到热能的作用而蒸发。

热能来自于压缩机产生的高温蒸汽。

2. 压缩机：蒸汽通过压缩机进行压缩，使其温度和压力升高。

压缩机将高温高压蒸汽送入蒸发器，提供蒸发所需的热能。

3. 分离器：蒸发后的气体和未蒸发的液体通过分离器进行分离。

分离器将蒸汽和液体分开，使液体返回蒸发器进行再次蒸发，而蒸汽则进入压缩机进行再压缩。

4. 冷凝器：在分离器中分离出的蒸汽进入冷凝器，通过冷凝器的冷却作用，将蒸汽转化为液体。

冷凝后的液体再次返回蒸发器，进行循环。

二、MVR的应用MVR技术具有以下几个优点，因此在多个领域得到了广泛应用：1. 节能高效：MVR技术通过利用压缩机压缩蒸汽，使其再次提供蒸发所需的热能，从而实现能量的循环利用，大大提高了能源利用效率。

2. 产品质量优良：MVR技术在蒸发过程中，温度和压力的控制更加精确，使得产品质量更加稳定和可控。

3. 环境友好：相比传统蒸发技术，MVR技术减少了对环境的污染。

由于能量的循环利用，减少了对外部能源的依赖，降低了二氧化碳排放。

根据不同的工业领域和应用需求，MVR技术可以应用于以下几个方面：1. 食品和饮料工业：MVR技术可用于果汁、乳制品、酒精等液体的浓缩和脱水过程。

通过MVR技术，可以提高产品的浓度和品质。

2. 化工工业：MVR技术可用于化工行业中的溶剂回收、废水处理等过程。

通过MVR技术，可以实现溶剂的回收和废水的浓缩，减少对环境的污染。

3. 制药工业：MVR技术可用于制药行业中的药品浓缩和干燥过程。

通过MVR 技术，可以提高药品的浓度和稳定性，同时减少能源的消耗。
