高层建筑给排水及消防设计方法

超高层建筑给排水及消防设计要点分析摘要：超高层建筑对给排水及消防系统要求极高，其设计难度较大。

为增强设计方案的科学性与合理性，保障超高层建筑给排水正常与消防安全，本文结合某超高层建筑项目，重点就给排水系统中的给水方式、消防系统中的消火栓、自动喷水灭火系统的设计要点进行了分析。

关键词：超高层；给排水；转输水箱，消防设计一、工程概况本项目总建筑面积约24万m2。

含地下三层地下室，功能为汽车库，其中地下2、3F部分区域为人防。

地下室总建筑面积约6万m2，机动车停车数960辆，非机动车停车数1200辆，建筑埋深12.35m。

1#楼主楼为办公，裙房为商业、餐饮，总建筑面积约9.7万m2，总层数42F，总高度211.66m。

其中12F、21F、30F、39F为避难层。

此外，2#塔楼主楼为办公，裙房为商业，总建筑面积7.5万m2，3#、4#、5#楼为商业、餐饮，总建筑面积1.06万m2。

以本项目最高楼1#楼为例分析相关设计要点。

二、超高层建筑给排水系统设计要点1.生活给水系统⑴本项目生活用水采用分区供水，B3~3F由市政给水直供，最不利用水点压力不低于0.10MPa，各用水点水压大于0.20MPa时设置支管减压阀。

（注：当市政压力不稳定或停水时，无法保证1~3F生活用水，由上部第一个避难层内生活水箱供给）。

分区如下：1区（1F~9F）由12F避难层生活水箱D重力供给；2区（10F~18F）由21F避难层生活水箱C重力供给；3区（19F~27F）由30F避难层生活水箱B重力供给；4区（28F~36F）由39F避难层生活水箱A重力供给；5区（37F~RF）由39F避难层生活水箱A+变频设备加压供给。

⑵生活水箱D和生活水箱C补水由设置在B1层的生活泵房1内的生活水箱1和两组转输泵提供（一组供12F避难层生活水箱D、一组供21F避难层生活水箱C）。

生活水箱B和生活水箱A补水由设置在21F避难层的生活水箱C和两组转输泵提供（一组供30F避难层生活水箱B、一组供39F避难层生活水箱A）。

关于高层住宅楼给排水的设计随着城市化进程的加速，高层住宅楼如雨后春笋般在城市中拔地而起。

给排水系统作为高层住宅楼的重要组成部分，其设计的合理性直接关系到居民的生活质量和建筑的使用功能。

本文将详细探讨高层住宅楼给排水设计的相关要点。

一、高层住宅楼给排水系统的特点高层住宅楼由于高度较高、层数较多，与低层建筑相比，其给排水系统具有以下特点：1、静水压力大由于楼层高度的增加，静水压力也随之增大。

如果不采取合理的分区供水措施，不仅会造成管材、设备的损坏，还会导致用水时压力过大，产生噪音和水资源浪费。

2、消防要求高高层住宅楼人员密集，火灾风险较大，因此对消防给排水系统的要求更为严格。

需要设置可靠的消防供水设施，确保在火灾发生时能够及时有效地灭火。

3、排水量大居民生活用水量较大，同时雨水排放也需要考虑。

排水系统需要具备足够的排水能力，以防止排水不畅造成的积水和污水倒灌等问题。

4、管道布置复杂为了满足各楼层的用水和排水需求，管道需要在竖向和水平方向进行复杂的布置，这对管道的敷设和维护提出了更高的要求。

二、高层住宅楼给水系统设计1、供水方式选择常见的高层住宅楼供水方式有以下几种：（1）分区并联供水将建筑竖向分为若干个供水区，每个区设置独立的供水设备和管网，各区之间互不干扰，供水可靠性较高。

（2）分区串联供水各区的水泵和水箱串联工作，下一区的水箱由上一区的水泵供水。

这种方式能源消耗相对较低，但水箱设置较多，增加了建筑空间的占用。

（3）减压供水通过在底层设置减压装置，将市政供水压力减至合适的压力后供上部楼层使用。

这种方式设备简单，但减压效果可能受到市政供水压力波动的影响。

在实际设计中，应根据建筑高度、用水量、水质要求、设备投资和运行管理等因素综合考虑，选择合适的供水方式。

2、管材选用给水管道应选用耐腐蚀、耐压、密封性好的管材。

常用的管材有不锈钢管、铜管、PPR 管等。

不锈钢管和铜管具有强度高、耐腐蚀、使用寿命长等优点，但价格相对较高；PPR 管价格较为经济，安装方便，但在高温环境下性能可能会有所下降。

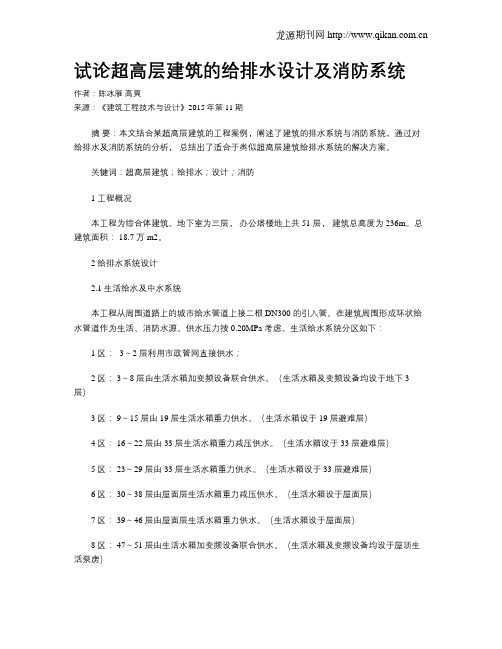

试论超高层建筑的给排水设计及消防系统作者：陈冰雁高爽来源：《建筑工程技术与设计》2015年第11期摘要：本文结合某超高层建筑的工程案例，阐述了建筑的排水系统与消防系统，通过对给排水及消防系统的分析，总结出了适合于类似超高层建筑给排水系统的解决方案。

关键词：超高层建筑；给排水；设计；消防1 工程概况本工程为综合体建筑。

地下室为三层，办公塔楼地上共51 层，建筑总高度为236m。

总建筑面积： 18.7 万m2。

2 给排水系统设计2.1 生活给水及中水系统本工程从周围道路上的城市给水管道上接二根DN300 的引入管。

在建筑周围形成环状给水管道作为生活、消防水源。

供水压力按0.20MPa 考虑。

生活给水系统分区如下：1 区： -3～2 层利用市政管网直接供水；2 区： 3～8 层由生活水箱加变频设备联合供水。

（生活水箱及变频设备均设于地下3 层）3 区： 9～15 层由19 层生活水箱重力供水。

（生活水箱设于19 层避难层）4 区： 16～22 层由33 层生活水箱重力减压供水。

（生活水箱设于33 层避难层）5 区： 23～29 层由33 层生活水箱重力供水。

（生活水箱设于33 层避难层）6 区： 30～38 层由屋面层生活水箱重力减压供水。

（生活水箱设于屋面层）7 区： 39～46 层由屋面层生活水箱重力供水。

（生活水箱设于屋面层）8 区： 47～51 层由生活水箱加变频设备联合供水。

（生活水箱及变频设备均设于屋顶生活泵房）2.2 热水系统2 层食堂操作间由设置于地下1 层锅炉房的2台全自动燃气热水器供应热水。

系统采用机械循环，设置热水循环泵。

其余卫生间内热水均采用分散式热水系统。

采用电热水器供应热水。

2.3 生活污废水系统室内排水采用污、废分流制，所有生活污废水立管均设置专用通气立管。

3 消防工程设计3.1 消火栓给水系统本工程室内、外消火栓系统用水量分别为40L/S、30L/S。

本工程室内消火栓系统设3 个区： 1 区（地下3 层～19 层）， 2 区（20～33 层）， 3 区（34～51层）。

高层民用建筑消防给排水设计要点发布时间：2022-08-28T03:33:07.762Z 来源：《建筑实践》2022年第41卷8期作者：杜繁华1 付然菲2[导读] 消防给排水作为现代民用建筑工程中的重要组成部分，其设计质量直接影响建筑物的各项功能，杜繁华1 付然菲2青岛北洋建筑设计有限公司临沂分公司山东临沂 276000摘要：消防给排水作为现代民用建筑工程中的重要组成部分，其设计质量直接影响建筑物的各项功能，并涉及居民生命财产安全。

通过科学开展建筑消防给排水工作，可减少建筑火灾事故造成的损失，持续提高民用建筑设计水平。

文章对高层民用建筑消防给排水设计要求及要点进行分析，为同类工程提供设计参考。

关键词：高层民用建筑；消防给排水设计；要点分析1超高层建筑概述1.1超高层建筑给排水设计的问题1.1.1超高层建筑室内消防系统的给水设计超高层建筑室内消防系统的给水设计特点不仅体现在每栋建筑设计不同，还体现在每栋“因地制宜”的给水设计特点。

目前，业界比较普遍的有串联加压供水系统和重力流供水系统，这两种供水系统在建筑高层建设中各占一半。

因这两个系统各有优势，建筑设计决于可靠性和与其他专业的协调性。

1.1.2消防中转水箱和减压水箱位置消防水输送罐和减压罐安装在建筑物的避难楼层或设备楼层。

避难楼还设有给水、排水、暖通、空调、电气设备需要设置的区域。

因此，在满足消防规范要求的前提下，尽量减少消防水箱所占用的地方面积，在避难楼层或设备楼层仔细检查专业管道布设和设备布局。

1.2超高层建筑的特点超高层工程的特点主要是高度高、人员密集、火灾风险高、人员撤离难、管路系统压力要求高、消防难度大等。

同时，由于超高层建筑物建设投入大、施工人员多、功能复杂，水暖电专业的管线、电路系统种类繁多，不仅给工程建筑的消防安全增加了难度，也给建筑各方面实施带来了困难。

同时，还有很多问题难以妥善解决，比如安全、内部交通、环境、能耗等。

因此，在工程设计方面，超高层建筑设计是一项技术含量高、工程规模大、设计周期长的复杂系统工程，对建筑、结构、给排水、暖通、电气等专业的要求较高。

浅谈高层建筑给排水工程及消防设计摘要：随着我国土地供应的日益紧张，高层建筑得到了较快发展。

由于高层结构的特殊性，高层建筑给排水及消防设计将直接关系人民的生命、财产安全，同时也是工程质量审核的重点。

本文通过分析高层建筑给排水工程发展现状，针对设计中存在的问题，对给排水系统的维护及消防设计方法进行探讨。

关键字：高层建筑；给排水工程；消防水系统；给排水设计中图分类号：tu998.1文献标识码： a 文章编号：1.高层建筑给排水工程发展现状 1.1高层建筑的建筑标准高。

给水排水设备使用人数多，水量大，一旦发生停水或排水管道堵塞事故，影响范围大；竖向分区多；动力设备多；火灾隐患大；高层建筑的排水量大，管道长，管道中压力波动大。

1.2目前，如何合理地设计给排水及消防系统，对高层建筑日常运行的经济性，以及消防时的安全性和可靠性是高层建筑给排水设计最主要的问题。

当前的高层给排水技术总体上日趋成熟，但也存在许多待解决的问题：（1）新型减压、稳压设备的研制与应用；（2）安全可靠经济实用运行管理方便的供水技术的研究与推广应用；（3）低成本高效能新型管道材料的开发与应用；（4）高层建筑消防与自动控制技术；（5）提高排水系统过水能力，稳定排水系统压力的技术措施；为了适应和推动高层建筑的发展，必须不断改进和提高给排水的技术水平。

2.消防给排水系统的维护： 2.1消火栓的维护： 2.1.1消火栓一般设置在户外或者公共场所，受人为以及自然的双重危害需加强维护，其维护的主要工作有：清除消防栓箱体内以及出水口附近的垃圾，检查扳手套和干透的匹配性，对转动杆进行润滑；清除螺纹上的锈渍；试运行消防栓，同时将管道内的锈水排放干净，检查阻水圈，查看有无漏水；清除地下消防栓井内的垃圾等。

2.2室内消防喷头给水系统的维护 2.2.1 室内的消防喷头至少每半年（或根据消防部门的要求）进行一次维护，检查维护的项目有:查看室内消防栓、消防喷头、消防水喉等消防设施是否完好；查看有无锈迹，阻水圈是否完好，油污滴水漏水的现象发生；消防泵能否在报警5分钟内自动开启，正常供水；报警按钮指示灯、指示器是否完好；检查完毕后可以进行有针对性的演练以检验各设备的正常运行状况。

高层住宅给排水及消防设计随着城市化进程的加速，高层住宅如雨后春笋般涌现。

在高层住宅的设计中，给排水及消防设计是至关重要的环节，直接关系到居民的生活质量和生命财产安全。

一、高层住宅给排水设计（一）生活给水系统高层住宅的生活给水系统需要满足居民日常的用水需求，同时要保证水压稳定和水质安全。

通常采用分区供水的方式，将建筑竖向分为若干个供水区，每个供水区设置独立的供水设备和管网。

这样可以有效避免因楼层过高而导致的水压不足问题。

在水源选择上，一般优先考虑城市自来水。

为了保证水质，还需要设置相应的水处理设备，如过滤、消毒等。

同时，在给水管道的选材上，要选用耐腐蚀、强度高的管材，如不锈钢管、PPR 管等。

（二）排水系统高层住宅的排水系统包括污水排水和雨水排水。

污水排水主要是将居民生活产生的污水收集并排放到市政污水管网。

排水管道的布置要遵循排水顺畅、便于维护的原则，通常采用重力流排水方式。

在污水立管的设计中，要考虑到通气问题，以防止管道内产生负压，影响排水效果。

同时，为了减少排水噪音，可采用特殊的降噪管材或在管道外壁包裹隔音材料。

雨水排水系统则负责将屋面和阳台的雨水及时排放出去。

在设计时，要根据当地的降雨量和建筑的汇水面积，合理确定雨水管的管径和数量。

（三）热水供应系统对于一些对热水需求较高的高层住宅，还需要设计热水供应系统。

常见的热水供应方式有集中式和分户式两种。

集中式热水供应系统通过在小区内设置中央热水机房，将热水供应到各个住户。

这种方式便于管理和维护，但存在管道热损失较大的问题。

分户式热水供应系统则是在每户居民家中设置独立的热水器，如太阳能热水器、电热水器或燃气热水器等。

这种方式灵活性较高，但需要居民自行维护。

二、高层住宅消防设计（一）消火栓系统消火栓系统是高层住宅消防灭火的重要设施之一。

在设计时，要根据建筑的高度、面积和用途等因素，合理确定消火栓的数量、位置和布置方式。

消火栓的水枪充实水柱应能够到达建筑物内的任何部位，以保证灭火效果。

浅谈高层建筑给排水和消防给水系统的设计摘要：在高层建筑给排水以及消防给水的设计过程中，针对消防系统设计方面，分别介绍消火栓给水系统、自动喷淋灭火系统等在各种规范及技术措施要求的不尽相同或是设计过程容易忽视的问题以及给排水设计中值得注意的若干地方，提出自己的见解和注意事项。

关键词：高层建筑，给排水，消防给水，设计中图分类号：[tu208.3] 文献标识码：a 文章编号：一、前言在建筑工程项目建设中，给排水消防系统设计的重要性是不容忽视的，直接关系到人民群众的生命与财产安全，所以，设计人员必须保持高度负责、谨慎的态度。

据我国消防部门统计，在各类火灾事故中建筑火灾造成的人员伤亡与财产损失比例较大，而给排水消防系统的设计不合理是导致火灾事故难以得到有效控制的主要因素。

因此，在现代建筑的给排水消防系统设计中，必须严格遵守国家的相关规范与标准，坚持经济合理、技术先进、安全适用的原则，切实做到防火于未燃。

二、给排水以及消防设计的步骤1、根据周边供水排水状况确定高层居住建筑的供排水方案在确定小区给排水方案之初，首先要对想去周边的给水、排水系统有一详细的了解。

例如：市政给水管网的接入点管径及压力；市政污水管网排污点允许接入的位置、排污管的直径径及管底标高；外部电源的接入情况，外部电源是否能够满足消防电源一级负荷的标准，为泵型的选择提供数据上的依据。

2、估算用水量以及排水量根据建筑物内的人数以及大致的用水设备的具体水量，根据《建筑给水排水设计规范》的相关章节进行最高日最高时用水量及平均排水量的计算。

粗略的算法是排水量是用水量的80-90%。

根据初步测算出来的数据进行后期的测算。

3、屋外雨水排放量的估算以及排水方式的确定屋面雨水的排放，应与建筑专业进行沟通，明确屋面雨水的排放形式，是内排水还是外排水，内排水根据《建筑给水排水设计规范》进行设计，外排水则由建筑专业完成。

4、化粪池的设计化粪池的设计，需要计算完生活污水量后，根据标准选择化粪池的型号，要注意清掏周期，化粪池的清掏周期的设计应该综合考虑设计容积的大小，污水的处理效果以及管理的因素，最长的的清掏期不宜超过12个月。
