实验一,三相桥式全控整流电路实验

三相桥式全控整流电路实验报告一、实验目的本实验旨在通过搭建三相桥式全控整流电路，理解电力电子整流技术的基本原理，掌握三相桥式全控整流电路的工作过程，探究整流电路的输出特性，为进一步研究和应用电力电子技术打下基础。

二、实验原理三相桥式全控整流电路是一种常见的整流电路，其工作原理基于三相半波可控整流电路。

在该电路中，三相交流电通过6个晶闸管（或二极管）整流，将交流电转换为直流电。

6个晶闸管分为三组，每组两个，分别与三相交流电的每一相相连。

通过控制晶闸管的导通时刻，可以控制电流的流向和大小，从而实现整流的目的。

三、实验步骤1.搭建三相桥式全控整流电路。

使用电源、电阻、二极管、晶闸管等元器件搭建电路。

注意确保连接正确、安全可靠。

2.连接输入电源，调整输入电压，使输入电压在允许范围内。

3.触发晶闸管，控制其导通时刻。

可以使用脉冲信号发生器触发晶闸管，通过改变触发脉冲的相位来控制晶闸管的导通时刻。

4.观察并记录输出电压和电流的变化情况。

可以使用示波器等设备观察输出波形，并记录相关数据。

5.改变触发脉冲的相位，观察输出电压和电流的变化情况，并记录数据。

6.分析实验数据，探究整流电路的工作特性和输出特性。

四、实验结果与分析1.实验结果在实验过程中，我们观察到了整流电路的输出电压和电流的变化情况。

当触发脉冲的相位角增加时，输出电压和电流的平均值增加；当触发脉冲的相位角减小时，输出电压和电流的平均值减小。

实验结果表明，通过控制触发脉冲的相位角，可以有效地控制整流电路的输出电压和电流。

2.结果分析根据实验结果，我们可以得出以下结论：（1）三相桥式全控整流电路可以实现整流的功能，将交流电转换为直流电。

（2）通过控制触发脉冲的相位角，可以控制晶闸管的导通时刻，进而控制输出电压和电流的大小。

当触发脉冲的相位角增加时，晶闸管的导通时间增加，输出电压和电流的平均值增加；当触发脉冲的相位角减小时，晶闸管的导通时间减少，输出电压和电流的平均值减小。

三相桥式全控整流电路实验结论一、电路结构与工作原理三相桥式全控整流电路由三相交流电源、三相全控桥、负载电阻以及触发脉冲源等部分组成。

其工作原理基于三相全控桥的工作原理，通过控制触发脉冲的相位来控制整流输出的电压大小和方向。

二、触发脉冲与控制方式本实验采用脉冲变压器触发方式，通过调节触发脉冲的相位来控制整流输出的电压大小和方向。

控制方式采用移相控制方式，通过调节控制电压的大小和极性来控制触发脉冲的相位。

三、输出电压与负载特性实验结果表明，随着控制电压的增大，整流输出电压增大，当控制电压达到一定值时，整流输出电压达到最大值。

当负载电阻增大时，整流输出电压减小，当负载电阻达到无穷大时，整流输出电压达到最小值。

四、功率因数与谐波分析实验结果表明，采用三相桥式全控整流电路可以有效地提高功率因数，减小谐波对电网的影响。

但是，当整流输出电压增大时，谐波电流也会相应增大，因此需要对谐波进行抑制。

五、电路参数设计与优化为了提高三相桥式全控整流电路的性能，需要对电路参数进行设计与优化。

实验结果表明，触发脉冲的频率和移相角是影响整流输出电压大小和稳定性的关键因素。

因此，在参数设计时需要重点考虑这些因素。

同时，为了减小谐波对电网的影响，需要选择合适的滤波器参数。

六、实验结果对比与分析通过对不同控制方式下的实验结果进行对比与分析，可以发现采用移相控制方式可以有效提高整流输出电压的稳定性和调节速度。

同时，采用脉冲变压器触发方式可以有效减小整流输出电压的脉动和噪声。

七、电路性能评估与改进建议根据实验结果，可以对三相桥式全控整流电路的性能进行评估。

本实验中，采用了以下指标进行评估：整流输出电压的大小和稳定性、功率因数、谐波含量以及调节速度等。

通过对这些指标进行分析，可以发现该电路具有以下优点：可以实现对交流电源的整流作用；可以提高功率因数；可以实现对整流输出电压的快速调节等。

但是也存在一些不足之处，例如触发脉冲的脉动和噪声较大等问题。

三相桥式全控整流电路实验报告实验报告：三相桥式全控整流电路一、实验目的1.了解三相桥式全控整流电路的工作原理；2.掌握三相桥式全控整流电路的实际应用；3.熟悉实验中相关的仪器设备使用和操作；4.通过实验，加深对三相桥式全控整流电路的认识和理解。

二、实验原理1.三相交流电源通过三相桥式整流器，经过电感L1平滑滤波，然后由IGBT或晶闸管等元件构成的全控整流桥对交流电进行整流；2.控制信号通过控制电路产生，并通过触发电路以一定的脉冲方式送入IGBT或晶闸管触发端，从而实现对整流桥的控制。

三、实验所需器材和材料三相交流电源、电感、电容、IGBT或晶闸管、示波器、台式多功能电源等。

四、实验步骤及调试过程1.搭建三相桥式全控整流电路。

2.将三相交流电源连接到整流电路的输入端。

3.连接示波器，通过示波器观察输入和输出波形。

4.连接控制电路，根据实验要求对整流电路进行控制。

5.进行相应的实验数据采集和记录。

五、实验数据记录和分析1.实验中记录了输入电压、输出电压、输出电流等数据。

2.通过分析记录的数据，可以得出整流电路的性能指标，例如：输出电流的大小、纹波系数、效率等。

3.通过数据的分析可以得出实验结果。

六、实验结果分析1.通过数据分析得出输入输出电流的关系，验证了三相桥式全控整流电路的工作原理。

2.通过实验结果可以得出整流电路的性能指标，并对实验结果进行评价。

3.通过实验结果的分析可以对整流电路进行改进和优化。

七、实验结论八、实验中遇到的问题和解决方法1.连接电路时，需要注意电源的极性和电路的连接顺序，否则会导致电路不能正常工作。

解决方法是仔细查阅电路图和实验指导书，正确连接电路。

2.控制电路的参数设置不当，导致无法对整流电路进行控制。

解决方法是按照实验要求对控制电路进行参数调整，确保其能够正常工作。

3.示波器波形不清晰，无法正确观察到输入和输出波形。

解决方法是检查示波器和连接线路，确保其连接良好，并对示波器参数进行适当调整。

三相桥式全控整流实验报告三相桥式全控整流实验报告引言：在现代电力系统中，整流技术是一项重要的电力转换技术。

而三相桥式全控整流器作为一种常见的整流器结构，被广泛应用于工业和家庭电力系统中。

本次实验旨在通过搭建三相桥式全控整流实验电路，研究其工作原理和性能。

一、实验原理三相桥式全控整流器由六个可控硅器件组成，包括三个正向可控硅和三个反向可控硅。

其工作原理是通过控制可控硅的导通角来控制整流电流的大小和方向。

当可控硅导通角为0时，整流电流为零；当可控硅导通角为180度时，整流电流为最大值。

通过控制可控硅的导通角，可以实现对整流电流的精确控制。

二、实验步骤1. 搭建实验电路首先，我们按照实验电路图搭建三相桥式全控整流实验电路。

实验电路包括三相交流电源、三相桥式全控整流器、负载电阻和控制电路。

注意在搭建电路时，要确保电路连接正确，以避免电路短路或其他故障。

2. 接通电源接通电源之前，需要先检查电路连接是否正确，并确保所有开关处于关闭状态。

接通电源后，我们可以观察到整流器的运行状态。

3. 调节触发角通过控制电路，我们可以调节可控硅的触发角，从而控制整流电流的大小和方向。

在实验中，我们可以逐渐增加触发角，观察整流电流的变化情况。

同时，我们还可以改变负载电阻的大小，观察其对整流电流的影响。

4. 记录实验数据在实验过程中，我们需要记录整流电流、负载电压和触发角等数据。

这些数据可以用于后续的分析和比较。

三、实验结果通过实验，我们可以得到如下结果：1. 整流电流与触发角的关系当触发角为0度时，整流电流为零；当触发角为180度时，整流电流为最大值。

随着触发角的增加，整流电流逐渐增大，但增速逐渐减慢。

当触发角为90度时，整流电流为零。

2. 整流电流与负载电阻的关系当负载电阻增大时，整流电流减小；当负载电阻减小时，整流电流增大。

这是因为负载电阻的变化会影响整流电路的输出特性。

3. 整流电流与电源电压的关系整流电流与电源电压之间存在线性关系。

三相桥式全控整流电路实验报告.doc
实验目的：
1. 熟悉三相桥式全控整流电路的电气特性。

实验原理：
三相桥式全控整流电路是一种采用单相半波可控整流器结构组成的三相可控整流电路。

一般采用交-直-交的方式将三相电源的电能转换为直流电源供给负载使用。

该电路结构简单，可靠性高，输出电流稳定。

实验设备：
2. 示波器。

3. 多用表。

实验步骤：
1. 将三相交流电源接入实验箱的三相输入端，注意接线正确。

2. 打开实验箱电源开关，使电源工作。

3. 调整多用表测量输出电压和输出电流。

4. 通过改变触发角来改变输出电压的大小，记录不同触发角对输出电压和电流的影响。

5. 将示波器连接到电路中测量输出波形，观察波形随着触发角的变化而发生的变化。

实验结果：
观察实验箱测量仪器读数，当改变触发角时，输出电压大小也会相应改变。

输出电压
与触发角度是成反比关系的。

通过观察示波器显示的实验结果，可以看到，随着触发角的变化，输出波形也会随之
发生变化。

当触发角为0时，输出波形为直流电平；当触发角为90时，输出波形为正半波；当触发角为180度时，输出波形为负半波；当触发角为270度时，输出波形又变为正
半波。

三相桥式全控整流电路是一种常用的电力电子器件，其输出电压大小与触发角成反比
关系，输出波形则随触发角的变化而变化。

掌握该电路的工作原理，能够较好地开发利用
其电气特性。

实验编号实验报告书实验项目：三相桥式全控整流及实验所属课程: 电力电子技术基础课程代码:面向专业: 自动化学院(系): 物理与机电工程学院自动化系实验室: 电机与拖动代号: 4262012年10 月20 日一、实验目的：1．熟悉MCL-01, MCL-02组件。

2．熟悉三相桥式全控整流及有源逆变电路的接线及工作原理。

3．了解集成触发器的调整方法及各点波形。

二、实验内容：1．三相桥式全控整流电路2．三相桥式有源逆变电路3．观察整流或逆变状态下，模拟电路故障现象时的波形。

三、实验主要仪器设备：1．MCL系列教学实验台主控制屏。

2．MCL—01组件。

3．MCL—02组件。

4．MEL-03可调电阻器。

5．MEL-02芯式变压器6．二踪示波器7．万用表三相桥式全控整流及有源逆变电路实验线路图及接线图四、实验示意图：五、实验有关原理及原始计算数据，所应用的公式：三相桥式全控整流电路的原理一般变压器一次侧接成三角型，二次侧接成星型，晶闸管分共阴极和共阳极。

一般1、3、5为共阴极，2、4、6为共阳极。

（1）2管同时通形成供电回路，其中共阴极组和共阳极组各1，且不能为同1相器件。

（2）对触发脉冲的要求：1)按VT1-VT2-VT3-VT4-VT5-VT6的顺序，相位依次差60︒。

2)共阴极组VT1、VT3、VT5的脉冲依次差120︒，共阳极组VT4、VT6、VT2也依次差120︒。

3)同一相的上下两个桥臂，即VT1与VT4，VT3与VT6，VT5与VT2，脉冲相差180︒。

（3）Ud一周期脉动6次，每次脉动的波形都一样，故该电路为6脉波整流电路。

（4）需保证同时导通的2个晶闸管均有脉冲，可采用两种方法：一种是宽脉冲触发一种是双脉冲触发（常用）（5）晶闸管承受的电压波形与三相半波时相同，晶闸管承受最大正、反向电压的关系也相同。

三相桥式全控整流电路实质上是三相半波共阴极组与共阳极组整流电路的串联。

在任何时刻都必须有两个晶闸管导通才能形成导电回路，其中一个晶闸管是共阴极组的，另一个晶闸管是共阳组的。

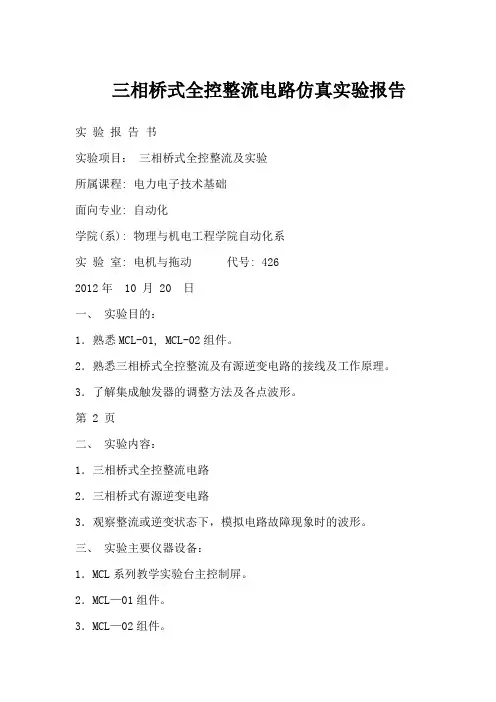

三相桥式全控整流电路仿真实验报告实验报告书实验项目：三相桥式全控整流及实验所属课程: 电力电子技术基础面向专业: 自动化学院(系): 物理与机电工程学院自动化系实验室: 电机与拖动代号: 4262012年 10 月 20 日一、实验目的：1．熟悉MCL-01, MCL-02组件。

2．熟悉三相桥式全控整流及有源逆变电路的接线及工作原理。

3．了解集成触发器的调整方法及各点波形。

第 2 页二、实验内容：1．三相桥式全控整流电路2．三相桥式有源逆变电路3．观察整流或逆变状态下，模拟电路故障现象时的波形。

三、实验主要仪器设备：1．MCL系列教学实验台主控制屏。

2．MCL—01组件。

3．MCL—02组件。

4．MEL-03可调电阻器。

5．MEL-02芯式变压器6．二踪示波器7．万用表三相桥式全控整流及有源逆变电路实验线路图及接线图五、实验有关原理及原始计算数据，所应用的公式：三相桥式全控整流电路的原理一般变压器一次侧接成三角型，二次侧接成星型，晶闸管分共阴极和共阳极。

一般1、3、5为共阴极，2、4、6为共阳极。

（1）2管同时通形成供电回路，其中共阴极组和共阳极组各1，且不能为同1相器件。

（2）对触发脉冲的要求：1)按VT1-VT2-VT3-VT4-VT5-VT6的顺序，相位依次差60。

2)共阴极组VT1、VT3、VT5的脉冲依次差120，共阳极组VT4、VT6、VT2也依次差120。

3)同一相的上下两个桥臂，即VT1与VT4，VT3与VT6，VT5与VT2，脉冲相差180。

（3）Ud一周期脉动6次，每次脉动的波形都一样，故该电路为6脉波整流电路。

（4）需保证同时导通的2个晶闸管均有脉冲，可采用两种方法：一种是宽脉冲触发一种是双脉冲触发（常用）（5）晶闸管承受的电压波形与三相半波时相同，晶闸管承受最大正、反向电压的关系也相同。

三相桥式全控整流电路实质上是三相半波共阴极组与共阳极组整流电路的串联。

在任何时刻都必须有两个晶闸管导通才能形成导电回路，其中一个晶闸管是共阴极组的，另一个晶闸管是共阳组的。

电力电子技术三相桥式全控整流电路仿真实验实验目的掌握三相桥式全控整流电路仿真模型的建立及模块参数和仿真参数的设置。

理解三相桥式全控整流电路的工作原理及仿真波形。

实验设备：MA TLAB/Simulink/PSB实验原理三相桥式全控整流电路如图3-1所示。

u2为电源电压，ud为负载电压，id为负载电流，uVT为晶闸管阳极与阴极间电压。

图3-1 三相桥式全控整流电路实验内容启动Matlab，建立如图3-2所示的三相桥式全控整流电路结构模型图。

图3-2 三相桥式全控整流电路模型双击各模块，在出现的对话框内设置相应的模型参数，如图3-3、3-4、3-5、3-6、3-7、3-8、3-9所示。

图3-3 交流电压源V a模块参数图3-4 交流电压源Vb模块参数图3-5 交流电压源Vc模块参数图3-6 同步脉冲发生器模块参数图3-7 触发脉冲控制角常数设置图3-8 触发脉冲封锁常数设置图3-9 负载模块参数系统仿真参数设置如图3-10所示。

图3-10 系统仿真参数运行仿真模型系统即可得到控制角为30º时，电源电压、触发信号、负载电流、负载电压的仿真波形，如图3-11所示。

图3-11 控制角为30º时的仿真波形（带电阻性负载）改变同步脉冲发生器模块的控制角，即可得到不同工作情况下的仿真波形。

例如将晶闸管控制角取为60º，即将触发脉冲控制角常数设置为60，此时的仿真波形如图3-12所示。

图3-12 控制角为60º时的仿真波形（带电阻性负载）改变串联RLC分支模块的参数即可改变负载类型。

例如，设置负载模块的参数R=10Ω，L=0.04H，电容为inf，即为阻感性负载，当晶闸管控制角取为45º（将触发脉冲控制角常数设置为45）时的仿真波形如图3-13所示。

图3-13 控制角为45º时的仿真波形（带阻感性负载）同理，在带阻感性负载的情况下，改变固定时间间隔脉冲发生器模块的初始相位角即可得到不同工作情况下的仿真波形。

三相桥式全控整流电路实验实验目的1．熟悉触发电路及晶闸管主回路组件。

2．熟悉三相桥式全控整流及有源逆变电路的接线及工作原理。

二、实验内容1．三相桥式全控整流电路2. 三相桥式有源逆变电路3．观察整流或逆变状态下，模拟电路故障现象时的波形。

三、实验线路及原理主电路由三相全控变流电路及三相不控整流桥组成。

触发电路为集成电路，可输出经高频调制后的双窄脉冲链。

三相桥式整流及有源逆变电路的工作原理可参见“电力电子技术”的有关教材。

1）电源控制屏位于NMCL-32/MEL-002T等2）L平波电抗器位于NMCL-331R可调电阻位于NMEL-03/43）dU）位于NMCL-31A4）G给定（g6）U位于NMCL-33或NMCL-33F中ct7）晶闸管位于NMCL-33或NMCL-33F中8）二极管位于NMCL-33或NMCL-33F中四、实验设备和仪器1.教学实验台主控制屏2.触发电路及晶闸主回路组件3.电阻负载组件4.变压器组件5.双踪示波器（自备）6.万用表（自备）五、实验方法1．未上主电源之前，检查晶闸管的脉冲是否正常。

（1）用示波器观察触发电路及晶闸管主回路的双脉冲观察孔，应有间隔均匀，相互间隔60度的幅度相等的双脉冲。

（2）检查相序，用示波器观察触发电路及晶闸管主回路，中同步电压观察口“1”，“2”间隔120°。

脉冲观察孔，“1” 脉冲超前“2” 脉冲60°（及“1”号脉冲的第二个脉冲波与“2”号脉冲的第一个脉冲波相重叠）则相序正确，否则，应调整输入电源（任意对换三相插头中的两相电源）。

（3）用示波器观察每只晶闸管的控制极，阴极，应有幅度为1V—2V的脉冲。

（4）将调速系统控制单元的给定器输出Ug接至触发电路及晶闸管主回路面板的Uct端，调节偏移电压Ub，在Uct=0时，使α=150°。

2．三相桥式全控整流电路按图1接线,并将RD调至最大。

（感性负载时将700mH电感串入电阻负载）合上控制屏交流主电源。

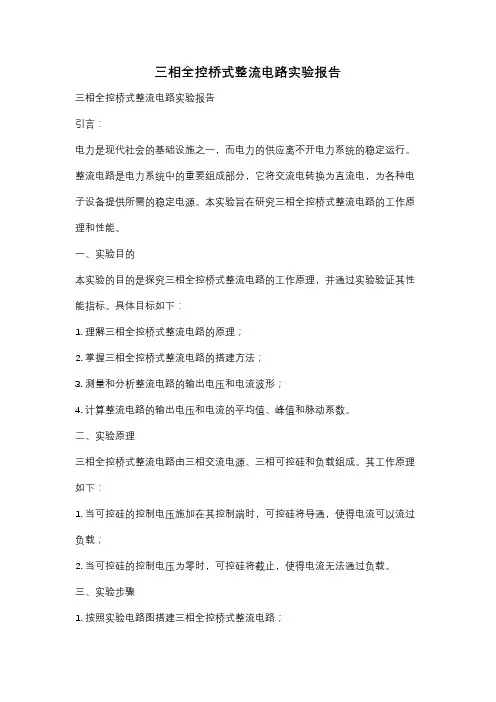

三相全控桥式整流电路实验报告三相全控桥式整流电路实验报告引言：电力是现代社会的基础设施之一，而电力的供应离不开电力系统的稳定运行。

整流电路是电力系统中的重要组成部分，它将交流电转换为直流电，为各种电子设备提供所需的稳定电源。

本实验旨在研究三相全控桥式整流电路的工作原理和性能。

一、实验目的本实验的目的是探究三相全控桥式整流电路的工作原理，并通过实验验证其性能指标。

具体目标如下：1. 理解三相全控桥式整流电路的原理；2. 掌握三相全控桥式整流电路的搭建方法；3. 测量和分析整流电路的输出电压和电流波形；4. 计算整流电路的输出电压和电流的平均值、峰值和脉动系数。

二、实验原理三相全控桥式整流电路由三相交流电源、三相可控硅和负载组成。

其工作原理如下：1. 当可控硅的控制电压施加在其控制端时，可控硅将导通，使得电流可以流过负载；2. 当可控硅的控制电压为零时，可控硅将截止，使得电流无法通过负载。

三、实验步骤1. 按照实验电路图搭建三相全控桥式整流电路；2. 连接实验仪器，包括交流电源、示波器和负载；3. 开启交流电源，调节电压和频率为合适的数值；4. 通过控制可控硅的触发角，改变整流电路的输出波形；5. 使用示波器测量和记录整流电路的输出电压和电流波形；6. 计算整流电路的输出电压和电流的平均值、峰值和脉动系数。

四、实验结果与分析通过实验测量和计算，得到了三相全控桥式整流电路的输出电压和电流的各项指标。

根据实验数据，可以得出以下结论：1. 整流电路的输出电压和电流呈现出脉动的特点，这是由于可控硅的导通和截止引起的；2. 控制可控硅的触发角可以改变整流电路的输出波形，从而调节输出电压和电流的大小；3. 整流电路的输出电压和电流的平均值、峰值和脉动系数与可控硅的触发角有关，可以通过调节触发角来控制输出电压和电流的稳定性。

五、实验总结本实验通过搭建三相全控桥式整流电路，探究了其工作原理和性能指标。

实验结果表明，通过控制可控硅的触发角，可以调节整流电路的输出电压和电流的大小和稳定性。

实验一三相桥式全控整流电路的建模与分析一、实验目的1、熟悉Matlab/Power System仿真模块资源库和仿真环境；2、深入理解三相桥式全控整流电路结构、原理；3、研究多模态负载及触发角度工况下的电路特性。

二、实验原理1、MATLAB仿真工具MATLAB是一种广泛应用于科学计算、工程设计和仿真用的通用数学工具软件。

1998年，MA TLAB增加了电力系统模块库，该模块库以Simulink为运行环境，是建立在Sinulink 标准模块和M语言基础上的一个附加模型库，它提供为电力系统仿真分析专用的各种线性与非线性元件和模块。

尤其是在MATLAB6.X之后的版本中，SimPowerSystems 的元件库进行了扩充，现主要包含以下几类：电源库、元件库、电力电子元件库、机组模型、连接元件、测量元件、其它元件、电力图形用户界面、演示系统等，基本涵盖了电路、电力电子、电气传动和电力系统等电工学科中常用的基本元件和系统的仿真模型，其元件和模块是由电力工业领域的专家提出并得到实际证实的，符合电力专业分析软件的要求。

这些模块库包含了大多数常用电力系统元件的模块。

用户可以在库中找到例如IGBT、MOSFET、GTO等几乎所有常用的新型电力电子器件模型，给使用带来极大的方便。

利用这些库模块及其它库模块，用户可方便、直观地建立各种系统模型并进行仿真。

2、三相桥式全控整流电路三相桥式全控整流电路的整流控制可看作一组共阴极接法(VT1、VT3、VT5)和一组共阳极接法(VT2、VT4、VT6)串联而成，电路如图1.1所示。

三相桥式全控整流电路通过触发脉冲触发SCR轮流导通。

晶闸管的触发导通顺序为VT1→VT2→VT3→VT4→VT5→VT6。

图1.1 三相桥式全控整流电路三相桥式全控整流电路的工作特点为：(1) 任何时候共阴、共阳极组各有一只元件同时导通才能形成电流通路。

(2) 共阴极组晶闸管VT1、VT3、VT5，按相序依次触发导通，相位相差120º，共阳极组晶闸管VT2、VT4、VT6，相位相差120º，同一相的晶闸管相位相差180º。

三相桥式全控整流电路实验报告三相桥式全控整流电路实验报告引言：在现代电力系统中，电力的传输和分配都离不开电力电子设备。

全控整流电路作为一种重要的电力电子器件，广泛应用于变频调速、电力质量改善等领域。

本实验旨在研究三相桥式全控整流电路的工作原理和性能特点，并通过实验验证其可靠性和稳定性。

一、原理介绍三相桥式全控整流电路是由六个可控硅器件组成的桥式整流电路。

通过对六个可控硅器件的控制，可以实现对输入交流电的整流和调节。

其工作原理如下：当输入交流电为正半周时，通过适当控制可控硅器件的导通时间，使得输出电压为正；当输入交流电为负半周时，通过适当控制可控硅器件的导通时间，使得输出电压为负。

通过不断调整可控硅的导通角，可以实现对输出电压的精确控制。

二、实验装置和步骤实验装置包括三相交流电源、三相桥式全控整流电路、负载电阻和测量仪器。

实验步骤如下：1. 连接实验装置：将三相交流电源的三相输出接入三相桥式全控整流电路的输入端，将负载电阻接入输出端，同时连接测量仪器以测量电流和电压。

2. 调节可控硅的触发角：通过控制触发脉冲的时刻和宽度，调节可控硅的导通时间，从而控制输出电压的大小。

3. 测量电流和电压：通过电流表和电压表分别测量负载电阻上的电流和输出电压的大小。

4. 记录实验数据：记录不同触发角下的输出电压和电流值，并绘制电压-电流特性曲线。

三、实验结果与分析通过实验测量和数据记录，得到了不同触发角下的输出电压和电流值。

根据这些数据绘制出了电压-电流特性曲线。

通过分析曲线，可以得出以下结论：1. 输出电压与触发角度成正比：当触发角度增大时，输出电压也随之增大；当触发角度减小时，输出电压也随之减小。

2. 输出电流与触发角度成正比：当触发角度增大时，输出电流也随之增大；当触发角度减小时，输出电流也随之减小。

3. 输出电压和电流的波形呈现近似直流的特点，具有较好的稳定性和可控性。

四、实验总结通过本次实验，我们深入了解了三相桥式全控整流电路的工作原理和性能特点。

三相桥式全控整流电路实验报告实验目的，通过搭建三相桥式全控整流电路，了解其工作原理和特性，掌握整流电路的调试方法和技巧。

实验器材，三相交流电源、三相桥式全控整流电路板、示波器、电压表、电流表、直流电源。

实验原理，三相桥式全控整流电路由六个可控硅组成，分别为T1、T2、T3、T4、T5、T6，接在三相交流电源上。

当T1和T4导通时，电流从A相正半周流向负极，当T2和T5导通时，电流从B相正半周流向负极，当T3和T6导通时，电流从C相正半周流向负极。

这样便实现了三相桥式全控整流电路的整流功能。

实验步骤：1. 按照实验电路原理图，搭建三相桥式全控整流电路。

2. 接通三相交流电源，调节电压和频率，观察整流电路的工作状态。

3. 使用示波器观察整流电路的输入输出波形，记录波形特点。

4. 调节触发脉冲的相位和宽度，观察整流电路的输出电压和电流变化。

5. 测量整流电路的输出电压和电流，绘制特性曲线。

实验结果与分析：通过实验观察和测量，我们得到了三相桥式全控整流电路的输入输出波形和特性曲线。

在不同触发脉冲相位和宽度的情况下，整流电路的输出电压和电流呈现出不同的变化规律。

当触发脉冲提前或延迟，整流电路的输出电压和电流波形会发生相位移动和变形，从而影响整流电路的工作效果。

结论：通过本次实验，我们深入了解了三相桥式全控整流电路的工作原理和特性，掌握了整流电路的调试方法和技巧。

同时，我们也发现了整流电路在不同触发脉冲条件下的输出特性，为今后的实际工程应用提供了重要的参考依据。

实验总结：三相桥式全控整流电路作为一种常见的电力电子器件，具有广泛的应用前景。

通过本次实验，我们不仅学习了整流电路的基本原理，还掌握了实际调试和测量的技能。

希望通过今后的实验和学习，能够更深入地理解电力电子技术，为工程实践和科研创新提供有力支持。

以上就是本次三相桥式全控整流电路实验的报告内容，希望能够对大家有所帮助。

《电力电子技术》实验报告学院专业学号姓名实验一三相桥式全控整流电路和实验一、实验目的1．熟悉三相桥式全控整流的工作原理。

2．了解集成触发器的调整方法及各点波形;3．对三相桥式全控整流的特性进行研究。

二、实验原理及线路实验线路如图1所示：~~图1 三相桥式全控整流及有源逆变电路实验线路图三相桥式全控整流原理如下：习惯上一般给六只晶闸管编号，共阴极三只依次为1、3、5，下面三只共阳极的依次为4、6、2，即VT1和VT4接A相，VT3和VT6接B相，VT5和VT2接C相。

在三相桥式全控整流电路中，以自然转换点作为控制角α的起算点，该点比相电压波形过零点滞后30°，即VT1、VT3、VT5的自然转换点，分别滞后于A、B、C相电压正向过零点30°；VT4、VT6、VT2的自然转换点分别滞后于A、B、C相电压负向过零点30°。

在三相桥式整流电路中，任何时刻必须保证有二只晶闸管同时导通才能形成电流回路。

每只管子导通120°（在强感性负载下）。

由于电路中共阴与共阳组换流点相隔60°，所以每隔60°有一次换流。

在阻性负载下，电路的控制角α最大移相范围为120°；在感性负载下，电路的控制角α最大移相范围为90°。

在三相桥式整流电路中，为保证电路正常工作，触发脉冲通常是双窄脉冲。

在三相桥式全控整流电路中，在阻性负载时，负载电压u d是六个不同线电压的组合。

当α=0°时，为三相线电压的正向包络线，每周期脉动六次，其波形频率为300Hz，其基本上是一个平稳直流。

若负载是电阻性负载，当控制角α≤60°时输出电流是连续的，当控制角α>60°时，输出电流波形发生断续。

因此输出电压平均值U d为控制角0≤α≤60°232233sin cos cos dU Uπαπα=2.34π++=⎰ωt td()=ωααU2控制角60°≤α≤120°d2233d() 2.341cos()3U Uππαππ+⎡⎤==++⎢⎥⎣⎦⎰ωtωtsinα输出电流平均值:dddUIR=流过每只晶闸管的平均电流:13dT dI I=流过每只晶闸管的电流有效值亦应根据电流的连续与断续的情况分别计算求出。

实验一、三相桥式全控整流电路实验一、实验目的1.熟悉三相桥式全控整流电路的接线、器件和保护情况。

2.明确对触发脉冲的要求。

3.掌握电力电子电路调试的方法。

4.观察在电阻负载、电阻电感负载情况下输出电压和电流的波形。

二、实验类型本实验为验证型实验，通过对整流电路的输出波形分析，验证整流电路的工作原理和输入与输出电压之间的数量关系。

三、实验仪器1．MCL－III教学实验台主控制屏。

2．MCL—33组件及MCL35组件。

3．二踪示波器4．万用表5．电阻（灯箱）四、实验原理实验线路图见后面。

主电路为三相全控整流电路，三相桥式整流的工作原理可参见“电力电子技术”的有关教材。

五、实验内容和要求1.三相桥式全控整流电路2.观察整流状态下，模拟电路故障现象时的波形。

实验方法：1．按图接好主回路。

2.接好触发脉冲的控制回路。

将给定器输出Ug接至MCL-33面板的Uct端，将MCL-33 面板上的Ublf接地。

打开MCL-32的钥匙开关，检查晶闸管的脉冲是否正常。

（1）用示波器观察MCL-33的双脉冲观察孔，应有间隔均匀，相互间隔60o的幅度相同的双脉冲。

（2）检查相序，用示波器观察“1”，“2”单脉冲观察孔，“1”脉冲超前“2”脉冲600，则相序正确，否则，应调整输入电源。

3．三相桥式全控整流电路（1）电路带电阻负载（灯箱）的情况下：调节Uct（Ug），使α在30o~90o范围内，用示波器观察记录α=30O、60O、90O时，整流电压u d=f（t），晶闸管两端电压u VT=f（t）的波形，并用万用表记录相应的Ud和交流输入电压U2数值。

α=0O α=30Oα=60Oα=90Oi u（2）电路带阻感负载的情况下：在负载中串入700mH 的电感调节Uct （Ug ），使α在30o ~90o 范围内，用示波器观察记录α=30O 、60O 、90O 时，整流电压u d =f （t ），晶闸管两端电压u VT =f （t ）的波形，并用万用表记录相应的Ud 和交流输入电压U 2数值。
