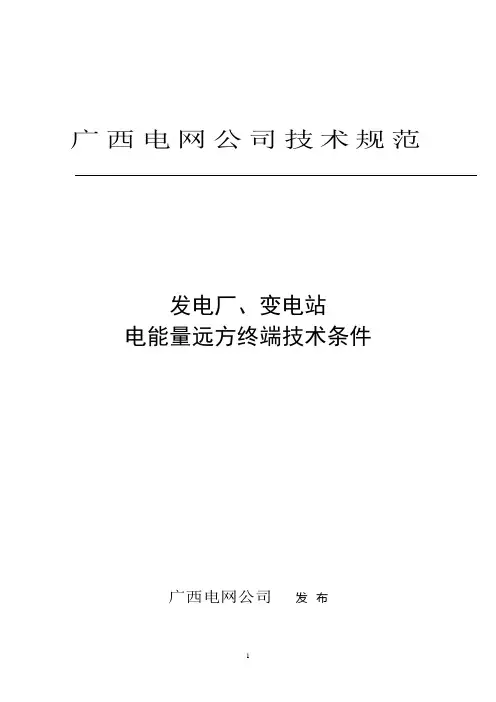

广西电网公司发电厂、变电站电能量远方终端技术条件

广西电网公司技术规范发电厂、变电站电能量远方终端技术条件广西电网公司发布前言为了适应技术发展的需要，规范接入广西电网公司的发电厂、变电站电能量远方终端的功能、性能，以减少电能计量自动化系统的复杂性，提高系统的可维护性和方便电能计量自动化系统的管理，特制定本技术条件。

本技术条件给出了广西电网公司发电厂、变电站电能量远方终端的技术要求和功能标准，由广西电力科学研究院负责起草。

本技术条件由广西电网公司营销部负责解释。

目录1.范围 (6)2.引用标准 (6)3.术语和定义 (7)3.1.电能量远方终端 (7)3.2.机架式厂站采集终端 (7)3.3.壁挂式厂站采集终端 (7)4.技术要求 (7)4.1.工作环境条件要求 (7)4.2.可靠性 (7)4.3.工作电源 (7)4.3.1.一般要求 (7)4.3.2.输入电源范围及偏差 (7)4.3.3.功率消耗 (7)4.3.4.失电数据和时钟保持 (8)4.4.结构 (8)4.4.1.外壳及其防护性能 (8)4.4.1.1.机械强度 (8)4.4.1.2.阻燃性能 (8)4.4.2.接线端子 (8)4.4.3.天线 (8)4.4.4.接地端子 (8)4.4.5.电气间隙和爬电距离 (8)4.4.6.加封印 (9)4.4.7.金属部分的防腐蚀 (9)4.5.绝缘性能要求 (9)4.5.1.绝缘电阻 (9)4.6.冲击电压 (10)4.7.数据传输信道 (10)4.7.1.安全防护 (10)4.7.2.通信介质 (10)4.7.3.数据传输误码率 (10)4.7.4.通信协议 (10)4.7.4.1.主站通信 (10)4.7.4.2.电表通信 (10)4.7.5.抄表通信接口 (11)4.7.5.1.RS-485抗干扰能力 (11)4.7.6.上传通信接口 (11)4.7.6.1.一般要求 (11)4.7.6.1.1.以太网络 (11)4.7.6.1.2.拨号MODEM (11)4.7.6.1.3.RS-232/485 (11)4.7.7.维护接口 (11)4.8.功能要求 (11)4.8.1.数据采集与存储 (11)4.8.2.数据传输 (12)4.8.3.对时方式 (12)4.8.4.参数设置和数据显示 (12)4.8.4.1.参数设置 (12)4.8.4.2.数据显示 (12)4.8.5.易维护性 (13)4.8.6.软件远程升级 (13)4.8.7.数据安全性 (13)4.8.8.本地功能 (13)4.8.8.1.本地状态指示 (13)4.8.8.2.本地维护功能 (13)4.8.9.终端维护 (14)4.8.9.1.自检自恢复 (14)4.8.9.2.终端初始化 (14)4.8.9.3.数据备份 (14)5.试验方法 (14)5.1.一般规定 (14)5.1.1.试验条件 (14)5.1.1.1.气候环境条件 (14)5.1.2.电源条件 (14)5.1.3.试验设备 (15)5.1.4.整机试验的规定 (15)5.2.结构和机械试验 (15)5.2.1.一般检查 (15)5.2.2.间隙和爬电距离 (15)5.2.3.外壳和端子着火试验 (15)5.2.4.振动试验 (15)5.3.气候影响试验 (16)5.3.1.高温试验 (16)5.3.2.低温试验 (16)5.3.3.湿热试验 (16)5.4.绝缘性能试验 (16)5.4.1.试验要求 (16)5.4.2.绝缘电阻 (16)5.4.3.绝缘强度 (17)5.4.4.冲击电压 (17)5.5.电源影响试验 (17)5.5.2.电源电压变化试验 (18)5.5.3.功率消耗 (18)5.5.5.数据和时钟保持试验 (18)5.6.1.数据传输误码率试验 (18)5.6.2.通信协议试验 (18)5.6.3.本地通信接口 (18)5.6.4.远程通信接口 (19)5.6.5.数据采集 (19)5.6.6.数据处理和存储试验 (19)5.6.6.1.存储数据类型 (19)5.6.6.2.存储容量 (19)5.6.6.3.时钟对时和走时误差试验 (19)5.6.7.事件记录试验 (19)5.6.8.数据传输试验 (19)5.6.8.1.与主站通信试验 (20)5.6.8.2.与电能表通信试验 (20)5.6.9.本地功能试验 (20)5.6.9.1.本地状态指示试验 (20)5.6.9.2.本地维护接口试验 (20)5.6.10.终端维护试验 (20)6.标志、运输、贮存 (20)6.1.标志 (20)6.2.运输 (21)6.3.贮存 (21)1.范围本规范规定了用于变电站以及发电厂（下简称“厂站”）的电能量远方终端（下简称终端或“ERTU”）的功能及技术要求，以规范和指导电能信息厂站采集终端的订货、验收、检验/校验及维护。

DTU技术规范

配电自动化远方终端（DTU）技术规范（适用开闭站、配电室、电缆分界室三遥站点）北京市电力公司二〇一〇年九月11.总则1.1本规范适用于由DTU实现遥测、遥信、遥控功能的开闭站、配电室、电缆分界室等站点内应用的远方终端。

1.2本规范正文提出了对设备的技术参数、性能等方面的技术要求。

1.3本规范提出的是最低限度的技术要求，并未对一切技术细节做出规定。

对本规范未进行规定的技术细节，参照最新版本的GB标准执行。

2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本技术标准中未明确要求的条款，应执行最新颁布的IEC标准、国家标准、行业标准。

当标准中的条款与本规范存在偏差时，应以本技术规范为准。

DL/T 814-2002 配电自动化系统功能规范GB/T13729-2002 远动终端设备DL/T630—1997 交流采样远动终端技术条件DL/T 721—2000 配网自动化系统远方终端DL/T 597-1996 低压无功补偿控制器订货技术条件GB/T15576-1995 低压无功功率静态补偿装置JB7113-93 低压并联电容器装置GB 4208—2008 外壳防护等级（IP代码）DL/T 634.5101-2002 远动设备及系统第5-101部分:传输规定DL/T 634.5104-2002 远动设备及系统第5-104部分:传输规定京电调[2005]20号北京电力公司配网自动化101/104通信规约实施细则3.定义3.1配电自动化系统远方终端是指用于配电网馈线回路的各种馈线远方终端、配电变压器远方终端设备的统称。

3.2DTU是指安装在配电网馈线回路的开闭站、配电室等站点，具有遥信、遥测、遥控和故障电流检测(或利用故障指示器检测故障)等功能的远方终端。

4.环境条件4.1运行环境温度范围：-20℃~+55℃4.2极限环境温度范围：-40℃~+70℃4.3相对湿度：5%～100%4.4大气压力：70kPa～106kPa4.5抗震能力：地面水平加速度0.38g地面垂直加速度0.15g同时作用持续三个正弦波，安全系数1.6715.功能技术要求5.1电源技术要求5.1.1装置电源5.1.1.1装置电源应能同时接纳交、直流供电方式。

(整理)GBT13730—92区电网数据采集与监控系统.

中华人民共和国国家标准地区电网数据采集与监控系统通用技术条件GB/T13730—92 General specification for SCADA system to the district power network国家技术监督局1992-10-06批准1993-05-01实施本标准参照采用国际标准IEC870(1988)《远动设备和系统》。

1主题内容与适用范围本标准规定了地区电网数据采集与监控系统的技术要求、试验方法、检验规则等。

本标准适用于地区电网及各类供电网的数据采集与监控系统。

变电站的集中控制系统亦可参照使用。

2引用标准GB2887计算机场地技术条件GB9813微型数字电子计算机通用技术条件GB/T13729远动终端通用技术条件DL451循环式远动规约3技术要求3.1环境条件3.1.1工作大气条件系统中主站(调度端)计算机正常工作条件一般为：a.环境温度15～30℃；b.相对湿度10%～75%；c.大气压力：86～108kPa，66～108kPa。

3.1.2周围环境要求a.无爆炸危险、无腐蚀性气体及导电尘埃、无严重霉菌，无剧烈振动冲击源；b.接地电阻符合GB2887中第8条的规定。

3.2电源要求3.2.1交流电源a.额定电压220V，允许偏差-15%～+10%；b.谐波含量小于5%；c.频率50Hz，允许偏差±5%。

3.2.2直流电源a.电压允许偏差-15%～+10%，-10%～+15%(浮充供电方式)；b.纹波系数小于5%。

3.2.3不间断电源(UPS)交流电源失电时间不大于20min时，UPS应维持系统正常工作。

3.3系统设计要求3.3.1系统构成地区电网数据采集与监控系统通常由主站(调度端)、通道和若干子站(厂站端)组成，见图1。

图13.3.2硬件在系统设计时，应满足3.4条和3.5条功能要求，还应考虑可靠性、可维修性、可扩性。

系统和各单元的逻辑设计应采用校验技术，留有适当逻辑余量。

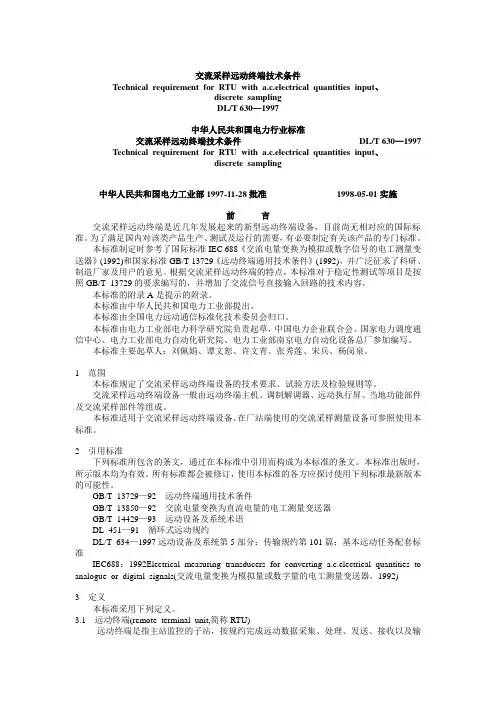

DLT 630-1997 交流采样远动终端技术条件

交流采样远动终端技术条件Technical requirement for RTU with a.c.electrical quantities input、discrete samplingDL/T 630—1997中华人民共和国电力行业标准交流采样远动终端技术条件DL/T 630—1997 Technical requirement for RTU with a.c.electrical quantities input、discrete sampling中华人民共和国电力工业部1997-11-28批准1998-05-01实施前言交流采样远动终端是近几年发展起来的新型远动终端设备，目前尚无相对应的国际标准。

为了满足国内对该类产品生产、测试及运行的需要，有必要制定有关该产品的专门标准。

本标准制定时参考了国际标准IEC688《交流电量变换为模拟或数字信号的电工测量变送器》(1992)和国家标准GB/T13729《远动终端通用技术条件》(1992)，并广泛征求了科研、制造厂家及用户的意见。

根据交流采样远动终端的特点，本标准对于稳定性测试等项目是按照GB/T13729的要求编写的，并增加了交流信号直接输入回路的技术内容。

本标准的附录A是提示的附录。

本标准由中华人民共和国电力工业部提出。

本标准由全国电力远动通信标准化技术委员会归口。

本标准由电力工业部电力科学研究院负责起草，中国电力企业联合会、国家电力调度通信中心、电力工业部电力自动化研究院、电力工业部南京电力自动化设备总厂参加编写。

本标准主要起草人：刘佩娟、谭文恕、许文青、张秀莲、宋兵、杨闵泉。

1范围本标准规定了交流采样远动终端设备的技术要求、试验方法及检验规则等。

交流采样远动终端设备一般由远动终端主机、调制解调器、远动执行屏、当地功能部件及交流采样部件等组成。

本标准适用于交流采样远动终端设备。

在厂站端使用的交流采样测量设备可参照使用本标准。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

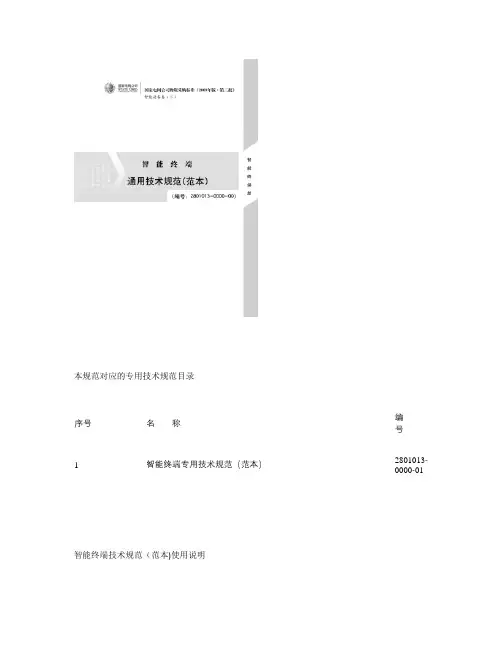

国家电网公司智能变电站智能终端通用技术规范范本解析

本规范对应的专用技术规范目录序号名称编号1 智能终端专用技术规范（范本）2801013-0000-01智能终端技术规范（范本)使用说明1．本技术规范分为通用部分、专用部分。

2．项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3．项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用技术规范“项目单位技术差异表"并加盖该网、省公司物资部（招投标管理中心)公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用技术规范条款及专用部分固化的参数；2)项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用技术规范的修改形成“项目单位技术差异表"，放入专用技术规范中，随招标文件同时发出并视为有效，否则将视为无差异.4．对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5．技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改.6．投标人逐项响应专用技术规范中“1 标准技术参数"、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件专用技术规范的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“投标人技术偏差表”外,必要时应提供相应试验报告。

7．一次设备的型式、电气主接线和一次系统情况对二次设备的配置和功能要求影响较大，应在专用部分中详细说明。

目次智能终端技术规范(范本）使用说明 7711总则 7731。

1引言1。

2供方职责2技术规范要求 7732。

1使用环境条件2.2装置额定参数2。

3装置功率消耗2。

4智能终端总的技术要求2.5智能终端具体要求2。

6智能控制柜结构的技术要求 7763试验 7763。

1试验要求 7763。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

表2 状态量电压标称值
状态量
直流电压
12
24 优先采用值
48
60
5
110 非优先采用值
220
V 交流电压
— — — — 24 48 110 220
表3 状态量输入电流分级
mA
电流分级
状态量输入直流和交流电流值
最小
最大
1级
1
5
2级
5
10
3级
10
50
4级
50
—
表4 状态量输出电流分级
A
状态量输出
电流分级
使用。
2 引用标准 GB191 包装储运图示标志 GB2421 电工电子产品基本环境试验规程总则 GB2423.1 电工电子产品基本环境试验规程试验 A：低温试验方法 GB2423.2 电工电子产品基本环境试验规程试验 B：高温试验方法 GB2423.3 电工电子产品基本环境试验规程试验 Ca：恒定湿热试验方法 GB2423.10 电工电子产品基本环境试验规程试验 Fc：振动(正弦)试验方法 GB2887 计算机场地技术条件 GB3047.1 面板、架和柜的基本尺寸系列 JB616 电力系统二次电路用屏(台)通用技术条件 DL451 循环式远动规约
注：与二次设备及外部回路直接连接的接口回路绝缘电阻采用 Ui＞60V 的要求。
3.7 绝缘强度在正常试验大气条件下，设备的被试部分应能承受表7 中规定的50Hz 交流电压1min 绝
缘强度的试验，无击穿与闪络现象。试验部位为非电气连接的两个独立回路之间，各带电回路与金属外壳之间。
表7
V
额定绝缘电压 Ui
远动终端通用技术条件
GB/T 13729－92 国家技术监督局1992－10－06批准 1993－05－01实施
本标准参照采用国际标准 IEC 870(1988) 《远动设备和系统》。
1 主题内容与适用范围本标准规定了远动终端设备(RTU)的技术要求、试验方法、检验规则等。远动终端设备一般由远动终端主机及调制解调器、远动执行屏、当地功能部件等组成。本标准适用于微机型远动终端设备。非微机型远动终端设备和微机型转发设备亦应参照
3.3.2 软件软件编制一般按功能划分做到标准化、模块化、便于功能的扩充。对现场的信息参数宜
编制独立的参数模块，便于在运行中修改。此外，还应配置诊断软件。 3.3.3 结构尺寸要求
设备的结构尺寸及安装尺寸应符合 GB3047和 JB616的要求。 3.4 功能要求 3.4.1 基本功能
a.采集并向远方发送状态量，遥信变位优先传送； b.采集并向远方发送数字量； c.采集并向远方发送脉冲量； d.采集并向远方发送模拟量； e.问答式传输方式下，被测量超越定值传送； f.设备自调； g.程序自恢复； h.设备自诊断(故障诊断到插件级)； i.通道监视。 3.4.2 选配功能 a.数据总加及显示； b.当地选测、当地功能(CRT 显示及打印制表)； c.单端运行； d.数据转换输出； e.接收并执行遥控命令及返校； f.信息编辑转发； g.当地越限报警； h.与两个主站通信； i.事件顺序记录； j.接收并执行遥调命令； k.接收并执行校时命令； l.接收并执行复归命令； m.主、备通道自动切换。 3.5 基本性能要求 3.5.1 模拟量 a.模拟量标称值见表1； b.模数转换总误差≤0.5%； c.数模转换总误差≤0.5%。 3.5.2 状态量 a.输入回路采用光电隔离； b.闭合对应二进制码“1”，断开对应二进制码“0”(指用一位码表示时)； c.状态量电压标称值见表2； d.状态量输入电流分级见表3； e.状态量输出电流分级见表4； f.事件顺序记录站内分辨率≤10ms。
利用数字量模拟器设置一组4位十进制数(用 BCD 码表示)，则在显示终端或打印机上能显示或打印出对应的数字遥测量，数值与设置值相同，重复上述试验10次以上。 4.4.6 脉冲量输入测试
启动脉冲量输出模拟器，在 RTU 的显示终端或打印机上进行核对，该数值应与脉冲量输出模拟器的计数相一致，改变脉冲频率重做上述试验5次以上。 4.4.7 与主机通信正确性测试
表5
额定绝缘电压 Ui
绝缘电阻要求
V
MΩ
Ui≤60
≥5(用250V 兆欧表)
Ui＞60
＞5(用500V 兆欧表)
注：与二次设备及外部回路直接连接的接口回路绝缘电阻采用 Ui＞60V 的要求。
表6
额定绝缘电压 Ui
绝缘电阻要求
V
MΩ
Ui≤60
≥1(用250V 兆欧表)
Ui＞60
≥1(用500V 兆欧表)
在主站端改变遥调设置值 Ti，在 RTU 遥调输出端读得 Vi，遥调设置值分别取满刻度值的 ±18，±14，±12及±1，则遥调数模转换误差 Ei 可由(2)式求出：
(2)
式中 K——设置与输出值的转换系数； n——数模转换的二进制字长。总误差取 Ei 的最大值。
4.4 功能试验 4.4.1 基本设备
a.主站(调度端)或模拟主站设备应包括以下几部分：双工调制解调器、通信控制器、计算机、图形终端(CRT)、打印机各一台。模拟屏根据需要配置； b.模拟量发生器、状态信号模拟器、数字量模拟器各一套； c.遥控执行指示器一套； d.频率可调脉冲量输出模拟器一台； e.512位数字电压表及电流表各一块； f.被测 RTU 一套，包括 RTU 主机、显示终端(CRT)、打印机等。将上述设备连接成一个一对一数据采集与监控系统，并通电运行，如图1所示。
试验电压有效值
Ui≤60
500
60＜Ui≤125
1000
125＜Ui≤250
1500
注：与二次设备及外部回路直接连接的接口回路试验电压采用125V＜Ui≤250V 的要求。
3.8 高频干扰适应能力在正常工作大气条件下设备处于工作状态时，施加3.8.1条和3.8.2条所规定的高频干
扰，由电子逻辑电路组成的回路及软件程序应能正常工作。 3.8.1 高频干扰波特性
4 试验方法 4.1 试验条件
除非另有规定，试验大气条件下不应超出下列范围： a.环境温度15～35℃； b.相对湿度45%～75%； c.大气压力86～106kPa。 4.2 绝缘电阻试验按3.6条规定对设备用相应电压的兆欧表测量绝缘电阻，测量时间不小于5s。在试验整机对地绝缘电阻时，应拔出装有半导体器件(光耦器件除外)的印制板。 4.3 绝缘强度按3.7条规定用击穿电压测试仪进行绝缘强度试验。试验电压从零起始，在5s 内逐渐升到规定值并保持1min，随后迅速平滑地降到零值，测试完毕断电后用接地线对被试品进行安全放电。对额定电压为60V 以下的半导体器件(光耦器件除外)，在对整机进行绝缘强度试验时应采取防护措施，如拔出有关插件或短接有关电路等。
直流
交流
最小
最大
最小
最大
1级
—
0.1
—
0.2
2级
0.05Leabharlann 0.50.11
3级
0.10
1.0
0.2
2
4级
0.25
2.5
0.5
5
3.5.3 脉冲量 a.输入回路采用光电隔离； b.脉宽≥10ms； c.接口电平：0～5V，0～12V，0～24V。
3.5.4 信息通道 a.传输速率：(50)，(200)，300，600，1200，2400bit/s；注：括号内数字不推荐。 b.工作方式：单工、半双工、全双工； c.比特差错差≤1×104； d.接收电平：-40～0dB； e.发送电平：0～-20dB。
4.4.2 模数转换总误差测试在环境温度0℃和40℃时任选一路模拟量输入，调节模拟量发生器使之依次输出-5V，
-4V，-3V，-2V，-1V，1V，2V，3V，4V，5V 并用位数字电压表测量，读数记为 Vi，同时在 RTU 的打印机上分别打印出对应的输出值，记为 Si，则模数转换误差 Ei 可由(1)式求出：
3 技术要求 3.1 环境条件 3.1.1 工作大气条件
a.环境温度：5～40℃；0～45℃； b.相对湿度：5%～95%(最大绝对湿度28g/m3)； c.大气压力：86～108kPa；66～108kPa。 3.1.2 周围环境要求 a.无爆炸危险，无腐蚀性气体及导电尘埃，无严重霉菌存在，无剧烈振动冲击源； b.接地电阻应符合 GB 2887第8章的规定。 3.2 电源要求 3.2.1 交流电源电压为单相220V，允许偏差-15%～+10%；-10%～+15%。 3.2.2 交流电源频率为50Hz，允许偏差±5%。 3.2.3 交流电源波形为正弦波，谐波含量小于5%。 3.2.4 直流电源电压允许偏差-15%～+10%；-10%～+15%(浮充供电方式)。 3.2.5 直流电源电压纹波系数小于5%。 3.2.6 不间断电源(UPS)在交流失电或电源不符合要求时，维持供电时间不少于20min。 3.3 主要设计要求 3.3.1 硬件在设计产品时，除应满足第3.4条功能要求外，还应考虑到可靠性，可维护性和可扩性。
模拟量优先采用值
非优先采用值
表1 模拟量标称值电流源，mA
0～5 0～10 4～20 -1～0～+1 -5～0～+5 -10～0～+10 0～1 0～2.5 0～20 -2.5～0～+2.5 -20～0～+20
电压源，V — — — — — —
0～1 0～5 0～10 -1～0～+1 -5～0～+5 -10～0～+10
RTU 及主站计算机系统通电后，在主站图形终端上核对遥测数据及遥信状态。进行4.4.3 条至4.4.6条测试时应在主站的图形终端上看到数据的变化及事件记录的告警显示。主站打印出的事件顺序记录应与 RTU 打印的事件顺序记录一致。 4.4.8 遥控测试
