石英玻璃密度,让小编来介绍下!

光学石英玻璃石英玻璃石英玻璃有透明和不透明石英玻璃两种，透明和不秀明石英玻璃是工业和科研使用的最有经济价值的材料。

其制造（采用熔炼方法）所用的原料为水晶或高纯、超高纯石英砂（透明石英玻璃）和白色石英砂（不透明石英玻璃）。

这两种原料都存在于自然界，它的成份为最纯的SiO2所组成。

石英玻璃和水晶具有相同的化学成份，但在结构上大不相同。

一个是玻璃态，另一个是晶态。

水晶经不起高温热冲击，它遇高温就会破裂并转化成其它晶体变态，而石英玻璃经得起极高温的冲击。

制造透明石英玻璃和不透明石英玻璃要求在高温下进行，因为结晶SiO2在1713℃以上才能熔化。

2．3．1.石英玻璃概述石英玻璃在国外已有160多年历史，1839年法国人首先用氢氧燃烧火焰熔化石英制造石英玻璃，1902年英国人用石墨棒通电获得高温（称为单棒电熔炉）制造石英玻璃，二十世纪40年代发明了电熔连熔炉，50年代随着半导体技术和新型电光源的发展（急需大量石英玻璃），石英玻璃才迅速发展起来。

因为石英玻璃的生产技术难度大，直到目前能够大量生产石英玻璃的国家仅有美国、德国、法国、日本、英国、中国等少数国家。

我国石英玻璃研究始于1957年，在中华人民共和国成立之前是空白。

1956年国家制定12年科技发展规划，要求发展国防急需的57项重点研究任务，解决二弹一星用的新型高性能材料，为研究原子弹、导弹、人造卫星做好物质准备。

石英玻璃是第26项和第40项任务书中指定要研究的内容，任务是下达给当时的国家建筑材料综合研究所。

我国石英玻璃的发展大体可分为5个阶段：1957—1961年为开创阶段，以研究工艺制造方法为主；1962—1966年为形成产业阶段，在此期间完成很多军工任务，民品产量和质量也有很大提高，已初步形成产业；1978—1988年为改革创新时期，高新技术用石英玻璃，如：大规模集成电路用高纯耐高温石英玻璃管、高纯涂层坩埚、电弧法坩埚、光通信用石英玻璃、激光用石英玻璃等都是这一时期研究并大量生产的；1989—2000年为引进国外先进技术、技术创新、增加品种和产量等大发展时期，最为突出的是东海县发展成为电光源用石英玻璃生产基地，年产石英玻璃达6000吨（其中优质品2000余吨），质量极大的提高，成本几倍的下降，技术装备显著的改进。

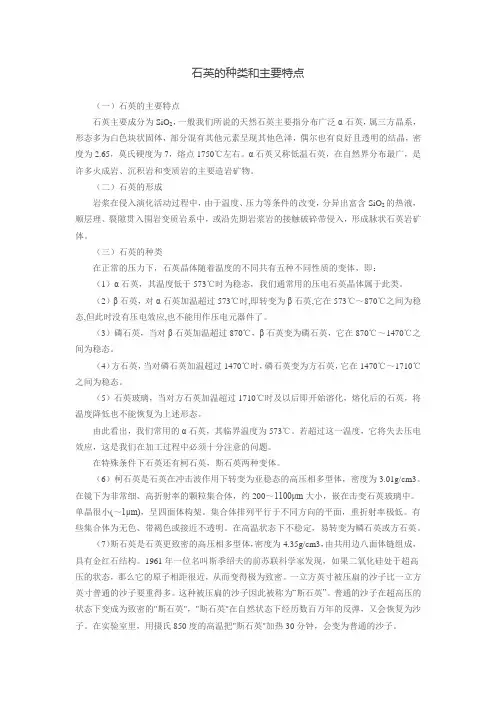

石英的种类和主要特点（一）石英的主要特点石英主要成分为SiO2，一般我们所说的天然石英主要指分布广泛α-石英，属三方晶系，形态多为白色块状固体，部分混有其他元素呈现其他色泽，偶尔也有良好且透明的结晶，密度为2.65，莫氏硬度为7，熔点1750℃左右。

α石英又称低温石英，在自然界分布最广，是许多火成岩、沉积岩和变质岩的主要造岩矿物。

（二）石英的形成岩浆在侵入演化活动过程中，由于温度、压力等条件的改变，分异出富含SiO2的热液，顺层理、裂隙贯入围岩变质岩系中，或沿先期岩浆岩的接触破碎带侵入，形成脉状石英岩矿体。

（三）石英的种类在正常的压力下，石英晶体随着温度的不同共有五种不同性质的变体，即：（1）α石英，其温度低于573℃时为稳态，我们通常用的压电石英晶体属于此类。

（2）β石英，对α石英加温超过573℃时,即转变为β石英,它在573℃～870℃之间为稳态,但此时没有压电效应,也不能用作压电元器件了。

（3）磷石英，当对β石英加温超过870℃，β石英变为磷石英，它在870℃～1470℃之间为稳态。

（4）方石英，当对磷石英加温超过1470℃时，磷石英变为方石英，它在1470℃～1710℃之间为稳态。

（5）石英玻璃，当对方石英加温超过1710℃时及以后即开始溶化，熔化后的石英，将温度降低也不能恢复为上述形态。

由此看出，我们常用的α石英，其临界温度为573℃。

若超过这一温度，它将失去压电效应，这是我们在加工过程中必须十分注意的问题。

在特殊条件下石英还有柯石英，斯石英两种变体。

（6）柯石英是石英在冲击波作用下转变为亚稳态的高压相多型体，密度为3.01g/cm3。

在镜下为非常细、高折射率的颗粒集合体，约200～1100μm大小，嵌在击变石英玻璃中。

单晶很小(～1μm)，呈四面体构架。

集合体排列平行于不同方向的平面，重折射率极低。

有些集合体为无色、带褐色或接近不透明。

在高温状态下不稳定，易转变为鳞石英或方石英。

（7）斯石英是石英更致密的高压相多型体，密度为4.35g/cm3，由共用边八面体链组成，具有金红石结构。

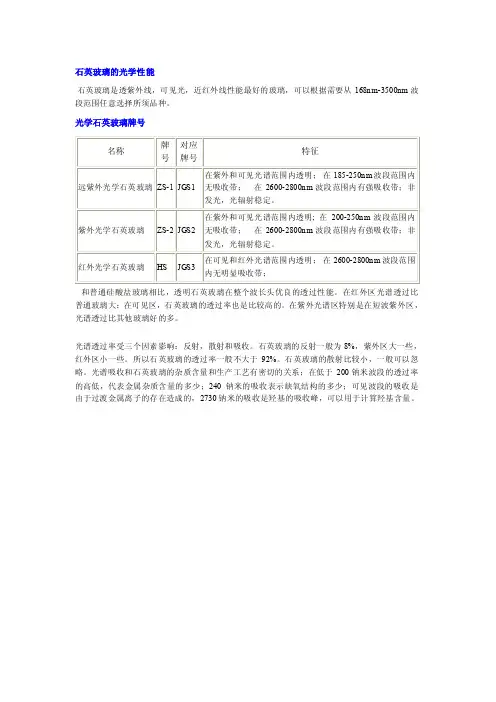

石英玻璃的光学性能石英玻璃是透紫外线，可见光，近红外线性能最好的玻璃，可以根据需要从168nm-3500nm波段范围任意选择所须品种。

光学石英玻璃牌号和普通硅酸盐玻璃相比，透明石英玻璃在整个波长头优良的透过性能。

在红外区光谱透过比普通玻璃大；在可见区，石英玻璃的透过率也是比较高的。

在紫外光谱区特别是在短波紫外区，光谱透过比其他玻璃好的多。

光谱透过率受三个因素影响：反射，散射和吸收。

石英玻璃的反射一般为8%，紫外区大一些，红外区小一些。

所以石英玻璃的透过率一般不大于92%。

石英玻璃的散射比较小，一般可以忽略。

光谱吸收和石英玻璃的杂质含量和生产工艺有密切的关系；在低于200钠米波段的透过率的高低，代表金属杂质含量的多少；240钠米的吸收表示缺氧结构的多少；可见波段的吸收是由于过渡金属离子的存在造成的，2730钠米的吸收是羟基的吸收峰，可以用于计算羟基含量。

光谱透过性能用光谱吸收羟基计算的方法：光谱透过率（Ta/Tb）mm-1C:羟基含量（C，ppm）T:厚度（mm）Ta:2600钠米波长的透过率Tb：2730钠米波长的透过率B：中国的国家标准计算公式：C=96.5/dLG10（Ia/I）mm-1C:羟基含量（ppm）d:厚度(cm)Ia:2730钠米基线到零线的距离（mm）I：2730钠米吸收峰到零线的距离（mm）光谱透过率：厚度1mm）其它厚度光谱透过率可以用公式推导：T = (1-R)2 e -atT: 透过率R：单反射损耗。

e：自然对数基数。

t：厚度（cm）石英玻璃的化学性能石英玻璃除氢氟酸和300度以上的脓磷酸以外其他所有酸，不论其温度和浓度，都不受侵蚀。

但是对强碱性盐和一些金属（包括化合物）常温下虽然不太受侵蚀，但在高温下侵蚀较严重。

具体见下表：石英玻璃的化学纯度石英玻璃的纯度主要取决与原料，用四氯化硅等高纯原料生产的石英玻璃纯度可以达到6个九（99.9999%）；用提纯的优质天然石英生产的石英玻璃纯度可以达到4个九，用于半导体工业；用优质天然石英生产的普通石英玻璃纯度在3个九左右。

石英玻璃和普通玻璃成分嘿，朋友们！今天咱来聊聊石英玻璃和普通玻璃这俩玩意儿。

你说这石英玻璃啊，那可真是玻璃家族里的“贵族”呢！它就像是一个特别厉害的武林高手，有着自己独特的功夫。

石英玻璃主要成分是二氧化硅，纯度那叫一个高呀！这就好比是一碗纯净的泉水，没有一点儿杂质。

它耐高温，就像一个不怕火烤的勇士，不管多高的温度都能扛得住。

你想想看，一般玻璃遇到高温可能就软了、化了，可石英玻璃不一样，它在高温下依然稳稳当当的，厉害吧！而且它的化学稳定性也超强，不容易和其他东西发生反应，简直就是个“独行侠”，特立独行。

再看看普通玻璃，它就像是我们身边的老伙计，普普通通但又不可或缺。

普通玻璃成分也有二氧化硅，不过可没石英玻璃那么纯啦。

它虽然没有石英玻璃那么厉害的耐高温和化学稳定性，但在我们的日常生活中那也是用处多多呀。

窗户上的玻璃、杯子呀，这些可都是普通玻璃的身影呢。

它就像是一个随和的朋友，能适应各种环境。

咱打个比方吧，石英玻璃就像是一辆超级跑车，性能超强但价格也高；而普通玻璃呢，就像一辆经济实用的小汽车，虽然没那么牛，但能满足我们的基本需求。

你说，这俩是不是各有各的好呀？石英玻璃在一些高科技领域那可是大显身手呢，比如在半导体制造中，那可是发挥着重要作用。

普通玻璃呢，虽然没有那么高大上，但给我们的生活带来了很多便利呀。

你说要是没有普通玻璃，我们的窗户该用啥呀？要是没有石英玻璃，那些高科技设备又该怎么办呢？所以呀，它们俩都很重要，谁也少不了谁。

我们的生活不就是这样嘛，有像石英玻璃那样高大上的东西，也有像普通玻璃这样平凡却实用的东西。

它们共同构成了我们丰富多彩的世界。

我们要珍惜它们，也要好好利用它们，让它们为我们的生活增添更多的色彩和便利。

这就是我对石英玻璃和普通玻璃的看法，你们觉得呢？原创不易，请尊重原创，谢谢!。

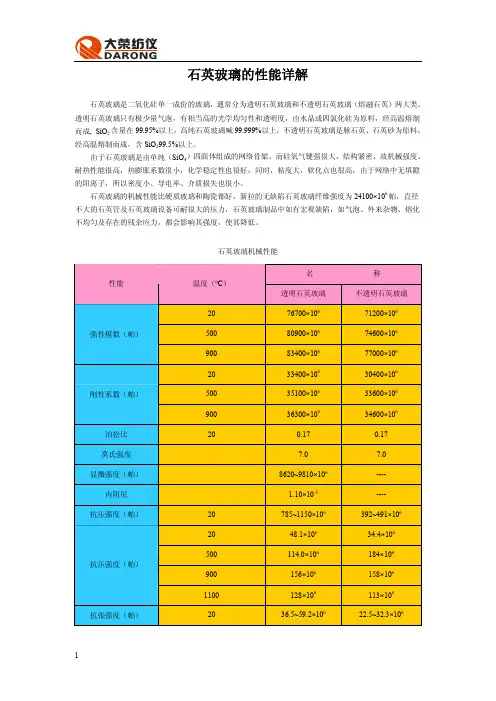

石英玻璃的性能详解石英玻璃是二氧化硅单一成份的玻璃，通常分为透明石英玻璃和不透明石英玻璃（熔融石英）两大类。

透明石英玻璃只有极少量气泡，有相当高的光学均匀性和透明度，由水晶或四氯化硅为原料，经高温熔制而成, SiO2含量在99.95%以上，高纯石英玻璃喊99.999%以上，不透明石英玻璃是脉石英、石英砂为原料，经高温熔制而成，含SiO299.5%以上。

由于石英玻璃是由单纯（SiO4）四面体组成的网络骨架，而硅氧气键强很大，结构紧密，故机械强度、耐热性能很高，热膨胀系数很小，化学稳定性也很好，同时，粘度大，软化点也很高，由于网络中无填隙的阳离子，所以密度小、导电率、介质损失也很小。

石英玻璃的机械性能比硬质玻璃和陶瓷都好，新拉的无缺陷石英玻璃纤维强度为24100×106帕，直径不大的石英管及石英玻璃设备可耐很大的压力，石英玻璃制品中如有宏观缺陷，如气泡、外来杂物、熔化不均匀及存在的残余应力，都会影响其强度，使其降低。

石英玻璃机械性能名 称性能温度（o C）透明石英玻璃不透明石英玻璃20 76700×10671200×106500 80900×10674600×106强性模数（帕）900 83400×10677000×10620 33400×10630400×106500 35100×10633600×106刚性系数（帕）900 36300×10634600×106泊松比20 0.17 0.17莫氏强度7.0 7.0 显微强度（帕）8620~9810×106---- 内阻尼 1.10×10-5---- 抗压强度（帕）20 785~1150×106392~491×10620 48.1×10634.4×106500 114.0×106184×106抗压强度（帕）900 156×106158×1061100 128×106113×106抗张强度（帕）20 36.5~59.2×10622.5~32.3×106抗冲击强度X981（焦/米20 1060 8342）扭转刚度（帕）20 46.5×10615.4×106声波速度（纵向波） 5.72×103(米/秒)纵向波 5.95×103超声波速度（米/秒）横向波 3.76×103石英玻璃管的破坏压力透明石英玻璃管不透明石英玻璃管管内径（mm）壁厚（mm）破坏压力（千克/cm2）管内径（mm）壁厚（mm）破坏压力（千克/cm2）4 0.5 83 15 2.5 155 1.0 150 57 9.0 107 2.0 220 80 11.0 138 1.0 100 200 13.0 79 2.0 190 370 14.0 310 1.0 70石英玻璃强度开始随温度而增加，到一定温度后，反而随温度升高而降低，透明石英玻璃由室温升高到90 0o C ，抗张强度约增加一倍，抗冲击强度显示出最大值。

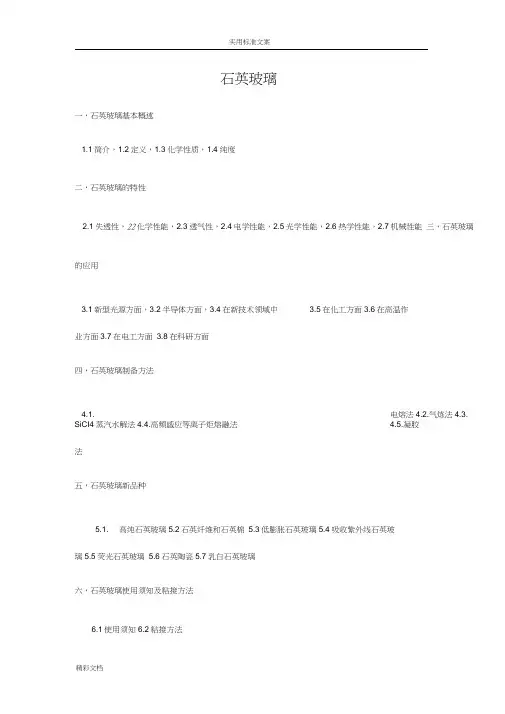

石英玻璃一，石英玻璃基本概述1.1简介，1.2定义，1.3化学性质，1.4纯度二，石英玻璃的特性2.1失透性，22化学性能，2.3透气性，2.4电学性能，2.5光学性能，2.6热学性能，2.7机械性能三，石英玻璃的应用3.1新型光源方面，3.2半导体方面，3.4在新技术领域中 3.5在化工方面3.6在高温作业方面3.7在电工方面 3.8在科研方面四，石英玻璃制备方法4.1. 电熔法4.2.气炼法4.3. SiCI4蒸汽水解法4.4.高频感应等离子炬熔融法 4.5.凝胶法五，石英玻璃新品种5.1. 高纯石英玻璃5.2石英纤维和石英棉5.3低膨胀石英玻璃5.4吸收紫外线石英玻璃5.5荧光石英玻璃 5.6石英陶瓷5.7乳白石英玻璃六，石英玻璃使用须知及粘接方法6.1使用须知6.2粘接方法七，客户讨论等一，石英玻璃基本概述1. 简介：石英玻璃是二氧化硅单一成分的非晶态材料，其微观结构是一种由二氧化硅四面结构体结构单元组成的单纯网络，由于Si-0化学键能很大，结构很紧密，所以石英玻璃具有独特的性能，尤其透明石英玻璃的光学性能非常优异，在紫外到红外辐射的连续波长范围都有优良的透射比。

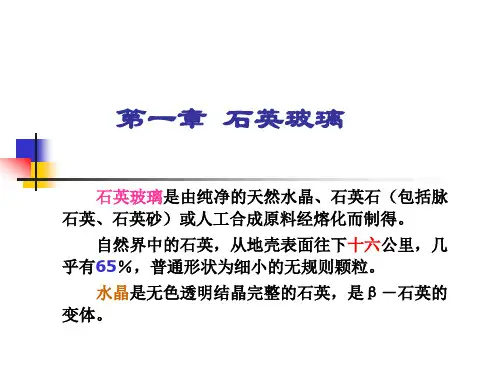

2. 定义：石英玻璃是由纯净的天然水晶、石英石（包括脉石英、石英砂）或人工合成原料经熔化而制得。

自然界中的石英，从地壳表面往下十六公里，几乎有65 %，普通形状为细小的无规则颗粒。

石英玻璃是一种只含二氧化硅单一成份的特种玻璃。

由于种类、工艺、原料的不同，国外常常叫做硅酸玻璃、石英玻璃、熔融石英、熔凝石英、合成熔融石英，以及没有明确概念的透明、半透明、不透明石英等。

在我国统称石英玻璃，多按工艺方法、用途及外观来分类，人们习惯于用“石英”这样一个简单的词汇来命名这种材料，这是绝对不妥的，因为“石英”是二氧化硅结晶态的一种通称，它与玻璃态二氧化硅在理化性质上是有区别的。

3. 化学性质：石英玻璃具有极低的热膨胀系数，高的耐温性，极好的化学稳定性，优良的电绝缘性，低而稳定的超声延迟性能，最佳的透紫外光谱性能以及透可见光及近红外光谱性能，并有着高于普通玻璃的机械性能。

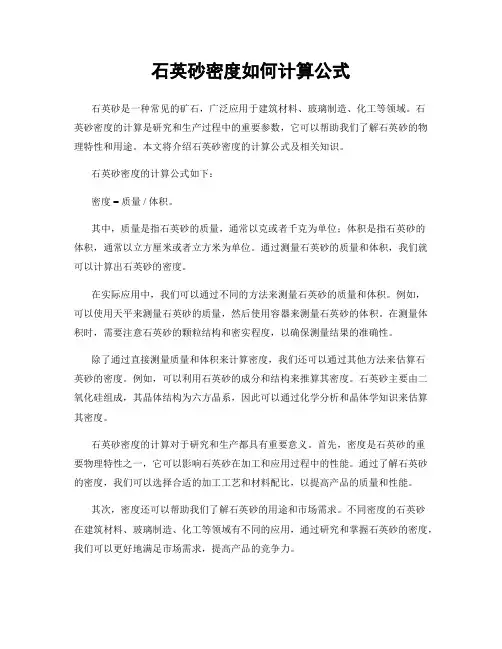

石英砂密度如何计算公式石英砂是一种常见的矿石，广泛应用于建筑材料、玻璃制造、化工等领域。

石英砂密度的计算是研究和生产过程中的重要参数，它可以帮助我们了解石英砂的物理特性和用途。

本文将介绍石英砂密度的计算公式及相关知识。

石英砂密度的计算公式如下：密度 = 质量 / 体积。

其中，质量是指石英砂的质量，通常以克或者千克为单位；体积是指石英砂的体积，通常以立方厘米或者立方米为单位。

通过测量石英砂的质量和体积，我们就可以计算出石英砂的密度。

在实际应用中，我们可以通过不同的方法来测量石英砂的质量和体积。

例如，可以使用天平来测量石英砂的质量，然后使用容器来测量石英砂的体积。

在测量体积时，需要注意石英砂的颗粒结构和密实程度，以确保测量结果的准确性。

除了通过直接测量质量和体积来计算密度，我们还可以通过其他方法来估算石英砂的密度。

例如，可以利用石英砂的成分和结构来推算其密度。

石英砂主要由二氧化硅组成，其晶体结构为六方晶系，因此可以通过化学分析和晶体学知识来估算其密度。

石英砂密度的计算对于研究和生产都具有重要意义。

首先，密度是石英砂的重要物理特性之一，它可以影响石英砂在加工和应用过程中的性能。

通过了解石英砂的密度，我们可以选择合适的加工工艺和材料配比，以提高产品的质量和性能。

其次，密度还可以帮助我们了解石英砂的用途和市场需求。

不同密度的石英砂在建筑材料、玻璃制造、化工等领域有不同的应用，通过研究和掌握石英砂的密度，我们可以更好地满足市场需求，提高产品的竞争力。

除了密度，石英砂还有许多其他重要的物理特性，如颗粒度、硬度、熔点等。

这些物理特性之间相互关联，通过综合分析可以更全面地了解石英砂的性能和用途。

因此，石英砂的研究和生产是一个综合性的过程，需要多方面的知识和技术支持。

在石英砂的生产和应用过程中，还需要注意环保和安全等方面的问题。

石英砂的开采和加工会产生大量的粉尘和废水，对环境造成污染。

此外，石英砂的粉尘对人体健康也有一定的危害。

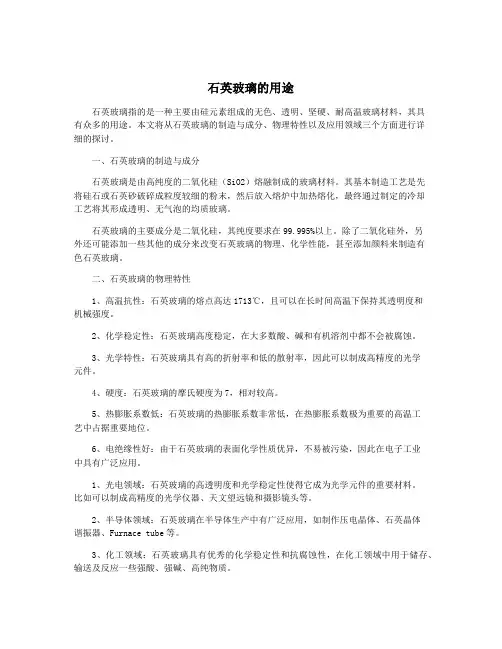

石英玻璃的用途石英玻璃指的是一种主要由硅元素组成的无色、透明、坚硬、耐高温玻璃材料，其具有众多的用途。

本文将从石英玻璃的制造与成分、物理特性以及应用领域三个方面进行详细的探讨。

一、石英玻璃的制造与成分石英玻璃是由高纯度的二氧化硅（SiO2）熔融制成的玻璃材料。

其基本制造工艺是先将硅石或石英砂破碎成粒度较细的粉末，然后放入熔炉中加热熔化，最终通过制定的冷却工艺将其形成透明、无气泡的均质玻璃。

石英玻璃的主要成分是二氧化硅，其纯度要求在99.995%以上。

除了二氧化硅外，另外还可能添加一些其他的成分来改变石英玻璃的物理、化学性能，甚至添加颜料来制造有色石英玻璃。

二、石英玻璃的物理特性1、高温抗性：石英玻璃的熔点高达1713℃，且可以在长时间高温下保持其透明度和机械强度。

2、化学稳定性：石英玻璃高度稳定，在大多数酸、碱和有机溶剂中都不会被腐蚀。

3、光学特性：石英玻璃具有高的折射率和低的散射率，因此可以制成高精度的光学元件。

4、硬度：石英玻璃的摩氏硬度为7，相对较高。

5、热膨胀系数低：石英玻璃的热膨胀系数非常低，在热膨胀系数极为重要的高温工艺中占据重要地位。

6、电绝缘性好：由于石英玻璃的表面化学性质优异，不易被污染，因此在电子工业中具有广泛应用。

1、光电领域：石英玻璃的高透明度和光学稳定性使得它成为光学元件的重要材料。

比如可以制成高精度的光学仪器、天文望远镜和摄影镜头等。

2、半导体领域：石英玻璃在半导体生产中有广泛应用，如制作压电晶体、石英晶体谐振器、Furnace tube等。

3、化工领域：石英玻璃具有优秀的化学稳定性和抗腐蚀性，在化工领域中用于储存、输送及反应一些强酸、强碱、高纯物质。

4、太阳能电池：石英玻璃可以作为太阳能电池的材料，其透明度高，硬度高，且不容易被氧化，经受住了时间和紫外线的考验。

5、精密机械制造：石英玻璃的高硬度、高温抗性、低膨胀系数等特性，使其在高精度机械制造上有广泛应用，如微机电系统（MEMS）和高精度仪器制造。

石英玻璃面密度
石英玻璃是一种常见的无机非金属材料，具有优良的光学、物理和化学性质，在电子、光电、通讯、仪器仪表、化学和生物等领域有着广泛的应用。

其中，石英玻璃面密度是一个重要的性质，它与石英玻璃的质量、性能和应用密切相关。

石英玻璃的面密度是指单位面积上的重量，一般用克/平方厘米或克/立方厘米表示。

它受到石英玻璃的成分、加工工艺、厚度等因素的影响。

由于石英玻璃具有高硬度、高强度和耐磨性等特点，因此其面密度一般较大，一般为2.2-2.6克/平方厘米或2.2-2.3克/立方厘米。

石英玻璃的面密度对于其应用具有重要的影响。

例如在光学领域中，面密度的大小会影响石英玻璃的折射率、透过率、色散等光学性质，从而影响光学元件的性能；在化学领域中，面密度的大小会影响石英玻璃的化学稳定性和耐腐蚀性，从而影响其在化学反应器、实验室仪器、医疗器械等方面的应用。

因此，石英玻璃面密度的测量和控制对于保证石英玻璃产品的质量和性能具有重要的意义。

目前，常用的石英玻璃面密度测量方法有重量法、浮法、厚度法等，各种方法都有其适用的范围和精度要求。

在生产过程中，应根据具体需求选择合适的测量方法，并采取相应的控制措施，以确保石英玻璃产品的质量和性能达到预期要求。

- 1 -。

第1篇石英，作为一种重要的无机非金属材料，广泛应用于电子、光学、化工、建筑等领域。

石英的热导率是衡量其导热性能的重要指标之一。

本文将从石英的物理性质、热导率的测量方法、影响因素以及应用等方面进行详细阐述。

一、石英的物理性质石英，化学成分为二氧化硅（SiO2），是一种天然存在的矿物。

它具有以下物理性质：1. 晶体结构：石英晶体属于六方晶系，具有三方对称性。

晶体中硅原子与氧原子通过共价键相连，形成一个三维网络结构。

2. 硬度：石英的莫氏硬度为7，属于硬质材料。

3. 密度：石英的密度约为2.65g/cm³。

4. 熔点：石英的熔点约为1713℃，具有较高的熔点。

5. 透明度：石英具有较高的透明度，可制成光学玻璃、光纤等。

二、石英热导率的测量方法石英热导率的测量方法主要有以下几种：1. 热电偶法：通过测量样品两端的热电势差，根据热电偶的灵敏度计算热导率。

2. 热阻法：利用热阻器测量样品的导热性能，通过测量样品的长度、截面积和热阻值，根据公式计算热导率。

3. 热辐射法：利用热辐射原理，测量样品表面温度与环境温度的差值，通过计算辐射热量和导热热量，求得热导率。

4. 热脉冲法：利用热脉冲源对样品进行加热，测量样品的温度变化，通过计算热量和样品尺寸，求得热导率。

三、石英热导率的影响因素1. 材料组成：石英的热导率与其化学成分有关，纯净的石英具有较高的热导率。

2. 晶体结构：石英的晶体结构对其热导率有较大影响。

晶体结构越致密，热导率越高。

3. 温度：石英的热导率随温度升高而增加。

当温度超过一定值时，热导率会出现突变。

4. 压力：石英的热导率随压力的增加而增加，但增加幅度较小。

5. 微观缺陷：石英内部的微观缺陷，如裂纹、孔洞等，会降低其热导率。

四、石英热导率的应用1. 热屏蔽材料：石英具有较高的热导率，可用于制作热屏蔽材料，如高温炉窗、红外窗口等。

2. 光学器件：石英具有良好的光学性能和热导率，可用于制作光纤、光学玻璃等光学器件。

《石英玻璃加工》讲课提纲一、石英玻璃的基本特性1.组分单一SiO2定义：SiO2含99.5%以上的玻璃体称为石英玻璃；不透明石英玻璃SiO2含99.5％；气炼石英玻璃99.97％；电子级石英玻璃99.99%；高级石英玻璃99.999％以上；最高级99.9999%，Heraeus产品。

石英玻璃（quartz glasss，fused quartz）分玻璃；国际上也称硅玻璃Silica glass。

一般的讲：根据原料不同，称法也不一样天然石英晶体（水晶）fused quartz天然石英矿石（硅石）fused silica人工合成石英晶体Synthetic quartz人工合成硅的卤化物Si Synthetic quartz可以根据对方提供的图纸上的材料一拦说明，认出是何种石英玻璃。

2.硬度高莫氏硬度7。

硬的物质一定脆、易碎，所以加工一定得当心，石英玻璃有了裂纹，就容易渗进未开裂之处，裂纹延伸、扩大。

3.耐高温性能好，是石英玻璃另一个重要基本性能能承受1300℃左右的高温，可以在1100～1200℃条件下长期工作；抗高温形变：石英玻璃管在1200±10℃恒温24h；其形变率：≯4%，Φ＜120mm≯6%，Φ＞120mm∵Si－O键强106千卡/摩尔∴石英玻璃的耐高温性能远远超过任何一种玻璃石英玻璃的耐高温性能与其生产工艺不同而各有差异。

电熔法优于气炼法，等离子优于电熔法，气炼法优于连熔法，其原因是OH-含量不同。

表征石英玻璃性能的三个主要温度点：➢退火温度：这个温度下，15min内，内部应力基本释放空，对应lgη＝13°，1140～1180℃。

➢软化点温度：在这个温度下，石英玻璃将在其自重情况下变形，对应lgη＝7°，1580～1650℃。

➢熔化温度：石英玻璃固体状态1713～1756℃。

理论上，石英玻璃能承受1000℃以上高温，短时间使用1450℃，GE-214型1100℃长期使用，1300℃短时间使用。

石英材料特性本公司採用之半導體級石英玻璃係屬高純度、高穩定性、耐高溫、耐酸鹼、耐熱震、耐高壓的玻璃，其物理、化學特性節要概述如下。

【化學特性】本公司採用GE214/124之石英玻璃純度均為99.995重量百分比以上，其主要不純物含量為: Na 0.7ppm、Li 0.6ppm、Ca 0.4ppm、K 0.6ppm、Al 14ppm、OH 5ppm。

在常溫下，大多數的酸、金屬、氯及溴與石英都不起反應，鹼溶液若溫度及濃度增加則略起反應。

在溫度超過150℃時磷酸會侵蝕石英。

獨氫氟酸可以隨時侵蝕石英。

300℃以上則鹼性氧化物、碳酸鹽、硫酸鹽等會起反應。

總之，石英是非常穩定的材料。

【機械特性】石英的機械特性與一般玻璃極為相似，抗壓強度高於11 x 109pa，但表面裂縫會急劇降低其原有強度。

光滑的石英板拉伸強度超過4.8 x 107pa(7000psi)，實際應用上，一般設計壓力為0.68 x 107pa(1000psi)。

【熱氣特性】石英最顯著的特性是熱澎漲係數最小為5.5 x 10-7mm℃(20℃~320℃之間)，是銅的1/34，而耐熱震的能力可將石英薄片加溫至1500℃後浸入水中，而不會龜裂。

石英玻璃的應變點約1120℃、退火點約1215℃，軟化點約1680℃、熔點約在2200℃以上。

【電氣特性】透明石的電絕緣性及微波傳導在溫度及頻率大幅變化下仍然保持穩定，其電阻值為0.7 x 109ohm-cm(350℃)、比電阻為1018ohm / cm(20℃)、介電常數為3.75(20℃1Mhz)、介電耗損小於0.0004 (20℃,1Mhz)。

【光學特性】透明石英從紫外線到紅外線間都有很好的穿透率，若加入一些過渡元素則會改變部份紫外線的吸收，而氫氧根會影響紅外線的吸收。

一般石英在250mm~2.5 μm 間有85~92%的穿透率，折射係數為1.4586隨波長而略變。

石英器皿最好仍用原有送貨的保護包裝來儲存，以免碰傷並防灰塵及水氣。

石英玻璃详细资料大全石英玻璃是由各种纯净的天然石英(如水晶、石英砂等)熔化制成。

线膨胀系数极小，是普通玻璃的1/10-1/20,有很好的抗热震性。

它的耐热性很高，经常使用温度为1100~ 1200摄氏度，短期使用温度可达1400摄氏度。

石英玻璃主要用于实验室设备和特殊高纯产品的提炼设备。

由于它具有高的光谱透射，不会因辐射线损伤(其他玻璃受辐射线照射后会发暗)，因此也是用于宇宙飞船、风洞窗和分光光度计光学系统的理想玻璃。

二氧化矽单一组分的特种工业技术玻璃。

这种玻璃硬度大可达莫氏七级，具有耐高温、膨胀系数低、耐热震性、化学稳定性和电绝缘性能良好，并能透过紫外线和红外线。

除氢氟酸、热磷酸外，对一般酸有较好的耐酸性。

按透明度分为透明和不透明两大类。

按纯度分为高纯、普通和掺杂三类。

用水晶，矽石，矽化物为原料，经高温熔化或化学气相沉积而成。

熔制方法有电熔法、气炼法等。

基本介绍•中文名：石英玻璃•外文名：quartz glass；silica glass等•类别：无机化合物•化学式：SiO2•分子量：60.084•颜色：分为透明和不透明两大类•透明度：透明度分为透明和不透明两大类•套用：制作半导体，电光源器等•分布：广泛存在于自然界基本概述,简介,形成用途,定义,化学性质,纯度,概述,详细,失透性,化学性能,透气性,电学性能,光学性能,热学性能,基本资料,详细信息,机械性能,简介,详细信息,脱羟时间,检验方法,使用须知,基本概述简介石英玻璃是二氧化矽单一成分的非晶态材料，其微观结构是一种由二氧化矽四面结构体结构单元组成的单纯网路，由于Si-O化学键能很大，结构很紧密，所以石英玻璃具有独特的性能，尤其透明石英玻璃的光学性能非常优异，在紫外到红外辐射的连续波长范围都有优良的透射比。

石英玻璃采用高纯度的矽砂作为原料，制作的传统方法是熔融-淬灭方法（加热材料到熔化温度，然后快速冷却到玻璃的固态相）；制作超高纯度和紫外透射比的透明玻璃需矽的汽化、氧化成二氧化矽并加热溶解等过程。

石英匣钵密度
石英匣钵是一种用于高温实验或工业过程的容器，通常由高纯度的石英材料制成。

它的密度是指单位体积内石英匣钵的质量。

一般来说，石英匣钵的密度在2.2-2.65g/cm³之间。

这个密度范围是由石英材料的特性决定的。

石英是一种坚硬、高熔点的矿物质，具有较高的密度。

石英匣钵的密度对于其在高温环境下的使用非常重要。

较高的密度意味着石英匣钵能够更好地承受高温和压力，减少变形和破裂的风险。

同时，高密度也有助于提高石英匣钵的热稳定性和化学稳定性，使其能够在恶劣的实验条件下保持稳定性能。
